Статьи » Авиация » PC 500 (D500 E и D500 L) - немецкие авиабомбы
PC 500 (D500 E и D500 L) - немецкие авиабомбы

PC 500 (D500 E и D500 L) - немецкие авиабомбы

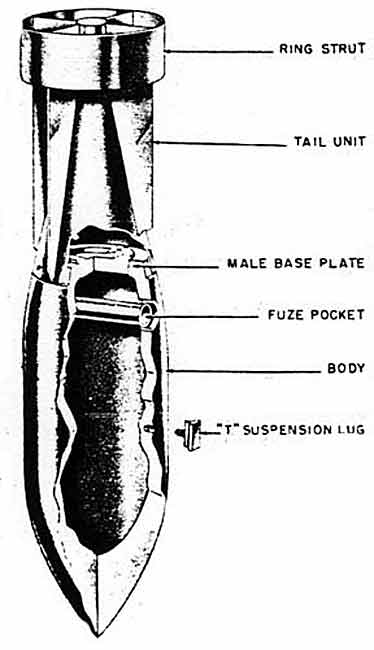

PC 500 серии D500 E и D500 L немецкая авиабомбаНемецкая авиабомба времен Второй Мировой войны PC 500 (название реактивного аналога - Paulina, чтобы не путать), выпускалась двух видов или типов - E и L. Оба типа имели цельный кованный (или штампованный) стальной корпус, один поперечный карман для взрывателя. Взрыватель располагался ближе к кормовой части авиабомбы, при вертикальном ее расположении. Хвостовой конус, на нем располагалось оперение - стабилизаторы из листовой стали (были варианты стабилизаторов литых из магниевого сплава). На конце стабилизаторов у бомб PC 500 располагалось кольцо из листовой стали - жесткое крепление стабилизатора. К корпусу авиабомбы стабилизатор крепился с помощью двенадцати болтов.



Бомбы серии PC относились к бронебойно-фугасным, толстостенным бомбам цельнолитого типа, свободного падения. Цифра обозначала полный вес в килограммах. Эта бомба использовалась Люфтваффе для поражения бронетехники и долговременных огневых точек противника.



Технические характеристики авиабомбы PC 500:



Полная длина: E - 1757,68 мм, L - 2001,52 мм

Длина корпуса бомбы: E - 1074,42 мм, L - 1366,52 мм

Диаметр корпуса бомбы: E - 396,24 мм, L - 381 мм

Толщина стенок:

E - 35,56 мм бока, 228,6 мм носовая часть

L - 22,86 мм бока, 236,22 мм носовая часть

Длина стабилизатора: E - 698,5 мм, L - 774,7 мм

Ширина, диаметр стабилизатора; E - 393,7 мм, L - 406,4 мм

Общий вес: 500 кг



Боевая часть (взрывчатое вещество):

E - TNT, Аматол 60/40, воск, 75 кг

L - TNT и воск, 78 кг

Соотношение массы к заряду: E - 14%, L - 19%

Способы детонации: E - 5, L - 35



Авиационные бомбы PC 500 подвешивались горизонтально, с помощью болта с круглым отверстием или Т-образной направляющей.



Окраска бомбы была серой или под цвет алюминия, темно-синяя полоса на хвосте конуса.



* PC 1000 ESAU - бомба весом в 1 тонну
