PC 1000 ESAU - немецкая авиабомба, 1940 г.

Авиационная бомба PC 1000 ESAU, как и ранее описанная PC 500, относится к бронебойно-фугасным толстостенным бомбам, цельнолитого типа, свободного падения (Panzerbombe Cylindrich). Люфтваффе также ее использовало для поражения тяжелой бронетехники противника и долговременных оборонительных сооружений, для поражения кораблей (в частности именно этими бомбами был тяжело поврежден линкор "Марат"). Более мощная, она имела полный вес 1 тонну.

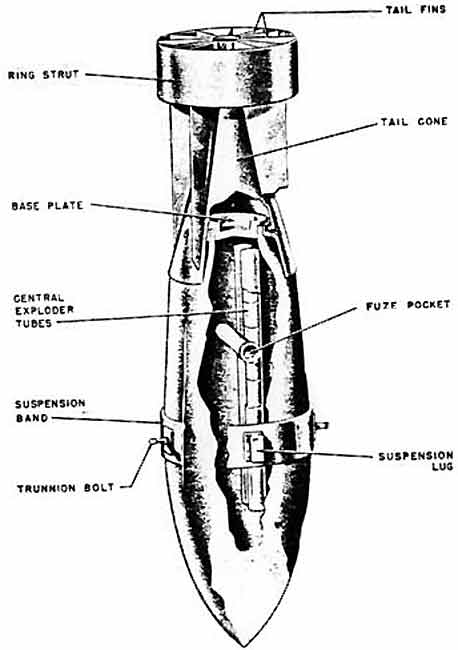

Корпус бомбы PC 1000 ESAU цельный - литой или кованный, с очень тяжелым носом, из-за которого полость взрывчатого вещества меньше видимых размеров. Взрыватель также расположен ближе к хвосту, горизонтально. по оси камеры со ВВ расположена трубка дополнительного взрывателя. Хвостовое оперение стандартное - стабилизаторы из магниевого сплава (позже из листовой стали). Концы стабилизатора заключены в кольцо из стальной ленты. Стабилизатор крепился с помощью болтов, позже с помощью сварки.

Подвеска бомбы была горизонтальной, с направляющей Н-типа. Бомба сбрасывалась как с горизонтального, так и с пикирующего положения самолета.

Окраска бомбы была светло-голубой, хвост под цвет алюминия. Маркировочная окраска - более темно-голубая полоса на хвостовом конусе.

Характеристики авиационной бомбы PC 1000 ESAU:

Полная длина 2171,7 мм

Длина корпуса бомбы 1485,9 мм

Диаметр корпуса 502,92 мм

Толщина стенок 38,1 мм

Толщина носовой части до 340,36 мм

Длина стабилизатора 812,8 мм

Ширина стабилизатора 502,92 мм

Общий вес бомбы 1000 кг

Взрывчатое вещество - ТНТ и воск

Вес взрывчатого вещества - 160 кг

Соотношение вес к взрывчатому веществу - 16%

Способы детонации - 28 или 35; специальный замедленный Cap II
