Резка труб на станке

Разрезает быстро и без шума

Заготовительные цехи на машиностроительных заводах, пожалуй, самые шумные. Особенно сильно шумят станки, на которых разрезают длинные трубы. Конец трубы, зажатой в патроне токарного или револьверного станка, помещают в трубу большего диаметра, торчащую за шпинделем станка, как хвост. Это для того, чтобы разрезаемое изделие при вращении не стало описывать круги под действием центробежных сил. Вот и грохочут трубы в своих футлярах. Производительность при этом очень низкая — то и дело ломаются отрезные резцы.

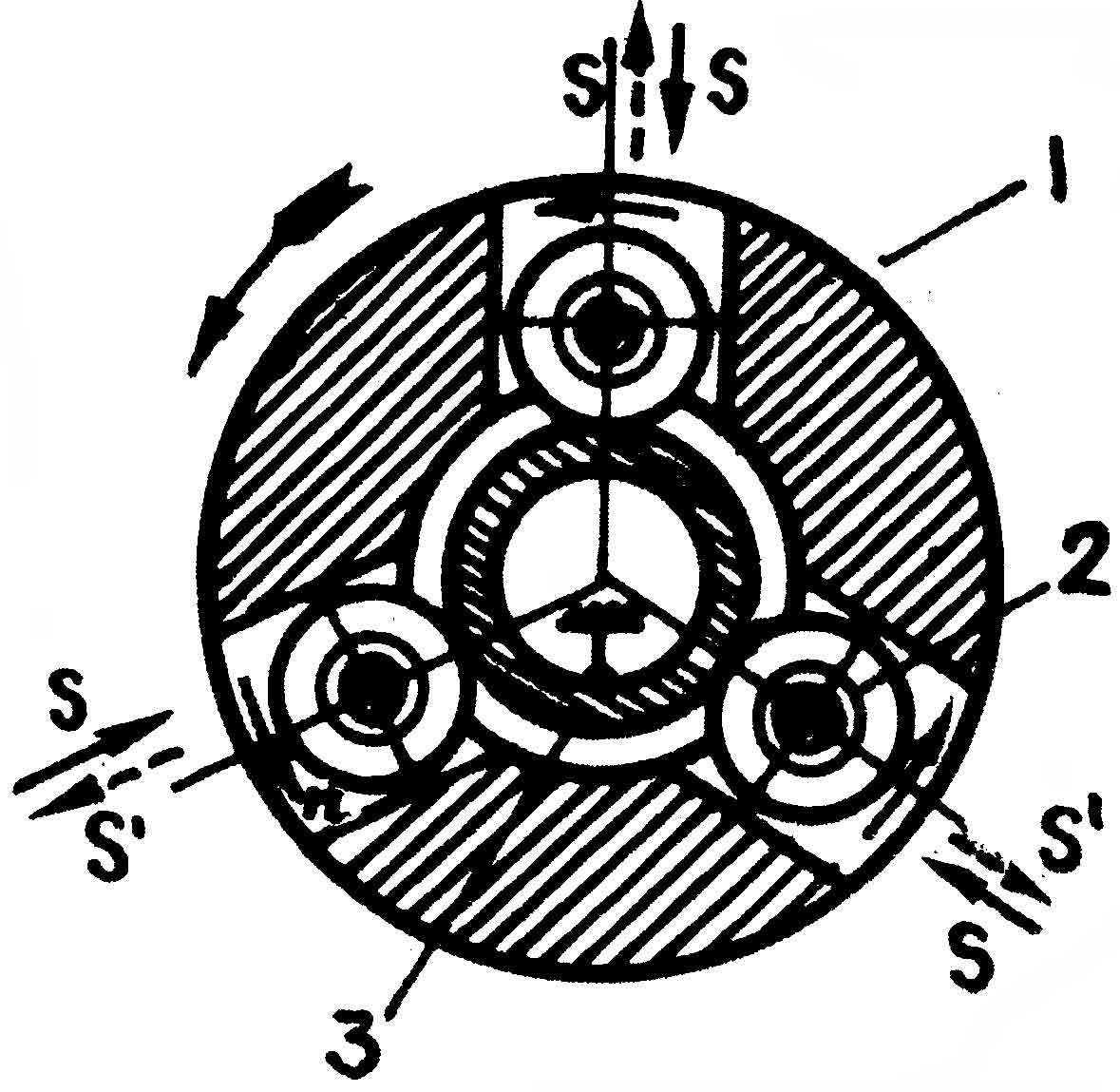

Резка больших труб на станке чертеж

1 — вращающаяся отрезная головка; 2 — отрезные ролики; 3 — разрезаемая труба.

На некоторых предприятиях резание труб заменили пластической деформацией. Вместо резцов поставили на станки державки с острыми вращающимися роликами, которые, как клинья, вдавливаются в металл. Инструмент оказался более долговечным, чем отрезные резцы, но производительность увеличилась не намного, и грохот остался прежним. Более удачно справились с проблемой на запорожском автозаводе «Коммунар». Там решили вращать не трубы, а режущий инструмент вокруг них. Для разрезки 9-метровых труб создали установку, ничем токарный станок не напоминающую. Вместо станины — рольганг, вместо вращающегося патрона — неподвижный зажим, а резцы заменила вращающаяся отрезная головка с тремя отрезными роликами. Они расположены в головке под 120 градусов, и каждый свободно вращается на оси. Оси вместе с роликами могут перемещаться в направляющих под воздействием индивидуальных гидравлических механизмов подачи. В исходном положении роликовые ножи не мешают проходу трубы сквозь головку. Труба при неподвижной головке автоматически поддается до упора, отрегулированного на заданную длину заготовки. Затем зажимное устройство жестко фиксирует трубу. Одновременно срабатывает привод отрезной головки, и три гидроцилиндра механизмов подачи подводят ролики к поверхности трубы. После отрезки рабочее давление в гидроцилиндрах подачи снимается, ролики принимают исходное положение, головка перестает вращаться, а зажимы отпускают трубу. Отрезанная заготовка скатывается в приготовленную тару. Включаются ролики рольганга и подают трубу до упора. Цикл, почти бесшумный, повторяется.

Длина установки около 10 м, высота 1,7 м, ширина около 1 м. Электродвигатели мощностью 7,5 кВт вращают головку со скоростью 1400 об/мин. В 2 раза повысилась производительность резки. Установка дает заводу до 20 тыс. руб. экономии в год.

1976
