EFR-RSB40K2 ультразвуковой датчик

EFR-RSB40K2 ультразвуковой датчик



Сегодня рассмотрим и разберем такую вот интересную штуку... Ультразвуковой керамический датчик или преобразователь, от японской фирмы Panasonic. Сделано это устройство достаточно давно - ну, лет 20, наверное, назад, или больше... я уж и не помню где оно стояло. Обычно такие вещи использовались в паре - излучатель и приемник, хорошо работали в системах сигнализации, или как ультразвуковой дальномер... и так далее.



+ Щелкайте по фото, чтобы увеличить!

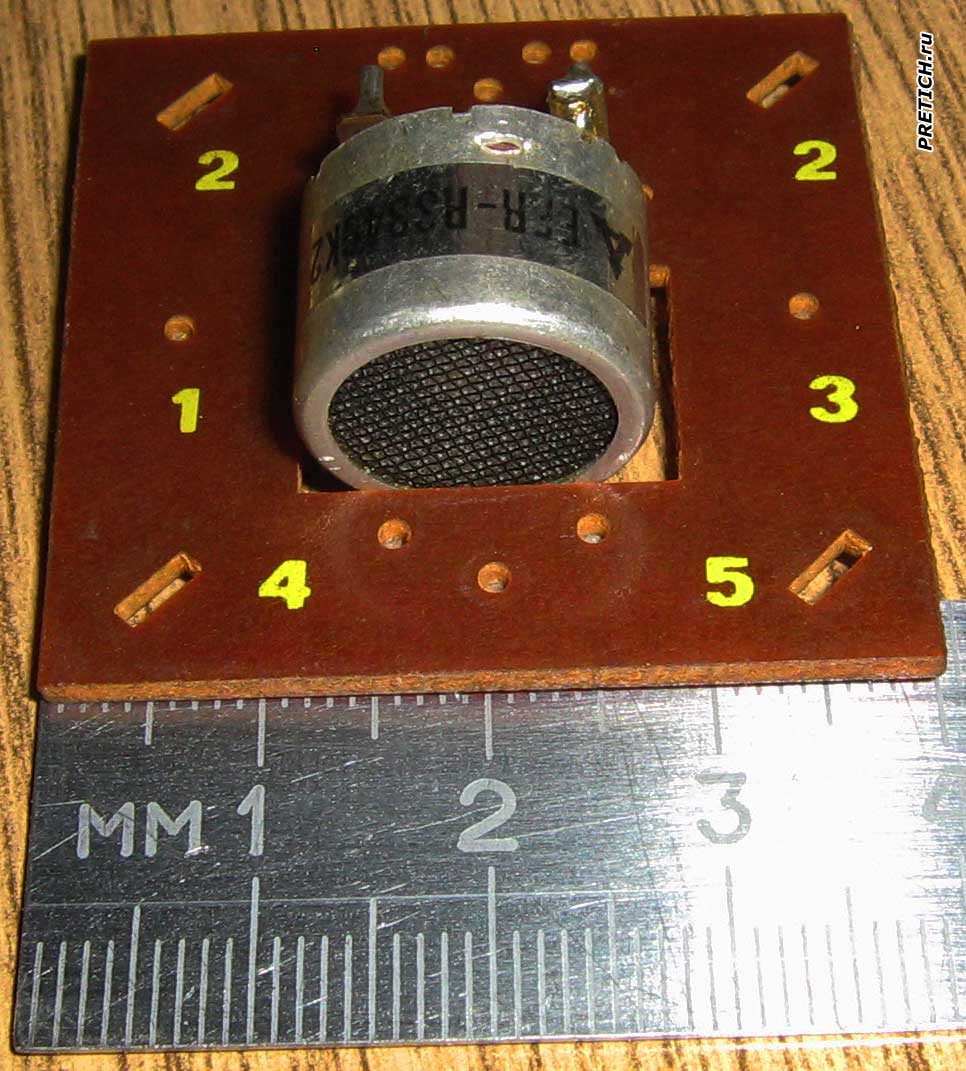

Panasonic EFR-RSB40K2 ультразвуковой датчик



Итак, на кусочке текстолита в вырезе расположен сам датчик. Размеры: длина, с ножками 23 мм, диаметр 16 мм. Корпус алюминиевый. На передней стороне двойная мелкая сетка.

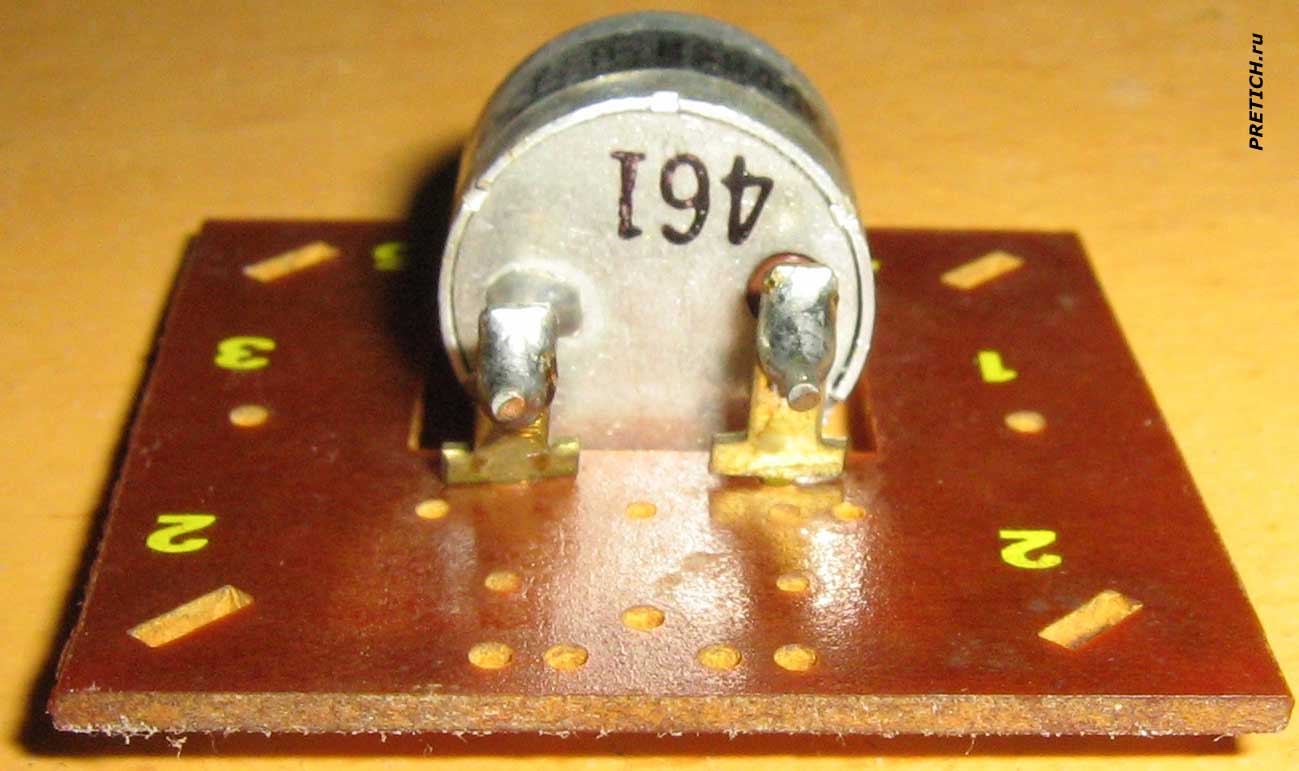

EFR-RSB40K2 ультразвуковой керамический датчик



Тыльная сторона - стальной пятачок. Два вывода. Один идет на массу, другой через изоляцию вовнутрь. На торце нанесены цифры 461.



Matsushita EFR-RSB40K2 ультразвуковой преобразователь



Сверху мы видим блестящую наклейку, на ней логотип Matsushita - она же Panasonic. Затем EFR-RSB40K2.



Это расшифровывается так:



EFR - ультразвуковые керамические датчики (преобразователи)

R - используется для приема

S - термостабильный тип

B - биморфный пьезоэлемент

40K - номинальная частота 40 КГц

2 - тип корпуса



Это, грубо говоря - приемник ультразвукового сигнала. Излучатель внешне практически такой же, маркировка немного иная... Он излучает сигнал, а этот его принимает.

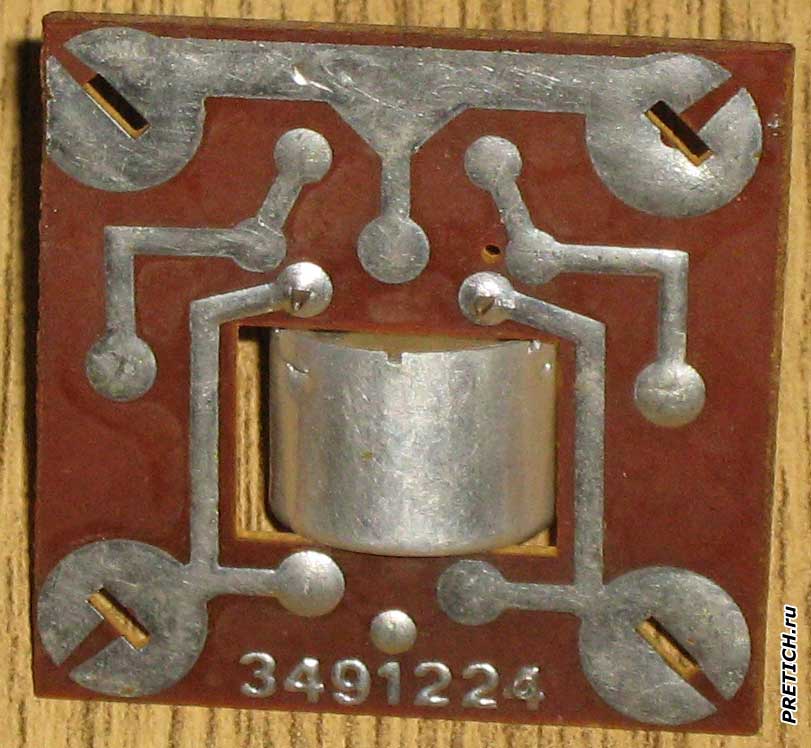

EFR-RSB40K2 датчик ультразвуковой 3491224



Обратная сторона платы, тут дорожки и маркировка - 3491224... по углам прорези для монтажа.



EFR-RSB40K2 разборка керамического ультразвукового датчика



Разбираем устройство - это делается легко. Внутри видим пластмассовое основание, к нему приклеен пьезокерамический элемент, посередине заостренный стрежень и рупор из тонкой фольги. Два провода идут от керамического элемента на внешние выводы... Чтобы они не вносили помех, места пайки залиты силиконовым клеем.



Вот, собственно говоря, и все. Разбирать нечего. Технические характеристики... ну вы можете без труда скачать даташит на эти датчики.





Михаил Дмитриенко, специально для PRETICH.ru

2019 г.
