Если гайку не завернуть ключом

Сейчас уже не так редки гайки-гиганты, для затяжки которых к ключу нужно приложить усилие в несколько сотен килограммов. Тут вручную не справиться. Делают так. В болте просверливают глубокое отверстие и вставляют в него нагревательный элемент. Нагретый болт удлиняется. Гайку поджимают ключом вручную, а когда металл болта остывает, в соединении остается нужный натяг. Устройства для этого очень сложны: здесь не обходится без гидравлических домкратов для предварительного сжатия соединяемых деталей, системы датчиков, сложных расчетов и т. п. Стоимость затяжки каждой гайки во много раз превышает стоимость не только болта с гайкой, но и самих соединяемых деталей, например крышки котла высокого давления.

Во Всесоюзном проектно-конструкторском технологическом институте атомного машиностроения и котлостроения разработали простое приспособление для завинчивания гаек М36, М42 и М48, где к ключу с метровой рукояткой требуется приложить усилие около 400 кгс. Массивный ключ имеет комплект сменных головок и работает следующим образом. На головку крепится храповое колесо, зубья которого находятся в зацеплении с собачкой рукоятки ключа. Через отверстие в рукоятке ключ соединяется с динамометром и через него с цепью, а цепь навешивается на крюк мостового крана. На предварительно навинченную гайку надевают ключ так, чтобы его рукоятка расположилась примерно на 30 градусов ниже горизонтали. Крановщик по команде слесаря-сборщика начинает подъем, а получив команду «Стоп» (когда рукоятка ключа займет положение на 30 градусов выше горизонтали), останавливает кран. Далее крановщик опускает ключ, пока собачка на рукоятке не войдет в зацепление с соответствующей впадиной храповика, и процесс повторяется. Кран «качает» рукоятку ключа до тех пор, пока динамометр не покажет заданного усилия затяжки.

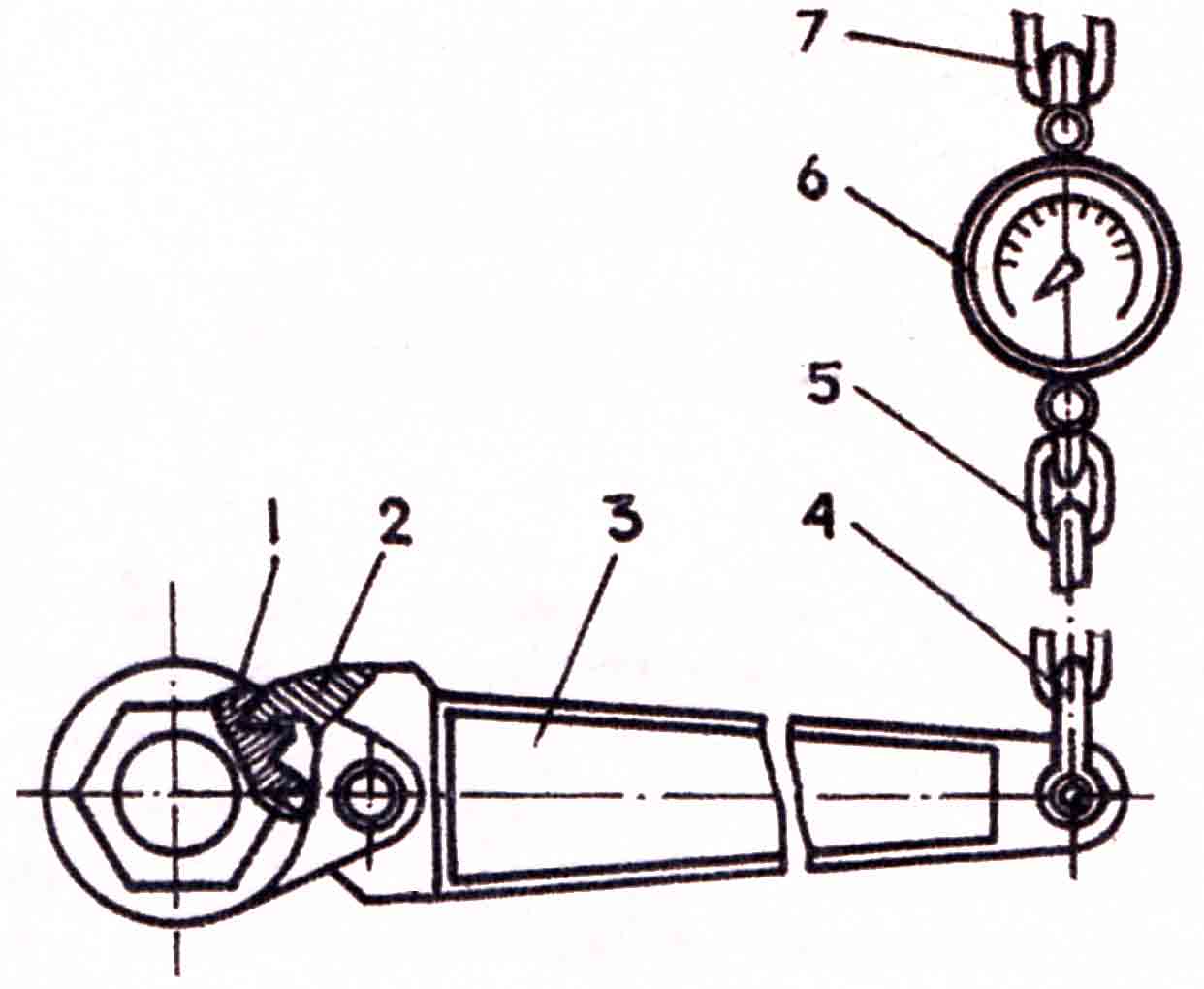

1 — храповое колесо; 2 — собачка; 3 — рукоятка; 4 — скоба подвески; 5 — звено подвески; 6 — динамометр.

Это простое приспособление значительно улучшает качество сборки резьбовых соединений, например, крупных теплообменников, повышает производительность труда, облегчает работу сборщиков и экономит до 25 тыс. руб. в год.
