Регулятор перепада давления

Если вам необходимо купить регулятор перепада давления для сети с DN 15 — 50 при величине до 2,5 МПа, то вам следует ознакомиться с арматурой чешской компании LDM, которая эффективно развивается и поставляет на рынок недорогую и качественную продукцию. ЛДМ выпускает серию данного оборудования в линейке регуляторов RD122.

Принцип работы

Устройства для регулирования перепадов давления основаны на прямом действии среды, что позволяет их использовать без дополнительного электрического оборудования КИПиА. Основное назначение — поддержание постоянного давления во время циркуляции воды или воздуха в системах трубопроводов с температурой до 150⁰С (с охладитилем и до 180⁰С).

Регулятор перепада давления компания LDM выпускает в двух вариантах:

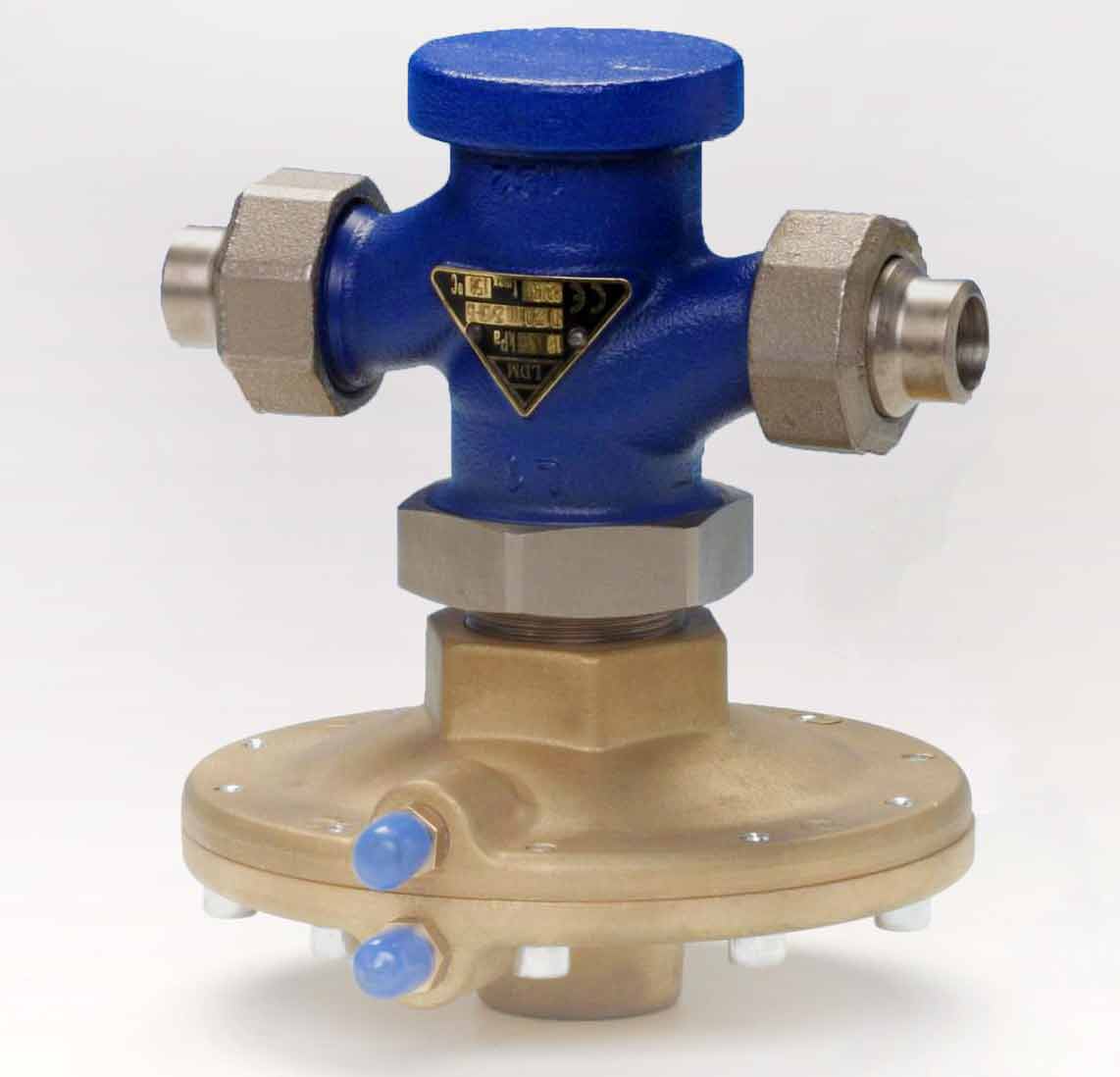

1. Прямодействующий, дифференциального давления с маркировкой RD 122 D. Принцип работы основан на колебаниях мембраны, на которую воздействует рабочая среда. Конус клапана работает совместно с мембраной, которая своими колебаниями влечет закрытие и открытие пропускного отверстия. Таким образом, происходит поддержание заданного параметра P.

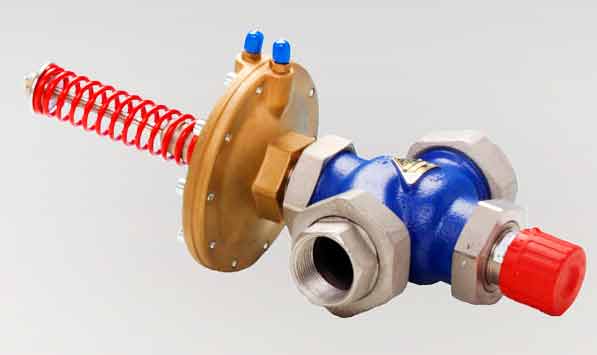

2. Прямодействующий, дифференциального давления с ограничителем расхода. Маркируется как RD 122 Р. Данное оборудование кроме поддержания перепада, работает ещё и на ограничение расхода среды по максимуму. Для этого в корпусе изделия оборудованы два конуса. Один элемент работает на поддержание заданных параметров расхода потока, а второй — колеблется из-за перепадов давления, которые вызывают реакцию мембраны. Любое отклонение сказывается на её поверхности, создавая импульс для срабатывания конуса.

Разгруженные по давлению в обоих типах регуляторов конусы, обеспечивают отличную работу оборудования и гарантируют стабильные параметры теплоносителя.

Где используются?

Сфера применения изделий очень широка. Чаще всего регулятор перепада давления монтируют на паровые, воздушные, водопроводные, другие закрытые системы. При возможном превышении значения сверх 2,5 МПа в закрытых сетях теплоснабжения, вентиляции их использовать нельзя. Температура среды, которая циркулирует в трубопроводе, должна быть в пределах диапазона от +2 до + 150 ⁰С. Параметры, при которых допустимо использование данной, регулирующей арматуры, должны соответствовать значениям на шильдике изделия.

Такое оборудование используется, если на закрытой системе нужно поддерживать оптимальные параметры внутренней среды без применения электроприводов и контрольной аппаратуры.

Арматура может быть оснащена манометром.

Требования к среде

Для поддержания величины перепада давления в нужных параметрах регулятор можно использовать на закрытых сетях с воздухом, водой, паром, неагрессивных средах, которые не разъедают элементы изделия. Не подходит регулятор для нефтепроводов и химической промышленности. Циркулирующая среда с показателями кислотности в пределах pH от 4.5 до 9.5 может протекать через регулятор.

Пыль и грязь, содержащиеся в незначительных количествах в среде, не оказывают разрушающего воздействия уплотняющим, внутренним поверхностям клапана. Установить фильтр FP для очистки рекомендуется перед арматурой, если в рабочей среде присутствуют абразивные частицы. Когда в системе возможно возникновение давления, которое может иметь разрушительные действия элементов сети, то необходимо установить предохранительный клапан. В момент превышения редуцированного давления над установленным параметром он сбросит избыток его до допустимого показателя.

Устанавливать арматуру можно в любом положении, если температура потока не превышает 80⁰С. В остальных случаях нужно придерживаться рекомендаций производителя.

Компания LDM выпускает качественную арматуру по цене в 3 раза ниже, чем другие производители. Покупатели данного оборудования всегда положительно отзываются о сэкономленных средствах и его безотказной работе.

Если Вам требуется консультация по регуляторам давления или необходимо приобрести оборудование, обращайтесь по телефону: (499) 343-27-26 или электронной почте на сайте.

***
