Оптиметры, СССР - описание

Оптиметры, СССР - описание



Оптиметр (ГОСТ 5405—75) состоит из измерительной головки, называемой трубкой оптиметра, и вертикальной или горизонтальной стойки. В зависимости от вида стойки оптиметры подразделяют на вертикальные (например, ОВО-1, или ИКВ) и горизонтальные (например, ОГО-1, или ИКГ).

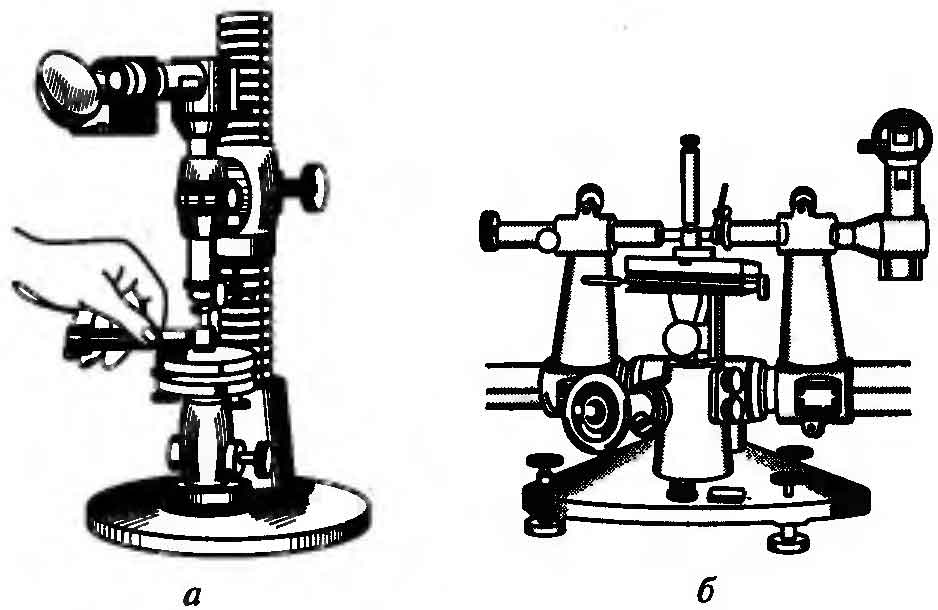

Оптиметры вертикальный и горизонтальный, СССР



Оптиметр: а — вертикальный; б — горизонтальный



ЛИЗ выпускает также горизонтальные и вертикальные проекционные оптиметры (ОГЭ-1 или ОВЭ-02). У последних отсчет результата измерения производится по шкале, проецируемой на экран. Вертикальные оптиметры предназначены для измерений наружных размеров деталей, а горизонтальные — для измерения как наружных, так и внутренних размеров.



В оптической схеме оптиметров использованы принципы автоколлимации и оптического рычага.



Принцип действия трубки оптиметра показан на рисунке выше. Лучи от источника света направляются зеркалом 2 в щель трубки и, преломляясь трехгранной призмой 3, проходят через шкалу, имеющую

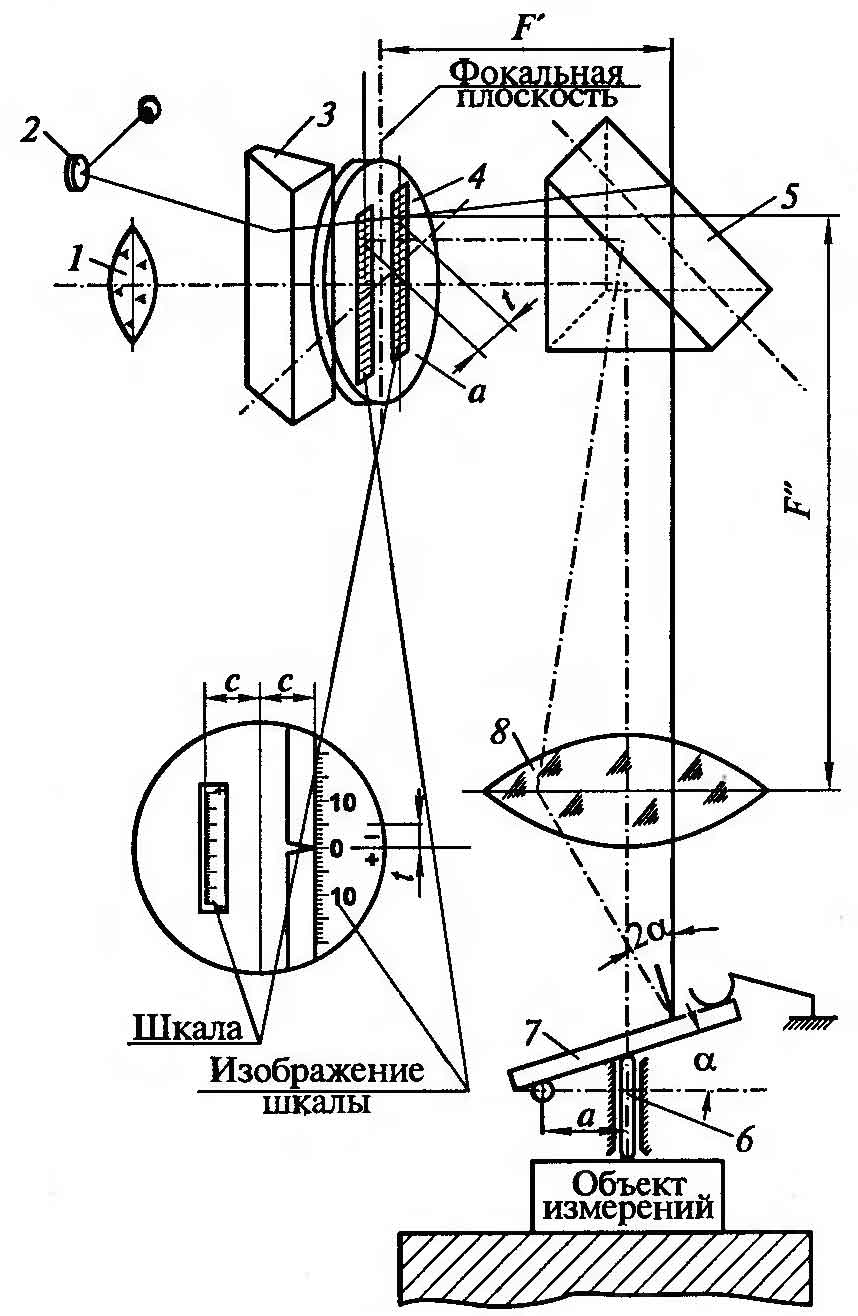

Оптическая схема оптиметра, СССР она же немецкая от Цейсса



Оптическая схема оптиметра: 1 — окуляр; 2 — зеркало; 3 — трехгранная призма; 4 — стеклянная пластинка; 5 — призма полного отражения; 6 — измерительный стержень; 7 — зеркало поворотное; 8 — объектив



200 делений, нанесенных на плоскость стеклянной пластинки 4. Пройдя шкалу, луч попадает на призму полного отражения 5 и, отразившись от нее под прямым углом, направляется на объектив 8 и зеркало 7. Качающееся зеркало пружиной прижимается к измерительному стержню 6. При перемещении стержня 6, опирающегося на измеряемую деталь, зеркало 7 поворачивается на угол а вокруг оси, проходящей через центр опорного шарика, что вызывает отклонение отраженных от зеркала 7 лучей на угол 2а. Отраженный пучок лучей объективом превращается в сходящийся пучок, который дает изображение шкалы. При этом шкала смещается в вертикальном направлении относительно неподвижного указателя на некоторую величину, пропорциональную измеряемому размеру. Изображение шкалы наблюдается в окуляр 1, как правило, одним глазом, что утомляет контролера. Для обеспечения отсчета на окуляр надевают специальную проекционную насадку, на экране которой можно наблюдать изображение шкалы обоими глазами.





***
