УКП-12 или UKP-12 обзор и разборка трубки
Сегодня мы рассмотрим и разберем такую штуку УКП-12 или UKP-12, производства VIZIT Home Auto. Это устройство квартирное переговорное, а проще говоря - трубка домофона.
+ Щелкните по фото, чтобы увеличить!

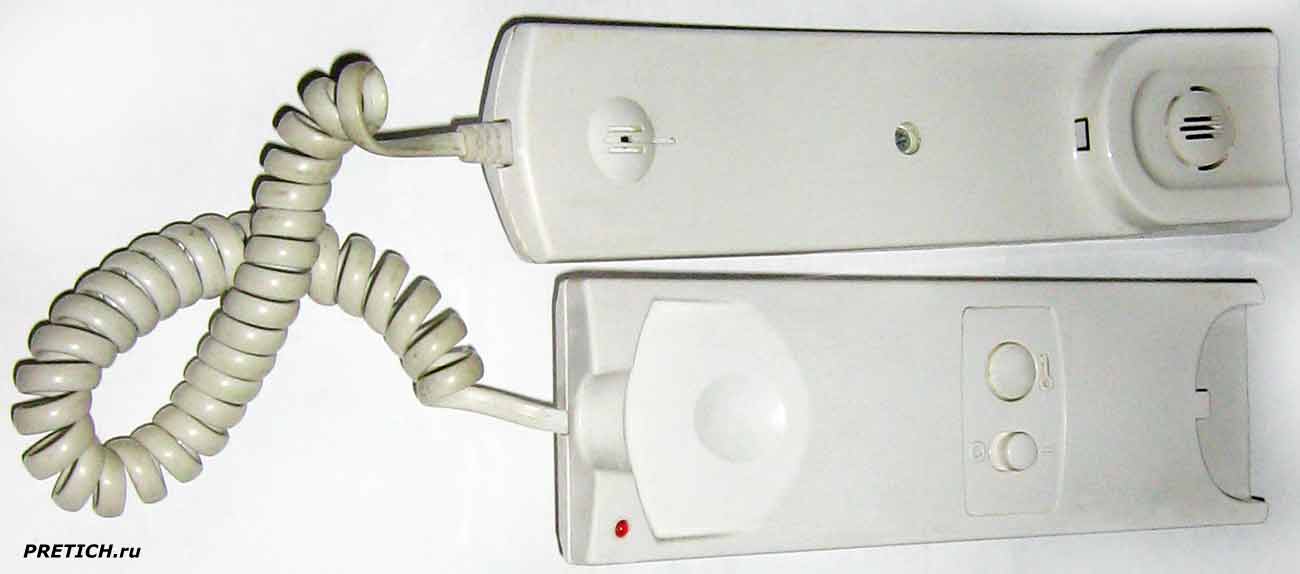

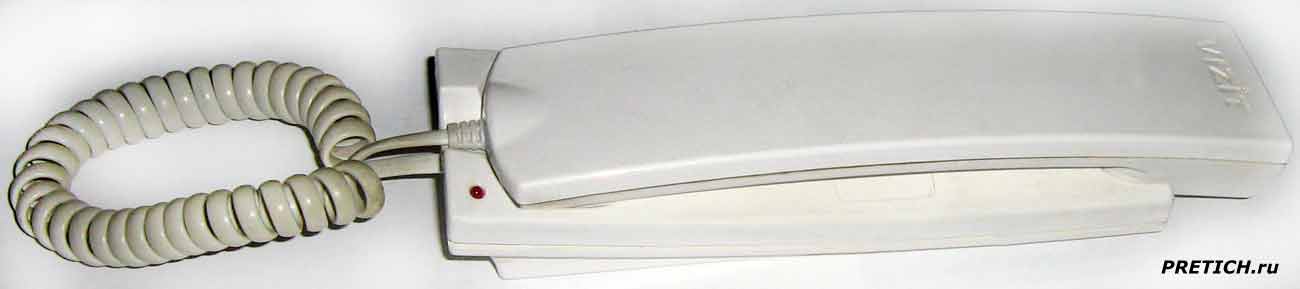

Стандартного размера - 54х200х40 мм, простенький... Сделан из белой пластмассы. Имеет, условно говоря, базу и собственно трубку, соединенные между собой витым кабелем. Он не съемный. На верхней стороне трубки логотип VIZIT.
+ Щелкните по фото, чтобы увеличить!
На базе имеется один красного цвета светодиодный индикатор, один переключатель - громкость вызывного сигнала и кнопка открытия двери.
+ Щелкните по фото, чтобы увеличить!

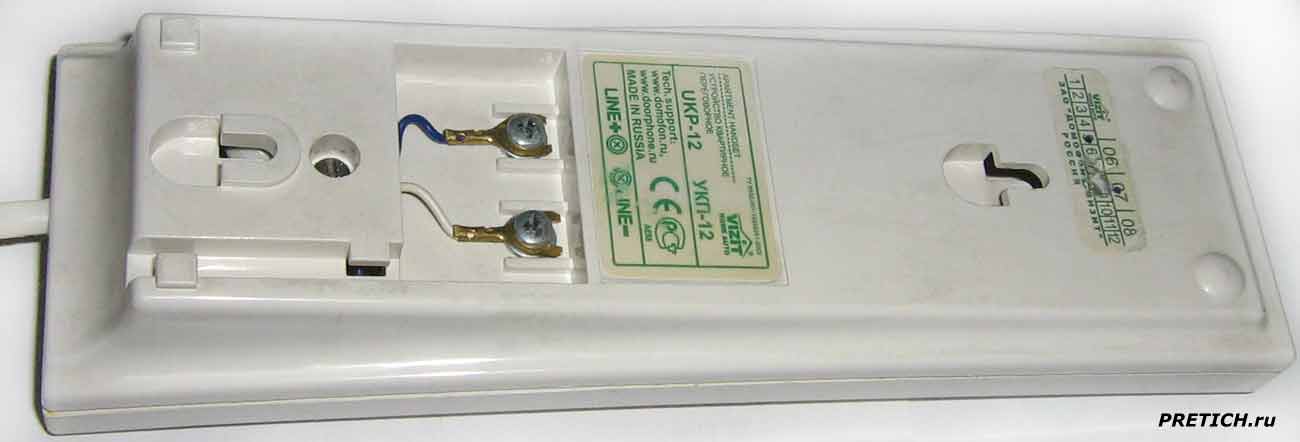

На обратной стороне базы элементы для навески на стену, пара контактов - винтовых, от которых внутрь уходят два провода, к ним же подсоединяются провода идущие на домофон... Две наклейки:
Этикетка, на ней логотип VIZIT Home Auto, название устройства на русском и английском языках - APARTMENT HANDSET, Устройство квартирное переговорное. Название модели, тоже на двух языках УКП-12 и UKP-12. ТУ 6652-001-18336261-2002. Значки сертификаций. Сделано в России. Веб-адреса где можно получить техподдержку. И указание на полярность контактов, которые расположены ниже этикетки.
Вторая наклейка указывает дату изготовления - май 2007 года, и ЗАО "Домофоны визит" Россия.
+ Щелкните по фото, чтобы увеличить!

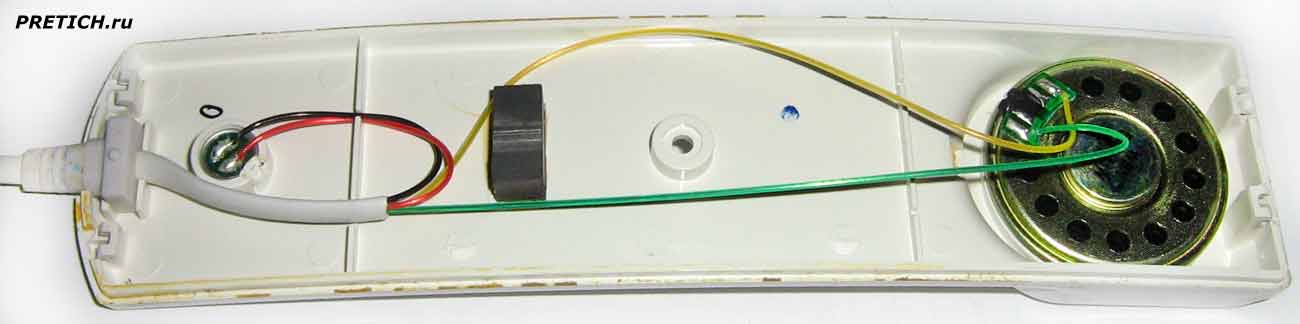

Приступаем к разборке. Начинаем с трубки. Выкручиваем винт и разделяем корпус на две половники. Внутри микрофон и динамик... Микрофон самый банальный, маркировок не имеет. Еще в трубке есть кусочек магнита...

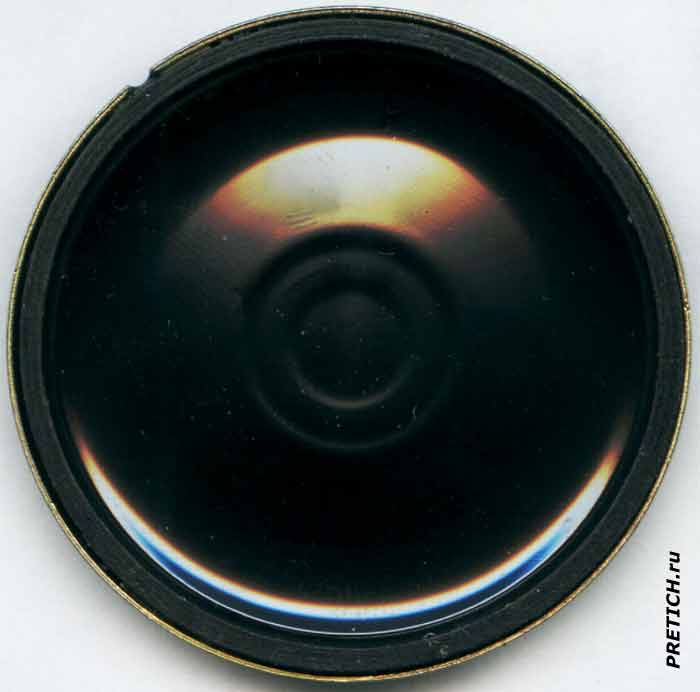

Динамик распространенного типа. С диффузором из какой-то пленки...

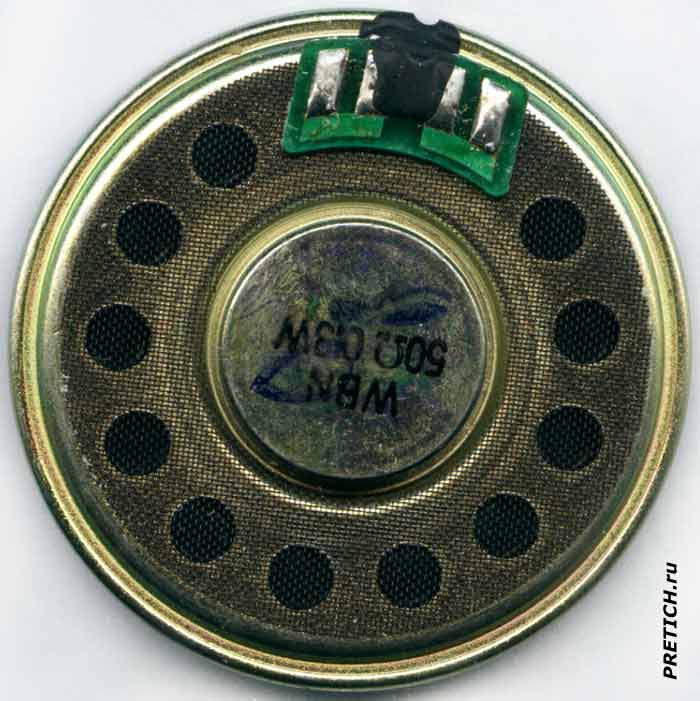

На обратной стороне отверстия стального корпуса заклеены мелкой сеткой, по центру на экране магнита маркировка: WBN 50Ω 0.3W

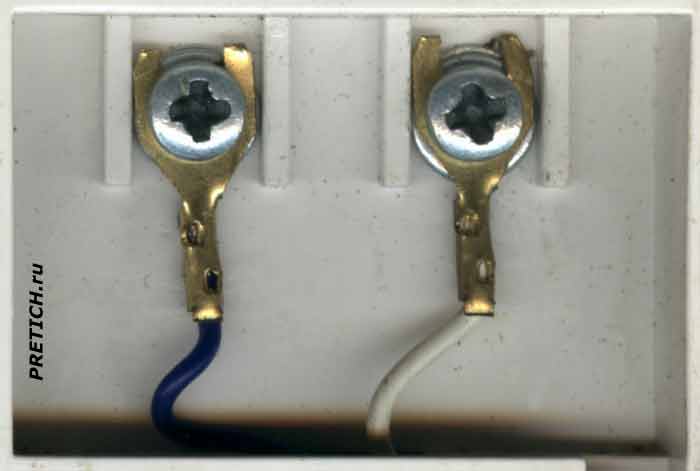

Разбираем базу. Сперва выкручиваем два винта на контактах - освобождаем те провода, которые идут вовнутрь. Выкручиваем два шурупа, один находится под гарантийным стикером производителя. Так же - корпус состоит из двух половинок.
+ Щелкните по фото, чтобы увеличить!

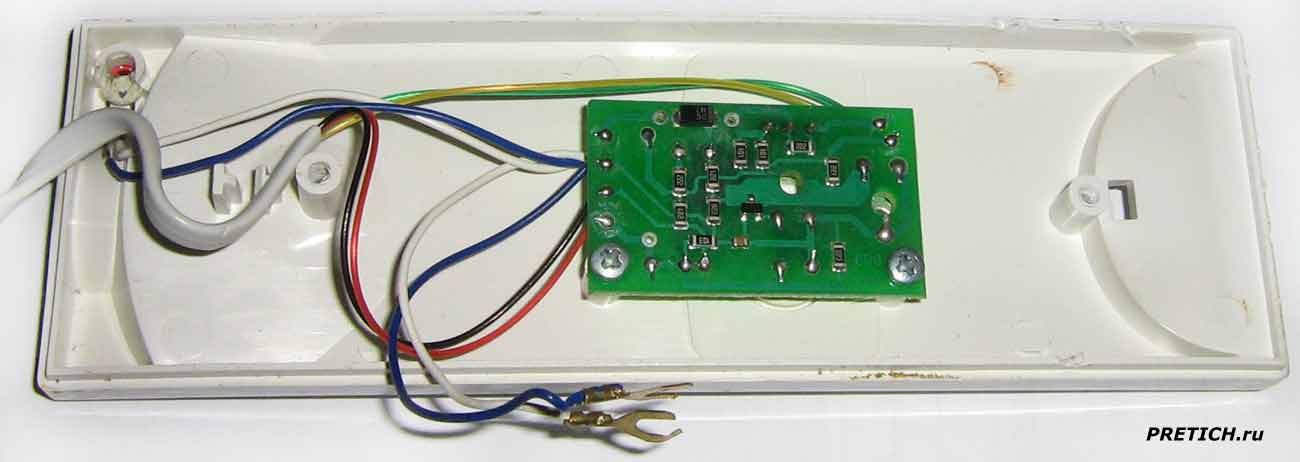

Внутри всего одна плата электроники... На нее идут провода извне, идут провода на трубку...

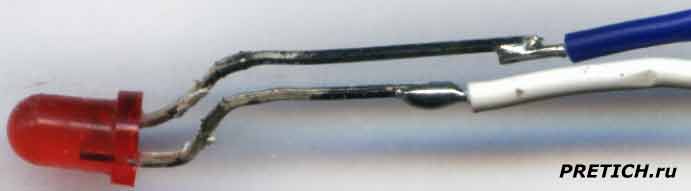

Еще два провода идут на светодиод красного цвета - индикатор работы...

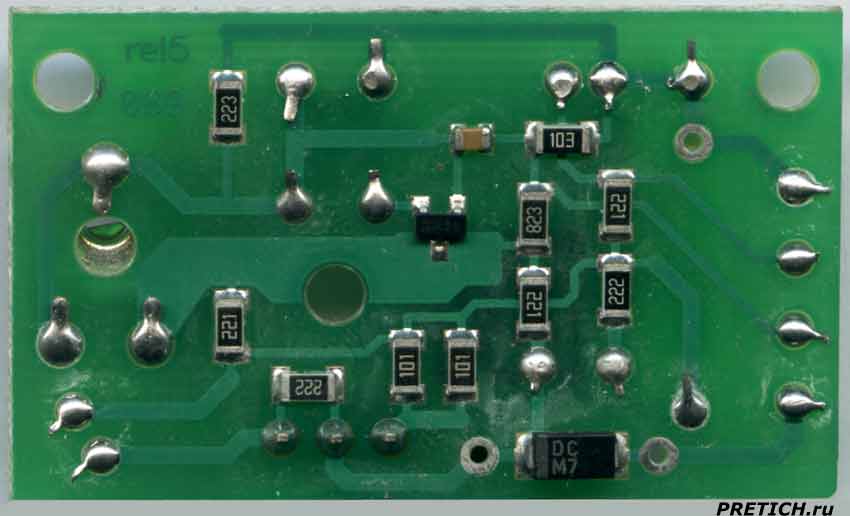

Плата электроники. С одной стороны маркировка rel5 069. Небольшое количество деталей SMD монтажа...

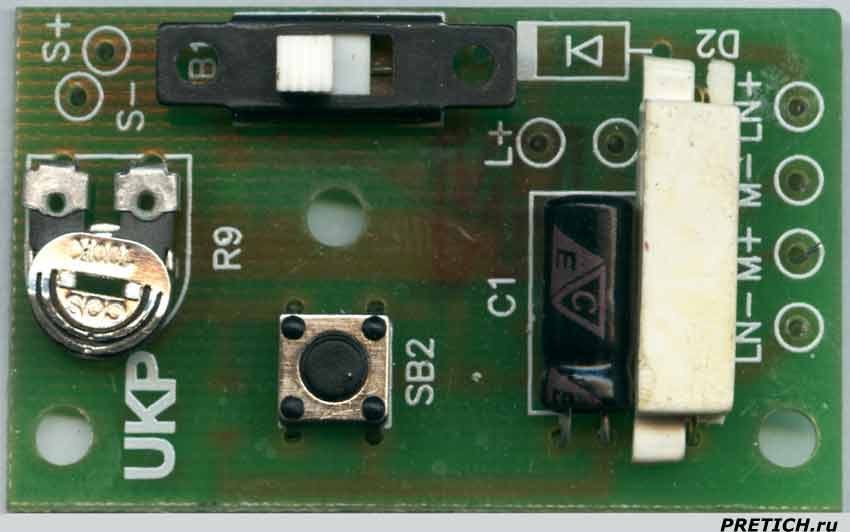

На обратной стороне платы маркировка: UKP. Затем один подстроечный резистор на 100 кОм. Один переключатель, одна микрокнопка, один электролитический конденсатор 10 мкФ на 50В. И в белом пластмассовом корпусе геркон, который взаимодействует с магнитом в трубке и выполняет роль выключателя...
Вот и все. Аппарат УКП-12 работает в составе домофонов VIZIT, серии 300, 400, SM, N, M. Использует дуплексную связь. На этом заканчиваю.
