Статьи » Производство, строительство, безопасность » RL вызывное устройство, Китай
RL вызывное устройство, Китай

RL вызывное устройство, Китай



Данная штука предназначена для удаленного вызова и отпирания замка, с функцией домофона, в частных домах или тому подобных, с одним замком. Вешается на ворота, или входную дверь, гость нажимает кнопку, идет вызов другого устройства - ответчика (которого у меня нет), устройство помимо кнопки имеет динамик и микрофон, соответственно устанавливается голосовая связь...



RL вызывное устройство домофона



RL логотип китайского производителя



Устройство крайне простое и по-китайски халтурное: пластмассовый корпус, не самого лучшего качества материалы... На передней панели решетка динамика в виде треугольника, под ним логотип с буквами RL, ниже черная кнопка вызова, под ней три отверстия - под ними микрофон...



монтажная площадка домофона, Китай



Само это устройство крепится к пластмассовой рамке - основанию, которое в свое очередь непосредственно крепится к воротам, или к чему там... короче - к объекту.



Из устройства выходит тонкий шнур, наподобие телефонного, в основании под него предусмотрена канавка - кабелегон. Нигде, и на задней стороне нет этикетки устройства, так что кроме этих букв RL мы ничего не знаем об нем...

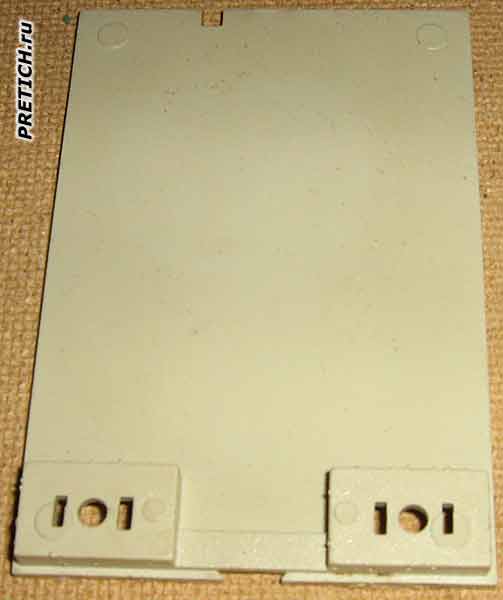

Задняя стенка вызывного устройства

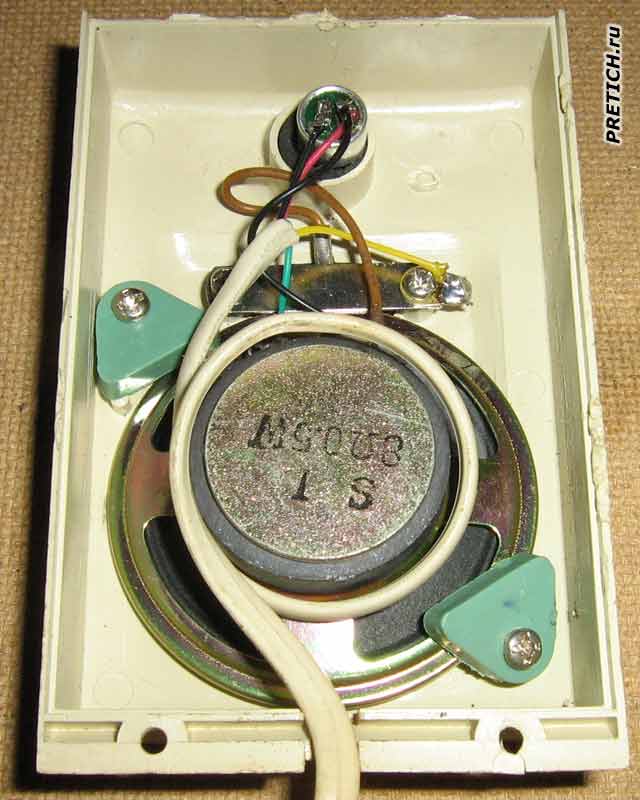

разборка вызывного устройства домофона

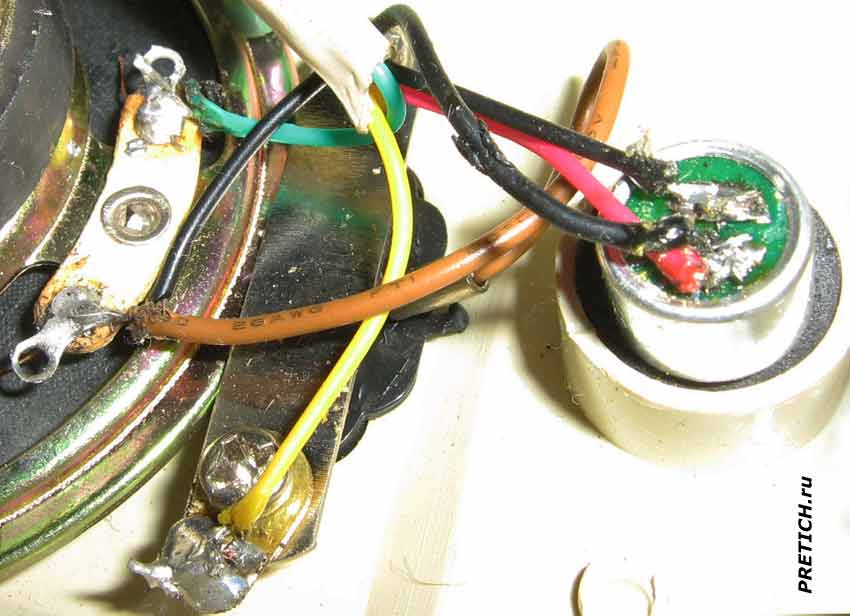

конструкция вызывного устройства, ремонт



Задняя крышка на устройстве прикручена двумя винтами. Выкручиваем их, снимаем крышку, внутри - проще некуда!



кнопка вызывного устройства домофона не работает



Кнопка самая примитивная, работает на замыкание контакта - как на обычном дверном замке.



не работает микрофон вызовного устройства



демпфирование микрофона, поролон



Микрофон - электретный микрофонный капсюль, точно такой же, какой используется в самых дешевых телефонных аппаратах. Маркировки на нем нет. В свое гнездо микрофон вставлен в облачении поролонового колечка - хоть что-то полезное...

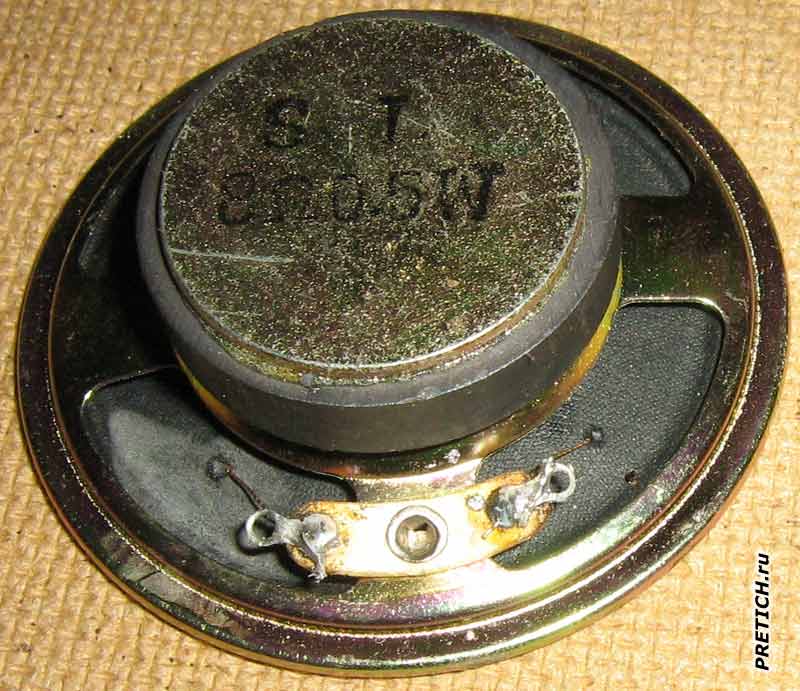

SL 8Ω 0.5W динамическая головка, китайская дешевка

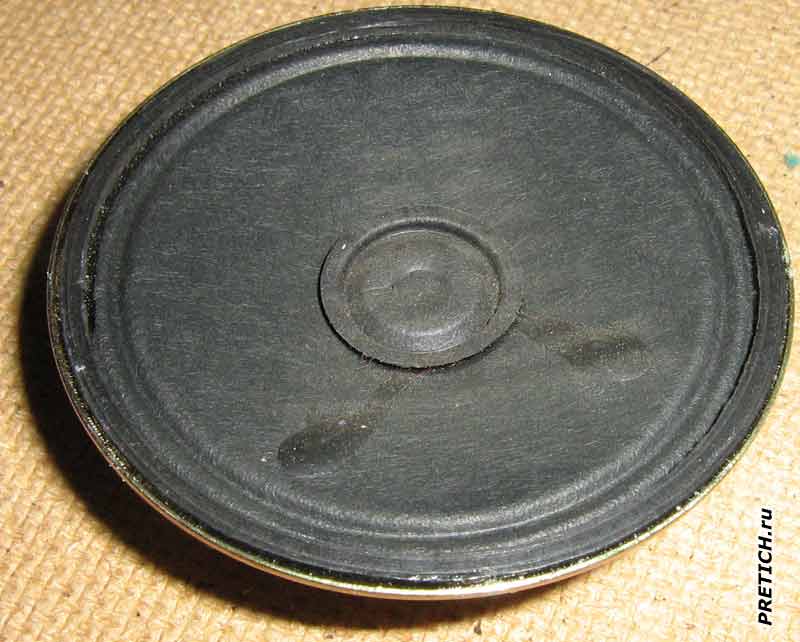

китайский динамик, самый простеший и дешевый

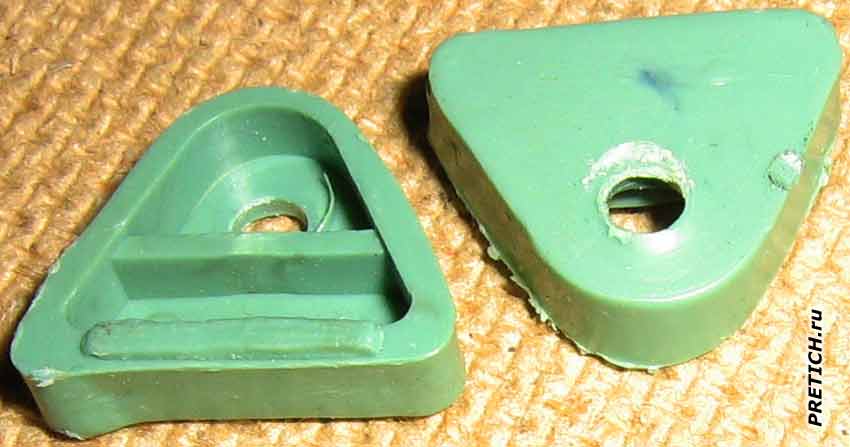

уголки для крепления динамика



Динамическая головка - обычный широкополосный динамик электродинамического типа. Такие использовали раньше в компьютерных корпусах в виде спикерфона, сейчас иногда в дешевых игрушках, где требуется диапазон воспроизводимых частот чуть шире, нежели это может дать пьезоизоучатель... На торцевом фланце динамика маркировка: SL 8Ω 0.5W. Таких динамиков уйма, они все по-сути относятся к продукции класса "нонейм", вроде этого вот - HS, 8 Ом, 0.5W. Динамик прижат к корпусу двумя пластмассовыми уголками с шурупами...



Больше описывать нечего, как нечего говорить и о качестве работы этого устройства... Думается, это вызывное устройство на первых порах работает нормально, но так как нет никакой защиты от влажности, от воздействия солнечного света и пыли - быстро дохнет...



Статьи по теме:



- УКП-12 или UKP-12, устройство квартирное переговорное

- Ключ от домофона - устройство и разборка

- Kocom KC-MB20 - панель вызова, видеодомофон

- Цифрал КМ-2 трубка абонентская переговорная





Михаил Дмитриенко, специально для PRETICH.ru

2015г.





***
