Ключ от домофона - устройство и разборка

Ключ от домофона - устройство и разборка





Домофоны охватили большинство городских жилищ, домофоны бывают разные и ключи к ним соответственно разные... Но принцип работы их, в общем одинаков. Разделяются они на пару групп, сегодня я разберу один такой ключ-брелок, наверное, один из самых массовых типов.

Он основан на бесконтактной технологии RFID пассивного типа - радиочастотной идентификации - Radio Frequency IDentification. Принцип действия такого устройства широко описан в интернете, поэтому не стану повторятся. Устройства, основанные на этом принципе широко распространены и помимо домофонных ключей, например электронные метки, которые цепляют на товар, чтобы предотвратить его кражу...

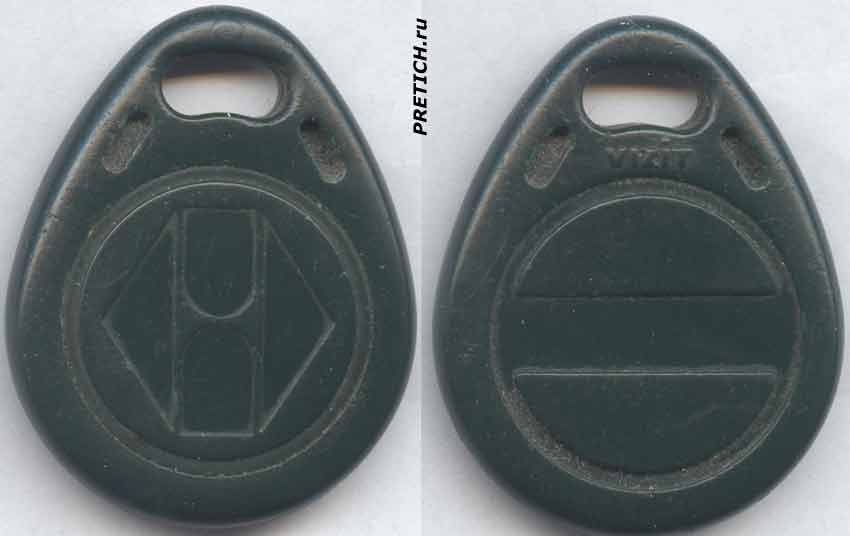

ключ домофона RFID типа описание



Итак, каплевидной формы, из крепкой пластмассы ключ-брелок. Сверху ушко, чтобы цеплять его на связку ключей. На корпусе логотип VIZIT - торговая марка российской компании VIZIT Group (кстати, первые домофоны под именем ВИЗИТ были выпушены еще в СССР в 1984 году, для широкого гражданского применения). Вскрыть его не повредив корпуса и не разрушив внутренностей сравнительно трудно... Мне это тоже не удалось, ну и ладно, хорошо еще, что внутри ничего не повредил.

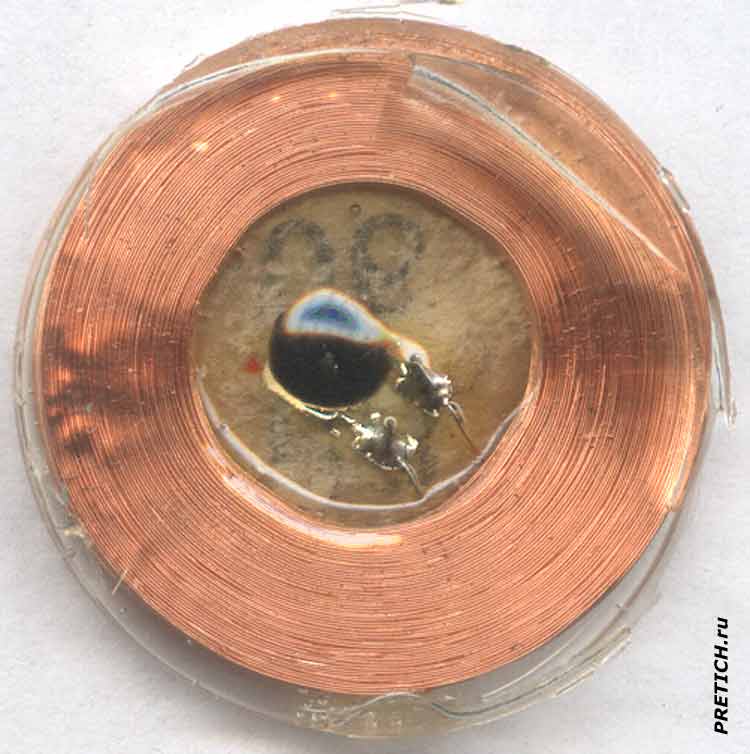

устройство ключа для домофона, разбираем



А что внутри? - внутри классическая начинка RFID ключа пассивного типа, то есть не имеет встроенного источника питания, малого радиуса действия: площадка - тонкая латунная пластинка, на которой расположен чип, залитый компаундом. От него идут два вывода на большую катушку вокруг, намотанную тонким медным проводом. Катушка выполняет роль антенны. Вся конструкция залита эпоксидной смолой и просто приклеена внутри корпуса брелка к одной из его боковых стенок.

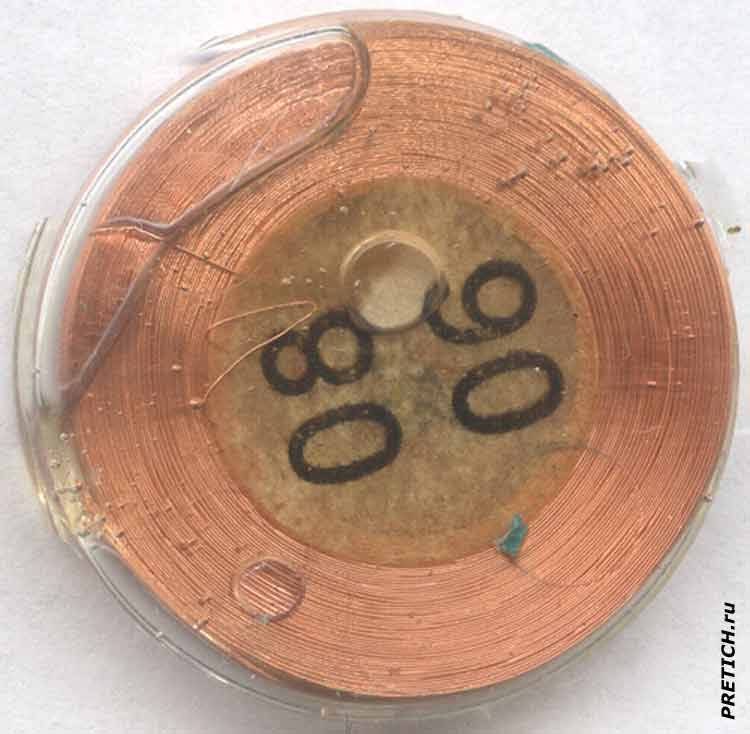

как сделать ключ от домофона, RFID тип



На обратной стороне маркировка 08 06 - это вероятно дата изготовления...



Аппарат домофона воздействует на пластину внутри ключа, колебательный контур определенной частоты передается через чип или резистор на катушку индуктивности, которая вырабатывает мизерный электрический ток, которого достаточно для передачи ответного сигнала в домофон. Далее домофон идентифицирует полученный сигнал со своей базой прописанных ключей и срабатывает соответственно.



В общем-то, на этом все. При разборке домофонных ключей других типов, или интересных конструкций, эта статья будет дополнена соответствующим материалом...



Статьи по теме:



- УКП-12 или UKP-12, устройство квартирное переговорное

- RL вызывное устройство, Китай

- Kocom KC-MB20 - панель вызова, видеодомофон

- Цифрал КМ-2 трубка абонентская переговорная









Михаил Дмитриенко, специально для PRETICH.ru





2015 г.

Intercom key - device and disassembly



Intercoms have covered most urban dwellings, intercoms are different and the keys to them are accordingly different ... But their principle of operation is generally the same. They are divided into a couple of groups, today I will disassemble one such key-fob, probably one of the most widespread types.



It is based on passive type RFID contactless technology - Radio Frequency IDentification. The principle of operation of such a device is widely described on the Internet, so I will not repeat myself. Devices based on this principle are widespread and in addition to intercom keys, for example, electronic tags that cling to goods to prevent theft ...



So, a drop-shaped key-fob made of strong plastic. There is an eyelet on top to hook it to a bunch of keys. On the case there is a VIZIT logo - a trademark of the Russian company VIZIT Group (by the way, the first intercoms under the name VIZIT were released back in the USSR in 1984 for wide civil use). It is relatively difficult to open it without damaging the case and without destroying the insides ... I also did not succeed, well, okay, it's good that I didn't damage anything inside.



What's inside? - inside there is a classic filling of a passive RFID key, that is, it does not have a built-in power source, a short range: the platform is a thin brass plate on which a chip filled with a compound is located. Two leads go from it to a large coil around, wound with a thin copper wire. The coil acts as an antenna. The whole structure is filled with epoxy resin and simply glued inside the keychain body to one of its side walls.



On the reverse side, the marking 08 06 is probably the date of manufacture ...



The intercom apparatus acts on a plate inside the key, an oscillatory circuit of a certain frequency is transmitted through a chip or a resistor to an inductor, which generates a meager electric current, which is sufficient to transmit a response signal to the intercom. Further, the intercom identifies the received signal with its database of registered keys and works accordingly.



In general, that's all. When disassembling intercom keys of other types, or interesting designs, this article will be supplemented with relevant material ...



Mikhail Dmitrienko, specially for PRETICH.ru
2015





Llave de intercomunicador - dispositivo y desmontaje



Los intercomunicadores han cubierto la mayoría de las viviendas urbanas, los intercomunicadores son diferentes y las claves para ellos son en consecuencia diferentes ... Pero su principio de funcionamiento es generalmente el mismo. Están divididos en un par de grupos, hoy desmontaré uno de esos llaveros, probablemente uno de los tipos más extendidos.



Se basa en la tecnología sin contacto RFID de tipo pasivo - Identificación por radiofrecuencia. El principio de funcionamiento de dicho dispositivo se describe ampliamente en Internet, por lo que no me repetiré. Los dispositivos basados ​​en este principio están muy extendidos y además de las llaves del intercomunicador, por ejemplo, las etiquetas electrónicas que se adhieren a los bienes para evitar robos ...



Entonces, un llavero en forma de gota hecho de plástico resistente. Hay un ojal en la parte superior para engancharlo a un manojo de llaves. En el caso hay un logotipo de VIZIT, una marca comercial de la empresa rusa VIZIT Group (por cierto, los primeros intercomunicadores con el nombre VIZIT se lanzaron en la URSS en 1984 para un amplio uso civil). Es relativamente difícil abrirlo sin dañar la carcasa y sin destruir el interior ... Tampoco lo logré, bueno, está bien, es bueno que no dañe nada por dentro.



¿Qué hay adentro? - En el interior hay un relleno clásico de una llave RFID pasiva, es decir, no tiene fuente de alimentación incorporada, un alcance corto: la plataforma es una placa fina de latón sobre la que se ubica un chip relleno con un compuesto. Dos cables van desde él hasta una gran bobina alrededor, enrollada con un alambre de cobre delgado. La bobina actúa como antena. Toda la estructura se rellena con resina epoxi y simplemente se pega dentro del cuerpo del llavero a una de sus paredes laterales.



En el reverso, la marca 08 06 es probablemente la fecha de fabricación ...



El intercomunicador actúa sobre una placa dentro de la llave, un circuito oscilatorio de cierta frecuencia se transmite a través de un chip o una resistencia a un inductor, que genera una escasa corriente eléctrica, suficiente para transmitir una señal de respuesta al intercomunicador. Además, el intercomunicador identifica la señal recibida con su base de datos de claves registradas y funciona en consecuencia.



En general, eso es todo. Al desmontar llaves de intercomunicador de otro tipo, o diseños interesantes, este artículo se complementará con material relevante ...



Mikhail Dmitrienko, especialmente para PRETICH.ru
2015
