Ремонт КМД - часть 6

Ремонт КМД - часть 6 - разное



1 - твердосплавные меры

2 - угловые меры

3 - все прочее



Ну, теперь несколько слов о ремонте твердосплавных мер, об ремонте угловых мер, и некоторых прочих вещах.



Победитовые меры длины

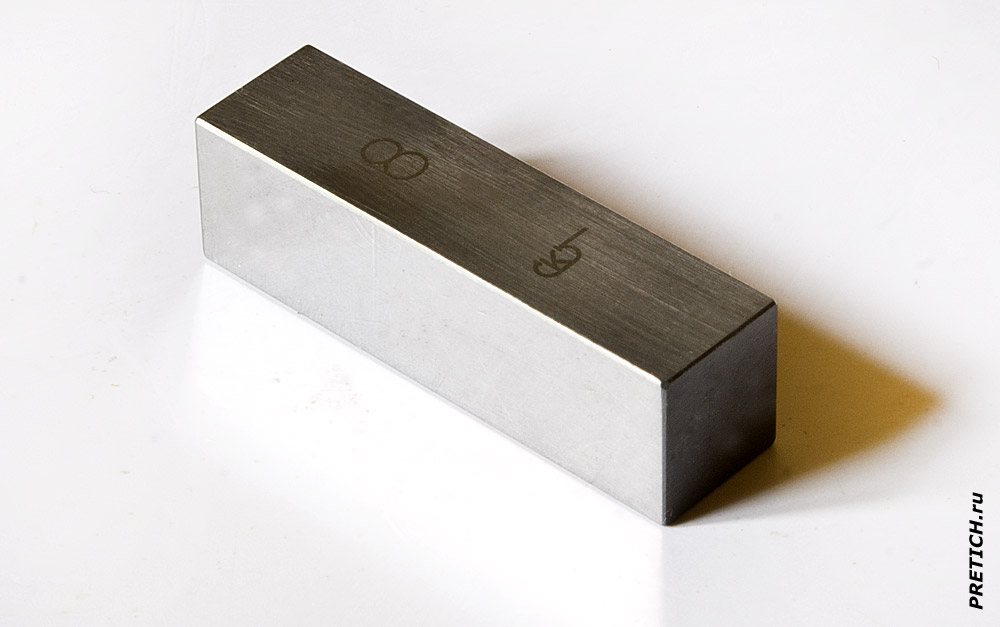

Концевые меры длины из твердого сплава - в СССР его называли "Победит". Карбид вольфрама, кобальт и углерод - из этих веществ состоит твердый сплав, обладает очень высокой твердостью, износостойкостью и температурной устойчивостью. Эти сплавы широко применяются в линейно-угловых инструментах. В том числе из них изготавливают концевые меры длины.



Ремонт твердосплавных концевых мер длины



Но, несмотря на несомненные достоинства, меры из твердого сплава имеют и ряд недостатков. Они более сложные и дороже в производстве. Кроме того, они имеют пониженную прочность и не имеют ударной вязкости - проще говоря, они хрупкие... По этой причине тонкие концевые меры из твердого сплава легко ломаются, а в силу того, что из этих сплавов невозможно изготовить габаритные изделия, большие меры изготовлены из стали, оснащенные твердосплавными измерительными поверхностями.



Затем твердосплавные меры в отличии от стальных, имеют пористость, что также регулируется требованиями ГОСТов и должно учитываться при ремонте и поверке.



Часто в наборах КМД твердосплавные меры составляют лишь часть - например, до 5 мм, а выше идут стальные.



Особенности и ремонт твердосплавных мер длины



В принципе, доводка твердосплавных мер длины немногим отличается от доводки обычных стальных мер. Вот только рабочее место, и инструменты доводки и поверки должны быть другими, и никак между собой не пересекаться. Т.е. второй комплект. Причина - твердосплавные меры доводятся алмазными порошками или пастами. Эльбор очень близок по твердости к алмазу, но он дает матовую поверхность... а карбид кремния, или тем более электрокорунд слишком мягкие, чтобы "взять" твердый сплав...



Алмазные доводочные пасты для ремонта инструментов

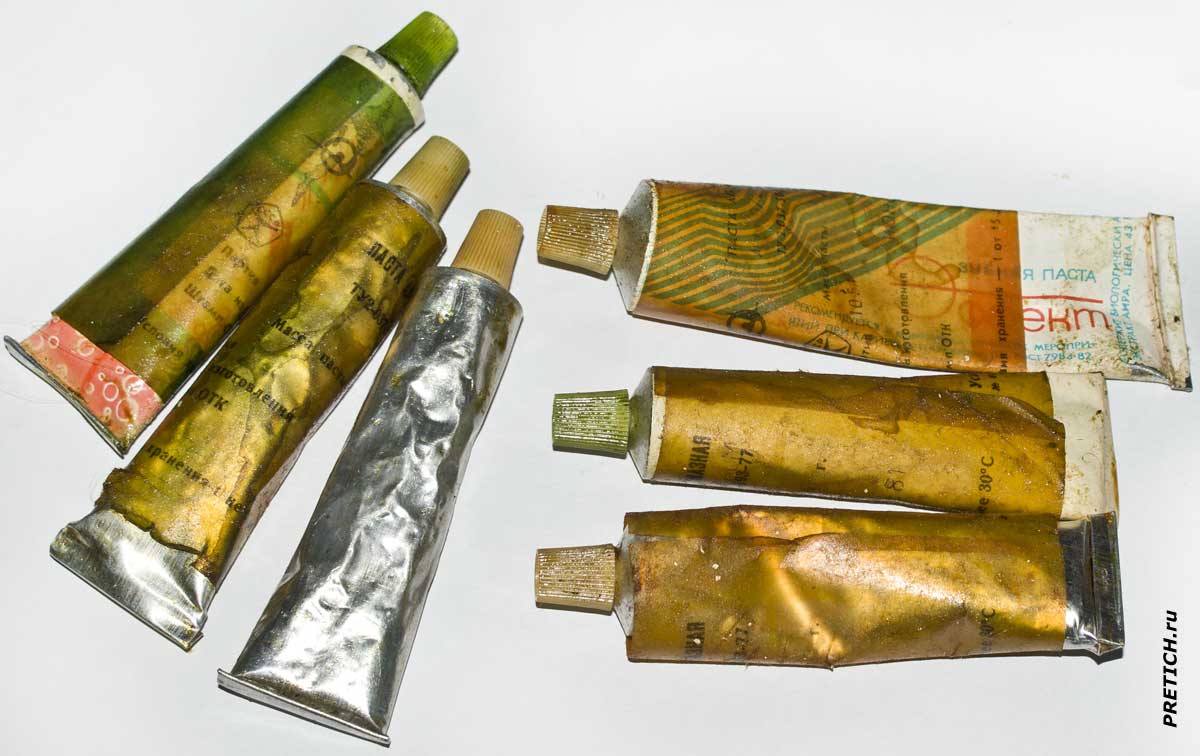

Алмазные порошки и пасты, пригодные для доводки твердосплавных мер бывают естественные АМ 3 ... АМ 1, и синтетические АСМ 3 ... АСМ 1 - (в работе разницы никакой). Пасты маркируются АП3 ... АП 1. Цвета паст и этикеток - зеленый, желтый, самая тонка не окрашивается.



Сегодня есть множество различных алмазных паст, есть импортные их можно заказать даже на Алиэкспрессе... увы, можно получить подделку, или вообще неизвестно что... В тюбиках, в баночках, в шприцах...



Как вы можете понять, создание отдельной мастерской для ремонта твердосплавных мер, учитывая их сравнительно малую распространенность, дорогое удовольствие - нерентабельное. К тому же нужно полноценное оснащение такой мастерской... Выход, конечно, есть - это использование мастерской по ремонту микрометров, штангенциркулей и прочего мерителя, для ремонта твердосплавных мер. Как правило и тем и этим видами ремонта занимается один и тот же человек... Об организации такой мастерской для ремонта измерительного инструмента, я уже писал - читайте по ссылке.



Я использовал три плиты 200х200 мм, которые были отбракованы для доводки стальных КМД, по разным причинам, но для ремонта твердосплавных мер, они вполне годились.



В принципе, сперва они доводились точно также, электрокорундом белым. Но процесс шаржировки не производился, доводка твердосплавных КМД проводится нанесением алмазной пасты, с добавлением керосина и стеарина непосредственно на плиту - очень тонким слоем, и доводкой тем же самым методом, что и стальные меры.



Используется самые тонкие алмазные пасты - бесцветные и желтые, в крайнем случае, зеленые...



В стальных мерах мы использовали шаржированные плиты, с постепенным сбитием абразива на нет, здесь такого нет.



Причина в разном характере дефектов. Если стальные меры имеют дефекты в виде коррозии, царапин, забоин, выработки, то твердосплавные меры практически не имеют царапин (разве что кто-нибудь умышленно поцарапает их алмазом - я такого не встречал), также не встречается коррозия и забоины... выработка заключается в нарушении чистоты поверхности (зеркальности), и последующей плохой притираемостью - именно это и есть основной вид дефекта твердосплавных мер.



Поэтому в большинстве случаев нам нужно только "сделать зеркало" - плоскостность и плоскопараллельность не нарушаются.



Исключение составляют большие меры, с припаянными или приклеенными рабочими площадками из твердого сплава. В таких мерах часто бывает нарушение плоскопараллелности. С ними приходится повозится, и ремонт заключается в нескольких этапах. Дело в том, что справить такого рода дефект достаточно сложно, хотя бы потому, что надо иметь соответствующий поверочный инструмент, например оптиметр - вертикальный или горизонтальный. Иметь такой в мастерской - слишком накладно... А бегать из мастерской в лабораторию, чтобы воспользоваться оптиметром там - это придется бегать каждые 5 минут (а если в этой лаборатории еще налажен и ремонт КМД из стали, то вы обязательно занесете алмазные частицы)... Такие меры сперва подгоняются в лаборатории, еще до доводки, методом "молотка", т.е. рихтуется та сторона, в которой минус - легкий удар посередине меры, медным или бронзовым молотком (чтобы не было наклепа), на стальной плите. Удар несколько расширяет металл и выжимает минус в плюс. Смотрим на приборе результат, у нас должен быть небольшой "перебор" - мера должна отлежатся несколько дней, структура металла должна стабилизироваться. После этого снова смотрим оптиметром... и если нужно, снова рихтуем... процесс долгий, так что торопиться не стоит. И лишь когда у нас будет почти идеал, тогда можно заняться доводкой, что также - не скоро... К счастью, допуски там большие, и зачастую весь ремонт и заключается - слегка ударил там, слегка шлепнул тут...



Медная, латунная, бронзовая плита для доводки

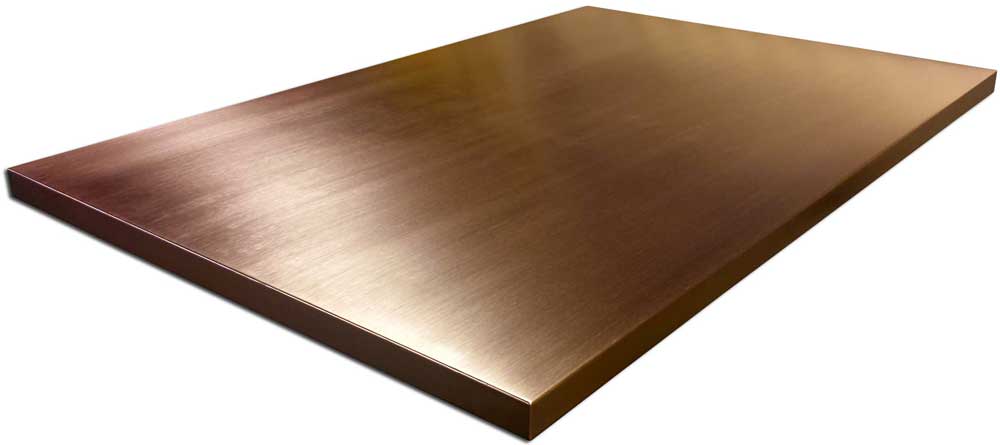

Затем делаем зеркало на рабочих плоскостях и все. Небольшой секрет: я для этого использовал бронзовую плиту - просто прямоугольник из бронзы 100-150 мм на 200 мм, толщиной 40-50 мм. Конечно, бериллиевая бронза лучше всего. Но можно использовать и медную, и латунную и даже алюминиевую плиту. Её доводим на обычных больших плитах, затем окончательно придаем плоскость на наших доводочных плитах 200х200 (конечно не для стальных КМД). Наносим на эту плиту мелкую алмазную пасту желтую или зеленую и проглаживаем по ней твердосплавную меру с легким нажимом. Зеркало будет идеальным - алмаз легко уходит в мягкий металл, и потому - это и есть аналог "сбитого электрокорунда", как при доводке обычных мер.



Керамические концевые меры длины



ремонт керамических концевых мер длины

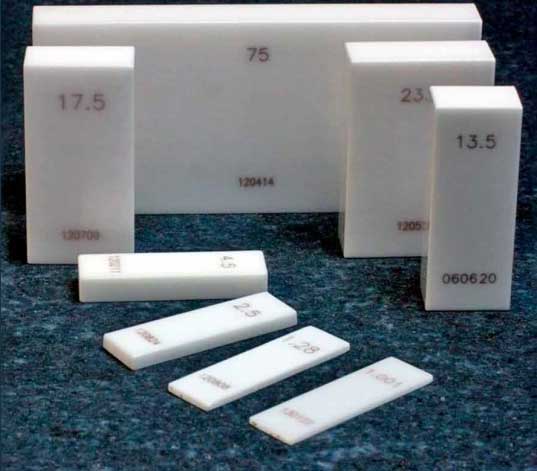

В наше время керамические КМД получили широкое распространение, в СССР их не производили, как не производят их в РФ сегодня. Импортные керамические концевые меры длины изготавливаются из различных материалов, поэтому имеют некоторые отличия. Но в целом они превосходят стальные меры по износостойкости в 5-10 раз, они не подвержены коррозии и намагничиванию, низкая теплопроводность. В сравнении со стальными мерами, у них чуть меньшее, но ощутимо большее, чем у твердосплавных мер, линейное температурное расширение. И они такие до дорогие, а то и дороже, чем твердосплавные меры...



К сожалению, я в своей практике сталкивался с керамическими КМД эпизодически (они тогда и за границей были экзотикой)... По их ремонту сказать могу лишь предположительно, исходя из опыта доводки иных керамических плоскостей.



Их следует доводить так же, как и твердосплавные меры - мелкими алмазными пастами...



P.S. Ремонтники и их руководители должны понимать, что плиты и материалы для доводки твердосплавных мер должны быть в ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ разнесены во времени и пространстве с плитами и материалам для ремонта стальных КМД. Т.е. разные мастерские, в разных помещениях, а не просто разные верстаки! Это касается и одежды. Если сегодня работаем со стальными мерами - смело можем идти в мастерскую с алмазными пастами... Но если сегодня работаем с алмазными пастами - нельзя идти в помещение, где доводим стальные КМД.



P.P.S. Плиты для доводки твердосплавных мер - это не роскошь, если у вас налажен ремонт прочего линейно-углового мерителя, на этих плитах придется доводить и другое - например, твердосплавные плоские поверхности глубиномеров, или больших микрометров (с помощью приспособления)...
