Маяк или Mayak советские настенные часы

Маяк или Mayak советские настенные часы



Сегодня я опишу и проведу разборку настенных механических часов торговой марки "Маяк", сделанных в СССР еще в середине 80-х годов ХХ века. Часы изготовлены на Сердобском часовом заводе "МАЯК" - этот завод уничтожен "эффективными менеджерами" в 2004 году, а на его руинах нынче гнездятся всякие коммерческие шайки...

Мне эти часы достались без ключа, но в рабочем состоянии. Я их завел с помощью пассатижей утконосов, и они исправно оттикали. Правда... они явно нуждаются в чистке и настройке. Все-таки возраст... Да и обращение с ними было вероятно не самое бережное.

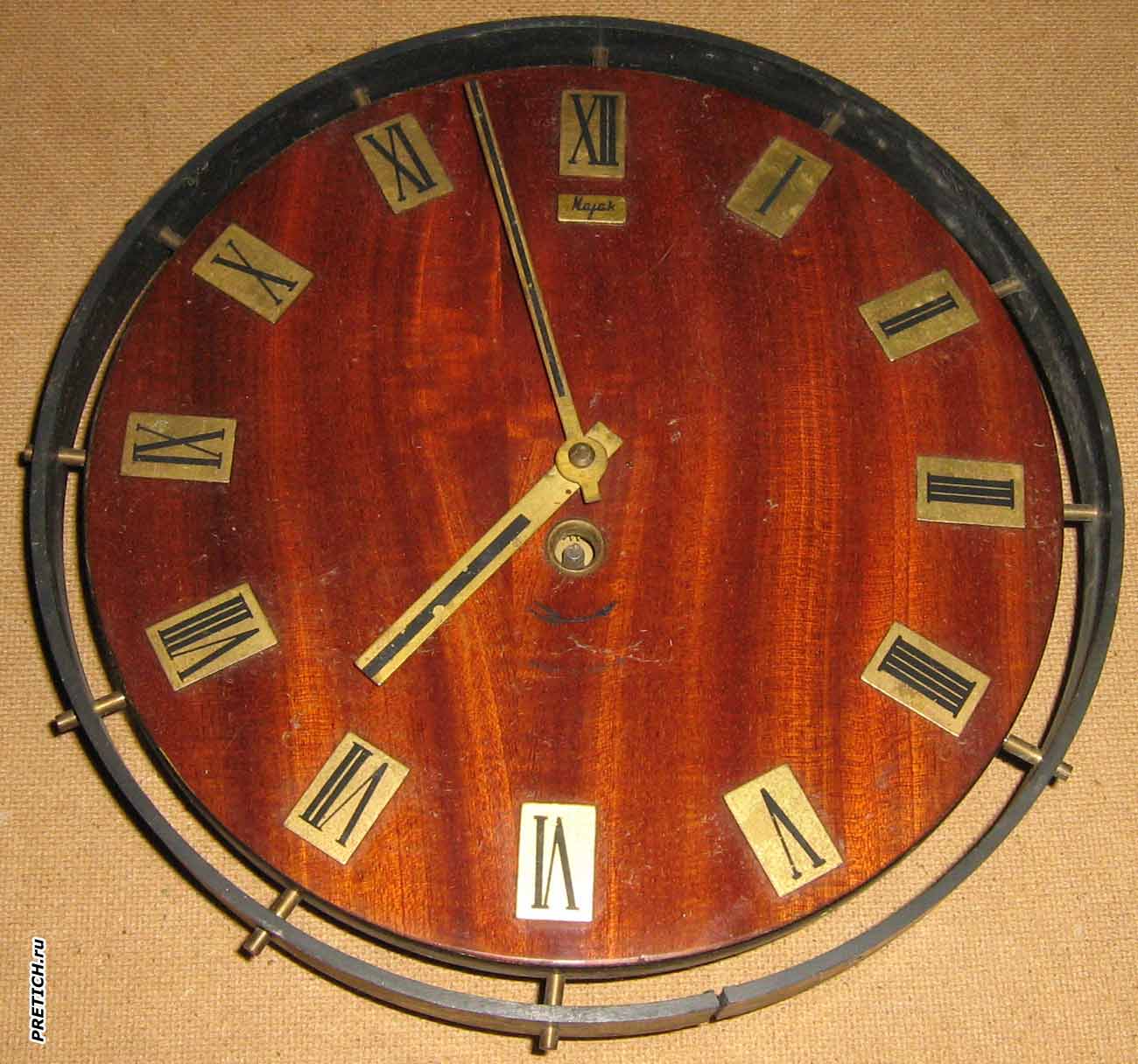

Часы настенные Маяк, СССР, полное описание

+ Щелкните по рисунку, чтобы увеличить!



Итак, большой деревянный диск, на лицевую сторону которого - циферблат - наклеен шпон, который придет часам красивый вид из-за текстуры благородных пород дерева. Разумеется, шпон поверх покрыт лаком. По наружному краю диска идет декоративное кольцо из пластмассы. Оно держится на латунных стойках - стержнях - которые ввинчены в торец диска (ели говорить языком нумизматов - в гуртик). Как видим по фото, это декоративное кольцо уже сломано - оно треснуло, по видимому, когда часы роняли... а вес часов ощутимый.

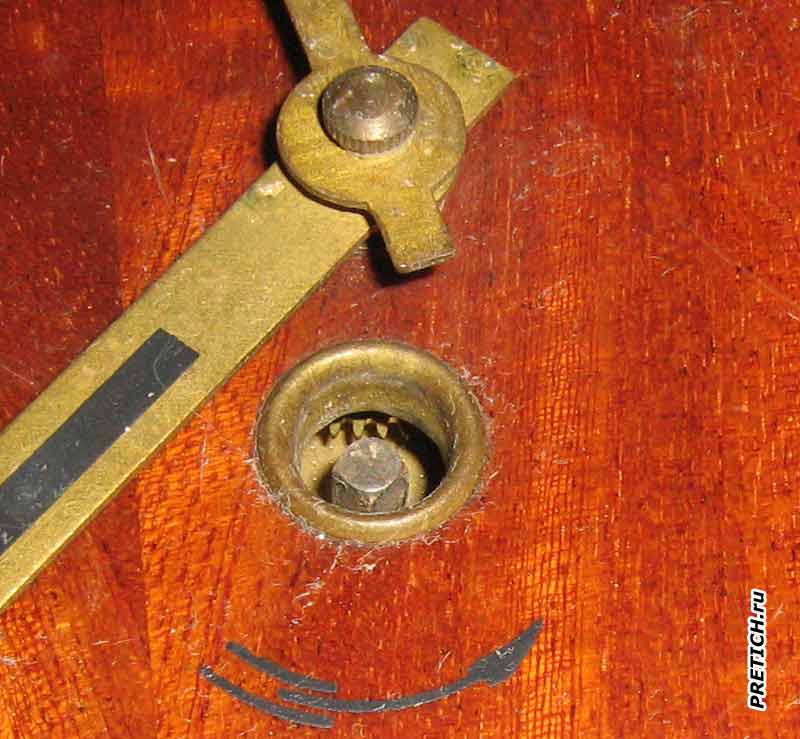

место завода советских часов Маяк или Mayak



На оси часового механизма барашковой гайкой затянуты две стрелки - минутная и часовая. Стрелки изготовлены из латуни, на новых часах они блестят, словно позолоченные (как знать, может быть, они действительно покрыты золотом?). Посередине стрелок черной краской нанесена полоса.

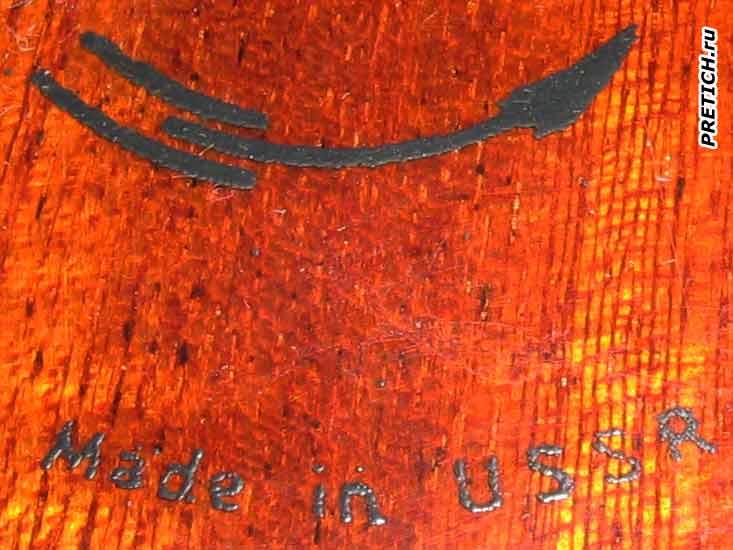

часы Маяк, описание, Сделано в СССР



Ниже расположено отверстие для заводки часов. Ниже его черной краской нанесена стрелка, показывающая направление вращения ключа во время завода. Еще ниже черной краской нанесена надпись Made in USSR.

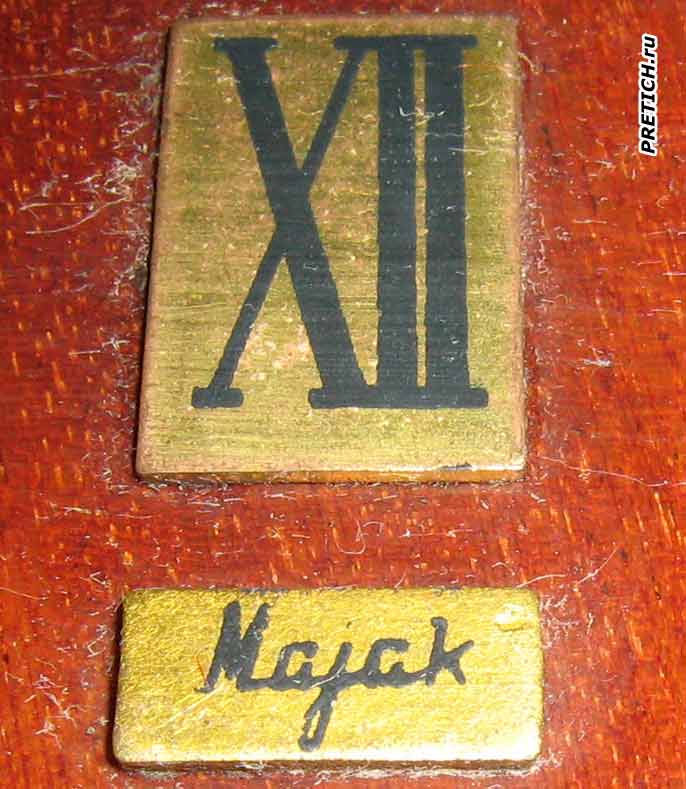

логотип Mayak стеные часы Маяк, накладные цифры



В верхней части латунная пластинка с логотипом Mayak, а по кругу такие же пластины с нанесенными черной краской латинскими цифрами. Все они, так же как и стрелки, как бы позолочены... Эти площадки не приклеены к диску циферблата, с обратной стороны они имеют по два штифта с заостренными концами, ими они плотно вставляются в отверстия на циферблате.



советские часы сделанные на Сердобском часовом заводе МАЯК

+ Щелкните по рисунку, чтобы увеличить!



Часы настенные Маяк, 1984 года изготовления

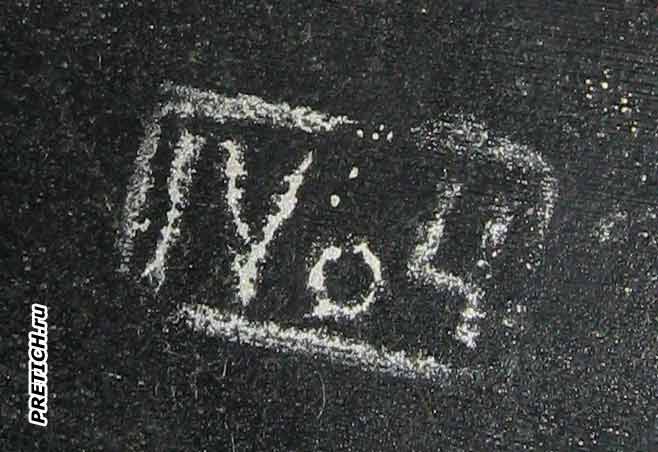

Переворачиваем часы. Обратная сторона выкрашена в черный цвет. Здесь видим штамп белой краской - дата изготовления апрель 1984 года (хотя штамп и не полностью отпечатался, или краска несколько стерлась, год именно 84).

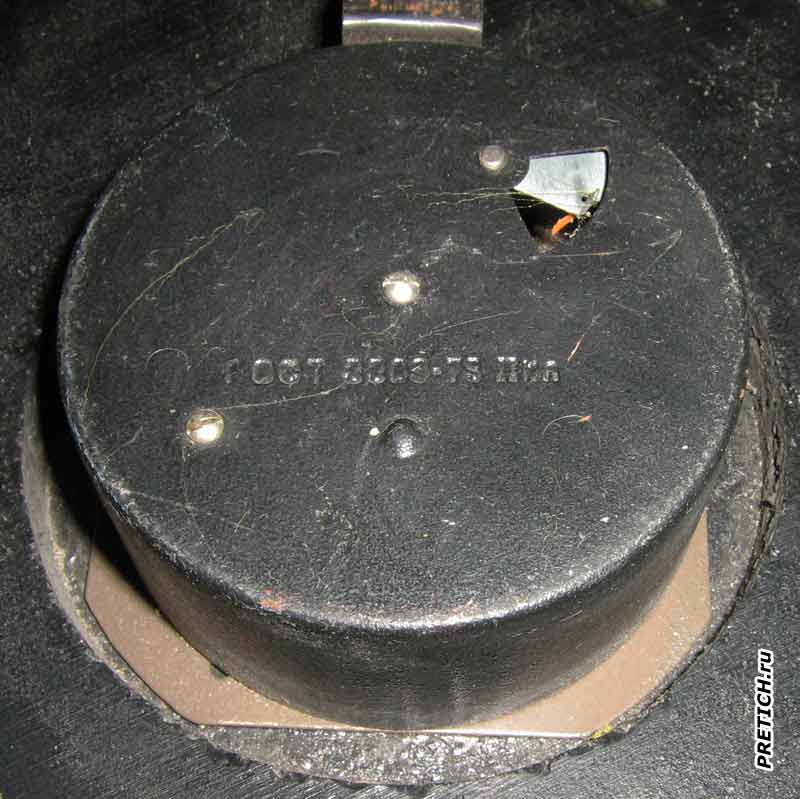

ГОСТ 3309-75 II КЛ часы Маяк, советские, обзор



По центру вырезано круглое углубление и по его стенкам мы узнаем, что корпус изготовлен не из дерева, а из ДСП. В углублении видим стальную крышку, которая закрывает часовой механизм. На крышке выбито: ГОСТ 3309-75 II КЛ. Выше видим элемент для самостоятельной подстройки хода часов... Выше крышки металлическая петля, для навески часов на стену.



Маяк, разборка советских настенных часов

+ Щелкните по рисунку, чтобы увеличить!



Выкручиваем два винта и снимаем заднюю крышку. Под ней видим часовой механизм, который сверкает латунью, выбит серийный номер и аббревиатура завода СЧЗ... Толстая мощная пружина - когда я ее извлекал, чуть от нее в лоб не получил...

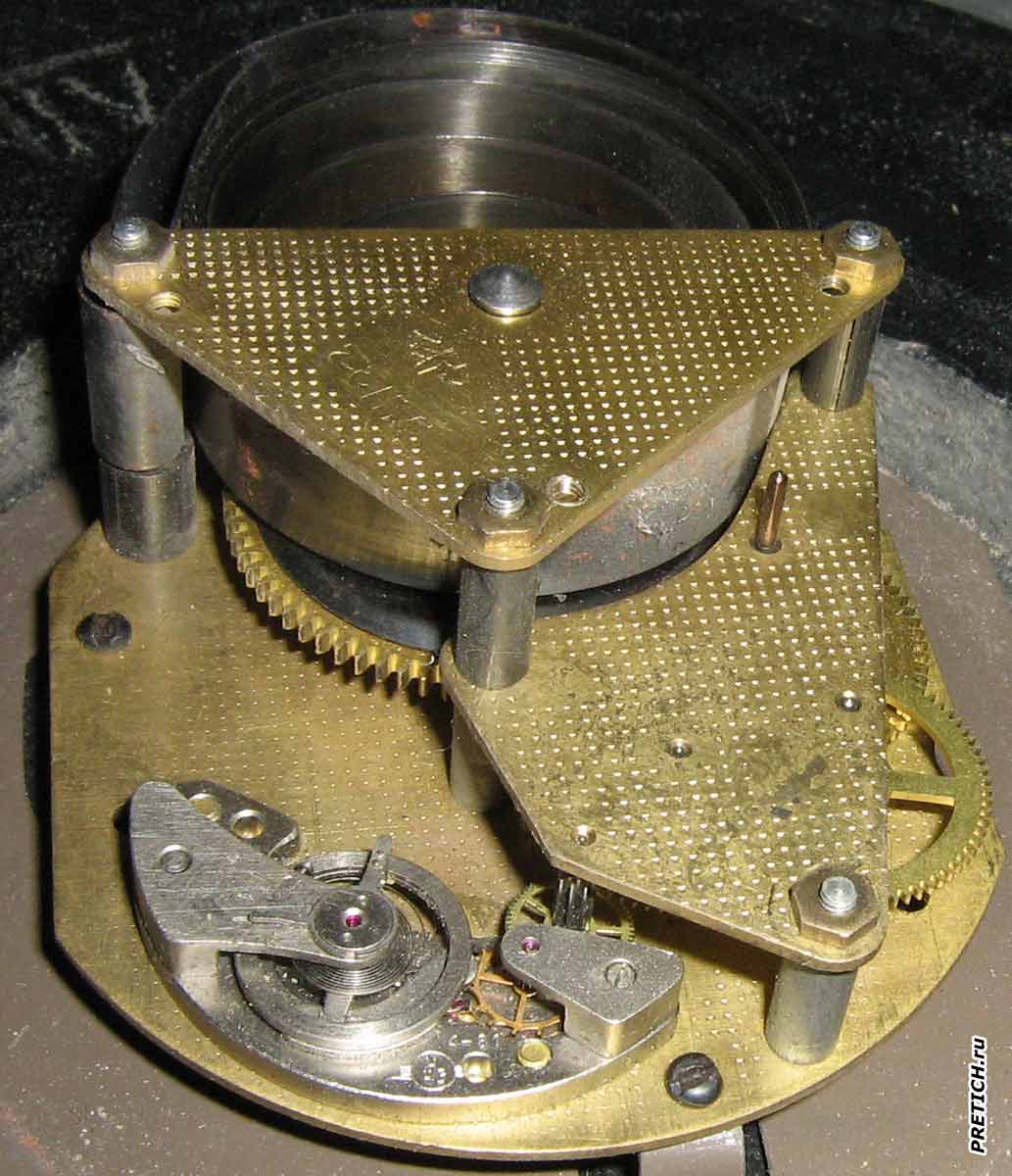

Балансовый механизм ЧБС часов Маяк, СССР

+ Щелкните по рисунку, чтобы увеличить!



полное описание часового механизма СЧЗ Маяк

+ Щелкните по рисунку, чтобы увеличить!



Часовой механизм - разработка НИИ Часпром СССР (московский научно-исследовательский институт часовой промышленности), начало производства механизмов - 1958 год. Балансовые ЧБС часы, II-класса. Механизм с приставным ходом со свободным анкерным спуском на 11 камнях. Механизм имеет недельный завод - 7 суток (максимальное время от полной заводки 216 часов или 9 суток). Погрешность за сутки в пределах 1 минуты.



приставной ход Чистопольского завода на часах Маяк



Приставные ходы изготавливались на другом предприятии - на Чистопольском часовом заводе...



балансный часовой механизм, СССР в часах Маяк, чертеж

1. ходовая пружина; 2. анкерный ход; 3. среднее колесо; 4. серия зубчатых колес; 5. пластины; 6. корпус



На основе этого механизма выпускалось огромное количество различных настенных и настольных часов. Часы именовались ЧБН и ЧБС - часы балансовые настольные или стенные (настенные). Выпускались в деревянных, пластмассовых или металлических корпусах, или в комбинации материалов. Различия были в том, что настенные часы заводились со стороны циферблата специальным ключом, перевод стрелок осуществлялся вручную - крутили минутную стрелку пальцем. На настольных часах завод был стационарной ручкой на задней стороне корпуса, там же была ручка для перевода стрелок. В данном экземпляре мы видим четырехгранную ось для насадки ручки перевода стрелок, но выхода на заднюю сторону в корпусе нет. А ось с пружиной не имеет хвостовика для ручки...



СЧЗ Маяк - Сердобский часовой завод, описание часов



Согласно ГОСТу средний полный срок службы часового механизма 12 лет, при условии профилактики раз в три года. Однако часы с этим механизмом перекрывают этот срок вдвое-втрое...





Михаил Дмитриенко, специально для PRETICH.ru

2016 г.





***
