Электрорунд белый - корракс, абразивные материалы

Электрорунд белый - корракс, абразивные материалы



Электрокорунд белый, он же корракс. Марки - 22А, 23А, 24А, 25А (в порядке увеличения процентного содержания оксида алюминия и соответственного повышения качества). Это искусственный (синтетический) абразивный материал, производят из природных минералов, руд обогащенных и необогащенных, измельченных смесей (шихты) методом плавления в печах, охлаждения, дробления кусков расплава и рассева образовавшихся зерен по фракциям. Процесс требует выделения количества энергии большего чем способен выделить угольный кокс в обычных металлургических печах, поэтому плавка производится в электродуговых печах с использованием энергии электрической дуги в верхних слоях расплава. Эффект плавления может быть усилен магнитным полем в специализированных индукционных печах. Так как получение искусственного корунда связано с использованием электрических печей, материал получил название «электрокорунд».



Сырьем для производства электрокорунда белого служит глинозем металлургический, кристаллический порошок белого цвета, состоящий из нескольких полиморфных разновидностей оксида алюминия (смесь α и γ - Al2O3) получаемых путем кальцинации гидроксида алюминия. Состав: оксид алюминия более 98% и незначительное количество примесей Na2O, Fe2O3, SiO2. Содержание Al2O3 определяется как разность между 100% и суммарной массой примесей.



Природным поставщиком оксида алюминия для производства абразивов являются бокситовые глины, содержащие не менее 60% Al2O3 (корунда). Температура плавления бокситов превышает 1400°С.



Микрошлифпорошки, тонкодисперсный порошок, полученный при мокром помоле путем измельчения шлифзерна белого электрокорунда.



Микрошлифпорошки белого электрокорунда используются в абразивной, огнеупорной, стекольной, керамической и оптической промышленности. Они не заменимы при высокоточной металлообработке поверхностей. Применяются в машиностроение как высококачественные абразивные материалы, а также в медицине и стоматологии. На основе микропорошоков производятся чистящие средства и пасты. Перспективно применение микрошлифпорошков в производстве катализаторов и томпанажных растворов.

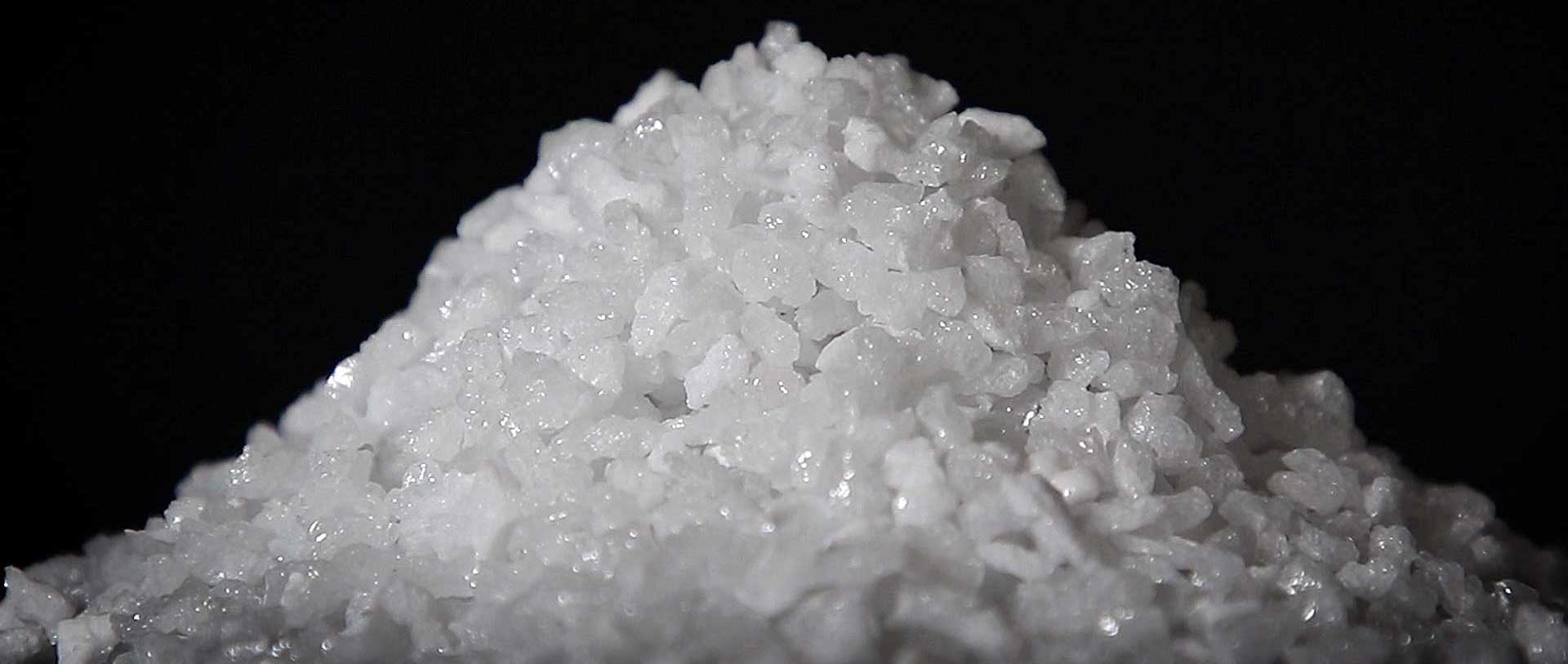

Электрокорунд белый при сильном увеличении

Частички электрокорунда белого, при большом увеличении



Как абразивные доводочные материалы, нас интересует марка "Электрокорунд белый 25А", именно он в первую очередь используется при доводке инструментов из сталей, где есть самые высокие требования по чистоте рабочей поверхности - 14 класса. Именно порошки этой марки, разных фракций - от самых крупных, до самых тонких - используют для подготовки и шаржировки доводочных плит при ремонте концевых и угловых мер длины, рабочих столов и направляющих инструментов, в оптико-механических средствах измерений.



Данный абразивный материал обладает наиболее подходящими свойствами: высокая твердость, и одновременно легко удаляются внедренные в металл зерна абразива (сбиваются режущие кромки). Поэтому его использование в точных лекальных работах, при ремонте СИ и так далее, наиболее предпочтительно, в сравнении с прочими доводочными материалами (особенно с доводочными алмазными пастами). Не подходит для доводки инструмента из твердых сплавов (именно здесь используются алмазные пасты).



Физико-механические свойства электрокорунда белого 25А:



Плотность, г/см3................3.90-3.95



Микротвердость, ГПа.............19.6-20.9



Механическая прочность, Н.......8.3-10.8



Абразивная способность, г.......0.05



Режущая способность, г/мин......0.035



Насыпная плотность, г/см3.......1.83



Твердость по шкале Мооса.......9.0



Маркировка электрокорунда белого в зависимости от фракции



Марка порошка

Размере зерен, мкм





М 40

40-28





М 28

28-20





М 20

20-14





М 14

14-10





М 10

10-7





М 5

5-3,5





М 3

3,5-2,5





М 2

2,5-1,5





М 1

1 и мельче



Отечественная маркировка доводочных микропорошков такова: например, М20 - это значит, что здесь самые крупные зерна не превышают 20 мкм, и так далее. Смотрите таблицу выше. Современная маркировка по зернистости - бездумное копирование зарубежных стандартов. Теперь порошки маркируются буквой F, например, F120 примерно соответствует отечественному микропорошку - М 10, но F120 имеет зерна 10-12 мкм. Самый мелкий порошок - это F220...



- Это справочный материал к основной статье "Доводка концевых мер длины"

- Микрошлифпорошки из электрокорунда белого. ТУ 3988-005-00658716-2000

- ГОСТ 3647-80 Материалы шлифовальные - Классификация. Зернистость и зерновой состав





Михаил Дмитриенко

2020 г.

Приложение:

Характеристики зернистости ГОСТ/FEPA, содержание оксидов и магнитного материала

Зернистость ГОСТ/FEPA

Размер зерен основной фракции, мкм

Содержание основной фракции %

Массовая доля оксидов, % по НТД

Содержание магнитного материала, % не более

AL2O3 не менее

Fe2O3 не менее

SiO2 не менее

Na2O не менее

ШЛИФЗЕРНО

125/F16

1600-1200

45

99,6

0,03

0,1

0,2

0,010

100/F20

1200-1000

80/F24

1000-800

63/F30

800-630

50/F36

630-500

40/F46

500-400

32/F54

400-315

25/F60

315-250

20/F70

250-200

16/F80

200-160

ШЛИФПОРОШКИ

12/F100

16-125

45

99,5

0,03

0,1

0,3

0,010

10/F120

125-100

8/F150

100-80

6/F180

80-63

40

0,05

МИКРОШЛИФПОРОШКИ

M63/F230

63-50

45

99,5

0,03

0,1

0,3

0,007

M50/F240 F280

50-40

M40/F320 F360

40-28

0,04

M28/F400

28-20

M20/F500

20-14

40

M14/F600

14-10

M10/F800

10-7

0,2

M7/F1000

7-5

M5/F1200

5-3

M3/F

3-2

40

99,0

0,1

0,7

0,6

0,007

M2/F

2-1

55

M1/F

1 и мельче

50

Минусовые фракции микрошлифпорошков

Зернистость ГОСТ/FEPA

Размер зерен основной фракции, мкм

Размер зерна точке кривой распределения

Массовая доля оксидов, % по НТД

Содержание магнитного материала, % не более

ds3, мкм

ds50, мкм

ds94, мкм

AL2O3 не менее

Fe2O3 не менее

SiO2 не менее

Na2O не менее

минус 15 мкм

0 - 15

20,0-26,0

12,5-15,5

6,0-10,0

99,4

0,03

0,2

0,3

0,07

минус 30 мкм

0 - 30

минус 50 мкм

0 - 50

минус 75 мкм

0 - 75

***
