Открываю вторую часть статей о китайский часах, первая часть здесь, я решил далее не продолжать описывать эти часы на том сайте (несколько иная тематика), а писать здесь, постепенно добавляя статью за статьей...
Название "китайские часы" - условное... вполне вероятно не все часы, какие я опишу здесь, сделаны в Китае, и вовсе не обязательно, что все они подделка, или что-то плохое... Я вообще постараюсь не оценивать эти часы, а буду давать только фактический фотоматериал, как внешнего вида, так и их разборки.
Первые часы на сегодня - это CASIO Quartz Water Resist, именно это написано на их циферблате. Эти часы являются явной подделкой и стоят очень дешево.
Это бесполые наручные часы, их могут носить и мужчины и женщины. Корпус простой, прямоугольный с закругленными углами, с покрытием под "хром". Размеры 37,3 х 29,5 х 8,3 мм. Дизайн простой и аскетичный. Белый циферблат, на который краской нанесены арабские цифры, прочие надписи также нанесены черной краской. Стрелки тонкие, из стали. В нижней части циферблата оконце в черной окантовке - там показывается текущее число.
Переводная головка маленькая, ничем не примечательная.
На задней стороне крышка, на ней выбито CASIO, Water Resistant, Stainless Steel Back. И все. Задняя крышка из нержавейки.
Часы имеют ремешок из стандартно паршивого кожзаменителя, который даже кожзаменителем называть совестно... Этот ремешок на склейках, застежка алюминиевая, но под "золото", к ремешку она крепиться через шпунт с пружинящими осями... Зачем эта сложность?
Уж не знаю, как правильно называется эта деталь в часах - я не часовщик. Одни ее называют штифтом, другие фланцем, или двойным фланцем... еще их называют ушками... Думаю штифт самое верное.
Ладно, приступаем к разборке этих часов. Снимаем заднюю крышку, снимается она легко, можно даже снять ногтем... Ни на крышке, ни на корпусе нет никаких прокладок, вообще никаких признаков герметизации...
Внутри самая обычная массовая картина - неведомый кварцевый механизм... На нем выбито: Wide Plus Model P69. Продукция китайской Fujian Wide Plus Precision Instruments Co., Ltd. Питанием служит одна батарейка 377A.
Снимаем переводную головку, для этого нажимаем на рычаг, который имеет специальное углубление. Затем извлекаем все внутренности.
Циферблат из стали, магнитной, с двумя шпильками. Краска с лицевой стороны легко облазит.
Дальнейшая разборка... Блок шестеренок закрыт пластмассовой крышкой - одно неловкое движение и они разлетелись во все стороны... даже сфотографировать не успел...
Стекло сделано из стекла, вклеено, но легко снимается. Корпус - отливка из какого-то алюминиевого сплава.
На этом, в общем-то, все. Разборка этого китайского CASIO Quartz Water Resist закончена, назад уже не собрать.
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
Статьи по теме:
- Слава или Slava - советские часы, обзоры и разборки
- Часы Командирские - СССР и Россия, обзоры и разборки
- Zaria 2009.1А - советские часы Заря, обзор и разборка
- Заря 1601.2 Школьные - женские часы СССР
- Часы Победа - СССР, Россия - разборка
- Звезда - советские часы, разборка
- Franck Muller - две подделки часов, обзор и разборка
- Rolex Daytona - подделка, обзор и разбор часов
- Luch Quartz кварцевые часы, разборка
- Китайские электронные настенные часы, обзор и разборка
- Маяк или Mayak советские настенные часы
*

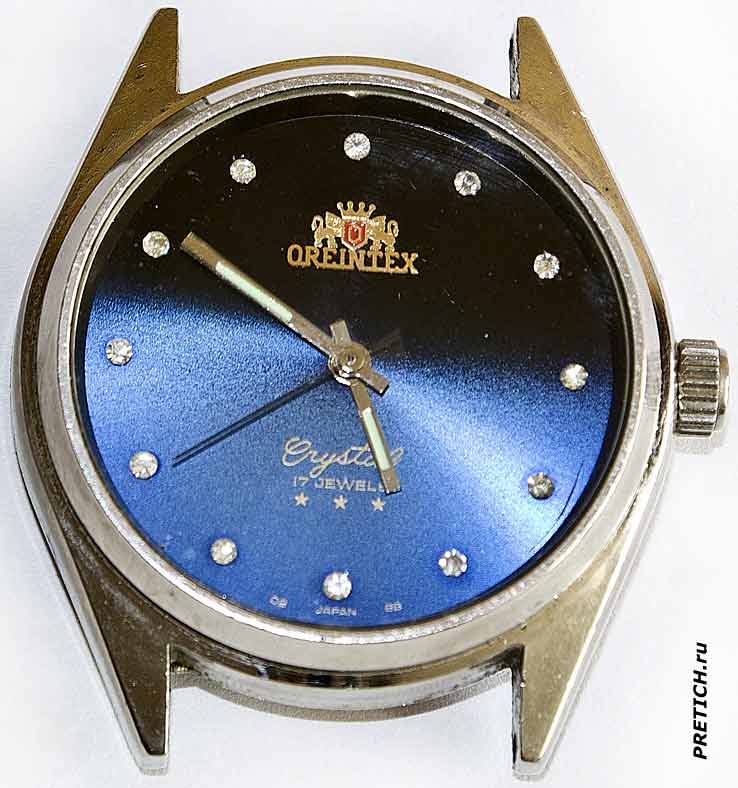

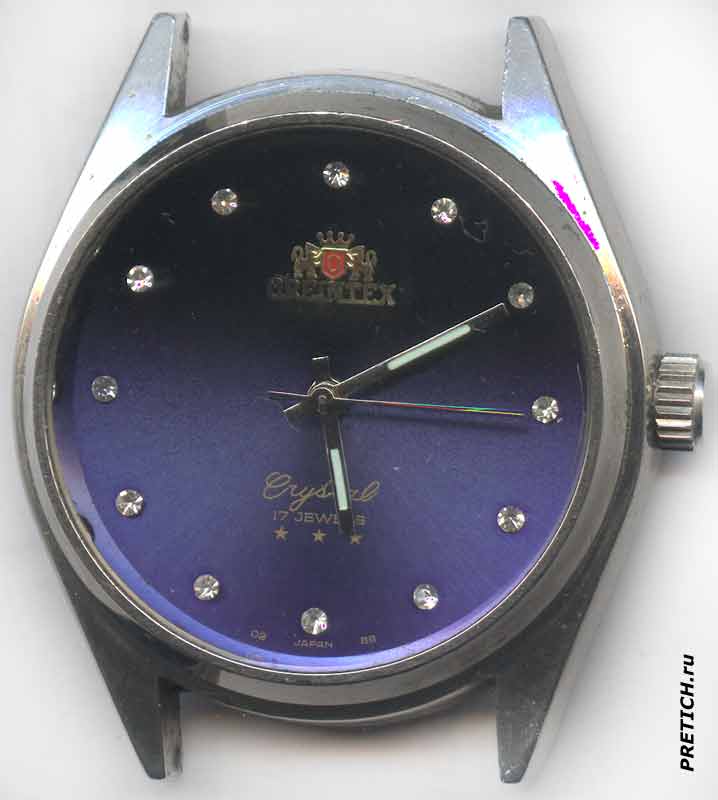

Очередные китайские часы, на этот раз механические - Oreintex Crystal 17 Jewels, именно это написано на циферблате... Никаких иных названий модели нет.
Что это за бренд или производитель - Oreintex? А это просто китайский производитель, который подделывается под японского часового гиганта ORIENT Watch Co. Ltd, с 1997 года входит в состав Seiko Epson. OREINTEX - это подделка под ORIENT или нет? Когда как... Можно сказать это не подделка и даже не реплика - это поделка, имитация... В большинстве своем, внутри самых различных по дизайну корпусов, располагают один и тот же механизм, штамповку, как говорят. Впрочем, разновидностей этих механизмов два-три, и используют их не только Oreintex, но и другие китайские часовые производители.

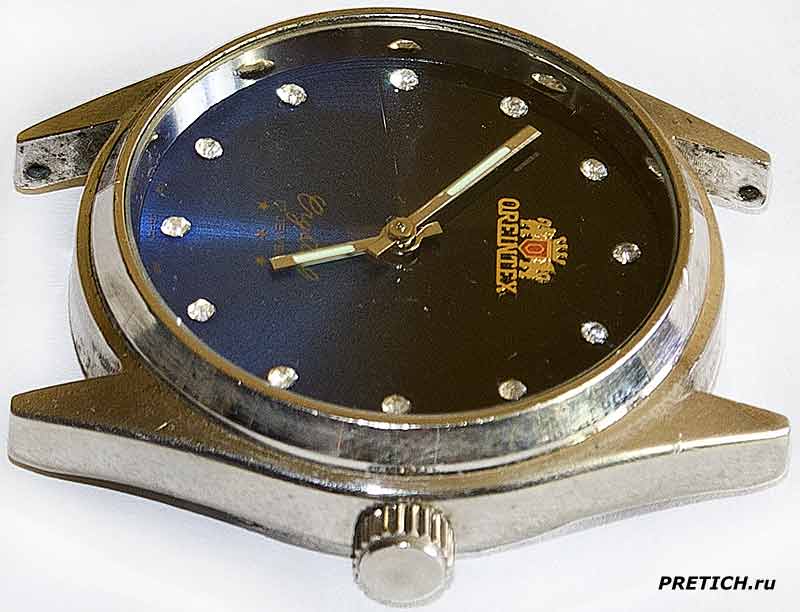

Итак, часы Oreintex Crystal 17 Jewels мужские, на ремешке из стандартно плохого кожзаменителя. Корпус часов металлический, хромированный. Размеры: 43 х 40 х 10 мм. Циферблат темный, с отливом, вместо цифр - ограненные стекляшки (дескать, бриллианты). Стрелки металлические, часовая и минутная имеют нанесенные фосфорицирующие в темноте полоски.
Ручка заряда и перевода стрелок нормального размера, удобная.

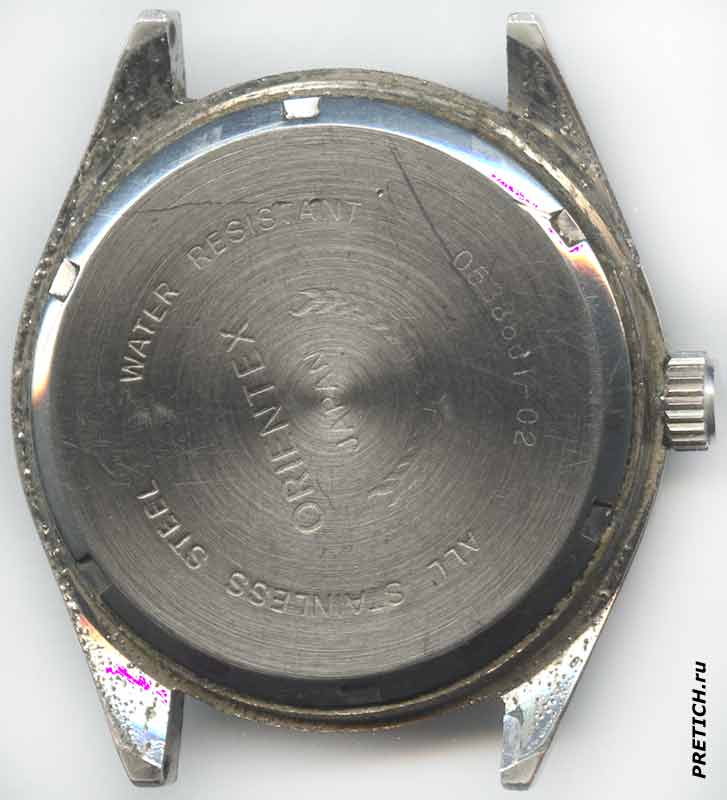

На обратной стороне винтовая крышка, по центру выбито Oreintex, Japan, 05386JT-02, Water Resistant, All Stainless Steel. Крышка из нержавеющей стали, а вот покрытие корпуса с этой стороны, видимо из-за контакта с кожей человека, сильно коррозировало...
Приступаем к разборке. Крышку не так-то просто снять. Хотя она вкручена стандартным образом и есть инструмент... А все из-за того, что корпус изготовлен из какого-то алюминиевого сплава... на нем мелкая резьба не нарезана, а отлита вместе с корпусом... а на стальной задней крышке резьба с большим шагом... халтура, одним словом. На крышке, кстати, есть тоненькое кольцо из какого-то эластичного материала - это какая никакая, а герметизация.

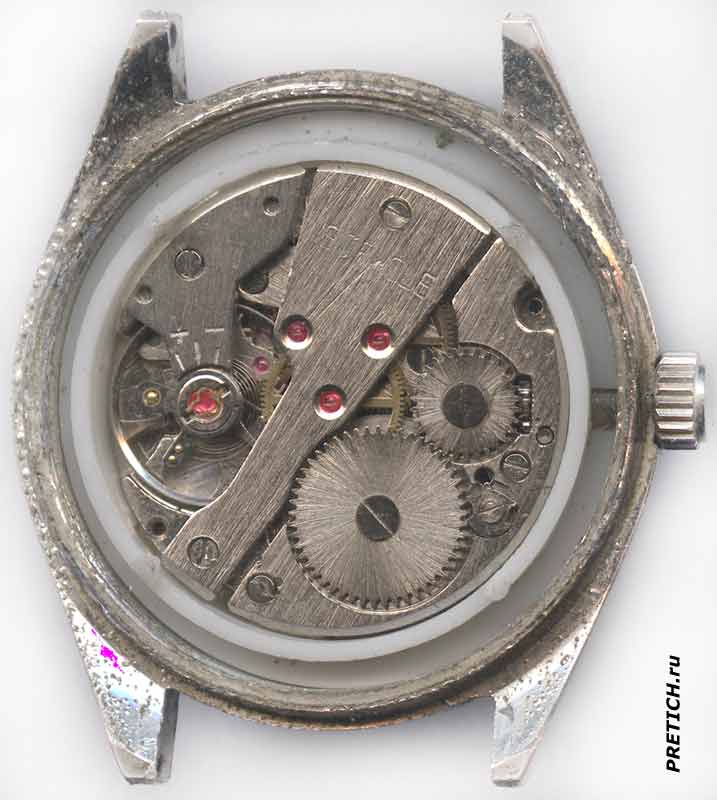

Внутри в пластмассовом вкладыше мы видим механизм часов...

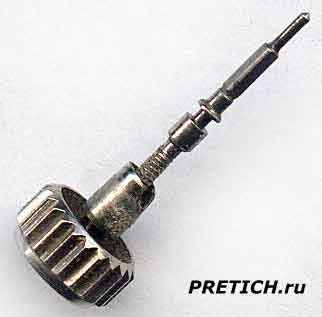

Нажимаем на стопорную кнопку и извлекаем ручку завода...
Извлекаем механизм из корпуса... Стекло часов действительно из стекла, вклеено и легко извлекается.

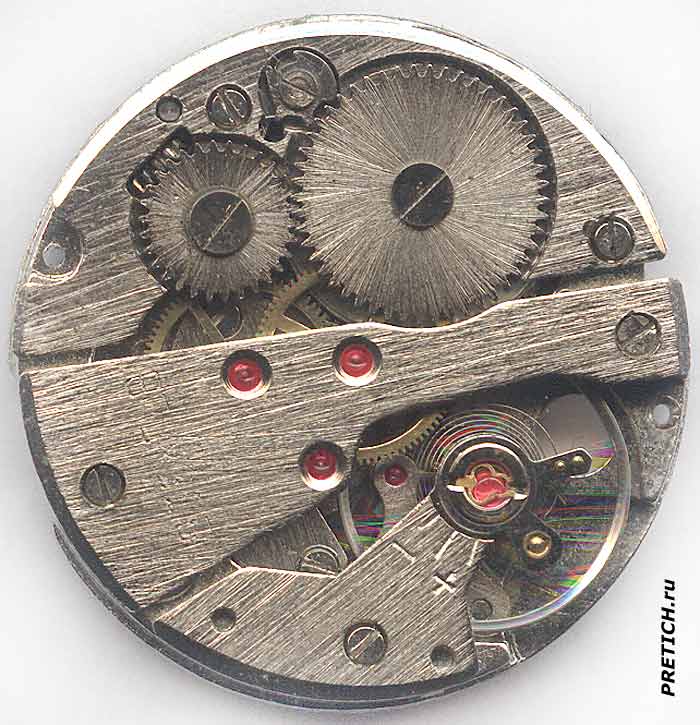

Механизм часов обычный, без всяких оригинальностей... На нем выбито 19 JEWELS - напомню, на циферблате указано 17 камней, а здесь уже 19...

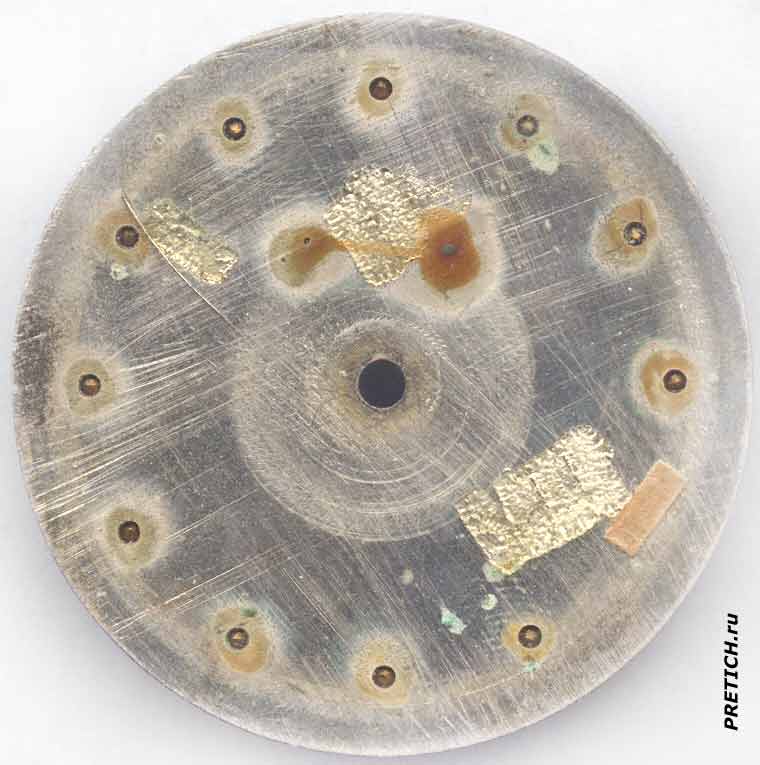

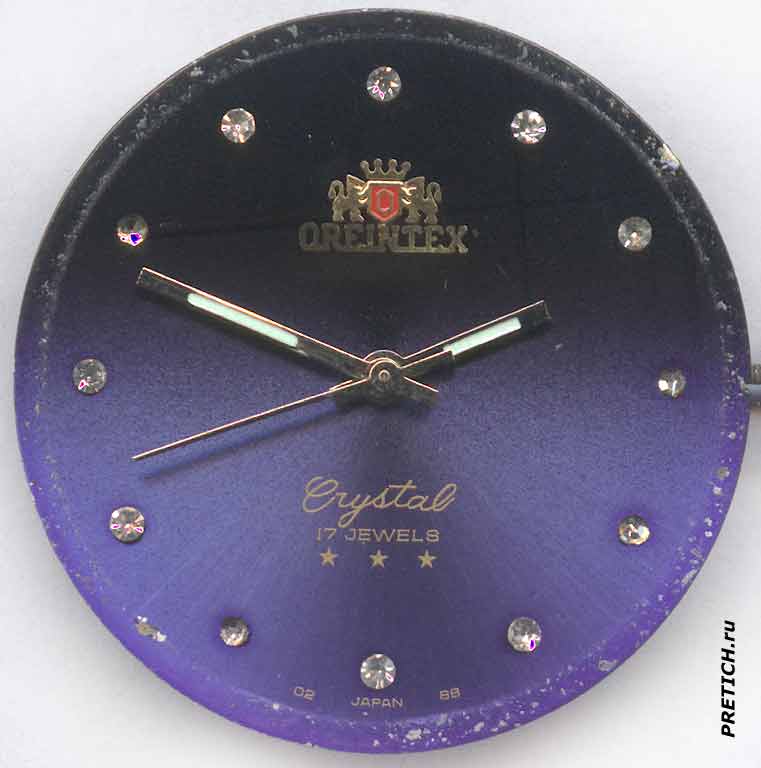

Циферблат изготовлен из латуни, к механизму приклеен несколькими кусочками двустороннего скотча...
+ Щелкните по фото, чтобы увеличить!

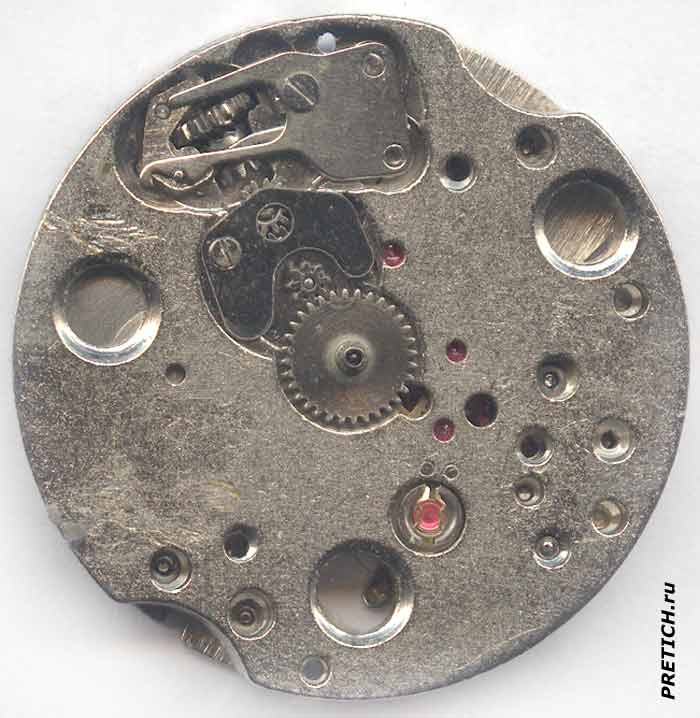

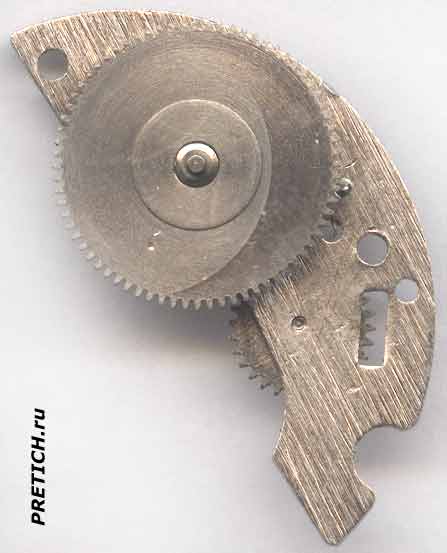

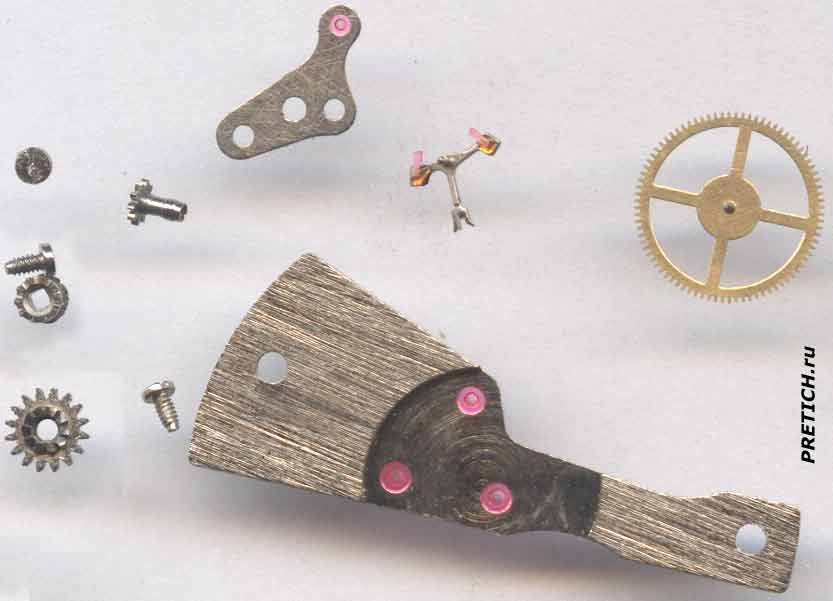

Разбираем механизм, попутно теряем несколько винтиков... Механизм в большинстве своем штамповка, из латуни.
На этом разборка часов Oreintex Crystal 17 Jewels закончена. На мой скромный взгляд неспециалиста - это плохие часы, сделаны как попало. Когда их сделали - не знаю, вероятно, в феврале 1988... потому как внизу циферблата мелкими буквами - 02 JAPAN 88. Сколько они тогда стоили... не знаю. Кстати, я видел эти же часы в корпусе "желтого металла", а правильней с покрытием "под золото". Вероятно есть и другие раскраски... и другие циферблаты и так далее.
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
Статьи по теме:
- Слава или Slava - советские часы, обзоры и разборки
- Часы Командирские - СССР и Россия, обзоры и разборки
- Zaria 2009.1А - советские часы Заря, обзор и разборка
- Заря 1601.2 Школьные - женские часы СССР
- Часы Победа - СССР, Россия - разборка
- Звезда - советские часы, разборка
- Franck Muller - две подделки часов, обзор и разборка
- Rolex Daytona - подделка, обзор и разбор часов
- Luch Quartz кварцевые часы, разборка
- Китайские электронные настенные часы, обзор и разборка
- Маяк или Mayak советские настенные часы
*

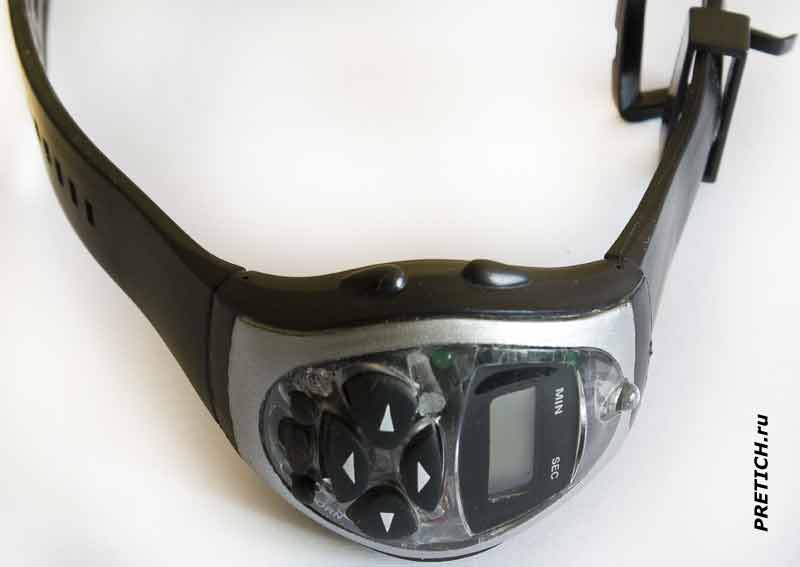

Вот и еще одна китайская штуковина мне попалась... детские электронные часы, без имени... есть только логотип NewRay. А компания New-Ray Toys Company известный производитель детских игрушек из Гонконга. Они делают модели копии автомобилей, но вот насчет часов - неизвестно... Впрочем, это не только часы, но скорее пульт дистанционного управления, вероятно, какими-то управляемыми игрушками...

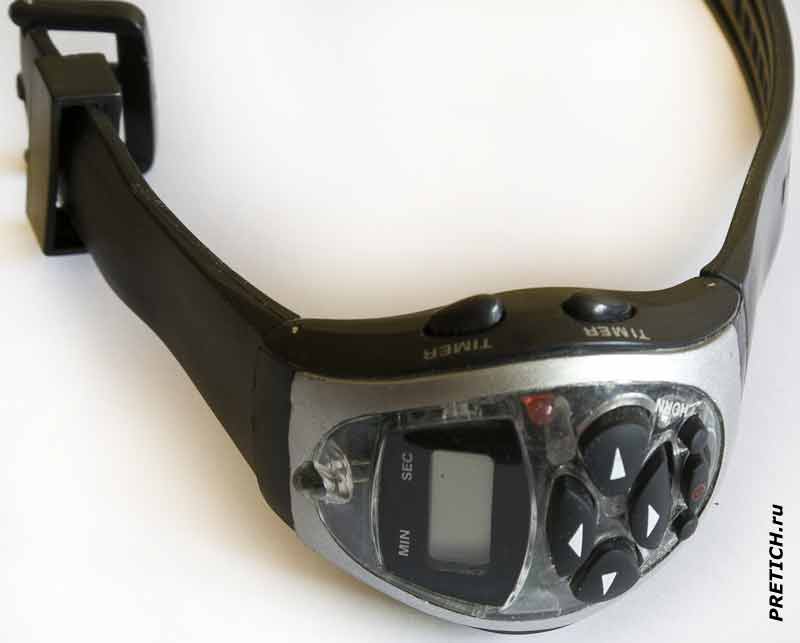

Итак, сравнительно большие, с широким и мягким ремешком, похожим на резину...

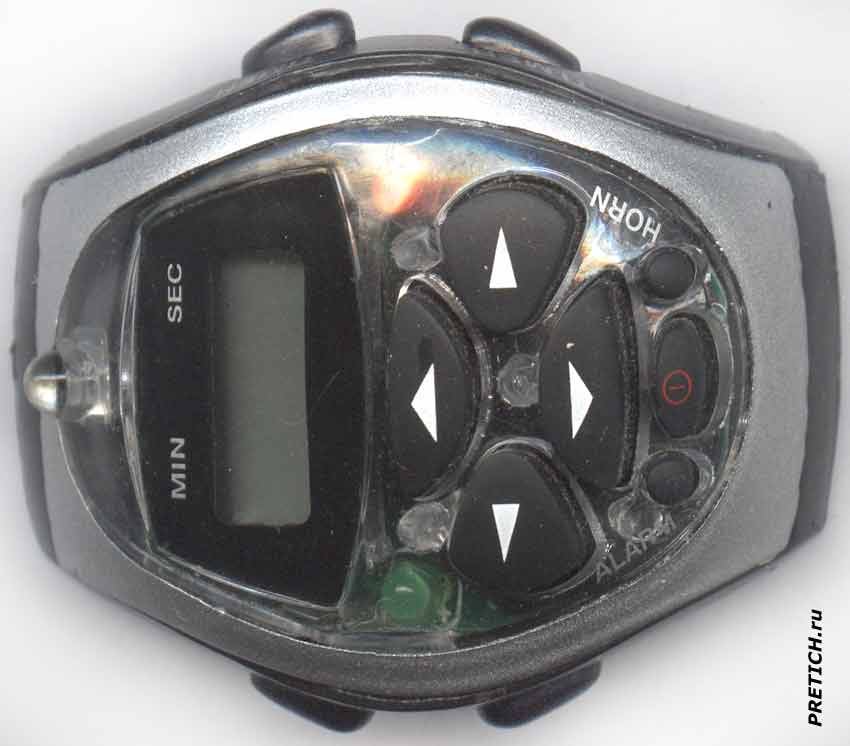

Корпус самого устройства из пластмассы. На передней стороне небольшой монохромный ЖК-дисплей, он показывает время. Над ним выступает большой светодиод - это ИК датчик ПДУ. Под дисплеем семь кнопок управления: влево-вправо, вверх-вниз, кнопка включения и по бокам HORN ALARM. Передняя панель из прозрачного оргстекла, и под ней еще есть светодиоды индикации.
С правого бока на корпусе две кнопки, обе подписаны как TIMER, таймер значит... С левого бока тоже две кнопки, но они муляж.

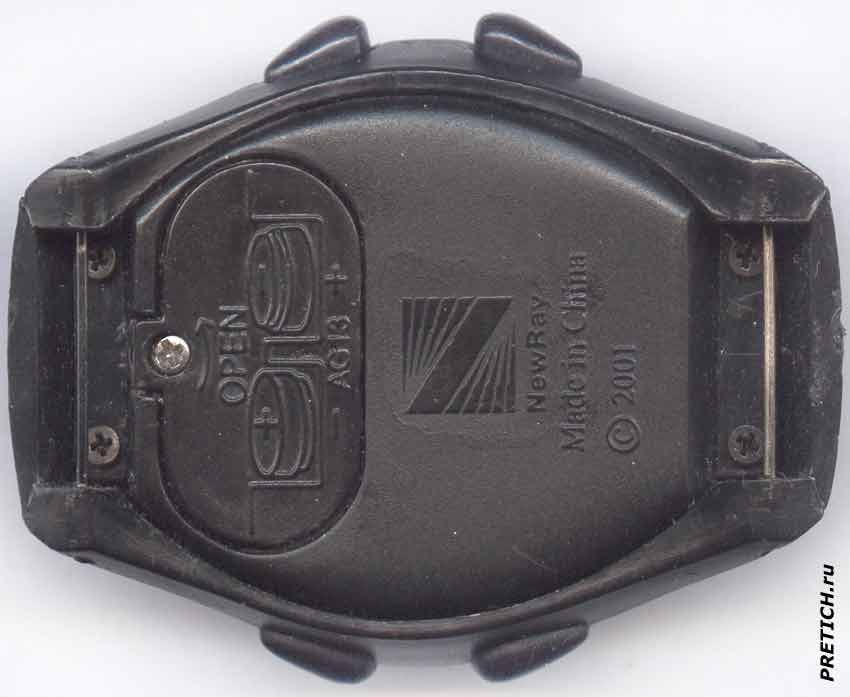

На нижней стороне корпуса отсек для двух батареек, крышка притянута винтом. На ней надпись AG13 - это тип используемых батареек. Ниже уже упоминавшийся логотип и надпись NewRay, затем - Сделано в Китае и ©2001.

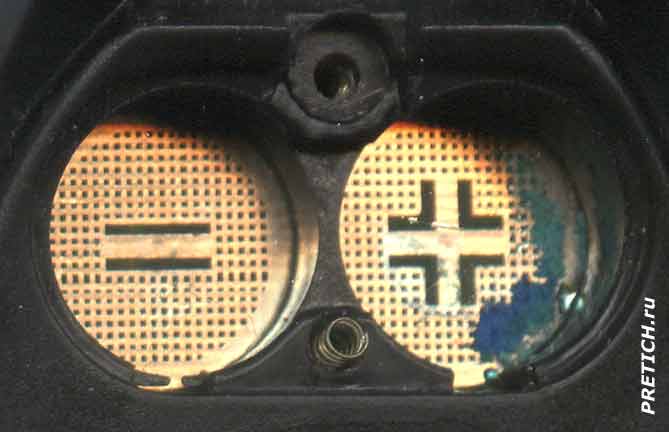

Открываем отсек для батареек, контактные площадки промаркированы большими символами полярности.

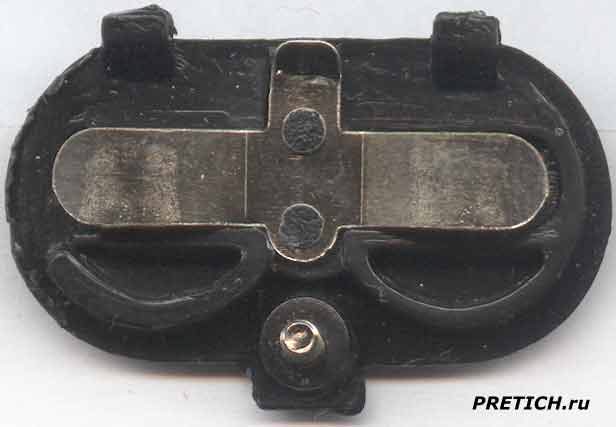

Сама крышка съемная, на ней только контактная пластина.

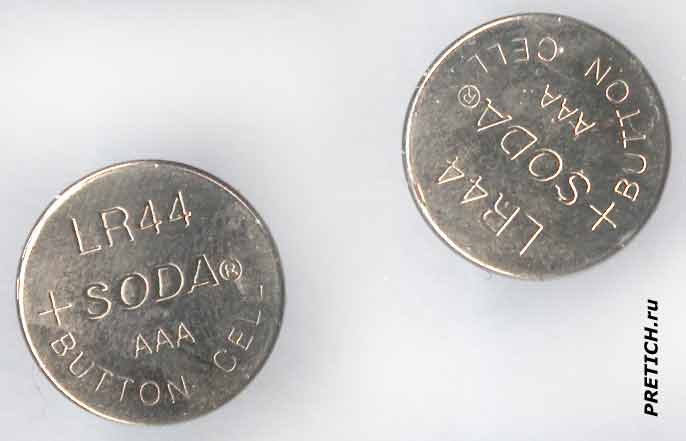

Установлены две батарейки LR44.
Выкручиваем четыре винта на задней крышке, снимаем ее, смотрим внутрь. Там одна плата электроники. Выкручиваем на ней еще два винта и извлекаем ее.

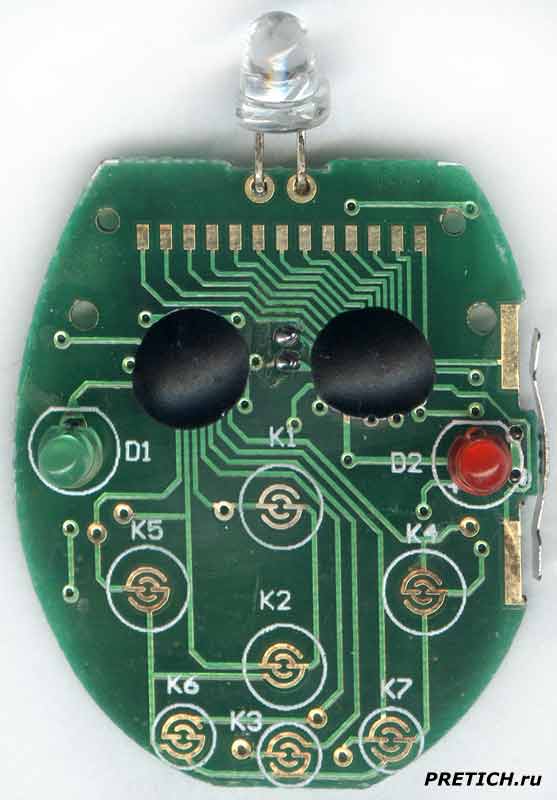

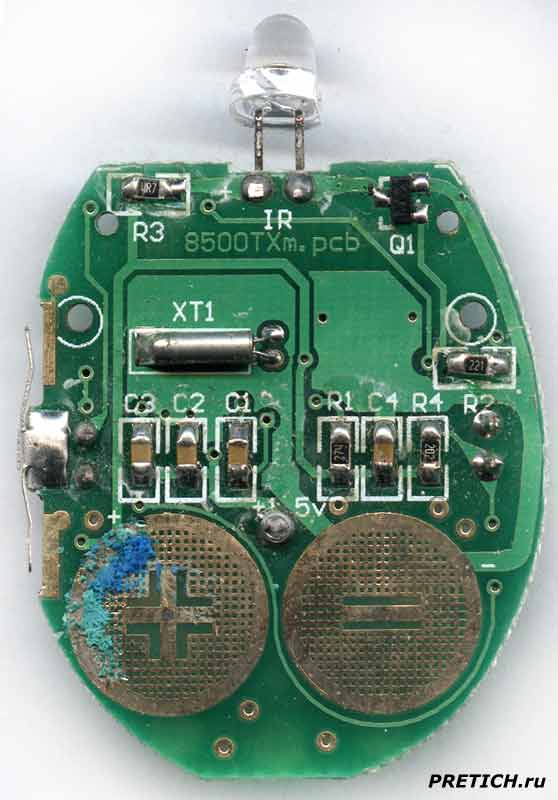

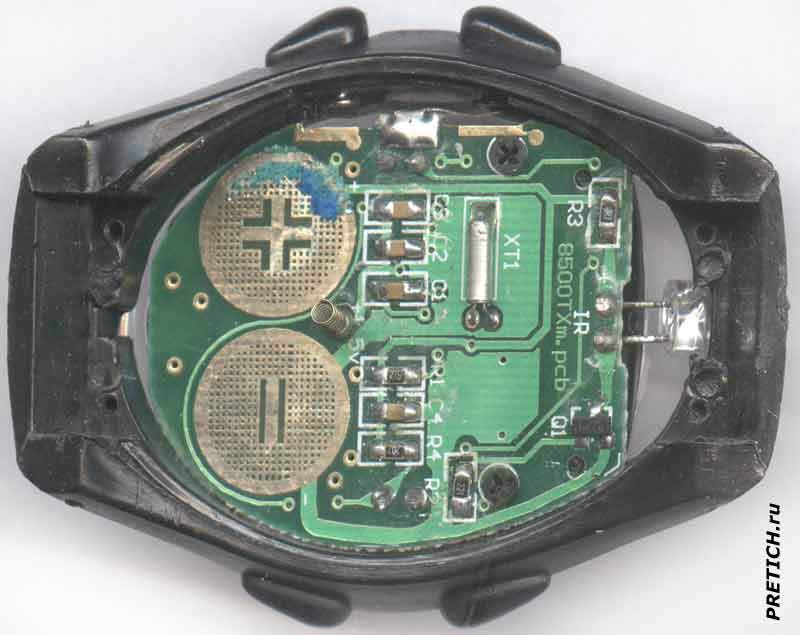

Плата очень простая, на ней маркировка: 8500TXm.pcb. На плате один кварцевый генератор, SMD радиодетали - конденсаторы, резисторы, транзистор. Сбоку пружинящая пластина - кнопки сбоку, при нажатии они контачат с тонкими площадками.

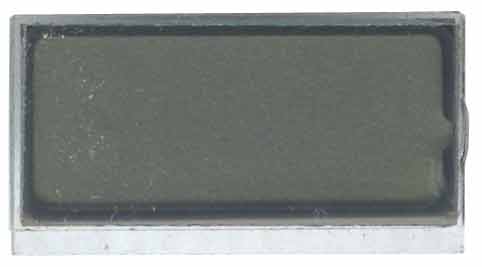

На обратной стороне дисплей - он сразу же отвалился, потому что никак особо не закреплен... С обратной стороны дисплей имеет наклеенную белую полоску.
Сама плата имеет две бескорпусные микросхемы, залитые эпоксидной смолой. Два светодиода - красный и зеленый, и еще один светодиод для работы ПДУ. Затем контактные площадки для кнопок управления и ряд для подключения ЖК-дисплея.
Вот и все - ничего интересного больше в New-Ray нет...
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
Статьи по теме:
- Слава или Slava - советские часы, обзоры и разборки
- Часы Командирские - СССР и Россия, обзоры и разборки
- Zaria 2009.1А - советские часы Заря, обзор и разборка
- Заря 1601.2 Школьные - женские часы СССР
- Часы Победа - СССР, Россия - разборка
- Звезда - советские часы, разборка
- Franck Muller - две подделки часов, обзор и разборка
- Rolex Daytona - подделка, обзор и разбор часов
- Luch Quartz кварцевые часы, разборка
- Китайские электронные настенные часы, обзор и разборка
- Маяк или Mayak советские настенные часы
*

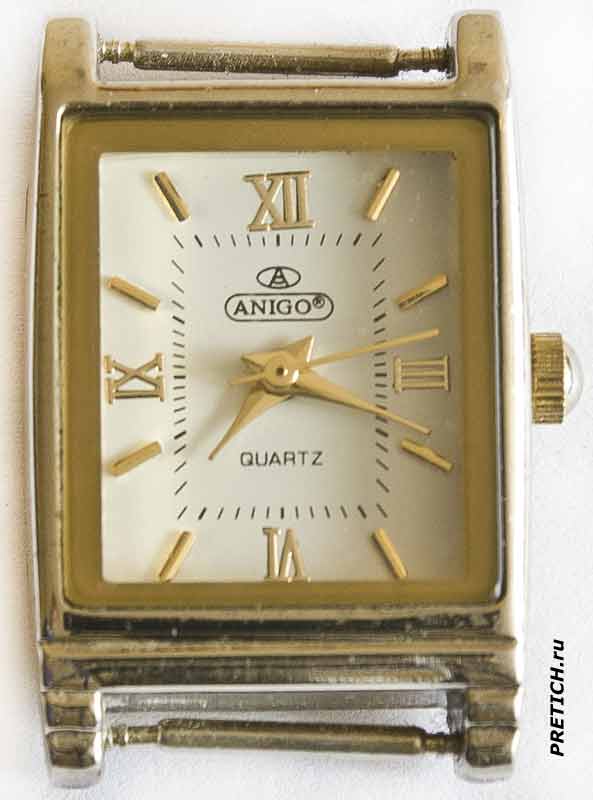

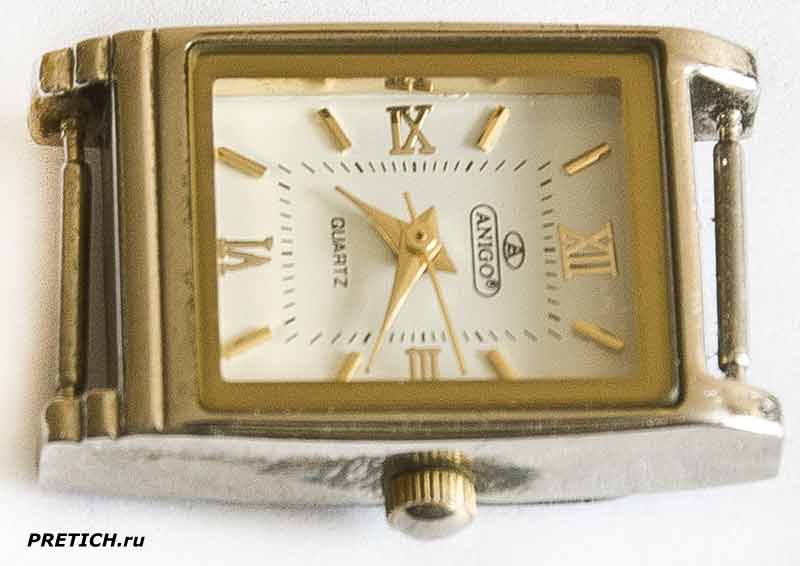

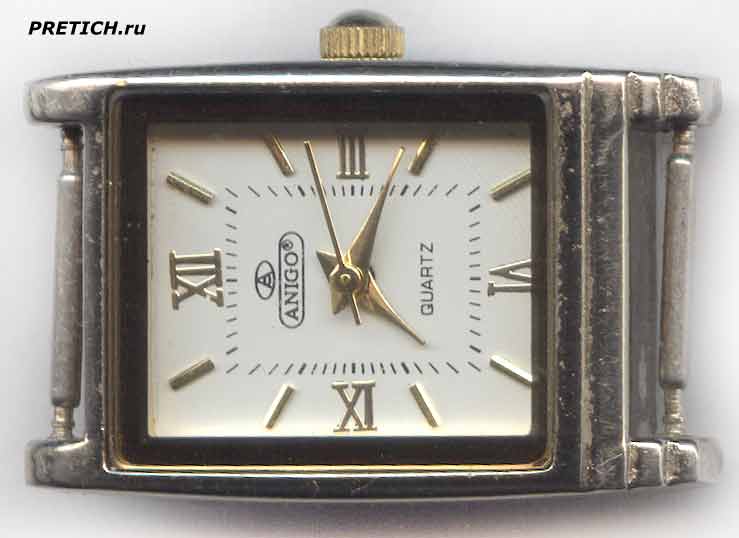

Очередные дешевые китайские часы - ANIGO QUARTZ. Как понятно из названия - это кварцевые часы, по размерам - женские. Не знаю ворованный это дизайн часов, или просто обычное китайское нонейм изделие...
Вероятно, эти часы шли с каким-то ремешком, мне они достались без него... Небольшой корпус цвета под хром или никель. Размеры корпуса часов 29 х 21 х 7,3 мм. Под плоским стеклом видим белый циферблат, по краю изнутри стекла нанесена "золотая" окантовка. Разметка циферблата также "золочеными" символами - римские цифры XII, III, VI и IX, остальные просто полосками. Кроме того по внутренней стороне от них черной краской нанесены штрихи секундной разметки. Стрелки также выполнены "под золото"... На циферблате нанесен неизвестный мне логотип - буква. А в овале, под ним ANIGO, ниже стрелок QUARTZ.

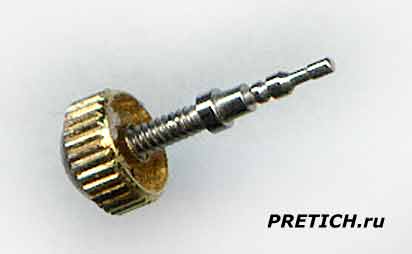

Заводная головка тоже покрыта "золотом" (пишу в кавычках, потому что это никакое не золото).

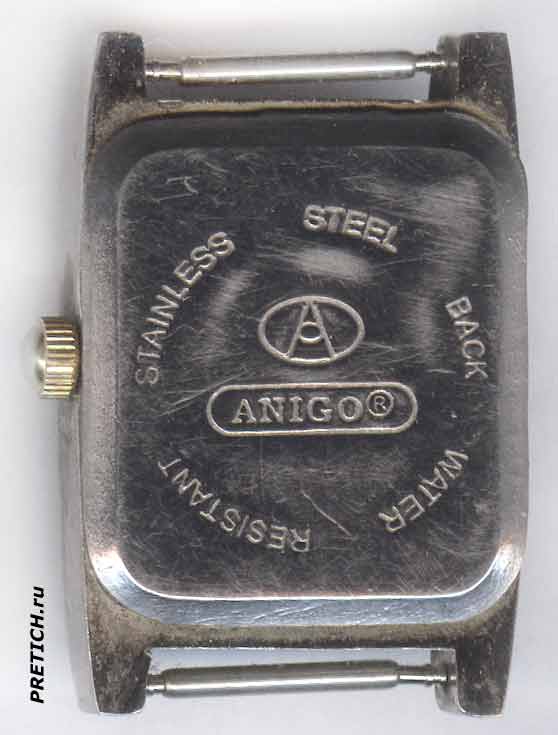

На обратной стороне часов крышка, на ней гравировка, нет - просто выбито: тот же логотип и тот же ANIGO, а по кругу - Stainless Steel Back Water Resistant.

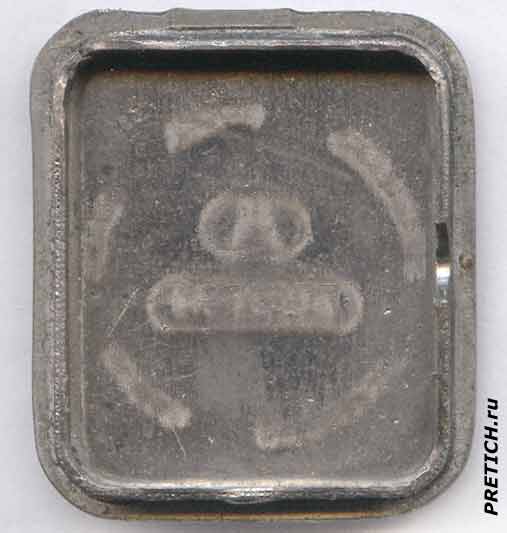

Крышка защелкивающаяся. Снимаем ее. Она изготовлена из нержавеющей стали, никаких герметизирующих прокладок нет. Водонепроницаемость под большим сомнением...

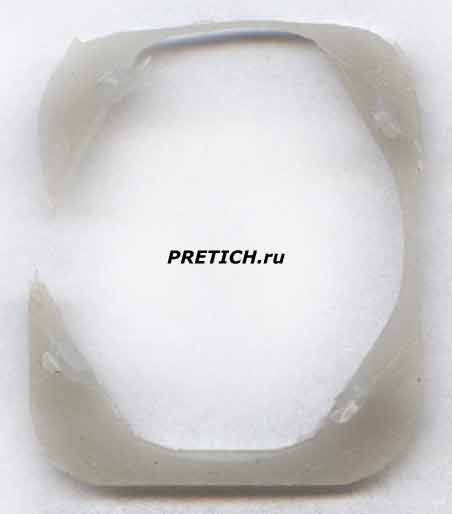

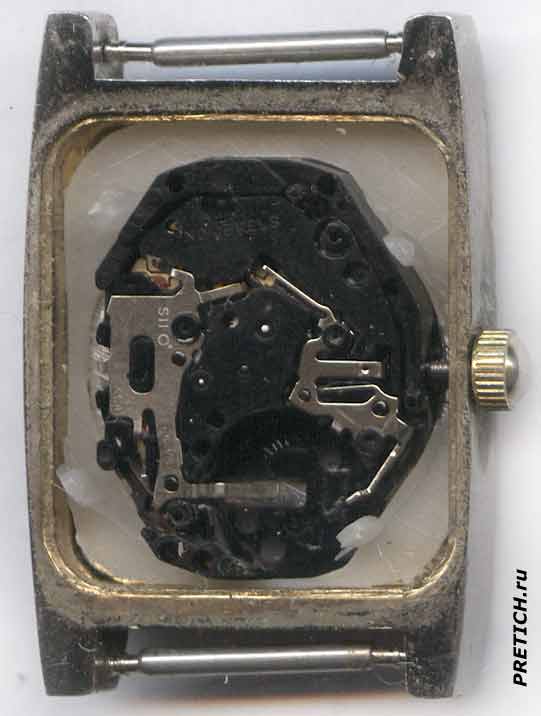

В корпусе установлен кварцевый механизм. По краю он уложен в полиэтиленовый пенал.
Извлекаем ручку перевода стрелок, затем извлекаем механизм.

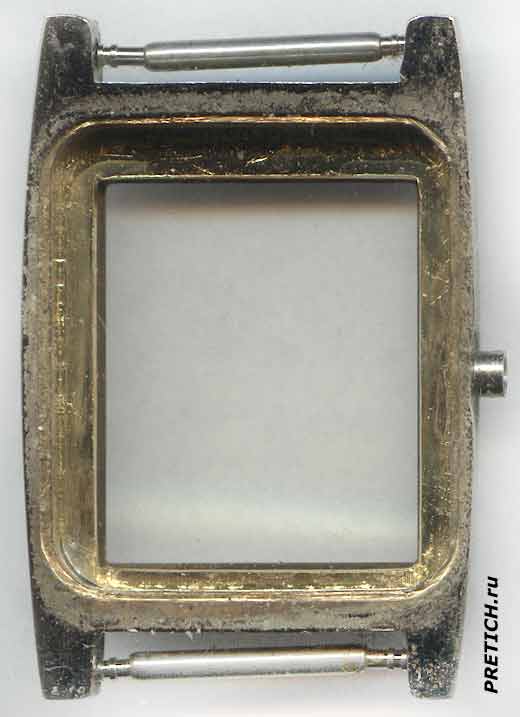

Корпус изготовлен из какого-то "белого" металла - скорее всего алюминиевый сплав... Внутренняя сторона покрыта все тем же липовым золотом... Зато стекло настоящее.
+ Щелкните по фото, чтобы увеличить!
Смотрим на циферблат, ничего, аккуратно сделан, даже симпатично. Цифры и рельефные элементы накладные, к циферблату приделаны через выступающие шпильки...

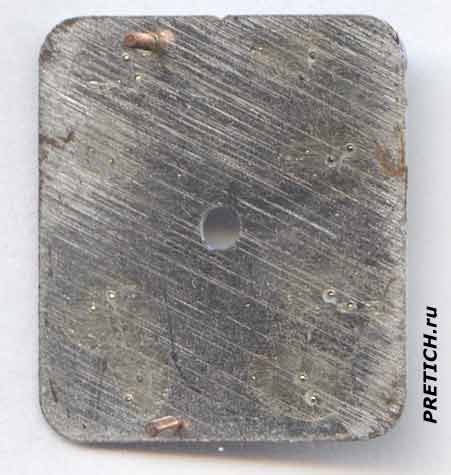

Циферблат изготовлен из магнитной стали, к корпусу механизма крепиться также двумя выступающими шпильками...

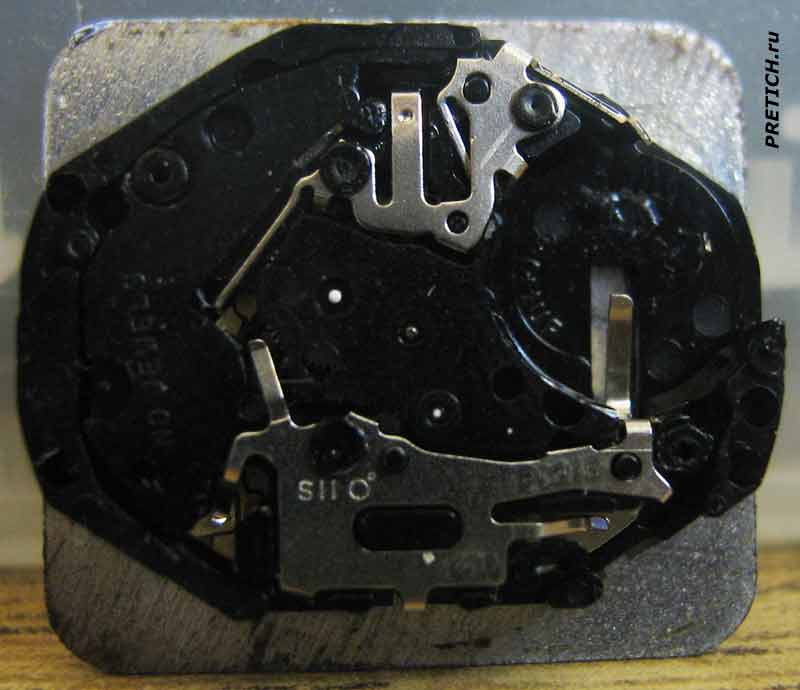

Кварцевый механизм имеет пластмассовый корпус, конструкция обычная - такие же механизмы используют и во многих других китайских кварцевых часах. Этот механизм я уже полностью разбирал и описывал на другом своем сайте - разборка часов BARIHO Quartz A361... потому повторяться не буду, механизм абсолютно идентичен.
В заключение. Часы ANIGO QUARTZ сделаны неплохо, для своей копеечной цены. Это одноразовый товар, как правило, батарейка не успевает разрядиться, как часы ломаются... их выбрасывают без сожаления. Тем не менее, я обнаружил, что в Британии, например, такие часы продаются по 17-18 фунтов стерлингов... что весьма дорого.
Производитель этих часов мне неизвестен, однако под маркой ANIGO я обнаружил массу подделок, вернее сказать - ворованный у именитых часов внешний вид...
Без сожаления бросаем останки этих часов в мусорное ведро, займемся пока чем-нибудь более интересным, например советскими часами...
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
Статьи по теме:
- Слава или Slava - советские часы, обзоры и разборки
- Часы Командирские - СССР и Россия, обзоры и разборки
- Zaria 2009.1А - советские часы Заря, обзор и разборка
- Заря 1601.2 Школьные - женские часы СССР
- Часы Победа - СССР, Россия - разборка
- Звезда - советские часы, разборка
- Franck Muller - две подделки часов, обзор и разборка
- Rolex Daytona - подделка, обзор и разбор часов
- Luch Quartz кварцевые часы, разборка
- Китайские электронные настенные часы, обзор и разборка
- Маяк или Mayak советские настенные часы
*
Сегодня я представлю вам обзор и полную разборку китайских кварцевых наручных часов, в детском исполнении. На часах нет никакого названия лишь на ремешке надписи Spider Man...
+ Щелкните по фото, чтобы увеличить!

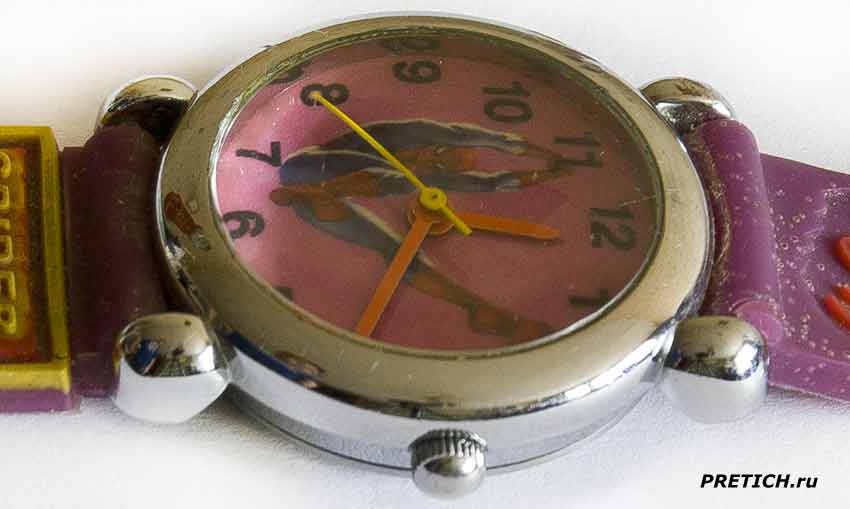

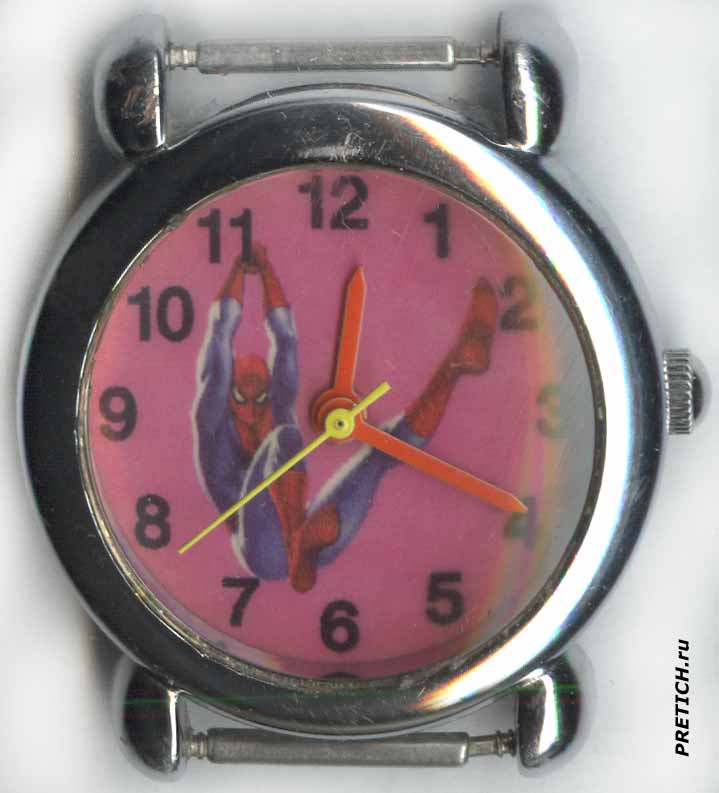

Итак, это круглые по форме часы, в хромированном корпусе. Размеры: 32,5 х 29,6 х 10 мм. Часы оформлены для детей или подростков - мягкий резиновый ремешок розового цвета, с рельефными картинками Человека-паука, Spider Man...
На циферблате так же изображено это нелепое существо - в трико, в красных носках и красных рукавицах... Стрелки красного цвета, секундная стрелка желтая.

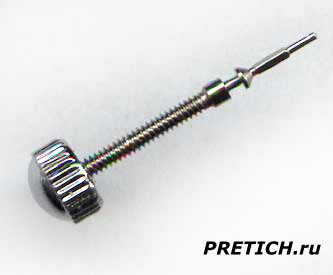

Головка перевода стрелок обычная...

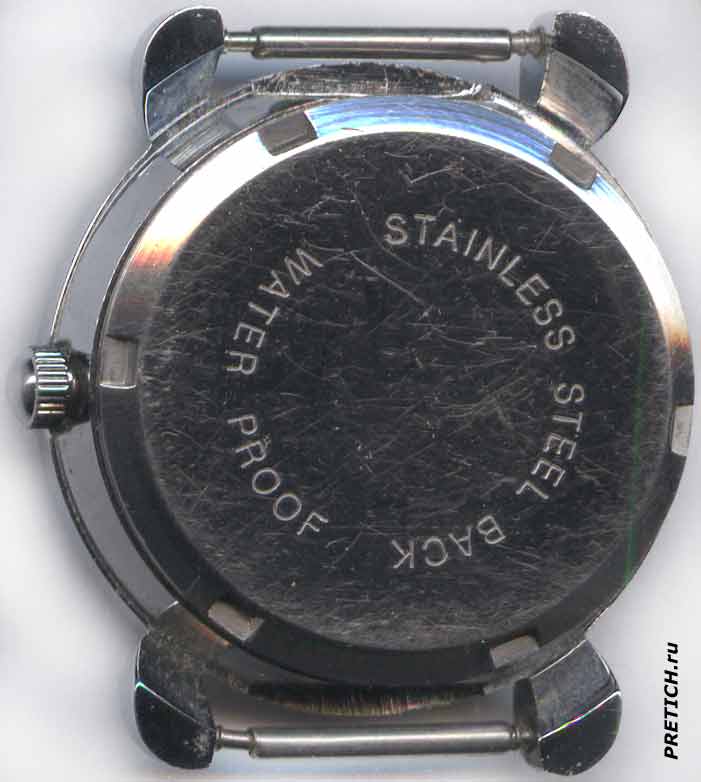

На обратной стороне, на задней крышке, гравировкой нанесено: STAINLESS STEEL BACK WATER PROOF.
Приступаем к разборке этих часов. Задняя крышка имеет выемки, которые обычно бывают у тех часов, у которых задняя крышка отвинчивается. Но здесь это обман, крышка защелкивается. В корпусе есть для удобства и выемка...

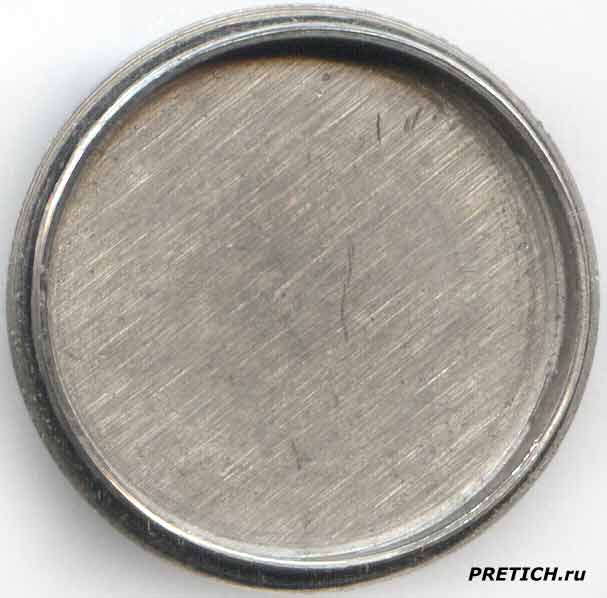

Крышка обычная, штампованная, из нержавеющей стали. Она снабжена резиновой прокладкой, которая должна обеспечивать некоторую герметичность и заявленную защиту от влаги...

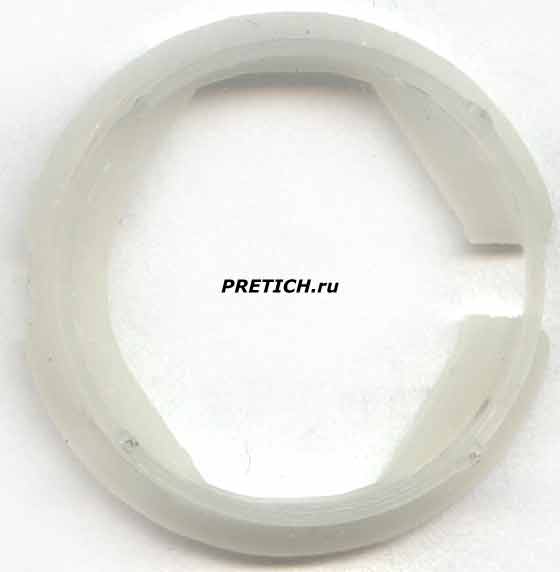

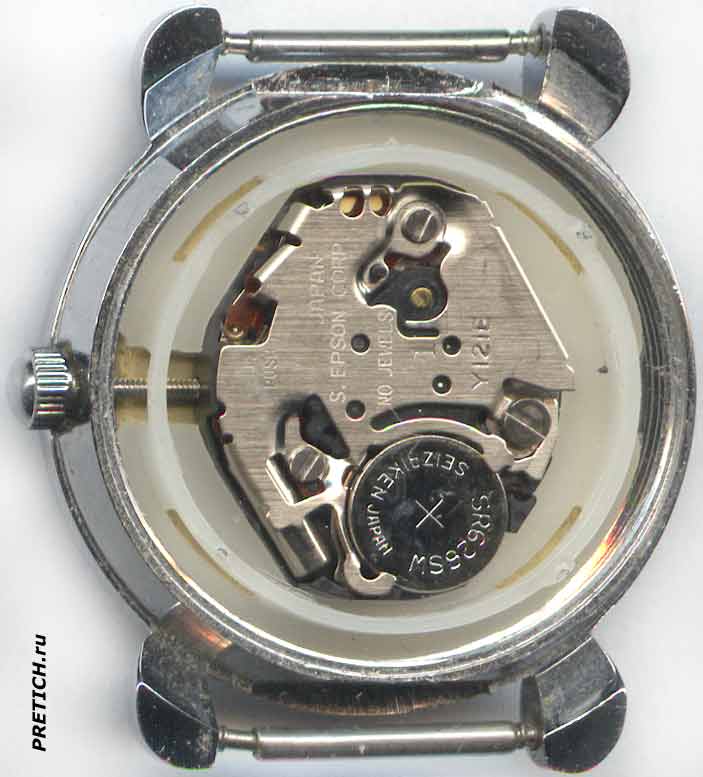

Внутри мы видим кварцевый механизм, который заключен в полиэтиленовый пенал... В механизм установлена одна батарейка SR626SW...

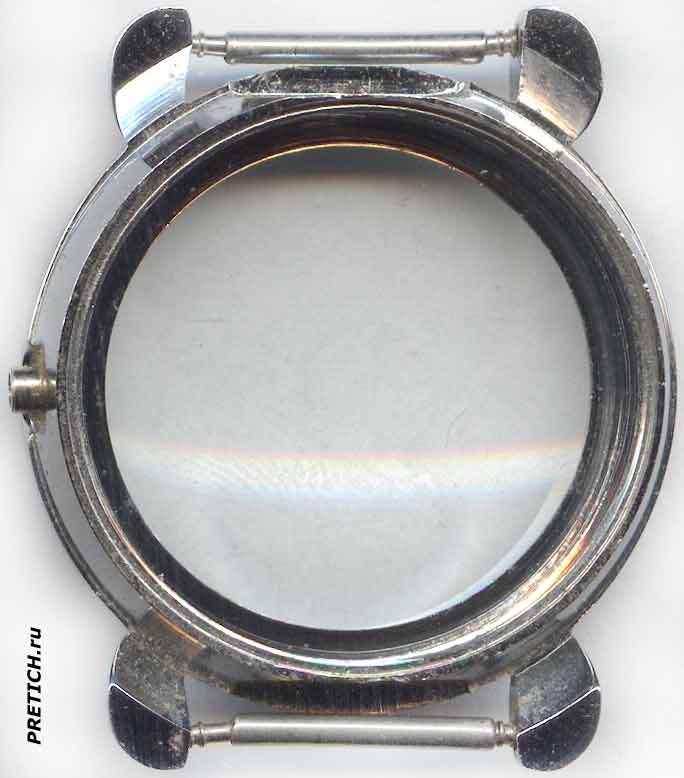

Извлекаем все наружу. Корпус изготовлен из какого-то алюминиевого сплава... Стекло - настоящее стекло, снаружи выпуклое, изнутри плоское, работает как увеличительная линза...

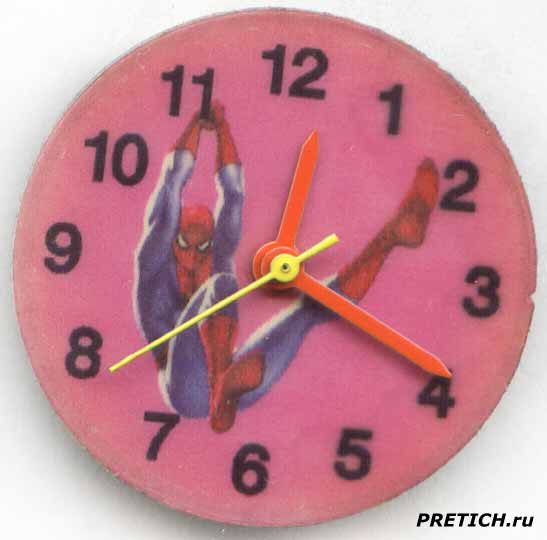

Циферблат диаметром 22 мм, как уже сказал, на нем изображен человек-паук, розовый фон, арабские цифры... цветные стрелки... никаких надписей.

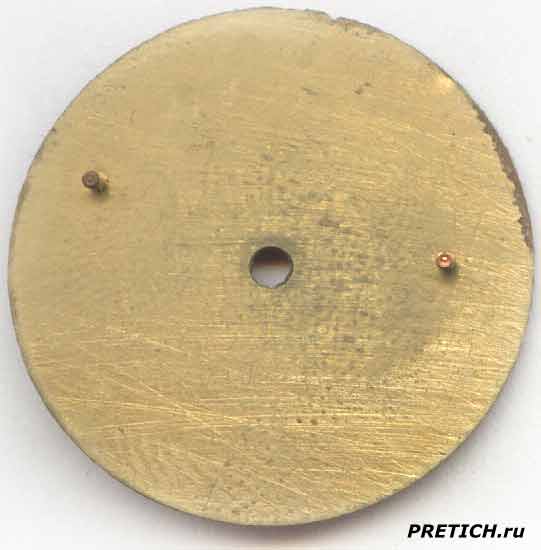

Циферблат изготовлен из латуни, двумя выступающими штифтами он вставляется в механизм часов.

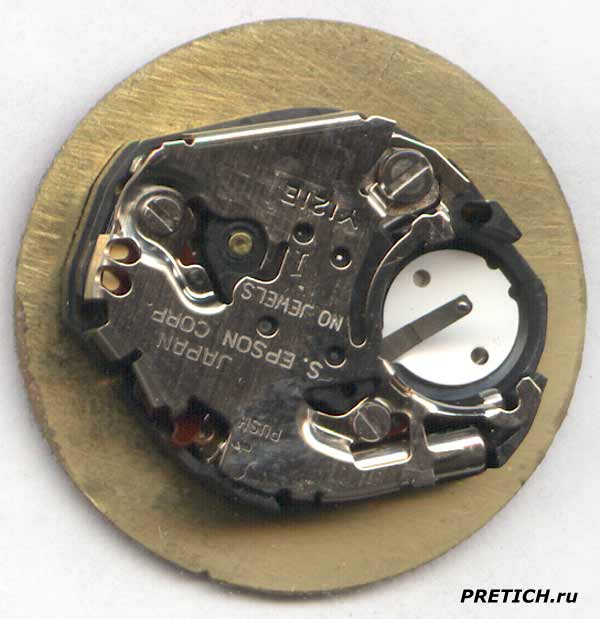

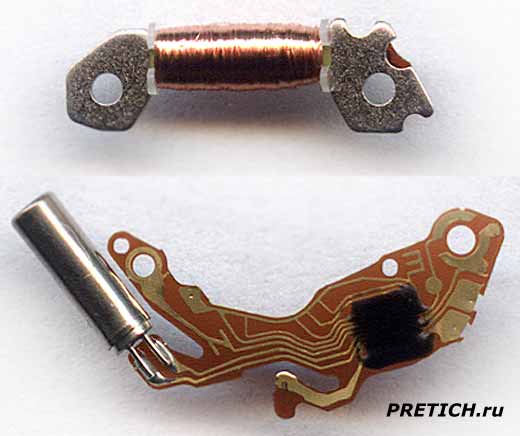

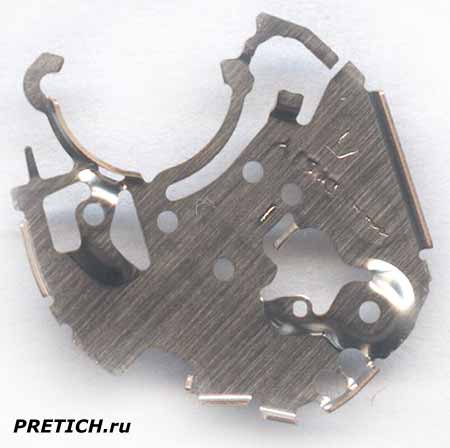

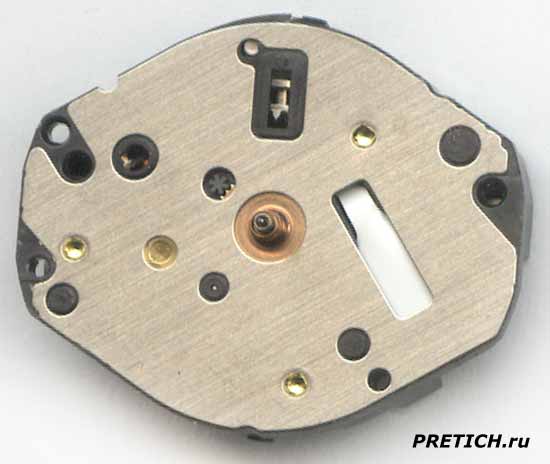

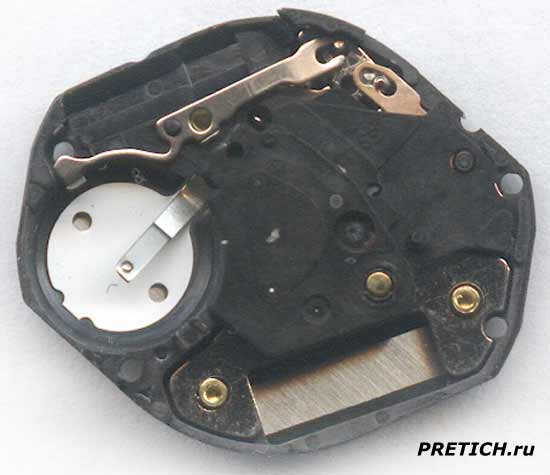

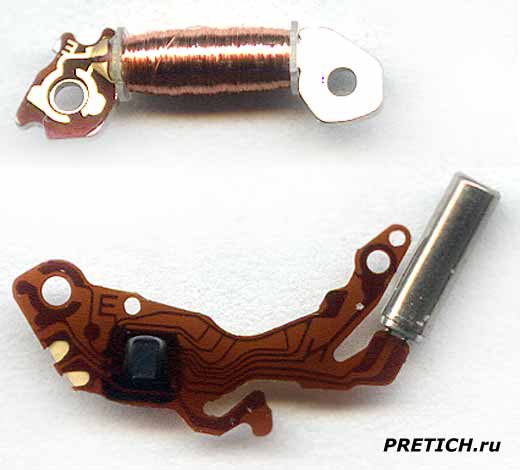

Корпус механизма пластмассовый, с металлическими накладками. На задней выбито: JAPAN S. EPSON CORP. NO JEWELS Y121E. Еще на механизме есть цифра 1. Еще есть надпись PUSH - обозначается кнопка, нажав на которую извлекается головка перевода стрелок. Это очень распространенный кварцевый механизм - дешевый и надежный. Seiko Epson Y121E бывает нескольких модификаций, как я понял, разница заключается в различных посадочных местах для стрелок...
Я уже разбирал часы с таким механизмом SEIKO 7009-206A, только там механизм был промаркирован как Epson AL35E, но он был точной копией этого механизма...
