Заря или Zaria 2009.1 - советские часы, обзор и разборка

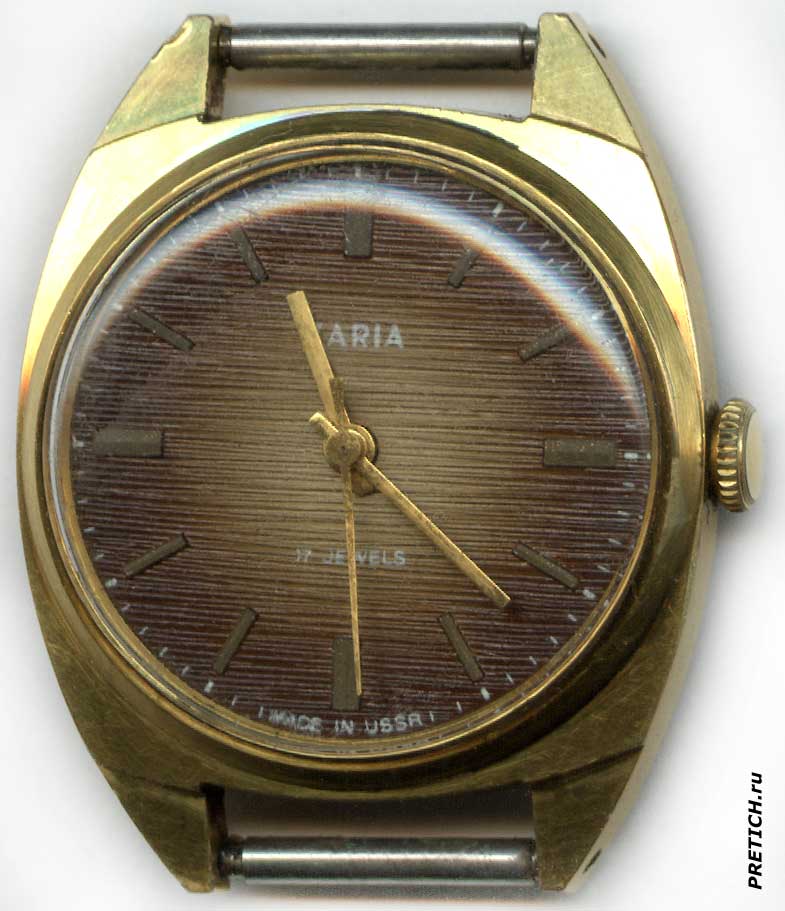

Сегодня мы рассмотрим и полностью разберем советские мужские наручные часы Заря с механизмом 2009.1. Часы изготовлены на Пензенском часовом заводе, примерно в начале 80-х годов... А вообще часы Заря с этим механизмом выпускались с начала 70-х годов...
![Zaria 2009.1 полное описание советских часов Zaria 2009.1 полное описание советских часов](/st/30/27_zaria_2009-1a.jpg)
+ Щелкните по фото, чтобы увеличить!
![Zaria 2009.1 экспортный вариант часов Заря Zaria 2009.1 экспортный вариант часов Заря](/st/30/4_zaria_2009-1a.jpg)

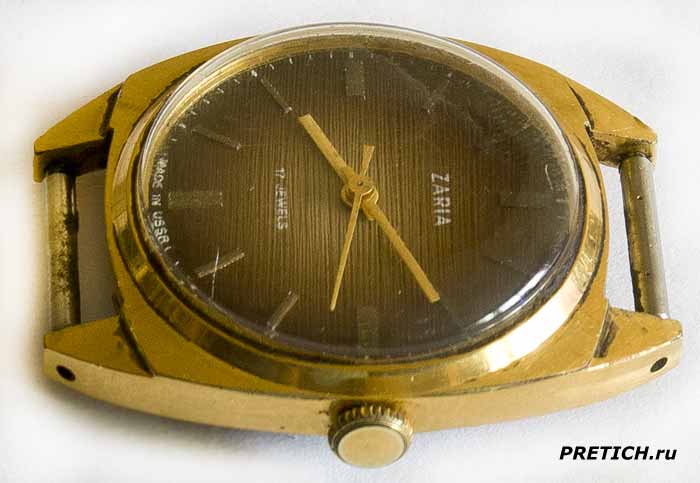

Часы имеют позолоченный корпус, размеры 37,3 х 31,5 х 10,7 мм. Циферблат я опишу позже... Часы, вероятно, изготавливались на экспорт, потому что название написано латинскими буквами - ZARIA. Есть часы Заря с надписью ZARJA, почему здесь стоит буква "i", а там "j" - я не знаю.
![Заря с механизмом 2009.1А СССР Заря с механизмом 2009.1А СССР](/st/30/5_zaria_2009-1a.jpg)
+ Щелкните по фото, чтобы увеличить!

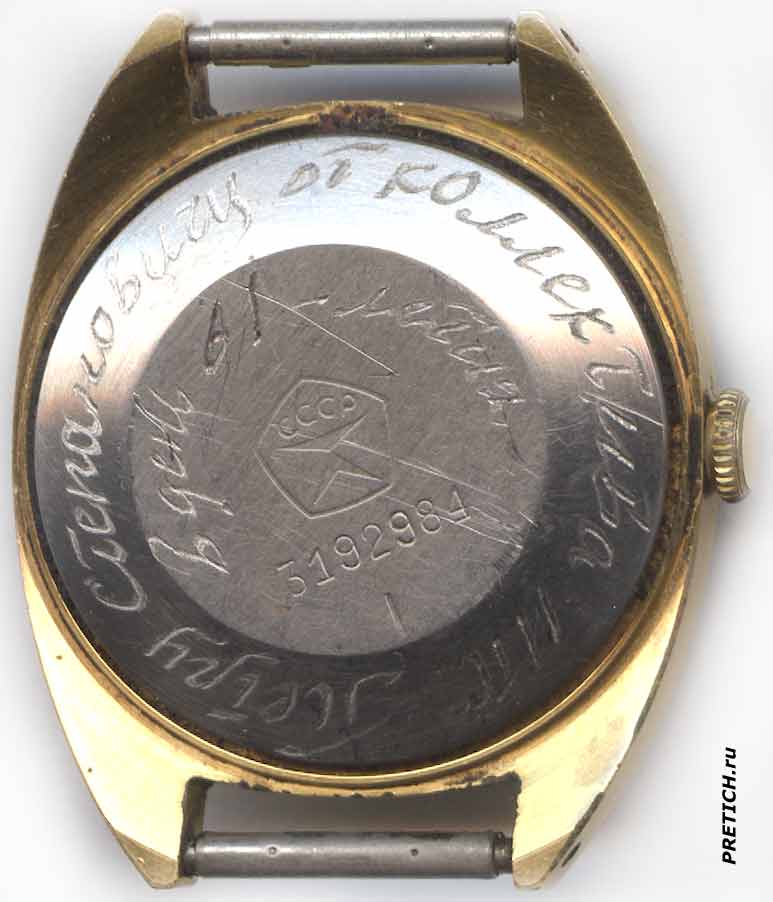

На обратной стороне стальная крышка, по ее центру Знак качества СССР и серийный номер изделия - 3192984. В моем экземпляре часов Заря на задней крышке есть дарственная гравировка...
![Заря, проба на позолоченном корпусе 2009.1 Заря, проба на позолоченном корпусе 2009.1](/st/30/6_zaria_2009-1a.jpg)

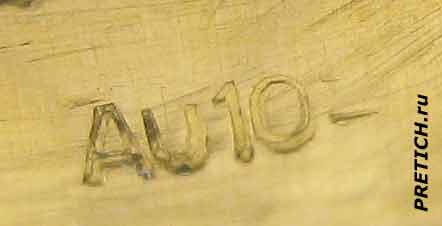

Как уже говорил, корпус часов позолоченный, на нем в районе дужки выбито Au10-, значит толщина золотого слоя 10 микрон, а значок минус обозначает, что эти данные по золотому покрытию на браслет не распространяются.
![Zaria 2009.1а задняя крышка часов Заря Zaria 2009.1а задняя крышка часов Заря](/st/30/13_zaria_2009-1a.jpg)

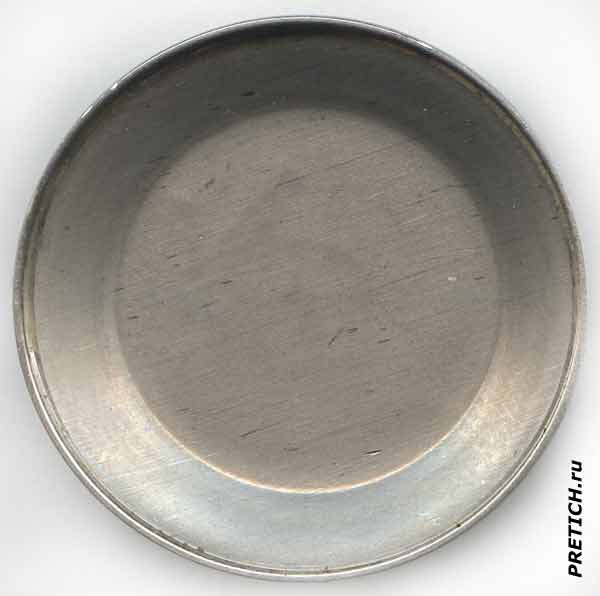

Приступаем к разборке. Задняя крышка защелкивающаяся, на корпусе есть вырез для удобного ее снимания. Крышка из нержавеющей стали, плотно прилегает к корпусу и никаких герметизирующих колец там нет.
![Zaria 2009.1 снимаем заднюю крышку Zaria 2009.1 снимаем заднюю крышку](/st/30/3_zaria_2009-1a.jpg)
![Zaria 2009.1 дополнительная защита часов Заря Zaria 2009.1 дополнительная защита часов Заря](/st/30/14_zaria_2009-1a.jpg)

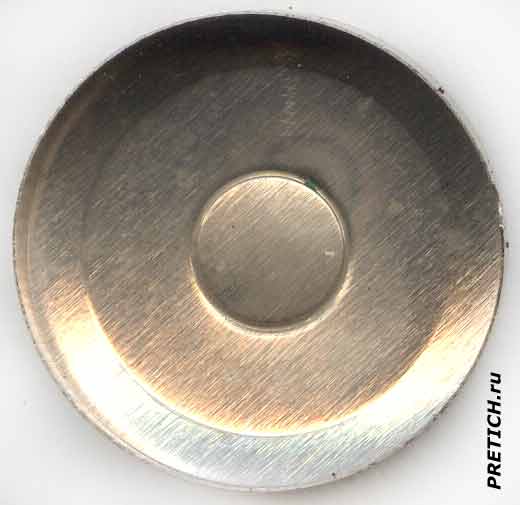

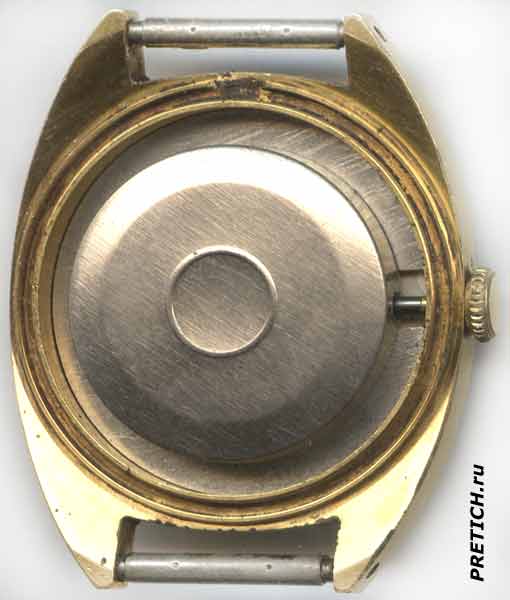

Внутри мы видим еще одну крышку, тоже из нержавейки, но тонкой, она закрывает часовой механизм.
![Zaria 2009.1А разборка советских часов Заря Zaria 2009.1А разборка советских часов Заря](/st/30/2_zaria_2009-1a.jpg)
+ Щелкните по фото, чтобы увеличить!

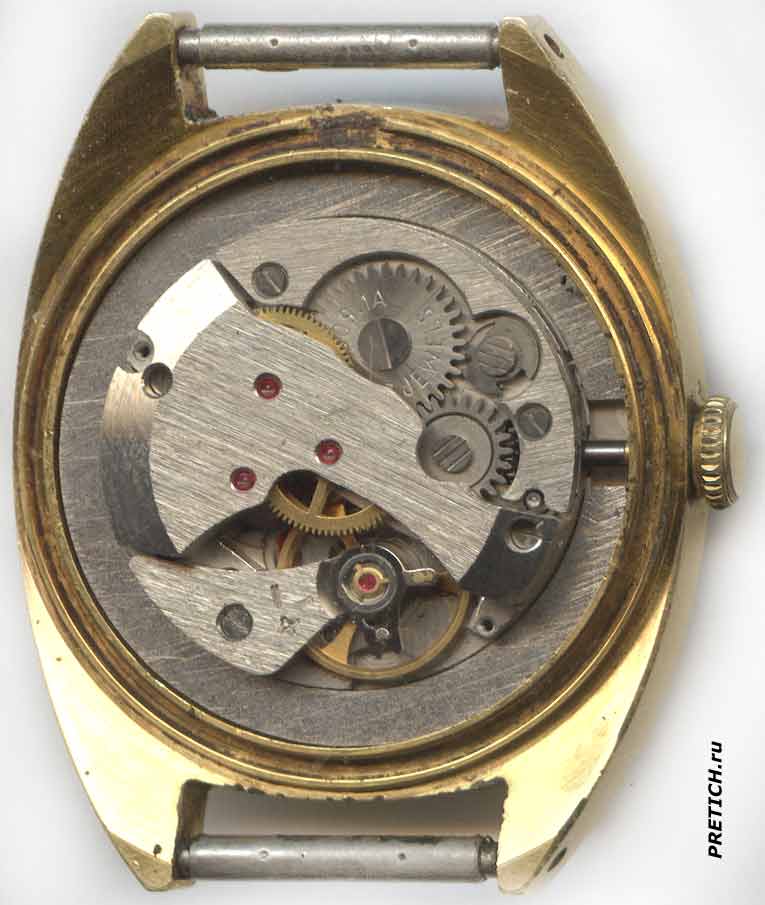

Сняв эту крышку, видим механизм часов. Внутри чисто, хотя часы, судя по всему, долго были в эксплуатации... По краю идет тонкое разрезное кольцо из латуни с хромировкой - оно центрирует механизм внутри корпуса.
![Заря-2009.1 головка заводки часов Заря-2009.1 головка заводки часов](/st/30/12_zaria_2009-1a.jpg)

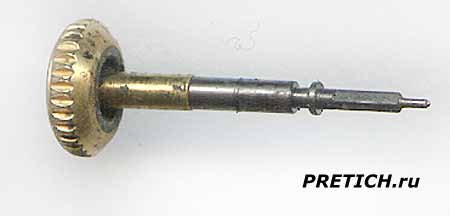

Нажимаем кнопку блокирующую заводную головку, извлекаем ее.
![Заря 2009.1А позолоченный корпус часов Au10- Заря 2009.1А позолоченный корпус часов Au10-](/st/30/11_zaria_2009-1a.jpg)

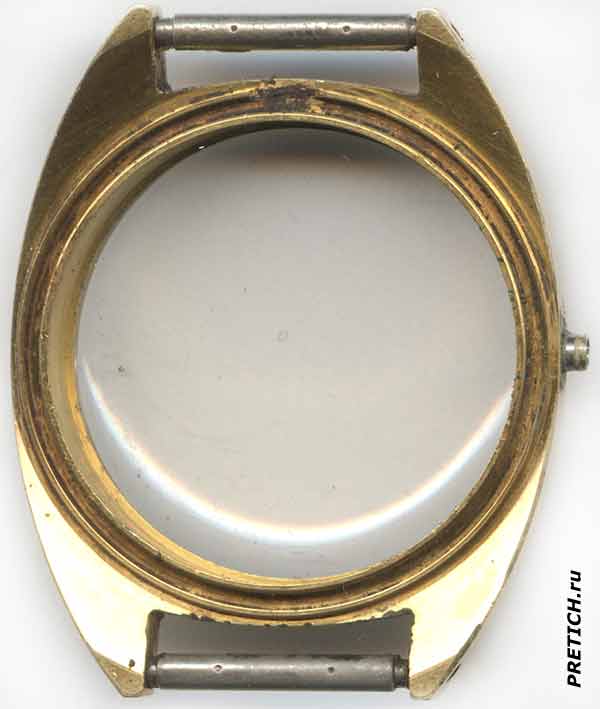

Затем извлекаем весь механизм. Смотрим корпус изнутри. Он изготовлен из латуни с позолотой. Стекло - пластик, вернее оргстекло... Снимается легко, выдавливанием изнутри наружу.
![Zaria 2009.1 циферблат часов Made in USSR Zaria 2009.1 циферблат часов Made in USSR](/st/30/1_zaria_2009-1a.jpg)

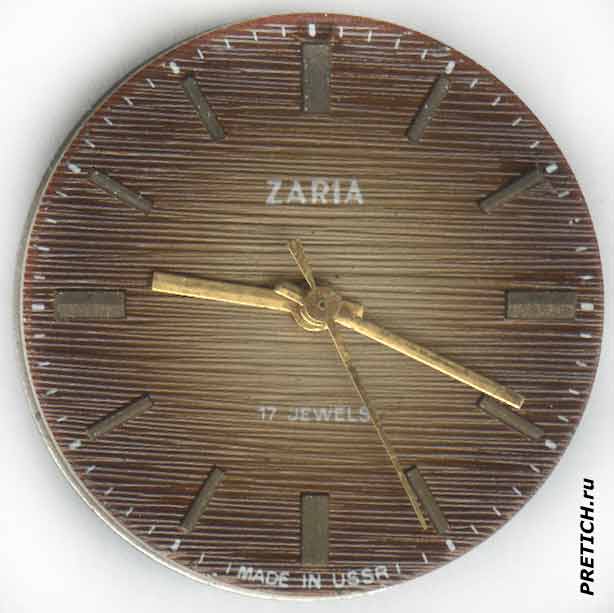

Циферблат круглый, диаметром 25 мм. Лицевая сторона имеет рифленую или текстурную поверхность. По краю идет секундная шкала, нанесенная белой краской. Затем идут как бы накладные часовые деления. Они когда-то также были позолочены, но в силу каких-то обстоятельств позолота вся слезла (вполне вероятно, там была не позолота, а что-то ее имитирующее). Стрелки прямые, строгие, позолоченные. На циферблате написано: ZARIA, 17 JEWELS, MADE IN USSR.
![Zaria 2009.1 циферблат с обратной стороны Zaria 2009.1 циферблат с обратной стороны](/st/30/9_zaria_2009-1a.jpg)

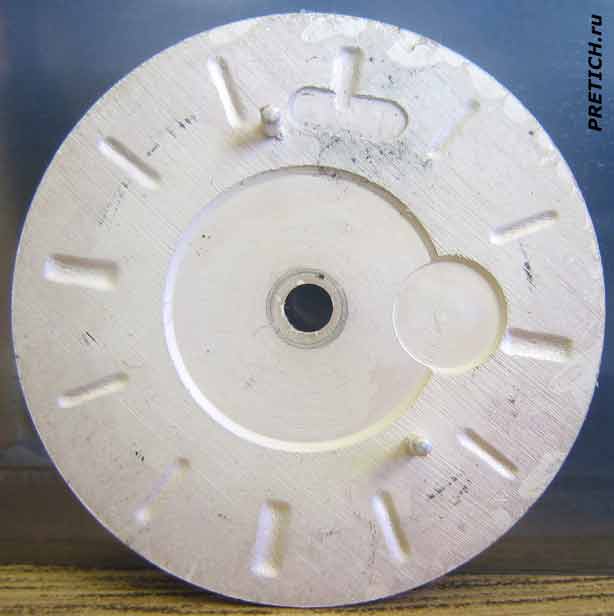

Циферблат крепиться к механизму двумя штифтами, которые фиксируются винтиками. С обратной стороны мы видим, что циферблат покрыт серебром, часовые деления выштампованы. Также видны посередине проточки на станке, и еще фрезерная проточка - углубления, необходимые для работы механизма. Изготовлен циферблат из латуни.
![Заря 2009.1А механизм часов СССР, описание Заря 2009.1А механизм часов СССР, описание](/st/30/8_zaria_2009-1a.jpg)
![Заря-2009.1А часовой механизм советских часов Заря-2009.1А часовой механизм советских часов](/st/30/7_zaria_2009-1a.jpg)

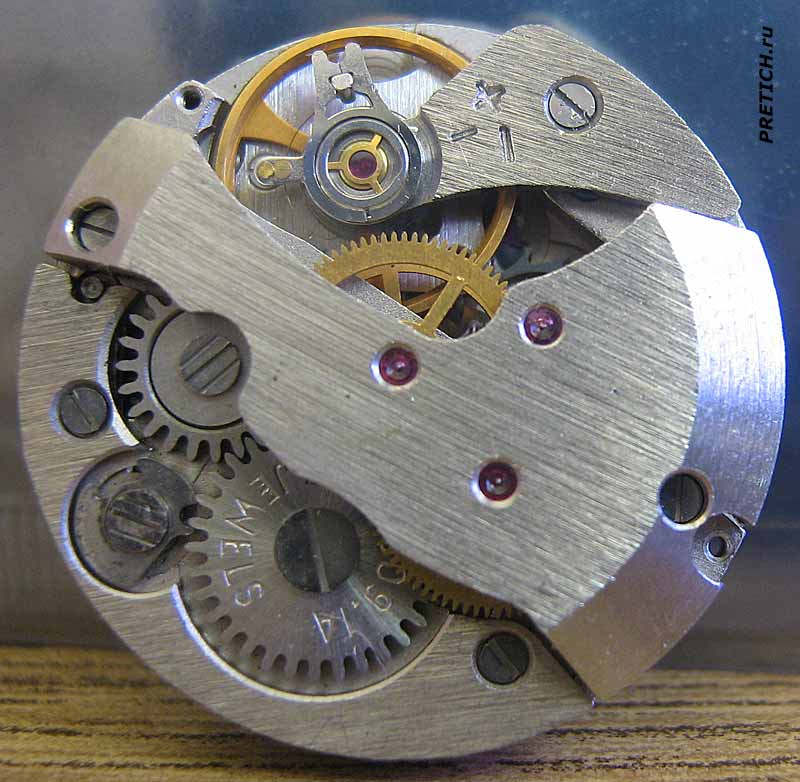

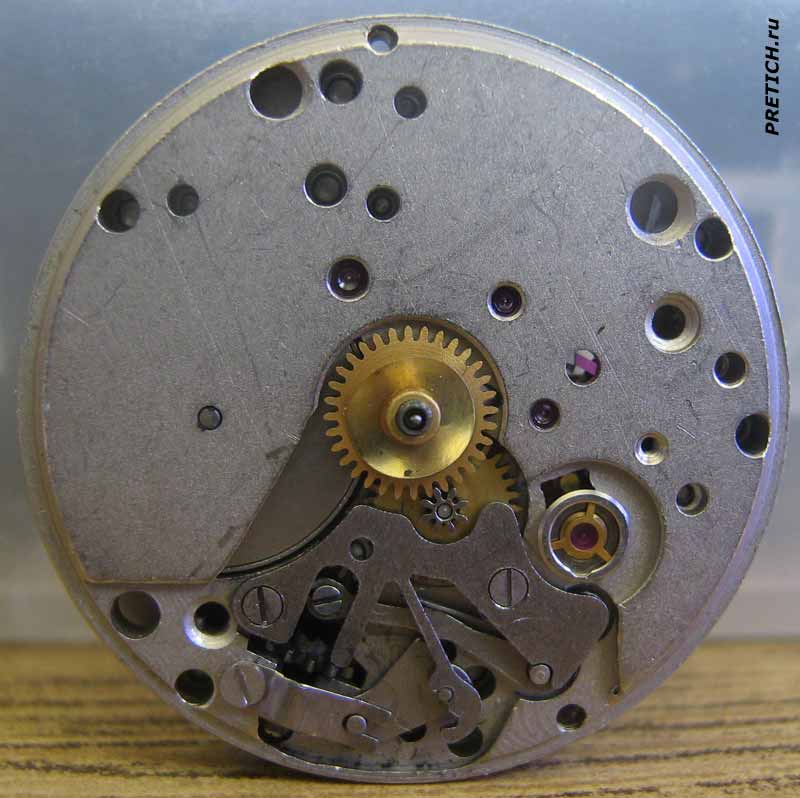

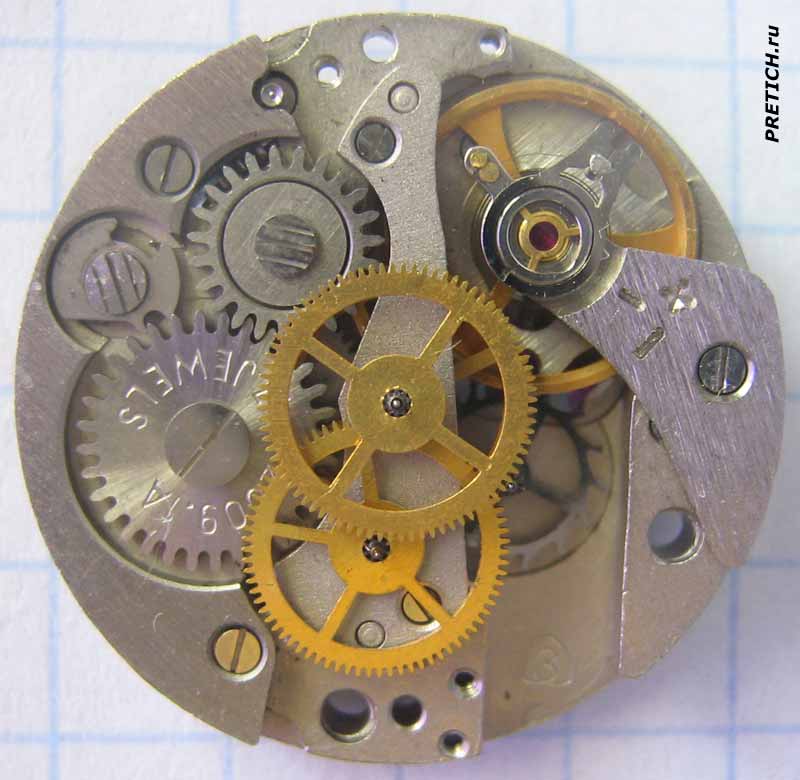

Механизм часов Заря имеет диаметр 20,4 мм, высоту 6,4 мм. Он относится к механизмам серии Заря-2009.1
![Заря 2009.1А разборка часового механизма Заря 2009.1А разборка часового механизма](/st/30/10_zaria_2009-1a.jpg)
![Zaria 2009.1 из чего состоит механизм часов Zaria 2009.1 из чего состоит механизм часов](/st/30/15_zaria_2009-1a.jpg)
![Заря 2009.1А маркировка на часовом механизме Заря 2009.1А маркировка на часовом механизме](/st/30/16_zaria_2009-1a.jpg)

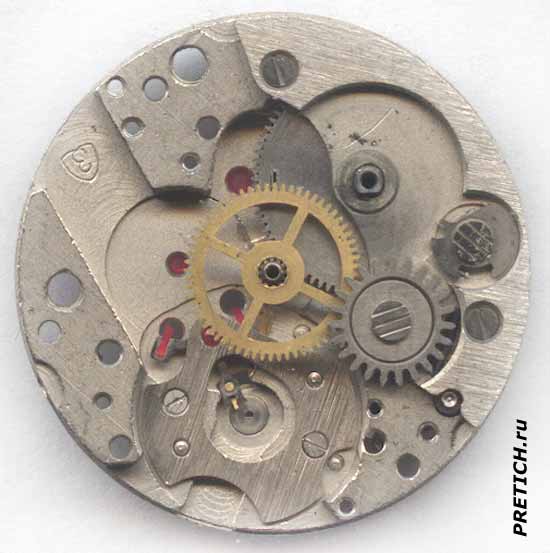

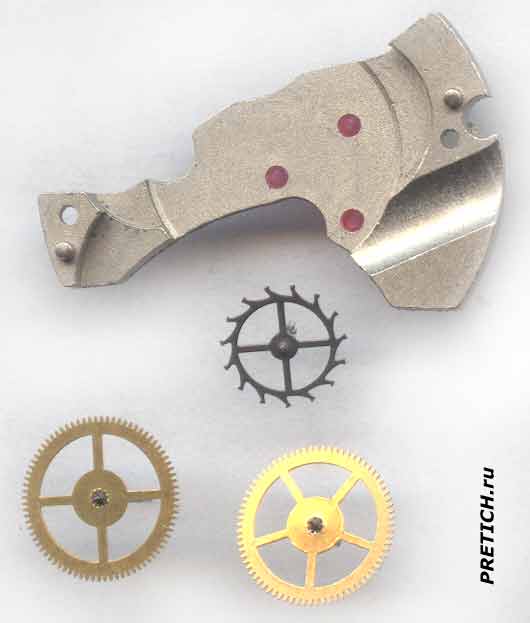

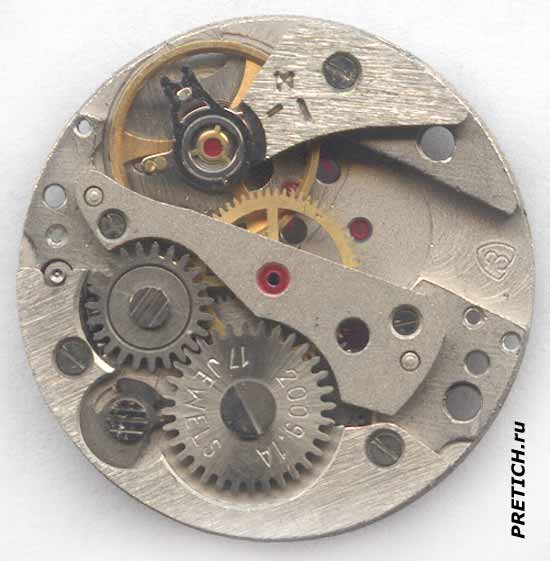

Приступаем к разборке... И тут же на одной шестерне находим маркировку: 2009.1A 17 JEWELS. Вот так точно называется этот механизм: Заря-2009.1А
![Заря 2009.1А схема механизма часов Заря 2009.1А схема механизма часов](/st/30/17_zaria_2009-1a.jpg)
![Zaria 2009.1 балансир и мост часов Zaria 2009.1 балансир и мост часов](/st/30/18_zaria_2009-1a.jpg)
![Заря 2009.1 полная разборка механизма Заря 2009.1 полная разборка механизма](/st/30/20_zaria_2009-1a.jpg)
![Заря 2009.1 все элементы часов, шестерни Заря 2009.1 все элементы часов, шестерни](/st/30/19_zaria_2009-1a.jpg)
![Zarja 2009.1А платина механизма часов Zarja 2009.1А платина механизма часов](/st/30/21_zaria_2009-1a.jpg)
![Zaria 2009.1 ремонт часов, реставрация Zaria 2009.1 ремонт часов, реставрация](/st/30/22_zaria_2009-1a.jpg)

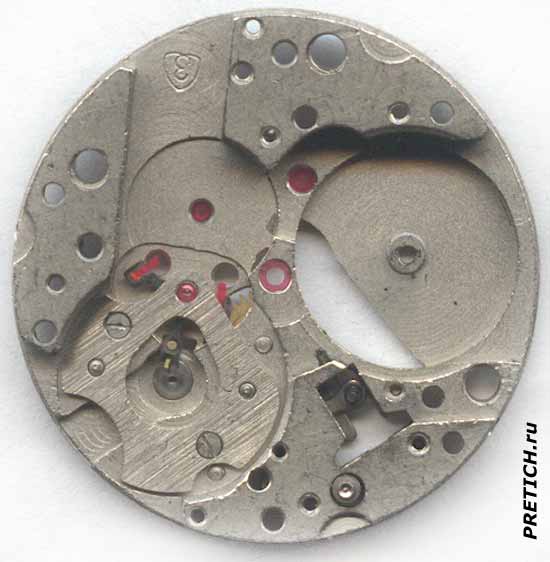

На корпусе находим клеймо - логотип в виде буквы З в закругленном треугольнике... Это логотип часов Заря Пензенского часового завода.
![Заря-2009.1 барабан с часовой пружиной Заря-2009.1 барабан с часовой пружиной](/st/30/23_zaria_2009-1a.jpg)
![часовая пружина восьмеркой в Заря 2009.1 часовая пружина восьмеркой в Заря 2009.1](/st/30/24_zaria_2009-1a.jpg)

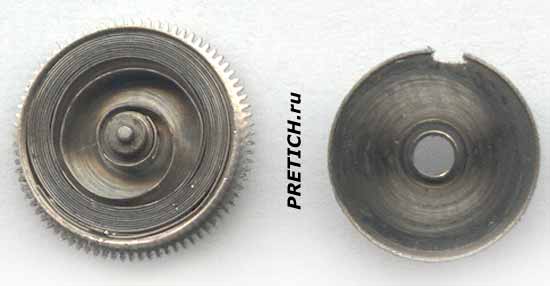

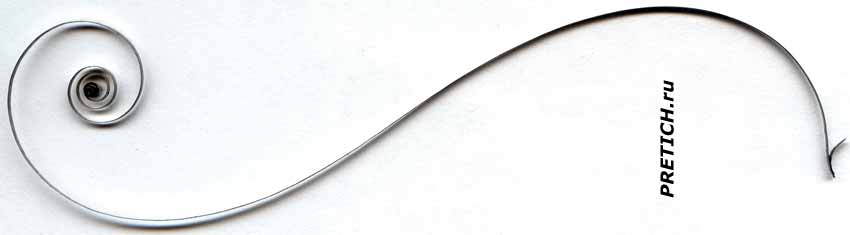

Барабан с заводной пружиной, сама пружина в форме буквы S...
![Заря 2009.1 чистка и настройка механизма часов Заря 2009.1 чистка и настройка механизма часов](/st/30/26_zaria_2009-1a.jpg)
![Zaria 2009.1 экспортный вариант часов СССР Zaria 2009.1 экспортный вариант часов СССР](/st/30/25_zaria_2009-1a.jpg)

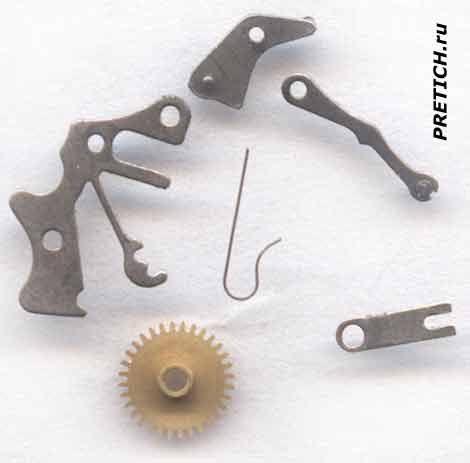

Разбираем далее...

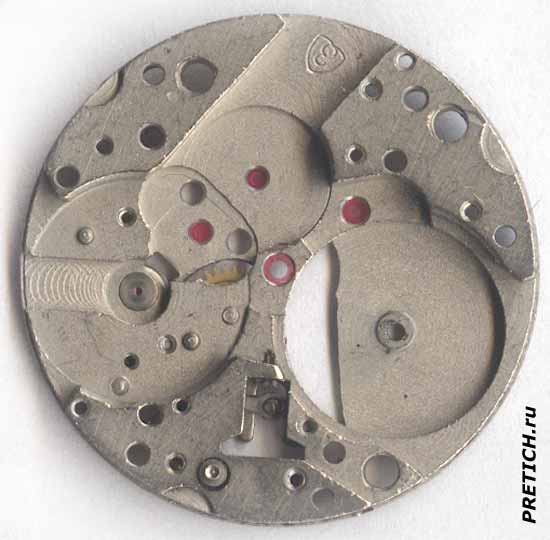

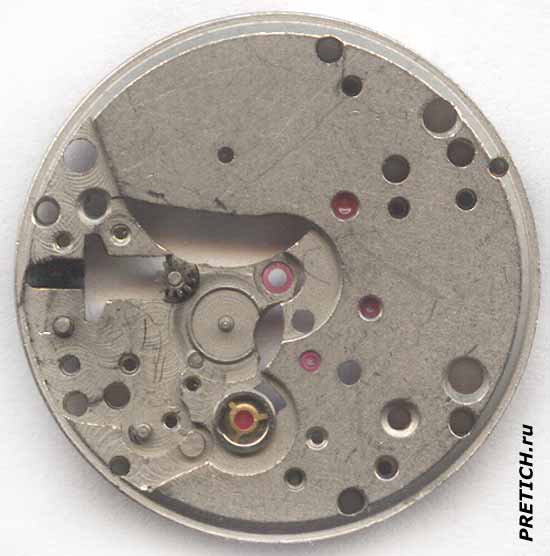

Ну, вот и все - голая платина часового механизма... На этом заканчиваю разборку часов ZARIA - мужских часов с женским механизмом. Хорошие были часы...
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
