Panasonic NV-RZ10 старая аналоговая VHS-C видеокамера
Сегодня мы рассмотрим и разберем компактную аналоговую видеокамеру Panasonic NV-RZ10EN изготовленную в марте 2001 года. Она основывалась на стандарте VHS-C, т.е. использовала для записи маленькие видеокассеты, которые потом воспроизводились на обычном видеомагнитофоне через специальный переходник-адаптер. В большом ряду переносных видеокамер Panasonic - это была, пожалуй, самая бюджетная, упрощенная и удешевленная.
Внешне это довольно элегантное и солидное изделие, с массой органов управления, что зачастую пугало простых пользователей. Пластмассовый корпус серебристых и черных цветов, много надписей, наклеек...
+ Щелкайте по фото, чтобы увеличить!
![Panasonic NV-RZ10 аналоговая VHS-C камера Panasonic NV-RZ10 аналоговая VHS-C камера](/st/5/4_pan_nv-rz10en.jpg)
С левой стороны половину корпуса занимает крышка подкассетника, в моем случае она не открывалась - не знаю уж в чем там причина... На крышке логотип Panasonic и название модели NV-RZ10. Надписи: VHS-C Movie Camera. Наклейка и на ней: Slim Palmcorder Digital Process. Еще наклейка с яркими рисунками, символами и надписями... Потом - Super Image Stabilizer.
Еще из надписей, об оптическом и цифровом увеличении: 250X Digital Zoom, 22X Optical.
Все элементы управления я описывать не стану - о них смотрите в Руководстве по эксплуатации, ссылка на его скачивание внизу страницы, оно кстати и на русском языке тоже.
![Panasonic NV-RZ10 видеокамера VHS-C 2001 года Panasonic NV-RZ10 видеокамера VHS-C 2001 года](/st/5/3_pan_nv-rz10en.jpg)
На обратной стороне камеры Panasonic NV-RZ10 элементов управления меньше. Здесь в петли продет ремень на руку - для удобства съемки и чтобы не уронить камеру. Действительно удобно. Круглая вставка, два винта по бокам - там ничего нет - на некоторых других моделях там динамик.
![органы управления видеокамерой Panasonic NV-RZ10 органы управления видеокамерой Panasonic NV-RZ10](/st/5/7_pan_nv-rz10en.jpg)
Кнопка Старт / Стоп записи и переключатель режимов работы камеры.
![аудио и видео выходы камеры Panasonic NV-RZ10 аудио и видео выходы камеры Panasonic NV-RZ10](/st/5/15_pan_nv-rz10en.jpg)
Под крышкой два разъема типа RCA - это аудио и видео выходы.
![Panasonic NV-RZ10 обзор видеокамеры винтаж Panasonic NV-RZ10 обзор видеокамеры винтаж](/st/5/5_pan_nv-rz10en.jpg)
На верхней стороне - снова кнопки управления... их просто громадное количество!
![Panasonic NV-RZ10 описание старой видеокамеры VHS-C Panasonic NV-RZ10 описание старой видеокамеры VHS-C](/st/5/2_pan_nv-rz10en.jpg)
На нижней стороне: алюминиевая вставка с резьбой - под стандартные штативы. Этикетка, на ней: Panasonic NV-RZ10EN. Требования по питанию: 7.9V / 7.2V постоянный ток. Производитель: Matsushita Electric Industrial Co., LTS. Osaka Made in Japan. Затем серийный номер изделия. И еще код VGN9744.
![аналоговая видеокамера Panasonic NV-RZ10 аналоговая видеокамера Panasonic NV-RZ10](/st/5/6_pan_nv-rz10en.jpg)
Передняя сторона - здесь мы видим объектив, на нем надписи по кругу: Video Lens, OPTICAL 22x, f=2.9~63.8mm 1:1.6 43mm
![Panasonic NV-RZ10 лучшее фото видеокамеры Panasonic NV-RZ10 лучшее фото видеокамеры](/st/5/1_pan_nv-rz10en.jpg)

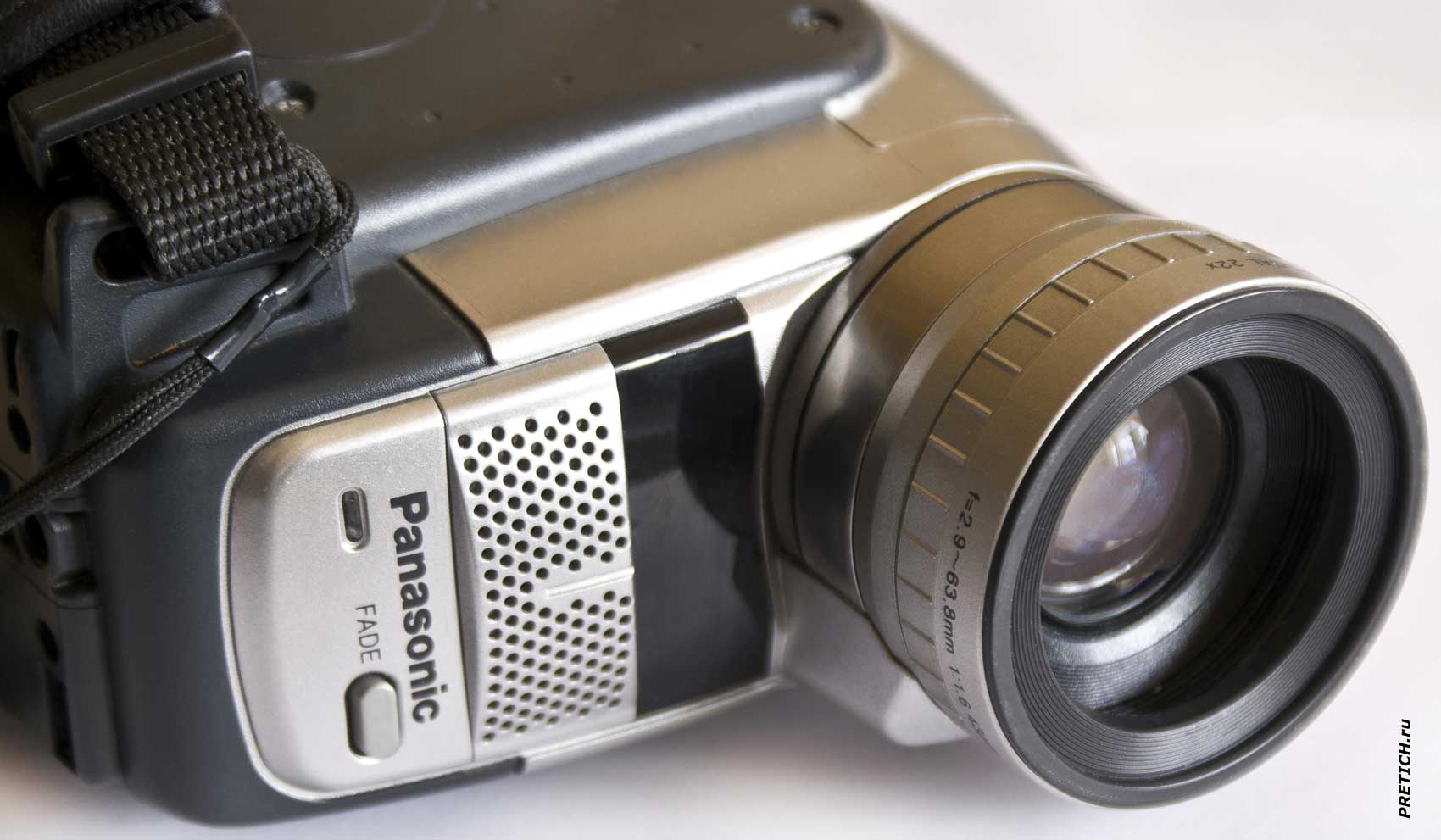

Под объективом темная полупрозрачная вставка, под ней три сенсора - баланса белого, датчик для ПДУ и излучатель инфракрасного луча, ниже за решеткой микрофон, индикатор работы, и кнопка подписанная FADE.
![Panasonic NV-RZ10 защитная крышка объектива Panasonic NV-RZ10 защитная крышка объектива](/st/5/14_pan_nv-rz10en.jpg)
Объектив закрывается защитной пластмассовой крышкой на шнурке.
![Panasonic NV-RZ10 видеокамера вид сзади Panasonic NV-RZ10 видеокамера вид сзади](/st/5/8_pan_nv-rz10en.jpg)
Задняя сторона, здесь видоискатель с резиновым наглазником. Под ней аккумуляторная батарея (о ней расскажу чуть позже).
![Panasonic NV-RZ10 снимаем аккумулятор, видоискатель Panasonic NV-RZ10 снимаем аккумулятор, видоискатель](/st/5/9_pan_nv-rz10en.jpg)
Аккумулятор снимается, а видоискатель можно повернуть вверх. На нем какой-то рычаг - назначение его мне осталось неизвестным. В отсеке для батареи мы видим шесть выступающих пружинящих контактов на АКБ. Ниже рычаг фиксатора батареи. Разъем DC IN - камера может работать и без аккумулятора, нужно только подключить к ней напрямую провод от блока питания и одновременно зарядного устройства АКБ. Так же там мы видим небольшую крышку с надписью Backup Battery.
![Panasonic CGR-V14 7.2V 1400mAh аккумулятор Li-ion Panasonic CGR-V14 7.2V 1400mAh аккумулятор Li-ion](/st/5/10_pan_nv-rz10en.jpg)
Аккумуляторная батарея - это Li-ion АКБ Panasonic CGR-V14 7.2V 1400mAh, увесистая и дорогая. Ее еще и сейчас можно купить, но это в большинстве своем китайские, низкого качества батареи... Аккумулятор имеет четыре контактные площадки, промаркированные как "+", "-", и две буквами "D" и "T".
![Panasonic VSK0593 адаптер питания для видеокамеры Panasonic VSK0593 адаптер питания для видеокамеры](/st/5/11_pan_nv-rz10en.jpg)
Заряжается эта батарея в специальном зарядном устройстве - Panasonic VSK0593 Video Camera AC Adaptor (читайте обзор с разборкой по ссылке). Здесь мы видим уже все три пружинных контакта... два светодиода - Питание и Зарядка.
![зарядка аккумулятора камеры Panasonic VSK0593 зарядка аккумулятора камеры Panasonic VSK0593](/st/5/12_pan_nv-rz10en.jpg)
С одной стороны к адаптеру подключается шнур электропитания от сети переменного тока - стандартный разъем.
![адаптер Panasonic VSK0593 для видеокамер и АКБ адаптер Panasonic VSK0593 для видеокамер и АКБ](/st/5/13_pan_nv-rz10en.jpg)
С другого торца круглый разъем - 7.9V DC OUT - подключение камеры напрямую к блоку питания. Тут же схема полярности разъема.
Краткие характеристики видеокамеры Panasonic NV-RZ10EN:
Тип VHS-C, аналоговая
Система телевидения - CCIR, 625 линий, 50 полей, цветность PAL
1 звуковая дорожка (нормальный - моно)
Датчик изображения 1/5" ПЗС 0.45 Мпикс - CCD
Объектив 22:1 широкоугольный приводной трансфокатор
Цифровой AI автофокус, ирисовая диафрагма, фильтр диаметром 43 мм
Оптический Zoom 22-кратный, цифровой 250-кратный
Электронный стабилизатор изображения
Автоматический баланс белого
Автоэкспозиция
Режим ночной съемки
Голосовой Zoom (приближение звука)
Цифровое наложение титров и рисунков
Видоискатель 0,24-дюймовый, электронный
Видео выход 1.0 Vp-p, 75 Ом согласованный
Аудио выход -6 дБВ (47 кОм нагруженный), менее 1 кОм
Время записи / воспроизведения - LP, 2 часа с EC60
Размеры 321 х 118 х 81 мм
Вес 740 грамм (без АКБ и кассеты)
В данном корпусе производилось несколько разных модификаций видеокамер, в том числе с боковым (открываемым) цветным ЖК-дисплеем.
Данная видеокамера, вполне вероятно, еще используется кем-то... хотя с середины 2000-х годов формат DVD уже фактически победил VHS, а значит вместе с ним и VHS-C. Хотя производство таких видеокассет продолжалось до 2008 года, а видеомагнитофонов до 2016 года...
Это уже История... и DVD под натиском новых форматов уже уходит в прошлое.
Во второй части обзора я разберу эту видеокамеру.
