Статьи » Аудио, видео, фото, радио » Panasonic VSK0593 - обзор и разборка БП и зарядки
Panasonic VSK0593 - обзор и разборка БП и зарядки

Panasonic VSK0593 - обзор и разборка БП и зарядки



Сегодня мы познакомимся с блоком питания и зарядным устройством для старенькой аналоговой VHS-C видеокамеры Panasonic NV-RZ10, которую я описывал ранее (читайте по ссылке).



+ Щелкайте по фото, чтобы увеличить!



Адаптер 20-летней давности





Итак, внешний вид устройства вы можете видеть на фото - это сравнительно большая пластмассовая "коробочка", которая выполняет функции, как внешнего блока питания, так и внешнего зарядного устройства - для этого аккумулятор (в данном случае это Li-ion Panasonic CGR-V14 7.2V 1400mAh) - извлекается из камеры и вставляется в специальное гнездо сверху. Камера же может работать, получая питание напрямую с этого БП.

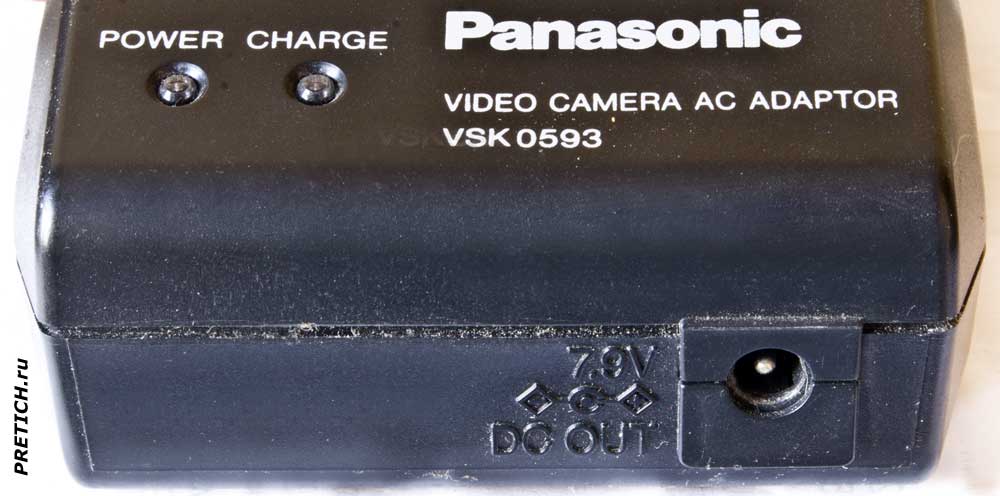

Panasonic VSK0593 все разъемы блока питания для камеры VHS-C



Вот сюда подключается кабель для запитывания камеры: указана полярность разъема и напряжение - 7,9 вольт. Здесь мы видим название: Panasonic VSK0593 Video Camera AC Adaptor. Два светодиода - они горят, если идет процесс зарядки или питания камеры на прямую.

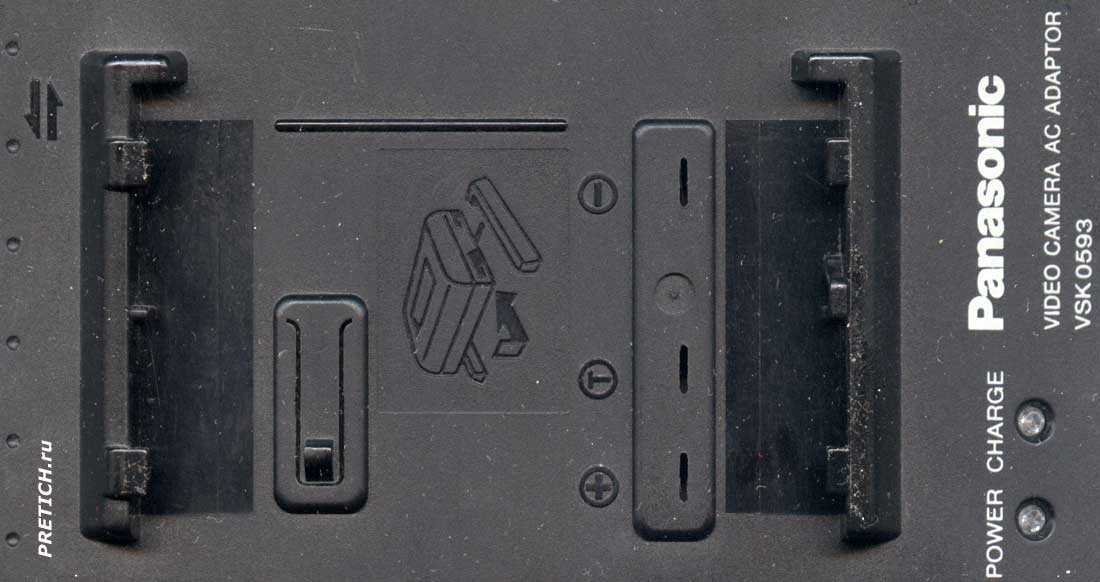

Panasonic VSK0593 зарядка для аккумуляторов CGR-V14 видеокамеры



Стандартный разъем - подключение сети переменного тока...



Panasonic VSK0593 этикетка для камеры выходные напряжения



Этикетка на нижней части адаптера. Здесь мы видим логотип Panasonic и название модели - VSK0593. Серийный номер. Входные напряжения: переменный ток 100-240 вольт. Выходные напряжения: постоянный ток 7.9V 8.5W на питание камеры, и 8.4V 0.7A на зарядку аккумулятора. Имя производителя - Matsushita Electric Industrial, сделано в Малайзии. Затем идут значки сертификаций и соответствия требованиям стандартов... Предупреждение об опасности разборки работающего устройства... В общем, все как всегда.



Разборка адаптера Panasonic



Чтобы разобрать это устройство, надо выкрутить два шурупа на нижней стороне, затем ряд защелок, но никаких "танцев с бубном" не требуется.

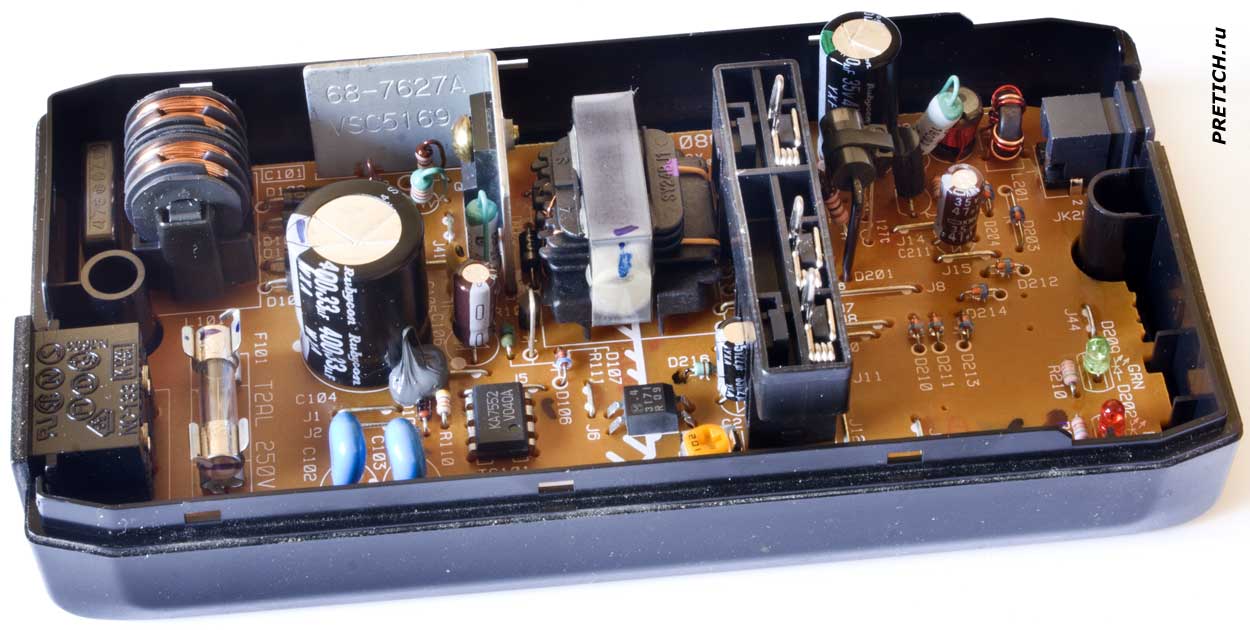

Разборка блока питания Panasonic VSK0593 с полным описанием



Внутри большая плата электроники. С первого же взгляда видно, что все сделано на совесть. Извлекаем все на свет божий.

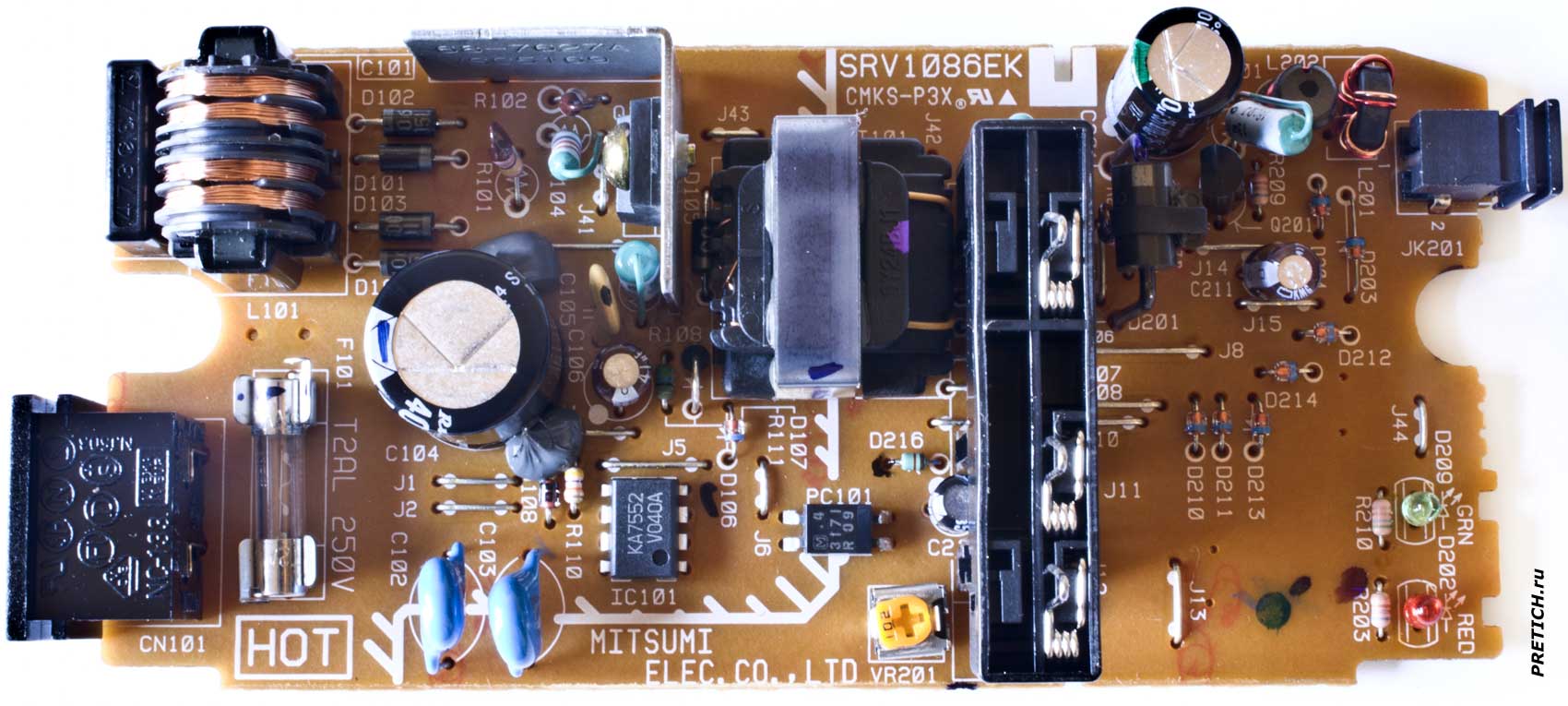

Односторонний текстолит, маркировка: SRV1086EK CMKS-P3X MITSUMI ELEC.,LTD - вот кто производитель! На плате мы видим ШИМ-контроллер KA7552. Радиатор охлаждения (стальной) к нему притянут МОСФЕТ-транзистор K2128. На радиаторе выбито: 68-7627A VCS5169.

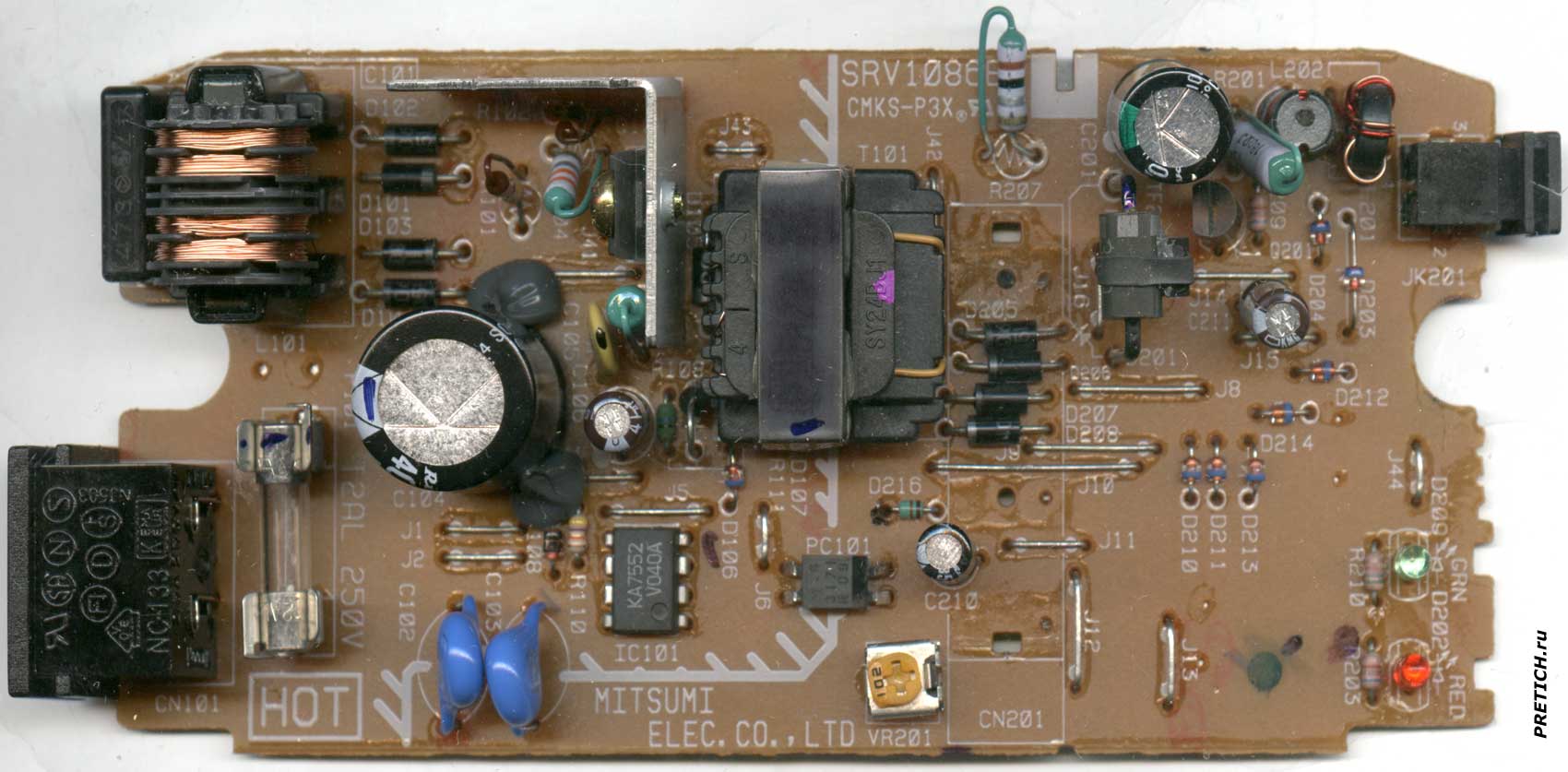

Panasonic VSK0593 схема и ремонт блока питания и зарядного устройства



Пластмассовый кронштейн, в котором пружинящие контакты для зарядки АКБ - удаляем его для лучшего обзора. Рядом диод, к которому притянут хомутом термодатчик.



MM1378 и 10358 схема адаптера питания Panasonic VSK0593



Обратная сторона платы. Здесь много SMD элементов. Две микросхемы: 102 MM1378 - четырехканальный операционный усилитель, шунтирующий стабилизатор, управляющий напряжением и током... Еще один ОУ - 10358...



На этом описание адаптера Panasonic VSK0593 закончено. Все сделано хорошо, качественно. Можно было бы обойтись и без жертв, но мне пришлось его уничтожить для хорошей "фотосессии"... Да, в общем-то, вероятность того, что он когда-либо пригодится, равна нулю. Если б я жил в России, я бы его продал без проблем. Но в Казахстане это нереально.





Михаил Дмитриенко, специально для PRETICH.ru
2021 год





Panasonic VSK0593 - review and disassembly of PSU and charging



Today we will get acquainted with the power supply and charger for the old analog VHS-C video camera Panasonic NV-RZ10, which I described earlier. + Click on the photo to enlarge!

20 year old adapter

So, you can see the appearance of the device in the photo - this is a relatively large plastic "box" that performs the functions of both an external power supply unit and an external charger - for this, a battery (in this case, it is a Li-ion Panasonic CGR-V14 7.2 V 1400mAh) - removed from the camera and inserted into a special socket on top. The camera, on the other hand, can work by receiving power directly from this PSU.

This is where the cable for powering the camera connects: the polarity of the connector and the voltage are indicated - 7.9 volts. Here we see the name: Panasonic VSK0593 Video Camera AC Adapter. Two LEDs - they are on if the camera is charging or powering directly.

Standard Plug - AC Power Connection ...

The label is on the bottom of the adapter. Here we see the Panasonic logo and the model name - VSK0593. Serial number. Input voltages: AC 100-240 volts. Output voltages: DC 7.9V 8.5W to power the camera, and 8.4V 0.7A to charge the battery. The name of the manufacturer is Matsushita Electric Industrial, made in Malaysia. Then there are the certification and compliance icons ... Warning about the danger of disassembling a working device ... In general, everything is as always.

Disassembling the Panasonic adapter

To disassemble this device, you need to unscrew two screws on the underside, then a row of latches, but no "dancing with a tambourine" is required. Inside is a large electronics board. At first glance, it is clear that everything has been done conscientiously. We bring everything into the light of day.

One-sided textolite, marking: SRV1086EK CMKS-P3X MITSUMI ELEC., LTD - that's who the manufacturer is! On the board, we see the KA7552 PWM controller. The cooling radiator (steel) is attracted to it by the MOSFET transistor K2128. Embossed on the radiator: 68-7627A VCS5169. Plastic bracket with spring contacts for charging the battery. Nearby is a diode, to which the thermal sensor is pulled by a clamp.

The reverse side of the board. There are many SMD elements here. Two microcircuits: 102 MM1378 - a four-channel operational amplifier, a shunt stabilizer that controls voltage and current ... Another op-amp - 10358 ...

This concludes the description of the Panasonic VSK0593 adapter. Everything is done well, with high quality. I could have done without victims, but I had to destroy it for a good "photo shoot" ... Yes, in general, the probability that it will ever come in handy is zero. If I lived in Russia, I would sell it without any problems. But in Kazakhstan, this is unrealistic.





Mikhail Dmitrienko, specially for PRETICH.ru
2021
