Vitek VT-3832 обзор и разборка микрофона для караоке

Vitek VT-3832 обзор и разборка микрофона для караоке





Итак, сегодняшний наш пациент микрофон для караоке Vitek VT-3832, конечно его можно использовать и для других нужд, но основное его назначение именно караоке. Это радиотелефон, т.е. в микрофоне расположен источник питания и радиомодуль. Отдельно идет приемник, который подключается к нужному аппарату, например DVD-плееру... К самому микрофону подключается коротенькая антенна в резиновом корпусе. Но помимо антенны и приемника, микрофон можно напрямую подключать кабелем к аппаратуре.

В комплекте идет: сам микрофон и приемник (ресивер) к нему, антенна на микрофон, кабель, один или два переходника (опционально). Инструкция, гарантийный талон, коробка. Но у меня только сам микрофон, ресивер, да и антенна - но она куда-то затерялась, как найду, статью дополню.



+ Щелкайте по фото, чтобы увеличить!

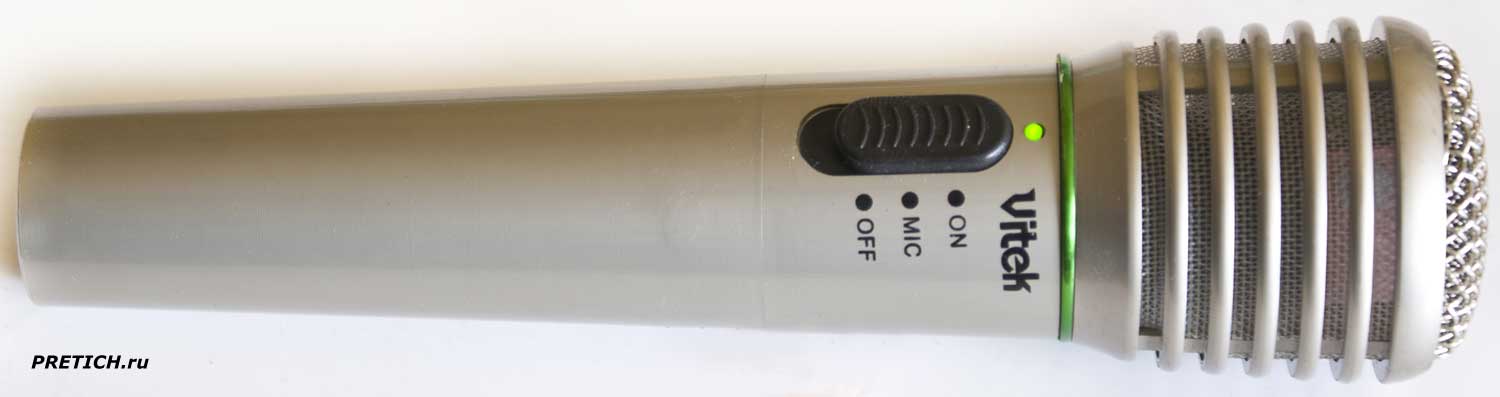

Vitek VT-3832 обзор микрофона для караоке



Корпус микрофона изготовлен из какого-то алюминиевого сплава, с декоративным, но не самым прочным покрытием... Вместе с батарейкой он весит не много, но ощутимо. На корпусе есть логотип Vitek, но нет нигде названия модели...

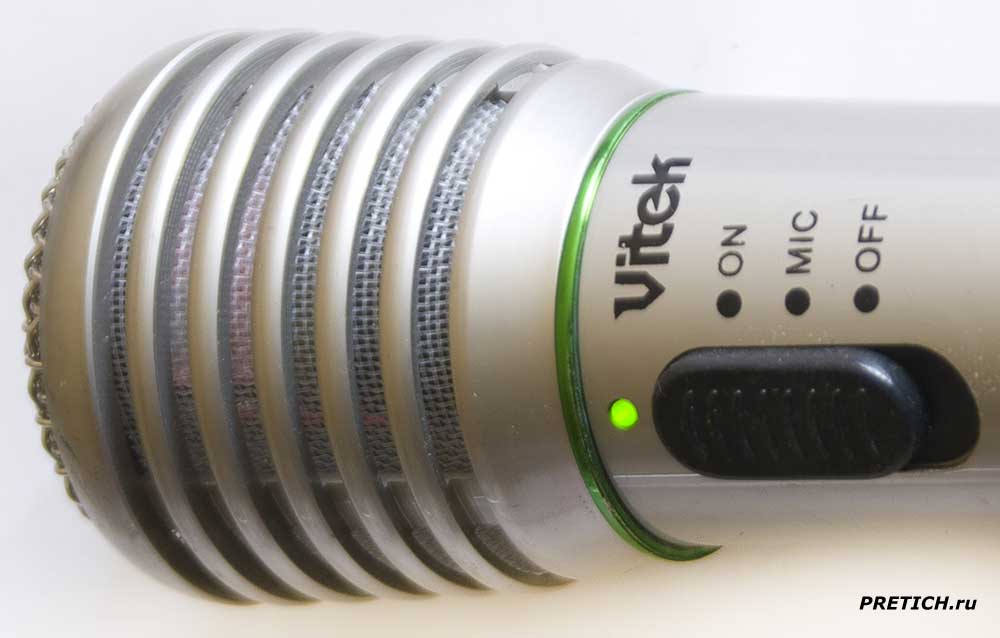

Vitek VT-3832 описание беспроводного микрофона



Переключатель на три положения: ON, MIC и OFF. Над ним светодиодный индикатор.

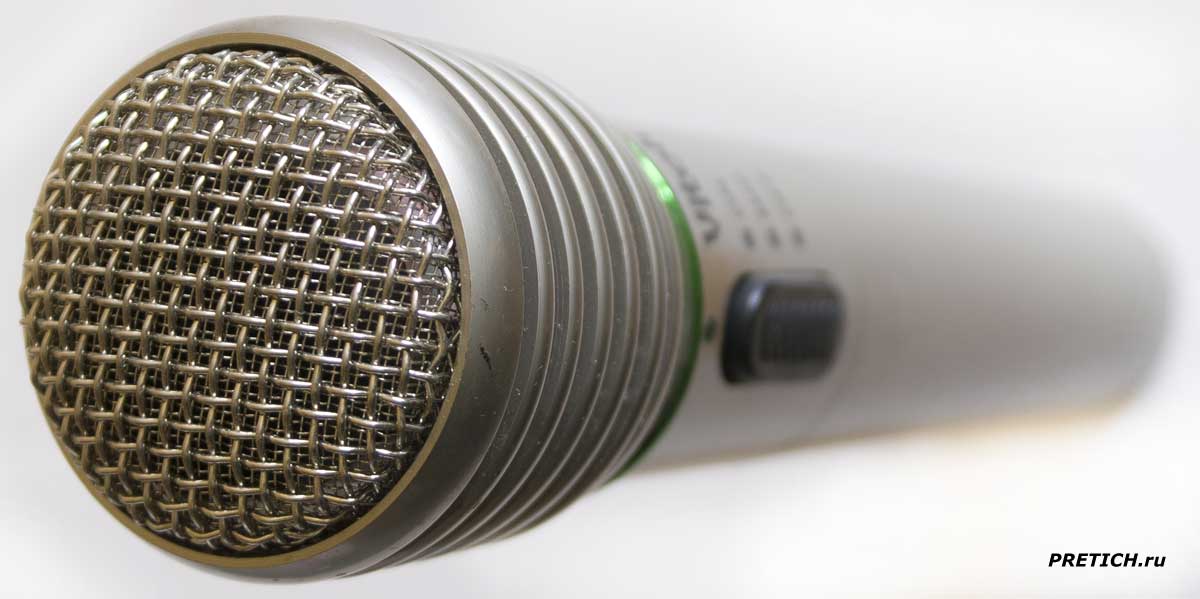

Vitek VT-3832 радио микрофон, обзор



Верхняя часть микрофона, она закрыта двойной сеткой: верхняя сплетенная из толстой проволоки, нижняя из капроновой (или похожей нити).

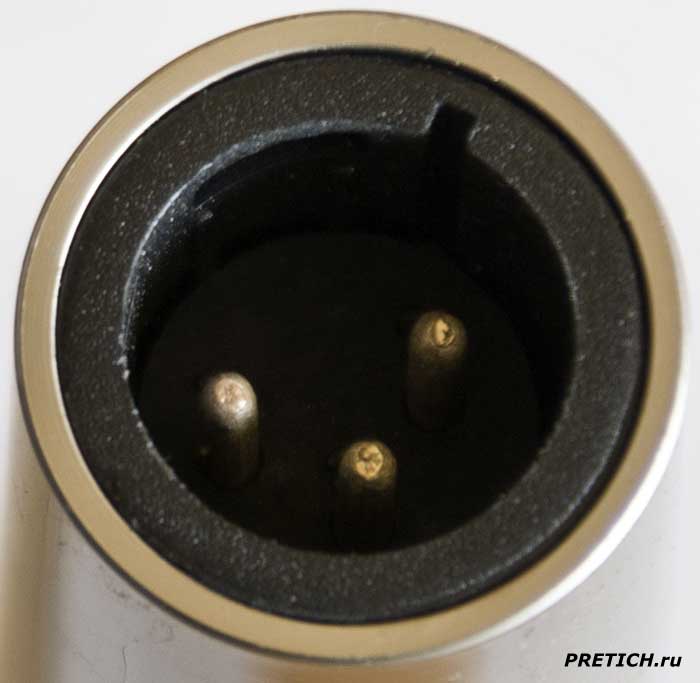

Vitek VT-3832 полное описание микрофона, разъем XLR



На тыльной или нижней части разъем типа XLR - к нему подключается небольшая антенна или соединительный кабель.

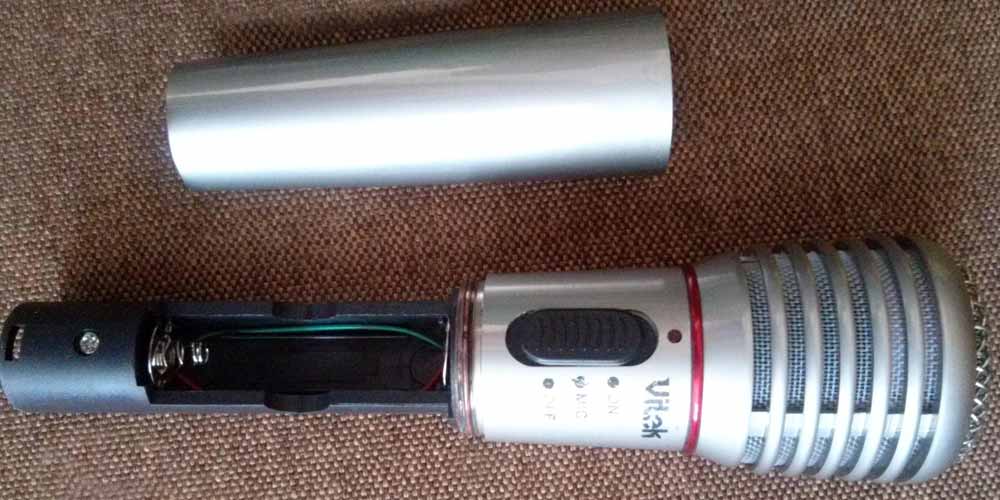

Vitek VT-3832 замена батарейки в микрофоне



Корпус в средней части развинчивается (к сожалению, эта фотография у меня не получилась, поэтому привожу фото из интернета). Это нужно, чтобы можно было устанавливать одну батарейку формата АА.

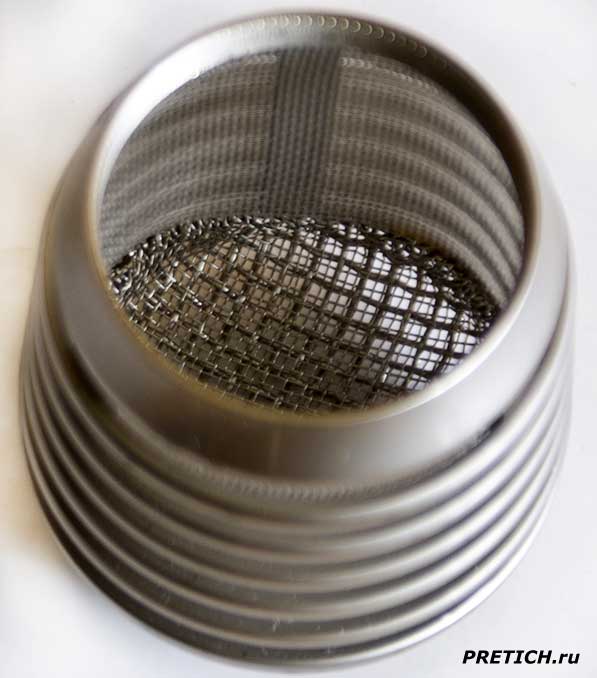

Vitek VT-3832 снимаем верхнюю часть с решеткой



Откручиваем верхнюю часть - крышку, которая закрывает сам микрофон. Изнутри передняя решетка и боковые прорези закрыты еще мелкоячеистой сеткой из капрона или какого-то иного синтетического материала.

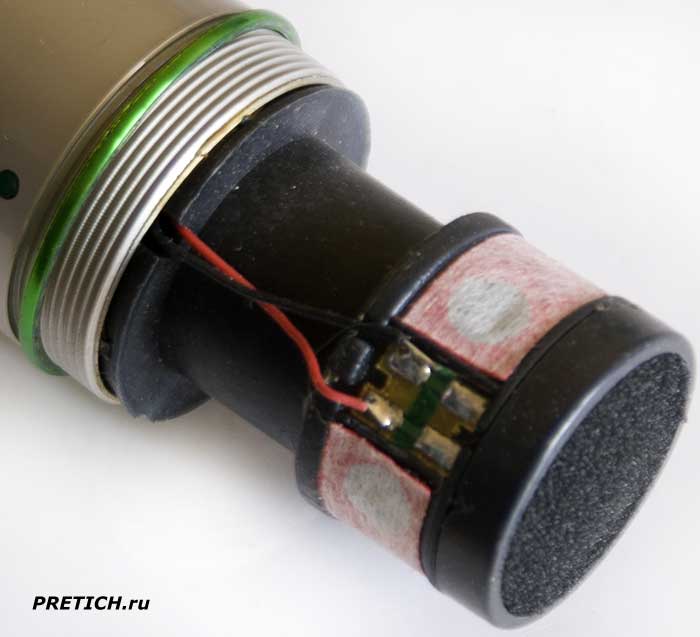

Vitek VT-3832 разборка микрофона для караоке



Микрофон смонтирован на пластмассовой вставке. Спереди он заклеен какой-то тканью, похожей на поролон (но не поролон). Внутрь уходят два провода...

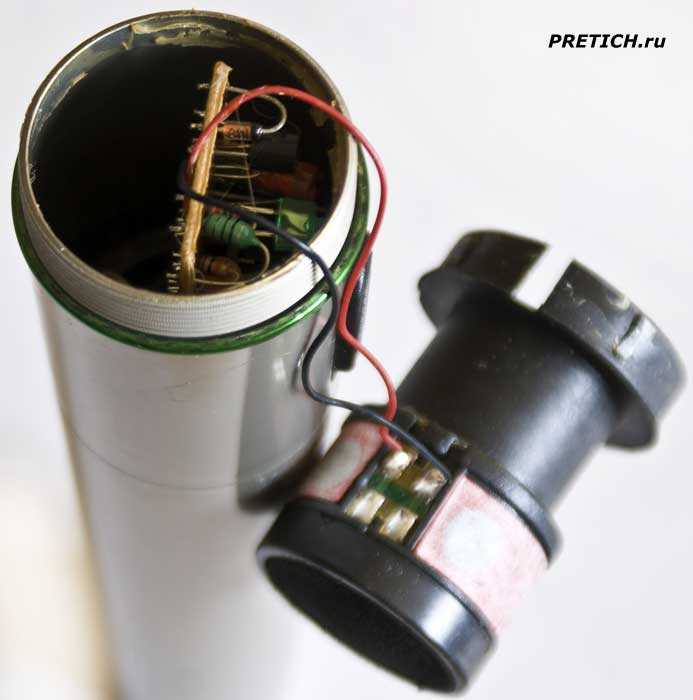

Vitek VT-3832 как разобрать микрофон



Эта пластмассовая вставка вклеена в цилиндрический корпус ручки, там видна плата... Площадка, к которой припаяны провода легко отваливается - одно неосторожное движение и все.

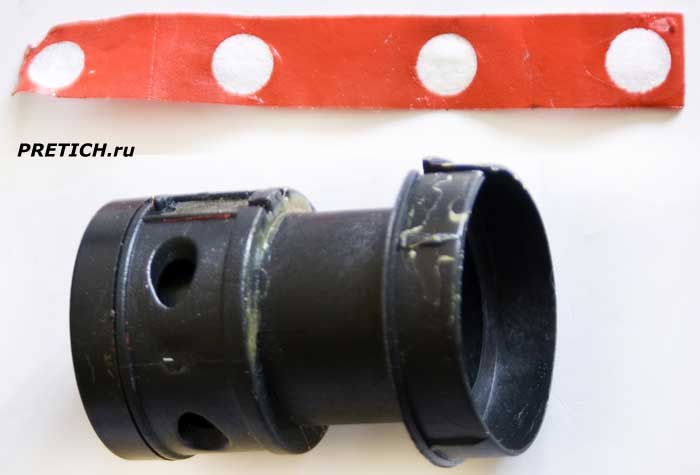

Vitek VT-3832 устройство микрофона, разборка



Пластмассовая штуковина - акустическое оформление микрофона. Сбоку есть отверстия, они заклеены "тканевой" лентой, там, где отверстия в ленте кружки - вероятно акустически прозрачные. Слово "тканевая" лента я взял в кавычки - это не ткань, а какая-то волокнистая лента...

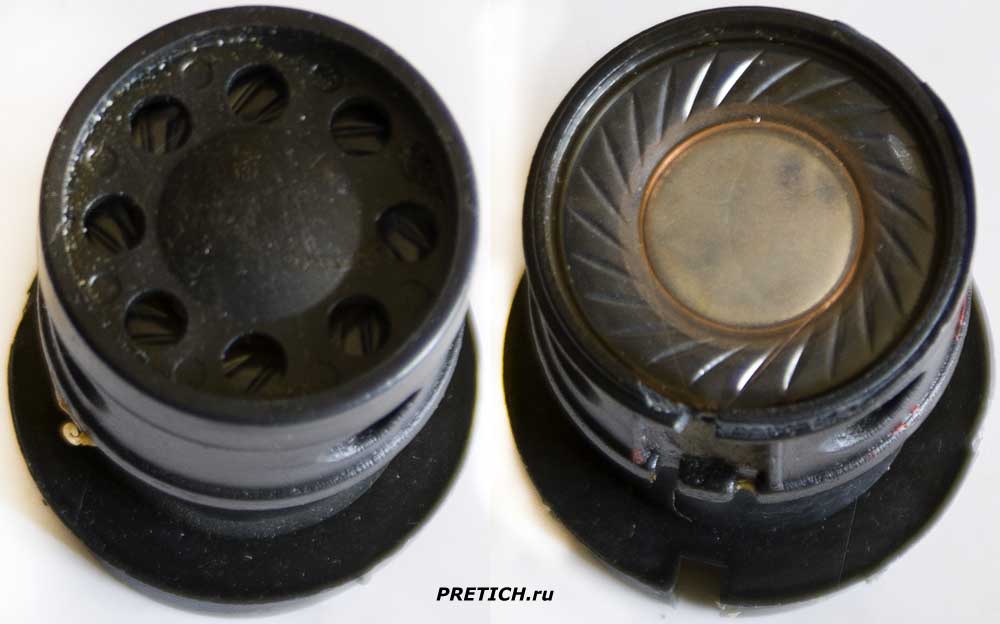

Vitek VT-3832 нас обманули, как устроен микрофон



Сам микрофон: сперва отклеиваем ткань сверху, затем отклеиваем пластмассовый диск с отверстиями. Микрофон - один в один обычная динамическая головка, какие применяют в недорогих наушниках... Дальнейшая разборка это подтвердила. Хоть на этом микрофоне/динамике нет никакой маркировки, конструкция совершенно у них одинаковая...

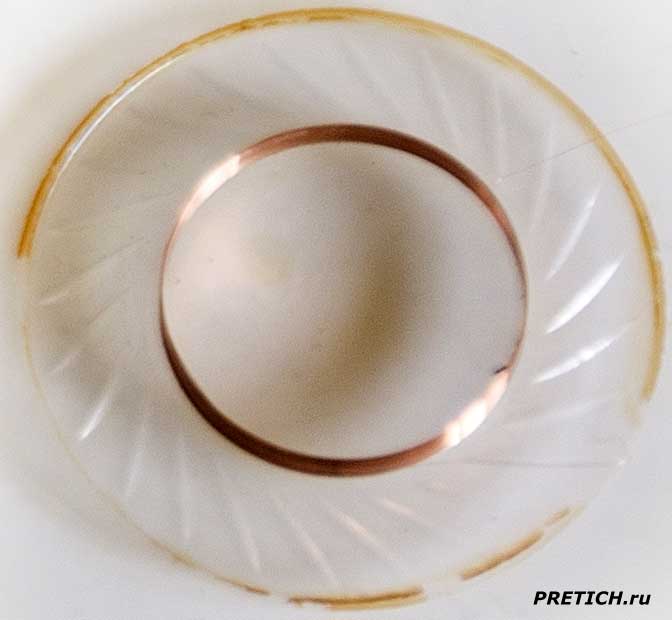

Vitek VT-3832 мембрана динамика вместо микрофона



Вот диффузор этого микрофона с звуковой катушкой...

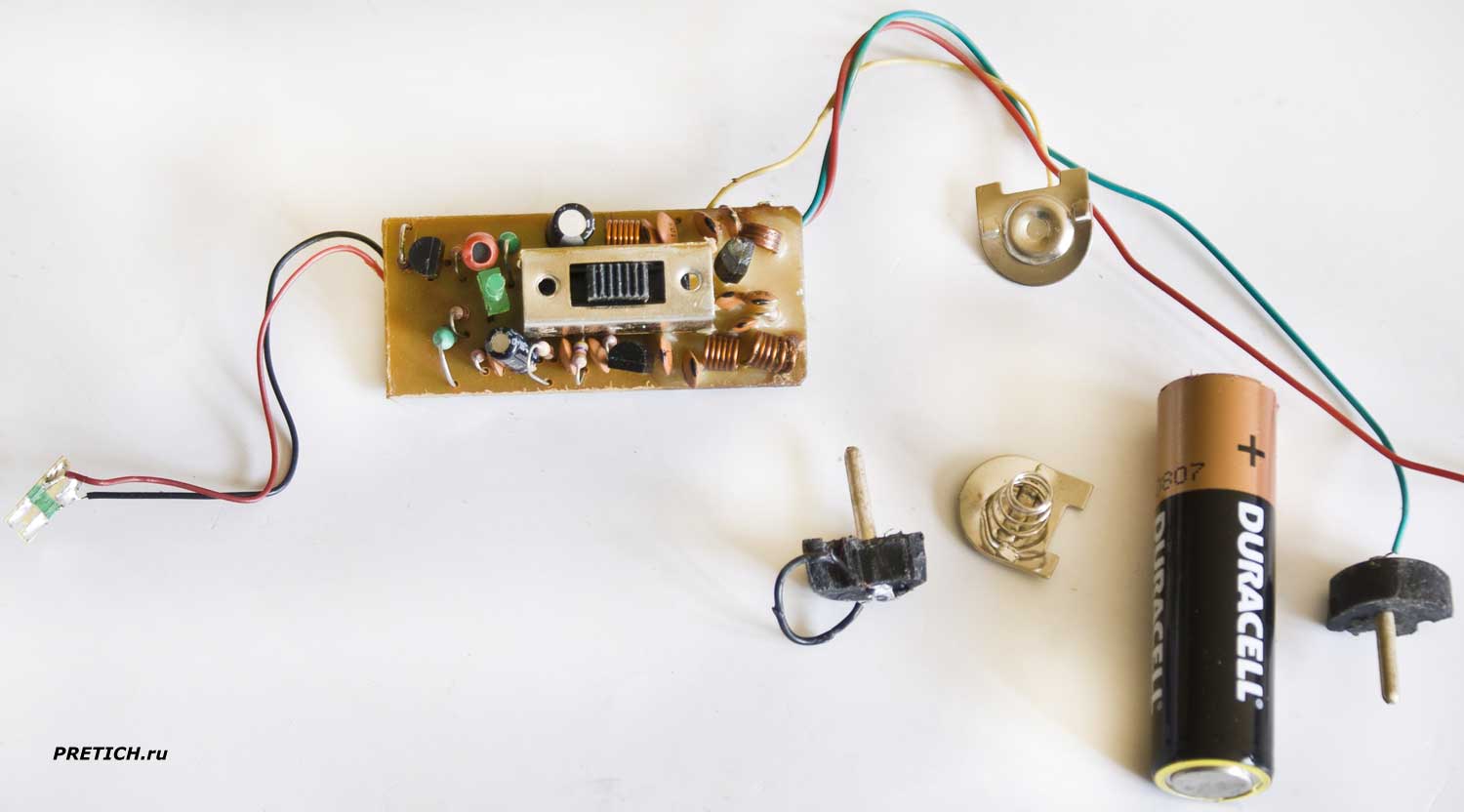

Vitek VT-3832 разборка и ремонт микрофона



Вытаскиваем все из корпуса микрофона... плата электроники, контакты для батарейки и сама батарейка, разъем XLR почему-то развалился... Пластмассовый кронштейн, куда устанавливается батарейка, у меня на фото также не вышел... Но это и не важно.





Плата электроники - это односторонний текстолит. Посередине распаян переключатель режимов работы. Рядом один светодиод зеленого цвета. Резисторы, конденсаторы, контурные катушки, три транзистора: C9013, S9018 - две штуки... Все это радиомодуль.

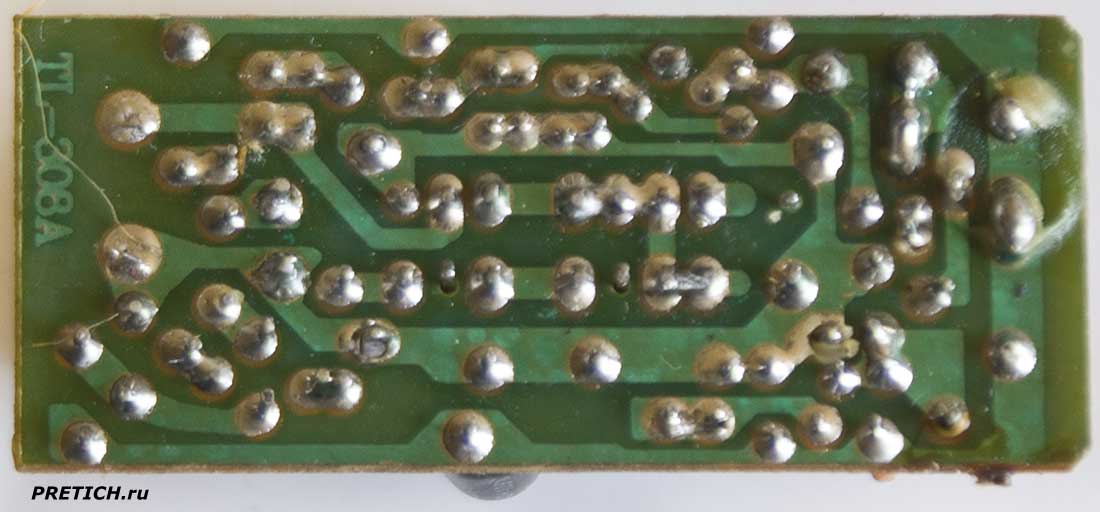

TL-308A плата электроники микрофона Vitek VT-3832



На обратной стороне платы элементов нет, одни дорожки и маркировка платы TL-308A.

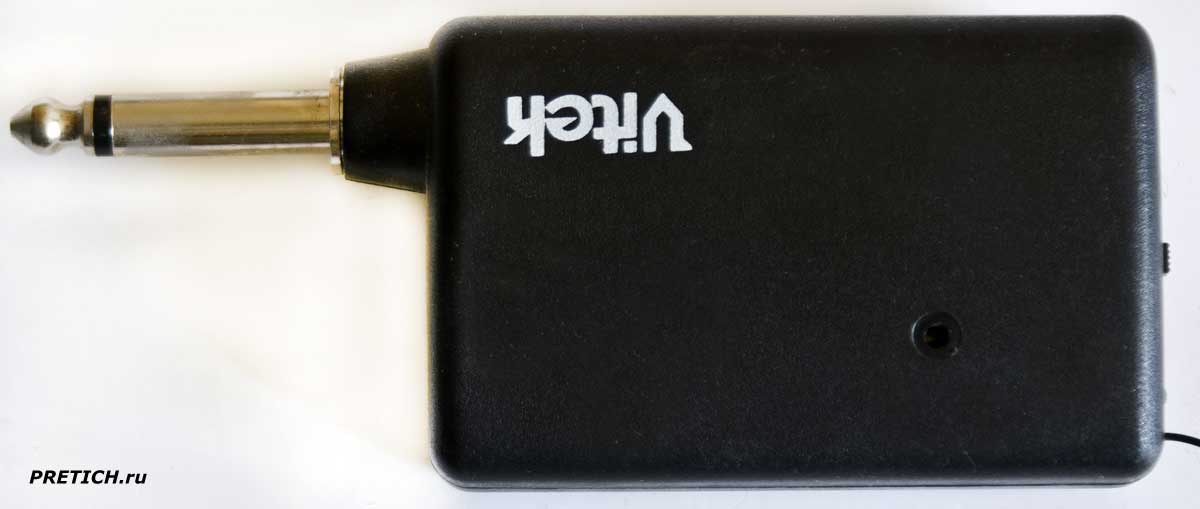

Vitek VT-3832SR ресивер или приемник микрофона



Теперь ресивер этого микрофона. С одной стороны мы видим логотип Vitek, отверстие для подстройки частоты сигнала. Разъем типа TRS 6,35 мм, или попросту Джек. Разъем двухконтактный, значит монофонический.

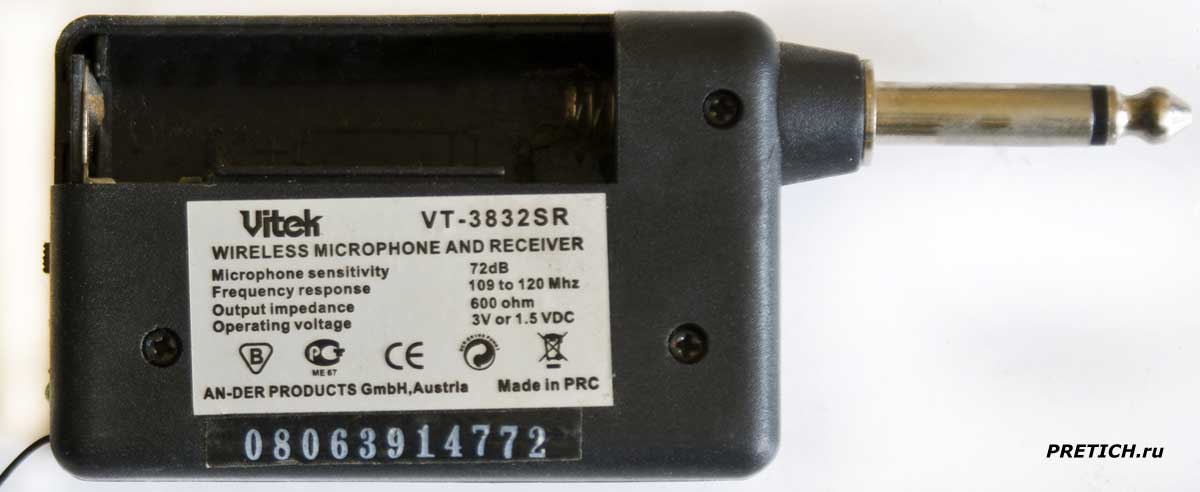

Vitek VT-3832SR ресивер микрофона для караоке



Обратная сторона корпуса. Здесь мы видим отсек для одной батарейки формата АА - крышка от него у меня потеряна... Затем две наклейки: одна просто серийный номер, вторая этикетка изделия. На ней логотип Vitek, название модели ресивера VT-3832SR, затем название устройства - Wireless Microphone and Receiver. Технические данные:



Чувствительность (микрофона) - 72 Дб

Диапазон частот (прием/передача) 109 - 120 МГц

Выходное сопротивление 600 Ом

Рабочее напряжение 3 или 1,5 вольт, постоянный ток



Затем идут знаки сертификации, название "производителя" AN-DER Products GmbH, Austria. Made in PRC - значит КНР.

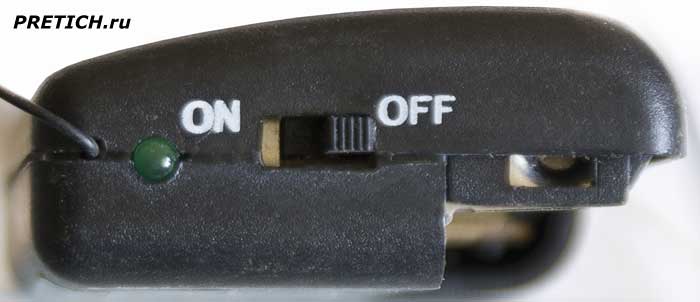

Vitek VT-3832SR управление ресивером микрофона



С торца ресивера есть один переключатель - ON/OFF - включение и выключение. А также один светодиодный индикатор. Из отверстия торчит провод длиной 400 мм - это антенна.

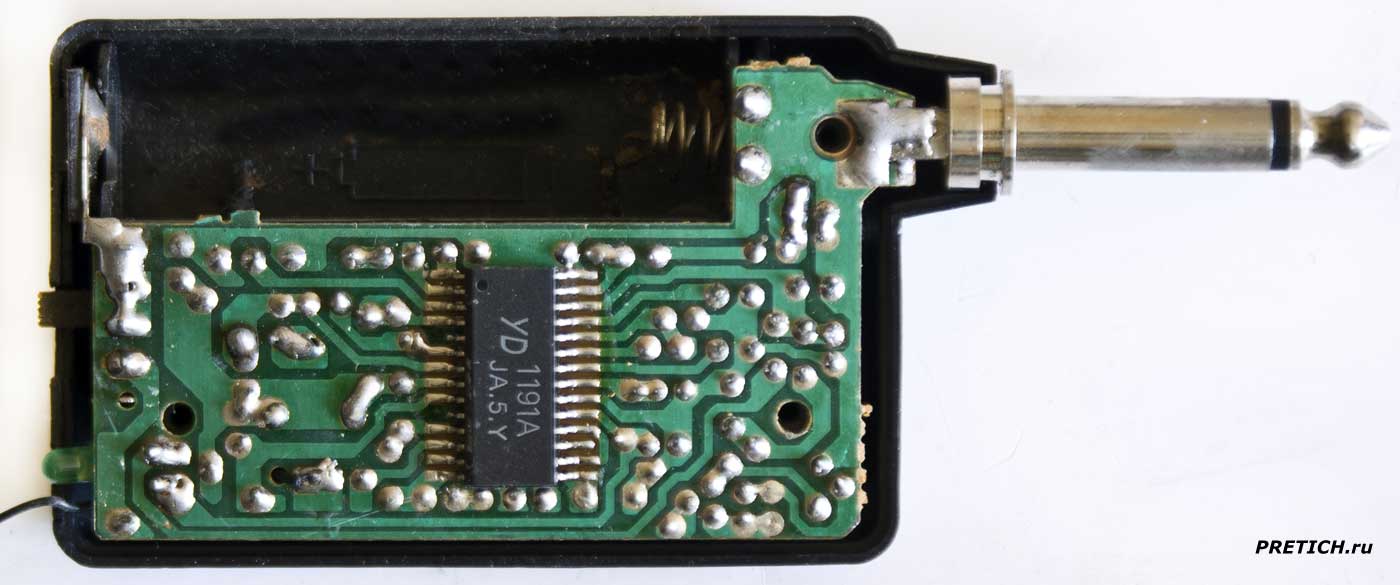

YD1191A приемник микрофона Vitek VT-3832SR разборка



Выкручиваем три винта и убираем часть корпуса. Внутри видим плату электроники, с одной стороны дорожки и микросхема YD 1191A JA.5.Y - это УКВ или FM радиоприемник...

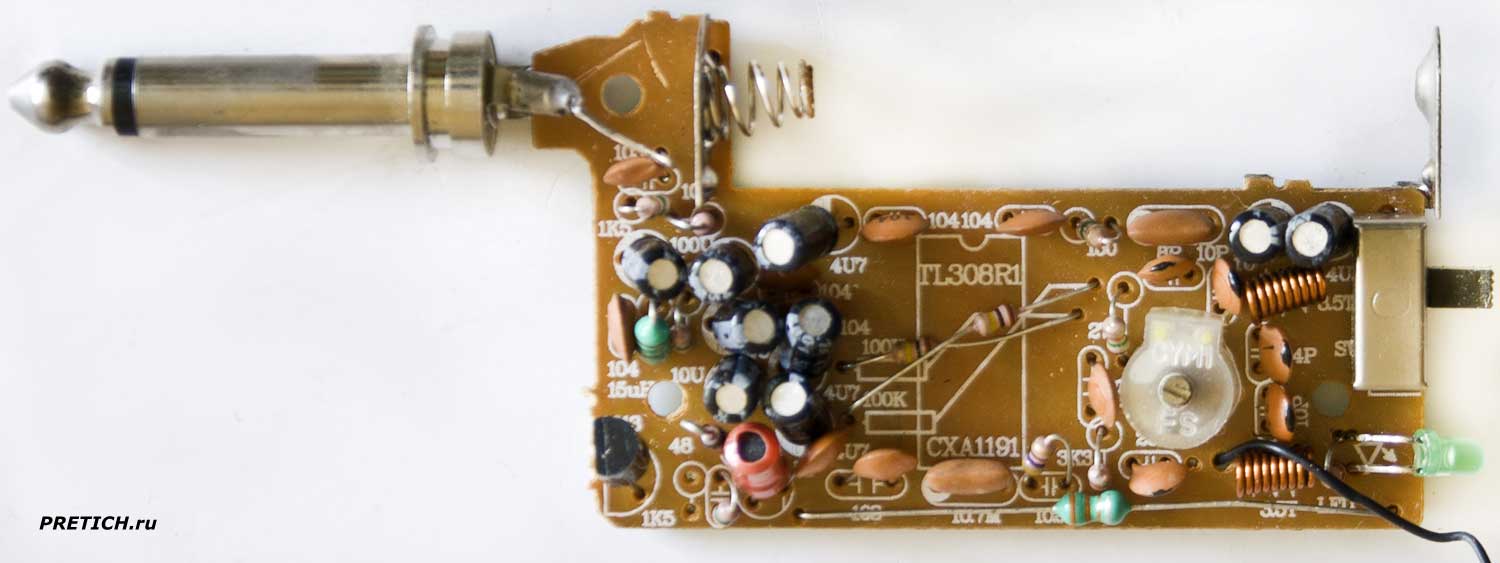

Vitek VT-3832SR плата электроники ресивера, разбираем



Вытаскиваем плату электроники и смотрим с другой стороны, здесь маркировка TL308R1. Также резисторы, конденсаторы, контурные катушки... один построечный конденсатор - или конденсатор переменной емкости. Фильтры J10.7C и L10.7A. Один транзистор STS9013H.



Вот и все - на этом заканчиваю. Своих впечатлений и выводов озвучить не могу - их нет. С этим микрофоном я не работал, даже не пробовал его подключить. По словам тех, кто им пользовался - обычный микрофон, ничего плохого или хорошего... На мой взгляд, судя по изготовлению - обычный массовый китайский товар.



Ну, еще о характеристиках:



Частотный диапазон микрофона 100~20 000 ГЦ

Радиус действия 15-30 м (но как говорят уверенный прием в радиусе 10 м).





Михаил Дмитриенко, специально для PRETICH.ru

2019 г.
