DJH C110 Diamond телефон - китайская подделка...

DJH C110 Diamond китайская подделка...



Я недавно нашел на улице такой вот мобильный телефон стандарта CDMA по имени DJH C110 - аппарат весь был залит каким-то маслом и в нерабочем состоянии. Конечно, можно было пройти мимо, что и сделало бы большинство людей. Подростки непременно его бы начали лупить копытами - такие они сейчас... Но я решил его подобрать, почистить и описать на сайте, с полной разборкой, разумеется.

Очистить телефон толком не удалось, на нем все равно оставались какие-то пятна, и он был липким. Ну да ладно.

Аппарат явно древний, поиск в интернете ничего не дал - он неизвестен в интернете... И это еще одна причина выложить о нем статью.



+ Щелкайте по фотографиям, чтобы увеличить!



DJH C110 Diamond обзор телефона CDMA, Китай

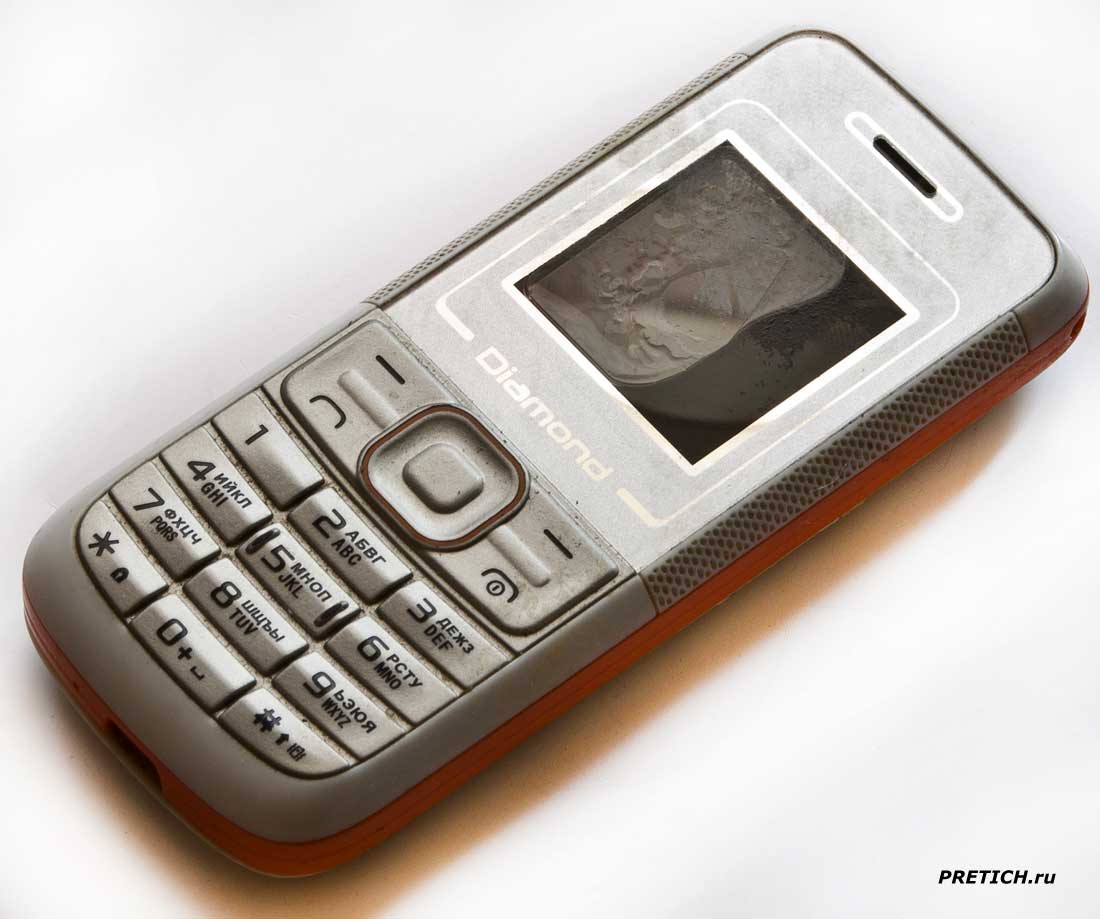

Корпус изготовлен из пластмассы, вероятно, были разные расцветки, мне попалась такая, какую вы видите на фото. Размеры: 105 х 45 х 15 мм. Легкий. На лицевой стороне мы видим стандартную клавиатуру и органы управления. Выше вставка из оргстекла, она закрывает дисплей с диагональю в 40 мм. Под экраном надпись Diamond. Над экраном прорезь для "разговорного" динамика.



DJH C110 Diamond телефон CDMA 3D Sound

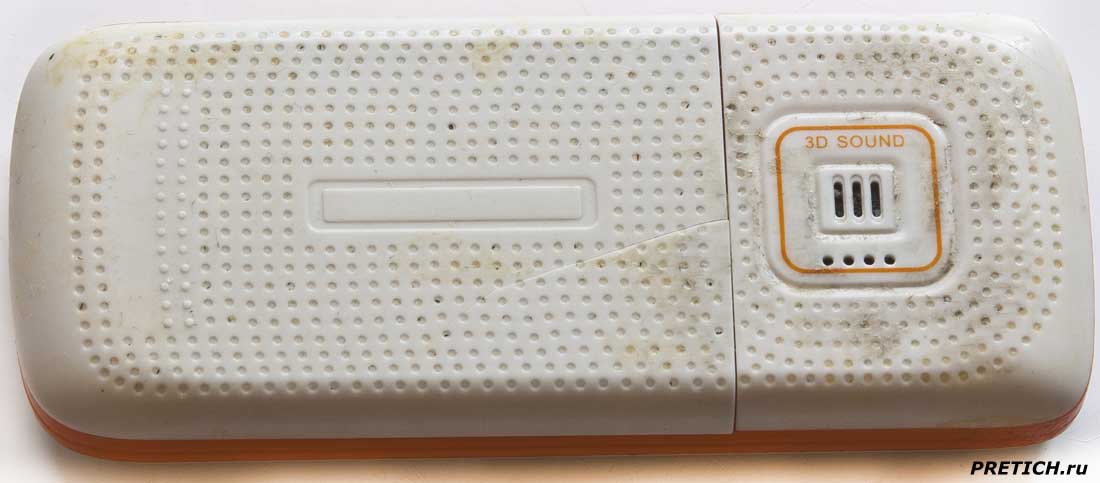

На обратной стороне крышка аккумуляторного отсека, над ним квадрат с отверстиями - там динамик громкой связи, и надпись 3D SOUND.



DJH C110 Diamond описание китайского CDMA телефона

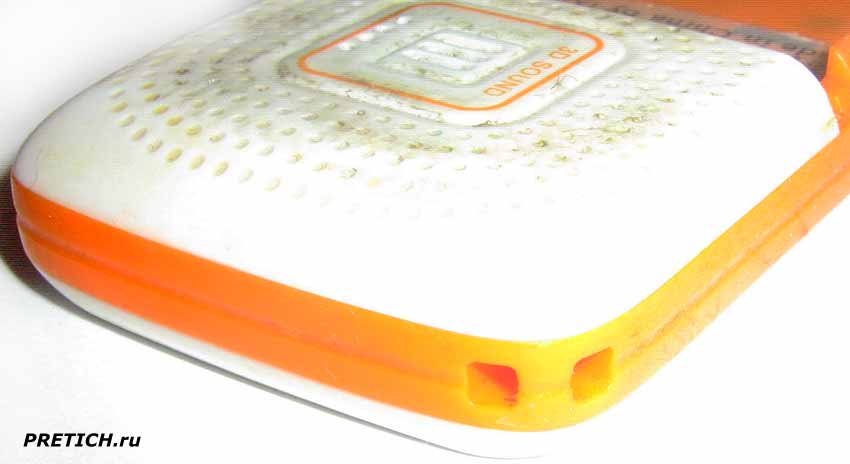

В правом верхнем углу на торце отверстия для ремешка.



DJH C110 Diamond китайский CDMA телефон, разъем USB

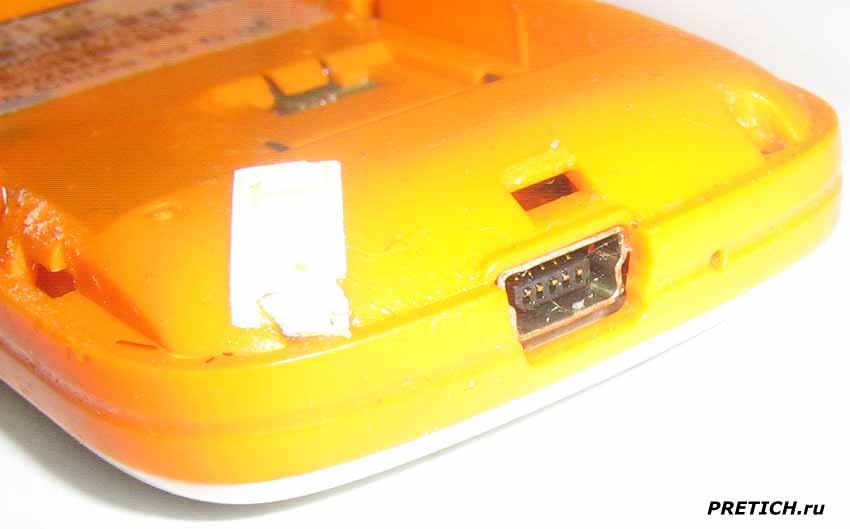

В нижней части стандартный мини USB разъем и отверстие микрофона.



DJH C110 Diamond китайская подделка CDMA телефона



Снимаем заднюю крышку... ага, все как всегда. На одном винте есть гарантийный стикер - аппарат не вскрывался. Но на стикере ничего прочесть уже нельзя...



C110 CDMA телефон, Diamond, обзор

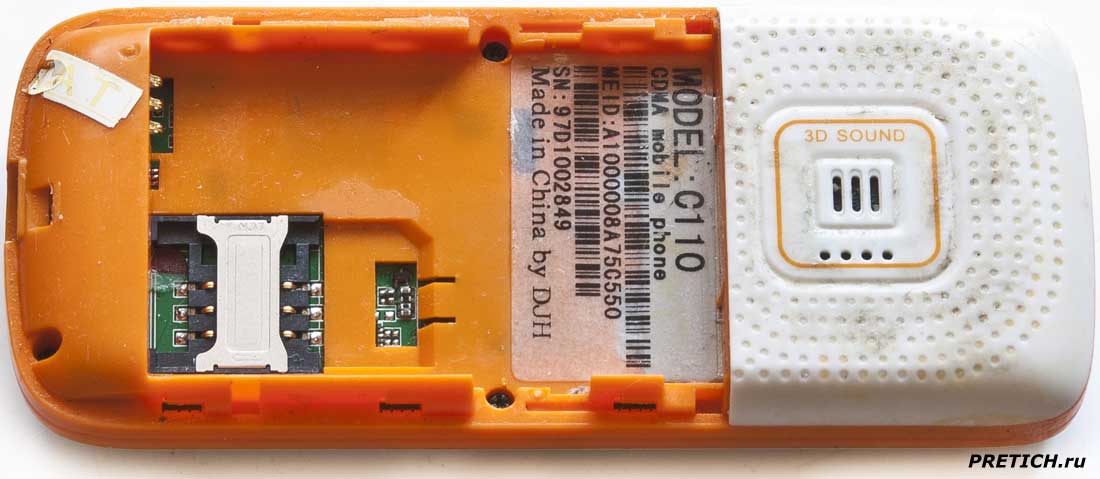

Снимаем аккумуляторную батарею. Видим слот под сим карту, три желтеньких разъема на АКБ. Непонятный вырез над слотом сим карты - наверное, для каких-то служебных целей... Этикетка, на ней: MODEL: C110 CDMA mobile phone. 15-ти значный номер MEID - примерный аналог IMEI, используемый в CDMA. Серийный номер изделия. И - Made in China by DJH. Кто такой этот JDH - неизвестно.



DJH C110 аккумулятор для телефона

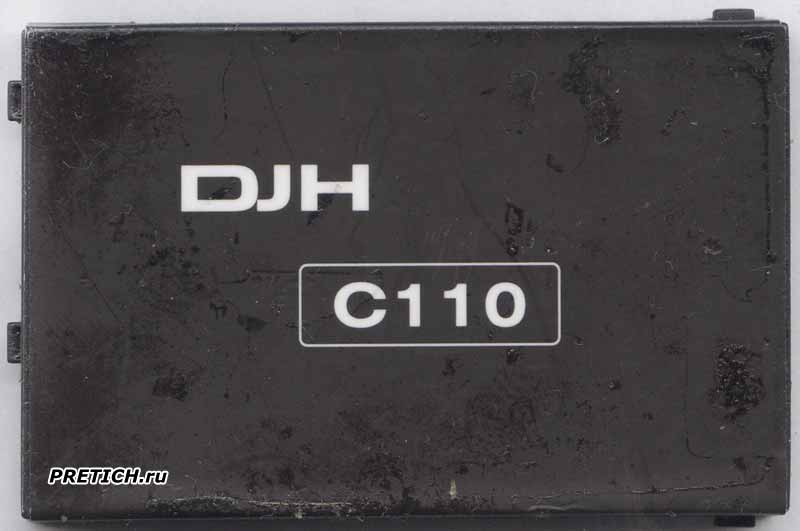

Аккумуляторная батарея имеет размеры 55 х 36 х 5,5 мм. На ней логотип DJH и C110.



DJH C110 аккумулятор телефона, 3,7 вольта

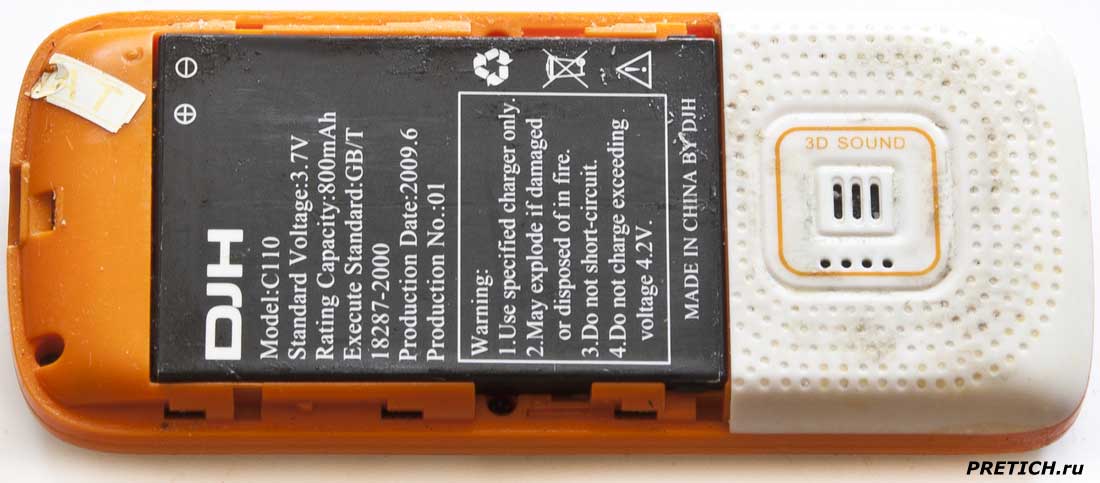

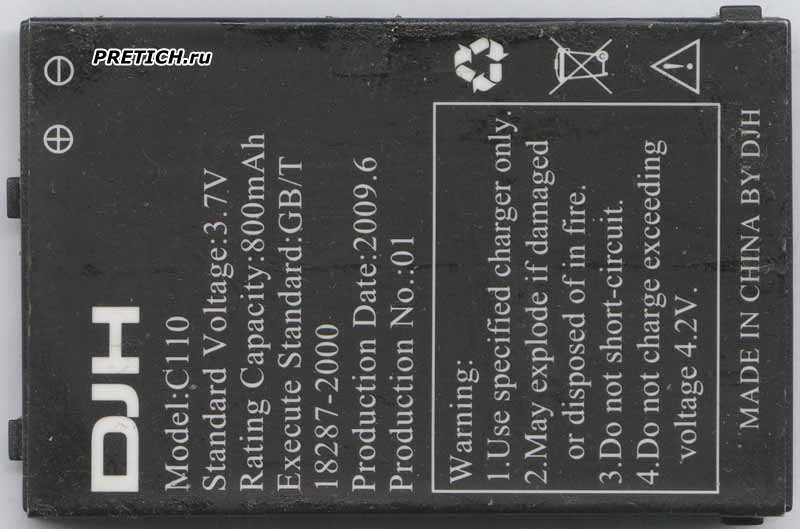

С обратной стороны: указан вольтаж 3.7V и емкость 800mAh. Стандарт GB/T 18287-2000. Дата изготовления 2009.6 - ну хоть немного понятно время изготовления и самого аппарата.



Приступаем к разборке телефона DJH C110 Diamond - выкручиваем четыре винтика, но корпус разбираться не хочет... Отдираем верхнюю белую пластмассовую крышку - под ней винтов нет, это просто декоративная накладка. Корпус соединен еще и крепкими защелками. В конце концов, разделяем корпус на две половинки.



DJH C110 Diamond разборка CDMA телефона

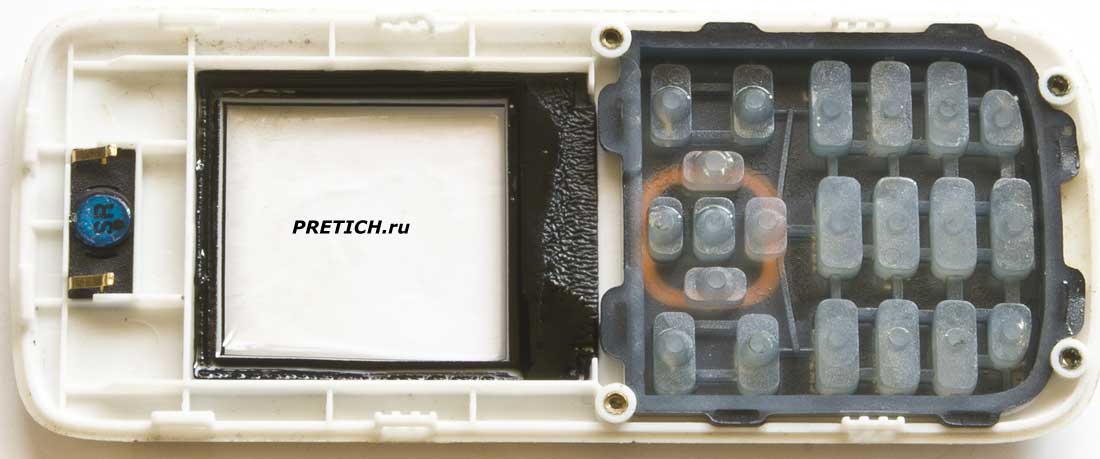

Верхняя часть корпуса. Здесь блок с кнопками. И разговорный динамик, на нем наклейка с буквами SR - SungRom. Он стандартно имеет два пружинящих контакта желтого цвета.



DJH C110 разборка CDMA мобильного телефона



А это другая половинка корпуса, в которой расположено все остальное...



DJH C110 Diamond разборка и ремонт мобильного телефона



DJH C110 Diamond сотка стандарта CDMA, разбираем



Вытаскиваем плату электроники. Но осторожно, микрофон вставлен в специальное гнездо и к плате припаян двумя проводами. Так же под платой утоплен в корпус двигатель с эксцентриком - вибровызов. Он тоже соединяется с платой телефона двумя пружинящими контактами.



DJH C110 Diamond плата телефона CDMA

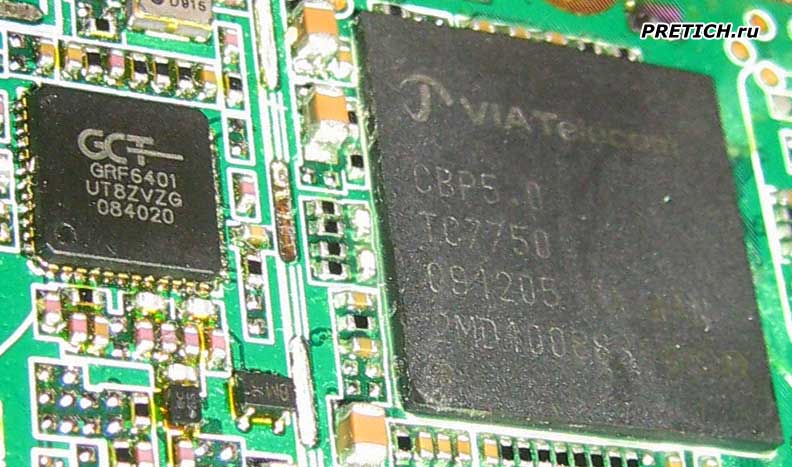

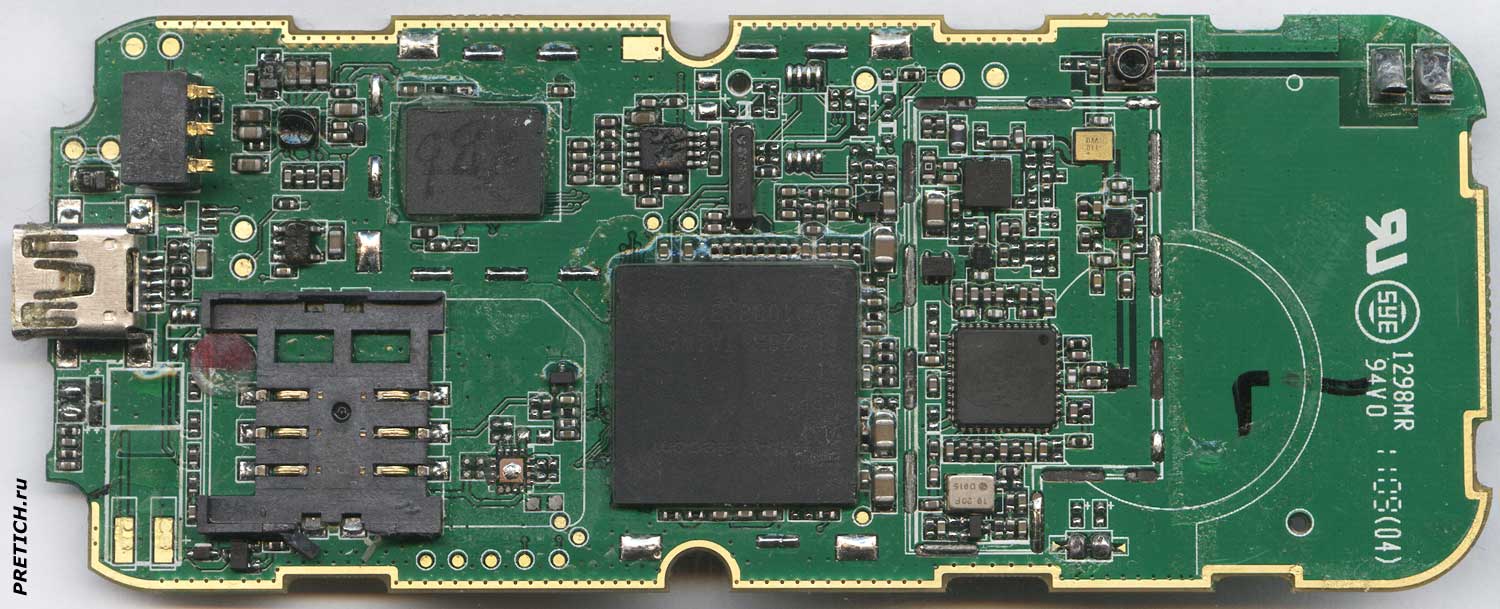

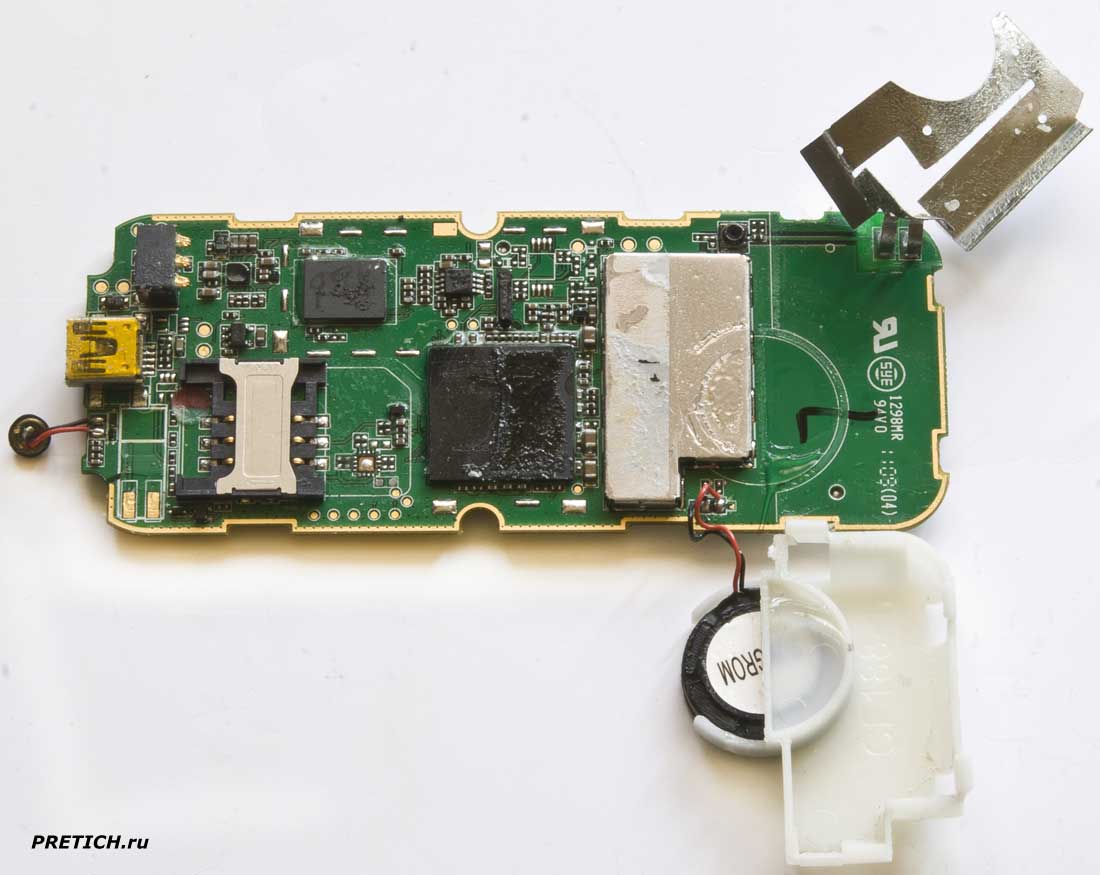

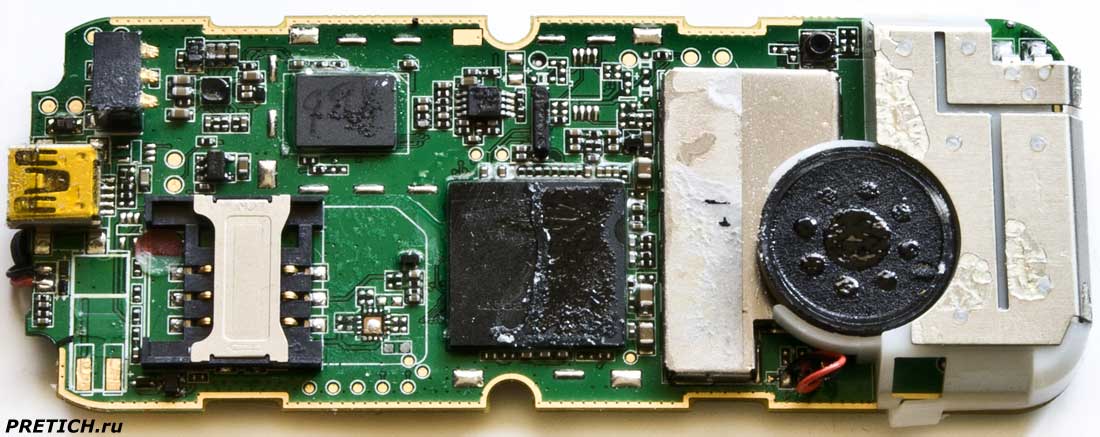

Системная плата телефона DJH C110 Diamond имеет зеленый двусторонний текстолит. С одной стороны платы неизвестный мне логотип - круг и в нем буквы SYE, затем 1298MR 94V0 1109(04). Самая большая микросхема, вероятно процессор, имеет маркировку VIA Telecom CBP5.0 TC7750...



VIA Telecom CBP5.0 TC7750 и GCT GRF6401 микросхемы



Рядом стальной экран, под ним: микросхема с маркировкой GCT GRF6401 UT8ZVZG - даташит не найден... Рядом небольшая SMD микросхема с маркировкой WS 1102 A0916 T2870 - также документация не найдена. Чип флэш-памяти и RAM памяти, все в одном, производства SPANSION - S71GL064A...



CF188 WS2.0 плата телефона DJH C110 Diamond

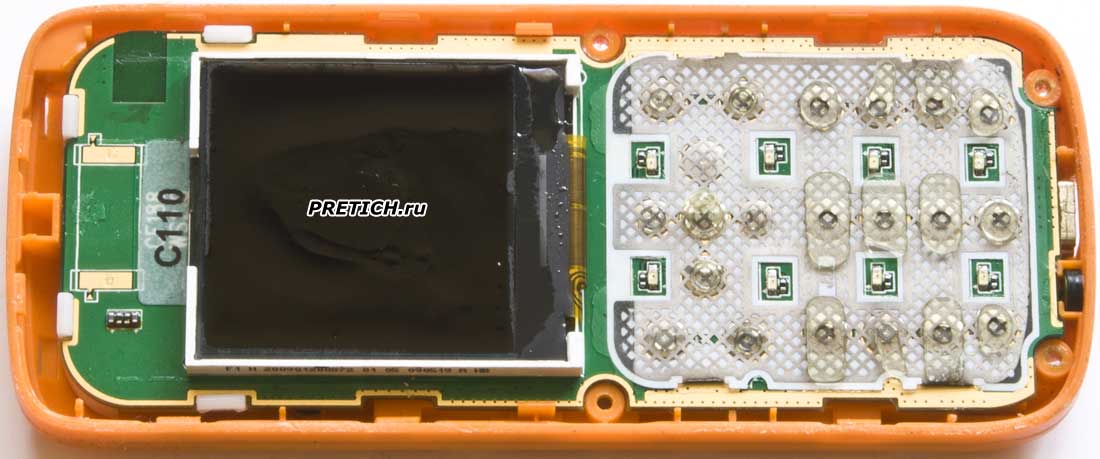

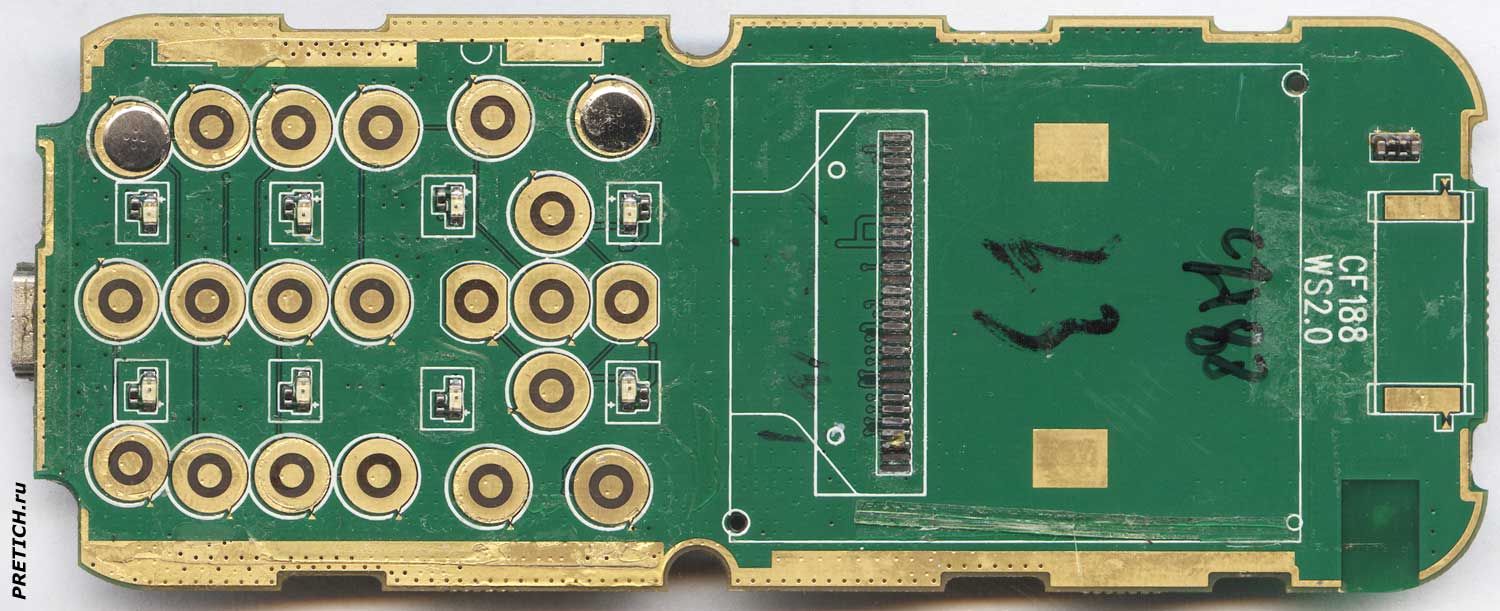

На обратной стороне платы, после удаления дисплея, маркировка: CF188 WS2.0... Контактные площадки матрицы кнопок, светодиоды подсветки клавиатуры... и все.



TM128128A4KFWGWC36-1 FP-1 ROHS HG дисплей

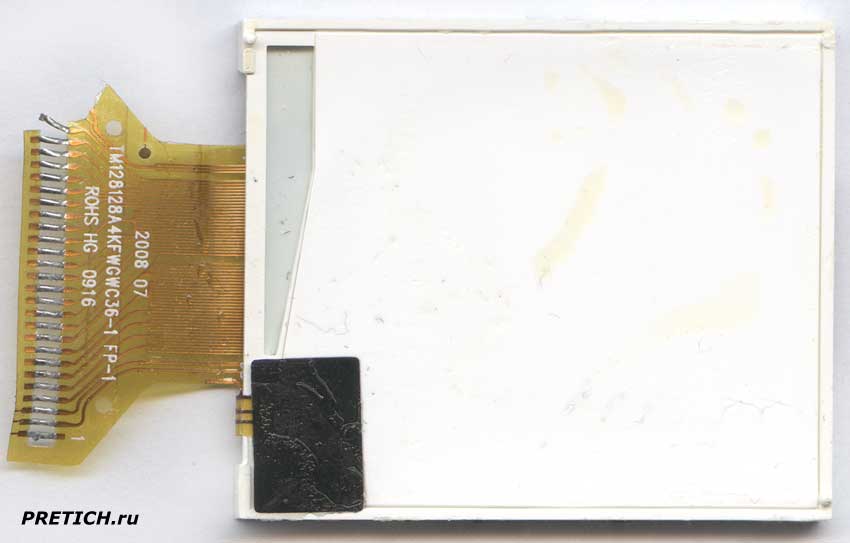

Дисплей имеет на шлейфе такие маркировки: 2008 07 TM128128A4KFWGWC36-1 FP-1 ROHS HG 0916...



маркировка на дисплее мобильного телефона

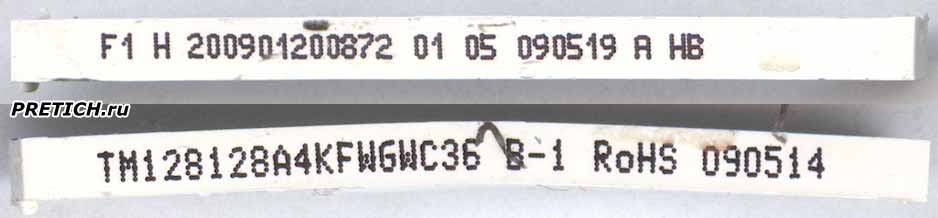

Примерно тоже самое написано и на торцах пластмассового корпуса дисплея... смотрите на фото.



SungRom динамик громкой связи телефона



DJH C110 Diamond динамик громкой связи

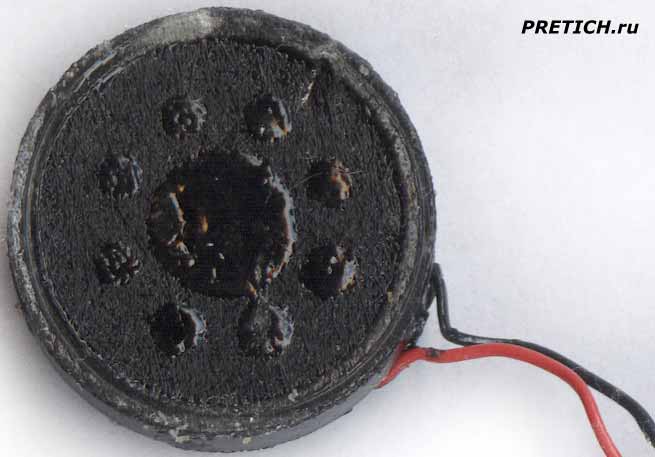

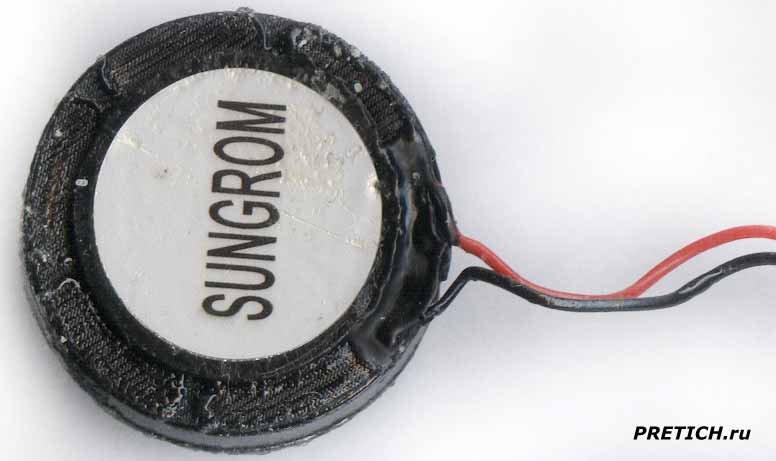

Динамик громкой связи - SungRom...



DJH C110 Diamond микрофон мобильного телефона

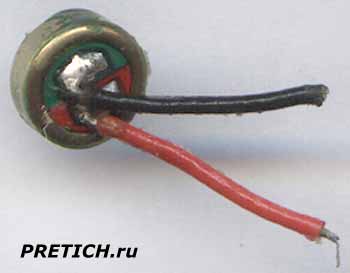

Микрофон - на нем нет маркировок...



DJH C110 Diamond двигатель вибровызова

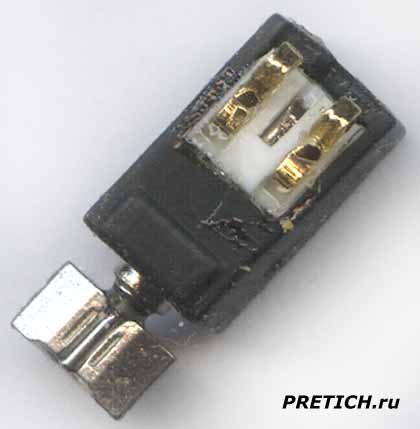

Двигатель с эксцентриком - вибровызов...



На этом описание и разборка телефона DJH C110 Diamond закончена. Как он работал, я сказать не могу - увы, он попал мне в руки в нерабочем состоянии... Так что, все.





Михаил Дмитриенко, специально для PRETICH.ru
