Panasonic KX-TC905-W обзор и разборка радиотелефона

Panasonic KX-TC905-W обзор и разборка радиотелефона





1 - внешний вид, устройство...

2 - разборка радиотелефона...





Сегодня мы займемся радиотелефоном Panasonic KX-TC905-W, мне он достался в изрядно потрепанном виде, но рабочий, с коробкой и документами. Изготовлен он был в начале 1998 года, тогда он в Казахстане стоил примерно 18 500 тг. Недешево...

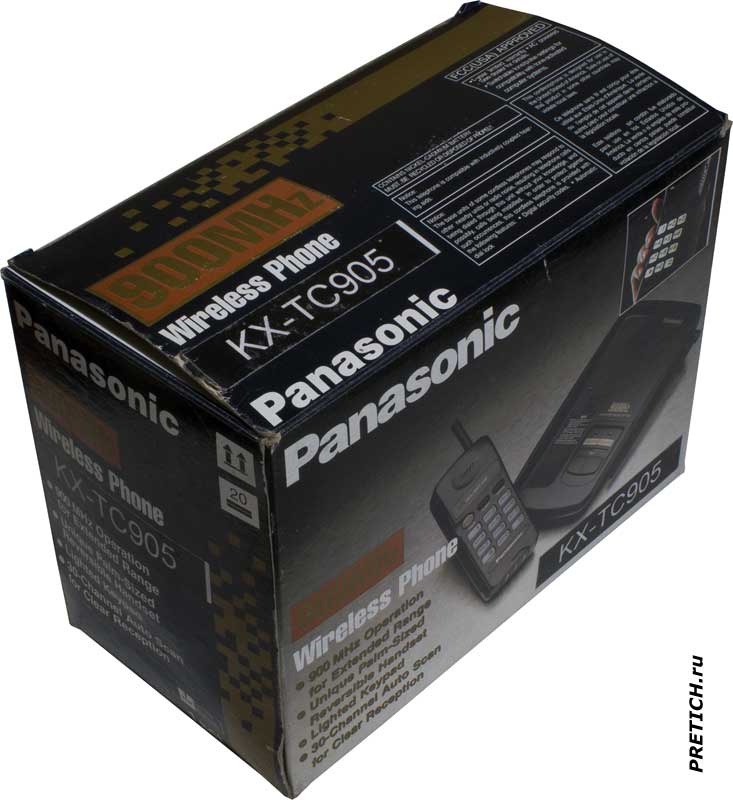

Panasonic KX-TC905-W обзор радиотелефона



Упакован аппарат в такую вот коробочку...



Panasonic KX-TC905-W радиотелефон, описание



Подробнее: на лицевой части коробки фото самого телефонного аппарата, здесь он черный, мой экземпляр светлый. Указаны некоторые технические характеристики.

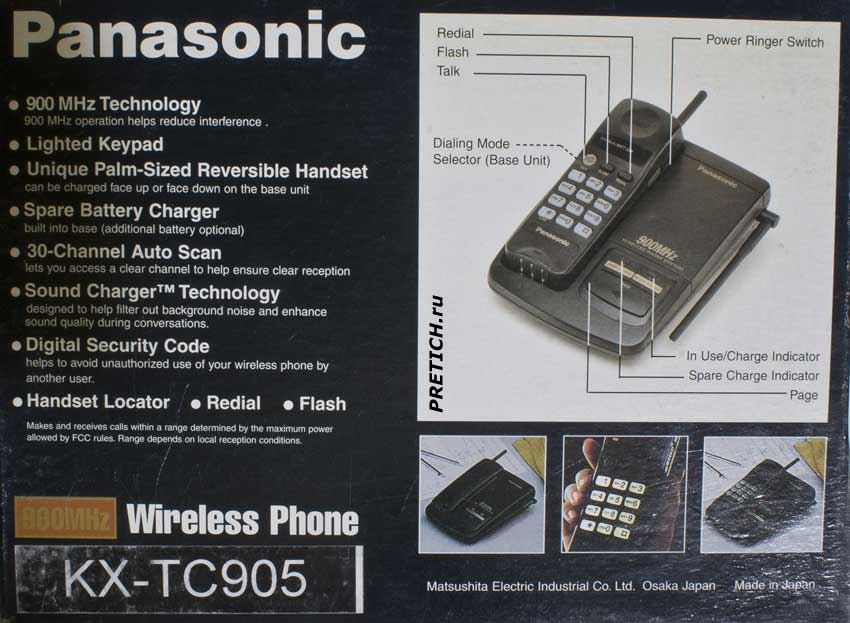

полное описание телефона Panasonic KX-TC905-W



На обратной стороне упаковки информации чуть-чуть больше.

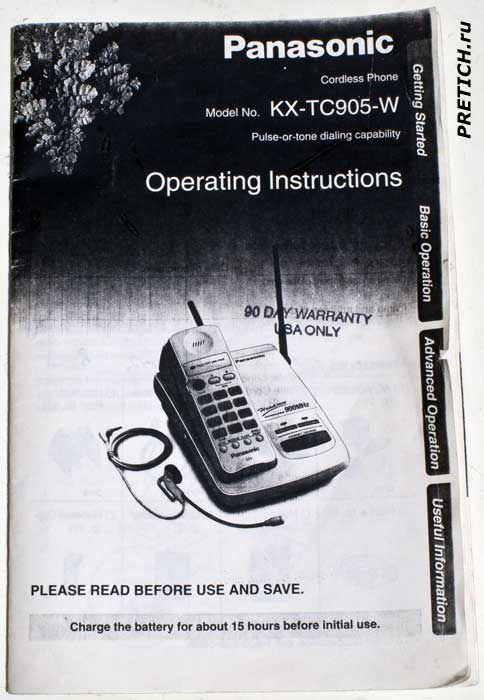

Panasonic KX-TC905-W руководство пользователя



Это бумажная инструкция Panasonic KX-TC905-W, на английском языке. Отпечатана на каком-то ксероксе... В интернете есть электронная версия в формате PDF.

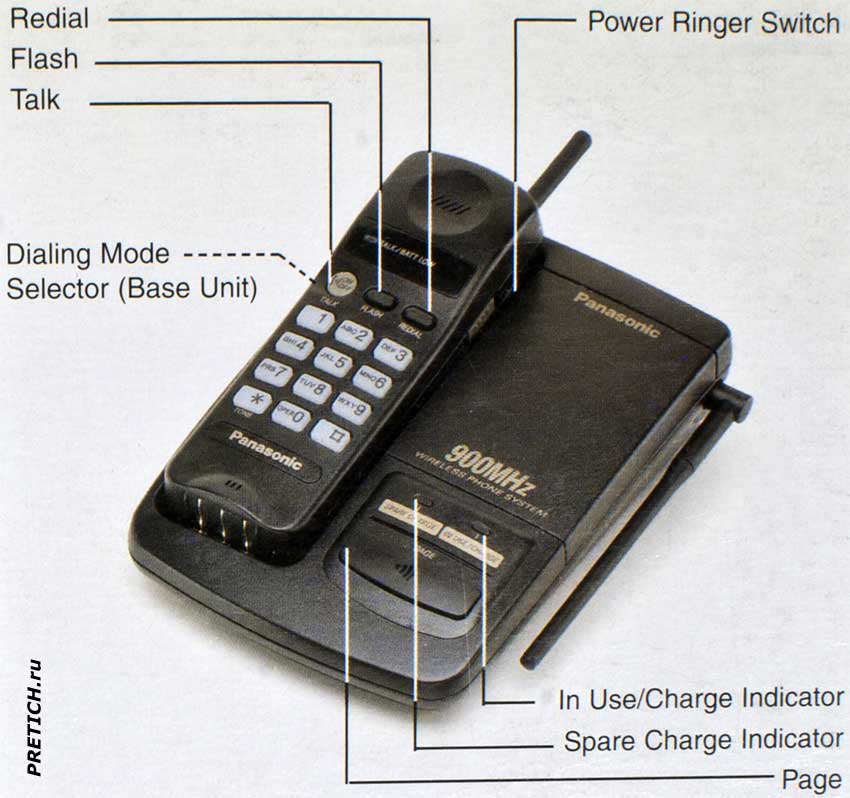

Panasonic KX-TC905-W телефонный аппарат, обзор



Достаем сам аппарат. Фото с коробки телефона.

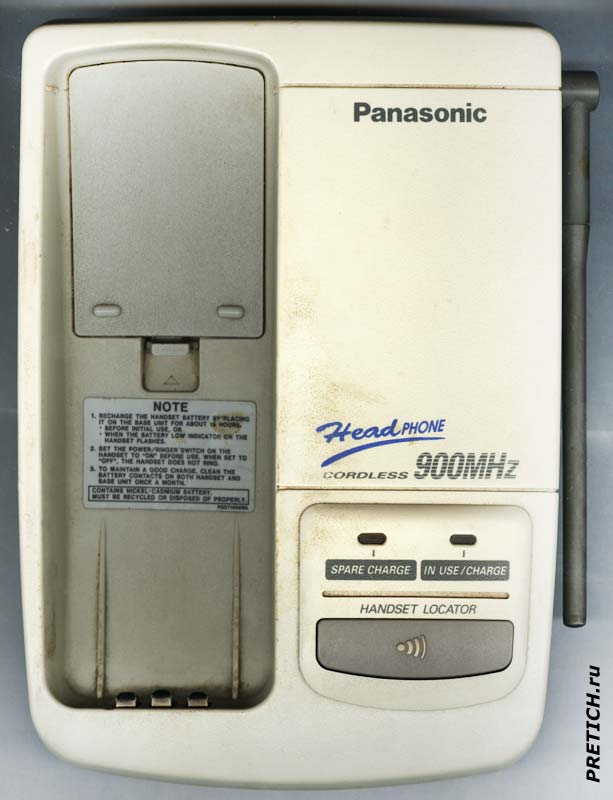

Panasonic KX-TC905-W база радиотелефона



База Panasonic KX-TC905-W. На ней минимум элементов: место под трубку - в нижней части три контакта для зарядки. Два светодиодных индикатора - они сигнализируют об зарядке аккумулятора трубки. Под ними большая кнопка - поиск трубки. Сбоку на корпусе антенна.

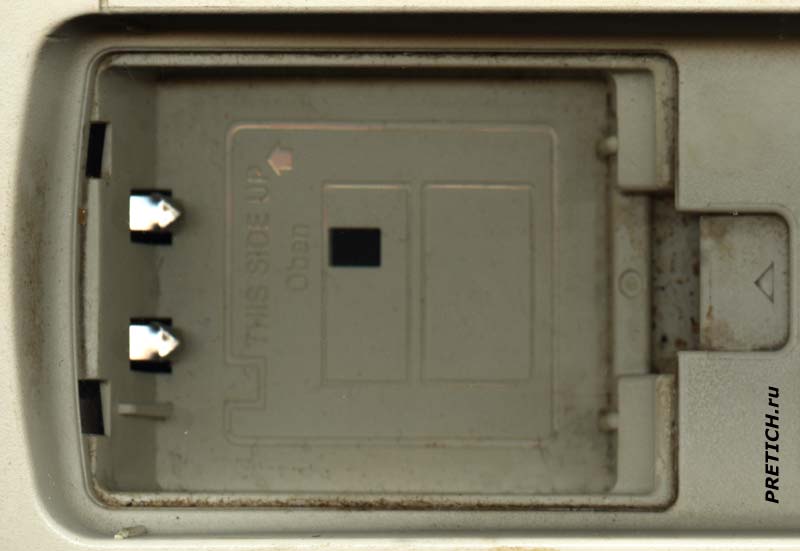

зарядной отсек телефона Panasonic KX-TC905-W



В углублении для трубки есть крышка, под ней отсек для зарядки аккумулятора - можно использовать его, для отдельной зарядки АКБ. Не совсем понятна актуальность этого отсека.

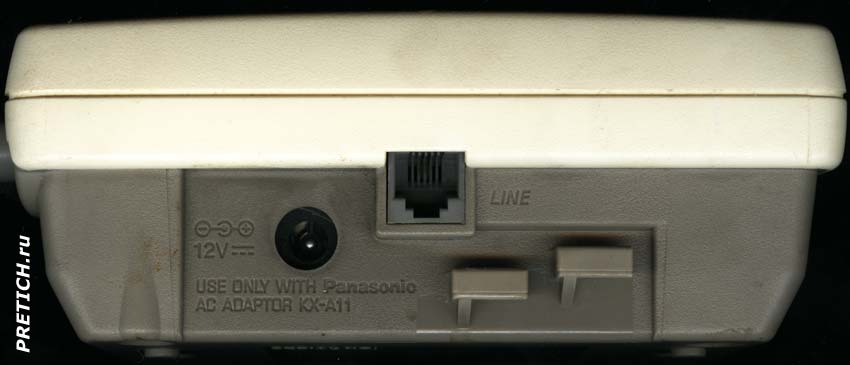

Panasonic KX-TC905-W как подключить радиотелефон



В верхней части аппарата разъем для блока питания - рекомендуемый Panasonic KX-A11, но подойдет любой другой на 12 вольт, выдающий постоянный ток 500 mA, со стандартным разъемом и соответствующий полярности - она указана на корпусе. Затем разъем RJ11 для подключения телефонной линии. И два пластмассовых выступа - фиксаторы проводов.

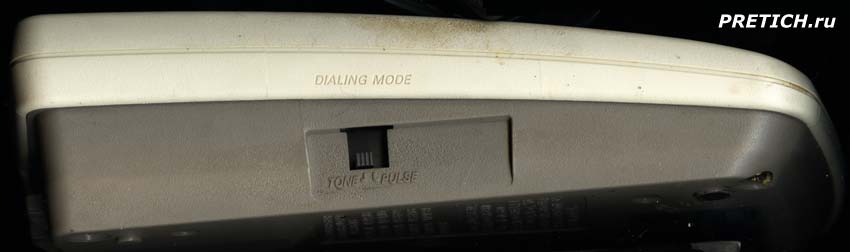

Panasonic KX-TC905-W переключатель на корпусе



С левого бока аппарата переключатель - Dialing Mode, выбор режима вызова - Tone или Pulse.

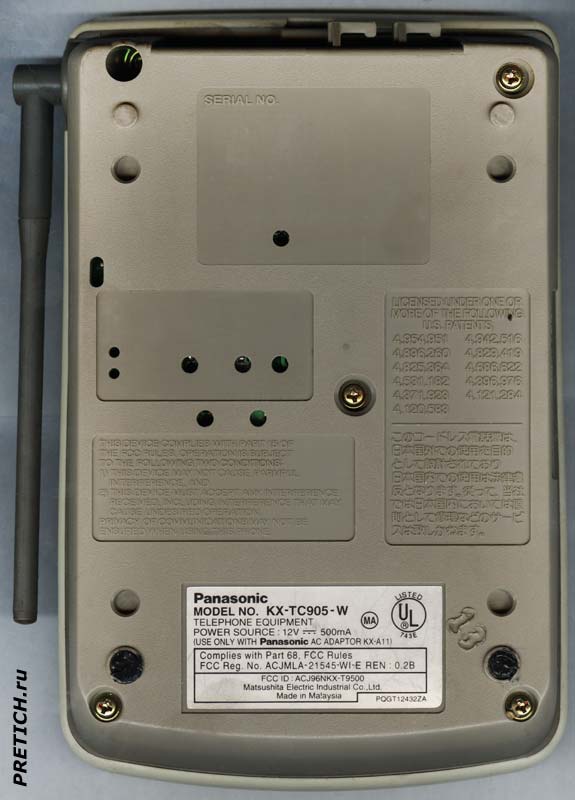

Panasonic KX-TC905-W описание, обзор телефона



Нижняя сторона аппарата. Здесь ничего интересного нет. Этикетка, на ней: название Panasonic, модель KX-TC905-W. Требования по питанию. Страна изготовления - Малайзия.

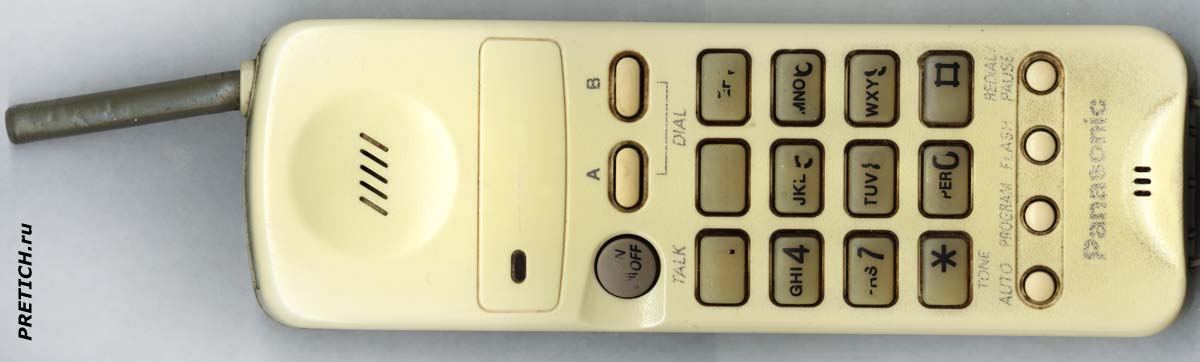

Panasonic KX-TC905-W трубка телефона

+ Щелкните по фото, чтобы увеличить!



Трубка телефона Panasonic KX-TC905-W, она довольно увесистая... Надписи на кнопках частично стерлись... Их назначение вы можете посмотреть в руководстве пользователя. Антенна - жесткая, как видим по фото, она уже согнулась вбок...

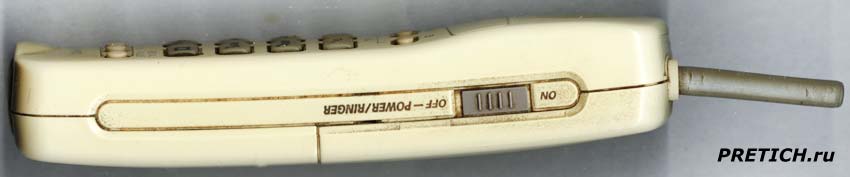

Panasonic KX-TC905-W описание трубки



На правом боку трубки переключатель Power/Ringer...

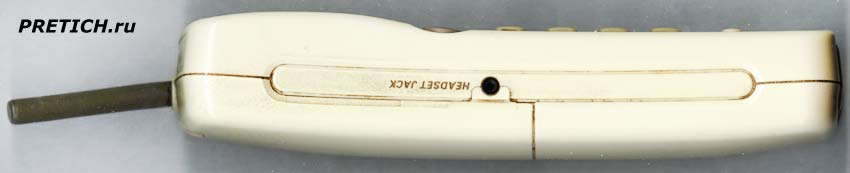

трубка радиотелефона Panasonic KX-TC905-W



На левом боку - отверстие с разъемом типа мини-джек, для подключения гарнитуры - наушника с микрофоном.

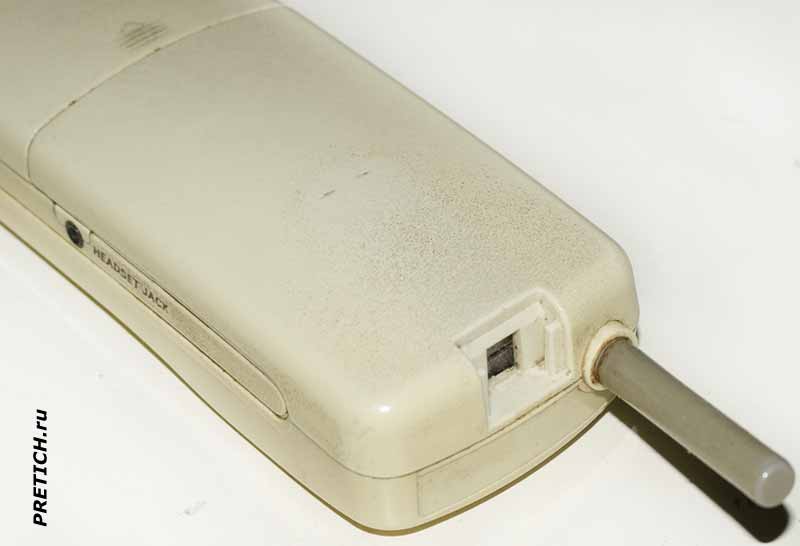

описание базы и трубки Panasonic KX-TC905-W



На верхней стороне, рядом с антенной, место куда можно пристегнуть клипсу - с ее помощью можно повесить трубку, например, на пояс, и вести разговор через гарнитуру. В общем-то, удобно. Монтажное место под клипсу закрывается заглушкой.

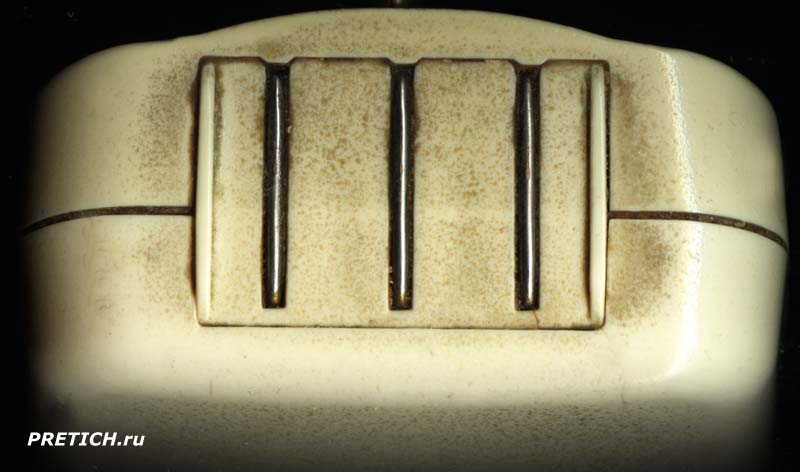

Panasonic KX-TC905-W контакты на трубке



На нижней части аппарата три металлические полоски - контакты для зарядки АКБ.

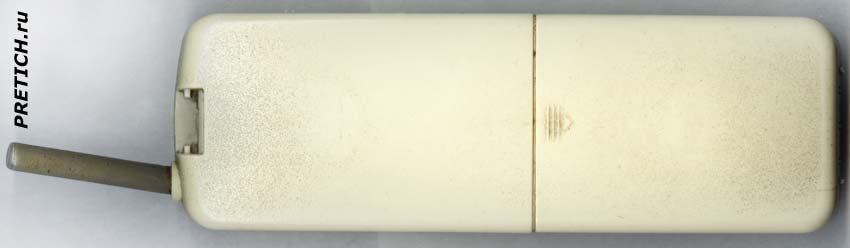

Panasonic KX-TC905-W настройка радиотелефона



Задняя сторона, здесь ничего нет, только крышка аккумуляторного отсека.

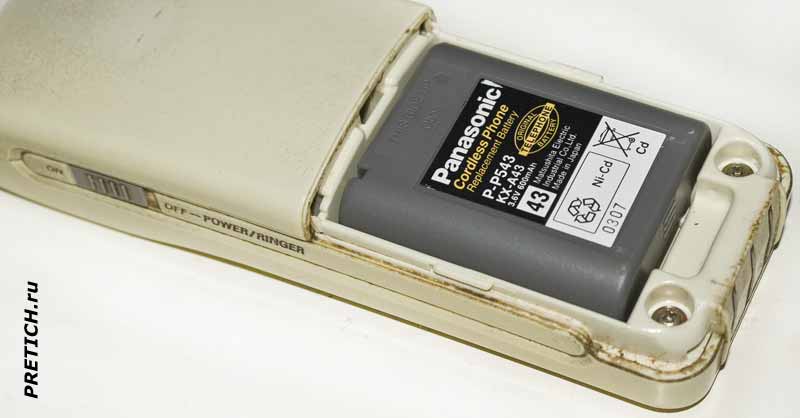

Panasonic KX-TC905-W замена аккумулятора



Снимаем крышку. Видим аккумулятор. Стандартный аккумулятор обеспечивает примерно 4-5 часов разговора, и до 7 дней в режиме ожидания.

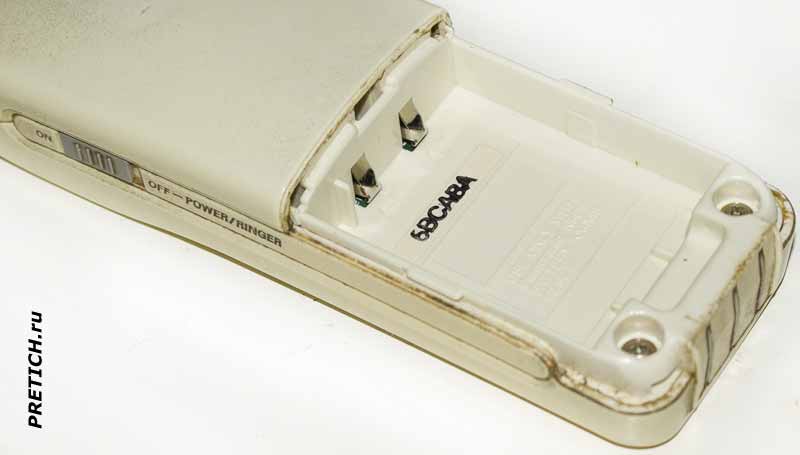

Panasonic KX-TC905-W отсек для аккумулятора



Снимаем аккумулятор - вот пустой отсек под него...

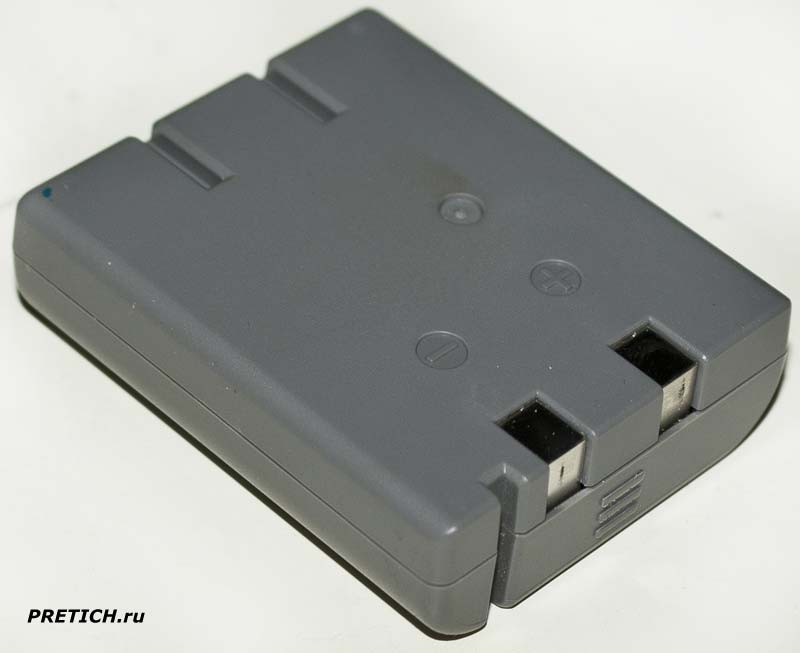

Panasonic KX-TC905-W аккумулятор в трубке



Аккумулятор свой собственный, в пластмассовом корпусе с двумя контактами.

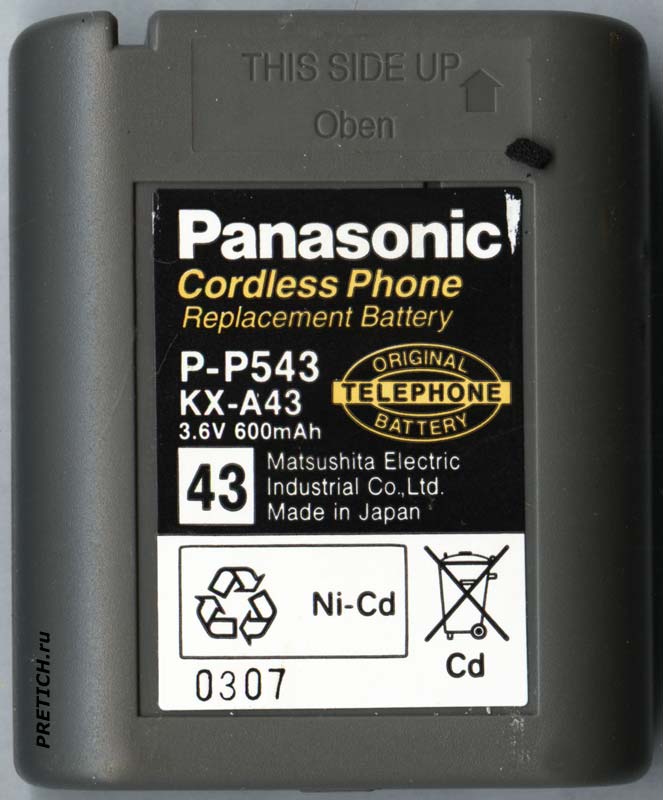

Panasonic KX-A43 P-P543 обзор аккумулятора



Аккумулятор Panasonic KX-A43 P-P543 на 3,6 вольта 600 mAh, тип Ni-Cd. Этот аккумулятор уже 2007 года, оригинальный, и сделан в Японии (ну, якобы в Японии).

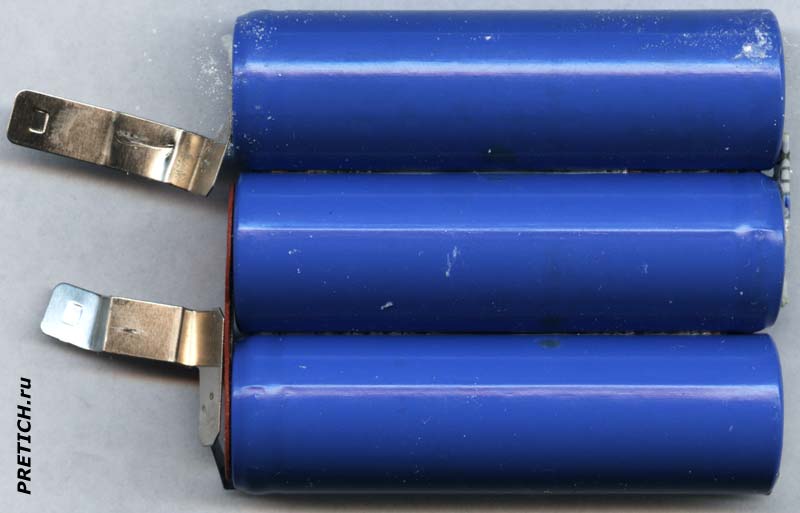

Panasonic KX-A43 разборка аккумулятора, замена банок



Сразу же возникает идея разобрать его. Корпус весьма крепкий, но разобрать можно. Внутри три пальчиковых аккумулятора типа АА, каждый на 1,2 вольта, соединенные последовательно. В общем-то, можно без проблем поменять эти аккумуляторы и самому, главное не перепутать полярность. Что сэкономит вам кучу денег: такой аккумулятор стоит порядка 1900-2100 рублей, а на Алиэкспрессе ~ 16$...



Телефонный аппарат сделан внешне качественно, для своего времени богат на функциональность. Отсутствие ЖК дисплея, конечно, это минус. Ну и к минусам можно отнести использование такого аккумулятора, ведь можно было бы использовать просто три АКБ формата АА. Но - это все маркетинг и дополнительная обдираловка покупателей.



На этом первая часть статьи закончена, во Второй части будет полная разборка телефонного аппарата Panasonic KX-TC905-W.





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
