СО-И0497 Saiman полная разборка электросчетчика

СО-И0497 Saiman полная разборка электросчетчика





Настала очередь рассмотреть и полностью разобрать счетчик Saiman СО-И0497 изготовленный в 2000 году в Казахстане. Это конечно не раритет, но ознакомится с ним не мешает, может быть кому-нибудь это будет нужно.

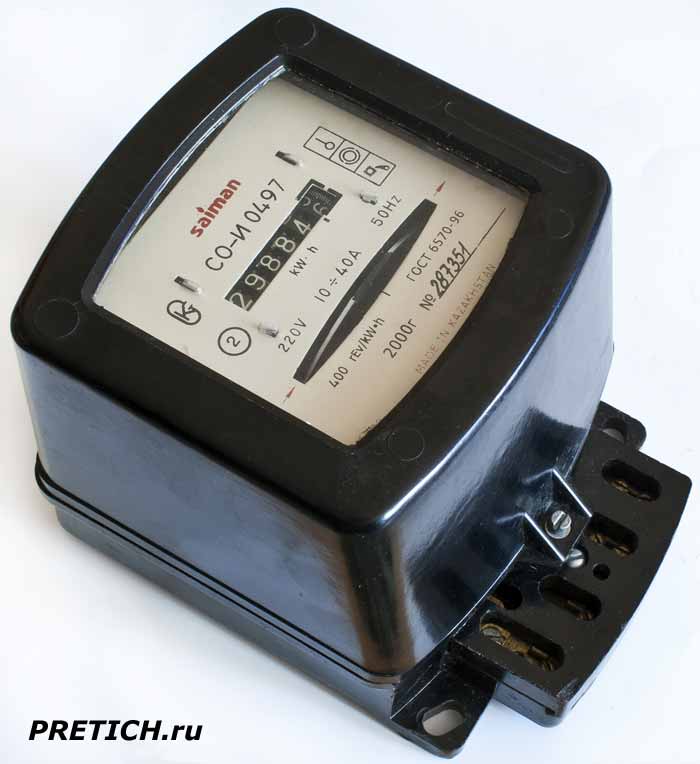

СО-И0497 Saiman обзор электросчетчика



По внешнему виду - это обычный и ничем не примечательный счетчик электрической энергии, однофазный, индукционный... Какие теперь быстро и безвозвратно исчезают из обихода, уступая место новым - электронным моделям... Корпус изготовлен из добротного карболита черного цвета... Контактная группа закрывается специальной накладкой - ее у меня не оказалось...



Верхняя крышка притянута двумя винтами, один из которых имеет отверстие, через которое пропускается проволока для пломбирования.

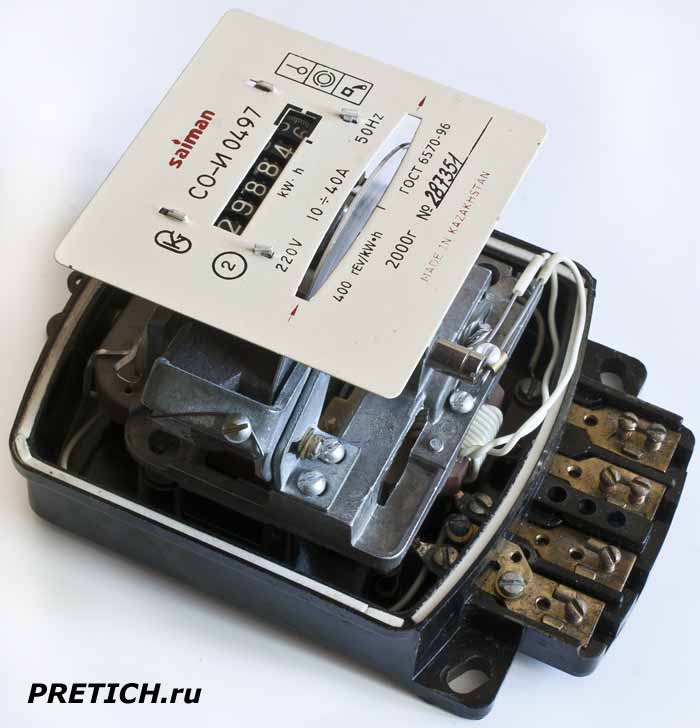

СО-И0497 Saiman электрический счетчик, описание



Откручиваем два этих винта и снимаем верхнюю часть корпуса. Смотрим внутрь...

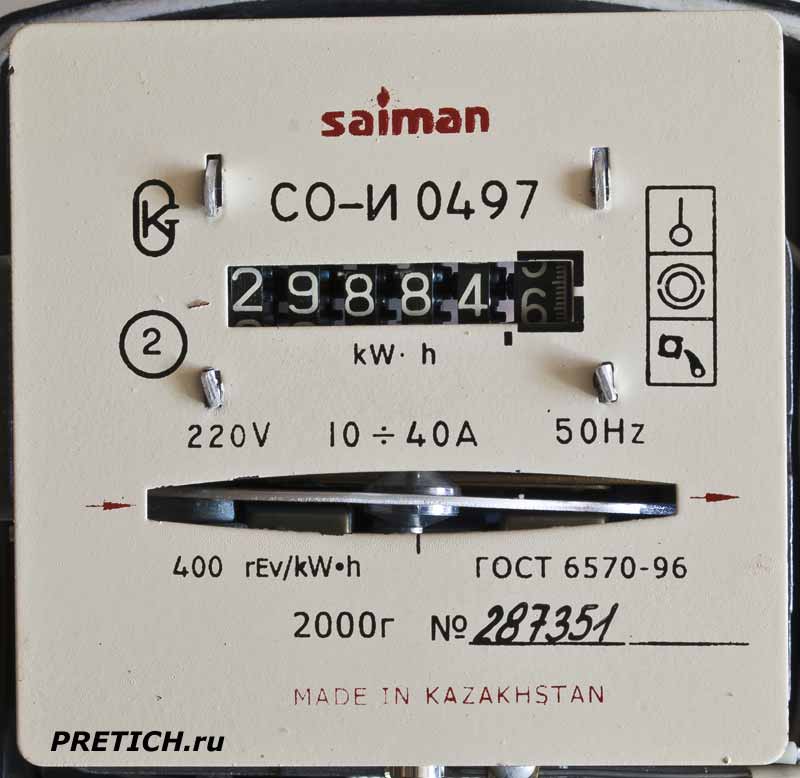

СО-И0497 Saiman шкала, сделано в Казахстане



Это шкала электрического счетчика. На ней логотип Saiman и название модели СО-И0497. Значок СК - символ, обозначающий сертификации Госреестром СИ Казахстана. Двойка в круге - это класс точности 2,0... Вырез, в котором мы видим счетный механизм. В нижнем вырезе - алюминиевый диск... Надписи: 400 rEv/kW-h ГОСТ 6570-96. Год изготовления 2000 и серийный номер изделия, прописано от руки. Ниже Made in Kazakhstan. Шкала изготовлена из стали и прикреплена к корпусу не винтами, а алюминиевыми выступами, два из которых отогнуты для фиксации...

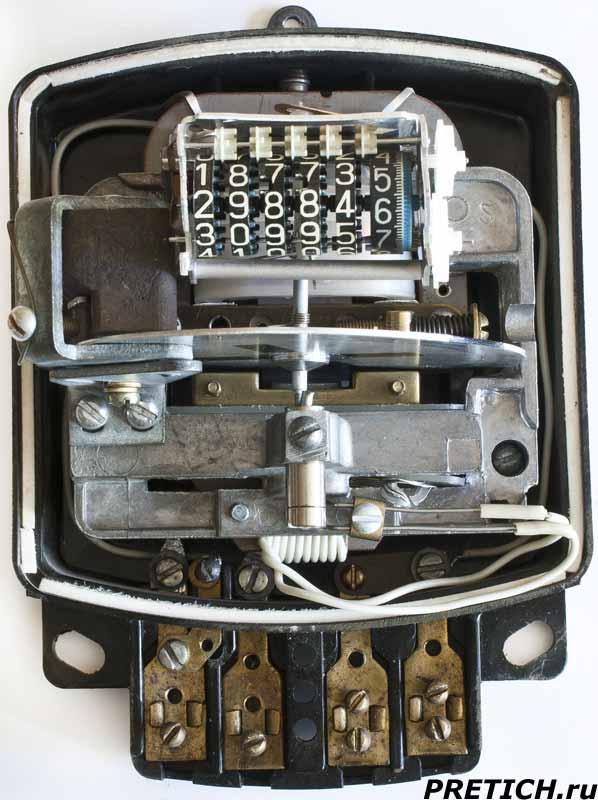

СО-И0497 Saiman устройство электросчетчика



Снимаем ее. Вот вид внутренний вид электрического счетчика СО-И0497...

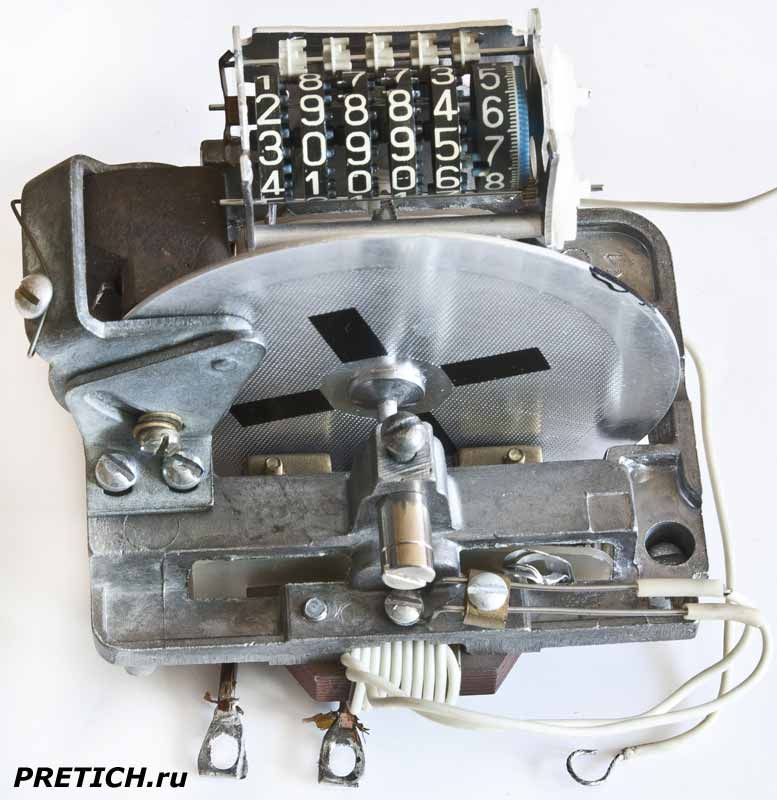

СО-И0497 полная разборка счетчика электроэнергии

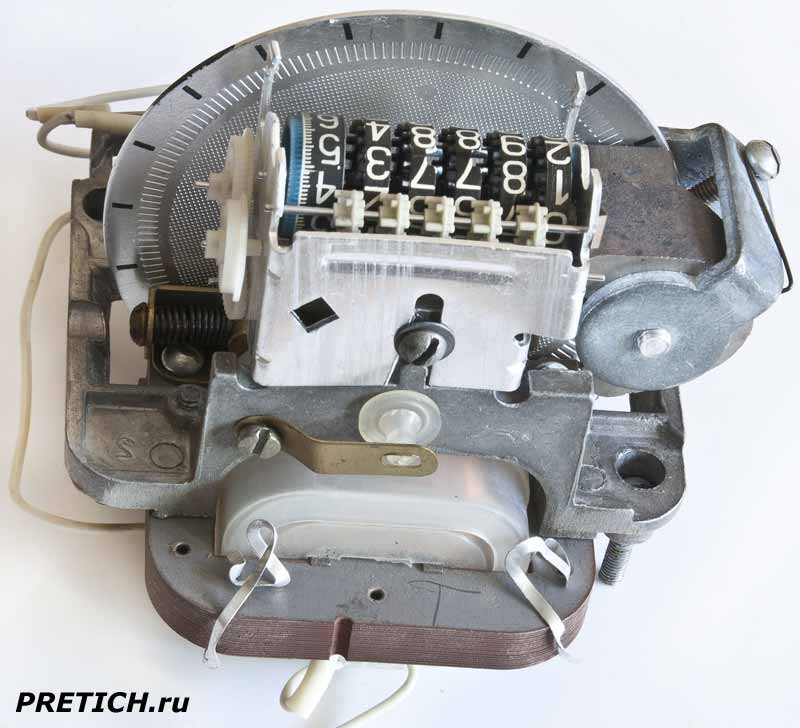

СО-И0497 Saiman разборка электросчетчика

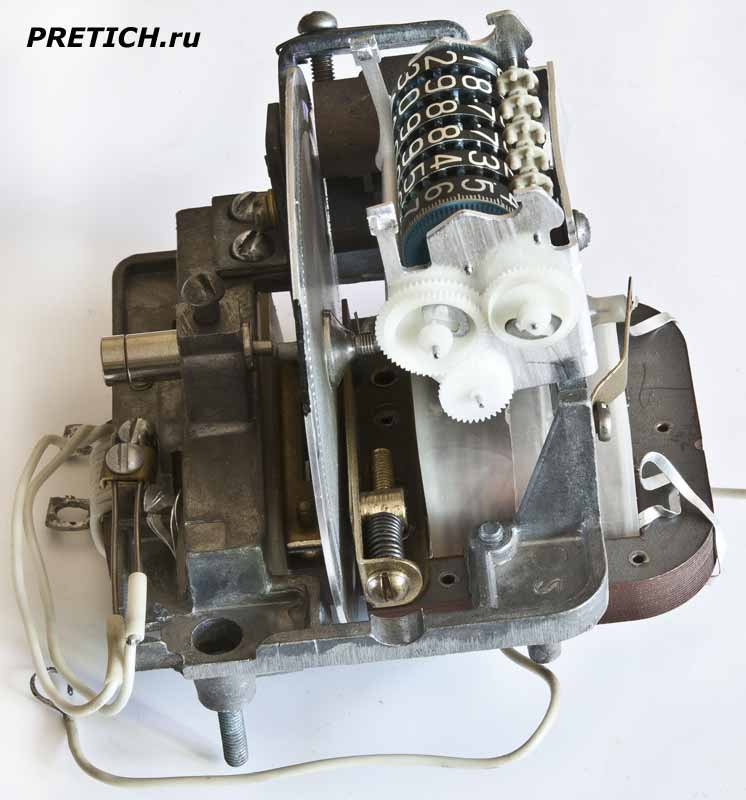

СО-И0497 как устроен электрический счетчик

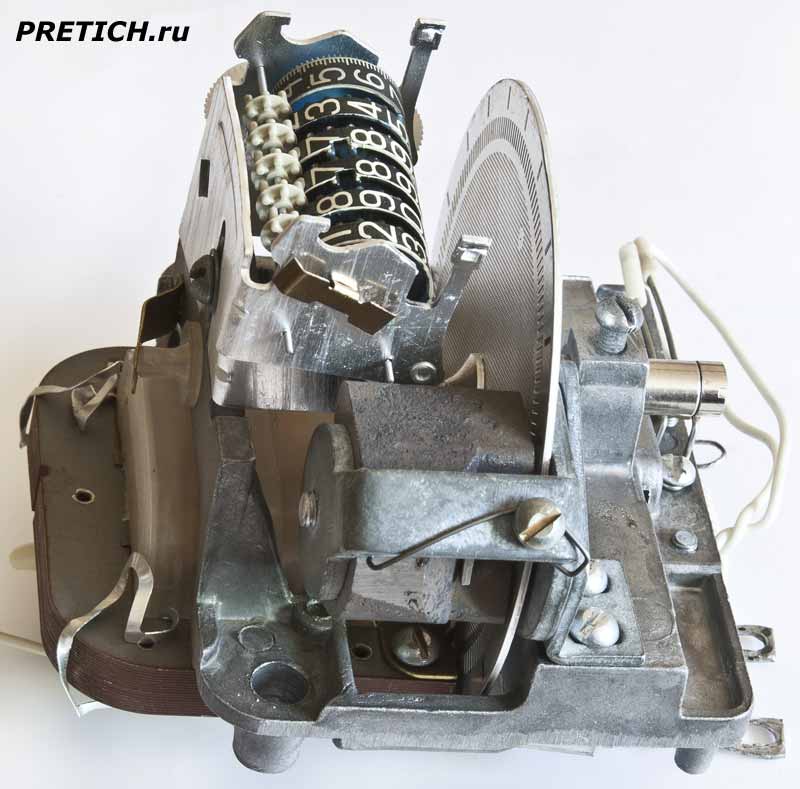

СО-И0497 Saiman механизм счетчика электричества

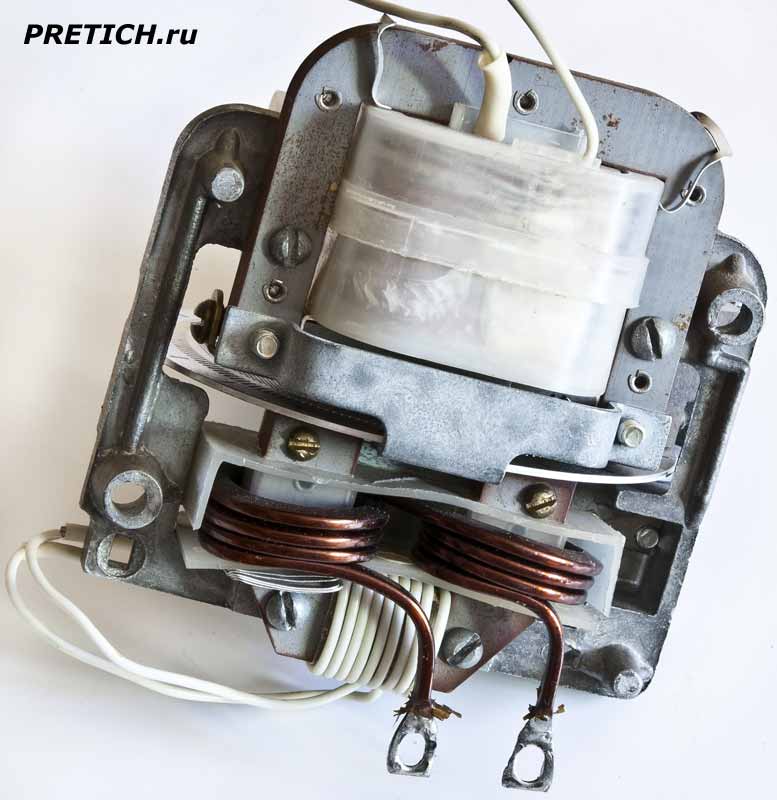

СО-И0497 ремонт счетчика учета электроэнергии



Извлекаем внутренний механизм и рассматриваем его со всех сторон. На фото хорошо видно, что устройство все то же самое, да и чего здесь нового придумать? Все смонтировано на литой из алюминия базе.

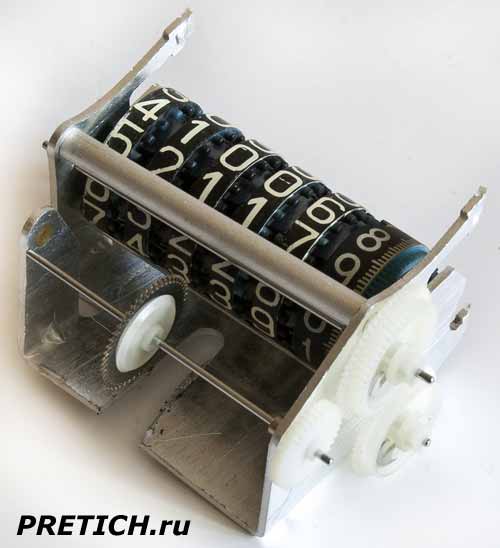

СО-И0497 механическое счетное устройство



Механический счетчик также имеет алюминиевый корпус, пластмассовые барабаны и пластмассовые шестерни. Счетный механизм снят...

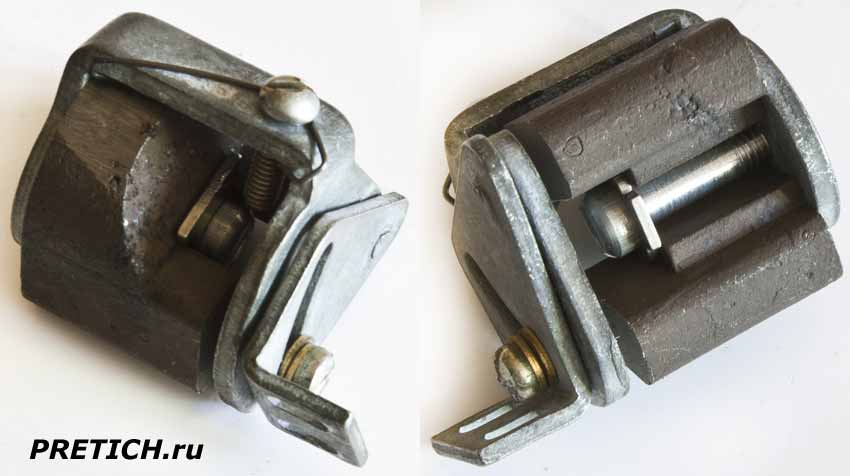

СО-И0497 постоянные магниты в электросчетчиках



Постоянный магнит счетчика... т.н. тормозной магнит.

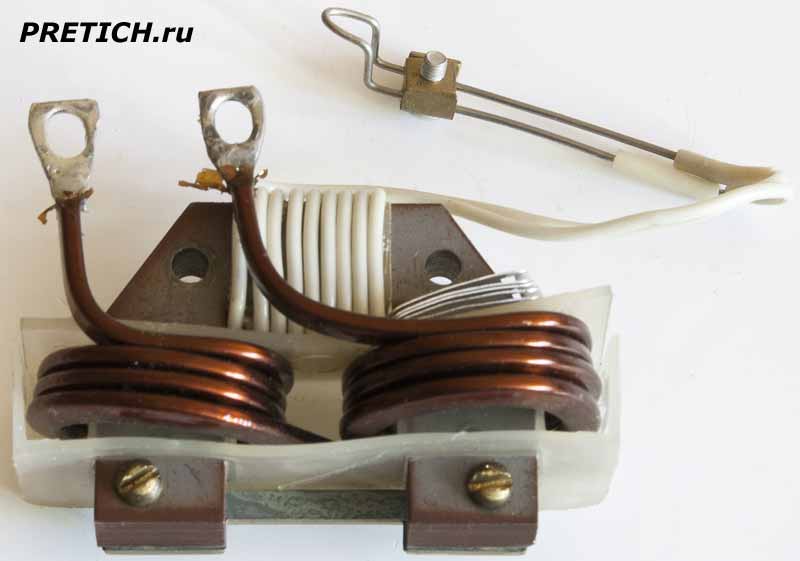

СО-И0497 токовая катушка электросчетчика

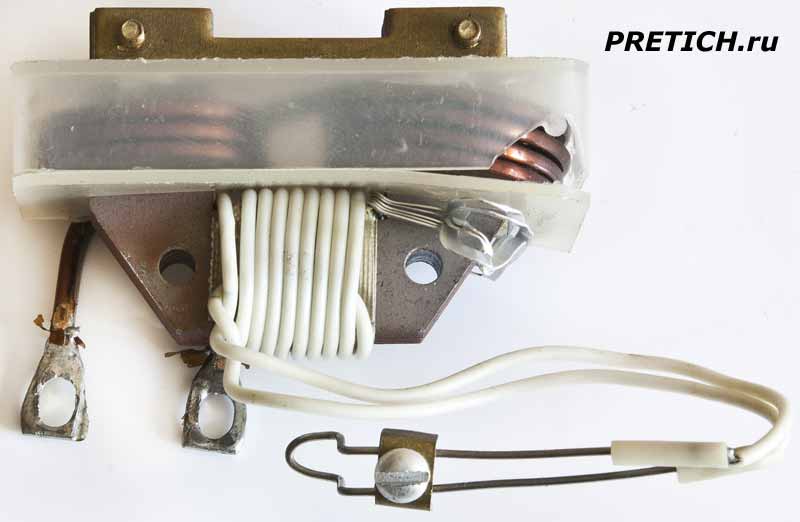

СО-И0497 Saiman катушка с толстым медным проводом



Токовая обмотка... Также обмотка, замкнутая на проволочный резистор с регулировкой сопротивления резистора - регулировка внутреннего угла фазового сдвига.

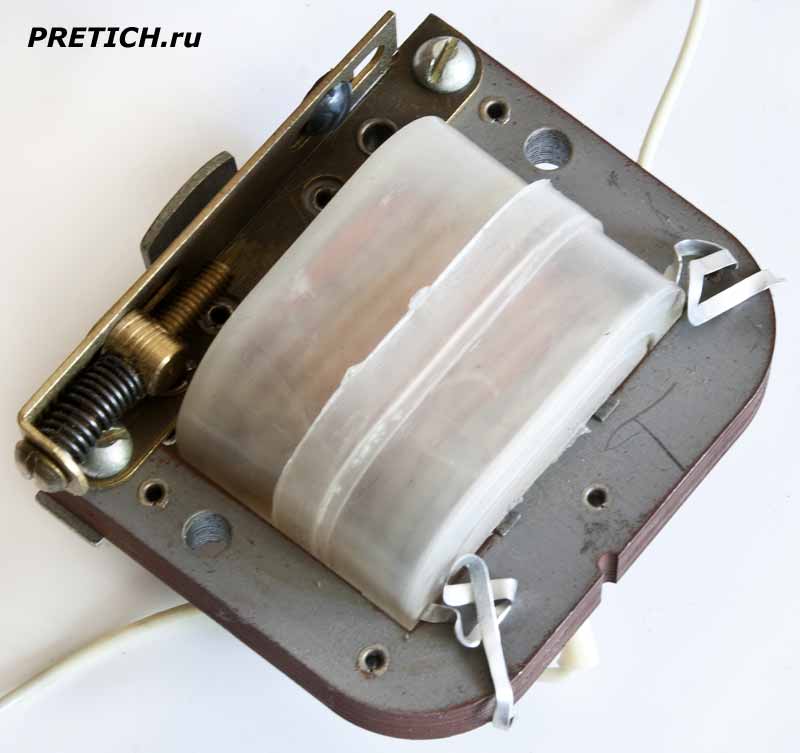

СО-И0497 катушка с тонким проводом - напряжения



Катушка обмотки напряжения... под пластмассовой защитной крышкой на изоляции наклейка с данными: 220V, диаметр провода 0,14 мм, 8500 витков.

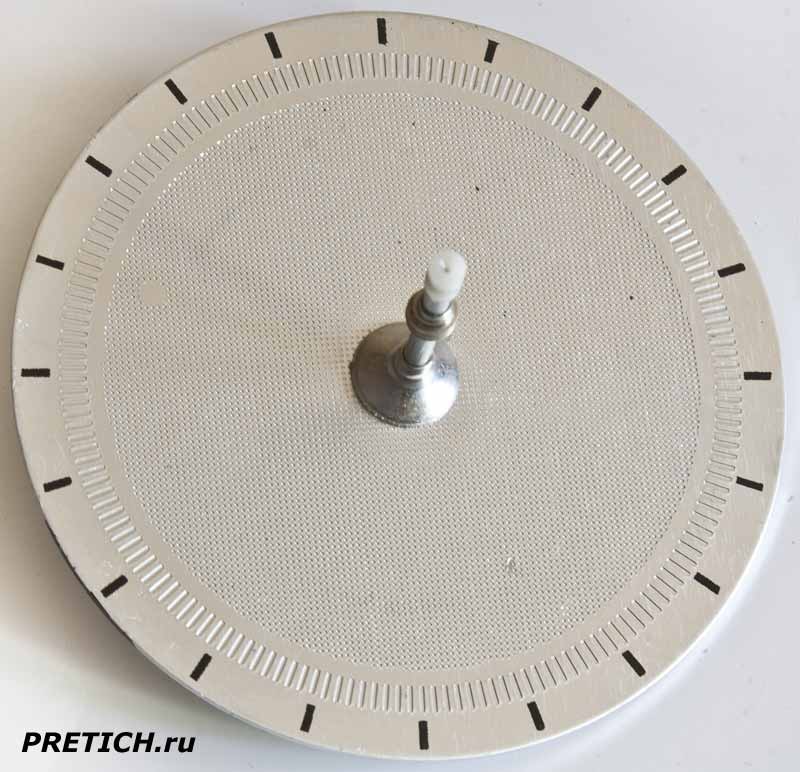

СО-И0497 алюминиевый диск электросчетчика



Алюминиевый диск, на оси шестерня червячной передачи - соединяется с счетным механизмом.



В общем, все и так понятно. Вопрос: сделан ли этот счетчик реально в Казахстане, или на его шкалу просто нанесены эти "сайман" и "Маде ин Казахстан" позже - неясен. Судя по всему, особенно по печати на шкале - эти две надписи нанесены другим способом, что вызывает вопрос - зачем? Скорее всего, эти счетчики изготовлены в России, а в Казахстане промаркированы как "сделано нами"... Производство в Казахстане ведь практически полностью уничтожено...



На этом все.



Статьи по теме:



- CL2df3-1 электрический счетчик, разборка

- СО-И446 счетчик однофазный, СССР

- СО-2М счетчик однофазный

- СО-И6106 разборка однофазного счетчика

- Энергомера СЕ101-S6 счетчик электроэнергии, Россия





Михаил Дмитриенко, специально для PRETICH.ru

2017 г.
