CL2df3-1 электрический счетчик, разборка
Сегодня я разберу электрический счетчик, более-менее современного изготовления... Такое странное название счетчика CL2df3-1 дает мало информации... Но все же кое-что есть, счетчики с этим именем фигурируют в Казахстане, а предприятие-изготовитель указывается ТОО "СП Электрон"... Но очень уж меня берут сомнения. Ладно, разберем, посмотрим, кто изготовитель на самом деле.
Это изделие относится к системам измерительным двухтарифным однофазным - CL2df3 УСИТ 2.403.004
![CL2df3-1 счетчик электрический, обзор CL2df3-1 счетчик электрический, обзор](/st/30/1_cl2df3.jpg)
![D3ХBd обзор электрического счетчика D3ХBd обзор электрического счетчика](/st/30/2_cl2df3.jpg)
Обычных размеров электрический счетчик, внешне описывать его, в общем-то, нечего... сделан аккуратно и качественно. Это видно и по фотографиям.
![CL2df3-1 или D3ХBd счетчик электроэнергии, разборка CL2df3-1 или D3ХBd счетчик электроэнергии, разборка](/st/30/3_cl2df3.jpg)

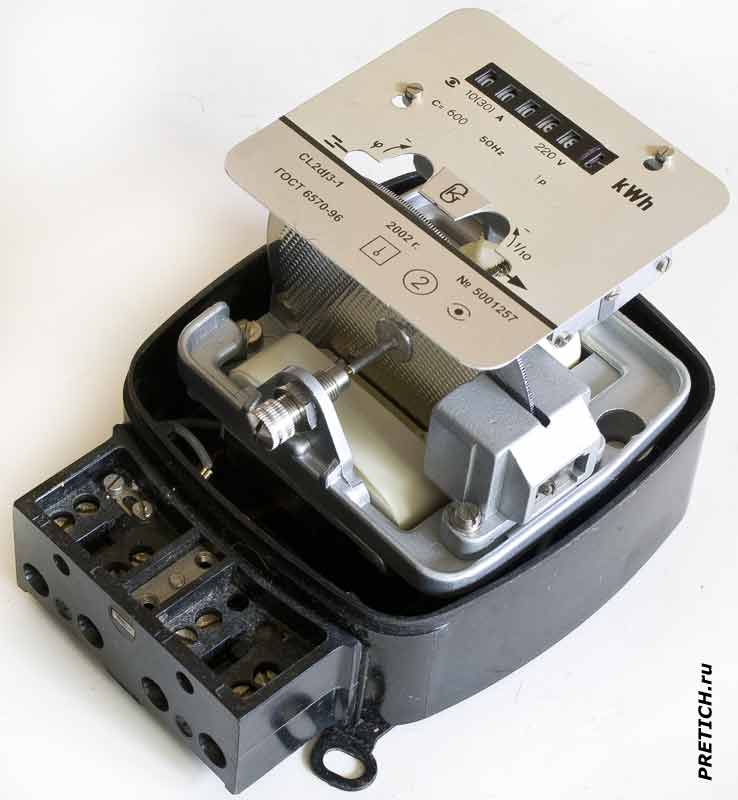

Сразу приступаю к разборке. Для этого, сначала, срезаем пломбу и удаляем тонкую проволоку. Затем выкручиваем два винта, которые крепят верхнюю крышку. Смотрим внутрь. Внутри все еще красивее, чем снаружи... Этим счетчиком очень недолго пользовались, он как новенький.
![CL2df3-1 шкала электрического счетчика, Нидерланды CL2df3-1 шкала электрического счетчика, Нидерланды](/st/30/4_cl2df3.jpg)

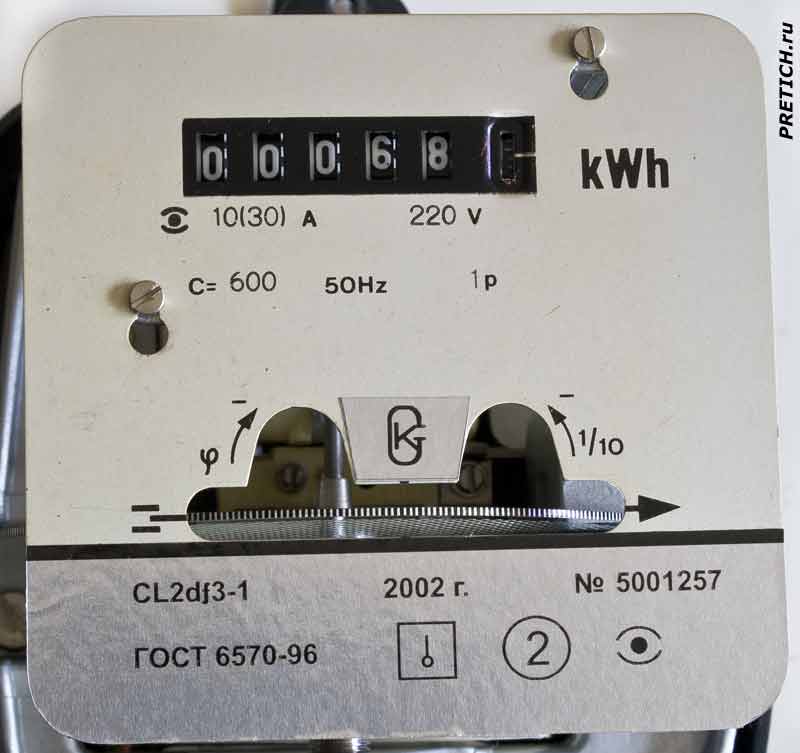

Шкала белого цвета, на ней оконца механического счетного механизма, показывают kWh. Так же указано: 10(30) A 220V C=600 50Hz 1p. По низу серебристая наклейка, на ней название CL2df3-1, год изготовления 2002 г. Серийный номер изделия... ГОСТ 6570-96. Значки.
![4620770 WISSELSTROOMMETER счетчик METERFABRIEK - DORDRECHT 4620770 WISSELSTROOMMETER счетчик METERFABRIEK - DORDRECHT](/st/30/25_cl2df3.jpg)

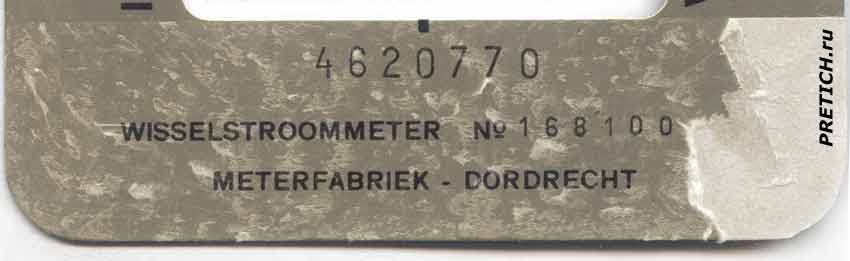

Эта наклейка достаточно крепко приклеена... отдираем ее и под ней видим такое: 4620770 WISSELSTROOMMETER №168100 METERFABRIEK - DORDRECHT... Теперь понятно КТО изготовитель этого счетчика... Голландская компания, счетчики которой изготавливают в Германии... а эта модель счетчика - D3ХBd, который делают еще с 70-х годов ХХ века...

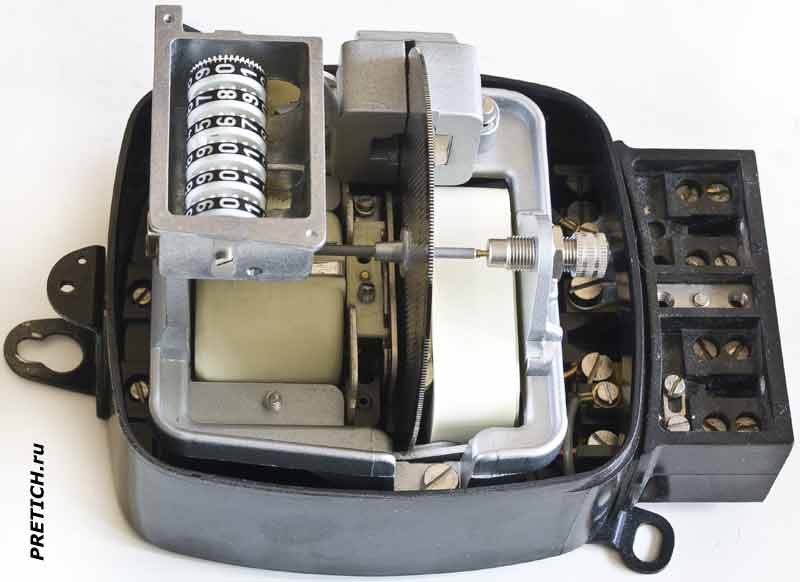

![CL2df3 полная разборка электрического счетчика CL2df3 полная разборка электрического счетчика](/st/30/6_cl2df3.jpg)
![D3ХBd счетчик электричества CL2df3-1 D3ХBd счетчик электричества CL2df3-1](/st/30/8_cl2df3.jpg)
![CL2df3-1 описание и разборка счетчика учета CL2df3-1 описание и разборка счетчика учета](/st/30/5_cl2df3.jpg)
![CL2df3-1 сделано в METERFABRIEK - DORDRECHT CL2df3-1 сделано в METERFABRIEK - DORDRECHT](/st/30/7_cl2df3.jpg)

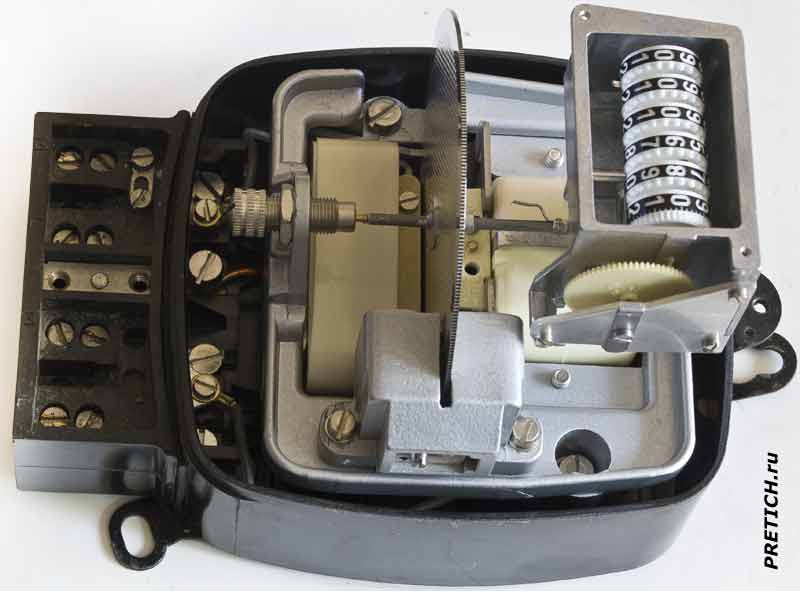

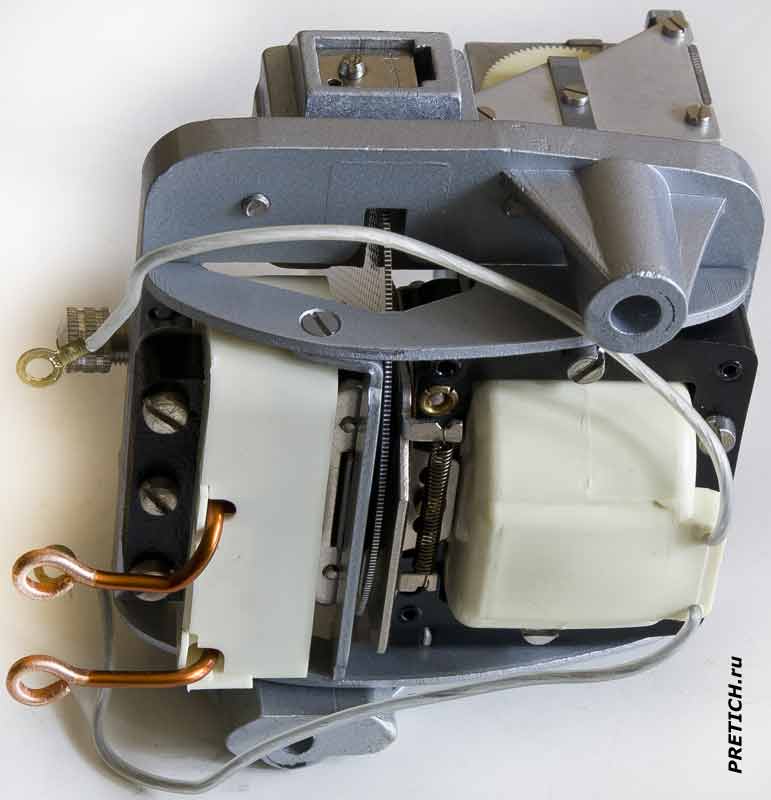

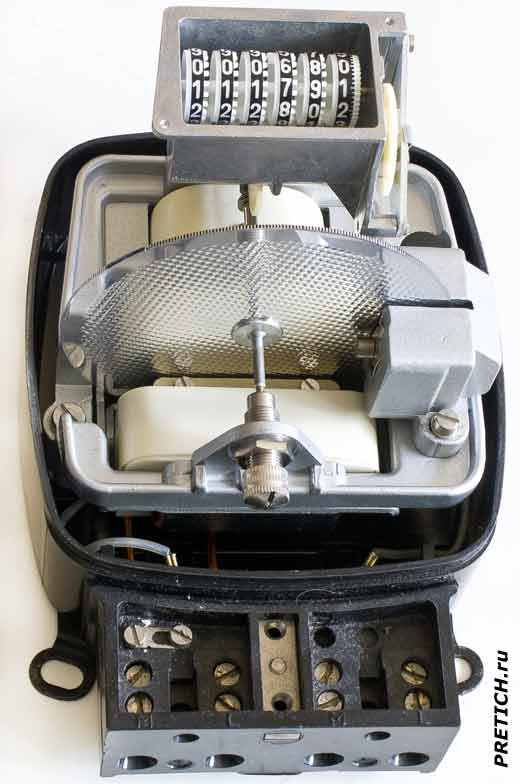

Смотрим на внутреннее устройство электрического счетчика со всех сторон. Принцип работы и конструкция все те же самые, что и в советских счетчиках. Только выполнено все на высоком уровне, не забывая и об внешней эстетике...
![CL2df3-1 устройство счетчика учета электроэнергии CL2df3-1 устройство счетчика учета электроэнергии](/st/30/9_cl2df3.jpg)
![D3ХBd полная разборка электрического счетчика D3ХBd полная разборка электрического счетчика](/st/30/20_cl2df3.jpg)
![CL2df3 магнитная система счетчика CL2df3 магнитная система счетчика](/st/30/17_cl2df3.jpg)

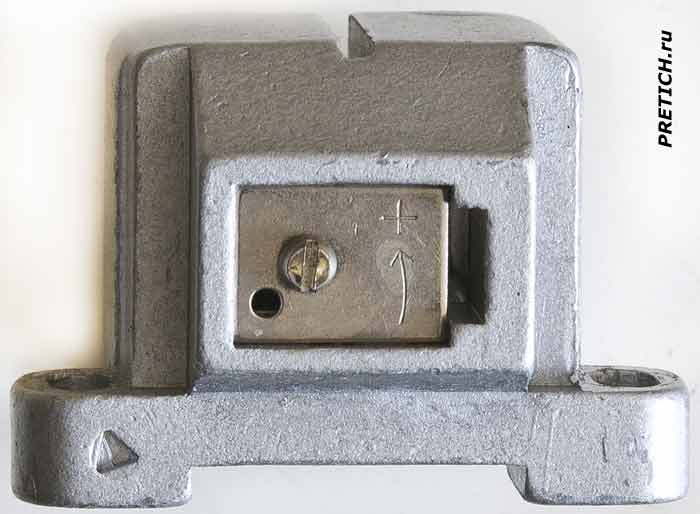

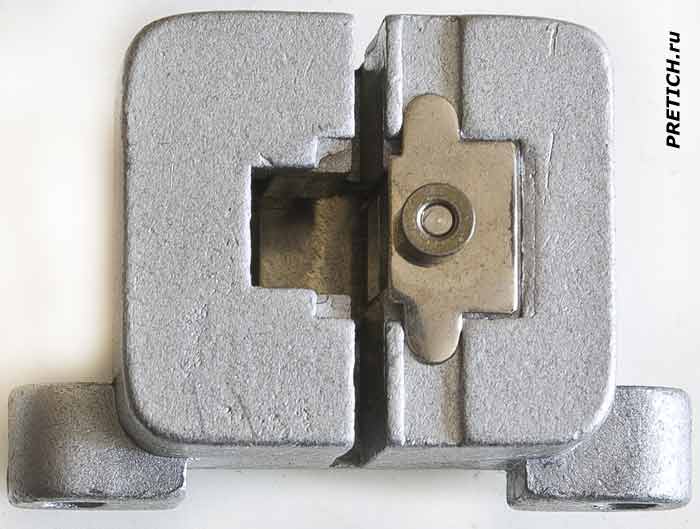

Магнит...
![CL2df3-1 METERFABRIEK - DORDRECHT регулировка CL2df3-1 METERFABRIEK - DORDRECHT регулировка](/st/30/18_cl2df3.jpg)

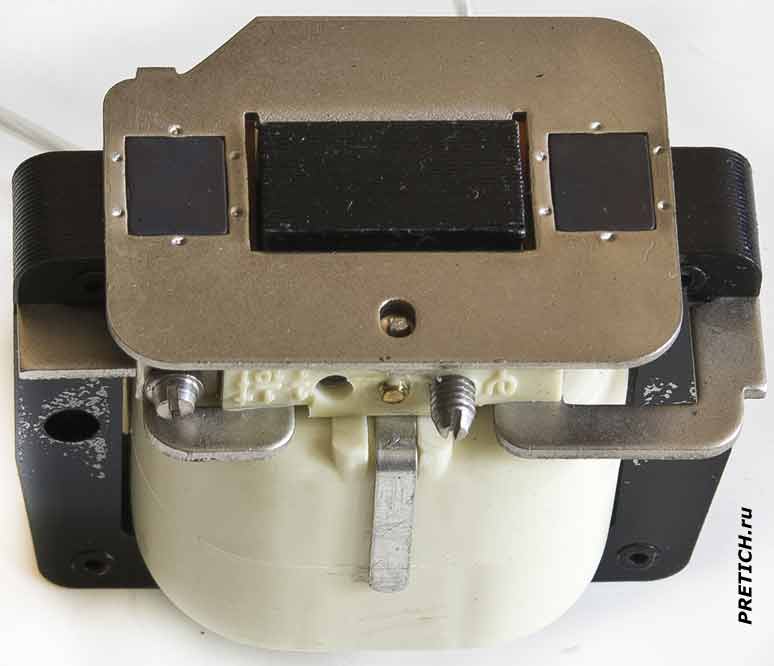

![CL2df3-1 катушка напряжения в счетчике CL2df3-1 катушка напряжения в счетчике](/st/30/12_cl2df3.jpg)
![D3ХBd катушка напряжения в счетчике D3ХBd катушка напряжения в счетчике](/st/30/13_cl2df3.jpg)

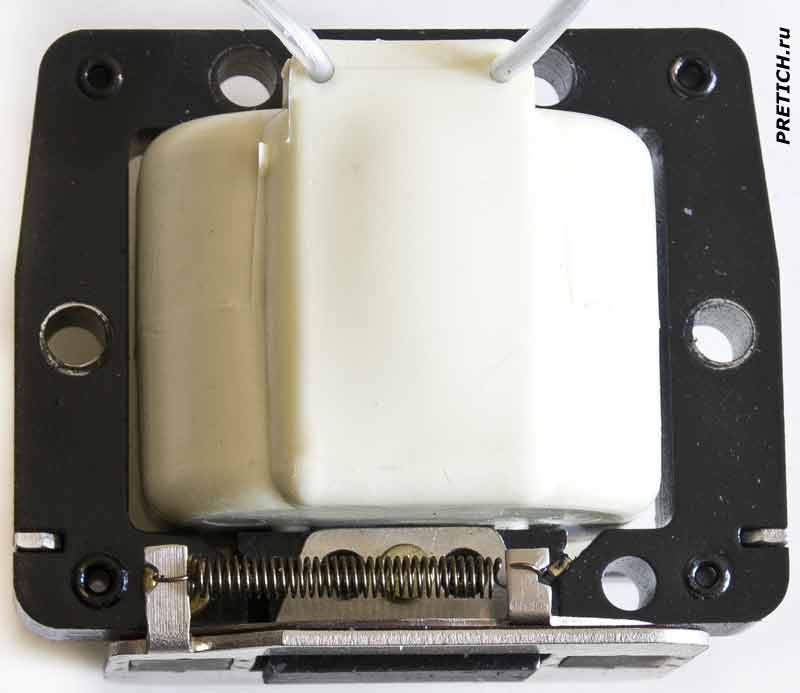

![CL2df3 катушка с тонким проводом напряжения CL2df3 катушка с тонким проводом напряжения](/st/30/16_cl2df3.jpg)
![METERFABRIEK - DORDRECHT устройство CL2df3-1 METERFABRIEK - DORDRECHT устройство CL2df3-1](/st/30/14_cl2df3.jpg)

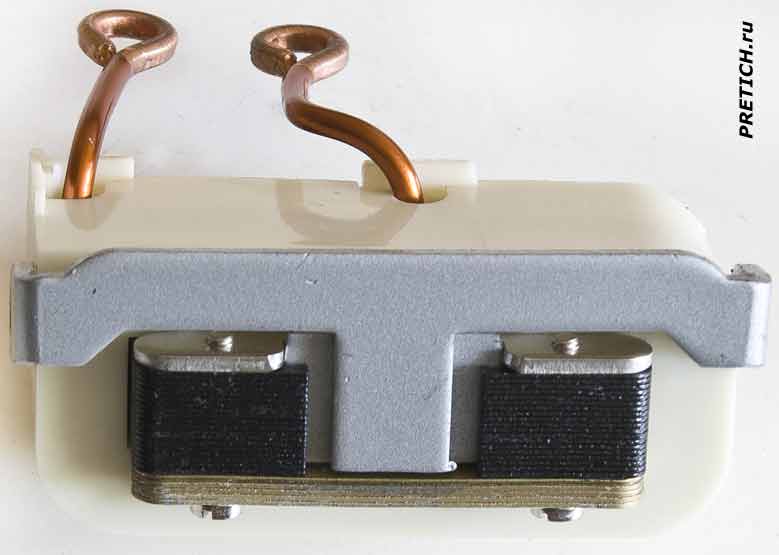

![CL2df3 катушка по току в счетчике CL2df3 катушка по току в счетчике](/st/30/15_cl2df3.jpg)

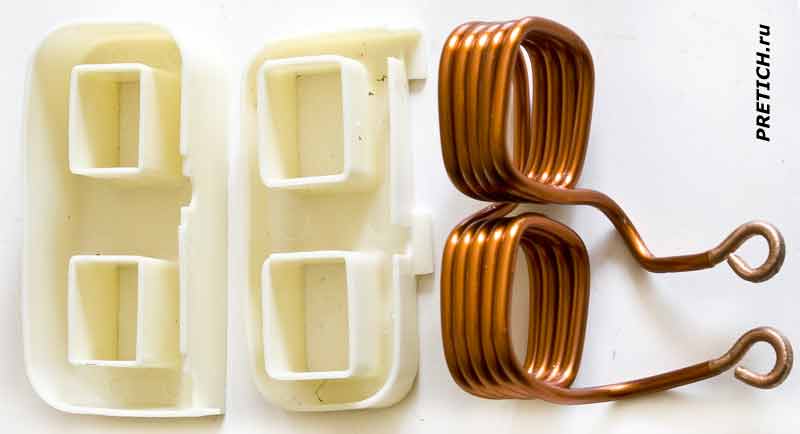

![D3ХBd намотка катушки по току в счетчике D3ХBd намотка катушки по току в счетчике](/st/30/19_cl2df3.jpg)

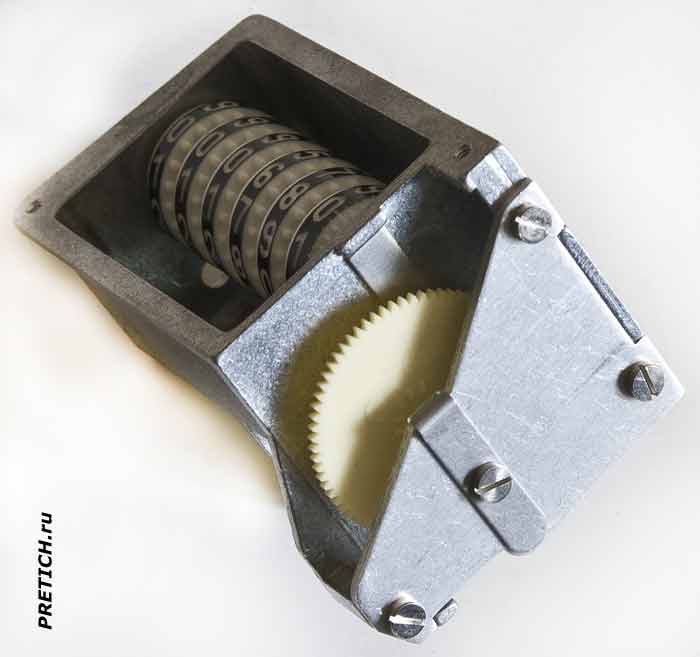

![CL2df3-1 счетный механизм WISSELSTROOMMETER CL2df3-1 счетный механизм WISSELSTROOMMETER](/st/30/23_cl2df3.jpg)
Механический счетчик с дисками...

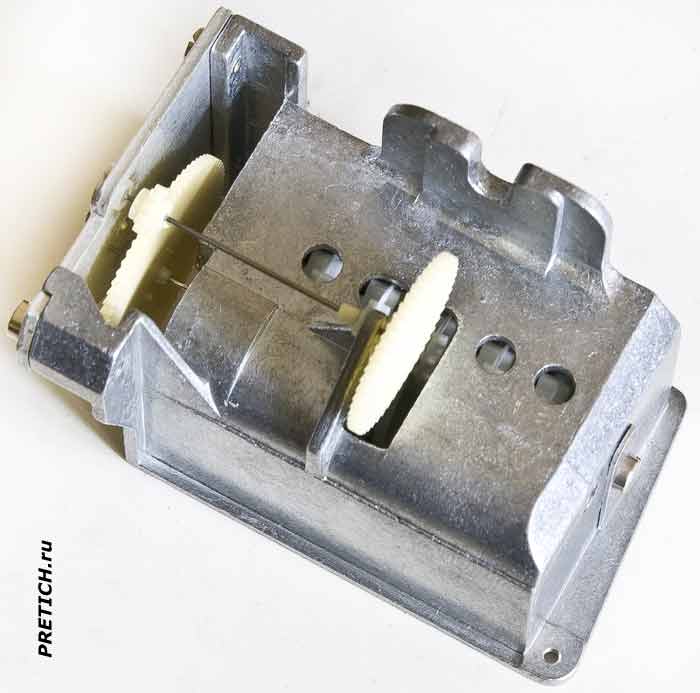

![D3ХBd счетный механизм электрического счетчика D3ХBd счетный механизм электрического счетчика](/st/30/24_cl2df3.jpg)

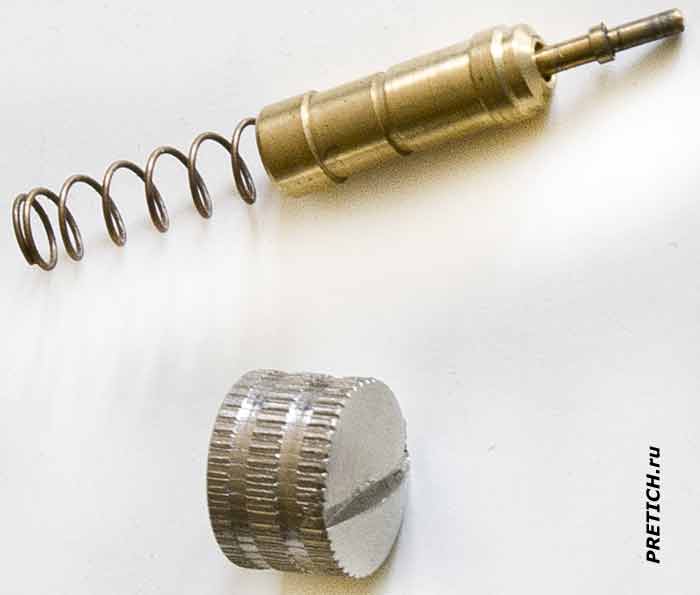

Разбираем и смотрим отдельные узлы счетчика...
![CL2df3-1 регулировка диска METERFABRIEK - DORDRECHT CL2df3-1 регулировка диска METERFABRIEK - DORDRECHT](/st/30/21_cl2df3.jpg)
![CL2df3-1 алюминиевый диск в счетчике CL2df3-1 алюминиевый диск в счетчике](/st/30/22_cl2df3.jpg)

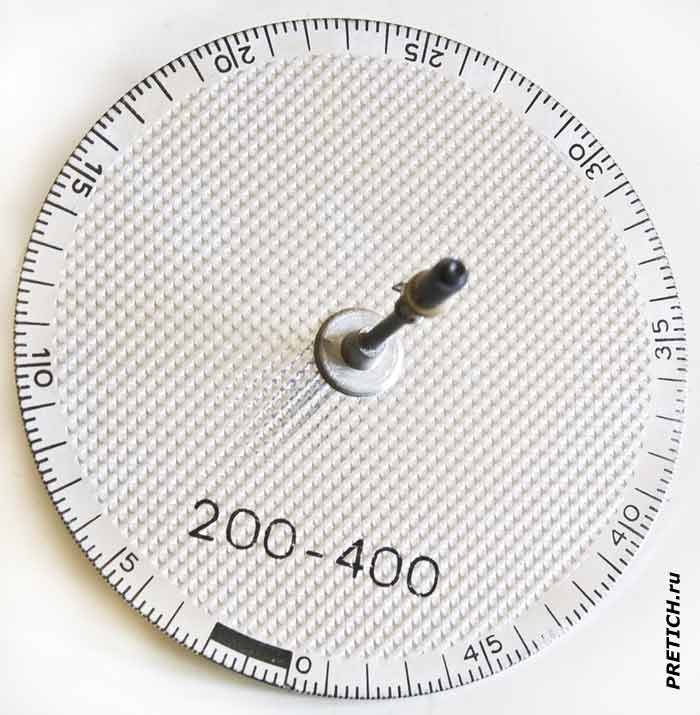

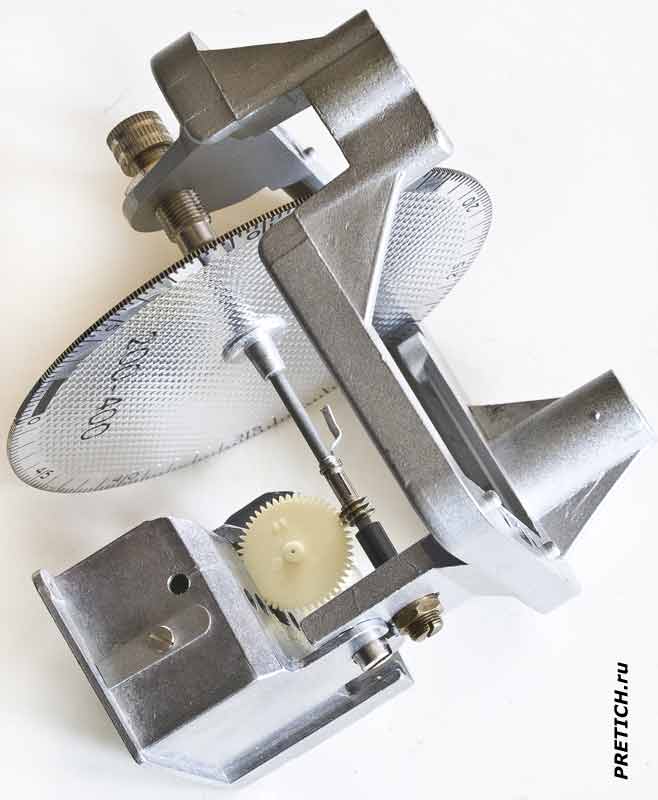

Диск сверкает зеркалом... На нем разметка и цифры 200-400...
![D3ХBd контактная колодка счетчика электричества D3ХBd контактная колодка счетчика электричества](/st/30/10_cl2df3.jpg)
Блок с внешними контактами съемный, к корпусу он прижат через резиновую прокладку...
![CL2df3 латунные колодки контактов CL2df3 латунные колодки контактов](/st/30/11_cl2df3.jpg)

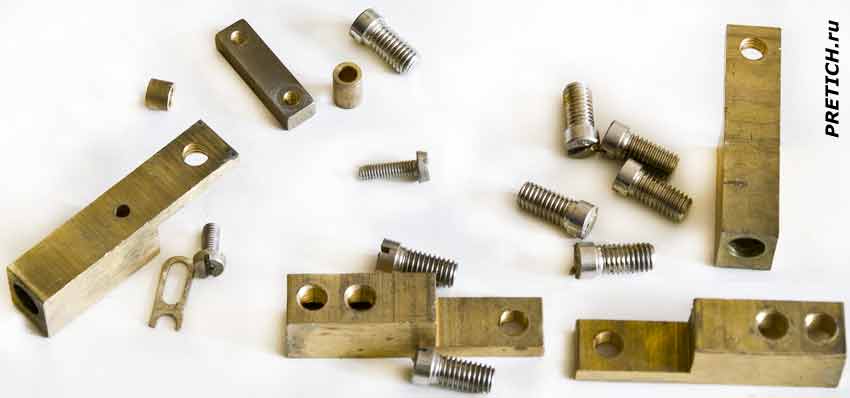

Сами контактные группы сделаны из толстой латуни, винты также латунные и хромированные.
Ну вот, на этом разборка электрического счетчика CL2df3-1 или D3ХBd закончена...
Михаил Дмитриенко, специально для PRETICH.ru
2016 г.
