Три поколения космических кораблей, СССР

Три поколения космических кораблей, СССР



Космические корабли «Восток». 12 апреля 1961 г. трехступенчатая ракета-носитель доставила на околоземную орбиту космический корабль «Восток», на борту которого находился гражданин Советского Союза Юрий Алексеевич Гагарин.

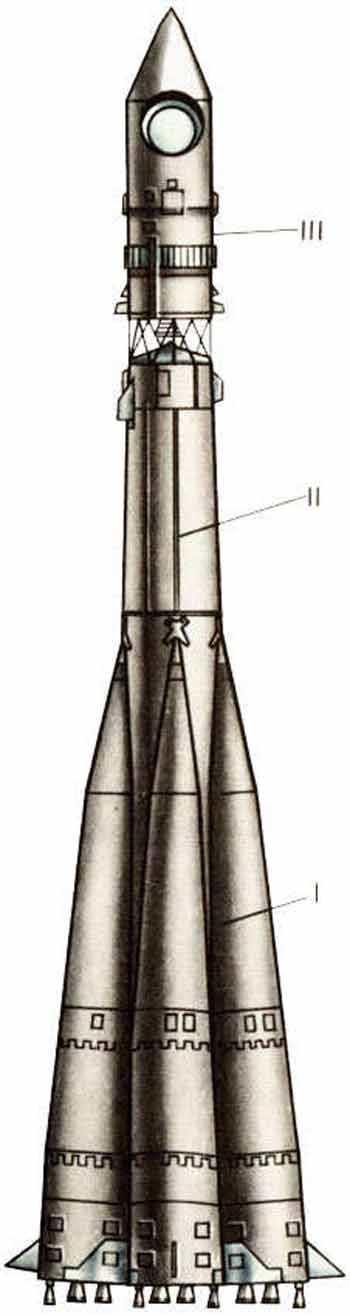

Трехступенчатая ракета-носитель состояла из четырех боковых блоков (I ступень), расположенных вокруг центрального блока (II ступень). Над центральным блоком помещена III ступень ракеты. На каждом из блоков I ступени был установлен четырех-камерный жидкостно-реактивный двигатель РД-107, а на II ступени — четырехкамерный реактивный двигатель РД-108. На III ступени был установлен однокамерный жидкостно-реактивный двигатель с четырьмя рулевыми соплами.



Ракета-носитель «Восток», описание АМС «Луна-1» в обтекателе ракеты носителя Восток

АМС «Луна-3» и ракета-носитель для вывода в космос

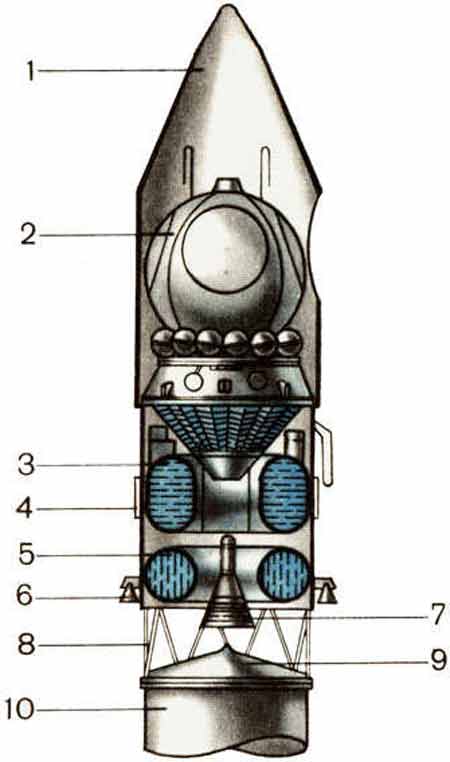

Ракета-носитель «Восток»

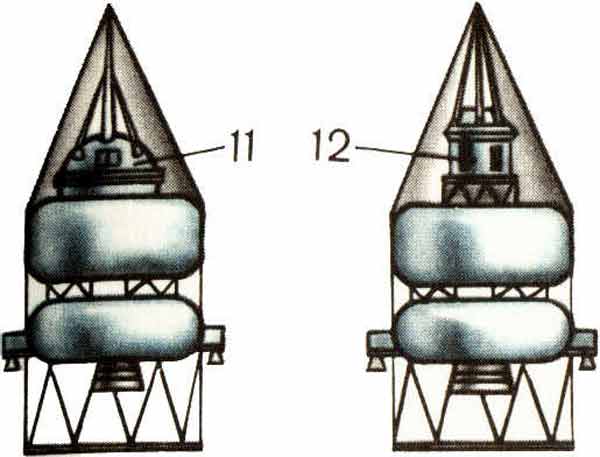

1 — головной обтекатель; 2 — полезный груз; 3 — кислородный бак; 4 — экран; 5 — керосиновый бак; 6 — управляющее сопло; 7 — жидкостный ракетный двигатель (ЖРД); 8 — переходная ферма; 9 — отражатель; 10 — приборный отсек центрального блока; 11 и 12 — варианты головного блока (с АМС «Луна-1» и с АМС «Луна-3» соответственно).



  Лунная Для полета человека
Стартовая масса, т 279 287
Масса полезного груза, т 0,278 4,725
Масса топлива, т 255 258
Тяга двигателя, кН
I ступени (на Земле) 4000 4000
II ступени (в пустоте) 940 940
III ступени (в пустоте) 49 55
Максимальная скорость, м/с 11200 8000



Корабль «Восток» состоял из соединенных вместе спускаемого аппарата и приборно-агрегатного отсека. Масса корабля около 5 т.

Спускаемый аппарат (кабина экипажа) был выполнен в виде шара диаметром 2,3 м. В спускаемом аппарате было установлено кресло космонавта, приборы управления, система жизнеобеспечения. Кресло располагалось таким образом, чтобы возникающая при взлете и посадке перегрузка оказывала на космонавта наименьшее действие.



Космический корабль «Восток», чертежкатапультируемое кресло космического корабля Восток



Космический корабль «Восток»

1 — спускаемый аппарат; 2 — катапультируемое кресло; 3 — баллоны со сжатым воздухом и кислородом; 4 — тормозной ракетный двигатель; 5 — третья ступень ракеты-носителя; 6 — двигатель третьей ступени.



В кабине поддерживалось нормальное атмосферное давление и такой же, как на Земле, состав воздуха. Шлем скафандра был открыт, и космонавт дышал воздухом кабины.

Мощная трехступенчатая ракета-носитель выводила корабль на орбиту с максимальной высотой над поверхностью Земли 320 км и минимальной— 180 км.



Рассмотрим, как устроена система приземления корабля «Восток». После включения тормозного двигателя скорость полета уменьшалась и начиналось снижение корабля.

На высоте 7000 м открывалась крышка люка и из спускаемого аппарата выстреливалось кресло с космонавтом. В 4 км от Земли кресло отделялось от космонавта и падало, а он продолжал спуск на парашюте. На 15-метровом шнуре (фале) вместе с космонавтом спускался неприкосновенный аварийный запас (НАЗ) и лодка, которая автоматически надувалась при посадке на воду.



Схема спуска корабля «Восток», чертеж

Схема спуска корабля «Восток»







1 и 2 — ориентация по Солнцу;



3 — направление лучей Солнца;



4 — включение тормозного двигателя;



5 — отделение приборного отсека;



6 — траектория полета спускаемого аппарата;



7 — катапультирование космонавта из кабины вместе с креслом;



8 — спуск на тормозном парашюте;



9 — ввод в действие основного парашюта;



10 — отделение НАЗа;



11 —посадка;



12 и 13 — открытие тормозного и основного парашютов;



14 — спуск на основном парашюте;



15 — посадка спускаемого аппарата.





Независимо от космонавта на высоте 4000 м раскрывался тормозной парашют спускаемого аппарата и скорость падения его существенно уменьшалась. В 2,5 км от Земли раскрывался основной парашют, плавно опускающий аппарат на Землю.

* Дополнительные материалы и чертежи КК Восток



Космические корабли «Восход». Расширяются задачи космических полетов и соответственно совершенствуются космические корабли. 12 октября 1964 г. сразу три человека поднялись в космос на корабле «Восход»: В. М. Комаров (командир корабля), К. П. Феоктистов (ныне доктор физико-математических наук) и Б. Б. Егоров (врач).



Новый корабль существенно отличался от кораблей серии «Восток». Он вмещал трех космонавтов, имел систему мягкой посадки. «Восход-2» имел шлюзовую камеру для выхода из корабля в открытый космос. Он мог не только спускаться на сушу, но и приводняться. Космонавты находились в первом корабле «Восход» в полетных костюмах без скафандров.

Полет корабля «Восход-2» состоялся 18 марта 1965 г. На борту находился командир летчик-космонавт П. И. Беляев и второй пилот летчик-космонавт А. А. Леонов.

После выхода космического корабля на орбиту была раскрыта шлюзовая камера. Шлюзовая камера развернулась с наружной стороны кабины, образовав цилиндр, в котором мог разместиться человек в скафандре. Изготовлен шлюз из прочной герметичной ткани, и в сложенном состоянии он занимает мало места.



Космический корабль «Восход-2», чертежи     схема шлюзования на космическом корабле Восход-2

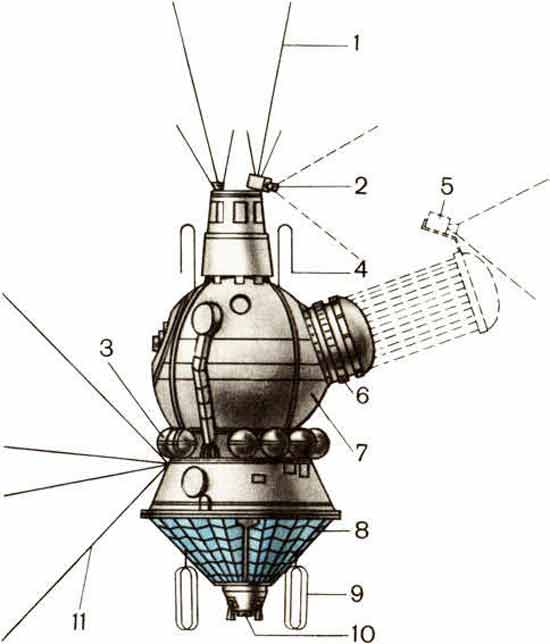

Космический корабль «Восход-2» и схема шлюзования на корабле


1,4,9, 11 — антенны; 2 — телевизионная камера; 3 — баллоны со сжатым воздухом и кислородом; 5 — телевизионная камера; 6 — шлюз до наполнения; 7 — спускаемый аппарат; 8 — агрегатный отсек; 10 — двигатель системы торможения; А — наполнение шлюза воздухом; Б — выход космонавта в шлюз (люк открыт); В — выпуск воздуха из шлюза наружу (люк закрыт); Г — выход космонавта в космос при открытом наружном люке; Д — отделение шлюза от кабины.



Мощная система наддува обеспечила наполнение шлюза воздухом и создание в нем такого же давления, как и в кабине. После того как давление в шлюзе и в кабине выравнялось, А. А. Леонов надел ранец, в котором размещались баллоны с сжатым кислородом, подключил провода связи, открыл люк и «перешел» в шлюз. Покинув шлюз, он удалился на некоторое расстояние от корабля. С кораблем его связывала только тонкая нить фала, человек и корабль движутся рядом.



Двадцать минут А. А. Леонов находился вне кабины, из них двенадцать минут — в свободном полете.

Первый выход человека в космическое пространство позволил получить ценнейшую информацию для последующих экспедиций. Было доказано, что хорошо подготовленный космонавт даже в условиях открытого космоса может выполнять различные задания.



Корабль «Восход-2» был доставлен на орбиту ракетно-космической системой «Союз». Унифицированная система «Союз» начала создаваться под руководством С. П. Королева уже в 1962 г. Она должна была обеспечить не отдельные прорывы в космос, а его планомерное обживание как новой сферы обитания и производственной деятельности.



При создании ракеты-носителя «Союз» основной доработке подверглась головная часть, фактически она была создана заново. Это было вызвано единственным требованием — обеспечить спасение космонавтов при аварии на стартовой площадке и атмосферном участке полета.



«Союз» — третье поколение космических кораблей. Корабль «Союз» состоит из орбитального отсека, спускаемого аппарата и приборно-агрегатного отсека.

В кабине спускаемого аппарата расположены кресла космонавтов. Форма кресла позволяет легче переносить перегрузки, возникающие при взлете и посадке. На кресле расположены ручка управления ориентацией корабля и ручка управления скоростью при маневрировании. Специальный амортизатор смягчает удары, возникающие при посадке.

На «Союзе» имеются две автономно действующие системы жизнеобеспечения: система жизнеобеспечения кабины и система жизнеобеспечения скафандра.

Система жизнеобеспечения кабины поддерживает в спускаемом аппарате и орбитальном отсеке привычные для человека условия: давление воздуха около 101 кПа (760 мм рт. ст.), парциальное давление кислорода около 21,3 кПа (160 мм рт. ст.), температуру 25—30°С, относительную влажность воздуха 40—60%.

Система жизнеобеспечения производит очистку воздуха, собирает и хранит отходы. Принцип работы системы очистки воздуха основан на использовании кислородосодержащих веществ, поглощающих углекислый газ и часть влаги из воздуха и обогащающих его кислородом. Регулирование температуры воздуха в кабине производится с помощью радиаторов, установленных на наружной поверхности корабля.

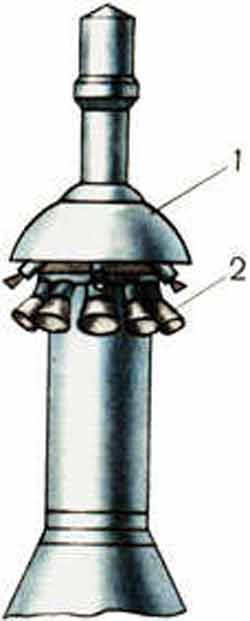

Ракета-носитель «Союз», чертежи система аварийного спасения (САС) ракеты носителя Союз

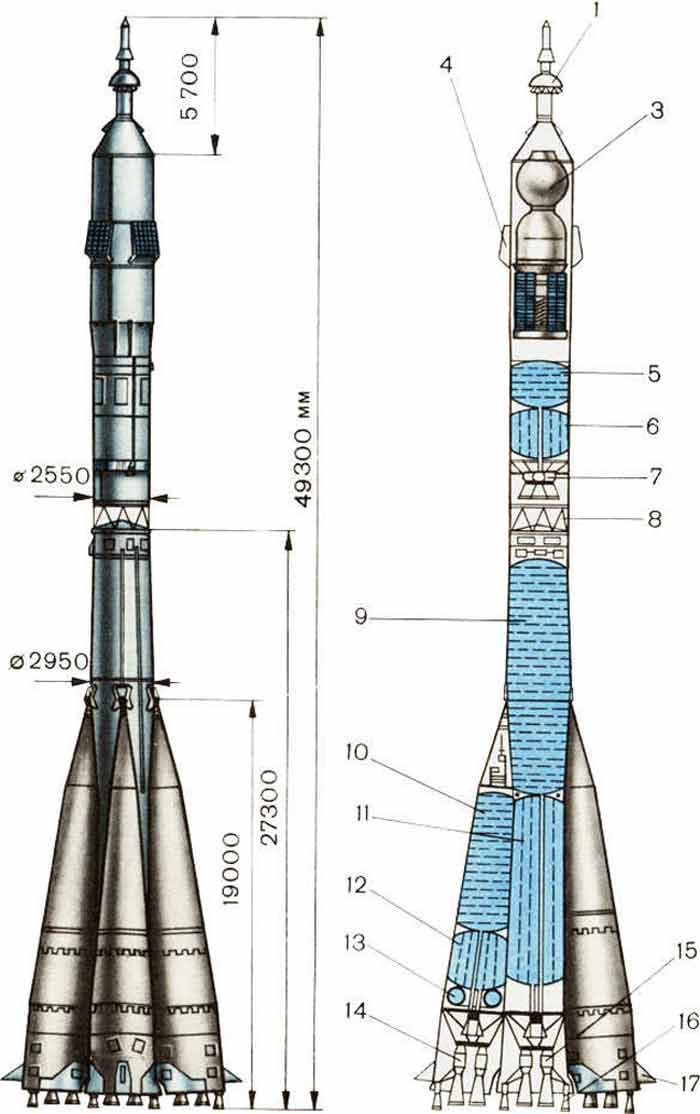

Ракета-носитель «Союз»



Стартовая масса, т - 300

Масса полезного груза, кг

«Союз» - 6800

«Прогресс» - 7020

Тяга двигателей, кН

I ступени - 4000

II ступени - 940

III ступени - 294

Максимальная скорость, м/с 8000



1— система аварийного спасения (САС); 2 —пороховые ускорители; 3 — корабль «Союз»; 4 — стабилизирующие щитки; 5 и 6 — топливные баки III ступени; 7 — двигатель III ступени; 8 — ферма между II и III ступенями; 9 — бак с окислителем I ступени; 10 — бак с окислителем I ступени; 11 и 12—баки с горючим I ступени; 13 — бак с жидким азотом; 14 — двигатель I ступени; 15 — двигатель II ступени; 16 — камера управления; 7 — воздушный руль.





Автобус подъехал к стартовой позиции. Из него вышли космонавты и направились к ракете. В руке у каждого чемоданчик. Очевидно, многие сочли, что там уложено самое необходимое для дальней дороги. Но если присмотреться внимательно, то можно заметить, что чемоданчик связан с космонавтом гибким шлангом.

Скафандр ведь необходимо непрерывно вентилировать, чтобы удалять выделяемую космонавтом влагу. В чемоданчике находится вентилятор с электроприводом и источник электроэнергии — аккумуляторная батарея.

Вентилятор засасывает воздух из окружающей атмосферы и прогоняет его через вентилирующую систему скафандра.

Подойдя к открытому люку корабля, космонавт отсоединит шланг и войдет в корабль. Заняв свое место в рабочем кресле корабля, он подсоединится к системе жизнеобеспечения скафандра и закроет иллюминатор шлема. С этого момента воздух в скафандр подается вентилятором (150—200 л в мин). Но если давление в кабине начнет падать, то включится аварийная подача кислорода из специально предусмотренных баллонов.



Варианты головного блока ракеты носителя Союз



Варианты головного блока

I — с кораблем «Восход-2»; II—с кораблем «Союз-5»; III — с кораблем «Союз-12»; IV — с кораблем «Союз-19»



Космический корабль «Союз Т» создан на базе корабля «Союз». «Союз Т-2» впервые выведен на орбиту в июне 1980 г. экипажем в составе командира корабля Ю. В. Малышева и бортинженера В. В. Аксенова. Новый корабль создан с учетом опыта разработки и эксплуатации КК «Союз» — состоит из орбитального (бытового) отсека с агрегатом стыковки, спускаемого аппарата и приборно-агрегатного отсека новой конструкции. На «Союзе Т» установлены новые бортовые системы, в том числе радиосвязи, ориентации, управления движением, и бортовой вычислительный комплекс. Стартовая масса корабля 6850 кг. Расчетная продолжительность автономного полета 4 суток, в составе орбитального комплекса 120 суток.



С. П. Уманский

©1986 «Космонавтика сегодня и завтра»
