СО-И446 счетчик однофазный, СССР

СО-И6106 разборка однофазного счетчика





В продолжение тем по разборке электрических счетчиков, сегодня я займусь более современным изделием - электросчетчиком СО-И6106. Сделанным в 2007 году на ФГУП "Сибирские приборы и системы". Это - электросчетчик однофазный индукционный, 10-40 А, класса точности 2.0



Технические данные и документация есть в интернете, в большом количестве, поэтому я не буду ее дублировать, просто разберем и посмотрим, чего у него внутри?

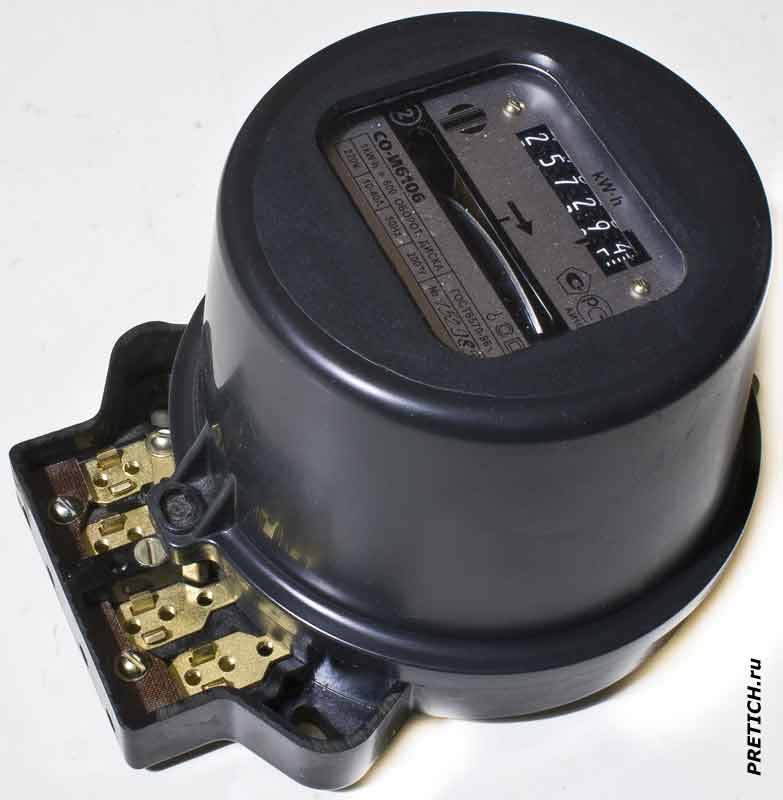

СО-И6106 счетчик однофазный, лписание



Внешне счетчик СО-И6106 не отличается от старых советских электросчетчиков. Материалы корпуса, правда, использованы частично другие - счетчик по весу легче... Под крышкой, где расположены соединители, также немного иначе. Вместо хромированной латуни, использована не хромированная латунь. Также видны результаты экономии - эти соединители сделаны более тонкими.

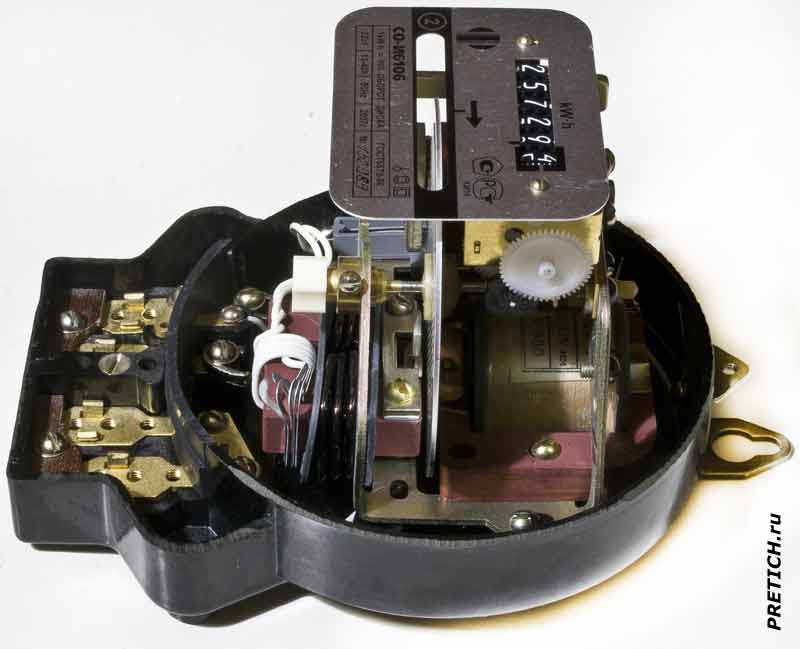

СО-И6106 счетчик однофазный индукционный, Россия

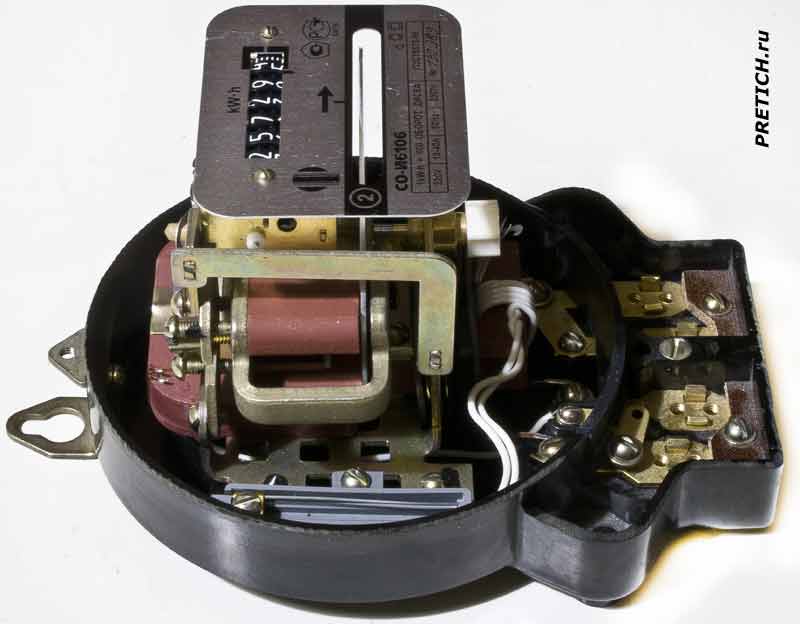

СО-И6106 разборка однофазного счетчика



Верхняя крышка счетчика крепится двумя винтами, шляпки винтов утоплены, заполнены пластичным веществом и на них отштампованы пломбы. Снимаем верхнюю крышку с механизма счетчика. Внутри видим практически то же самое, что мы видели в прошлых счетчиках СО-И446 и СО-2М...

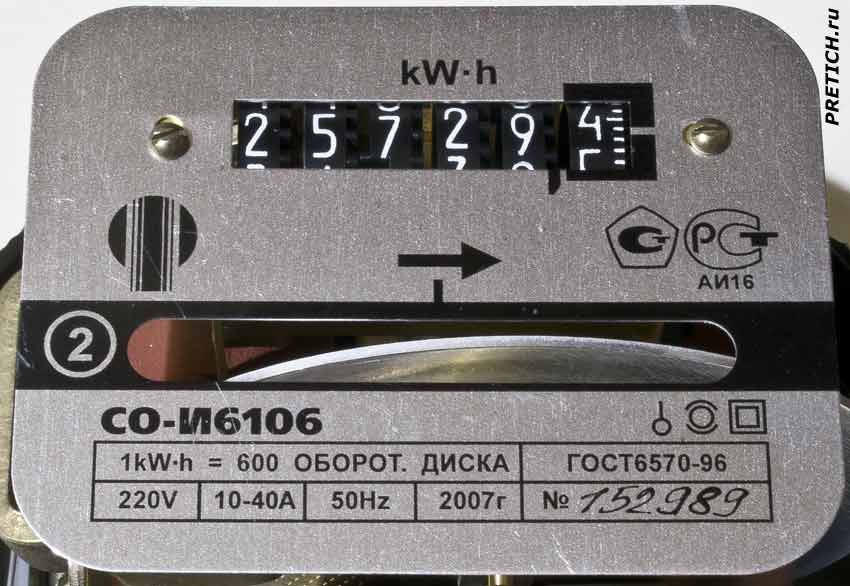

СО-И6106 шкала электросчетчика



Шкала алюминиевая, на ней мы видим элементы цифрового счетного устройства, логотип производителя, знаки сертификации. Название модели. Таблица, в ней технические данные: 1kW-h = 600 оборотов диска. 220V 10-40A. Год выпуска 2007. ГОСТ6570-96. И серийный номер изделия.



СО-И6106 разбираем счетчик, 2007 года



Снимаем шкалу, и смотри на устройство... все обычно, смонтировано на стальном шасси.

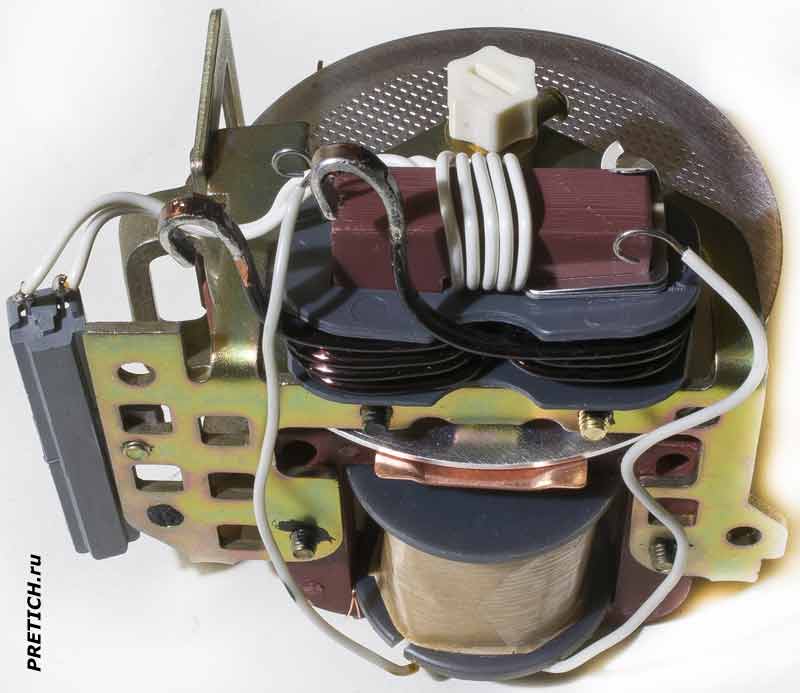

СО-И6106 устройство однофазного счетчика

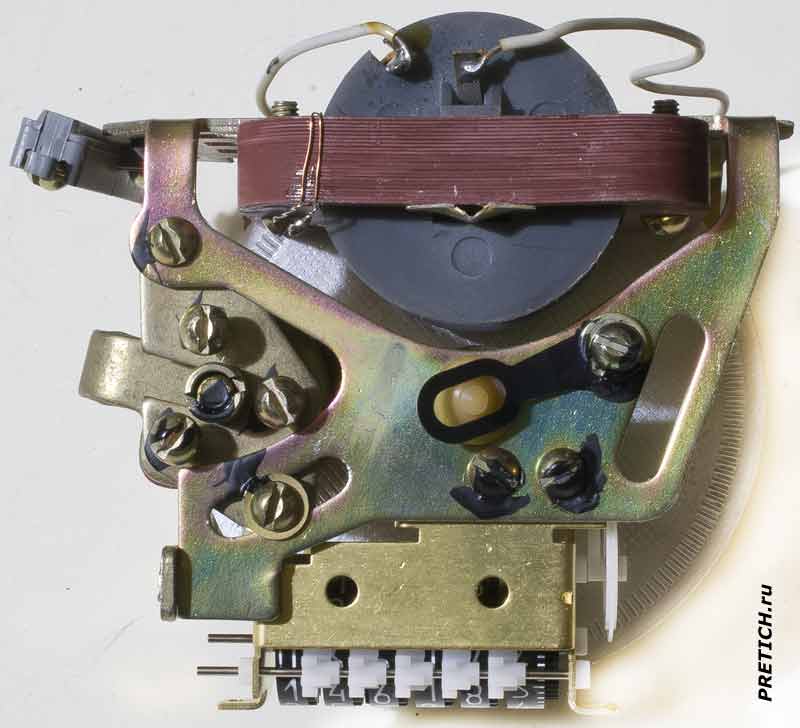

СО-И6106 обзор, описание и разборка счетчика

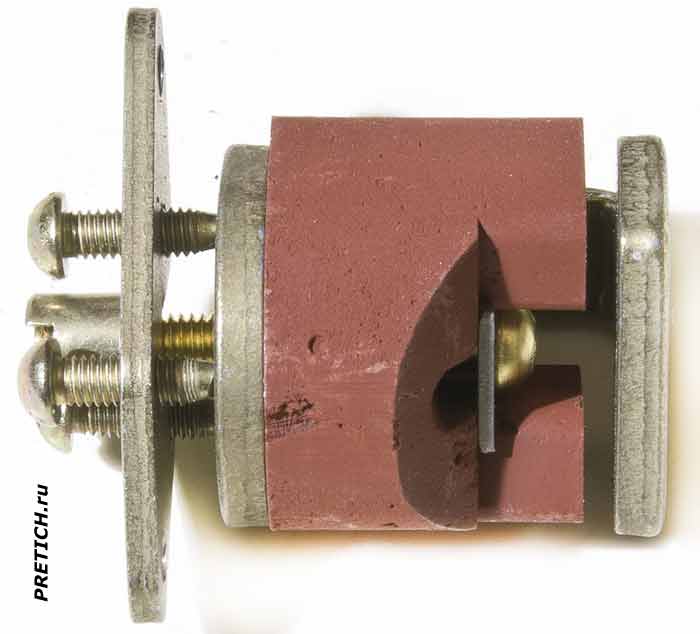

СО-И6106 магнит в счетчике учета электроэнергии

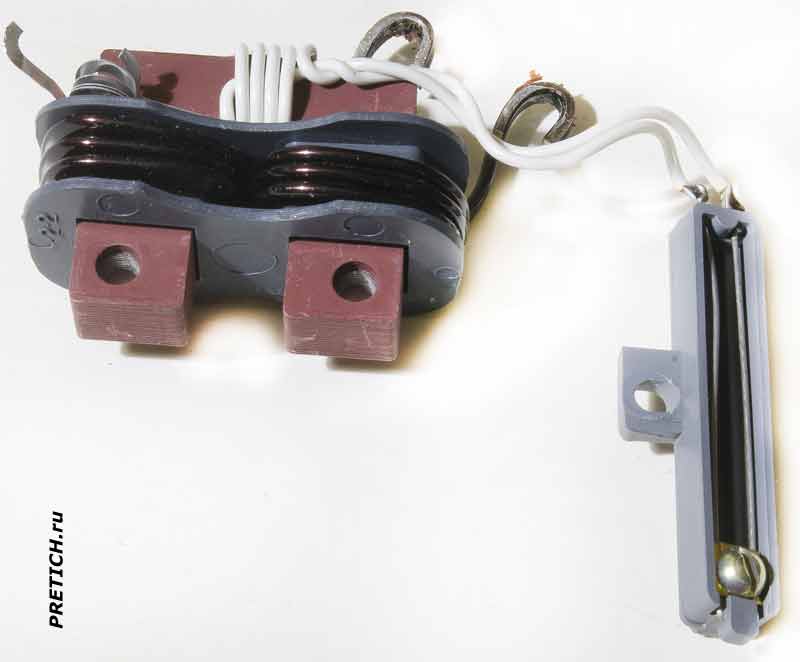

СО-И6106 катушка в электросчетчике

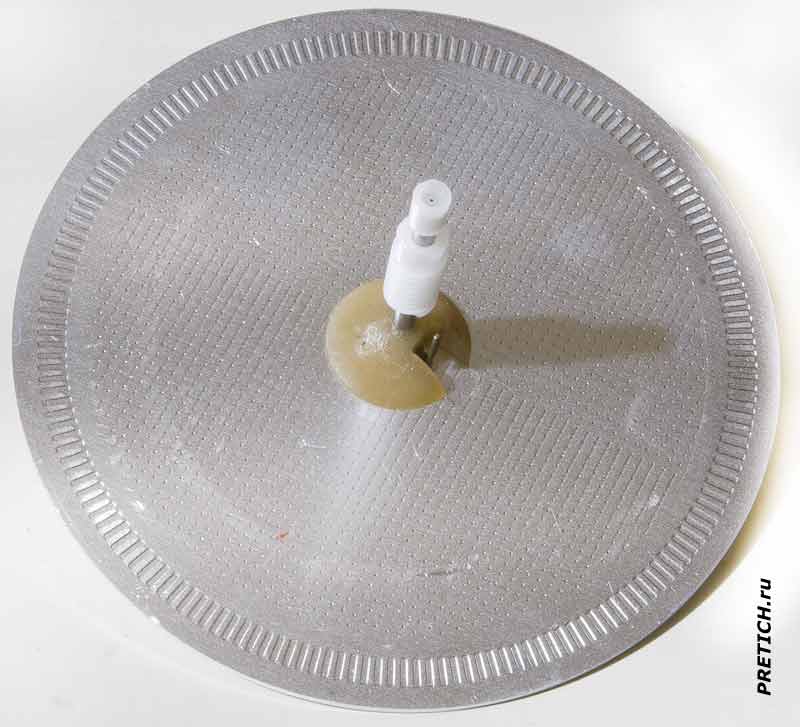

СО-И6106 алюминиевый диск счетчика энергии

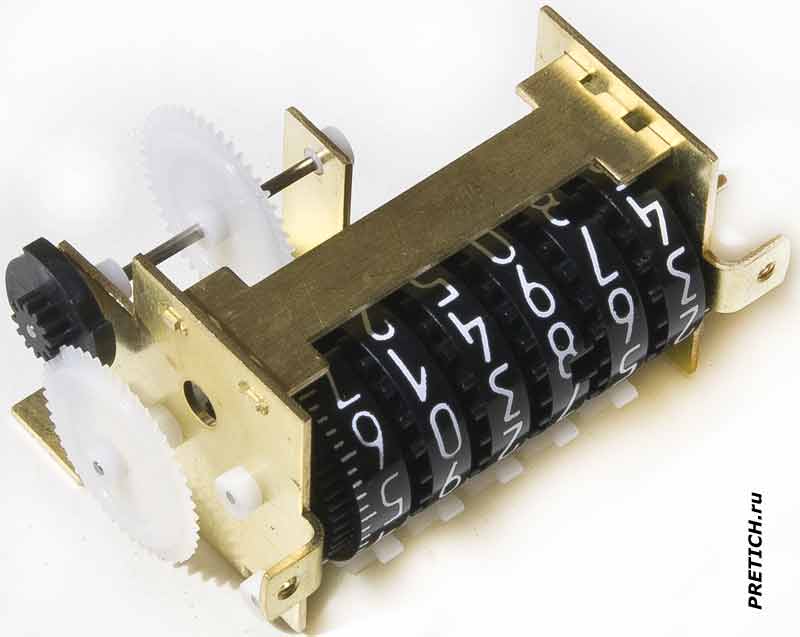

СО-И6106 счетный механизм, устройство



В общем-то, описывать нечего - смотрим фотографии, этого достаточно.

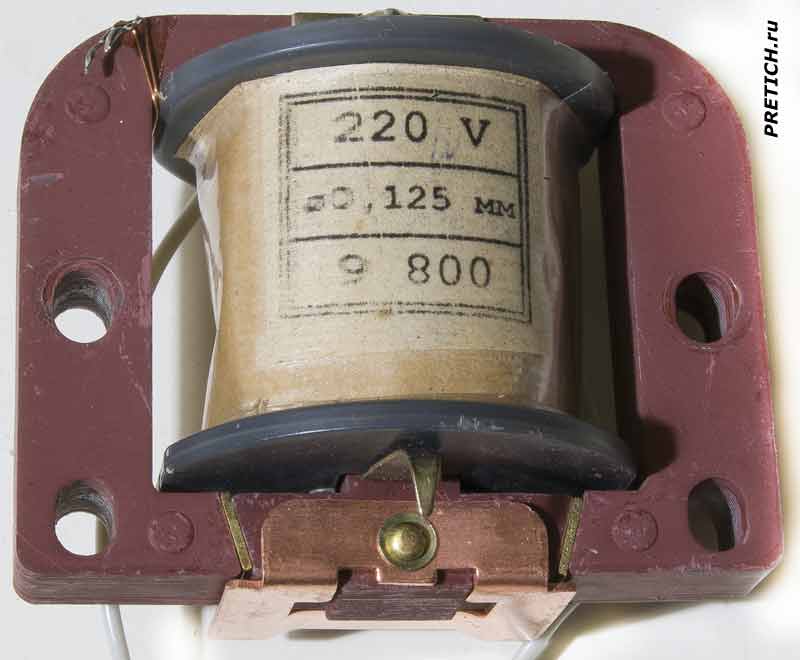

СО-И6106 катушка напряжения в счетчике



На катушке напряжения счетчика есть маркировка: 220V, намотка проводом диаметром 0,125 мм, количество витков 9800.





Михаил Дмитриенко, специально для PRETICH.ru

2016 г.



Статьи по теме:



- СО-И0497 Saiman полная разборка электросчетчика

- CL2df3-1 или D3ХBd электрический счетчик, разборка

- СО-И446 счетчик однофазный, СССР

- СО-2М счетчик однофазный

- Энергомера СЕ101-S6 счетчик электроэнергии, Россия





*

Комментарии
191 #1 Alex-007
May 23 2015 04:00:46
Плюс - еще одна зачетная статья с полной разборкой.
Я люблю такие материалы - познавательно и вообще, всегда интересно - чего там внутри всех этих устройств скрывается?!

-
311 #2 alex50782
May 23 2016 14:36:05
В последнем окошечке такого счётчика целый киловатт или десятая часть?
1 #3 Pretich
May 24 2016 04:13:49
Так как статья состоит из трех частей, а комментарии к ней одни, то о каком счетчике вы говорите?

Если последняя цифра не отделена запятой или не выделена как отдельное поле, то целый киловатт, если с запятой, то естественно десятая часть.

В статьях счетчики: показывают целый киловатт СО-И446, а вот в счетчиках СО-2М и СО-И6106 последняя цифра отделена запятой, она показывает десятые части и в показаниях не учитывается.

*
663 #4 BORG
October 21 2017 10:43:51
У меня СО-2М отлично работает на даче (в деревенском доме) вот уже 53 года и менять я его не собираюсь. Советская техника была не рассчитана на то, чтобы ломаться)))


i91.fastpic.ru/thumb/2017/1021/76/be7eedbb437fa753f627643575338576.jpeg
1 #5 Pretich
October 24 2017 05:11:42
Это точно.
