СО-И446 счетчик однофазный, СССР

СО-2М счетчик однофазный





В первой части статьи я рассмотрел электросчетчик СО-И446, сейчас мы рассмотрим и подвергнем полной разборке более раннюю модель электрического счетчика СО-2М. Внешне оба типа счетчиков практически одинаковы, да и внутреннее устройство то же самое... У меня было два экземпляра счетчиков типа СО-2М, один с черным, другой с белым циферблатами, и годами производства 1963 и 1969. Они, как и предыдущий счетчик изготовлены на ВЗЭТ - Вильнюсском заводе электроизмерительной техники. Завод был основан в 1949 году, а после 1991 года стал именоваться ОАО Вилскайтас (Vilskaitas). Некогда мощное предприятие на сегодняшний день уже не существует. Завод был успешно обанкрочен "эффективными рыночными управленцами", ликвидирован в 2009 году, а обломки растащили "новые капиталисты"... Завода нет, и счастливые литовцы блаженно улыбаются - с проклятым прошлым покончено, теперь живи не тужи! (а то, понимаешь, понастроили тут оккупанты заводов, школ да больниц!)...



СО-2М счетчик однофазный, СССР, обзор

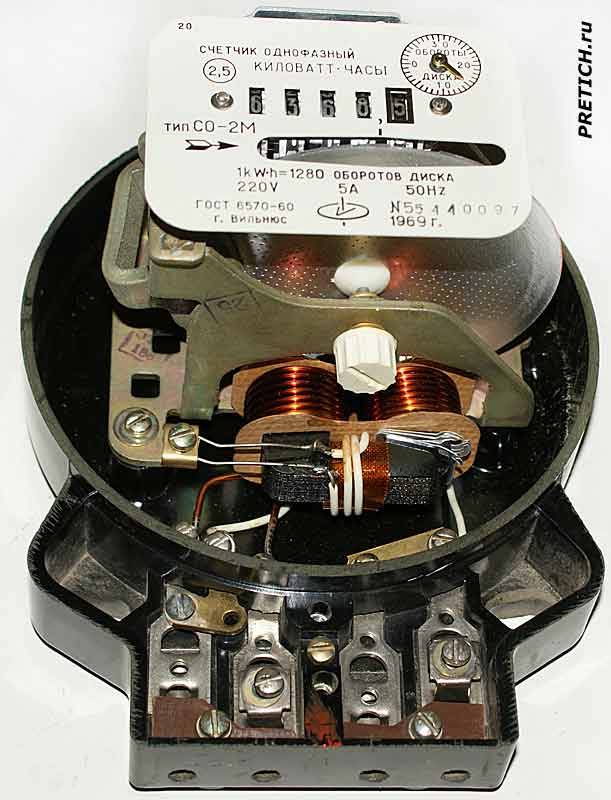

СО-2М советский счетчик электроэнергии

Счетчик СО-2М - этапы разборки...

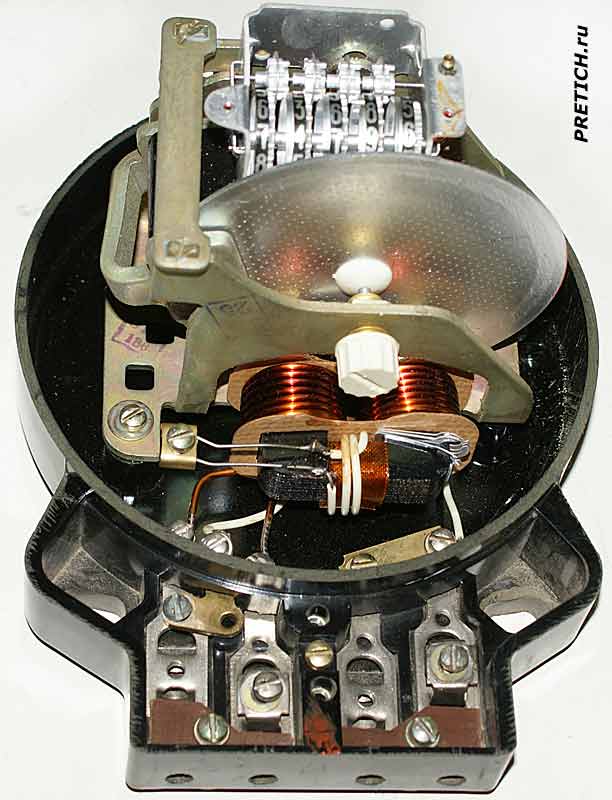

СО-2М разборка электрического счетчика

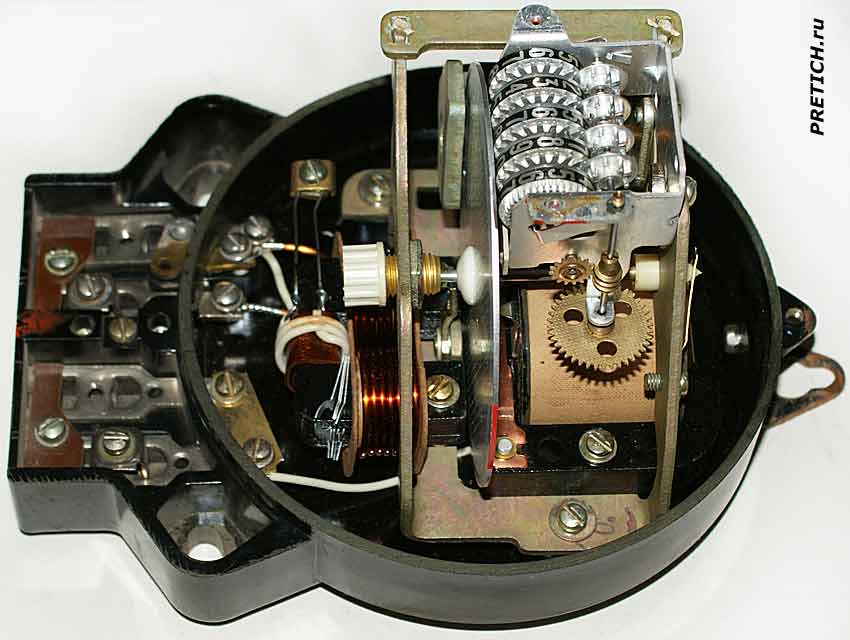

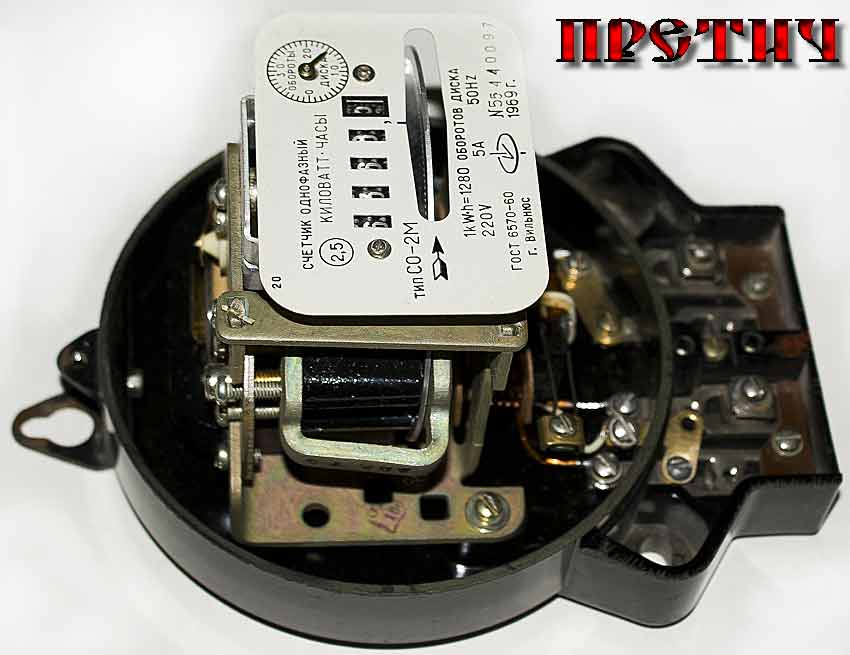

СО-2М устройство счетчика, 1963 год



СО-2М счетчик однофазный индукционный, рассчитан на номинальное напряжение 220 вольт 5-10 А (выпускался в двух вариантах, мои экземпляры рассчитаны на 5 ампер). Количество оборотов на 1 кВТ/ч - 640 и 1280 (для 10 и 5 амперных, соответственно). Класс точности 2,5.

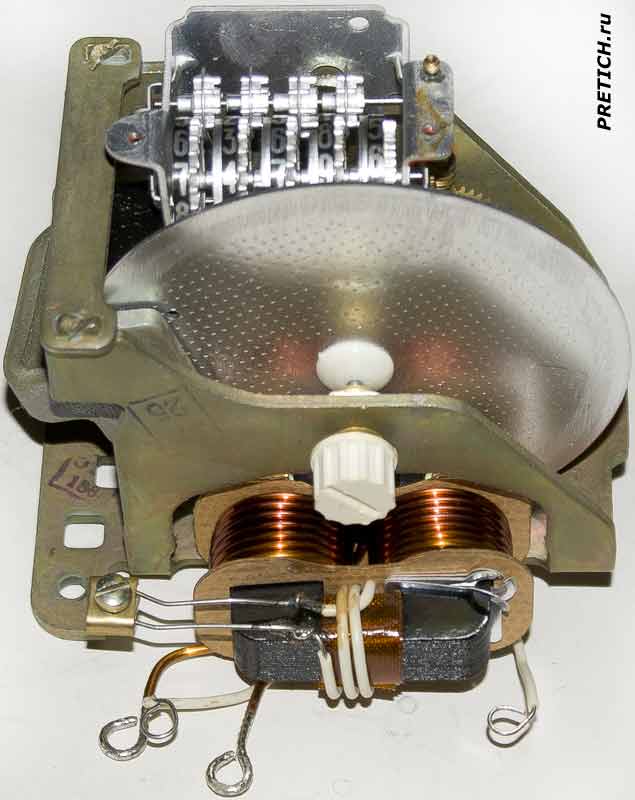

СО-2М внутренний механизм, устройство

Внутреннее устройство счетчика СО-2М

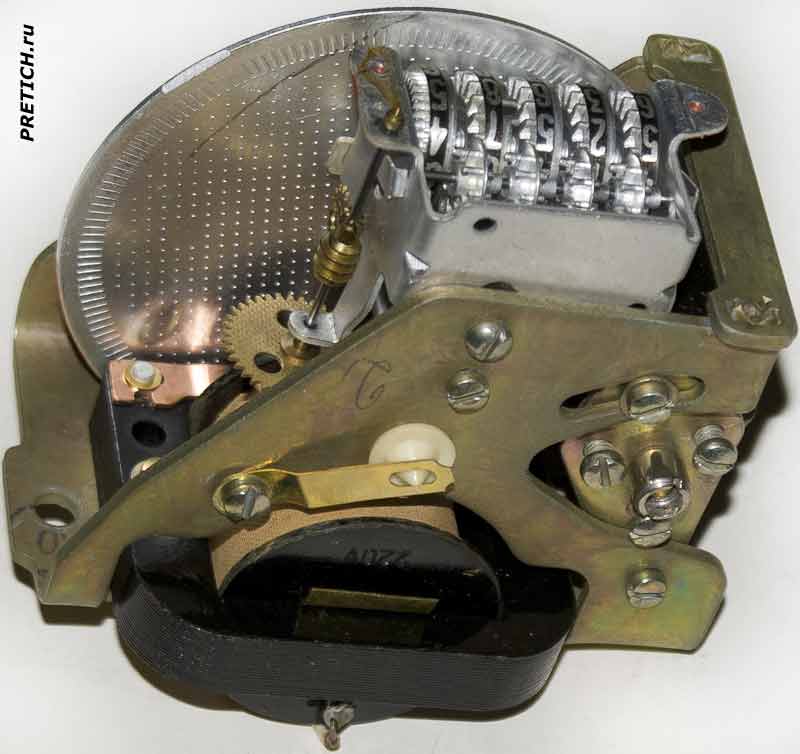

СО-2М ремонт счетчика, советского производства

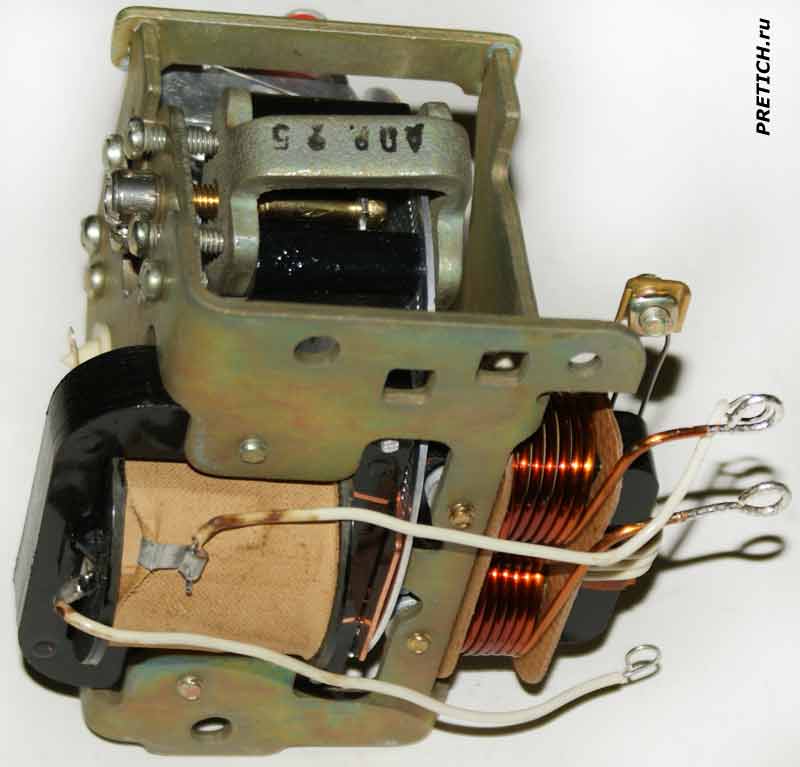

СО-2М электрический счетчик домашний



Как было уже сказано, внешне и внутренне данный счетчик соответствует предыдущему. Внутри две индукционные катушки: обмотка напряжения - большое число витков тонкого провода и токовая обмотка - провод толстый, витков мало. Первая включается в цепь параллельно, вторая последовательно. Между катушками в воздушном зазоре расположен алюминиевый диск, магнитный поток от катушек его вращает. Ось диска имеет червячную передачу на счетный механизм. Схема подключения счетчика СО-2М идентична подключению счетчика СО-И446 (смотрите схему в первой части статьи).

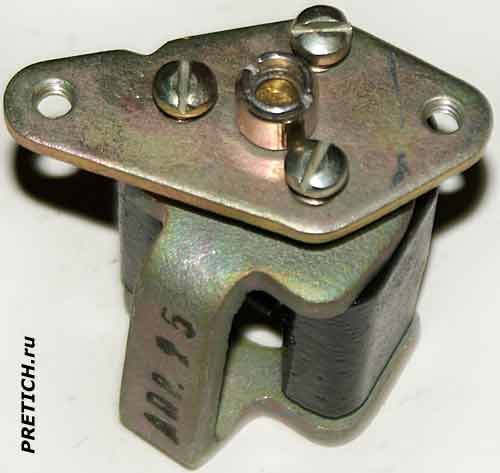

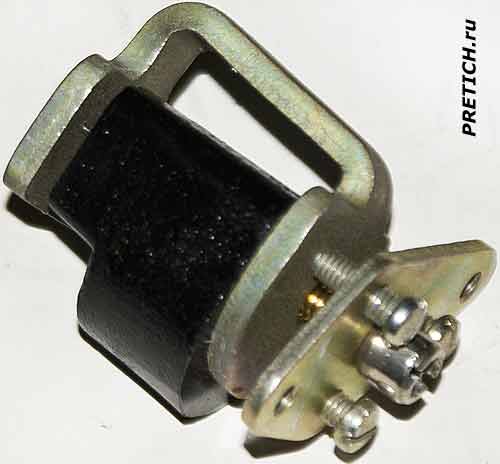

СО-2М постоянный магнит счетчика



СО-2М регулировка постоянного магнита в электросчетчике

Постоянный магнит в счетчике СО-2М

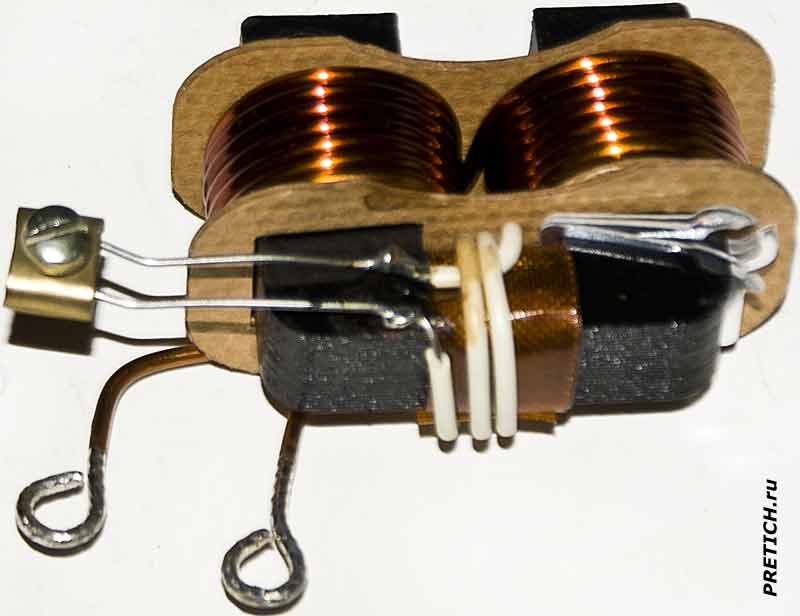

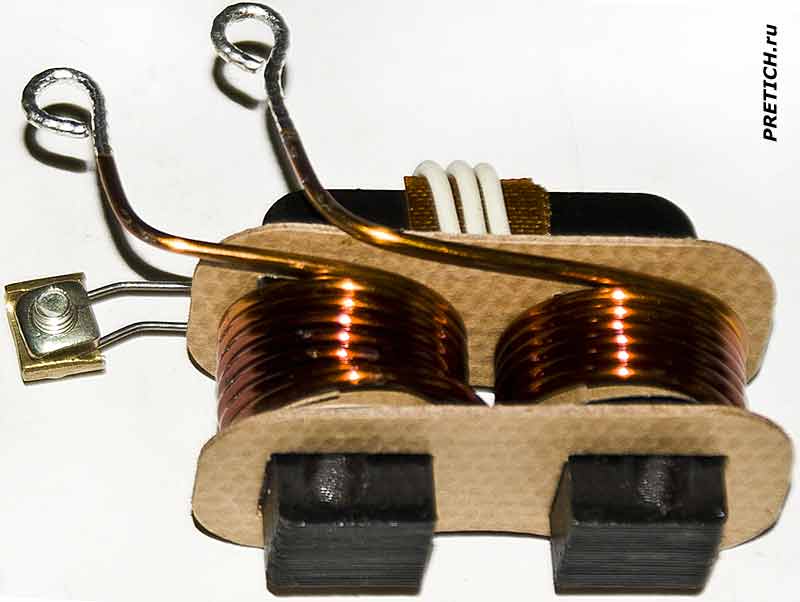

СО-2М токовая обмотка в счетчике



СО-2М толстый провод обмотки в счетчике

Токовая катушка счетчика

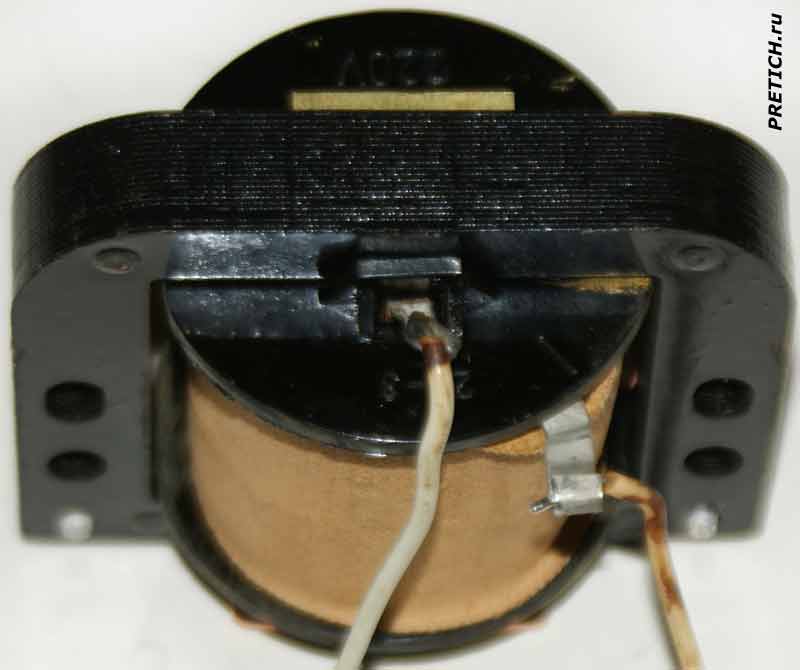

СО-2М катушка с обмоткой напряжения в счетчике

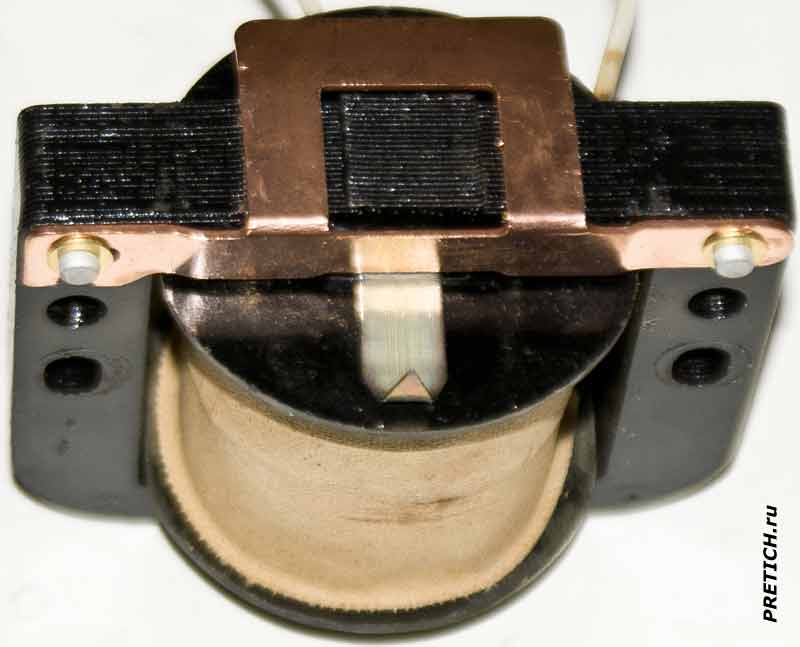

СО-2М как работает электрический счетчик

Катушка с обмоткой напряжения в счетчике

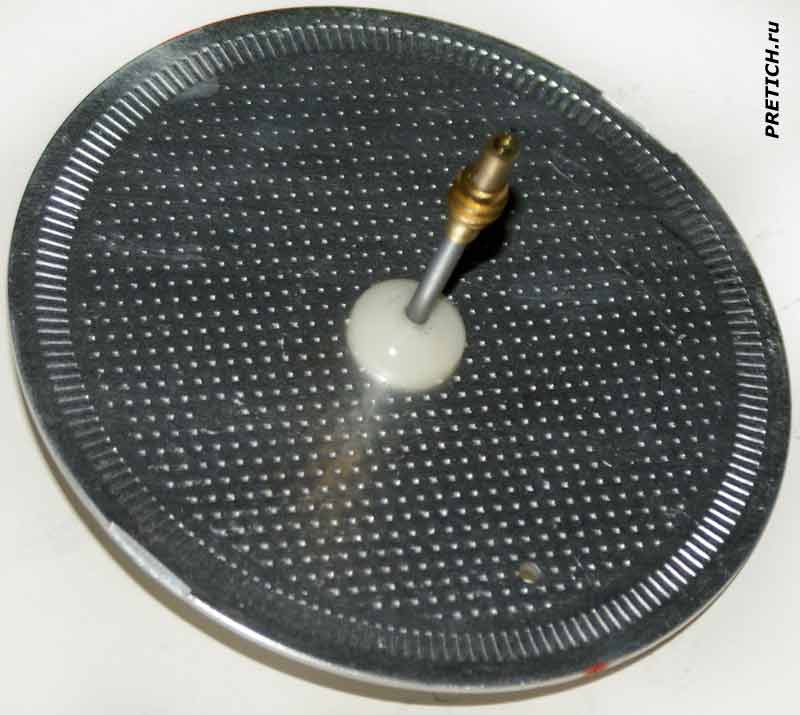

СО-2М алюминиевый диск который вращается

Алюминиевый диск счетчика СО-2М



СО-2М счетный механизм счетчика однофазного

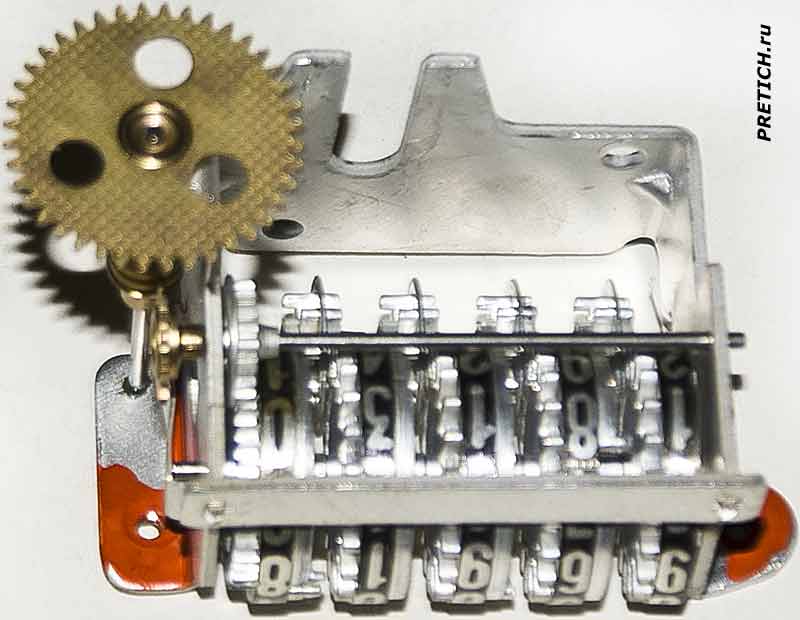

СО-2М как сбросить обнулить показания счетчика

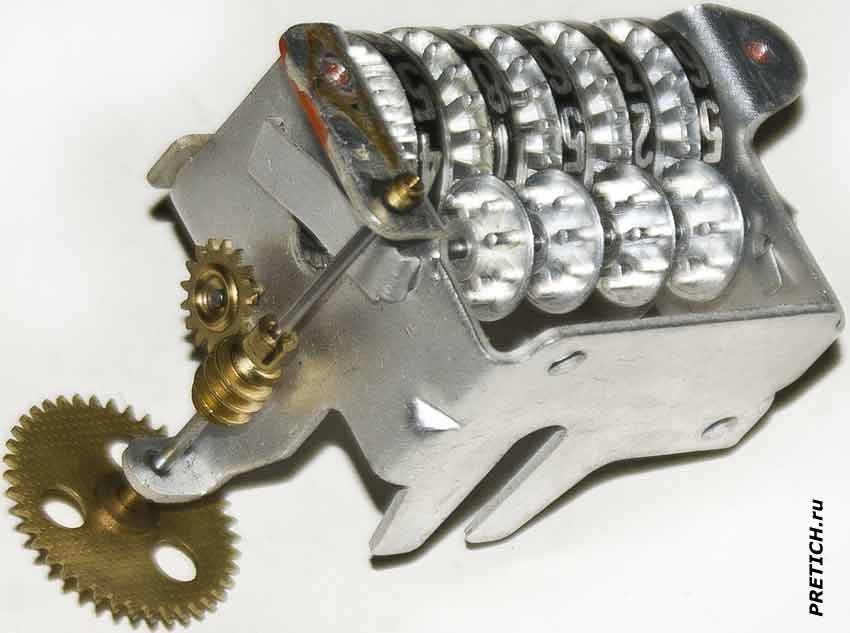

Счетный механизм выполнен отдельным блоком, смонтирован на алюминиевом каркасе, ролики с цифрами также из алюминия. Оси стальные, шестерни из латуни.

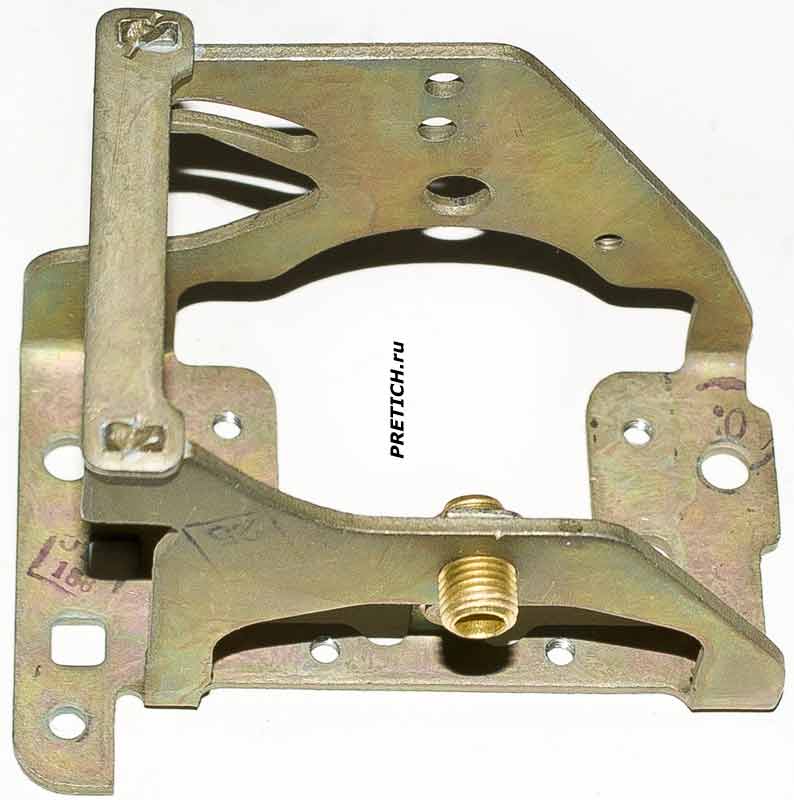

СО-2М металлический каркас счетчика



Каркас самого счетчика, на котором он смонтирован из толстой стали.



СО-2М счетчик ВЗЭТ 1963 г. шкала, разборка

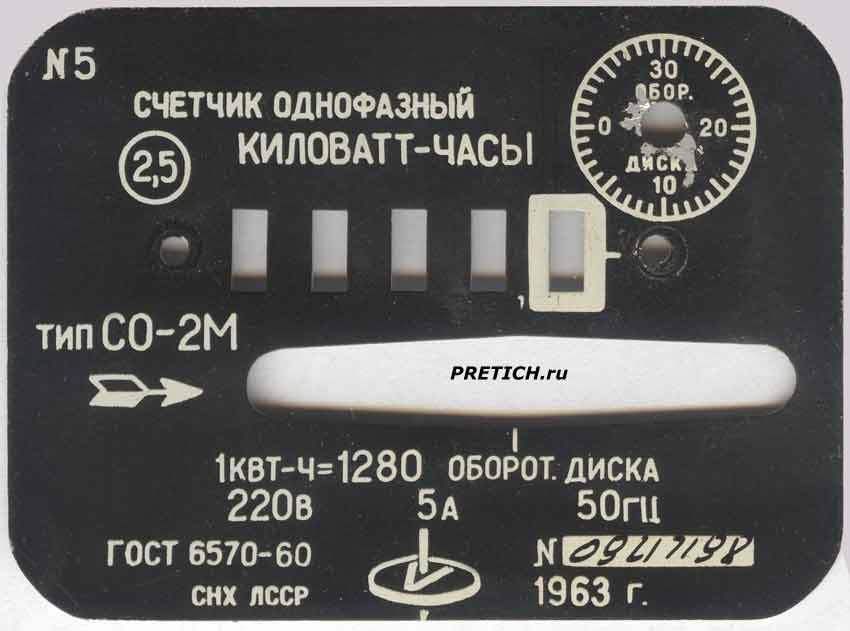

Шкала черного цвета, на ней: №5 Счетчик однофазный, тип СО-2М. 1КВТ-Ч=1280 оборот. диска. 220В 5А 50ГЦ. ГОСТ 6570-60. СНХ ЛССР 1963 г. Логотип ВЗЭТ, серийный номер.

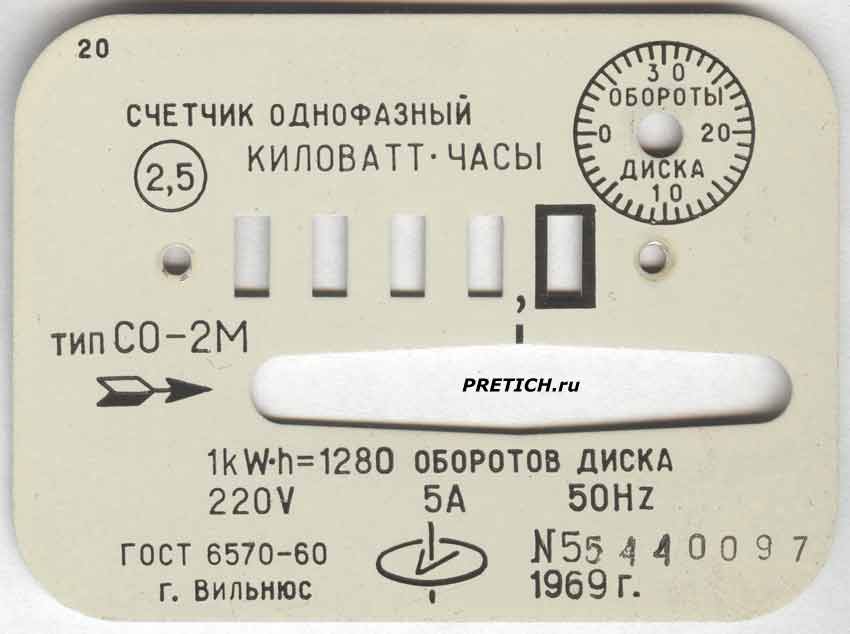

СО-2М шкала счетчика 1969 года, Вильнюсский



Шкала белого цвета. Все то же самое, небольшие изменения: 1kW-h=1280 оборотов диска. Г. Вильнюс. 1969 г.



Счетчики СО-2М сделаны качественно, надежно - на века, как говорится. Модели 1963 и 1969 годов совершенно ничем не отличаются.





Михаил Дмитриенко для сайта PRETICH.ru





***
