Замок ЗН1-3 накладной, СССР – обзор и разборка

Советский накладной цилиндровый замок ЗН1-3



Сегодня на прилавках магазинов мы видим превеликое множество самых разных замков для входных дверей... Почти все они врезные цилиндровые, иногда бывают сувальдные, и реже накладные... Подавляющее большинство современных дверных замков сделаны в Китае, даже если на них логотипы российских предприятий и все на русском... и владелец российских логотипов утверждает, что "это наша разработка и наше производство". Китай делает почти все замки, по советской технической документации, которая неведомым образом попала к ним в руки. Они лишь немного изменяют конструкцию - чтобы уменьшить себестоимость и в соответствии с новыми технологиями, которые появились за последние годы... Качество большинства этих замков оставляет желать лучшего. Они легко открываются отмычками, они недолговечные и порою через пару-тройку лет так достают хозяев, что те меняют их на более дорогие, но такие же ненадежные...



+ Щелкайте по фото, чтобы увеличить!



Сегодня мы познакомимся с изделием советской промышленности. Это накладной цилиндровый замок, который был куплен в 1984-1985 годах. На смену подобному же накладному замку 1975 года, но сменить так и не дошли руки... он мирно пролежал в коробке, где-то на антресолях... Увы, бумажная инструкция к нему не сохранилась.



Коробка советского замка



Замок накладной цилиндровый ЗН1-3 сделано ХТЗ - СССР, начало 1980-х



Как и сказал, сохранилась упаковка. Она из толстого картона, соединенного степлерными скобами. Бумажная наклейка сильно пострадала от времени... но почти все прочесть можно. На коробке: Министерство тракторного и сельскохозяйственного машиностроения Харьковский тракторный завод им. С. Орджоникидзе. Г. Харьков-7, Московский проспект, 275. Логотип ХТЗ. Замок накладной цилиндровый ЗН1-3. ГОСТ 5089—80 /шпх 263/. Количество секретов - более 50000. Дата упаковки... пусто. Штамп ОТК... от времени выцвел... № упаковщика... тоже нет. Отпускная цена 5 рублей 50 копеек. Беречь от сырости. По заказу Харьковской базы "Укроптхозторг".



Сам накладной замок



Советский накладной цилиндровый замок ЗН1-3 полное описание, ХТЗ

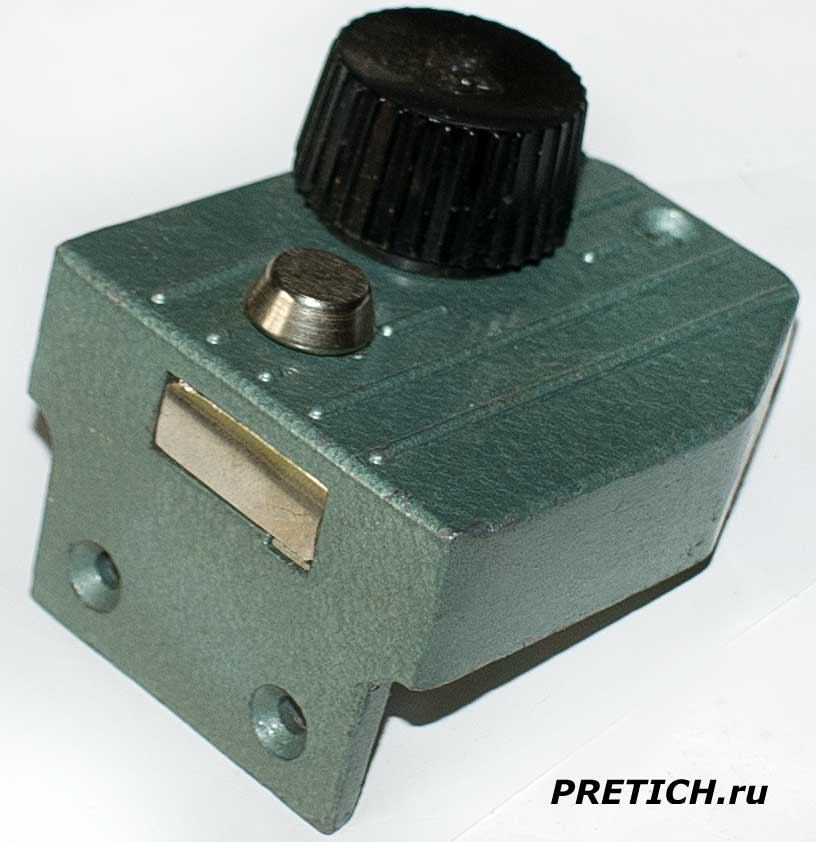

Вот сам накладной замок. Он имеет размеры 80 на 64 мм. Длина с ответной частью (запорной планкой) - 105 мм. Толщина корпуса замка 20 мм. Толщина с передней монтажной планкой и ручкой - 65 мм.



Замок ЗН1-3 Харьковский тракторный завод, начало 80-х годов ХХ века



Корпус и запорная планка выполнены из цинкового сплава - точное литье под давлением. Иногда фигурирует ошибочное название металла - "силумин", это не верно, сплав называется ЦАМ - сплав цинка, алюминия и меди. За бугром его именуют ZAMAK. На пластмассовой ручке логотип - прямоугольник и в нем буквы хТз. Есть стальная фиксирующая кнопка - движением вверх или вниз стопориться движение засова (задвижки) - блокируется и внутренняя ручка и отпирание двери снаружи ключом.



Советский накладной замок ЗН1-3 сделано в Харькове, 1984 год, обзор  Полное описание замка ЗН1-3 накладной, сделан в 1985 году в СССР

Функционал накладного замка...



Это замок упрощенной конструкции, в нем нет защелки, только прямоугольная головка ригеля (задвижка или засов) - это упрощение снимает проблему ориентации двери. Этот "язычок" также сделан из какого-то немагнитного сплава...



Замок ЗН1-3 цена 5 рублей 50 копеек, начало 80-х годов, СССР



Замок ЗН1-3 с внутренней стороны. Здесь хорошо видна толщина металла - на передней монтажной планке она составляет 4 мм. Изнутри стальная пластина, на которой выбита цена - 5 рублей 50 копеек. Здесь мы видим вертушку - стальная вставка с прямоугольной прорезью, в которую вставляется поворотная планка цилиндрового механизма. Затем углубление в нем - упорная стойка (или штифт, или стойка хвостовика). Прорезь для монтажного шурупа и один винтик, который крепит эту пластину.



Разборка советского замка



Замок ЗН1-3 полная разборка замка, сделано в СССР, на Харьковском тракторном



Выкручиваем винт и снимаем эту пластину - вот такая она изнутри... вертушка с двумя выступами, которые двигают весь внутренний механизм.



Накладной замок ЗН1-3 СССР, 1980, разборка и устройство, ремонт и смазка



А это внутренне устройство советского накладного замка ЗН1-3 начала 80-х годов... Простой и вполне надежный механизм. Смазка, между прочим, все еще живая и нанесена на заводе изготовителя... Конструкция типичная: засов, подпружиненный ригель, упорный штифт, вертушка внутренней ручки (вертушка цилиндрового механизма, как мы помним, осталась на стальной пластине), пружинящая планка стопорного устройства (блокировка). Этот механизм работает десятилетиями без малейших проблем.



Замок ЗН1-3 новый, полное описание, 1984 год, сделано в Харькове, Укр-ССР  Накладной замок ЗН1-3, Советский, обзор, запорная планка из цинкового сплава

Запорная планка советского накладного замка...

Замок ЗН1-3 накладной цилиндровый, ХТЗ, сделано в СССР, полное описание

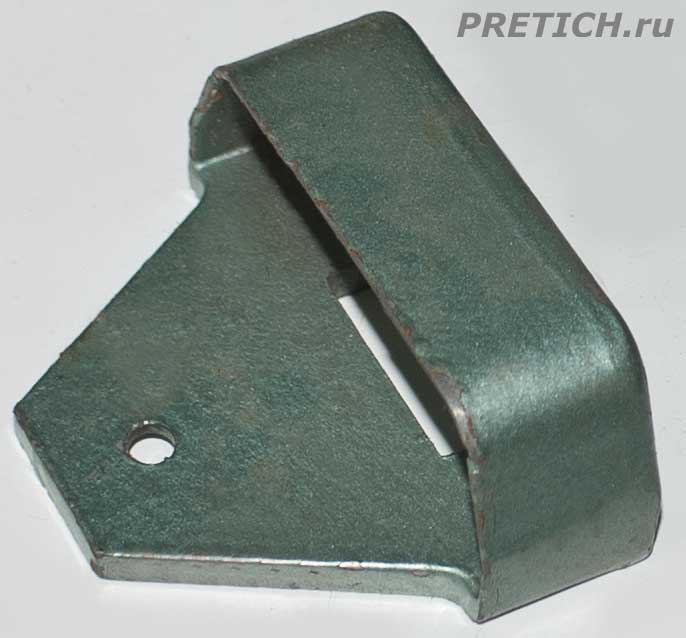

Запорная планка - также отливка из цинкового сплава, крепится на косяк двери тремя шурупами. На фото вы можете увидеть этот элемент со всех сторон.



Секретка - цилиндровый механизм



Цилиндровый механизм 70-х годов СССР, Харьковский тракторный завод



А теперь о сердце замка, именно этот элемент встает на защиту от злоумышленника и обеспечивает вам спокойный сон... что во времена СССР было весьма важно. Как и спокойствие за жилище, ведь в те времена подавляющее большинство людей работали, и целый день квартиры оставались без присмотра... Камеры наблюдения уже были, но только в больших магазинах и на ответственных транспортных магистралях крупных городов. То же самое можно сказать и о сигнализации. Так что вся надежда была на дверные замки.



Секретная часть цилидровый замок, из СССР, полное описание, ХТЗ



И что мы имеем здесь? Увы и ах - защита крайне слабая... Хороший жулик вскрывал этот замок за считанные минуты! Но у обычного советского гражданина, как правило, и красть-то было особенно нечего. Деньги небольшие и хранились они "на книжке" в Сбербанке СССР. А хорошие воры на всякую ерунду не зарились. В те времена их было не так уж и много - милиция, не чета современной полиции - работала и регулярно ловила этих "мастеров - золотые руки". Так что профи не было резона рисковать из-за десятки или четвертака, да из-за магнитофона Романтик-306...



Замок ЗН1-3 накладной, цилиндровый механизм, Харьковский, конец 70-х



Односторонний однорядный цилиндровый замок с пятью штифтами. Он тоже имеет логотип ХТЗ, но этот механизм не родной - явно Б/У. На корпусе есть маркировки: 3.1 и К4. Крепится этот элемент двумя стандартными винтами...



Цилиндровый замок ХТЗ и ключ АЭП Рига - СССР, начало 1980-х годов, описание



На фото вы можете видеть этот раритет со всех сторон... он еще 70-х годов... Ключ всего один и сделан в мастерской из заготовки, на которой логотип АЭП и цена 8 копеек... Это АЭП Рига - Рижский завод Автоэлектроприбор.



Итого, подведем итоги



Я не имею "родного" цилиндрового механизма, но не думаю, что он какой-то особенный и отличается от имеющегося... Уровень секретности - средний, или чуть выше этого. Использованы сравнительно прочные износостойкие материалы, но нет защиты от силовых приемов.



Этот замок предназначается для деревянных дверей открывающихся вовнутрь. Запорная планка (ответная часть) самое слабое место (при вышибании двери, она разваливается).



- Здесь кратко описан старый замок, еще 1975-1977 годов, который работает по сей день.





Михаил Дмитриенко, специально для PRETICH.ru

29.04.2023
