Статьи » Бытовая техника » LG VK8810HUMR обзор и разборка пылесоса
LG VK8810HUMR обзор и разборка пылесоса

Полное описание и разборка пылесоса LG VK8810HUMR

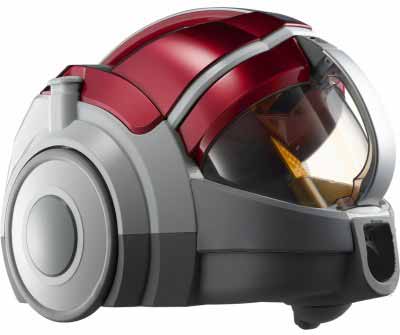

Какие бывают современные пылесосы, описания и обзорыСегодня мы познакомимся с пылесосом LG VK8810HUMR, а также проведем его полную разборку - до винтиков... Это достаточно старенькая модель - ей 12 или даже 13 лет, а вот этот экземпляр изготовлен в августе 2011 года. Модель далеко не бюджетная, даже по нынешним меркам - достаточно дорогая. Конечно, отсутствие функции "влажной уборки" - это минус...



+ Щелкайте по фото, чтобы увеличить!



Необходимое пояснение: у меня только сам блок пылесоса, нет шланга и насадок, и я не знаю - в рабочем ли он состоянии? Потому что включение и отключение пылесоса, органы управления на ручке, которая на шланге... потому описываю то, что есть.



Внешний осмотр пылесоса



Это средних размеров пылесос, размеры: 500 на 30 и 340 мм. Достаточно тяжелый - почти 7 килограмм. В свое время его дизайн называли "космическим"... хотя он и не был первым в таком оформлении.

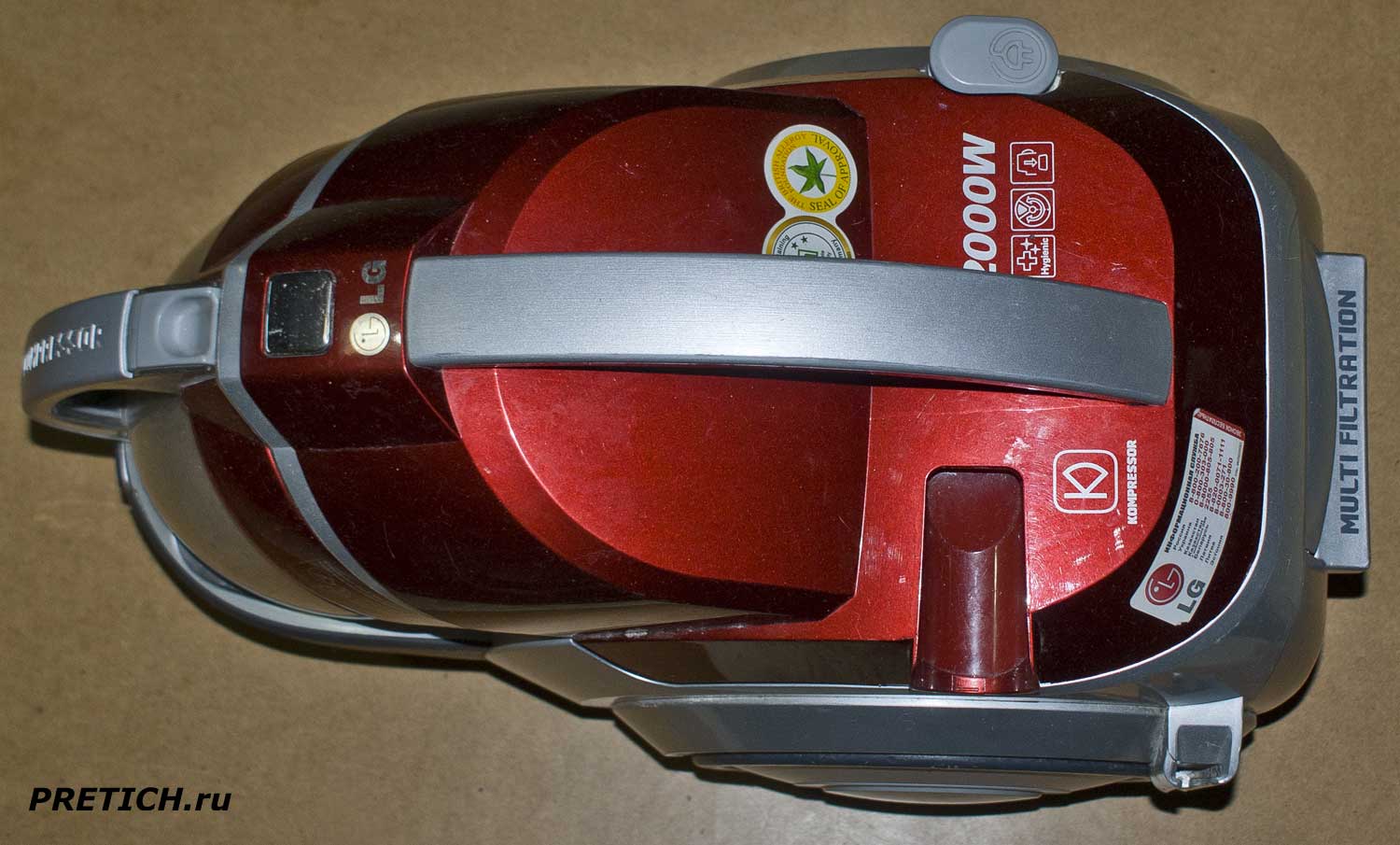

LG VK8810HUMR пылесос полное описание

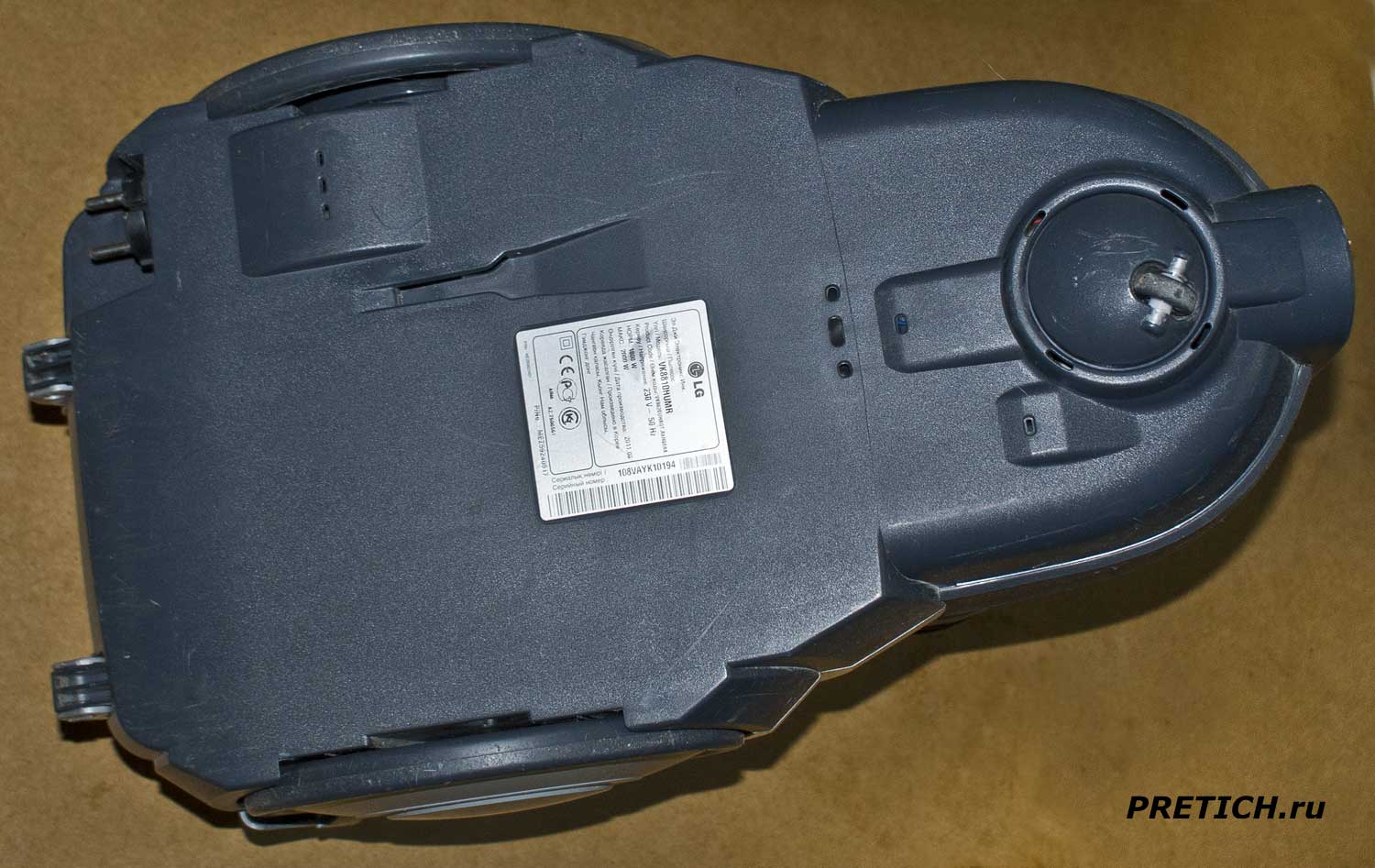

LG VK8810HUMR нижняя сторона пылесоса

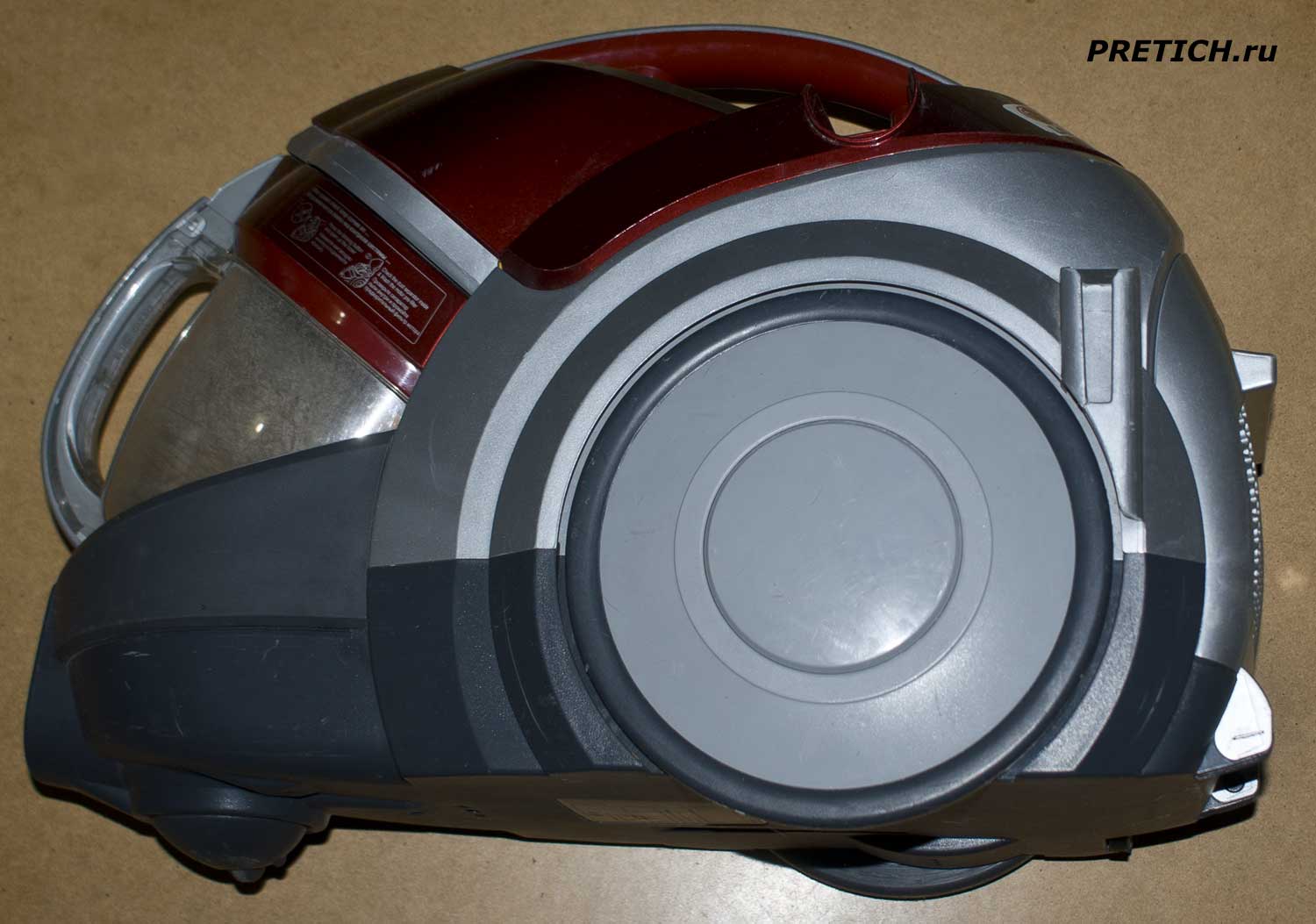

LG VK8810HUMR обзор пылесоса высокого класса

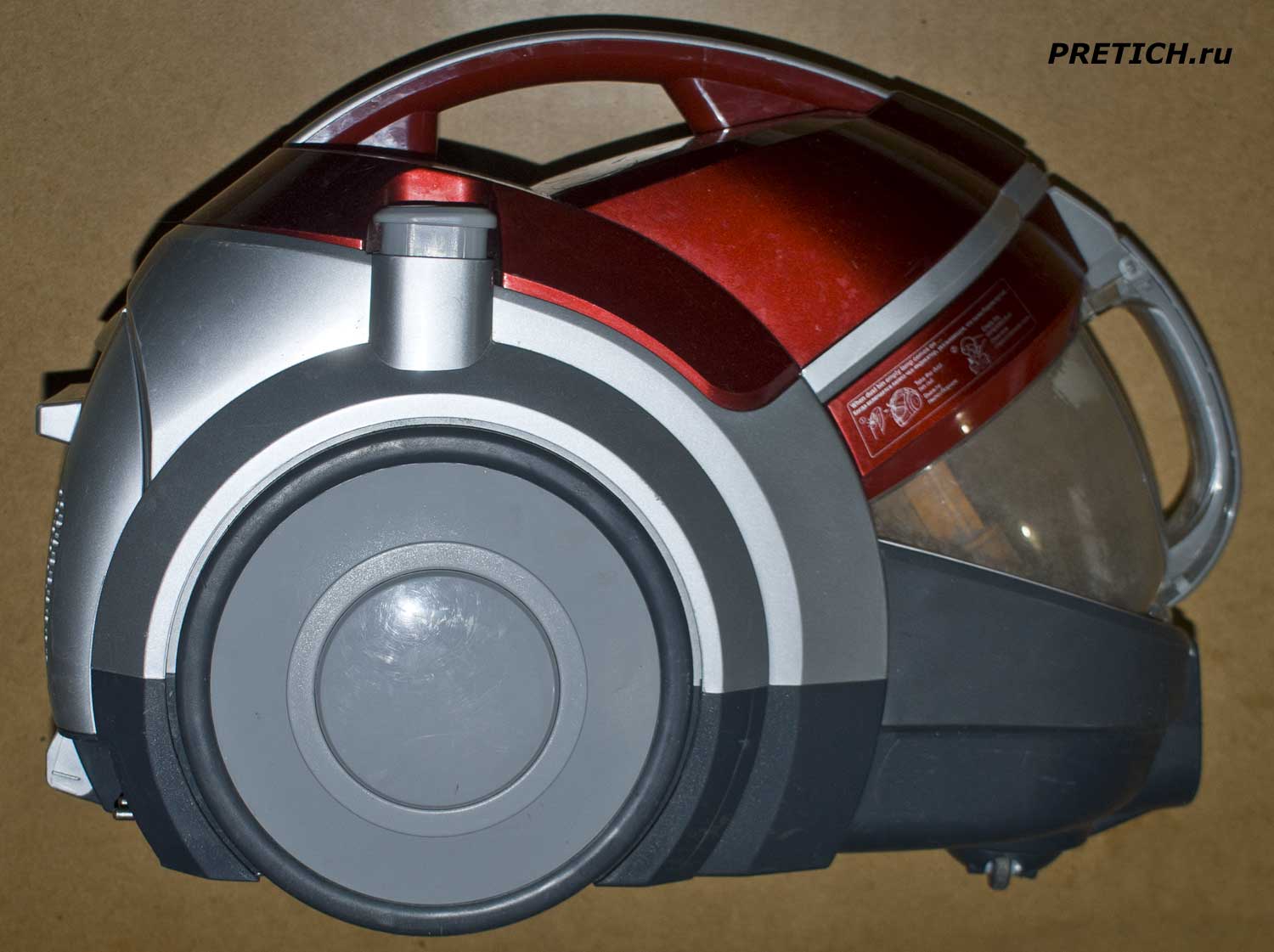

обзор LG VK8810HUMR пылесос современный достоинства и недостатки

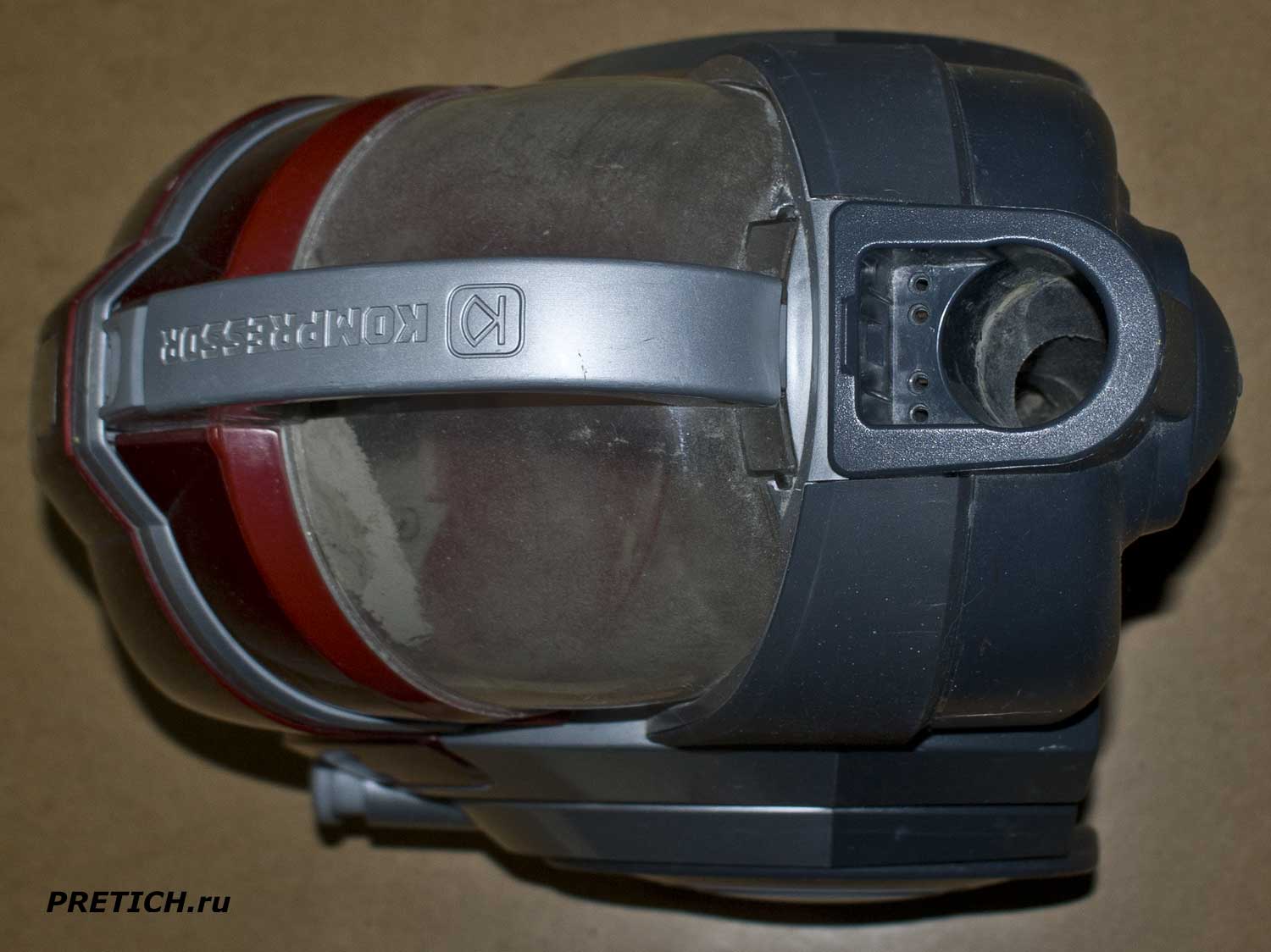

LG VK8810HUMR как подключить шланг и ручку управления



На фото этот пылесос со всех сторон - в интернете он и так не плохо представлен, поэтому я особо здесь зацикливаться не буду. Все как бы и так понятно, есть инструкция и в ней все рассказано...



VK9820UHAGT.AXRQTAK этикетка пылесоса LG VK8810HUMR



На нижней стороне пылесоса есть наклейка - это этикетка или шильдик устройства. Здесь такая информация: логотип LG, затем название по-русски - Эл Джи Электроникс Инк. Название модели VK8810HUMR. Код продукта - VK9820UHAGT.AXRQTAK. Напряжение 230V~50 Hz. Мощность 1800 Вт и максимальная мощность 2000 Вт. Дата производства 2011.08. Произведено в Корее. Знаки сертификации и соответствия стандартам... Серийный номер изделия...



LG VK8810HUMR открываем верхнюю крышку пылесоса



Итак, нажимаем на блестящую кнопку, верхняя сторона и откроется...



LG VK8810HUMR бункер пылесоса как достать



LG VK8810HUMR обслуживание и очистка бункера пылесоса



LG VK8810HUMR открываем бункер и чистим, моем



LG VK8810HUMR фильтр в бункере как его промыть



Можно извлечь вот такой бункер... Он открывается, внутри его... и еще с другой стороны поролоновый фильтр...



LG VK8810HUMR обслуживание и чистка пылесоса



Пылесос без этого бункера... И вот место под пока грубый фильтр... На фото вы видите еще нижний "стакан" или "кружка" - отдельный съемный бункер (он у меня на фото не получился, увы)... В нем есть специальная поворотная лопатка или лопасть, которая крупный мусор и все такое подобное прессует в брикеты...



LG VK8810HUMR задняя сторона пылесоса



LG VK8810HUMR фильтр HEPA угольный очистка



А затем и более тонкой очистки ряд фильтров, Доступ с задней стороны пылесоса.



Работает он по принципу: сперва воздух с мусором попадает в большой отсек, где крупняк оседает и спрессовывается, затем попадает в следующую камеру, где остается вся прочая мелкая субстанция. Далее воздух протягивается через несколько фильтров HEPA, в том числе и через угольные фильтры. Тем самым данная модель получила сертификат антиаллергенных пылесосов, из-за высокой степени очистки воздуха. Однако, что такое этот хваленый угольный фильтр? Всем известно, а кому не известно, сообщаю, что любые угольные фильтры имеют конечное и сравнительно небольшое количество циклов активного использования, проще говоря, поработал часик-другой и меняй фильтр, этот уже исчерпал свою адсорбционную способность - пористый материал угольного фильтра забит... и очистить его уже никак не получится. И где брать эти новые фильтры?



Из всех характеристик я вам назову такие, они важные:



Шнур длиной 9 метров
Максимальный уровень шума 76 дБ
Мощности всасывания 450 Вт



Разборка пылесоса LG VK8810HUMR



Это устройство разбирается, в общем-то, просто - его разобрать и собрать может практически любой, ничего сложного. Нужна только крестовая отвертка. И да, в одном месте шуруп находится очень глубоко и стандартные отвертки не достают...



LG VK8810HUMR разборка пылесоса, что у него внутри



Вот корпус разделен на две половинки, и мы можем видеть внутренние элементы пылесоса - они стандартные: электродвигатель с компрессором (насосом), бухта провода с вилкой, плата электроники... прочие элементы, о них скажем чуть ниже.



LG VK8810HUMR разборка и ремонт пылесоса электроника



Вот, например, самый вход, куда подключается шланг. Здесь мы видим один небольшой электродвигатель - именно он через шестерню прессует крупный мусор. Затем плата электроники и - два провода, которые через разъем, затем уходят на ручку на шланге... Затем какая-то маленькая плата электроники, закреплена на корпусе... потом провода уходят внутрь ручки и далее... там еще одна плата - с подсветкой...



Этапы разборки LG VK8810HUMR



Сперва отсоединяем все провода с платы электроники и извлекаем ее - она прижата отжимаемыми пластмассовыми фиксаторами.



LG VK8810HUMR все элементы пылесоса клапан и датчик давления



Затем откручиваем и снимаем этот элемент - пластмассовую верхнюю крышку на компрессор электродвигателя - именно через нее протягивается весь воздух. Здесь есть клапан и датчик, с него провода идут на плату электроники...



LG VK8810HUMR как разобрать пылесос, профилактика и сборка



Затем вытаскиваем бухту с кабелем. Она никак особенно не закреплена.



LG VK8810HUMR электрический провод в пылесосе



шнур пылесоса LG VK8810HUMR как сделать из него удлинитель



Это, в общем-то, стандартного типа узел, как и всех остальных: провод намотан на бобину, здесь использована плоская пружина. Так же такой элемент два кольцевых контакта, которые контачат с двумя подпружиненными контактами... Далее через разъем питание поступает на основную плату. В разрыв включен термостат - датчик температуры. Заодно, через тот же разъем с платы электроники идут два питающих провода на электродвигатель компрессора. Провод длинный и качественный - я из него потом хороший удлинитель сделаю.



Извлекаем двигатель из своего гнезда. Как обычно, он обложен снаружи поролоном, а также содержит конструктивные элементы, которые позволяют снизить уровень вибраций и шума. Теперь рассмотрим все эти элементы по отдельности и ближе.



Из чего состоит LG VK8810HUMR



LG VK8810HUMR плата электроники пылесоса EAX40251301 P-V402513



Системная плата - это основа данного пылесоса, один элемент охлаждается сравнительно большим Г-образным радиатором. Убираем его, чтобы не мешал.

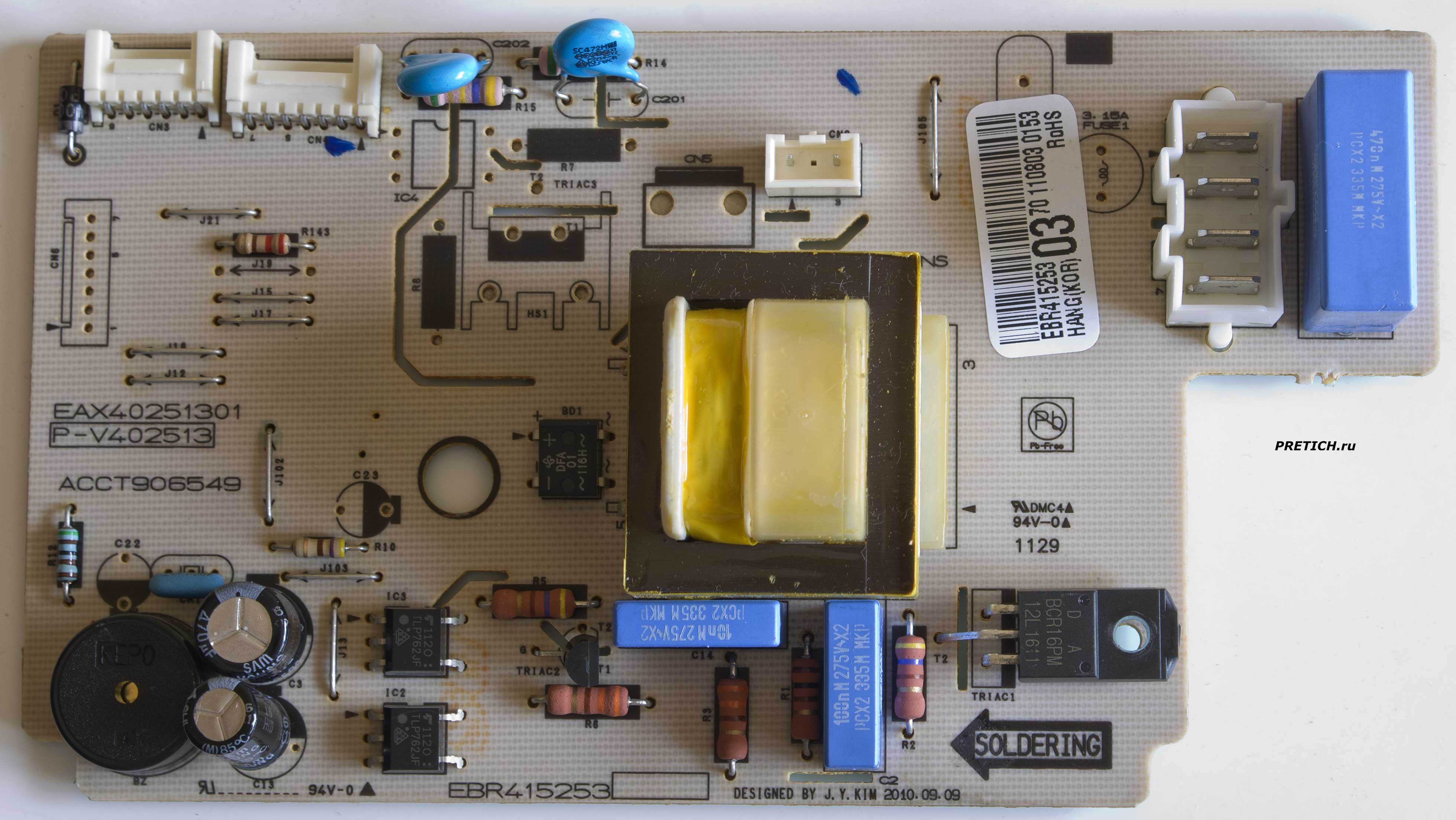

EBR415253 плата электроники пылесоса LG VK8810HUMR ремонт



Итак, это плата покрытая белой краской, односторонний стеклотекстолит. Маркировки на плате:



EAX40251301
P-V402513
ACCT906549
DMC4 1129
EBR415253
Designed by J.Y. Kim 2010.09.09



На плате мы видим такие элементы: две штуки 1120 TLP7662JF - это оптроны с симисторным выходом Triac Output. Симистор BCR08 14A A1315. Диодный мост DFA 01 116H. Еще один симистор BCR16PM 12L1611 - именно он охлаждается радиатором... Трансформатор имеет этикетку: EBJ39077571 H24T1... Есть спикерфон и прочие элементы. На плате много разведенных, но нераспаянных мест.

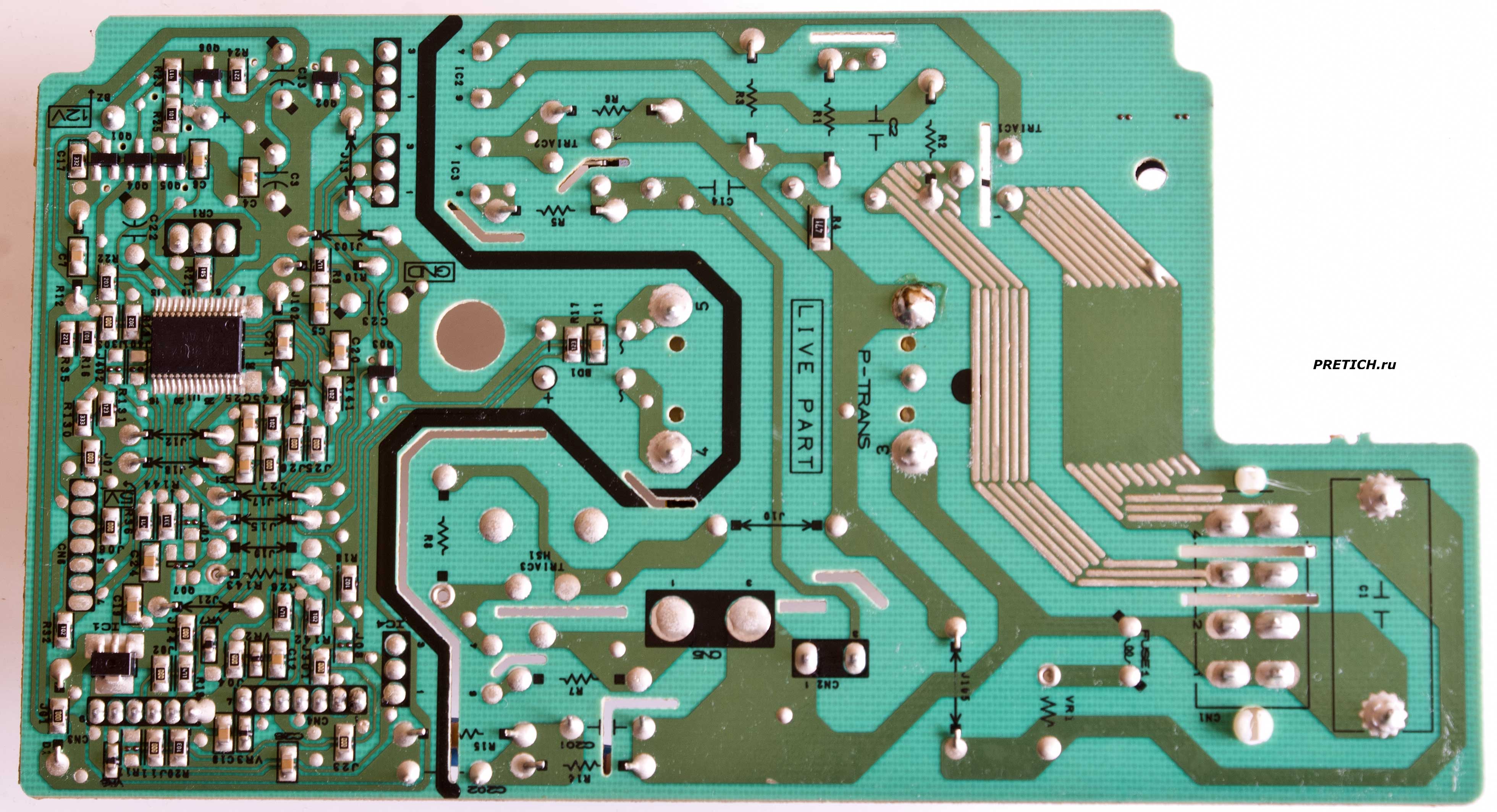

LG VK8810HUMR схема платы электроники ACCT906549 ремонт пылесоса



Обратная сторона платы. Плата разделена на две части: одна это блок питания, и здесь достаточно пустынно. Вторая часть - это электронное управление всем прочим пылесосом. Здесь много SMD-элементов, Микросхема F9284 103E3607 JAPAN - даташит не найден...



LG VK8810HUMR пылесос, все платы и схемы на него EBR4152536



Прочие платы: вот маленькая плата, которая притянута к корпусу, на ней та же самая маркировка, только в одном месте отличается - EBR4152536. С одной стороны трехконтактный разъем - идет на системную плату. С другой стороны платы - пять SMD-деталей... что делает эта плата мне неведомо...



LG VK8810HUMR маленькая плата в пылесосе, ремонт



Еще одна маленькая плата... чтобы ее достать пришлось разобрать половину пылесоса...



EBR517477 плата индикатора в пылесосе LG VK8810HUMR ремонт



Эта плата промаркирована как EBR517477 и здесь один светодиод (на фото рефлектор его убран), один 2-контактный разъем... Вот и все...



LG VK8810HUMR плата контроля и управления в пылесосе



Вот такая прямоугольная плата - она находится под самым входом, куда подсоединяется гофрированный шланг. Маркировка EBR415256... бумажная наклейка плохо пропечатанная и что на ней точно - неведомо... С обратной стороны девять SMD-элементов.



Датчик давления 3550F13905 с номиналом 2,200 в LG VK8810HUMR



Датчик давления 3550F13905 с номиналом 2,200



SSM-16HR 6549W1S011N 220-240V 3.0W 5/6 R.P.M двигатель



Электродвигатель SSM-16HR 6549W1S011N 220-240V 3.0W 5/6 R.P.M от китайского производителя SP Elemech - это синхронный двигатель, который LG применяет во многих изделиях, в т.ч. и в микроволновых печах...



V1J-PY32-20 CL F 250V 50Hz P/N:EAU39812801 SIP Cinderson Motor



Двигатель с компрессором - стандартный, его используют во многих других моделях пылесосов. На этикетке электромотора читаем: V1J-PY32-20 CL F 250V 50Hz P/N:EAU39812801 Power 2000W. SIP Cinderson Motor Co.,LTD.



На этом все - больше разбирать и описывать нечего.



Итоги и впечатления



Как работал этот пылесос? Я не знаю... как было сказано, он мне попал без ручки со шлангом... Потому могу говорить только о качестве исполнения.



Аппарат сделан в Китае. Использованы хорошие качественные материалы - крепкая пластмасса, надписи не стираются... Внутренние элементы также на достаточно высоком качественном уровне. Здесь я ставлю только пятерки.





Михаил Дмитриенко, специально для PRETICH.ru

23.12.2022
