Датчик открытия помещений от Ajax Systems

Сегодня мы рассмотрим и полностью разберем беспроводной датчик DoorProtect от украинской компании Ajax Systems, который можно устанавливать на двери и на окна... Он обеспечивает отслеживание открытия двери или окна...

+ Щелкайте по фото, чтобы увеличить!

Охранные системы сигнализаций актуальны во все времена, сейчас они становятся исключительно высокотехнологичными устройствами.

Внешний осмотр датчика

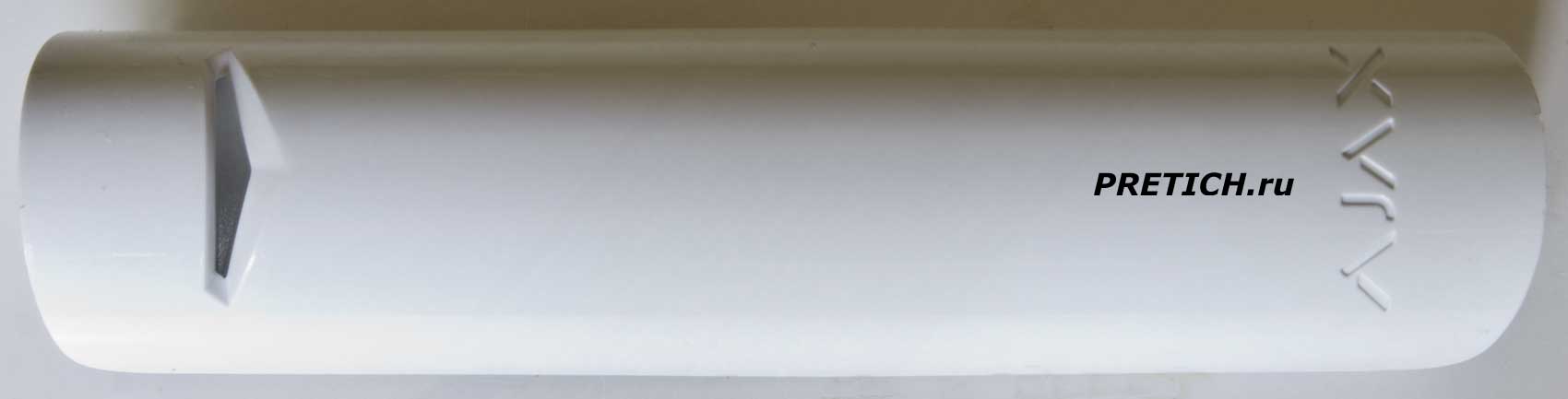

Белый пластмассовый корпус в стиле Apple, размерами 90 х 20 х 18 мм. Снаружи он заклеен легко снимаемой защитной пленкой (защита глянцевого корпуса). В верхней части прорезь - там светодиод, снизу логотип - AJAX. В комплекте идут еще магниты двух типов - малые и большие. У меня только малые...

Да и этот датчик - без задней крышки... Монтаж осуществляется так - снимается задняя крышка, она садиться на два винта (или на клей), а потом все устройство на нее одевается, с помощью защелок.

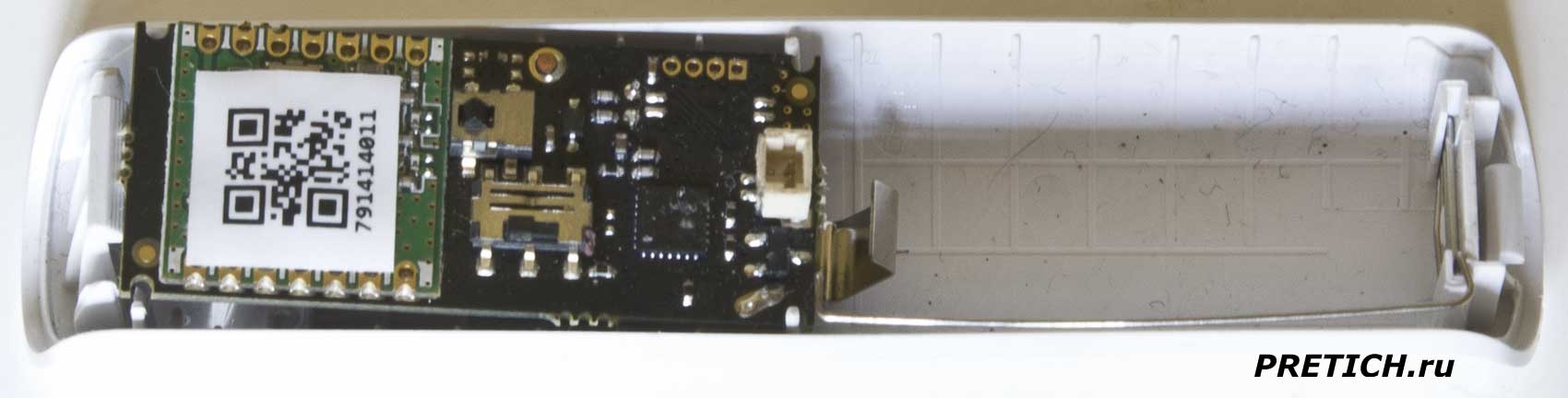

Внутри мы видим маленькую плату электроники и место, для установки батарейки... Требуется одна батарея типа CR123A на 3 вольта, производитель обещает работу от нее в течении 7 лет...

Разборка Ajax DoorProtect

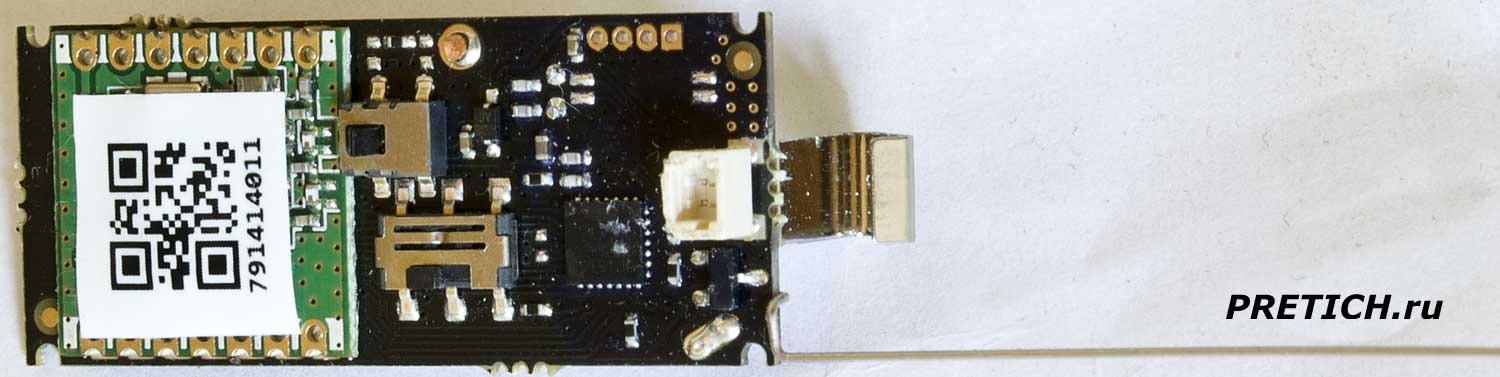

Извлекаем плату электроники из корпуса. К ней припаяна стальная пружинящая... это контакт для батарейки. Наклейка с QR-кодом и цифрами - 791414011. Убираем эту наклейку и все рассматриваем ближе и внимательнее.

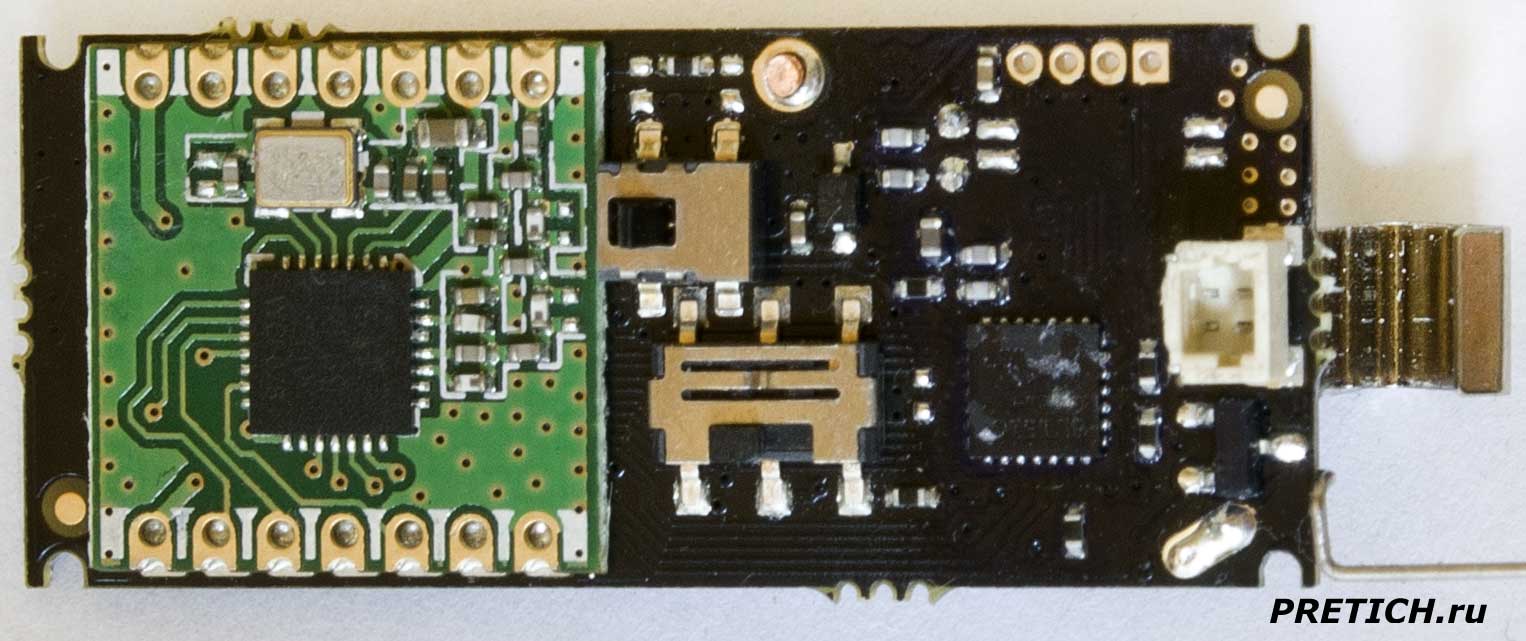

На плате мы видим микросхему - микроконтроллер 8L151G, который на одном кристалле сочетает микропроцессор со сверхнизким энергопотреблением, ОЗУ и ПЗУ, и некоторые иные функции. Двухпиновый разъем - для подключения стороннего проводного датчика с типом контакта НЗ (NC). Один переключатель (включение или выключение устройства) и один концевой выключатель - это кнопка тампера, она срабатывает при попытке оторвать датчик от поверхности или снять с крепления.

Небольшая плата припаяна поверх этой и на ней микросхема RF69 2110 WCF078 - это RFM-чип, производства китайской компании HOPE MICROELECTRONICS. А сама плата радиочастотный модуль, который продается на Алиэкспресс, очень дешево... рядом кварц на 32.000 MHZ...

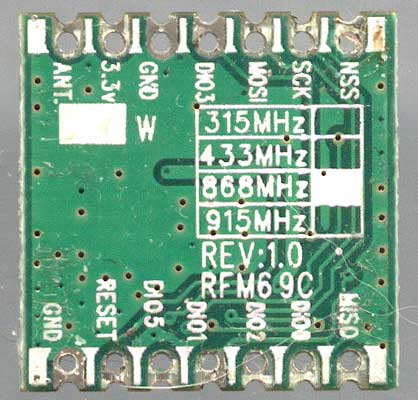

Снимаем эту плату, с обратной стороны маркировка: RFM69C REV:1.0 и указана частота - 868 MHz.

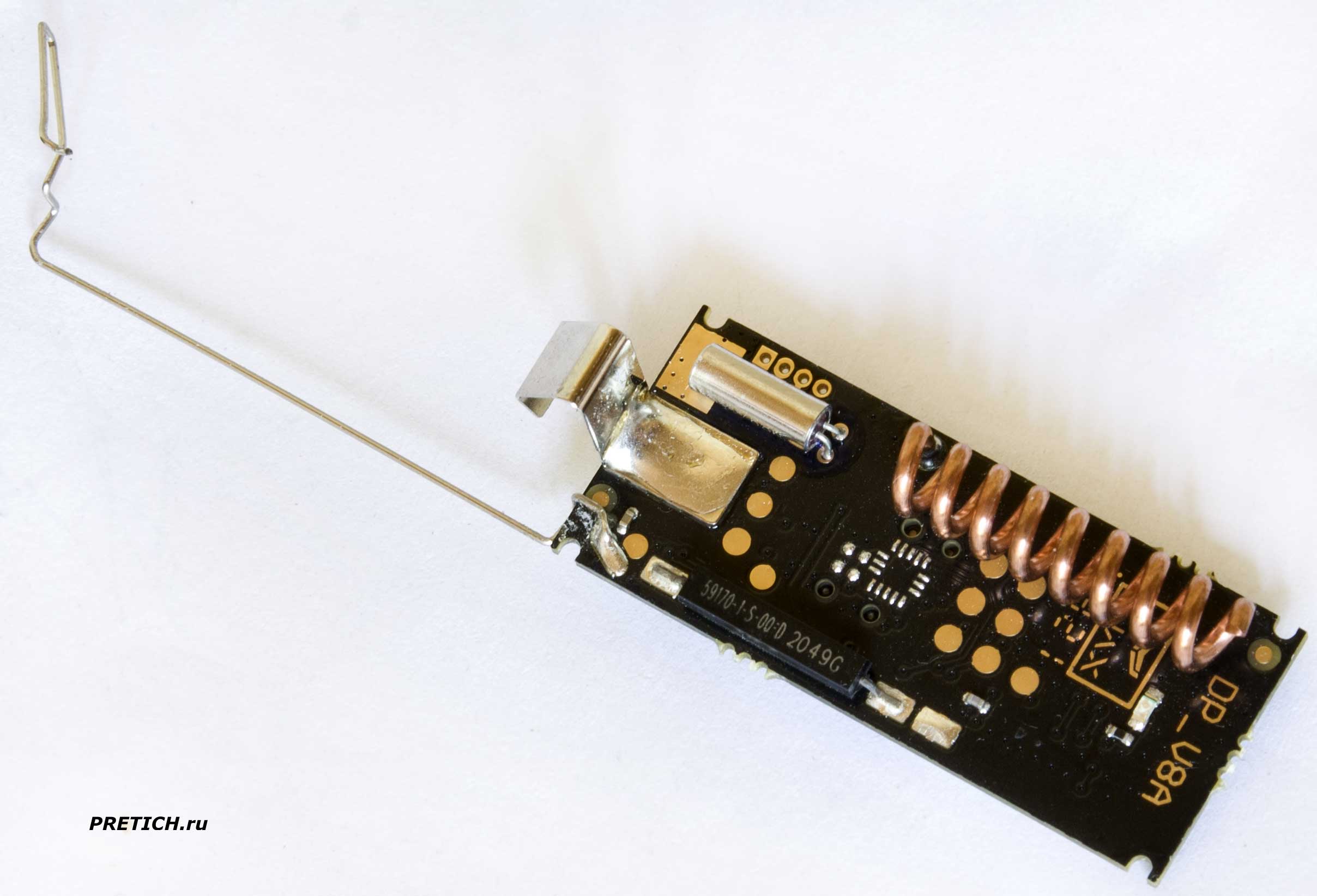

Обратная сторона, здесь логотип AJAX и маркировка DP_V8A, затем герконовый переключатель 59170-1-S-00-D 2049G. Кварцевый резонатор 32.768K в цилиндрическом корпусе. Светодиод SMD-монтажа. И вот такая медная спираль... похожая на антенну... Это она и есть. Дальность связи до 1200 метров на открытом пространстве.

Есть еще, внешне такой же, но - DoorProtect Plus, который дополнен еще датчиком удара и датчиком наклона. Но так как акселерометра на плате я не нашел, значит это простой датчик открытия...

Магнит для датчика

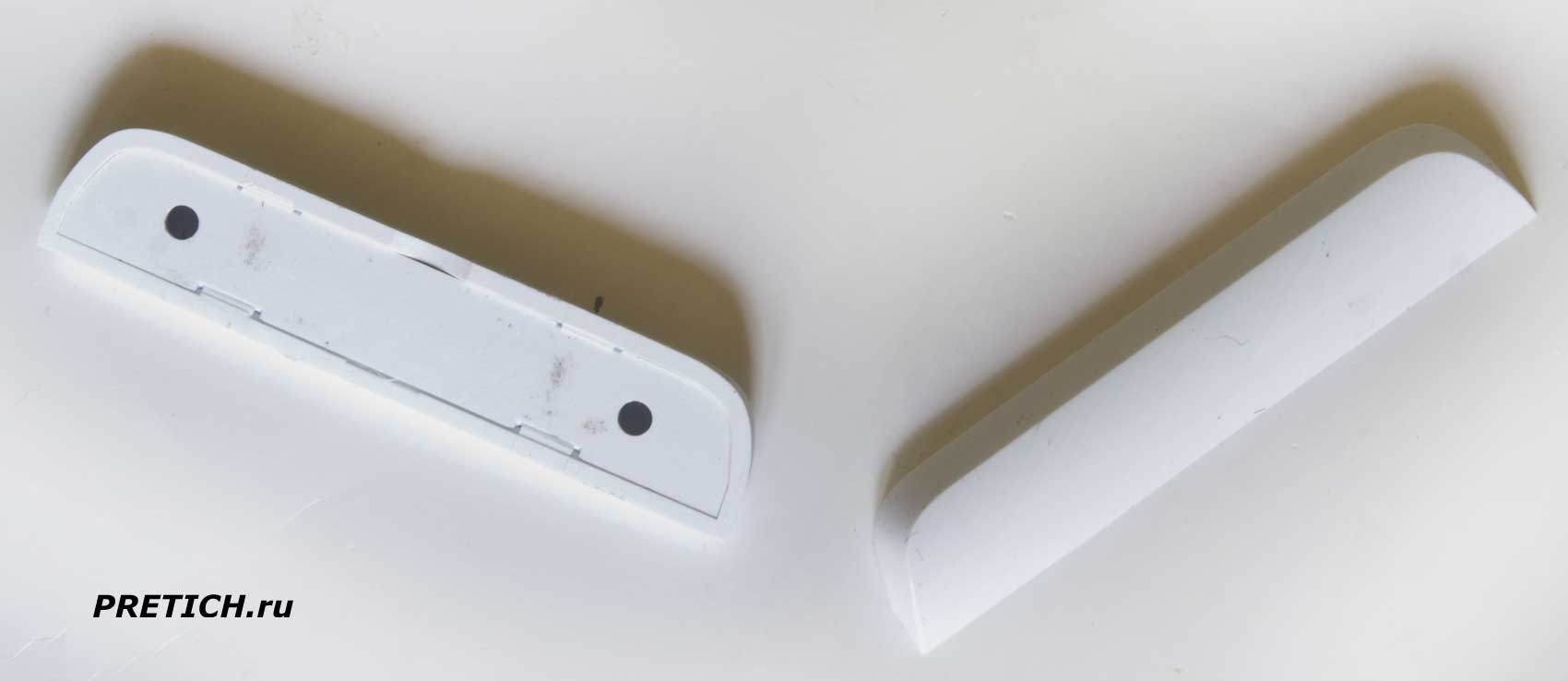

Большой магнит имеет идентичный корпус самому датчику, а малый - он предназначен для крепления, например на подвижную створку окна. Он должен крепиться по правую сторону от датчика (где геркон). Его размеры 55 х 12 х 6 мм. Снизу также два отверстия, для крепления с помощью шурупов...

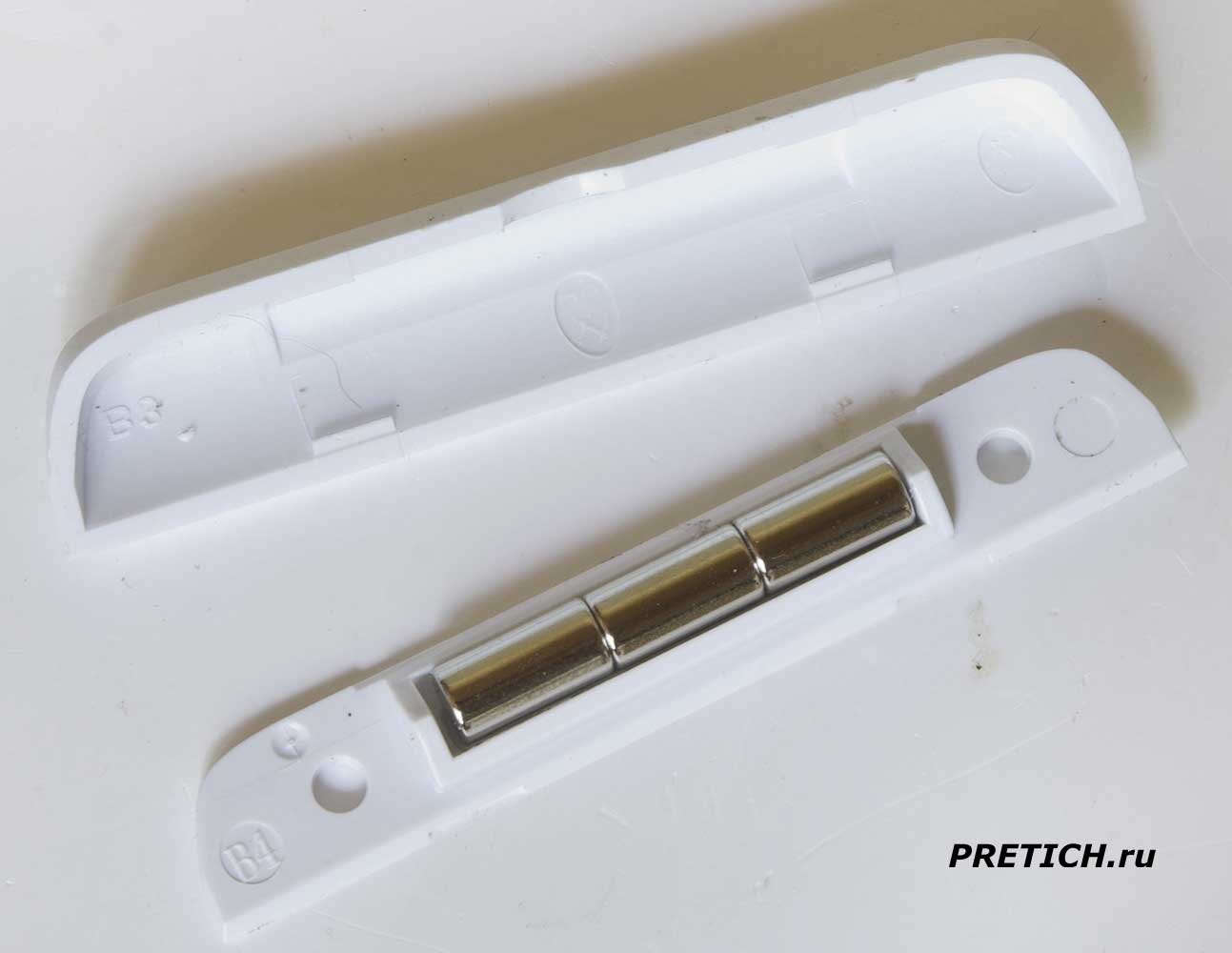

Корпус легко открывается. Внутри видим, вклеены три цилиндрических магнитика...

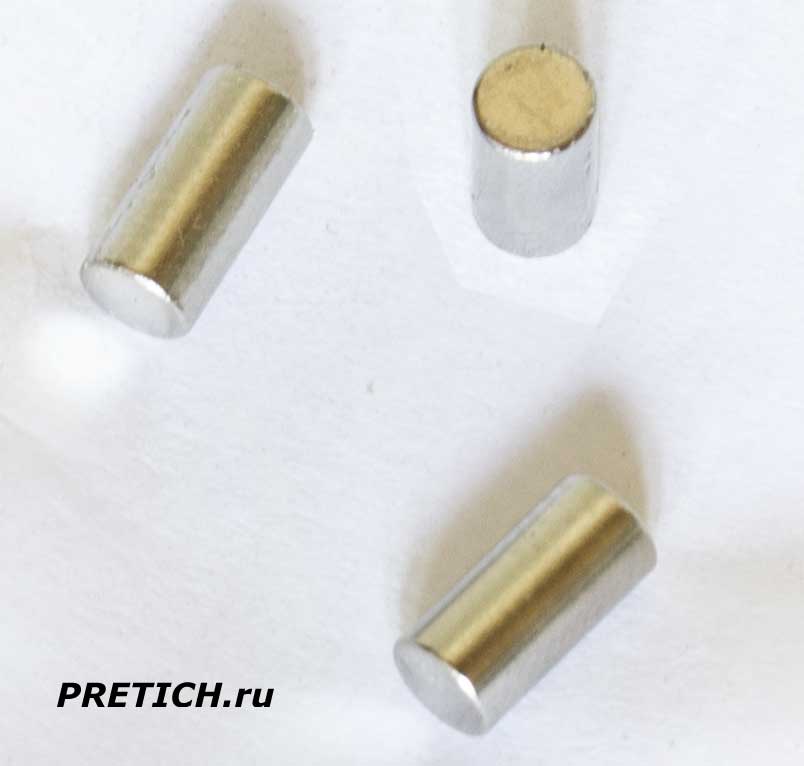

Магниты достаточно сильные, вероятно неодимовые...

На этом все. Данное устройство - обычное устройство на платформе Arduino... Работает надежно и исправно.

Михаил Дмитриенко, специально для PRETICH.ru

18.06.2022
