Lane Wireless Receiver - обзор и разборка

Lane Wireless Receiver - обзор и разборка



Ресивер для беспроводного микрофона Lane, обычно используется для караоке, ведущими для проведения каких-либо торжеств, мероприятий. У меня где-то есть и сам микрофон, но он капитально затерялся - как найду, обязательно напишу продолжение этой статьи, соответственно - с полной разборкой.



+ Щелкайте по фото, чтобы увеличить!



Внешне ресивер это...

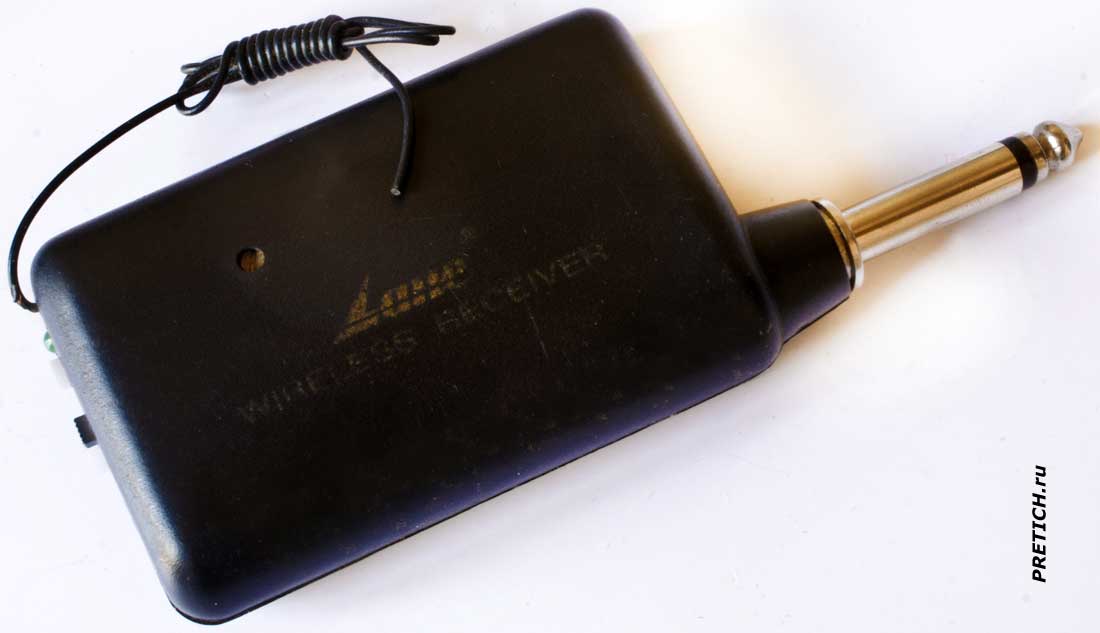

Lane Wireless Receiver приемник для микрофона Караоке



Для начала, название модели мне неизвестно, но это и не важно - как позже мы выясним... Внешне - это небольшая пластмассовая коробка, с одной стороны у которой большой разъем типа TRS, известный также как 6,35 мм Джек (большой Джек). Как видим - это МОНО разъем. С противоположного конца торчит длинный тонкий, аккуратно смотанный провод - это антенна. С того же торца выключатель и зеленый светодиод индикации работы. На верхней стороне полустертая надпись: Lane Wireless Receiver (первое бренд, далее название устройства). И тут же небольшое отверстие - для подстройки частоты.

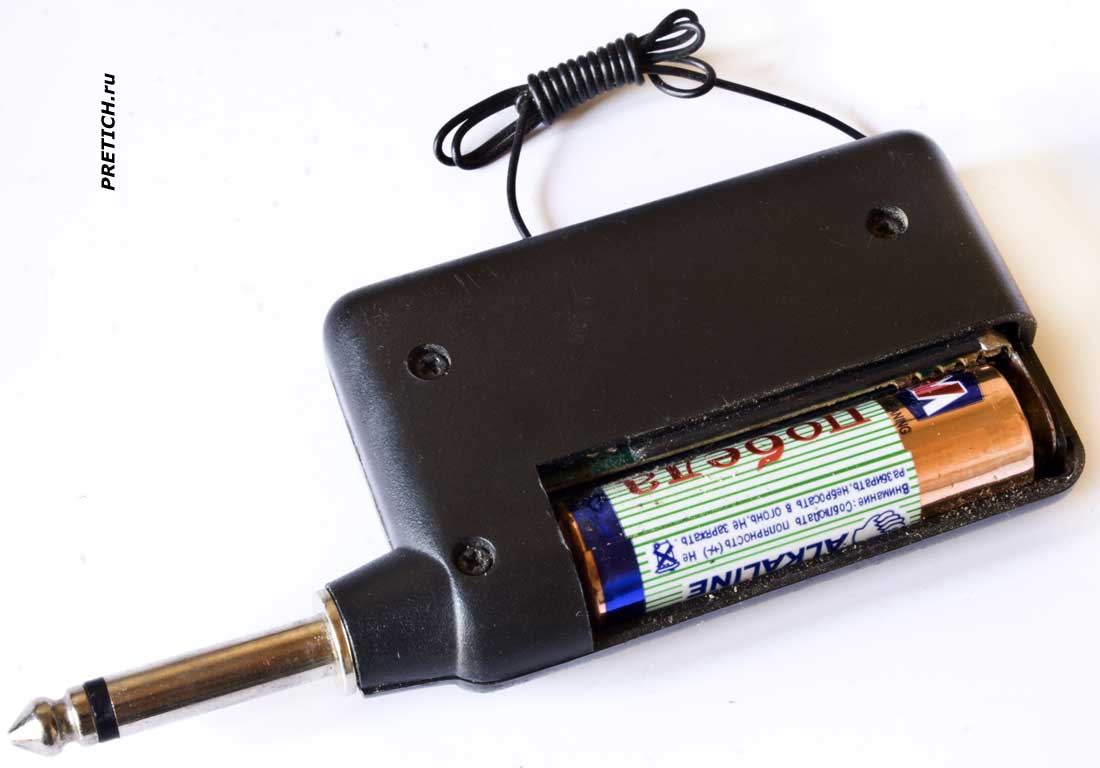

Караоке Lane приемник Wireless Receiver для беспроводного микрофона



С обратной стороны есть небольшая крышка, под которой "прячется" стандартная АА батарейка (или же аккумулятор).



Разборка ресивера для микрофона



Приступаем к разборке, она крайне простая - выкручиваем три шурупа, и корпус разделяется на две половинки.

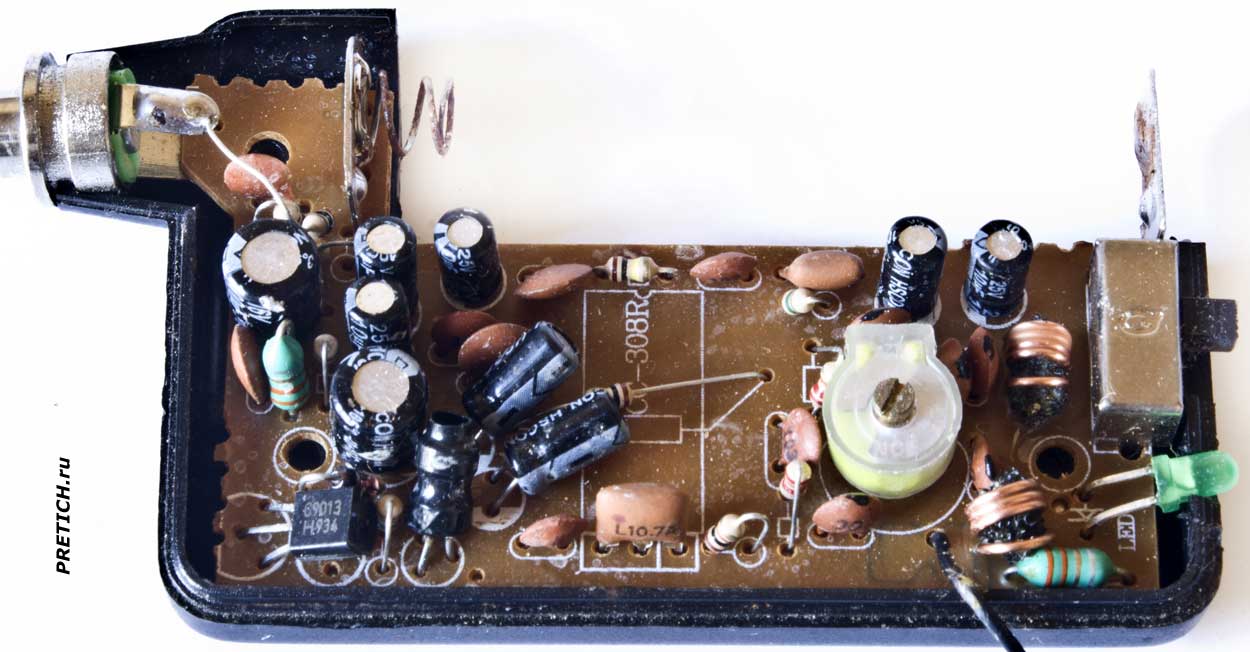

Lane Wireless Receiver разборка радиоресивера для микрофона



И вот что мы видим внутри... Ба, да это же... знакомая картина!

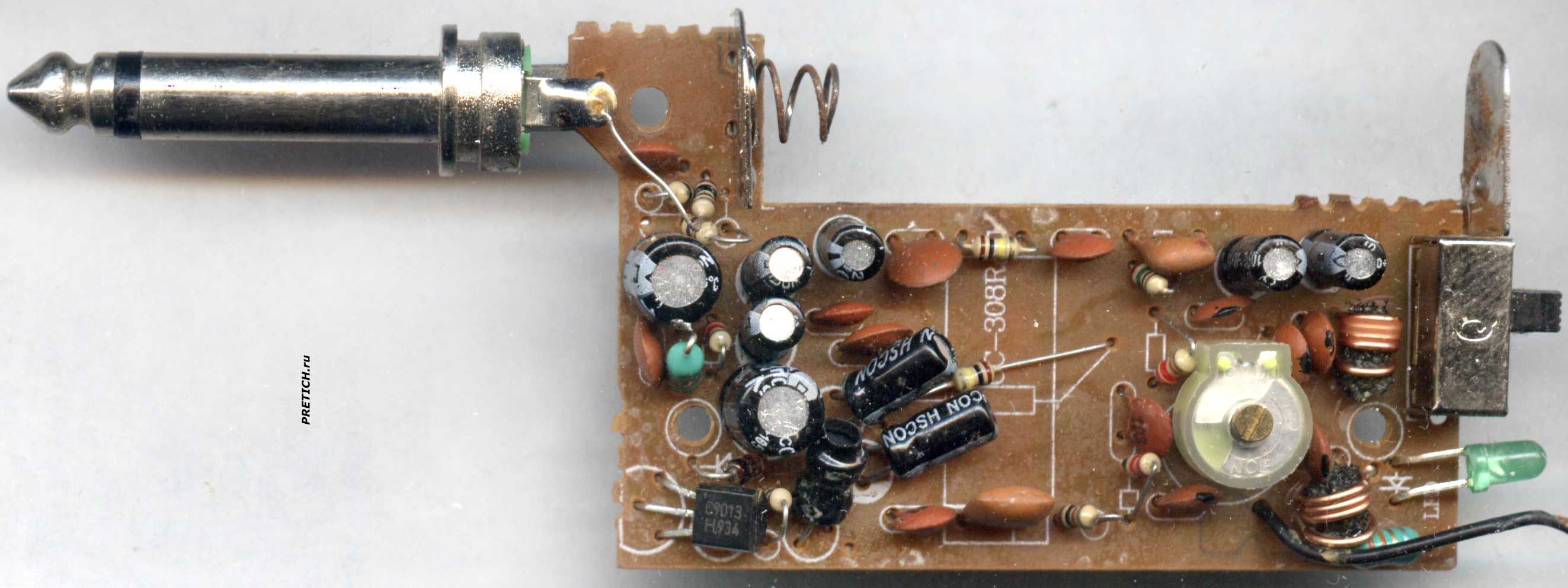

CC-308R плата ресивера для Lane Wireless приемника, караоке



Вытаскиваем плату, рассматриваем. С одной стороны все элементы и здесь маркировка CC-308R. Транзистор C9013. Керамические радиочастотные фильтры L10.7A и 10.7G, КПЕ - конденсатор переменной емкости, без маркировки (именно его настраивают через отверстие на корпусе). Ну и прочие "жители" любой платы электроники - конденсаторы, резисторы, диоды...

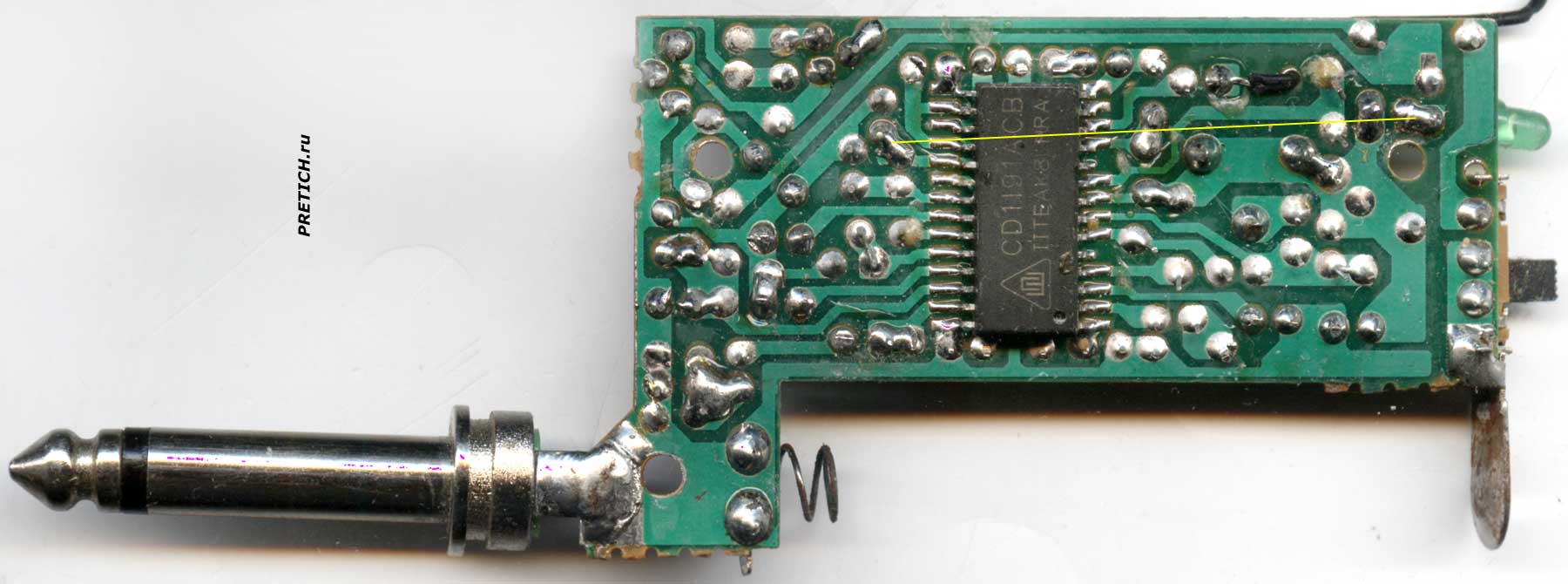

Lane Wireless Receiver плата электргники CC-308R, схема



Обратная сторона платы. Здесь дорожки... и одна микросхема - УКВ приемник CD1191ACB. Желтой линией показаны две точки, соединенные проводом, который я убрал.

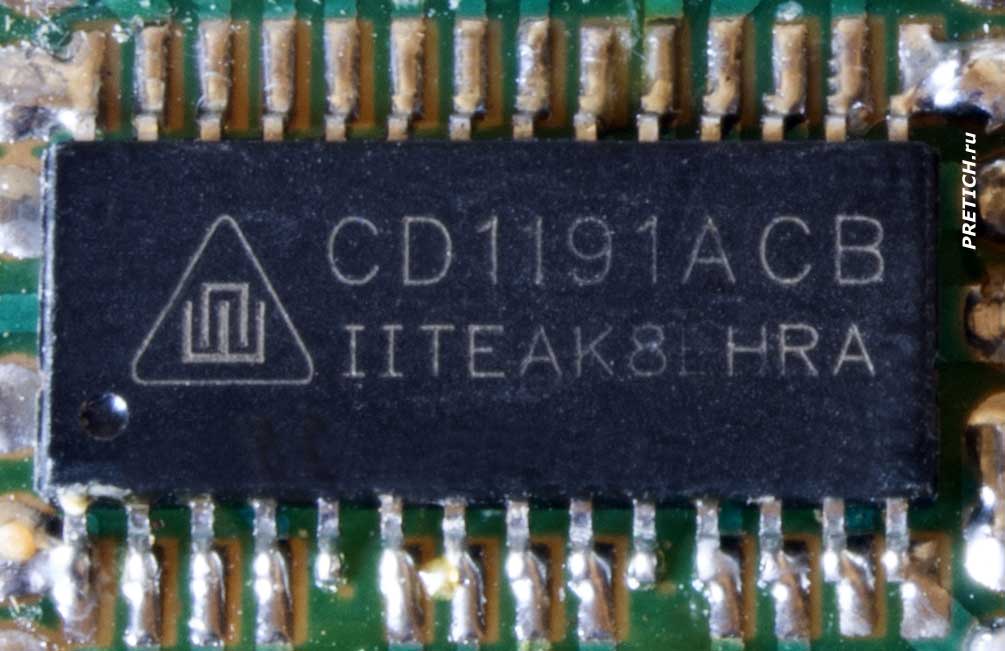

CD1191ACB микросхема УКВ или FM тюнера, радиоприемника

CD1191ACB



Подводя итоги



В общем, все это мы уже видели - я ранее описывал микрофон и ресивер Vitek VT-3832 (смотрите по ссылке), здесь почти та же самая плата - минимальное отличие все же есть...



Ну а кроме того, точно такой же ресивер может нести на себе логотип Ritmix или Kongin, Weisre или Samsung, Defender или Yamaha... и масса прочих брендов. Не знаю, имеют ли эти изделия какое-либо отношение ко всем этим Самсунгам и Ямахам, внутри все они - одного поля ягоды. А точнее - их все изготавливают неведомые китайские товарищи, и судя по технической культуре, по качеству - в подвале.

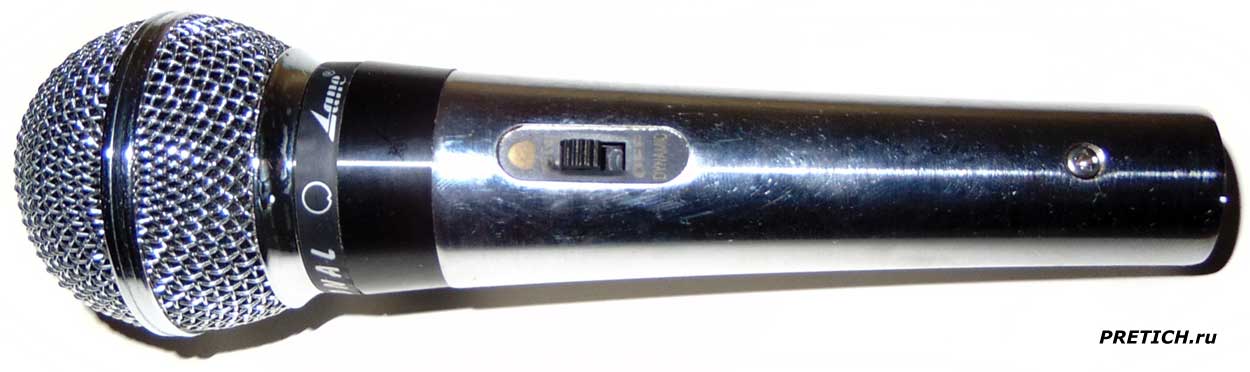

Lane Wireless беспроводной микрофон для караоке, конференций



А микрофон - он вот такой... из старых фото, но тогда без разборки...





Михаил Дмитриенко, специально для PRETICH.ru


24.04.2021
