Резка труб труборезом

1 - Резка металла ножовкой

2 - Резка труб труборезом

3 - Резка металла ножницами

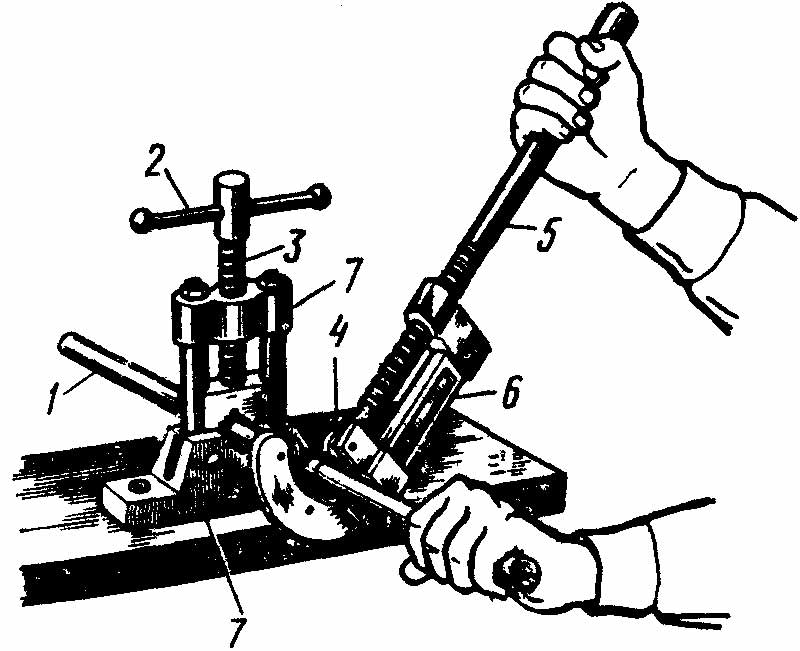

1. Отметить мелом место резания по всему периметру трубы 1 так, чтобы линия отреза находилась от губок прижима на расстоянии 60—80 мм.

2. Вращая рукоятку 2 с винтом. 3, зажать трубу в прижиме 7 между угловой выемкой основания и сухарем с уступом.

3. На конец зажатой в прижиме трубы надеть труборез 6.

4. Вращая рукоятку 5 трубореза вокруг своей оси по часовой стрелке, подвести подвижный ролик 4 до соприкосновения со стенками трубы.

5. Сделать один оборот труборезом трубы и проверить линию реза. Если она одинарная и замкнутая, следовательно, ролики установлены правильно.

6. Делать рукояткой 5 движения не пол-оборота в ту и другую сторону.. После каждого движения винт трубореза 5 поворачивать на 1/4 оборота до полного отрезания трубы.

7. Место реза смазывать маслом для охлаждения режущих кромок роликов.

Следить за перпендикулярностью рукоятки трубореза и трубы.

В конце разрезания следить за тем, чтобы отрезаемый кусок трубы не упал на ноги.

***
