Статьи » Производство, строительство, безопасность » Резка металла ножовкой, ножницами и так далее
Резка металла ножовкой, ножницами и так далее

Резка металла ножовкой



1 - Резка металла ножовкой

2 - Резка труб труборезом

3 - Резка металла ножницами



Цель данной статьи - научиться пользоваться инструментами и приспособлениями для резки металла, резать ножовками, труборезом, ручными и рычажными ножницами, уметь пользоваться механизированными устройствами.


Резка металла ножовкой



Нужно научиться правильной установке ножовочного полотна в станок, освоить держание ножовочного станка, резание пруткового, квадратного, полосового металла, труб и уголка по разметке и без поворота ножовочного станка. Нужны: тиски параллельные, плоские деревянные бруски, колодки, напильники трехгранные, мел, масло. Инструмент: ножовочный станок, полотна к нему.

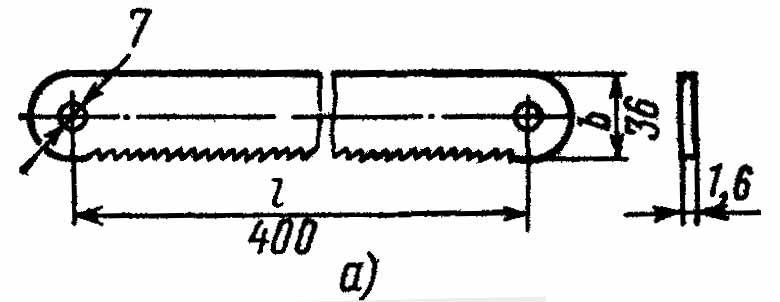

ножовочное полотно для металла советский ГОСТ

Ножовочное полотно

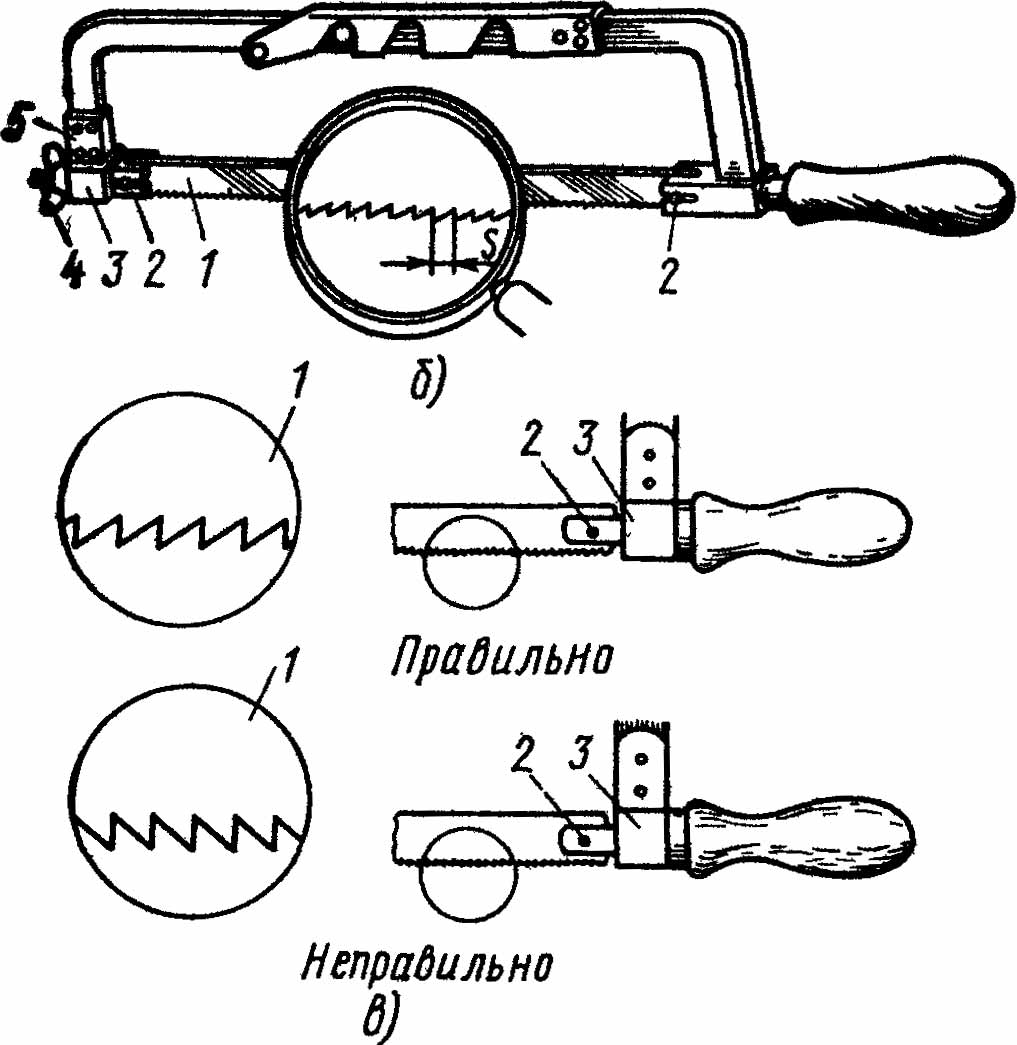

как правильно ставить полотно в ножовку по металлу

Ножовочный станок, правильное и неправильная установка полотна


Подготовка ножовочного станка



Выбор ножовочного полотна:



а) для разрезания мягкого металла применять ножовочные полотна с крупным шагом s (16-18 зубьев на 1 дюйм); для разрезания тонкого полосового металла — ножовочные полотна с мелкими зубьями (22-23 зуба на 1 дюйм), а для разрезания самого тонкого листового металла — 24-32 зуба на 1 дюйм;



б) для слесарных работ пользуются преимущественно ножовочным полотном с шагом s=1,5 мм, при котором на длине 25 мм насчитывается примерно 17 зубьев;



в) при длинном пропиливании брать ножовочные полотна с крупным шагом, а при коротком — с мелким шагом;



г) ножовочные полотна выпускаются с углом заострения 43—60°. Для разрезания более твердого металла применять полотна, у которых угол заострения больше, а для разрезания мягких металлов — меньше. Полотна с большим углом заострения более износоустойчивы.



Установка ножовочного полотна в прорези головки:



а) вставить ножовочное полотно 1 в прорези головки станка так, чтобы зубья были направлены от ручки (рис. в), а не к ручке;



б) отверстия в ножовочном полотне установить точно против отверстий в головке ножовочного станка;



в) передний хвостовик 4 должен выходить из головки 3 на 10—12 мм для возможности натяжки полотна;



г) штифт 2 должен входить в прорезь головки 3 (рис. б);



д) в отверстие головки и полотна вставить штифты 2, диаметр которых должен соответствовать диаметру отверстий.

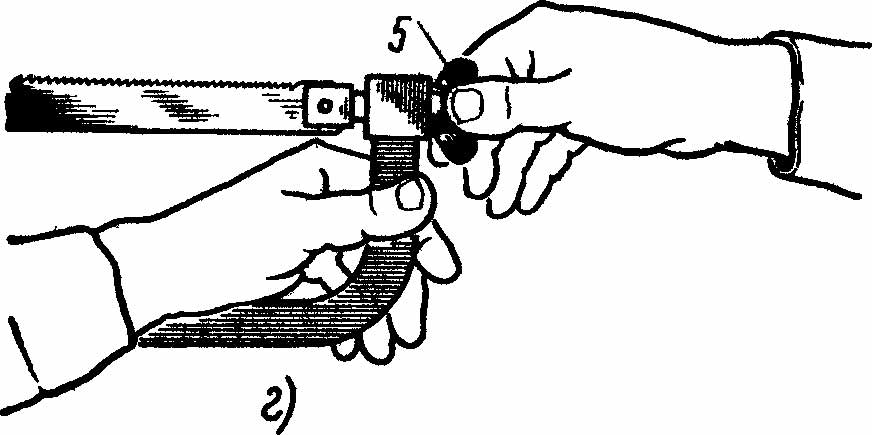

правильный натяг для полотна ножовки по металлу



Натяжка ножовочного полотна:



а) натяжку ножовочного полотна производить вручную без больших усилий (запрещается применение плоскогубцев, ручных тисочков) легким вращением барашка 5;



б) степень натяжки проверить легким нажатием пальца на полотно сбоку: если полотно не прогибается, то натяжка достаточная (рис. г).



Примечание. Ни в коем случае не допускать очень сильной или очень слабой натяжки полотна, так как это приведет к его поломке, поэтому собранную ножовку обязательно нужно проверить.

При натяжке полотна из-за опасности разрыва полотна надо держать ножовку на некотором расстоянии от лица или использовать плексиглазовый щиток.



Рабочее положение при резке ножовкой

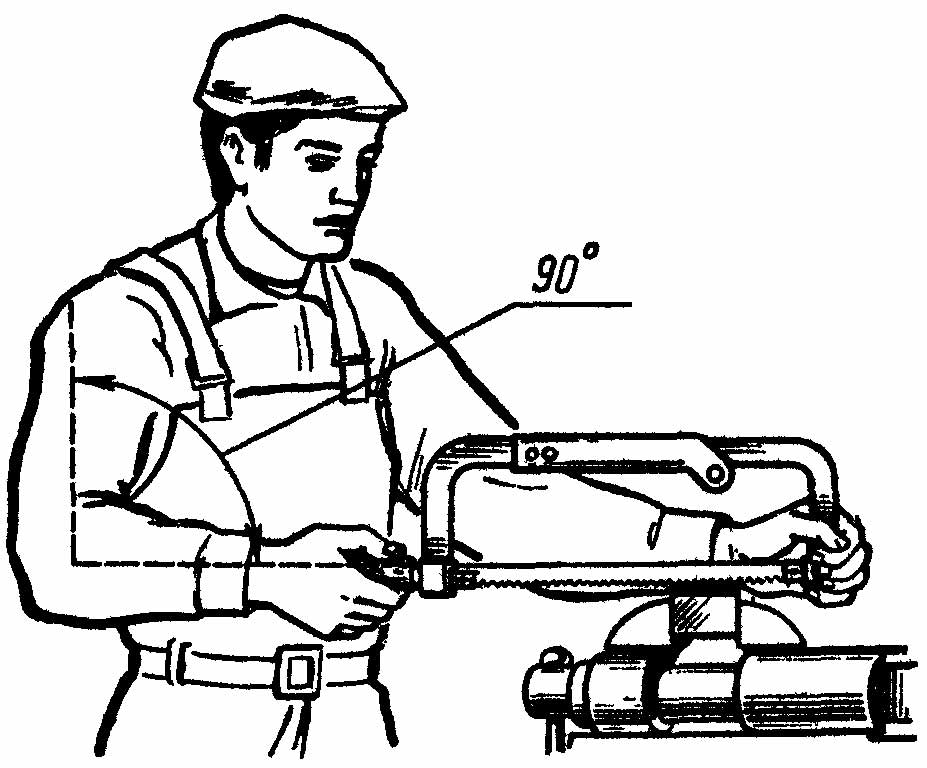

учимся правильно пилить ножовкой по металлу



а) установить высоту тисков по росту - правая рука с ножовкой, должна иметь угол 90° в локтевом сгибе. Смотрите рисунок выше.



б) встать перед тисками свободно и устойчиво, вполоборота по отношению к губкам тисков или к оси разрезаемого предмета



в) корпус развернуть влево от тисков под углом 45°

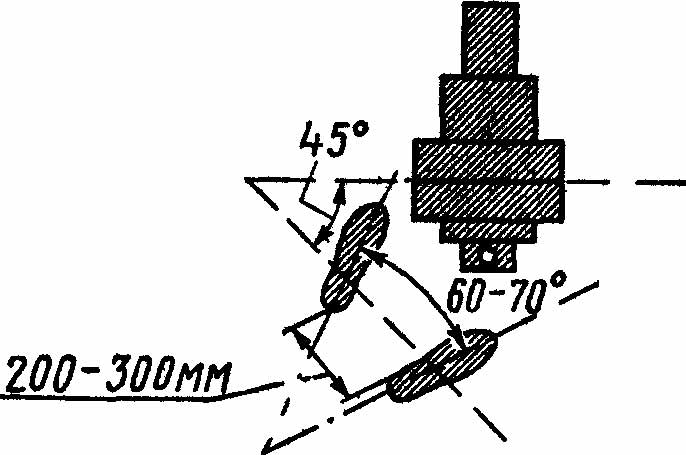

положение тела и ног слесаря при работе



г) левую ногу несколько выставить вперед, примерно по линии разрезаемого предмета и на нее опирать корпус



д) правая нога должна быть повернута по отношению к левой на угол 60—70°, при этом расстояние между пятками должно быть 200-300 мм

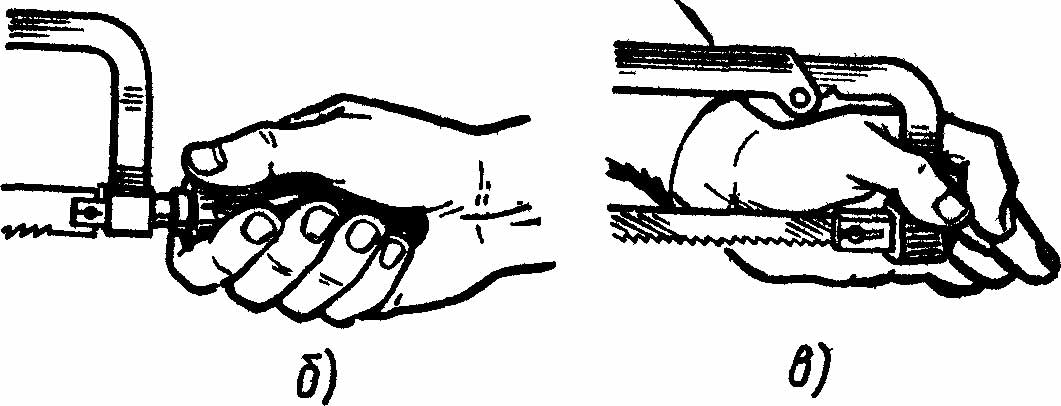

положение рук на ножовке по металлу, правильная работа



Положение рук (хватка) работающего



а) рукоятку ножовки захватывают пальцами правой руки (большой палец накладывают сверху, остальные пальцы поддерживают рукоятку снизу), конец ручки упирают в ладонь (рис. б). Не следует вытягивать указательный палец вдоль ручки и глубоко захватывать рукоятку, так как конец ее будет выходить из кисти, что может привести при работе к травме руки



б) левой рукой держать рамку ножовки, как показано на рис. - в. Четырьмя пальцами охватывать барашек и натяжной болт, а не одну только рамку; если делать иначе, будет тяжело устранить покачивание ножовки во время работы.



Резка круглого металла



Резка металла без поворота ножовочного полотна



а) нанести мелом разметочную риску места разреза;



б) закрепить деталь в тиски в горизонтальном положении так, чтобы отрезаемая часть находилась справа или слева от тисков. Линия резки должна находиться в 15—20 мм от губок тисков;



в) трехгранным напильником по разметочной риске сделать в месте разрезания небольшой (1,5—2 мм) пропил, чтобы ножовочное полотно в начале резания не скользило, а врезалось в деталь.

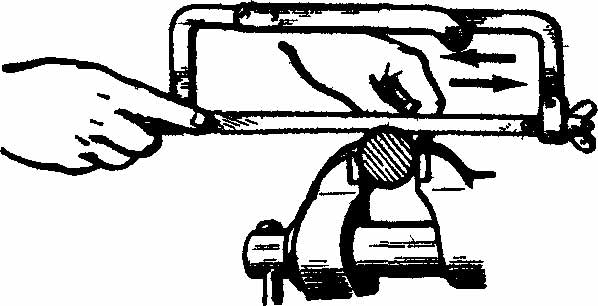

как правильно работать с ножовкой по металлу



Для правильного начала резки на неразмеченной детали у места реза ставят ногтем большой палец левой руки и полотно ножовки прижимают вплотную к ногтю, ножовку держат только правой рукой. Указательный палец этой руки вытягивают вдоль руки сбоку. Это обеспечивает устойчивое положение ножовки во время начала реза;



г) при резании соблюдать следующие правила: в работе должно участвовать не менее 3/4 ножовочного полотна; делать 40—50 рабочих движений в минуту; нажим на ножовку делать только при движении вперед; заканчивая разрезание, поддерживать отрезаемый кусок рукой.



Резка полосового и квадратного металла

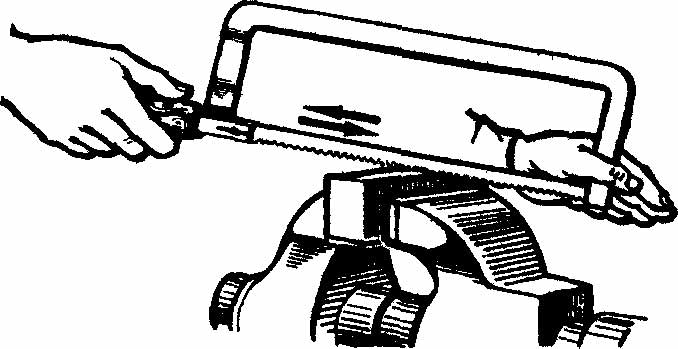

учимся пилить металл ножовкой, как правильно?



1. Закрепить заготовку в тисках так, чтобы она выступала над губками тисков на 15—20 мм и линия реза была перпендикулярна губкам тисков.



2. Трехгранным напильником в месте реза сделать неглубокий пропил для лучшего направления ножовки.



3. В начале реза ножовку наклонить немного в сторону от себя (или на себя). По мере врезания наклрн постепенно уменьшать до тех пор, пока рез не дойдет до противоположной кромки заготовки. Затем осуществлять резку при горизонтальном положении ножовки.



4. Резать металл не по ширине, а по узкой стороне; это, однако, можно допустить только в том случае, когда ширина стороны больше, чем 2,5 шага зубьев полотна.



Примечание. Ножовкой можно резать полосовой материал только в том случае, если его толщина больше расстояния трех зубьев ножовочного полотна. Более тонкий материал зажимают в тиски между двумя деревянными брусками и разрезают.



Резка тонкого листового металла



1. Подготовить деревянные бруски (плоские).



2. Зажать между плоскими деревянными брусками по одной или несколько штук заготовок.



3. Установить бруски вместе с заготовками в слесарных тисках.

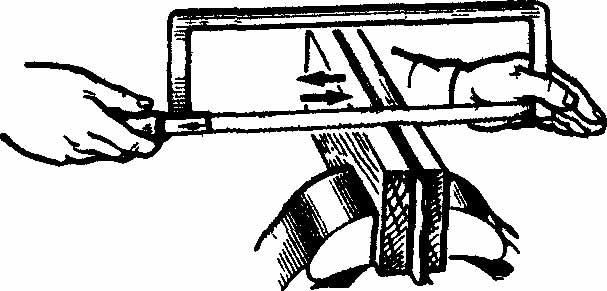

пилим ножовкой тонкие листы металла, как это делать?



4. Резать заготовки вместе с брусками.



Резка труб ножовкой



1. Отметить линию разрезания мелом.

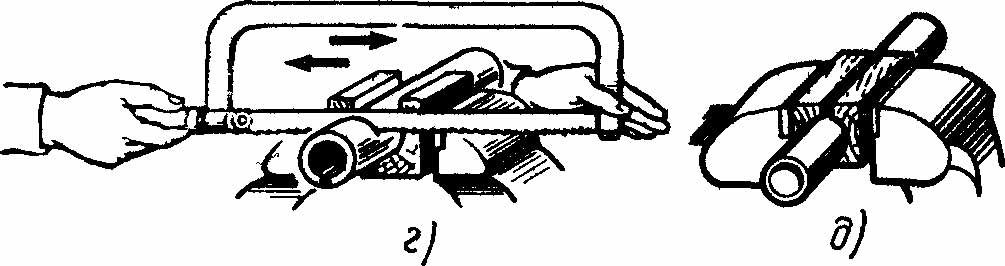

пилим трубу в тисках ножовкой по металлу - как



2. Зажать трубу в тисках в деревянной колодке (рис. г) или в специальных зажимах (рис. д) так, чтобы не смять трубу.



3. Резку осуществлять ножовочным полотном с мелким зубом.



4. В начале резки ножовку держать горизонтально. После того как зубья полотна войдут в металл, ножовку следует наклонить на себя и, время от времени повертывая заготовку на угол 45—90° от себя, продолжать резку.



5. Число двойных ходов должно составлять 35—45 в минуту.



Резка металла с поворотом ножовочного полотна

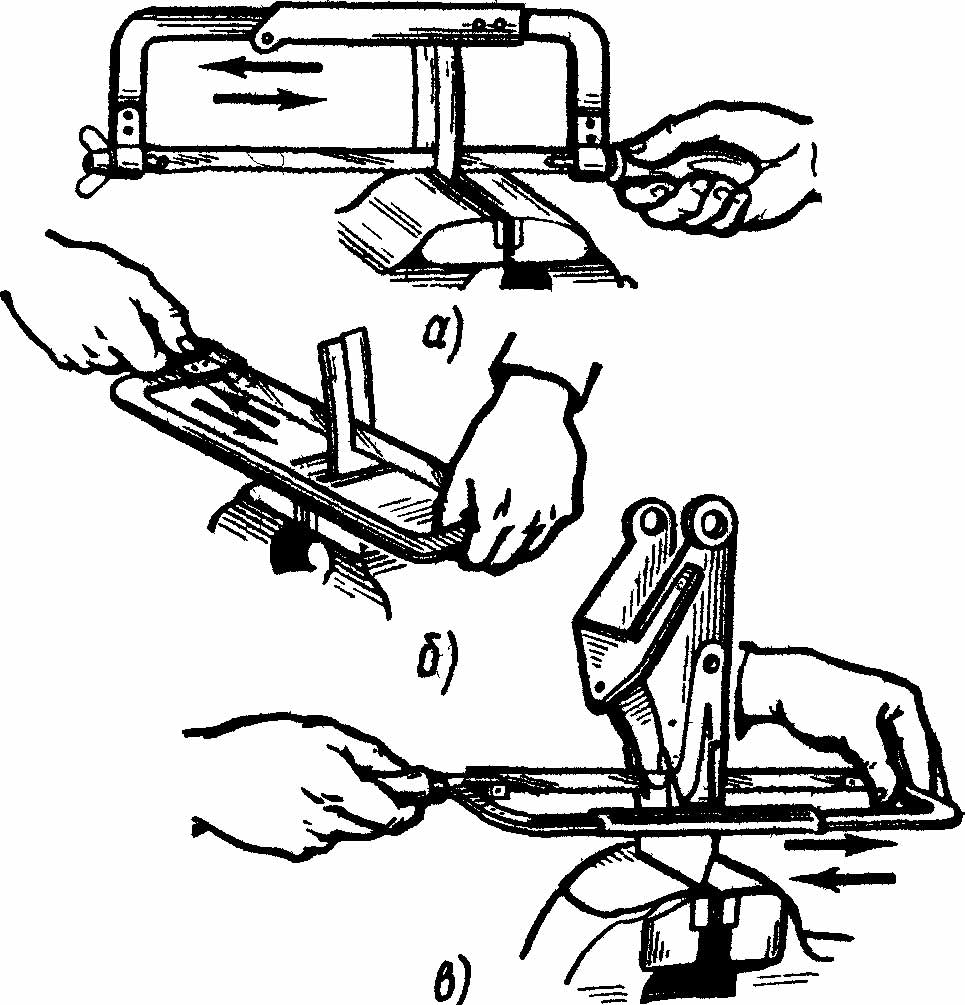

поворот полотна в ножовке по металлу, как пилить?

а — без поворота полотна,

б — с повернутым на 90° полотном,

в — работа в замкнутом контуре



Ножовкой с полотном, повернутым на угол 90°, производят резку в том случае, когда глубина прореза превышает расстояние от полотна до рамки ножовочного станка (рис. а), т. е. при глубоких прорезах.



1. Сборка ножовочного станка с поворотом полотна на 90°:



а) отпустить барашек и вынуть полотно из станка;


б) вставить полотно в прорези хвостовика так, чтобы в рабочем положении рамка ножовочного полотна располагалась горизонтально (рис. б, в)



в) вставить штифты и натянуть полотно барашком.


Резание металла:



а) место прореза располагать сбоку или сверху от губок тисков в зависимости от конфигурации детали;



б) соблюдать все правила резания, указанные выше.





***
