Статьи » Аудио, видео, фото, радио » Смена-8М обзор и разборка фотоаппарата, СССР
Смена-8М обзор и разборка фотоаппарата, СССР

Смена-8М обзор и разборка фотоаппарата, СССР





1 - внешний обзор и первый этап разборки

2 - разборка объектива Т-43

3 - Смена-Символ обзор и разборка



Наверное, нет настолько подробно описанного фотоаппарата в русскоязычном интернете, как Смена-8М, что и неудивительно - это самый массовый фотоаппарат в мире, выпущенный в количестве более 20 миллионов экземпляров... Тем не менее, я все же решил написать эту статью с обзором и главное полной, до винтика разборкой. Может быть, этой статьей восполню некоторые белые пятна...

Итак, шкальный фотоаппарат Смена-8М выпускался в СССР объединением ЛОМО с 1970 по 1990 годы. Стоил он всего 15 рублей, был надежным, крайне простым и на нем можно было делать превосходные снимки (разумеется, набираясь опыта). Он широко поставлялся за рубеж - как в соцстраны, так и в капстраны, как под своим именем, так и под другими торговыми марками.

Данный экземпляр мне попал в руки в отличном состоянии, изготовлен он в 1978 году (по иной версии в 1982 году - об этом расскажу чуть позже).



+ Щелкайте по фото, чтобы увеличить!



описание советского фотоаппарата Смена-8М



фотоаппараты из СССР, описание Смена-8М



полное описание фотоаппарата Смена-8М

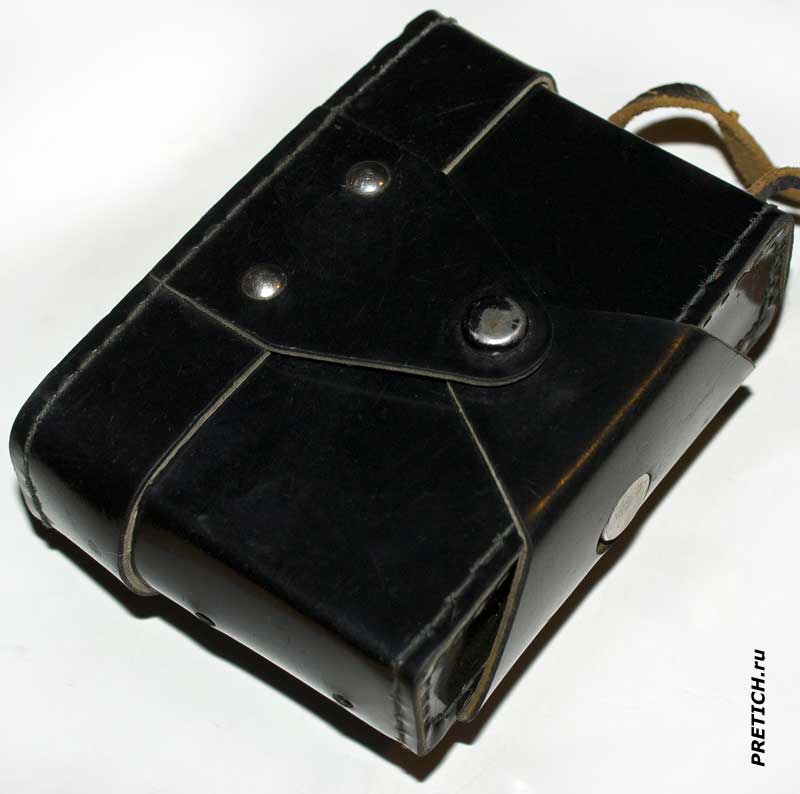

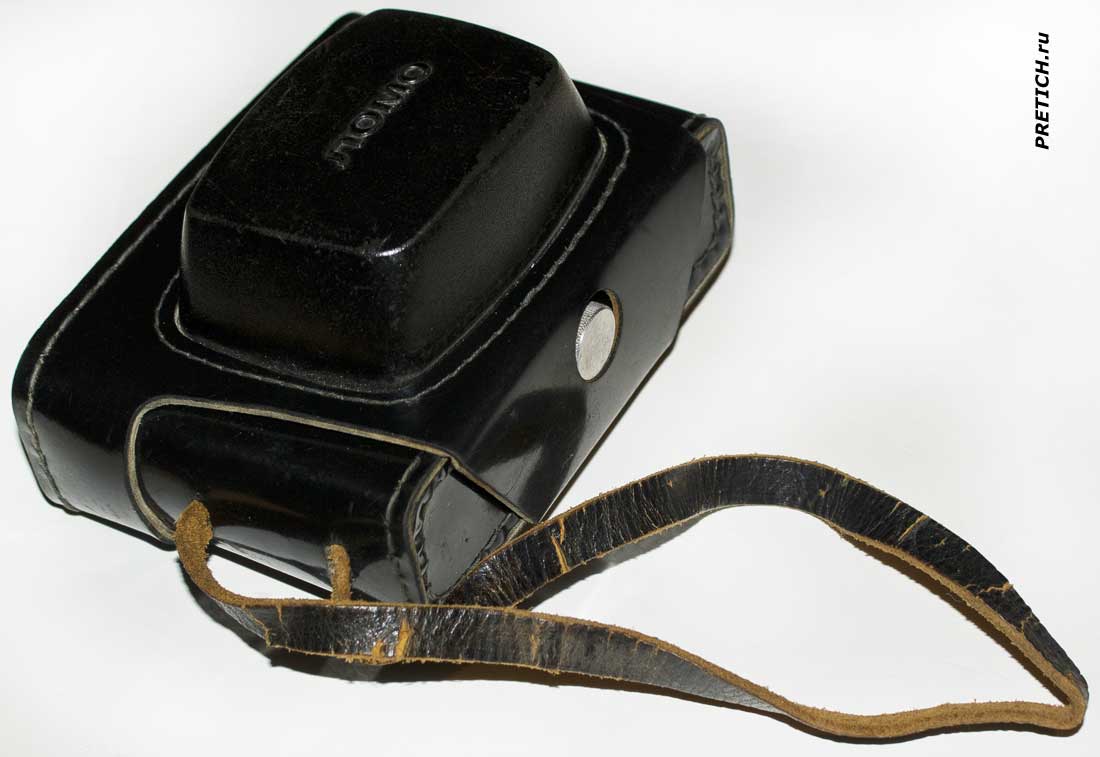

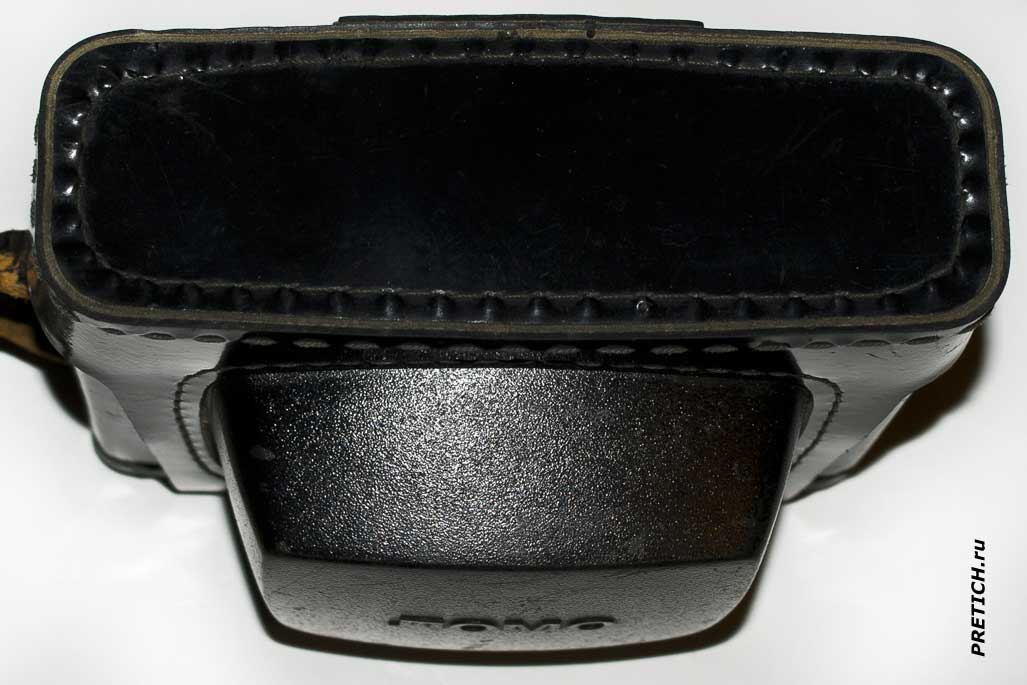

Фотоаппарат заключен в крепкий чехол из какого-то жесткого кожзаменителя, выступающая часть, под которой объектив - пластмассовая, на ней логотип ЛОМО. К чехлу можно было присоединять различные ремешки...

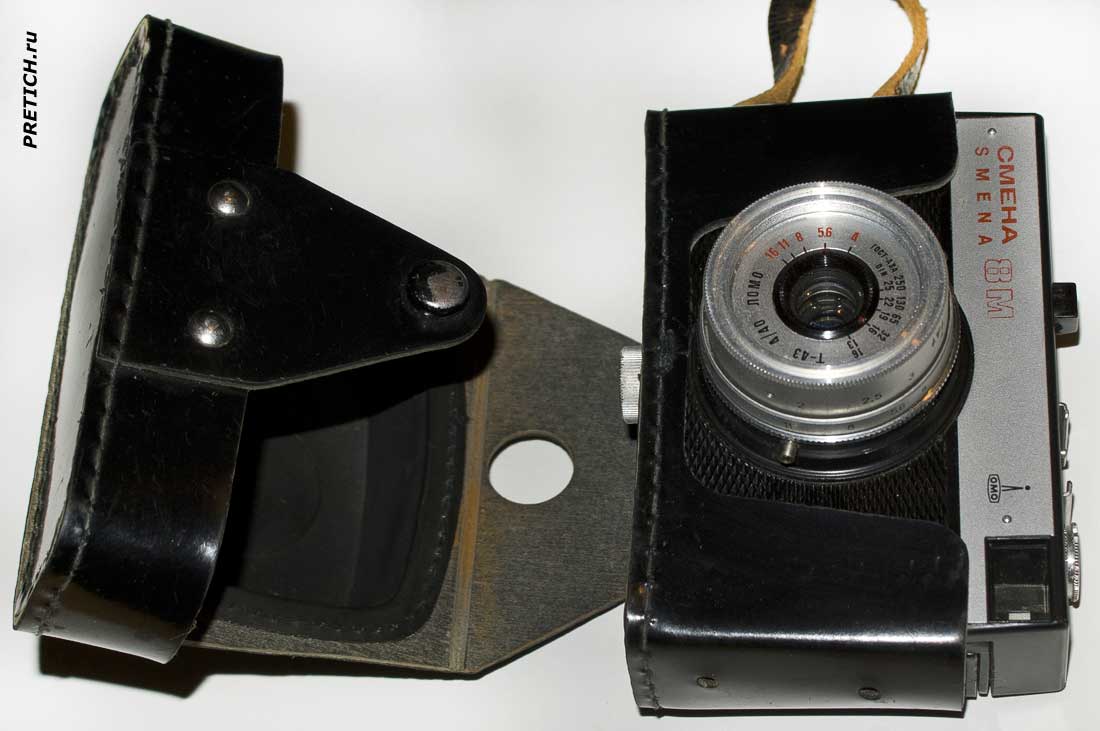

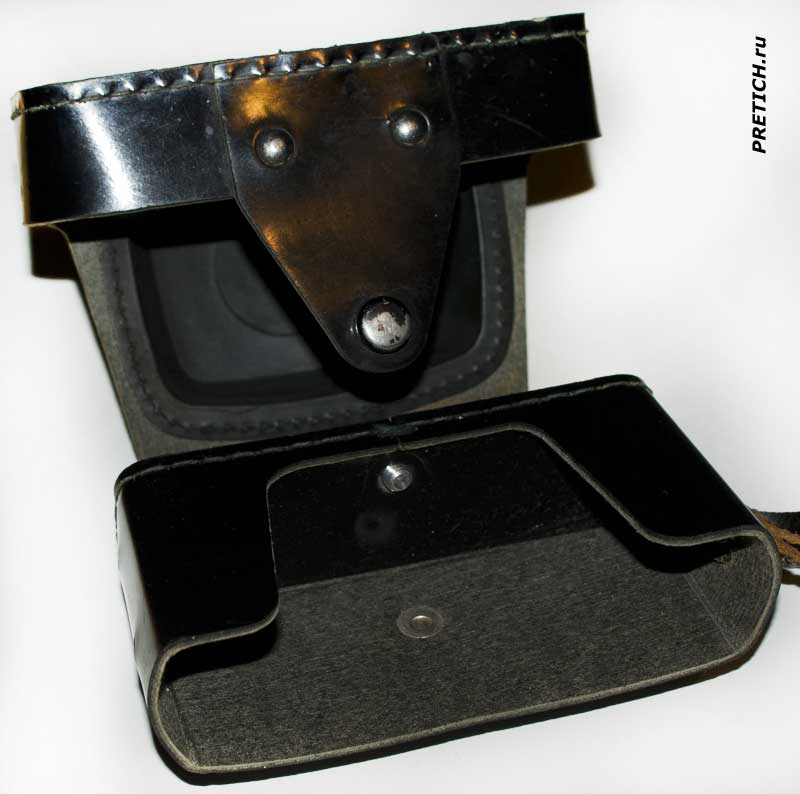

Закрывается чехол одной кнопкой-застежкой или турникетной кнопкой. Внутри вот так...



крепление для штатива на Смена-8М

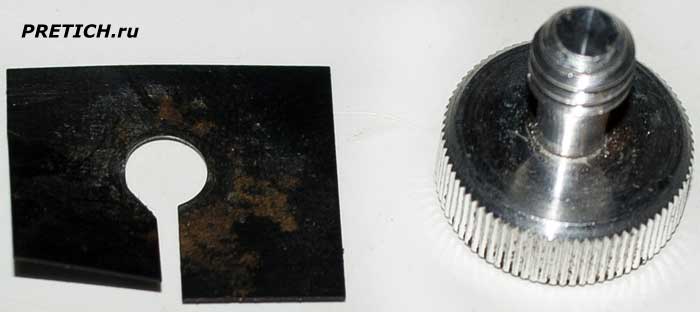

Фотоаппарат внутри крепится одним алюминиевым винтом, который вкручивается в нижнюю часть аппарата в резьбовое отверстие под штатив.

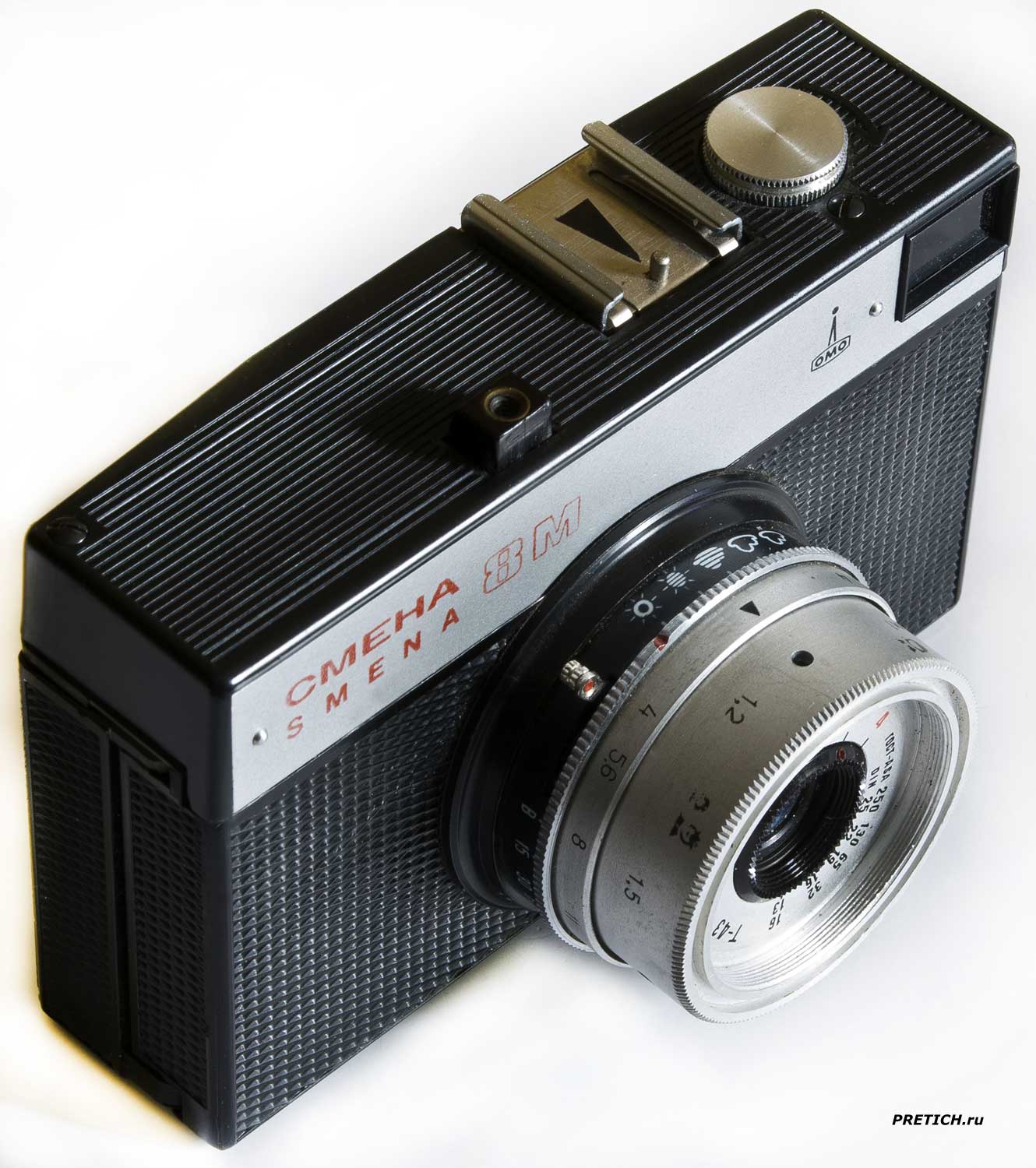

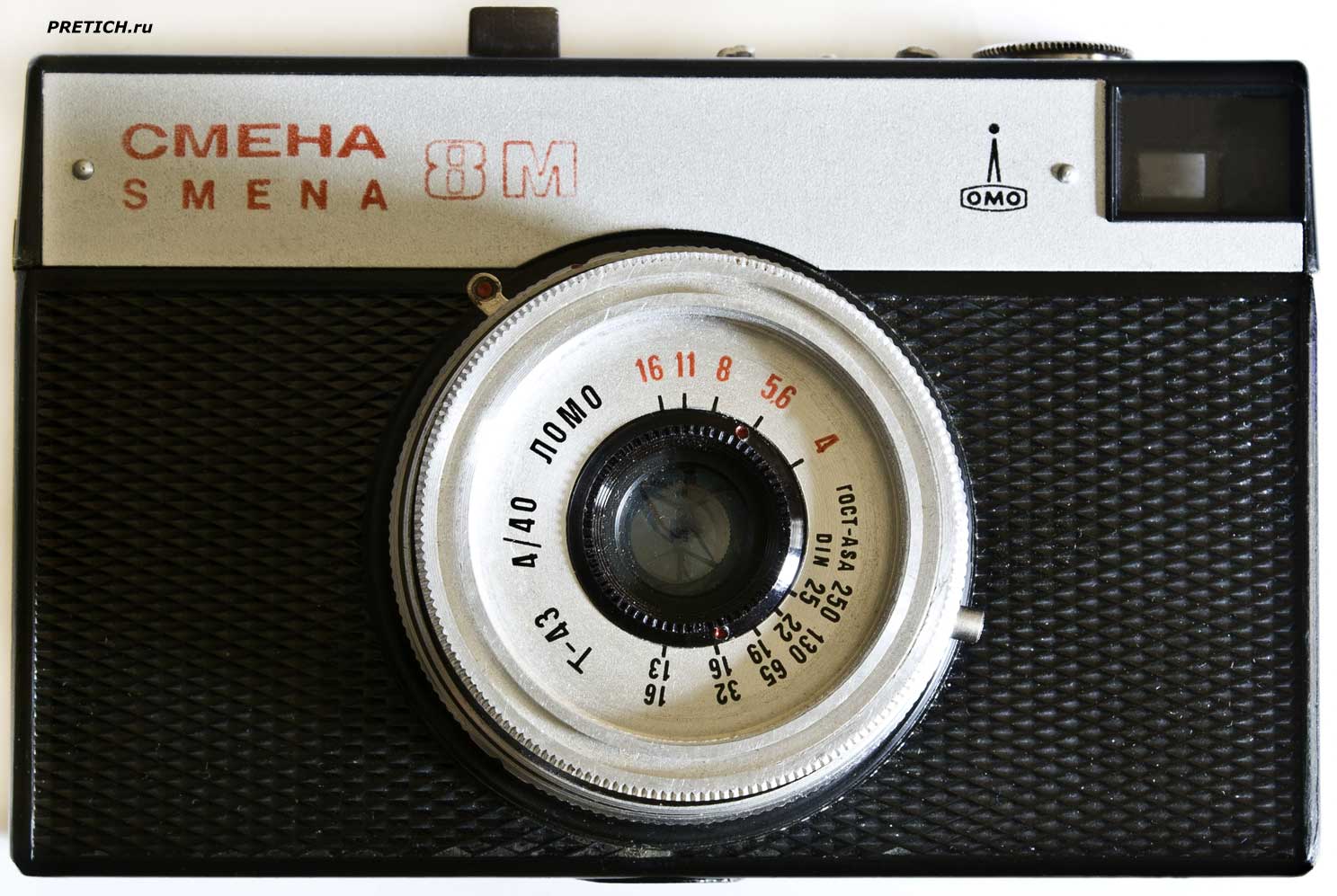

Вот внешний вид фотоаппарат Смена-8М. Кратко опишем: корпус сделан из бакелита - качественная и широко применявшаяся в СССР пластмасса. На передней стороне несъемный объектив Т-43, из алюминия, выше стальная матовая пластина на двух заклепках, на ней красной краской написано СМЕНА и SMENA 8М, логотип ЛОМО, и в правом углу оконце видоискателя.



Смена-8М статья описывающая фотоаппарат, СССР

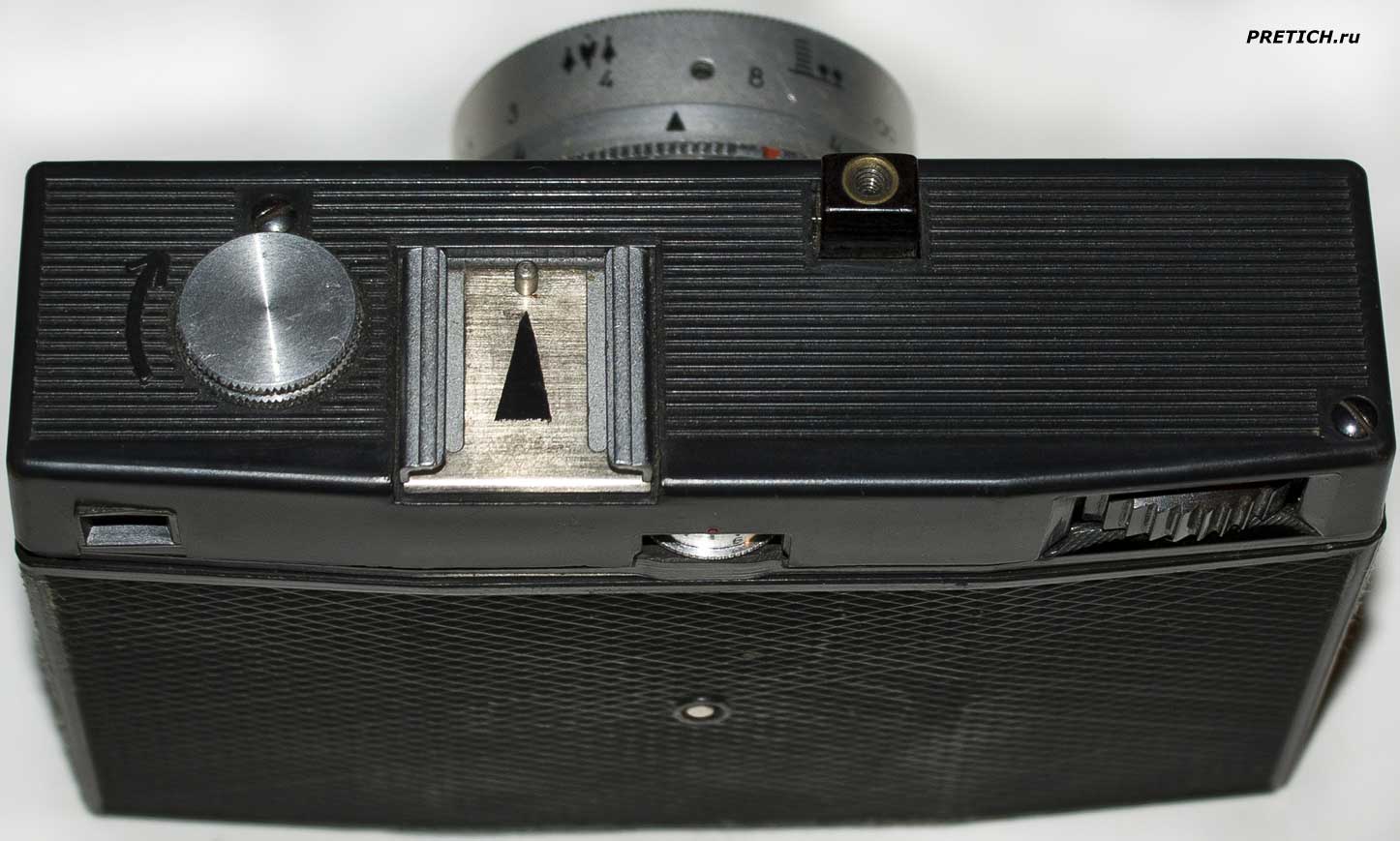

На верхней части одна алюминиевая ручка для смотки пленки назад, в кассету - для извлечения кассеты эту ручку вытягивали вверх. Затем гнездо для фотовспышки, кнопка спуска - в ней резьбовое отверстие - для использования спускового тросика.



Смена-8М обзор фотоаппарата, сделано в СССР

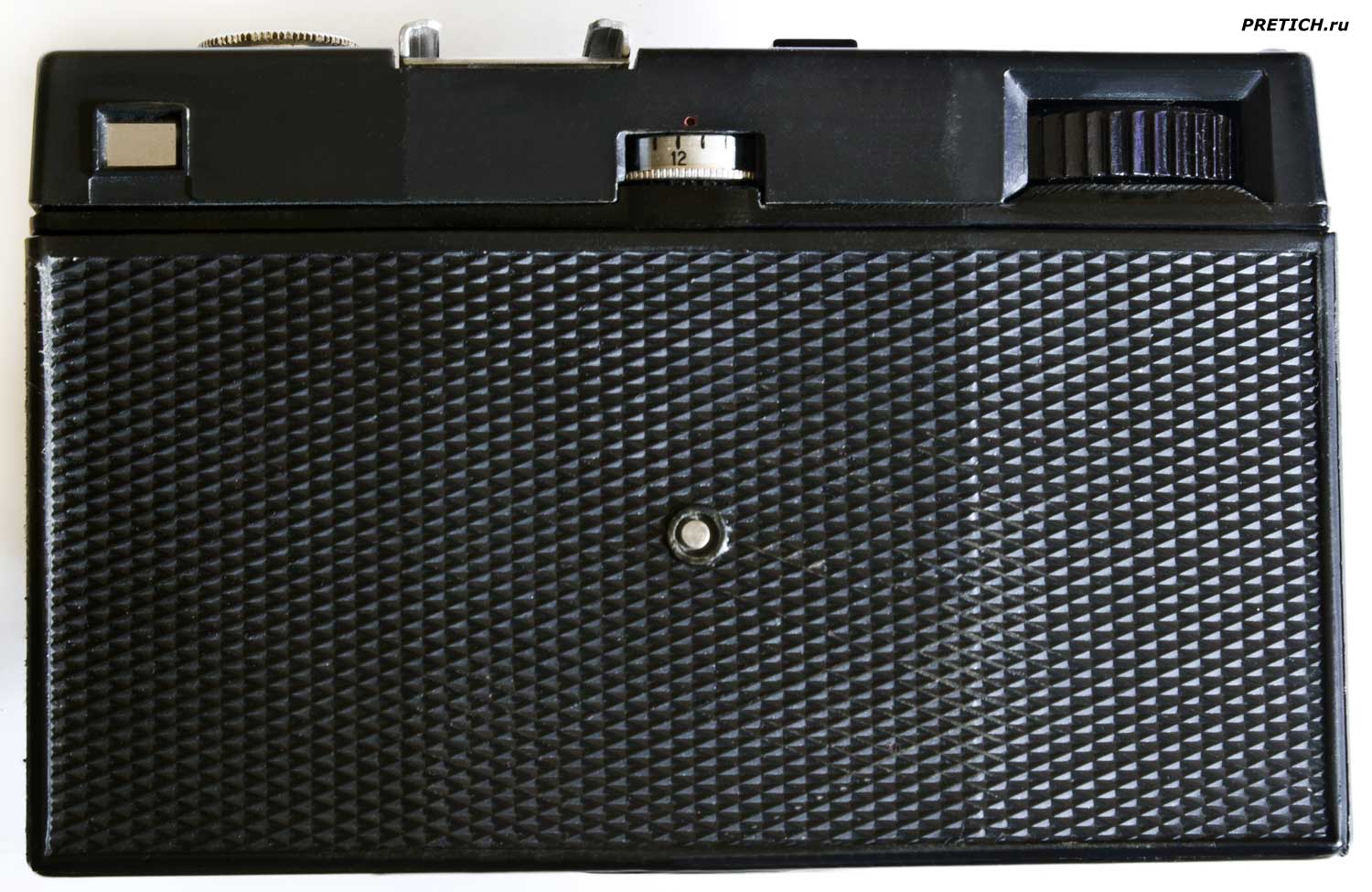

Задняя сторона - это задняя крышка, а в верхней части оконце видоискателя, затем колесико с делениями - контроль расхода кадров, и ручка - перемотка пленки вперед, для съемки.

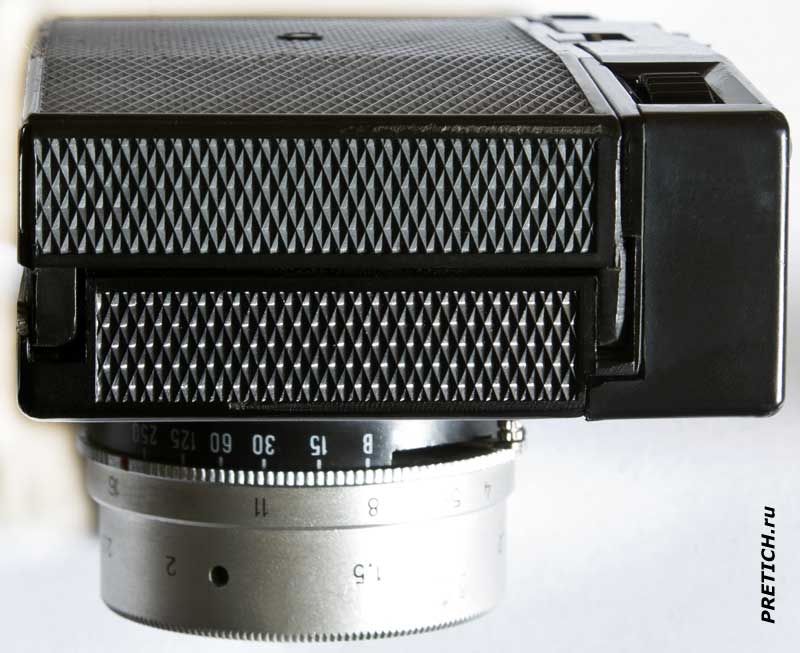

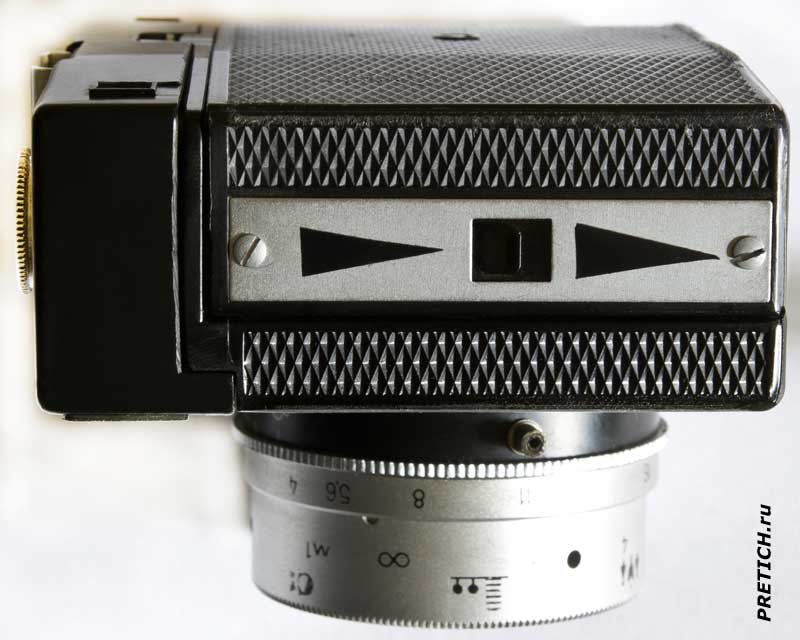

С одного бока фотоаппарата Смена-8М есть алюминиевая накладка со стрелками "вниз" и рычажок. Нажимая его вниз можно открыть заднюю крышку (главное - пленку не засветить)... Другой бок фотоаппарата...

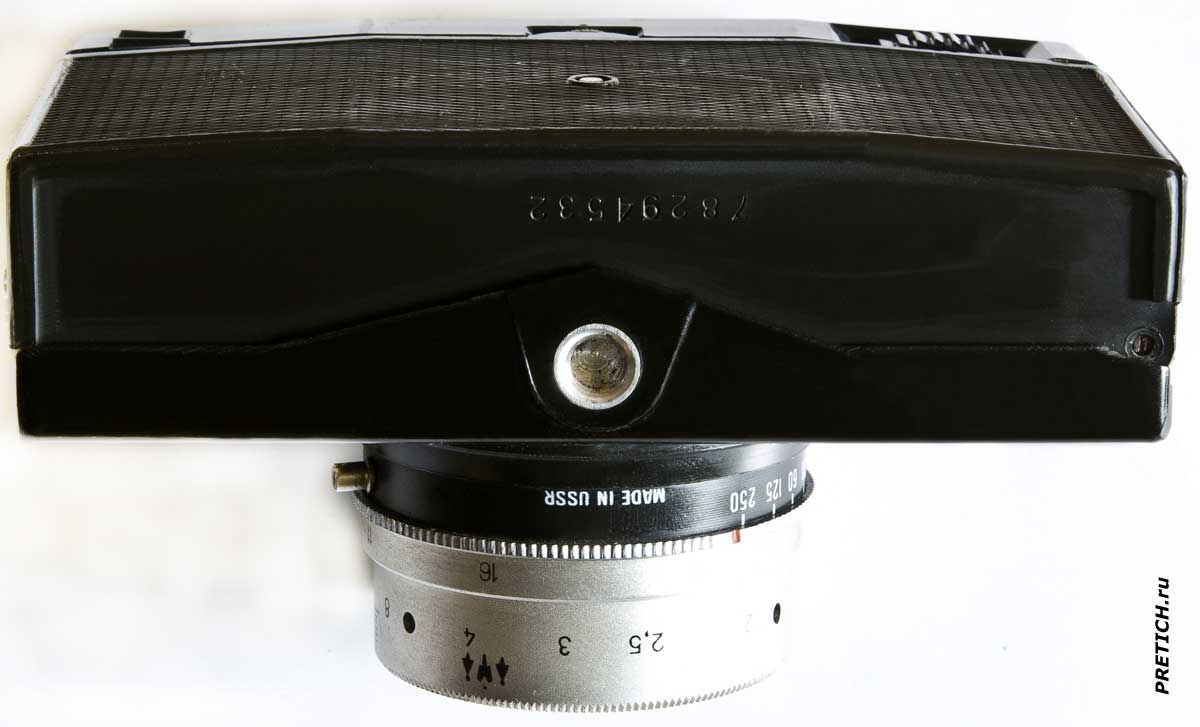

Смена-8М на нижней стороне серийный номер, год изготовления



Нижняя сторона: здесь алюминиевая вставка со стандартным резьбовым отверстием под штатив. Тут же серийный номер изделия. Здесь 78294532, вот тут и кроется дата изготовления - обычно первые две цифры обозначают год изготовления и он 1978 год... хотя один человек мне с пеной на губах доказывал, что первая цифра месяц, а год - две вторые цифры. Но он конечно ошибается. Достаточно посмотреть в интернете сканы документов на эти фотоаппараты, чтобы понять - две первые цифры и есть год изготовления.



ORWO пленка в фотоаппарате Смена-8М



Смена-8М что внутри фотоаппарата?

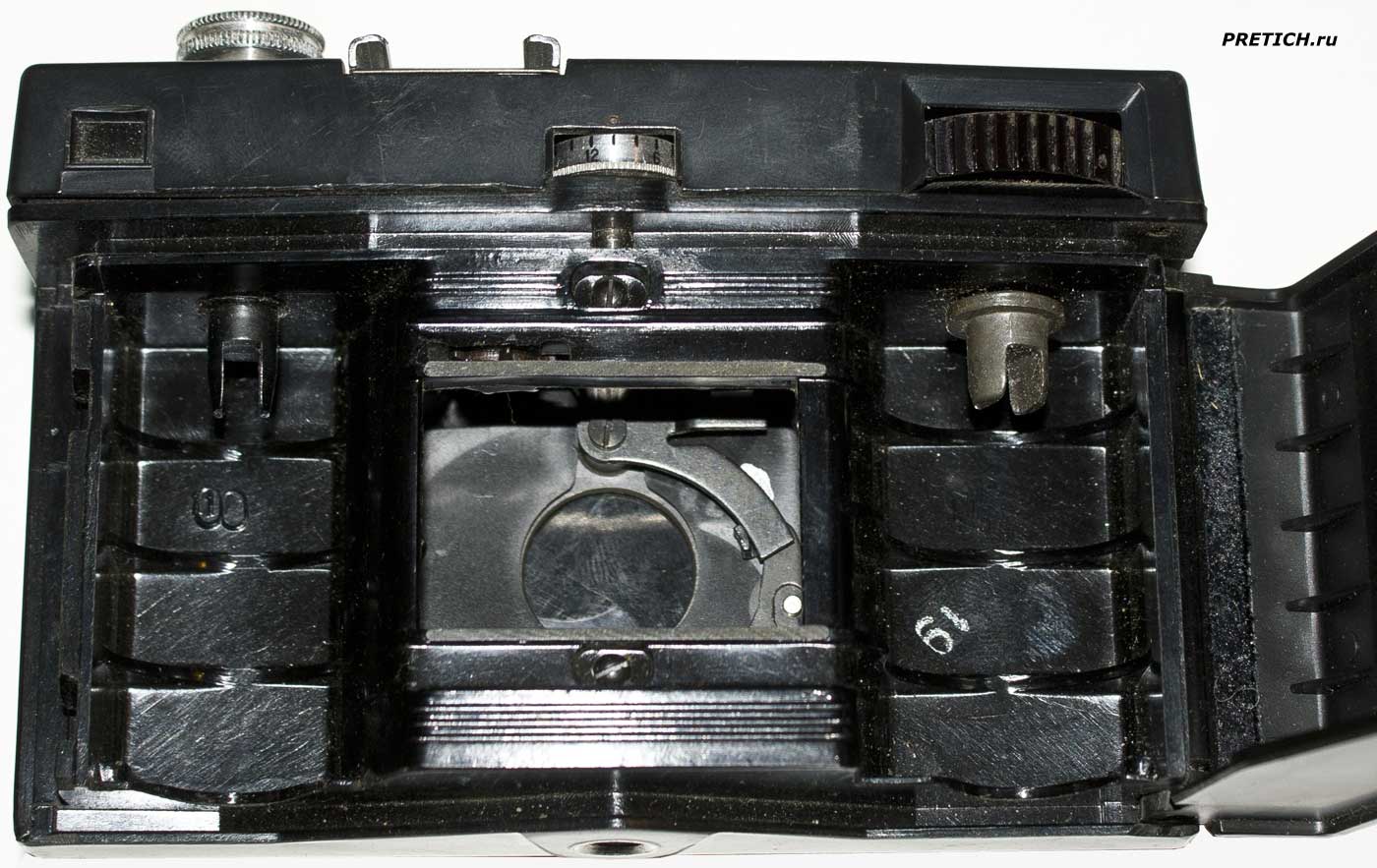

Смена-8М открываем заднюю крышку фотоаппарата

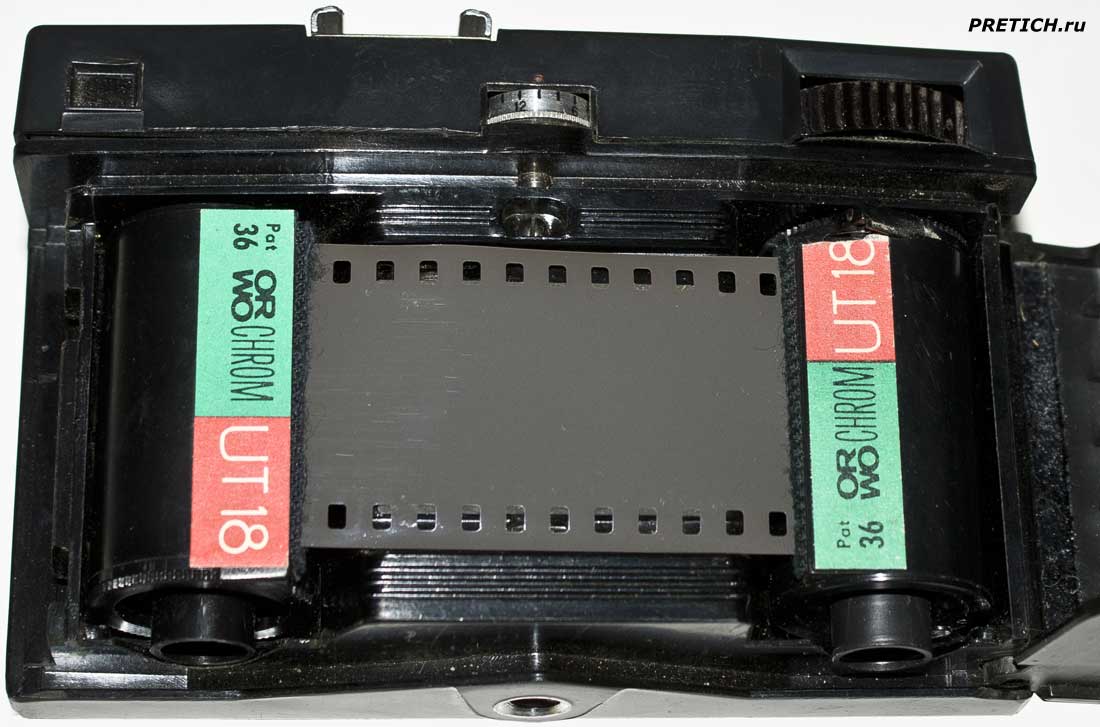

Открываем заднюю крышку, внутри видим пленку ORWO - "родной" приемной кассеты нет... На задней крышке подпружиненная площадка - она прижимает ленту. Вытаскиваем пленку с кассетами...



Не буду останавливаться на технических характеристиках и особенностях фотоаппарата Смена-8М, именно это широко описано в интернете и вы можете прочесть это на других сайтах. Сразу приступаю к разборке.

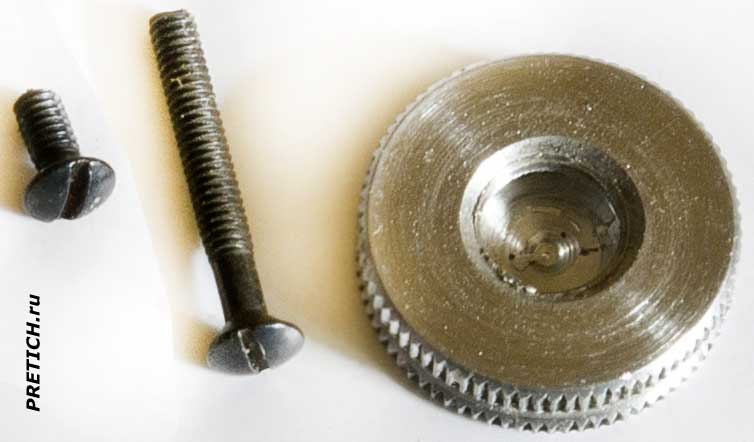

На верхней стороне корпуса выкручиваем два винта и снимаем крышку - аккуратно, а то все "разбежится", потом чего-нибудь и не найдешь...

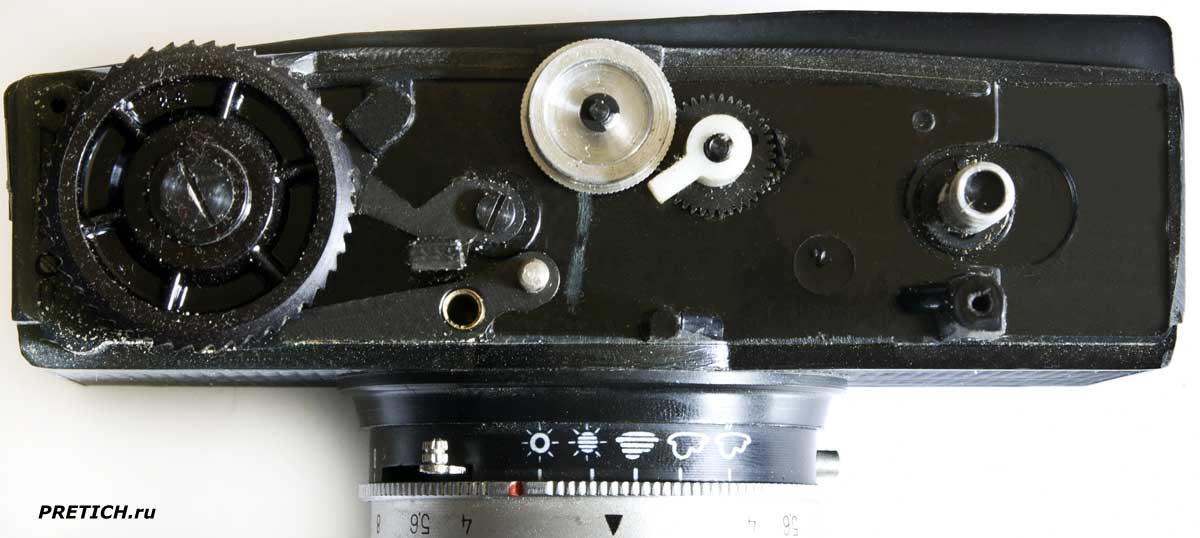

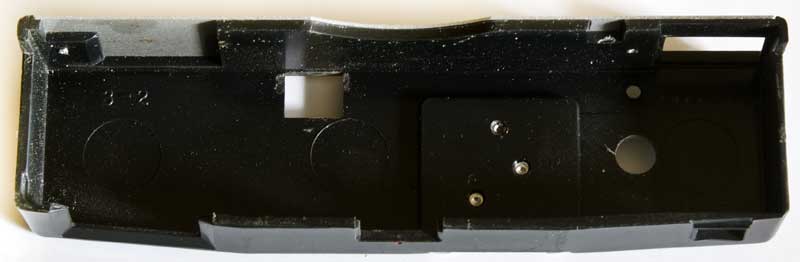

Смена-8М разборка фотоаппарата, верхняя часть

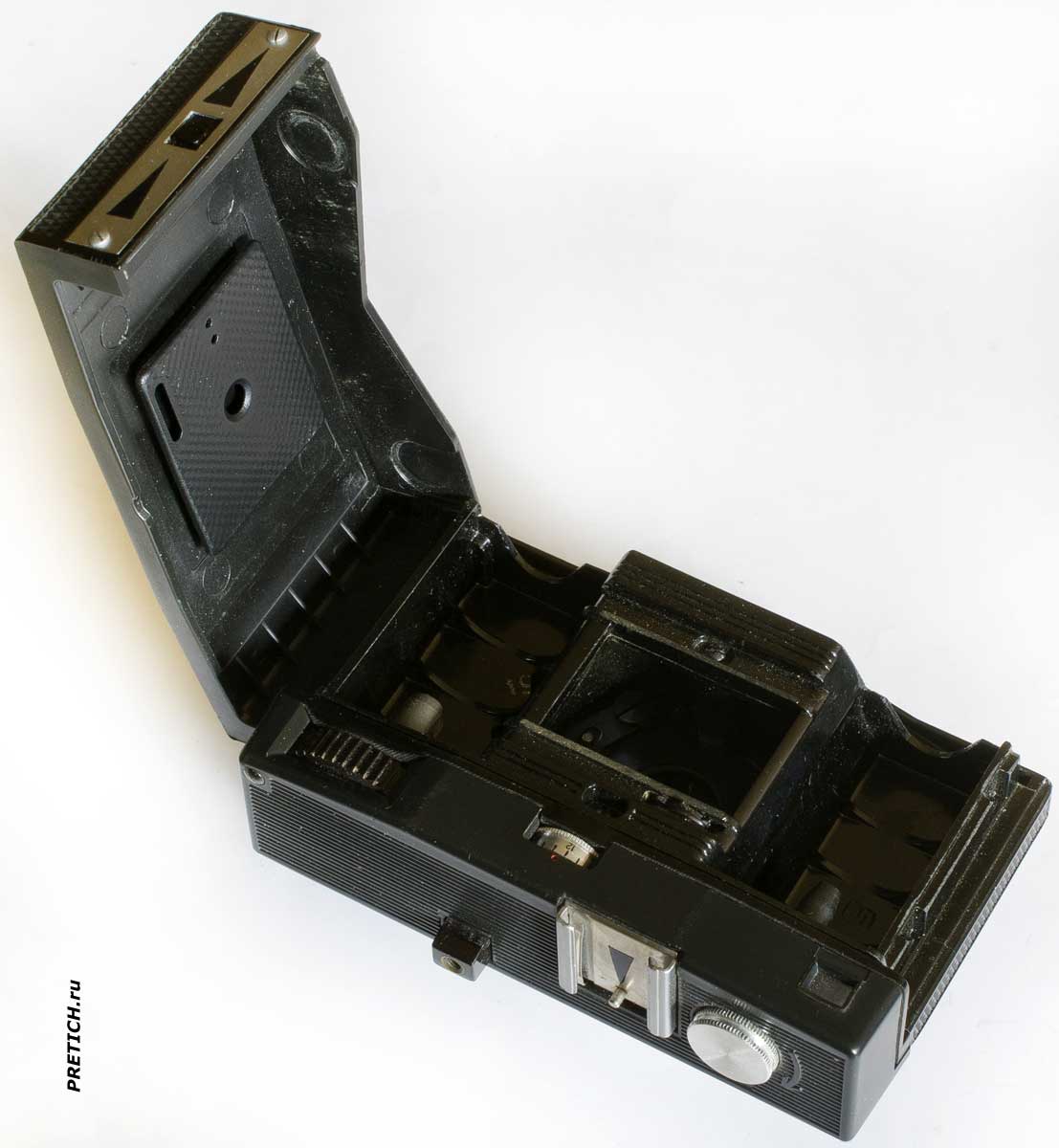

Вот эта верхняя часть корпуса изнутри...



Смена-8М полная разборка советского фотоаппарата



Смена-8М разбираем фотоаппарат, СССР

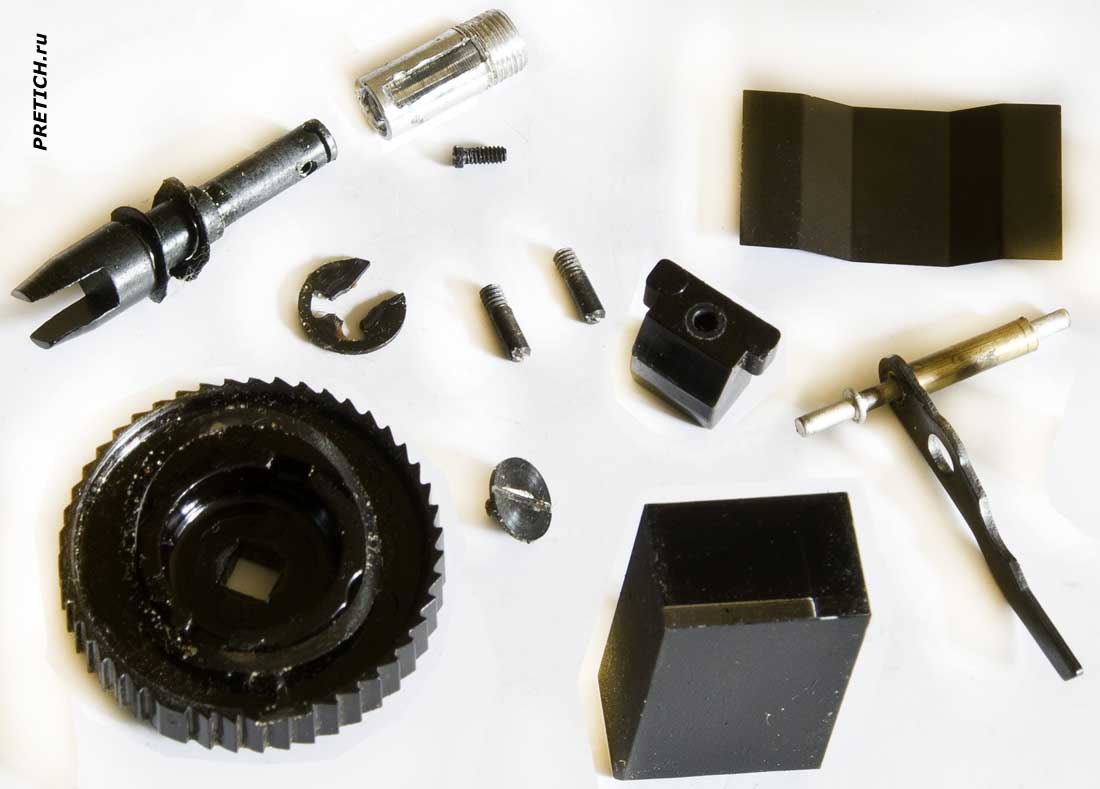

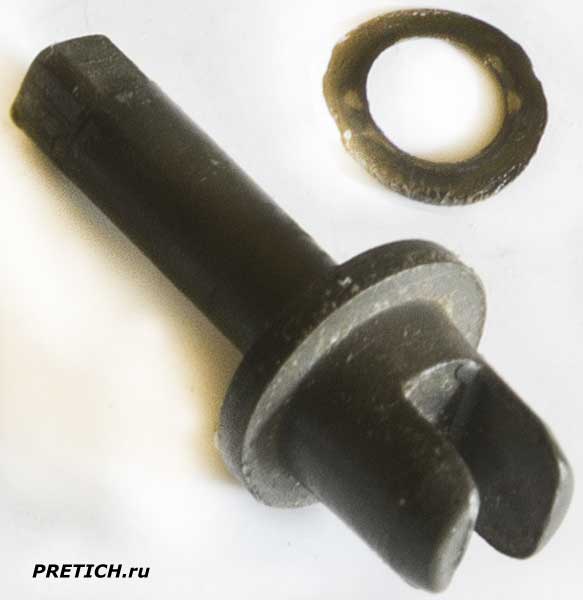

Смена-8М части фотоаппарата



Смена-8М разборка и части фотоаппарата



Смена-8М из каких деталей собран фотоаппарат



Смена-8М устройство фотоаппарата, СССР



Смена-8М все детали фотоаппарата

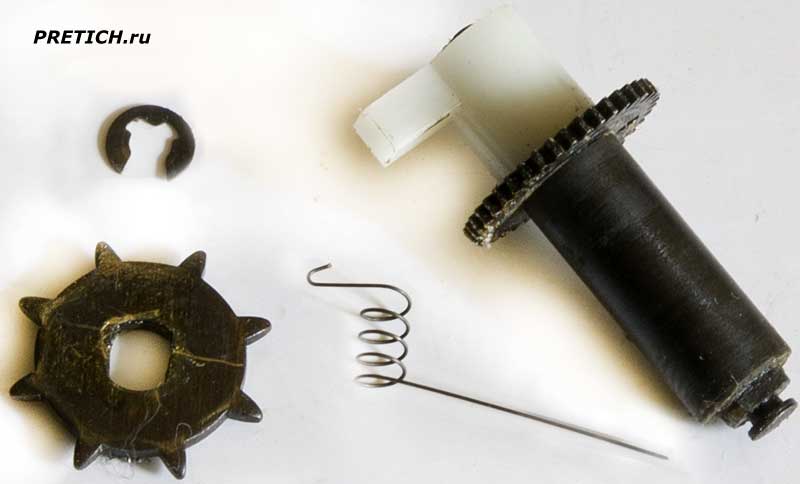

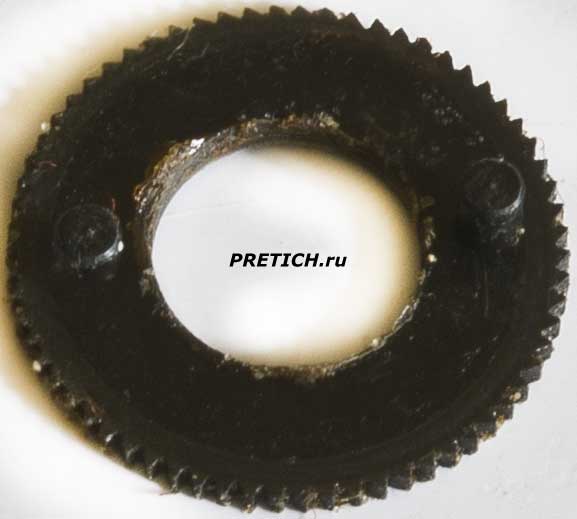

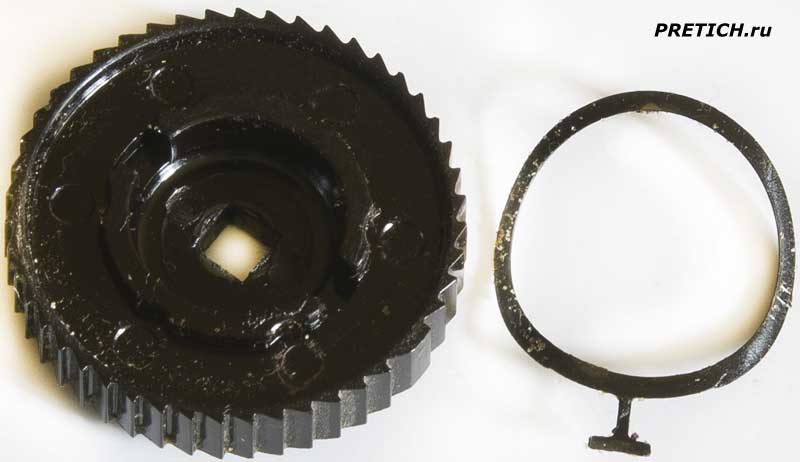

Смена-8М пластмассовое зубчатое колесо фотоаппарата



Смена-8М разборка и ремонт фотоаппарата, СССР

Смена-8М разборка, счетчик кадров фотопленки

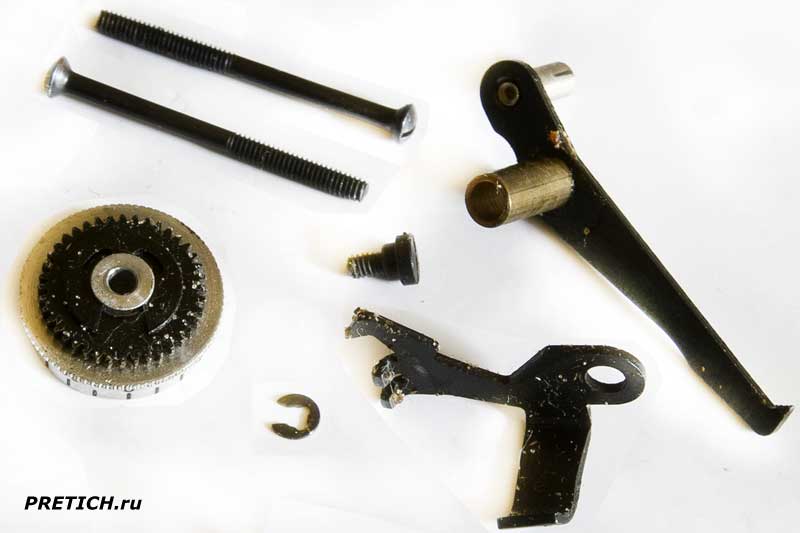

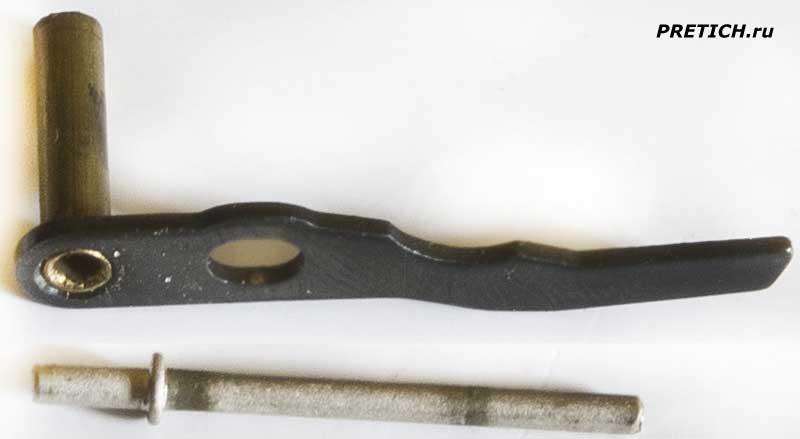

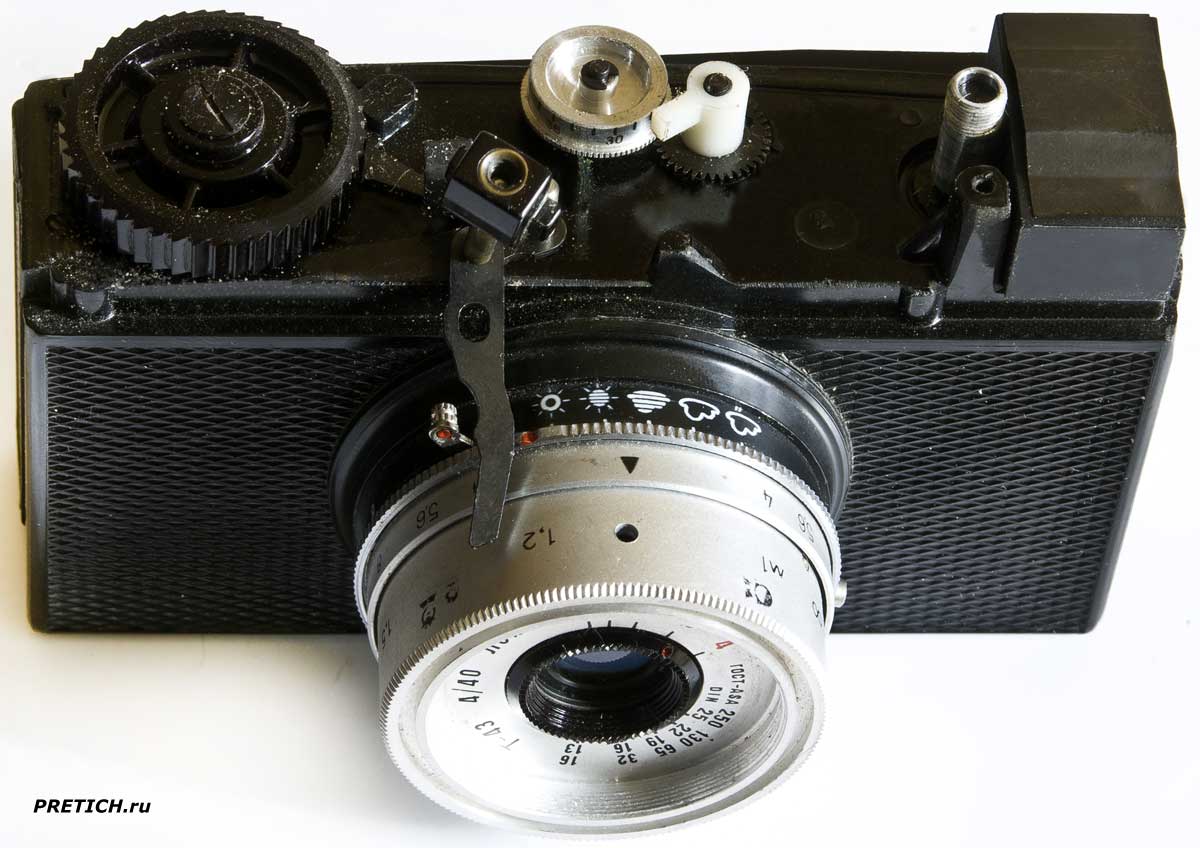

Вот то, что находится под ней - фотоаппарат Смена-8М действительно простой - сравнительно, разумеется... Все элементы... стеклянный прямоугольник - видоискатель, сверху прижат плоской пружинящей пластиной... ну и все прочее.

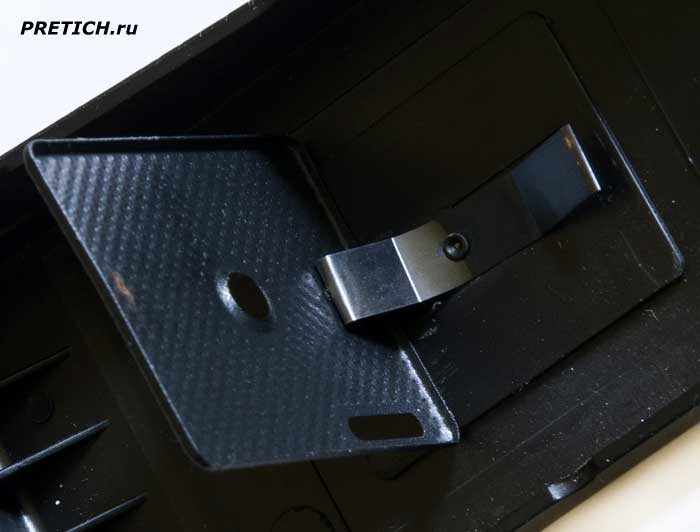

Смена-8М прижимная пластина на задней крышке



Задняя крышка держится на двух винтах - сверху и снизу... Отрываем на задней крышке прижимную пластину...

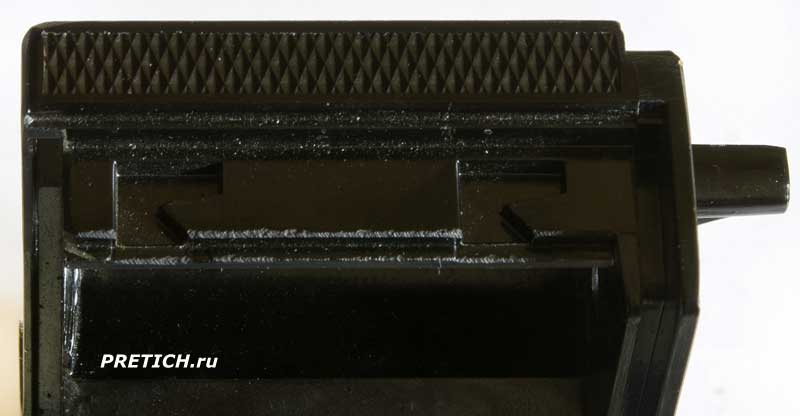

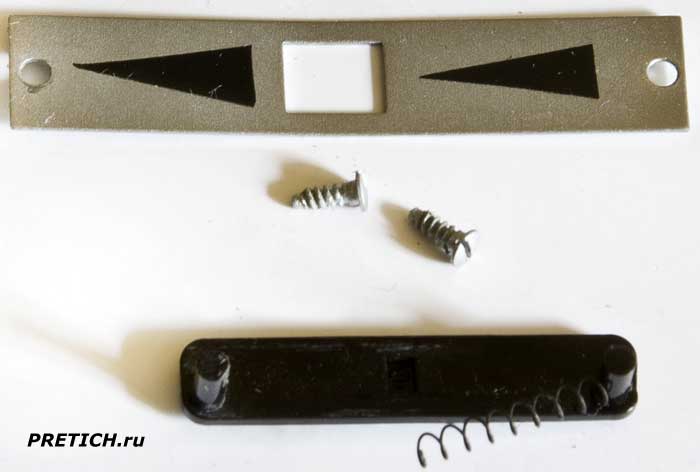

Так устроена защелка, или замок задней крышки фотоаппарата...

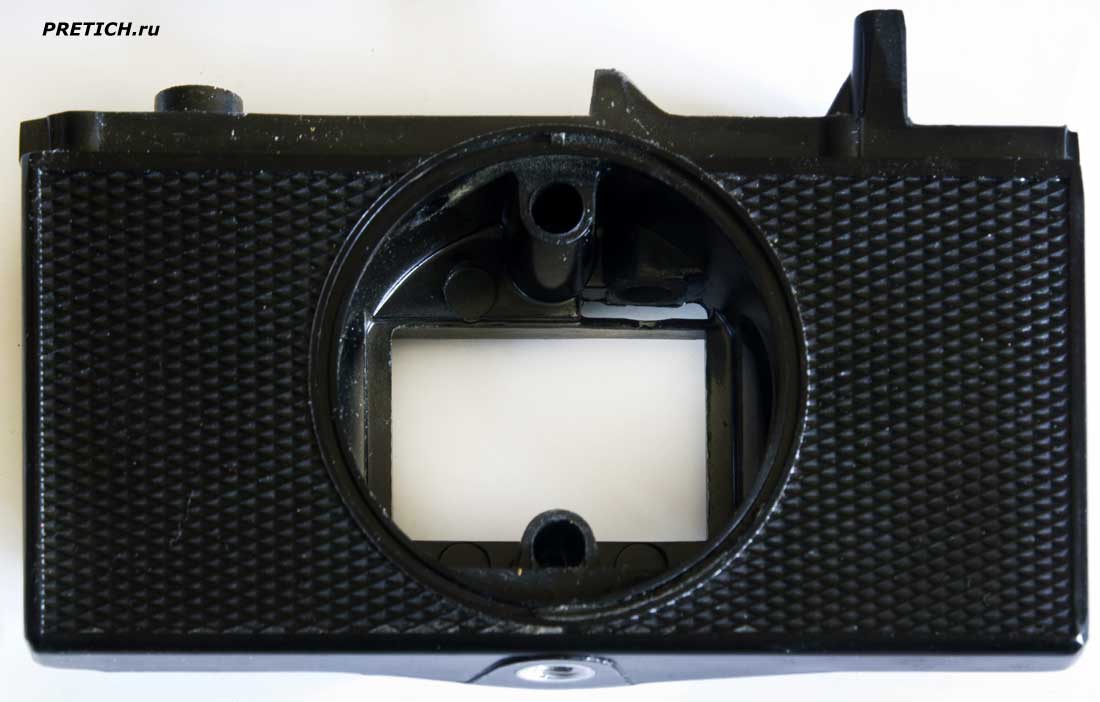

Смена-8М смена объектива на фотоаппарате



Объектив крепится к корпусу фотоаппарата двумя длинными винтами...



На этом Первая часть закончена, во Второй части статьи я опишу полную разборку объектива фотоаппарата Смена-8М.





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
