Сигнал-37 разборка охранной сигнализации из СССР

Сигнал-37 разборка охранной сигнализации из СССР



Сегодня мы полностью разберем очередное изделие времен СССР - прибор приемно-контрольный охранной сигнализации "Сигнал-37"... Выпускался он достаточно долго, имел несколько модификаций, также имел разные корпуса и т.д.

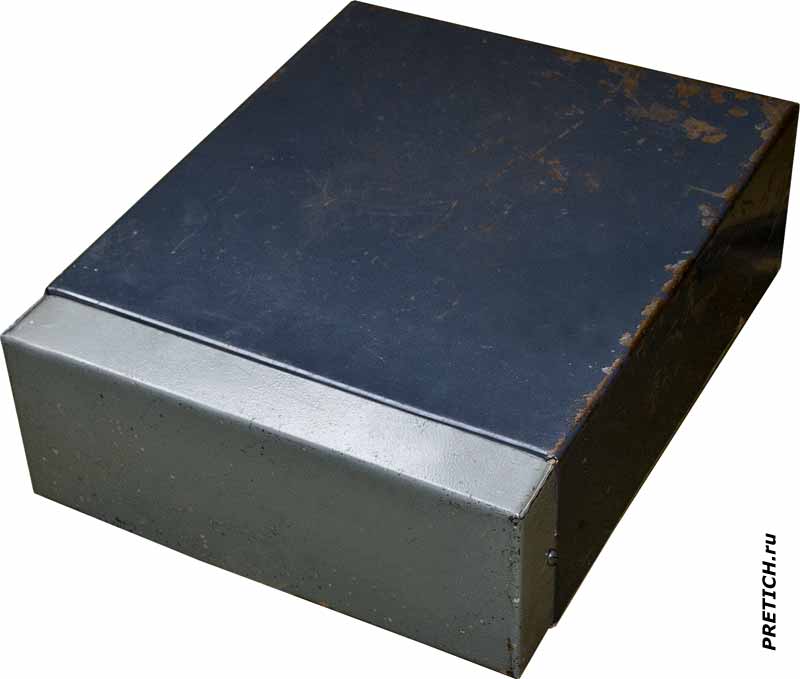

Сигнал-37 приемно-контрольный блок охранной сигнализации

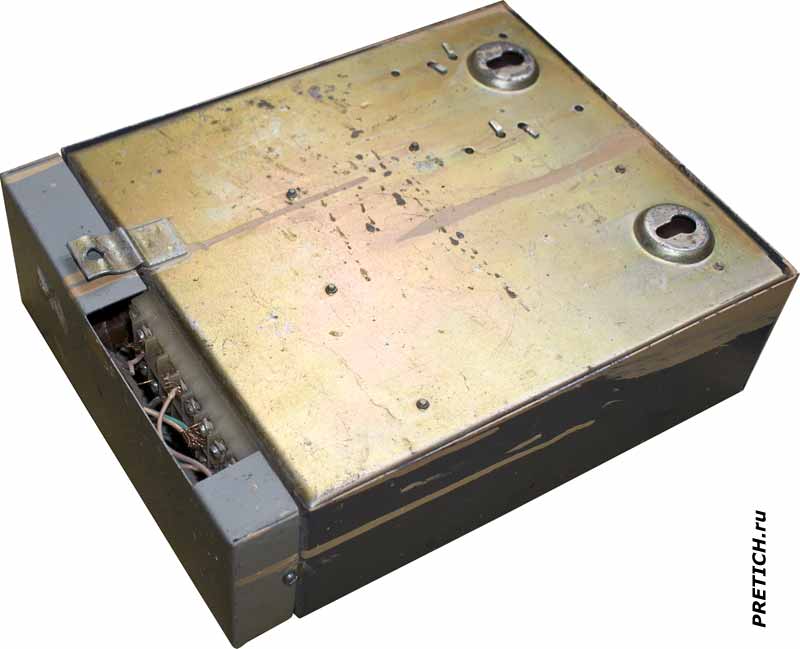

Сигнал-37 обзор советской охранной сигнализации



Данный экземпляр устройства Сигнал-37 имеет прямоугольный металлический корпус (со следами воздействия времени), размерами: ширина 190 мм, высота 70 мм, глубина 240 мм. На торце с "темной" крышкой винт с пломбой.

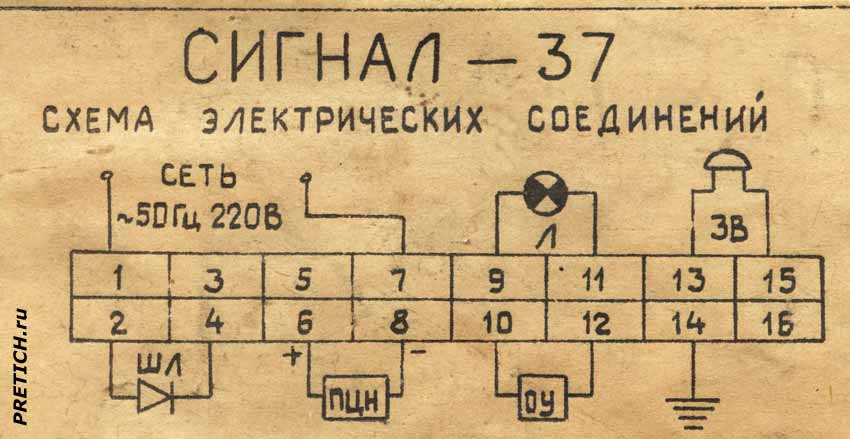

Сигнал-37 схема электрических соединений, как подключить



Условно передняя сторона - крышка на двух винтах, изнутри на ней наклеена бумажная схема с подключением...

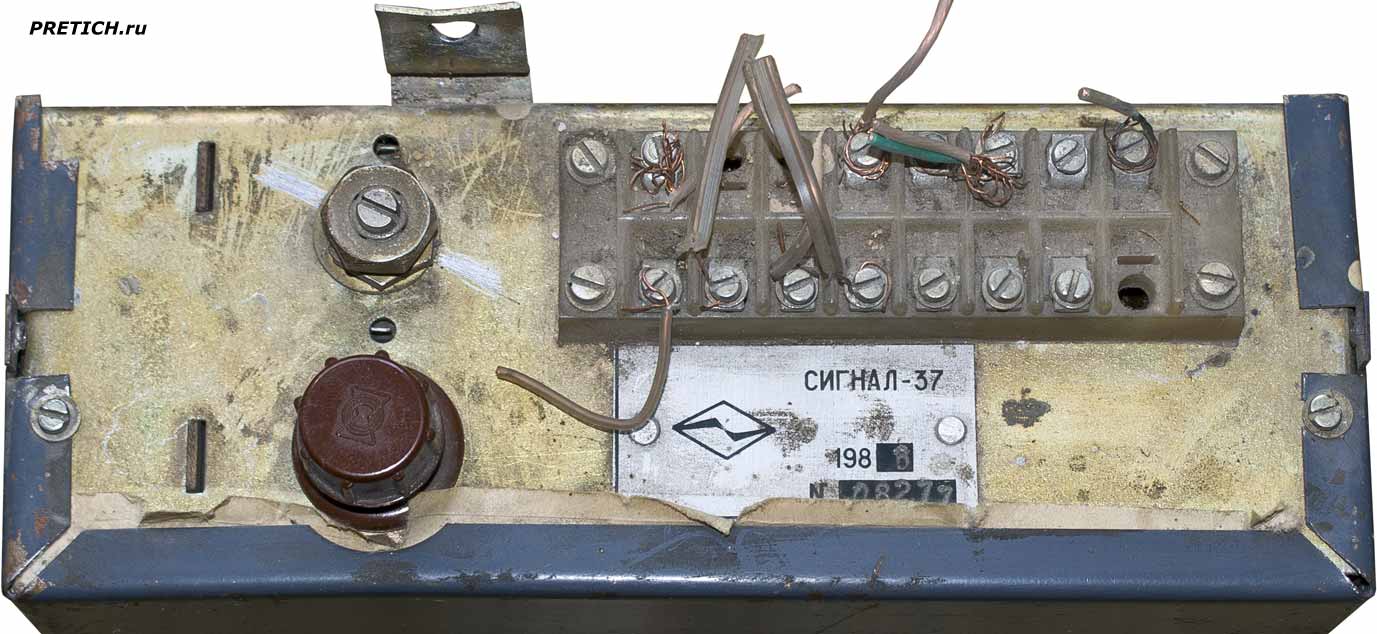

Сигнал-37 подключение и настройка сигнализации

+ Щелкните по фото, чтобы увеличить!



Под ней мы видим колодку с контактами для подключения проводов, переменный резистор, блок с предохранителем, алюминиевый шильдик.

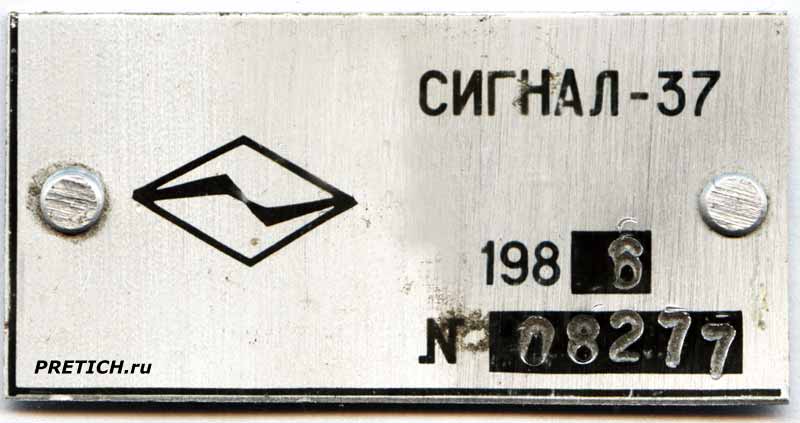

Сигнал-37 шильдик блока, 1986 год, СССР



На шильдике логотип Новосибирского завода им. Коминтерна - НИИ измерительных приборов, ныне входит в концерн "Алмаз-Антей". Затем название "Сигнал-37", год изготовления - 1986, и серийный номер изделия.

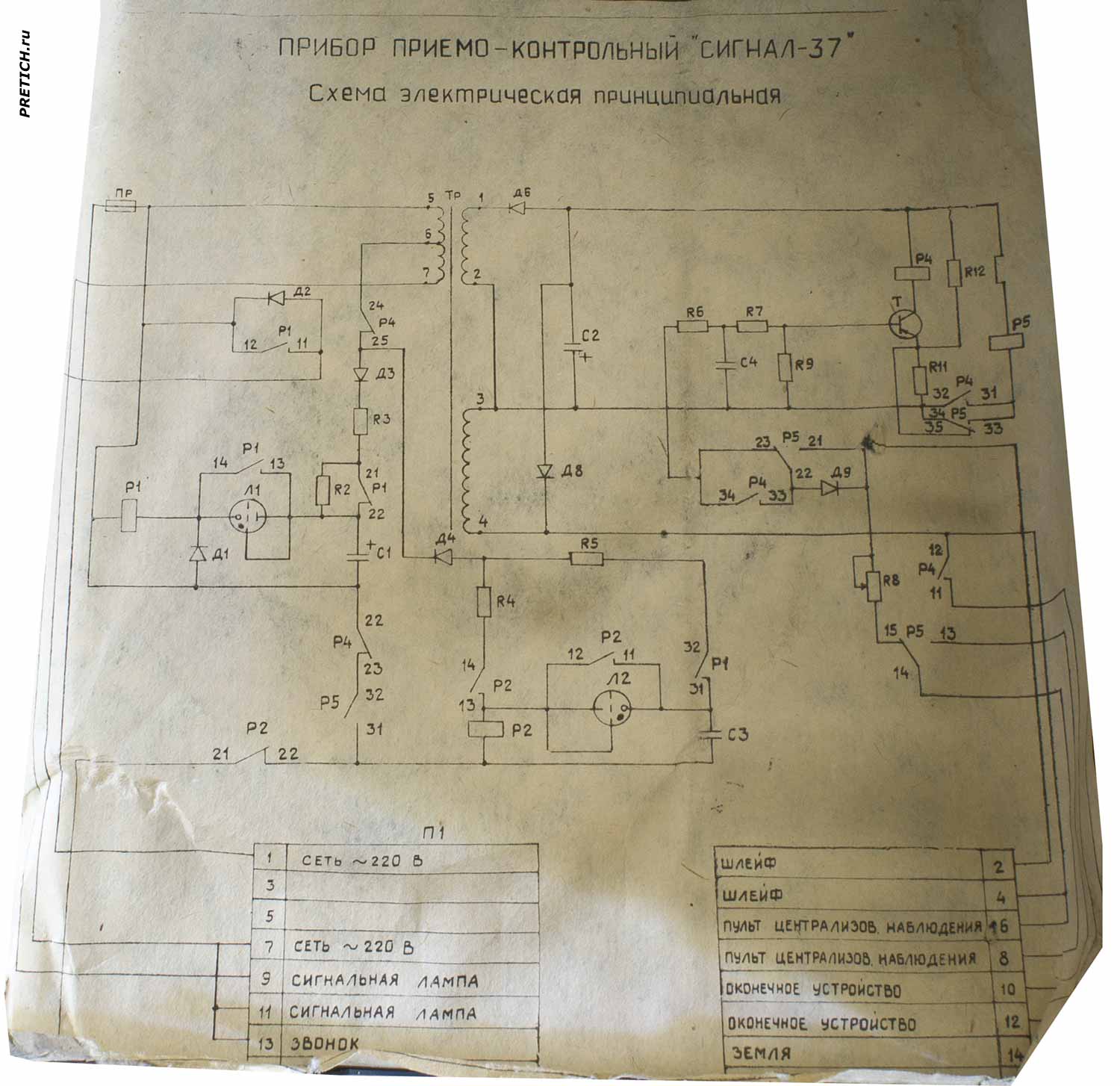

Сигнал-37 схема электрическая принципиальная

+ Щелкните по фото, чтобы увеличить!



Выкручиваем винты и снимаем верхнюю стальную крышку. На крышке наклеена бумажная схема электрическая принципиальная. Я ее пробовал и так и этак аккуратно отодрать, чтобы отсканировать, даже пробовал отмачивать - не помогло. Так что выкладываю самое удачное фото этой схемы.

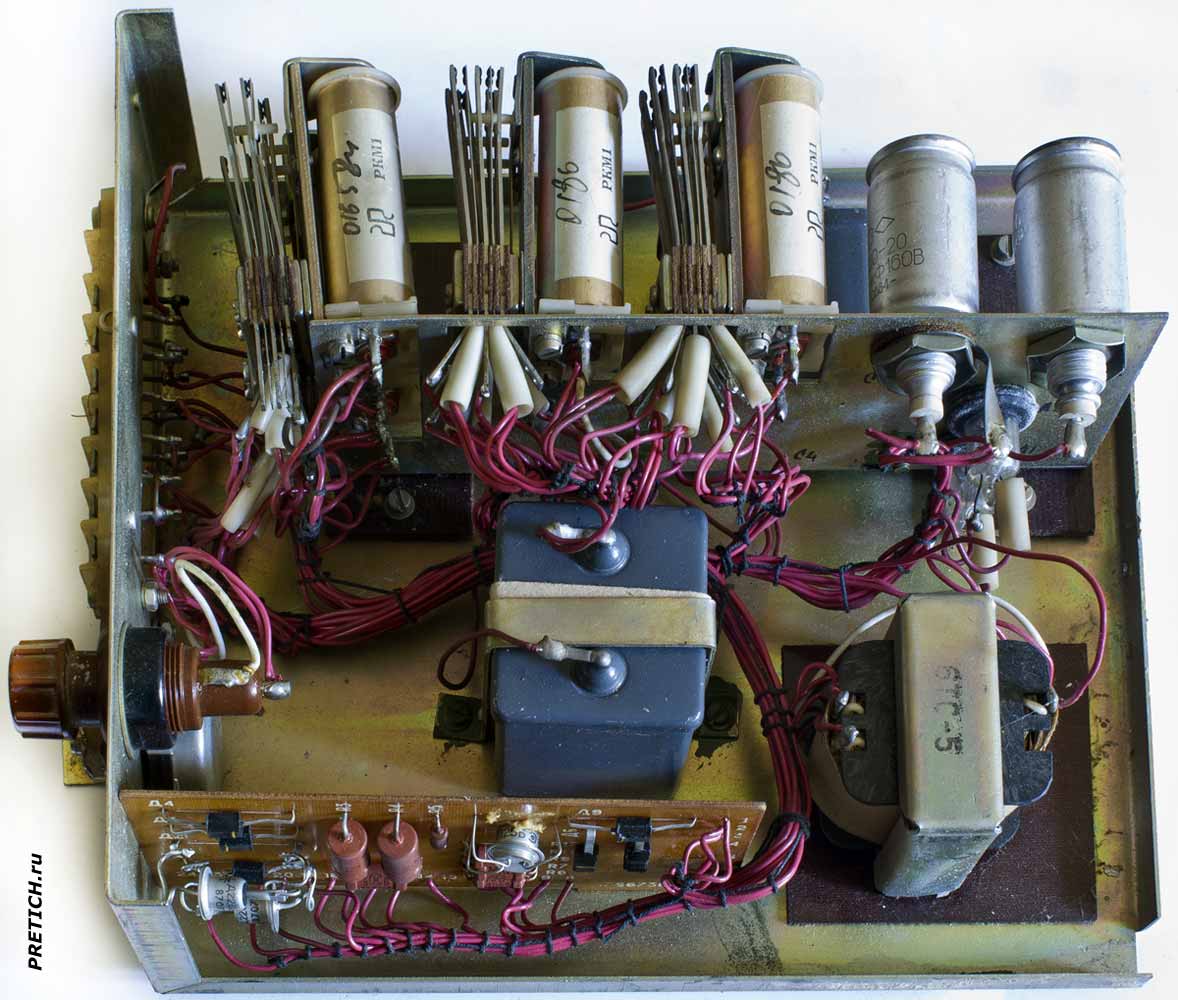

Сигнал-37 полная разборка сигнализации СССР

+ Щелкните по фото, чтобы увеличить!

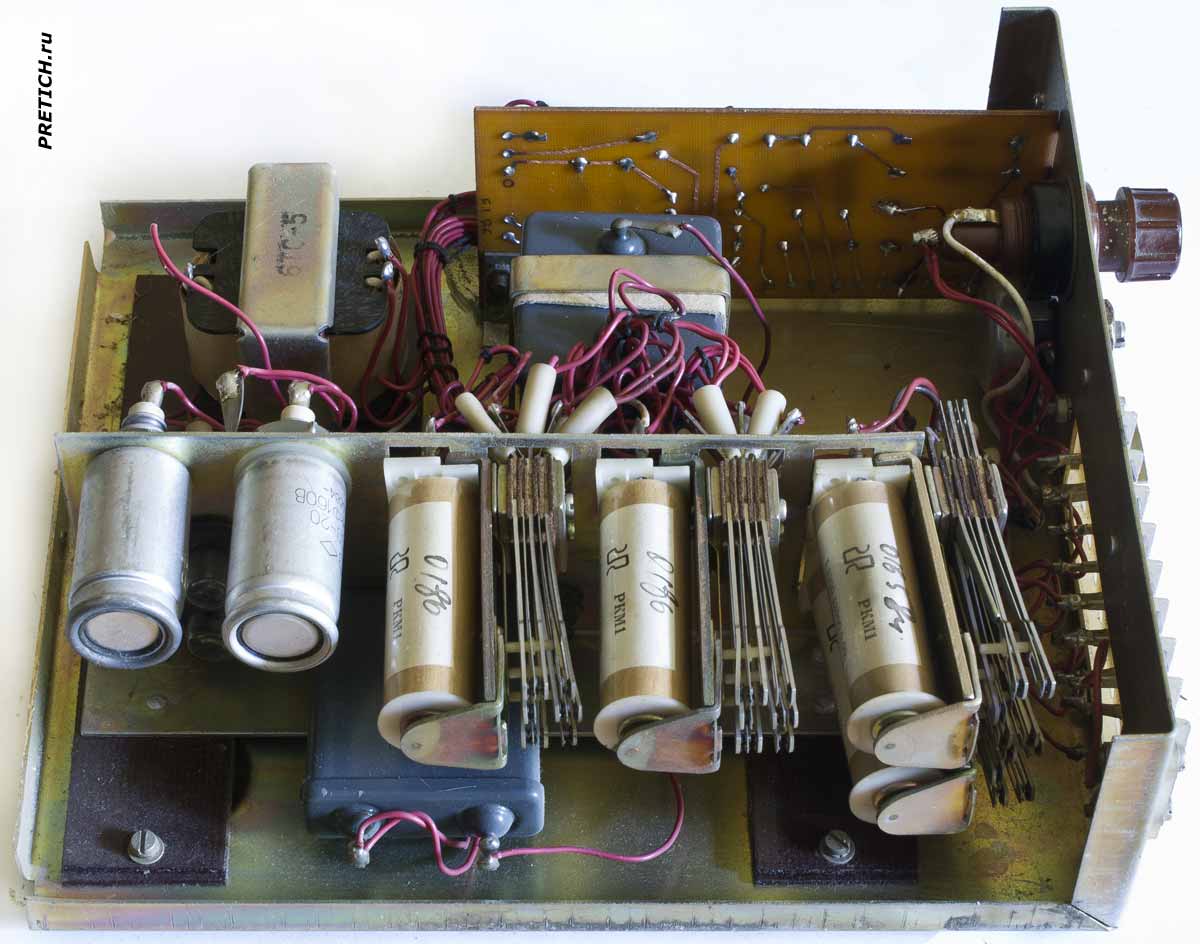

Сигнал-37 разборка советской сигнализации

+ Щелкните по фото, чтобы увеличить!



Внутри мы видим следующее: трансформатор, один большой конденсатор, плата электроники, кронштейн, на котором закреплены реле, конденсаторы и неоновые лампы... Все сделано капитально - толстая сталь, винты прокрашены так, что выкрутить их большая проблема, провода связаны в жгуты и аккуратно уложены. Разбираем все это... извлекаем.

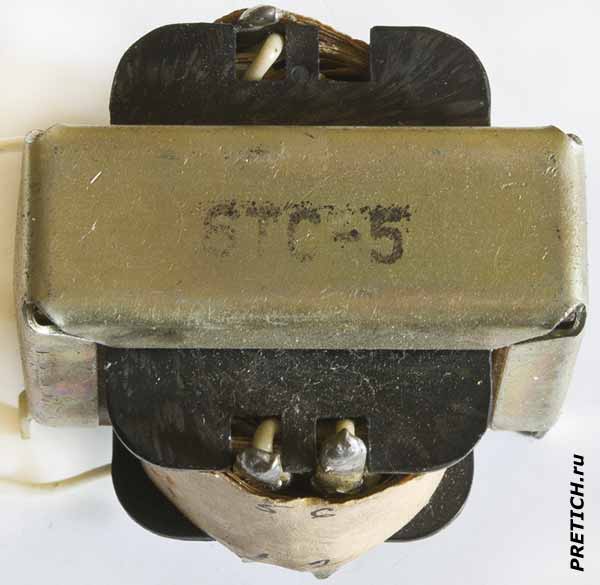

6ТС-5 трансформатор в сигнализации Сигнал-37



Это трансформатор, на нем краской нанесено 6ТС-5. А сбоку от руки написано: 28.С.2.1. и тот же логотип Новосибирского завода...



МБГО-1 30 мкФ ±10% 160В советский конденсатор



Рядом конденсатор типа МБГО-1 30 мкФ ±10% 160В, изготовлен в январе 1986 года на Николаевском заводе Никонд.

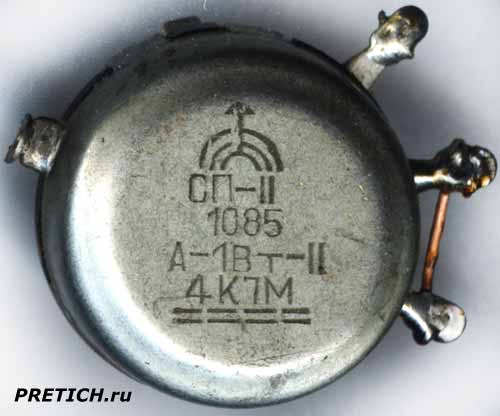

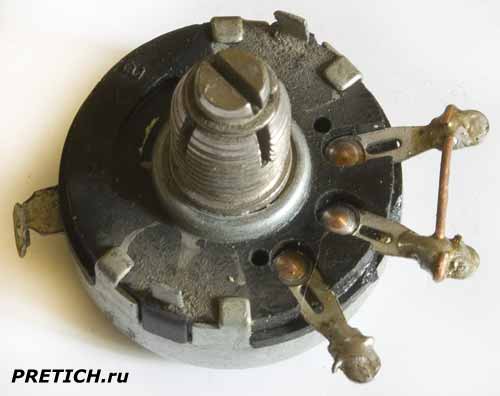

переменный резистор СП-II советский



СП-II 1085 А-1Ве-II 4К7М советский переменный резистор



Переменный резистор... на его задней крышке такая маркировка: СП-II 1085 А-1Ве-II 4К7М...

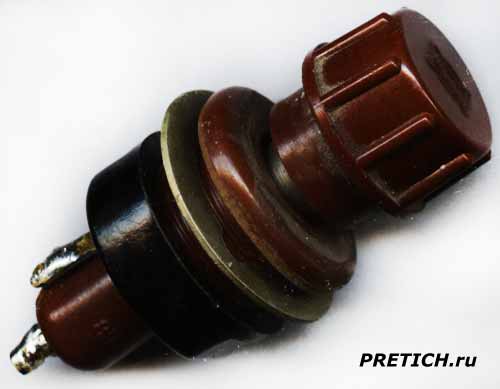

предохранитель в корпусе, СССР, блок



Держатель предохранителя...

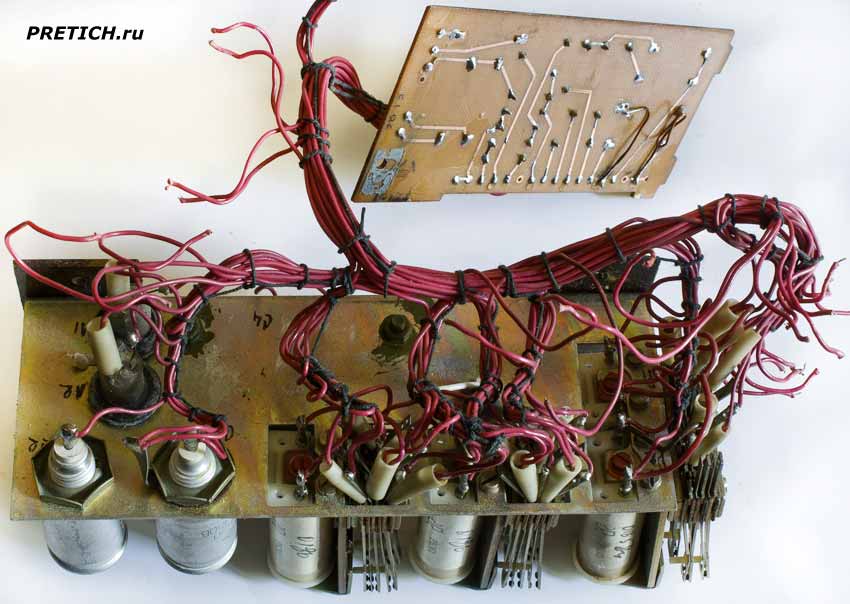

Сигнал-37 разбираем сигнализацию

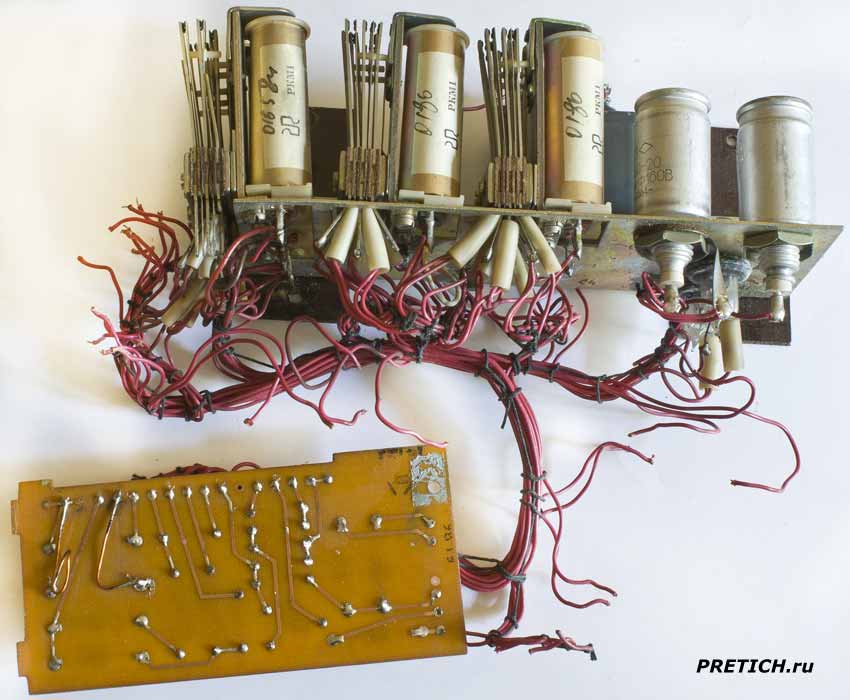

Сигнал-37 разборка блока сигнализации

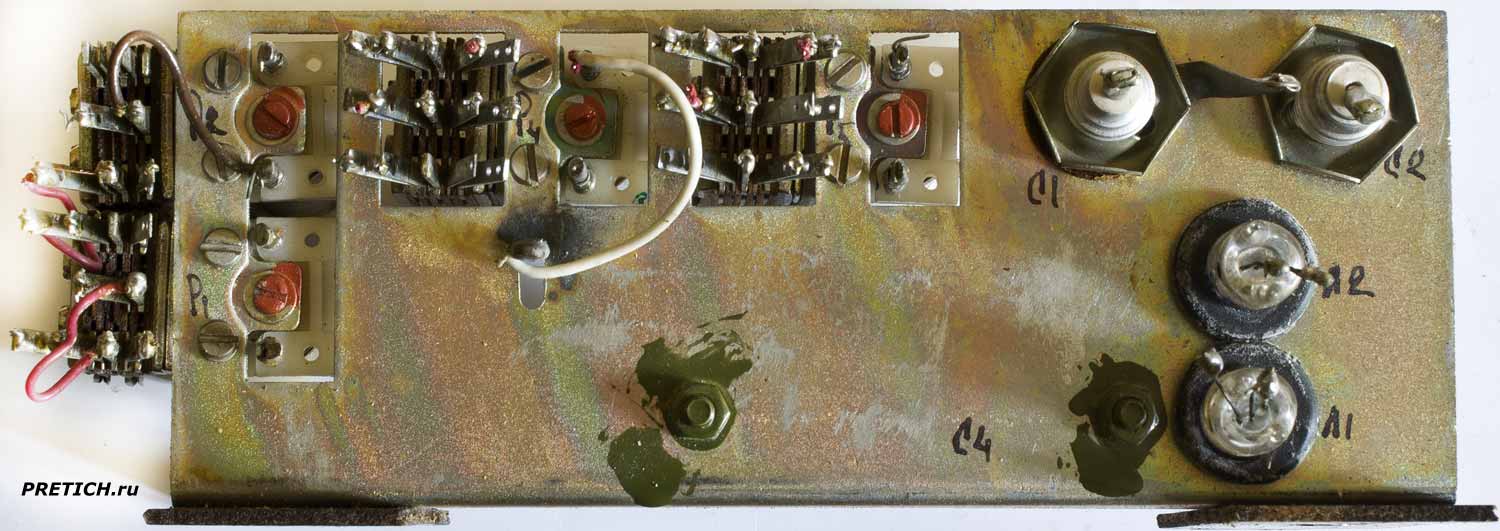

Сигнал-37 как устроена советская сигнализация

+ Щелкните по фото, чтобы увеличить!

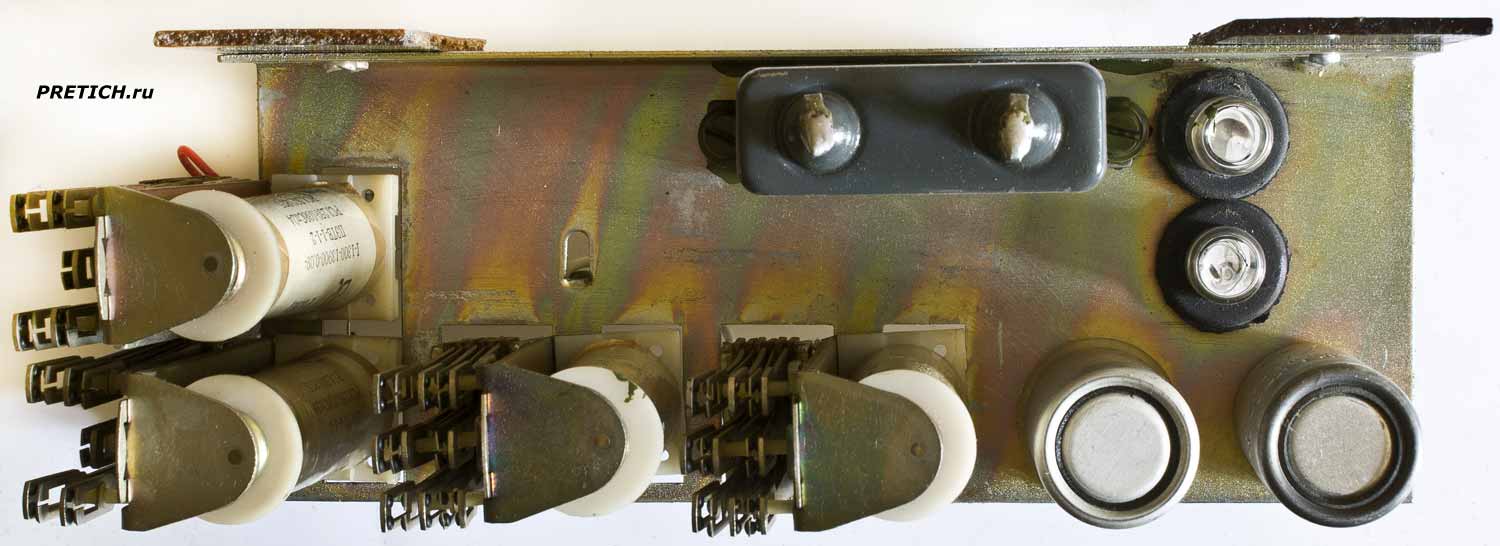

Сигнал-37 устройство, разборка и ремонт сигнализации

+ Щелкните по фото, чтобы увеличить!

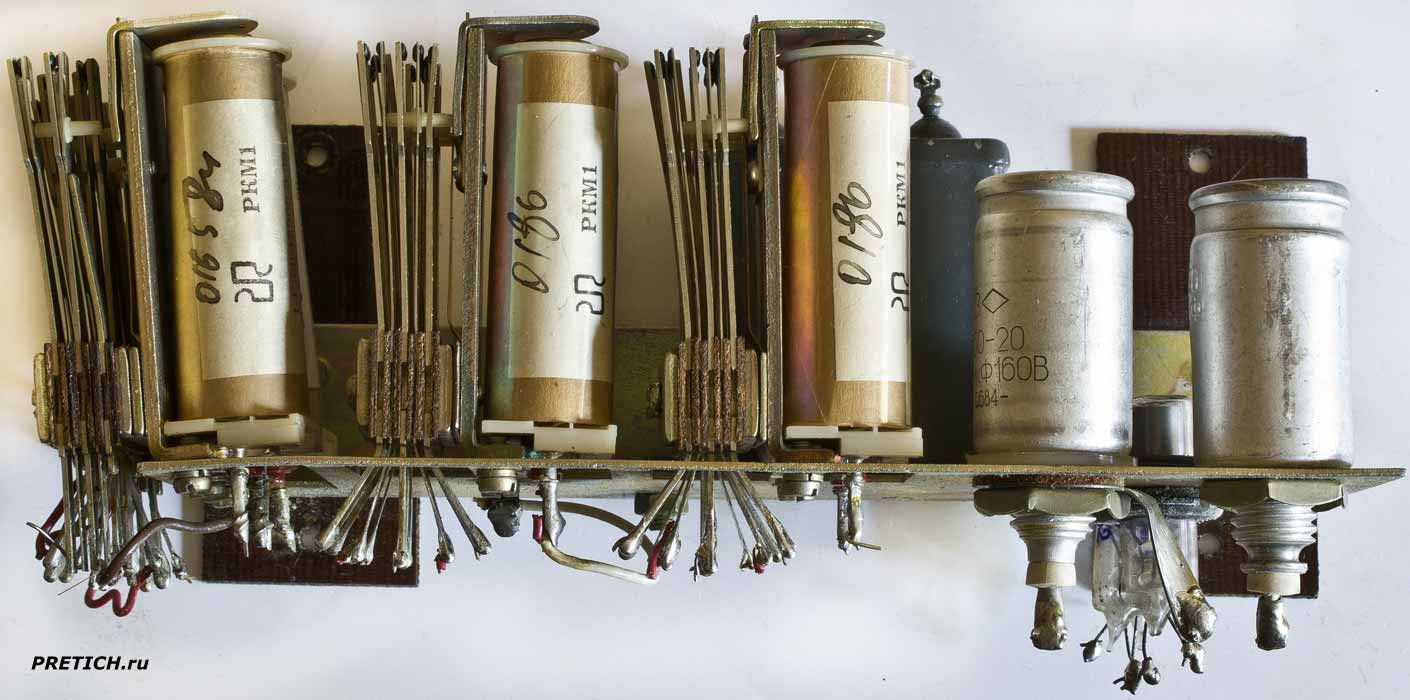

Сигнал-37 сделано в СССР, блок сигнализации

+ Щелкните по фото, чтобы увеличить!



Стальной кронштейн, вот фото его и элементов на нем со всех сторон. Рассмотрим все по отдельности.

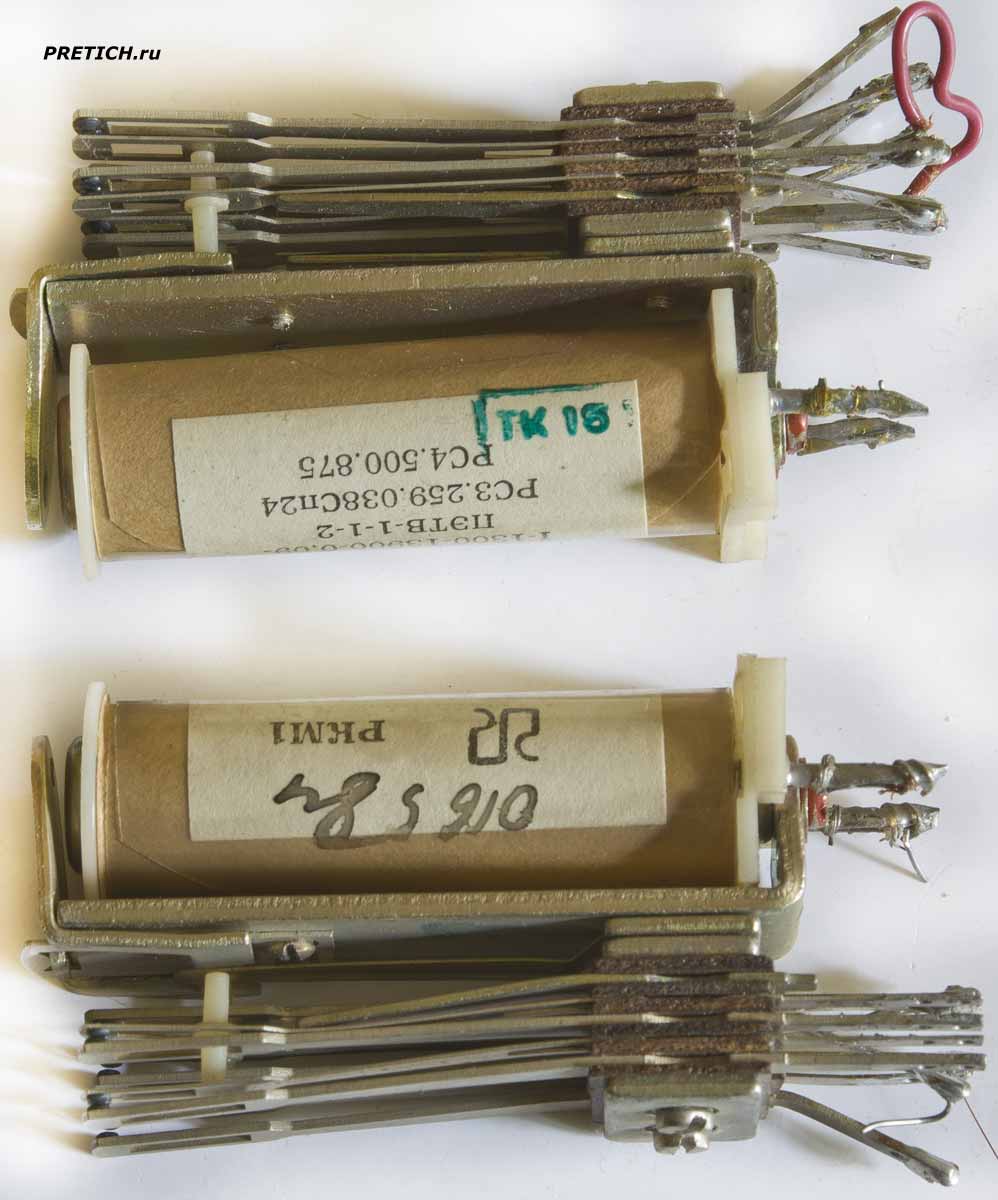

РКМ1 реле разных типов, содержание драгоценных металлов

+ Щелкните по фото, чтобы увеличить!



На нем установлены четыре реле РКМ1 (полное описание смотрите по ссылке). Два реле РКМ1 РС4.500.854 и два реле РКМ1 РС4.500.875 - они внешне совершенно одинаковые, отличаются лишь количеством контактов в контактной системе... Реле РКМ1 контакты из серебра - сплав Ср999 (содержание серебра не менее 99,90%)... В других версиях этого же реле контакты изготавливались из платиноиридиевого сплава ПлИ-10 (90% платина и 10% иридия)...

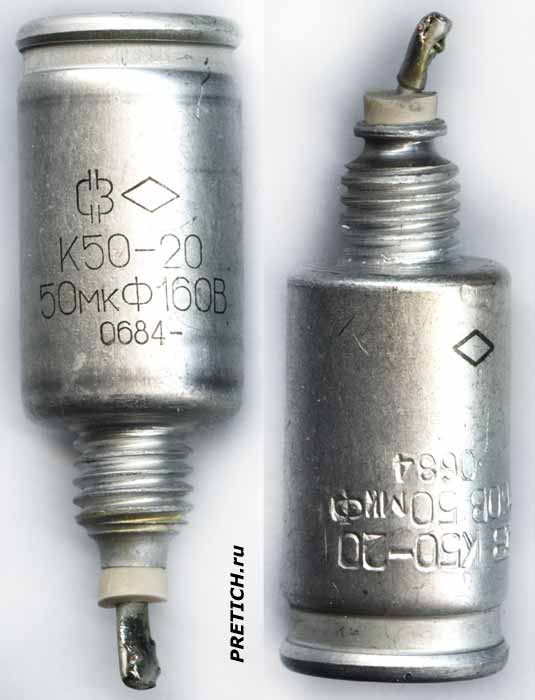

К50-20 50 мкФ на 160 вольт советские конденсаторы



Два электролитических конденсатора: К50-20 50 мкФ на 160 вольт, изготовленные в июне 1984 года, причем один конденсатор изготовлен на Северо-Задонском конденсаторном заводе Электролит, а второй с логотипом Воронежского завода радиодеталей - ВЗР.

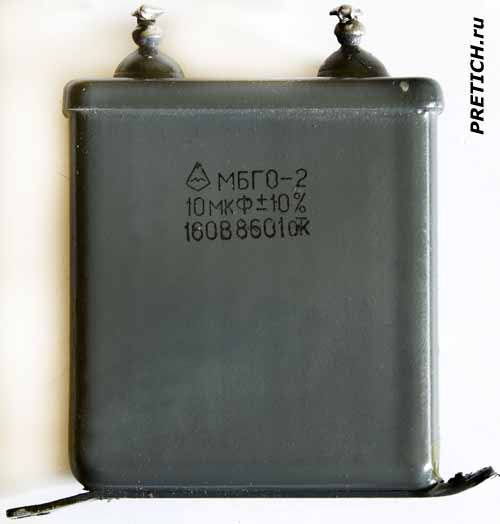

МБГО-2 10 мкФ ±10% на 160 вольт конденсатор СССР



Один конденсатор типа МБГО-2 10 мкФ ±10% на 160 вольт, изготовлен так же в январе 1986 года на заводе Никонд, Николаев...

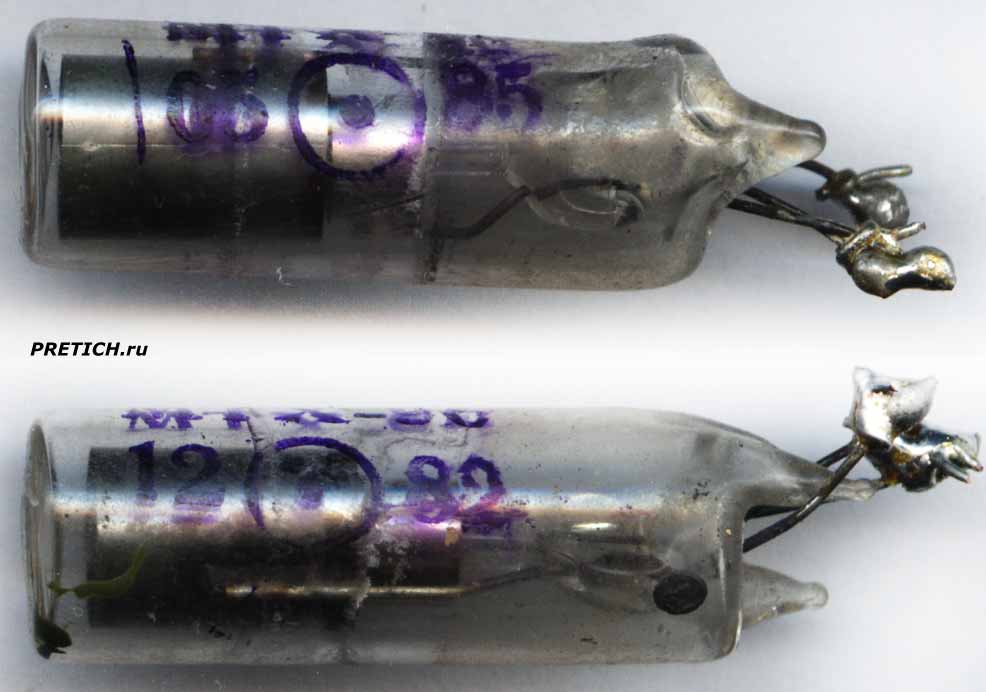

МТХ-90 тиратрон тлеющего разряда, Советский союз



Две лампы МТХ-90 1985 года изготовления, в обиходе их часто называют неоновыми лампами, а правильное название - тиратрон тлеющего разряда...

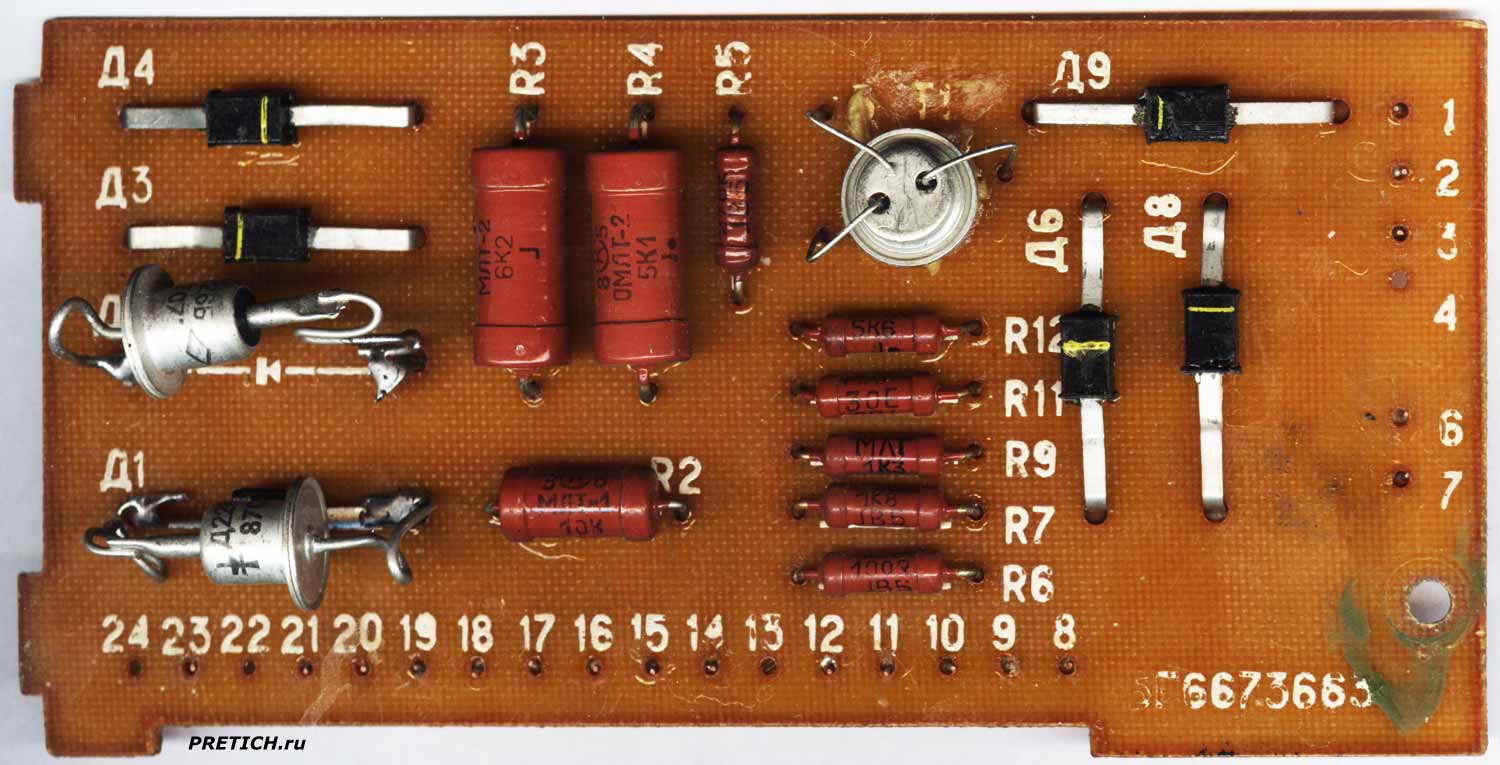

БГ6673663 плата в сигнализации Сигнал-37

+ Щелкните по фото, чтобы увеличить!



Плата электроники в блоке Сигнал-37, это односторонний стеклотекстолит. На нем маркировка: БГ6673663. На плате один транзистор МП25Б. Диоды КД105Б, Д226Б... Резисторы типа МЛТ, в т.ч. два 2 ваттных...

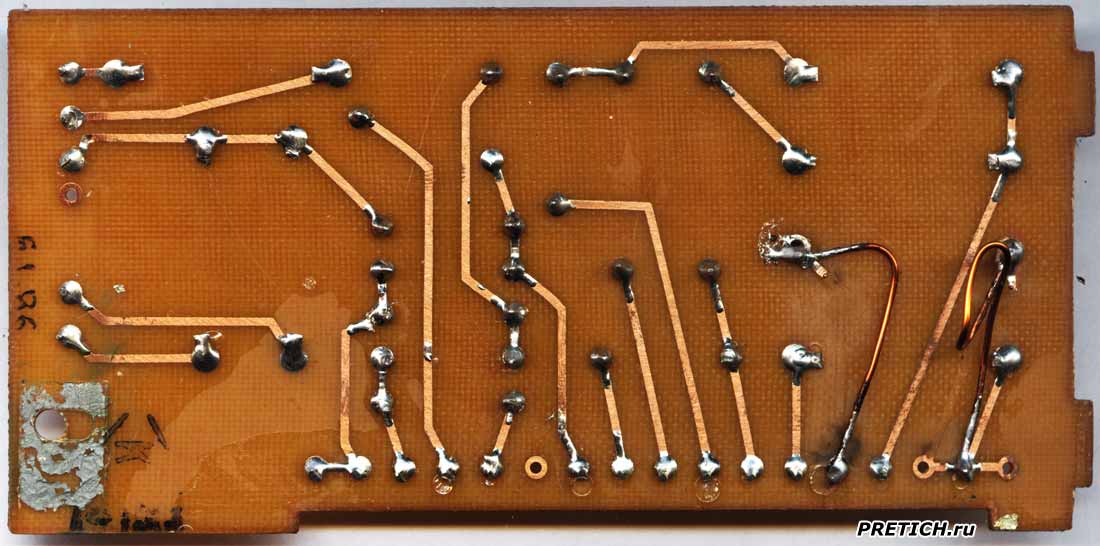

Сигнал-37 плата электроники, охранная сигнализация

+ Щелкните по фото, чтобы увеличить!



Обратная сторона платы... ничего интересного.



На этом описание и разборка прибора приемно-контрольной охранной сигнализации Сигнал-37 закончено. Сделано все капитально, можно сказать "на века"... одним словом "Сделано в СССР".



- здесь можно скачать документацию на Сигнал-37, техническое описание и инструкцию по эксплуатации (там же есть схема).





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
