РКМ1 обзор и разборка реле, СССР

РКМ1 обзор и разборка реле, СССР



Советские реле РКМ1 представляли собой целое семейство, которые внешне были почти одинаковые, но по техническим характеристикам отличались достаточно сильно. Я рассмотрю два варианта реле РКМ1 - РС4.500.854 и РС4.500.875. Они добыты мною из системы охранной сигнализации Сигнал-37, 1986 года изготовления.

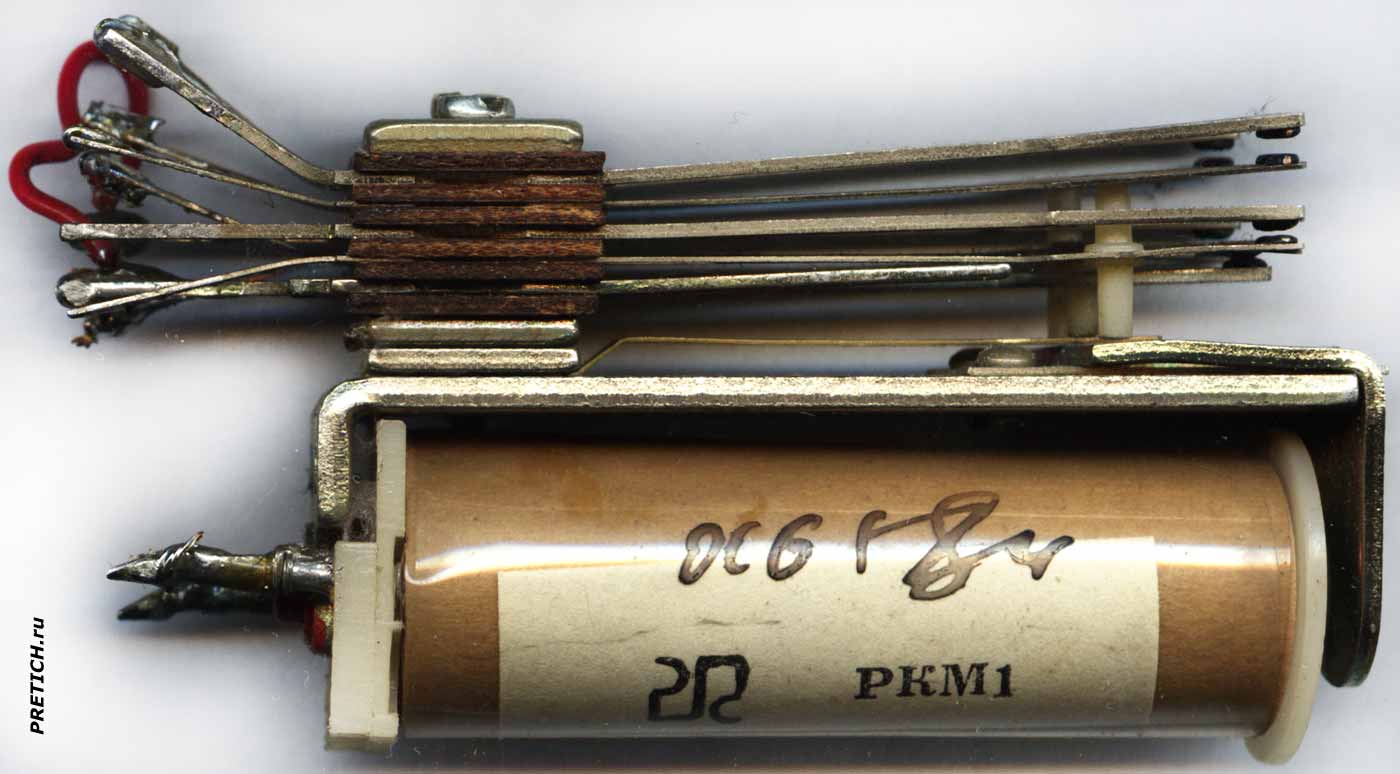

РКМ1 РС4.500.854 обзор советского реле

+ Щелкните по фото, чтобы увеличить!

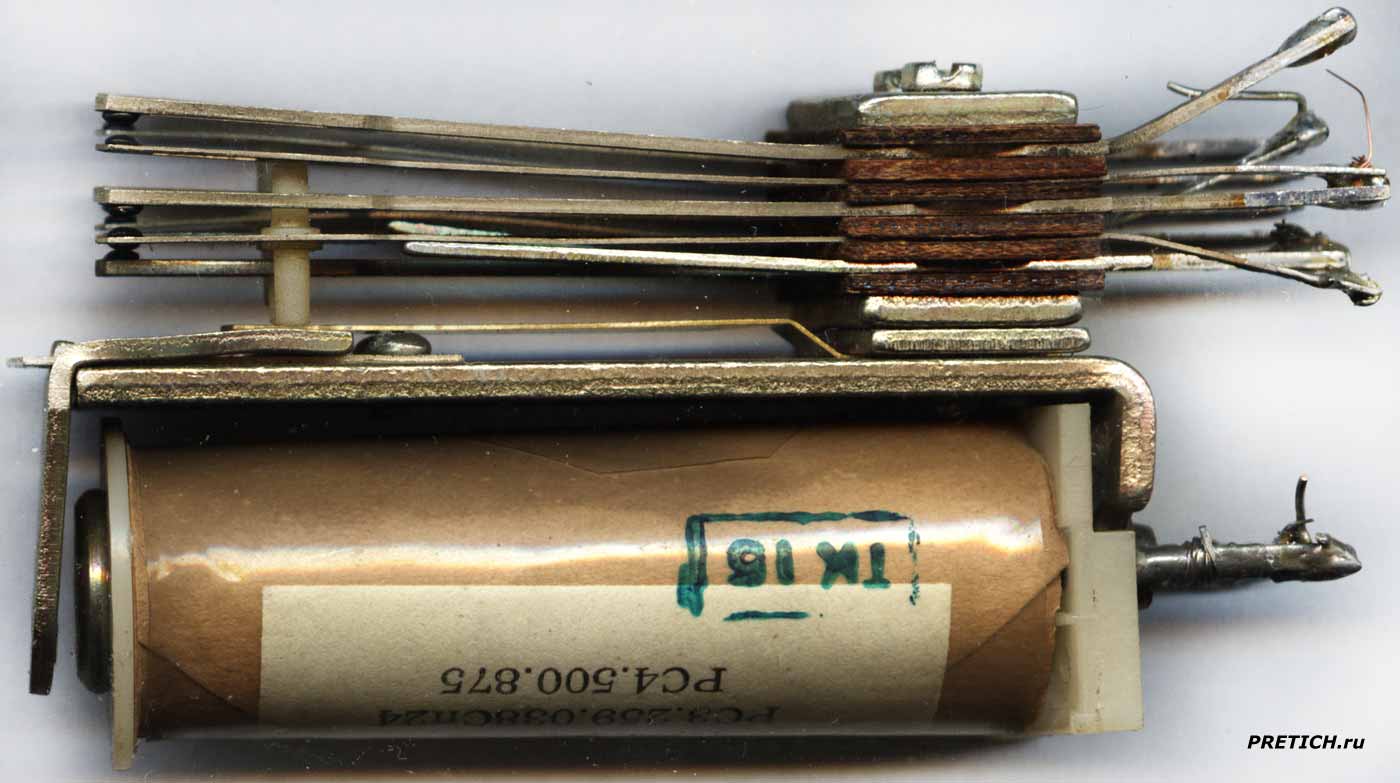

РКМ1 РС4.500.875 обзор реле, СССР

+ Щелкните по фото, чтобы увеличить!



Итак, внешне, РКМ1 представляют собой реле открытого типа, двухпозиционное, одностабильное, с одной контактной группой - сочетание размыкающих, замыкающих и переключающих контактов. Используется для коммутации электрических цепей переменного и постоянного тока. Размеры реле: длина 75 мм, высота 37 мм, ширина 22 мм. Вес примерно 130 грамм. Устроено реле стандартно: обмотка со стальным сердечником - электромагнит, затем подвижный якорь и контактная группа. На обмотке электромагнита под пленкой располагаются бумажные этикетки. Оба реле выпущены в 1984 году.



РКМ1 I-700-10350-0,112- ПЭТВ-1-1-2 РС3.259.038Сп21 РС4.500.854



Этикетка реле РКМ1. На ней мы видим логотип Стародубского завода "Реле" - завод основан в 1959 году, вскоре стал одним из крупнейших производителей электромагнитных реле в СССР. В 1996 году предприятие приватизируют, а через 10 лет - в 2006 году завод ликвидируется, в связи с банкротством (как обычно, при эффективном капитализме и бывает)... Реле РКМ1 завод начал выпускать в 1978 году.

Помимо логотипа и названия РКМ1, на этикетке мы видим следующее: I-700-10350-0,112- ПЭТВ-1-1-2 РС3.259.038Сп21 РС4.500.854 - это реле имеет такие характеристики: сопротивление обмотки - 700 Ом. Контактная система состоит из трех контактных групп: I - 1 замыкающий и 1 переключающий, II - 1 переключающий и один размыкающий, III - 1 замыкающий и 1 переключающий. Ток срабатывания, не более - отпускания 23-23,5 мА. Рабочее напряжение: минимальное 36,5-37,5 вольт, максимальное 46,5 вольт. Материал контактов - сплав Ср999, содержание серебра не менее 99,90%.



РКМ1 I-1300-13900-0,09- ПЭТВ-1-1-2 РС3.259.038Сп24 РС4.500.875



Этикетка второго реле имеет тот же логотип Стародубского завода "Реле" и название РКМ1. Далее: I-1300-13900-0,09- ПЭТВ-1-1-2 РС3.259.038Сп24 РС4.500.875 - это реле имеет сопротивление обмотки 1300 Ом. Также тройная контактная группа: I - 2 замыкающие, II - 1 размыкающий, III - 2 замыкающие. Ток срабатывания не более 14 мА. Рабочее напряжение: минимальное - 41,4 вольта, максимальное - 63,4 вольта. Материал контактов тот же серебряный сплав Ср999.

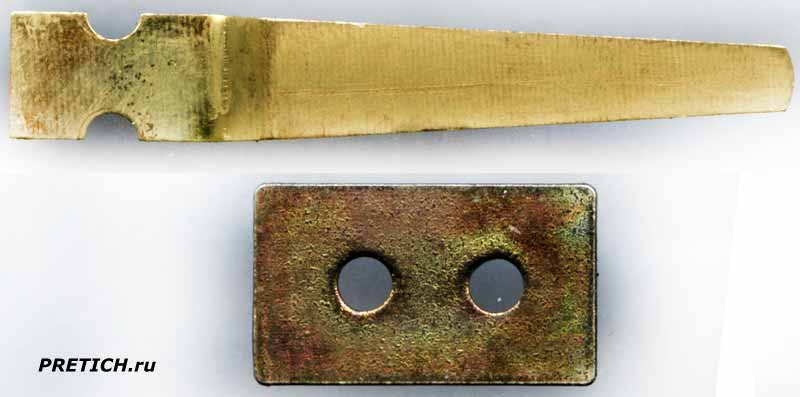

РКМ1 разборка советского реле, пружина

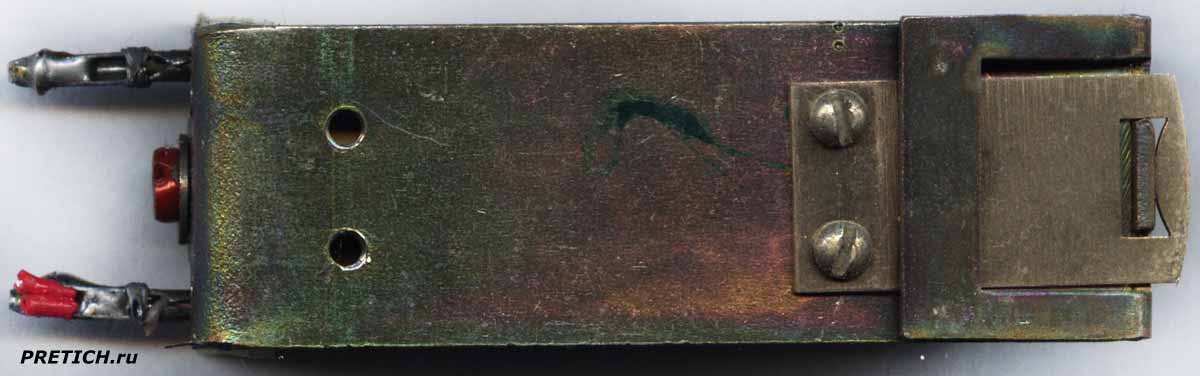

Разбираются оба реле достаточно просто: контактная система держится на двух винтах... Металлическая пластина и плоская пружина из алюминиевой бронзы, которая возвращает якорь в исходное положение...



РКМ1 разбираем реле из Советского Союза

+ Щелкните по фото, чтобы увеличить!



РКМ1 разборка реле, якорь и фиксирующая пластина

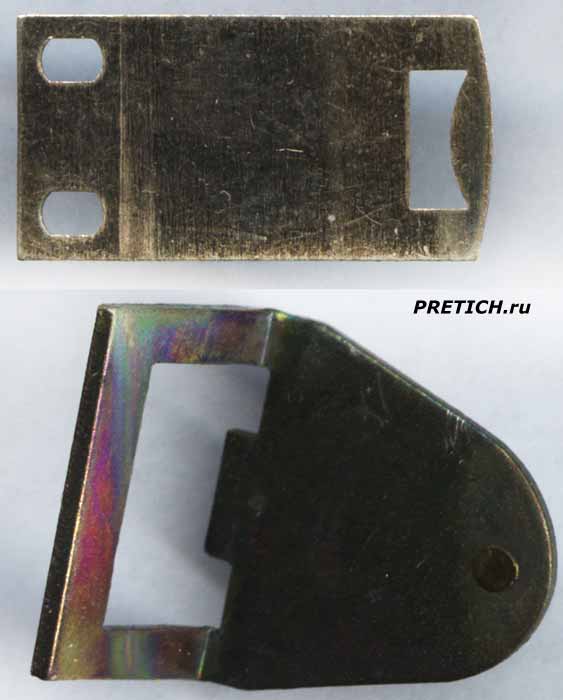

Пошаговая разборка реле РКМ1... Якорь из стали, удерживается латунной или бронзовой пластиной с двумя винтами...



РКМ1 ращборка реле, обмотка электромагнита

+ Щелкните по фото, чтобы увеличить!

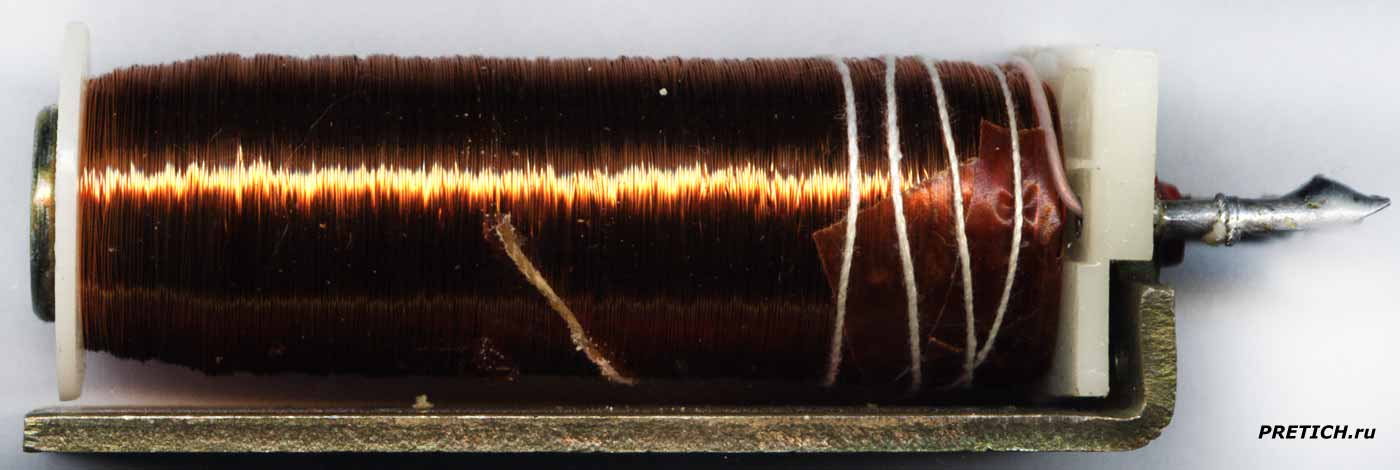

Обмотка электромагнита реле РКМ1... выводы впрессованы в пластмассовые щечки катушки... Стальная Г-образная пластина также притянута к сердечнику электромагнита винтом.



Контактная система собрана в единый блок и соединена между собой двумя стальными полыми заклепками, контактные пластины изолированы между собой прокладками из гетинакса.



РКМ1 разборка реле, контактная система, серебро Ср999

+ Щелкните по фото, чтобы увеличить!

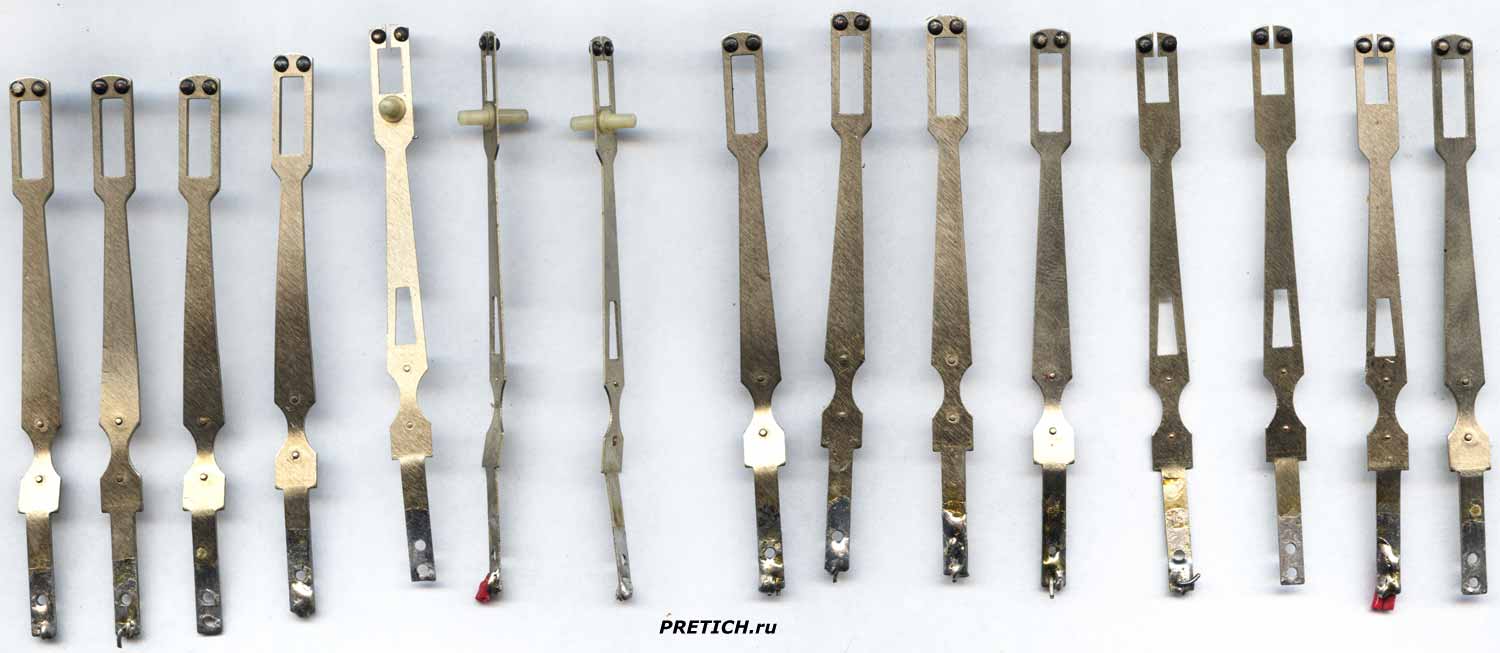

На фото все элементы контактной группы реле РКМ1 РС4.500.854 (у РС4.500.875 примерно все то же самое)... Содержание серебра колеблется в зависимости от модификации и весьма ощутимо... Кроме того, некоторые реле в серии РКМ1 имели контактные площадки из сплава ПлИ-10 и это платиноиридиевый сплав, где доля иридия 10%... Так что реле РКМ1 представляет интерес для аффинажных предприятий.



На этом обзор и разборка реле РКМ1 закончена. Все сделано качественно и хоть сейчас "в бой"!
