Раз уж начал писать о фотоаппаратах, и чуть ранее описал Смену-8М, то конечно надо сразу описать и фотоаппарат Смена-Символ, который является его ближайшим родственником. Тем более оба эти фотоаппарата мне попали в руки одновременно, от одного хозяина.
Фотоаппарат Смена-Символ считался многими более продвинутой моделью, нежели Смена-8М, но многие его ругают... не буду влазить в подобные холивары, просто опишу аппарат, а читатели пусть уже сами определяются. Смена-Символ производилась на Ленинградском оптико-механическом объединении имени В.И. Ленина с 1971 года по 1991 год. Фотоаппарат стоил в розничной продаже 20 рублей, а в конце 80-х цена стала уже 25 рублей... Экземпляр, который я сегодня представлю, изготовлен в 1980 году.
Как и Смена-8М, Смена-Символ был массовым и популярным фотоаппаратом, он также широко продавался за рубежом, но... видимо все-таки количество выпущенных Смена-Символ было меньше, ну и некоторые прочие моменты, которые я отмечу в заключение статьи, сказались на том, что и статей посвященных этому фотоаппарату меньше, и найти сканы "Руководства по эксплуатации" сложнее (я вот не нашел вообще), да и сохранившихся экземпляров также меньше, чем Смен-8М...
+ Щелкайте по фото, чтобы увеличить!
|
|
|
Фотоаппарат продавался в таком же крепком и жестком чехле, как и Смена-8М, наверное, он был один и тот же... Такой же пластмассовый выступ защищал объектив... Чехол, одним словом - на случай ядерной войны!
|
|
|
Фотоаппарат также крепился внутри алюминиевым винтом в резьбовое гнездо для штатива.
В отличии от Смены-8М, Смена-Символ имела корпус изготовленный не целиком из бакелита (карболита), частично из ударопрочного полистирола - материал более мягкий, и потому легче ломается, царапается и истирается...
На передней стороне все тот же объектив Т-43 4/40 ЛОМО, но с иным затвором... Выше объектива две алюминиевые анодированные пластины. На одной: СМЕНА СИМВОЛ и тоже самое латинскими буквами SMENA SYMBOL, на второй - логотип ЛОМО. Все это нанесено черной краской. Между этими двумя вставками видоискатель - теперь это не просто кусок стекла, а оптический, из двух линз из оргстекла.
На верхней стороне стандартное установочное место для фотовспышки, с контактом синхронизатора посередине. И одно пластмассовое колесо с металлической откидной рукоятью - для сматывания фотопленки назад.
Задняя сторона - большая часть крышка. Посередине ее находится так называемая "памятка" - по ней можно выставить тип установленной пленки в фотоаппарат по ГОСТу, ASA или DIN. Выше окуляр видоискателя, затем оконце со счетчиком кадров, и рычаг перемотки пленки на один кадр, совмещенный со взводом затвора.
Нижняя сторона. Здесь мы видим стандартное резьбовое гнездо для штатива. И рядом в вырезе задней крышки кнопку - отключение механизма перемотки пленки (чтобы смотать отснятую пленку назад в "родную" кассету, надо нажать на эту кнопку и крутить рукоять на верхней части, стрелками показано куда крутить). Указан серийный номер: 80686256...
Интересный момент: как вы можете видеть по фото, задняя крышка сильно потертая (я частично использовал фотографии другого экземпляра - совершенно новенького), хота фотоаппаратом пользовались очень мало. И все Смены-Символы, которые я видел, имели точно такие же потертости... посмотрел фотографии в интернете - то же самое. Это, наверное, характерный признак этого фотоаппарата (вернее плохой пластмассы, которую использовали для задней крышки).
|
|
|
Аппарат с двух боков: с одной ничего интересного, с другой имеется замок, который фиксирует заднюю крышку. Нажав на рычаг вниз - можно открыть заднюю крышку.
Открываем аппарат. Приемная катушка - она несъемная. Транспортирующий валик с двумя зубчатыми колесиками - он протягивает фотопленку за перфорацию... Маленькая кнопка - сброс счетчика кадров (он происходит при открывании крышки). На задней крышке прижимная пластина или планка - прижимает пленку к окну объектива.
Приступаем к разборке Смены-Символ. Поднимаем ручку перемотки фотопленки, там есть один винт - выкручиваем. Так же на верхней стороне есть еще два винта - их также выкручиваем. Снимаем верхнюю часть корпуса.
Вот так она выглядит изнутри: контакты синхронизатора фотовспышки, видоискатель в пластмассовом корпусе, и нижняя часть ручки перемотки... Пластмасса мягкая и хрупкая - если вы внимательно посмотрите на фото, увидите трещину, хотя этим аппаратом пользовались очень немного...
А на самом фотоаппарате под этой крышкой... да уж - это вам не простенькая Смена-8М. Все более усложнено... Но выполнено аккуратно и качественно.
Снимаем заднюю крышку - выкручиваем винт снизу... Опять мягкая пластмасса... Пластина, которая прижимает фотопленку, сделана из алюминия и приклепана через плоскую пружину...
|
|
|
|
|
|
Видоискатель - пластмассовый прямоугольник, к корпусу закрепляется с помощью металлической скобы. С его одной стороны можно снять боковушку. Внутри две пластмассовые (оргстекло) линзы... и такое же защитное стекло...
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Разбираем все поэтапно - смотрите фотографии... все изготовлено из стали, из латуни, из пластмассы... В конце имеем основную часть корпуса - вот она изготовлена из бакелита.
Замок задней крышки - пластмассовая накладка держится на двух винтах, внутри подвижный стопор - из алюминия, с черным покрытием, пружина...
Объектив на фотоаппарате Смена-Символ крепится четырьмя винтами, снимаем его. Под ним...
Вытаскиваем пластмассовую рамку, она разборная...
Да, забыл - это винт из футляра с фиксирующей пластиной, он держит аппарат внутри...
Так, на этом основная часть разборки фотоаппарата закончена, объектив и затвор мы рассмотрим и разберем во второй части статьи.
Михаил Дмитриенко, специально для PRETICH.ru
2018 г.
2 - разборка объектива
3 - Смена-8М, обзор и разборка
В фотоаппарате Смена-Символ использован тот же объектив, что и в Смене-8М, называется он Т-43 4/40 ЛОМО. Отличия только декоративные, ну и конечно иной спусковой механизм... В этой части статьи мы рассмотрим этот объектив и разберем его полностью.
+ Щелкайте по фото, чтобы увеличить!
|
|
|
|
|
|

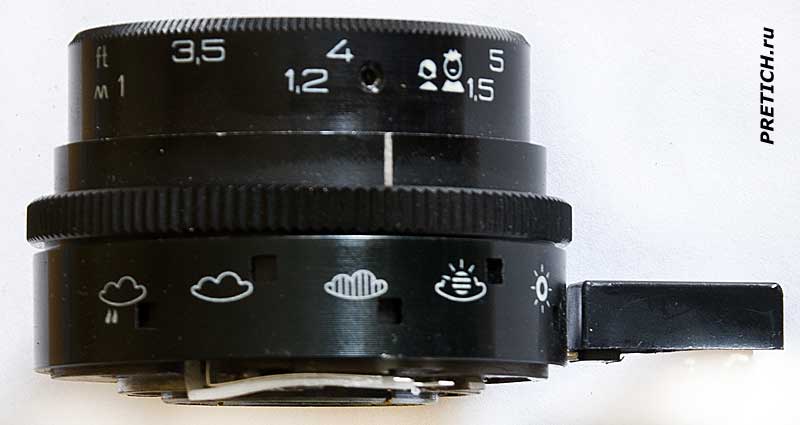

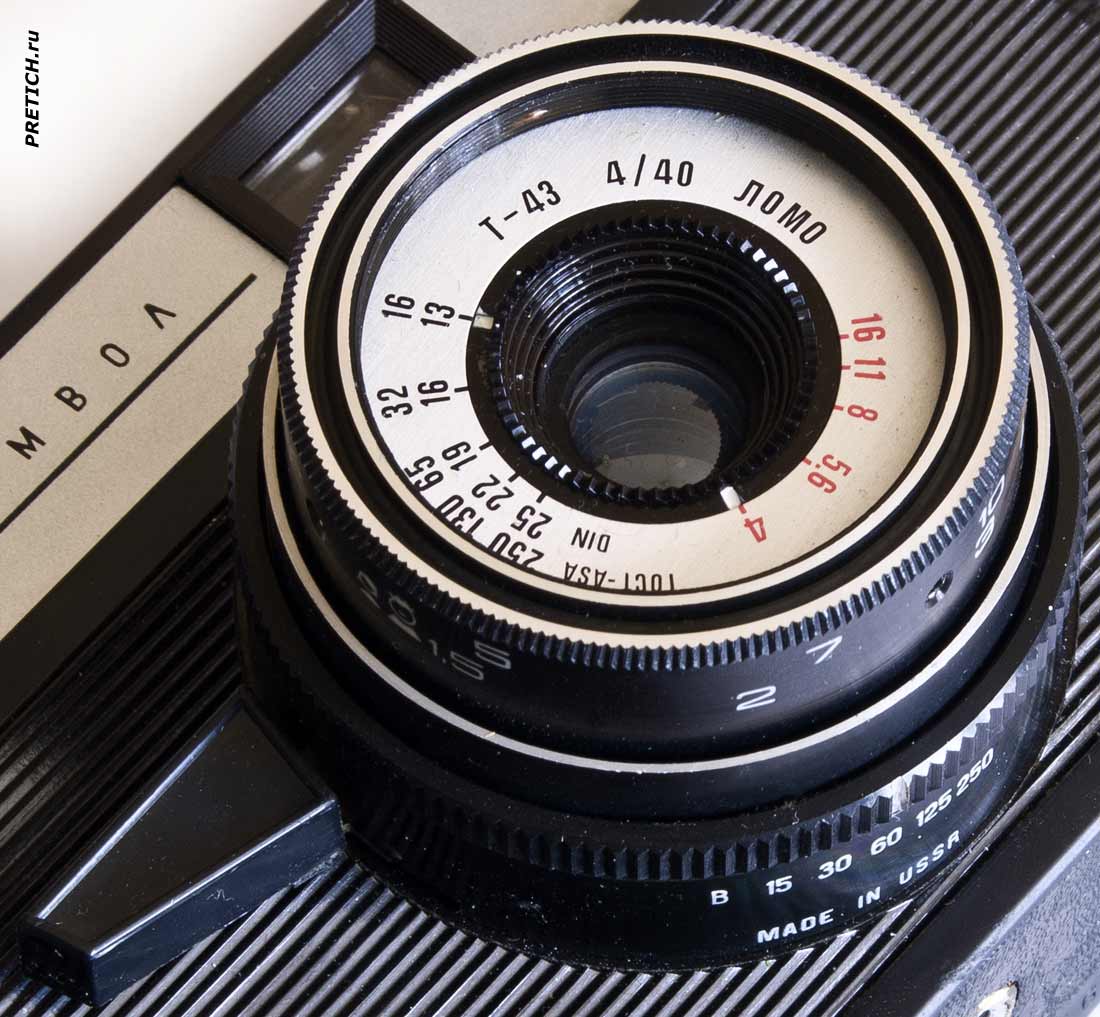

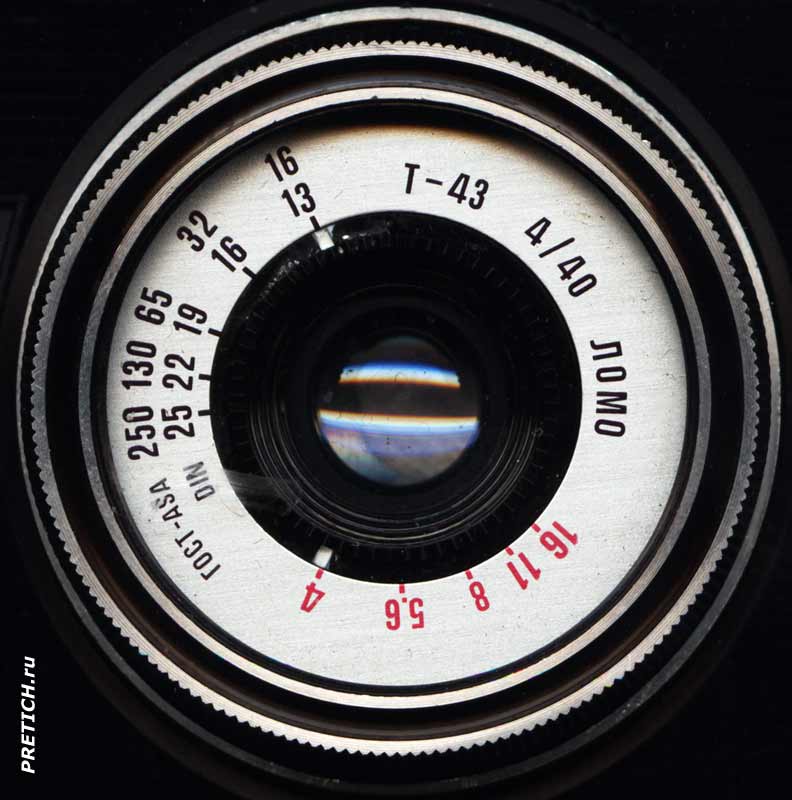

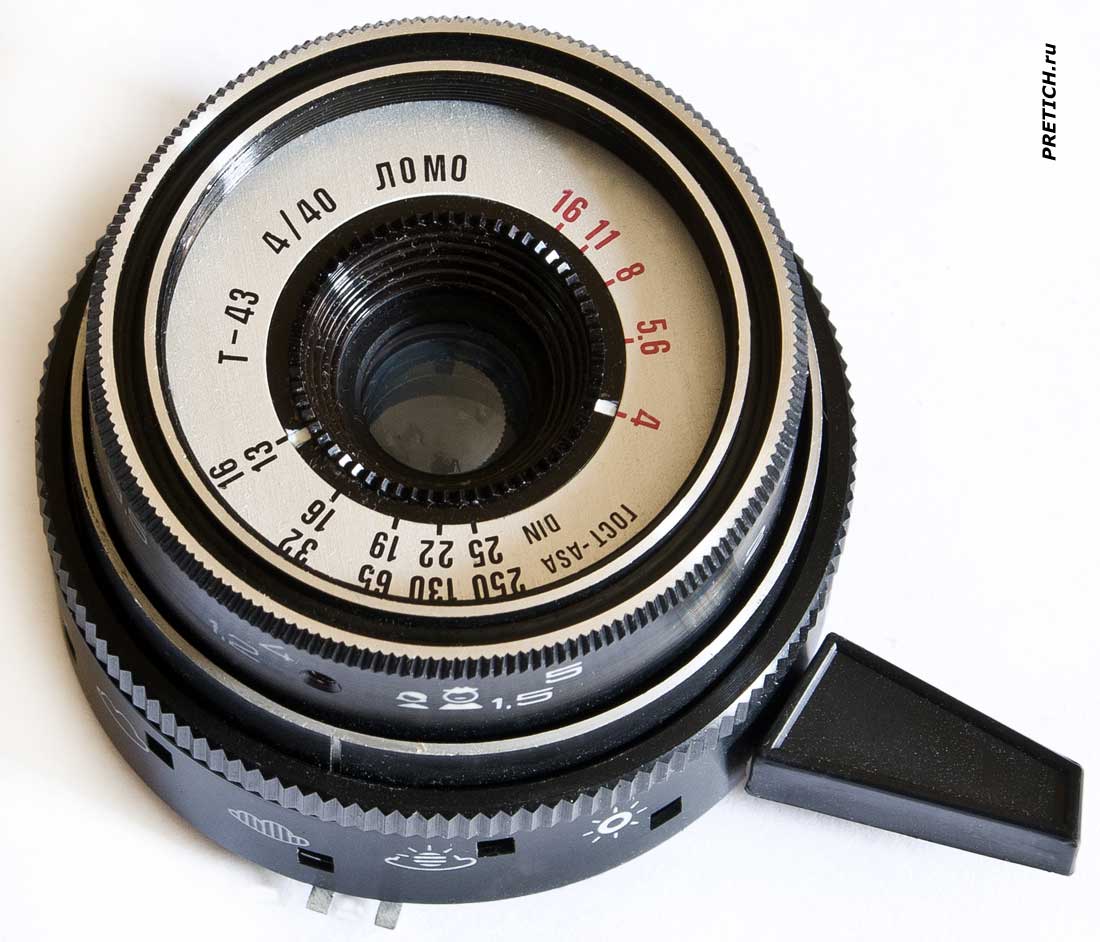

Внешний вид объектива вы можете видеть на фото. На передней части, помимо маркировки, кольцо регулировки диафрагмы и шкала диафрагм, и шкала светочувствительности пленки. По кругу идут: шкала дистанций, шкала символов погоды, и кольцо установки, шкала выдержек... Сбоку спусковой рычаг. Характеристики и прочие данные вы можете найти в инструкции по эксплуатации, поэтому я на этих моментах останавливаться не буду. Основные материалы, из которых изготовлен объектив - алюминий, сталь, латунь, пластмасса, ну и конечно стекло оптики.

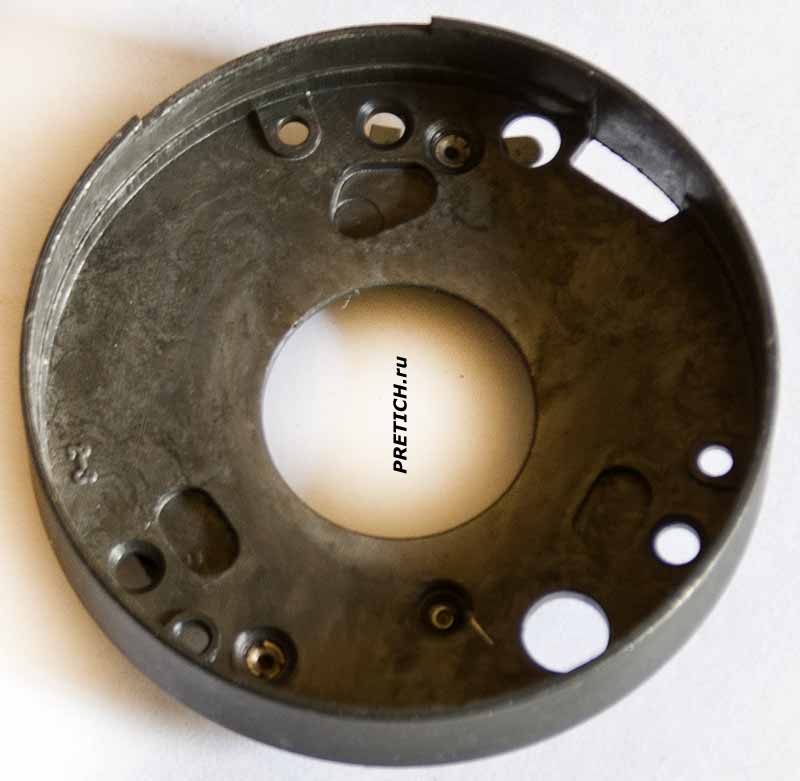

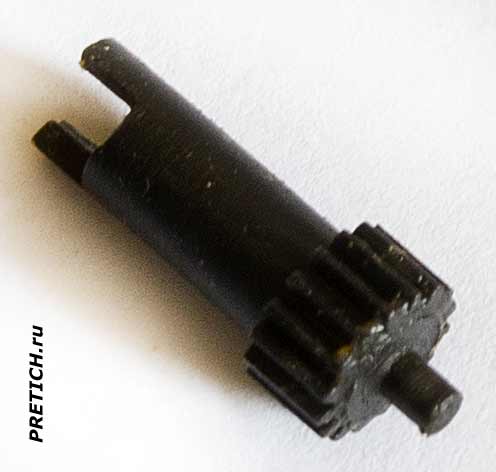

Обратная сторона объектива Т-43 4/40. Алюминиевая отливка, спусковой рычаг с пружиной... выступающие контакты - идут на синхронизатор вспышки. Выступающий шток с шестерней - через нее и происходит взвод затвора.
Этот шток просто вытаскивается...

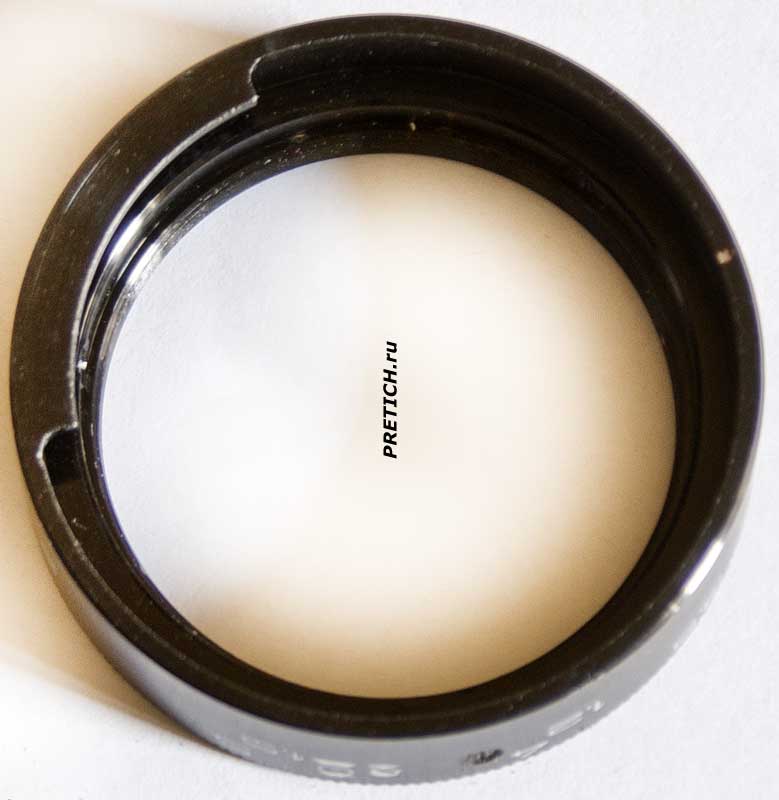

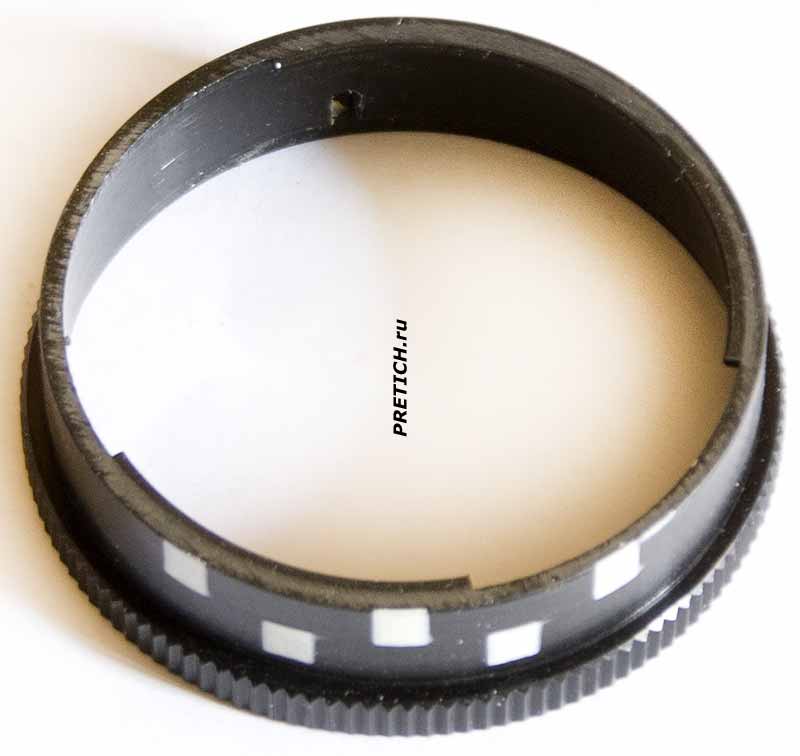

Выкручиваем латунное резьбовое кольцо, снимаем алюминиевое внешнее кольцо...

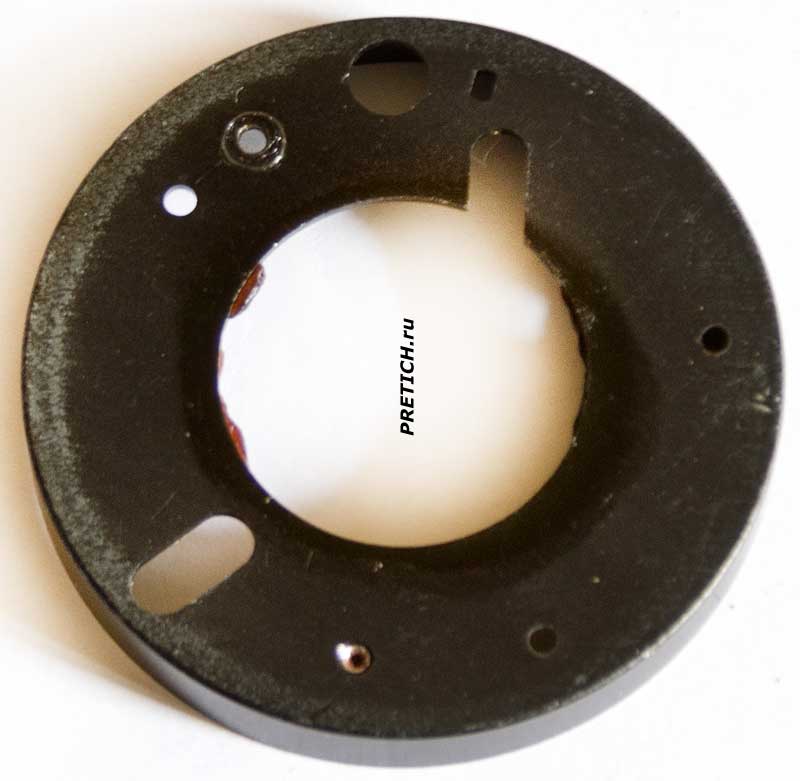

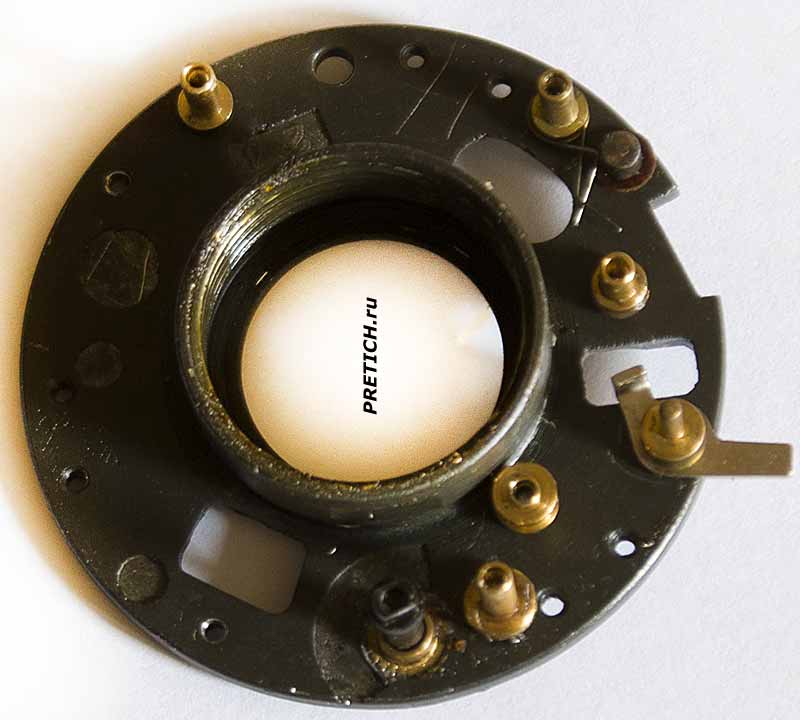

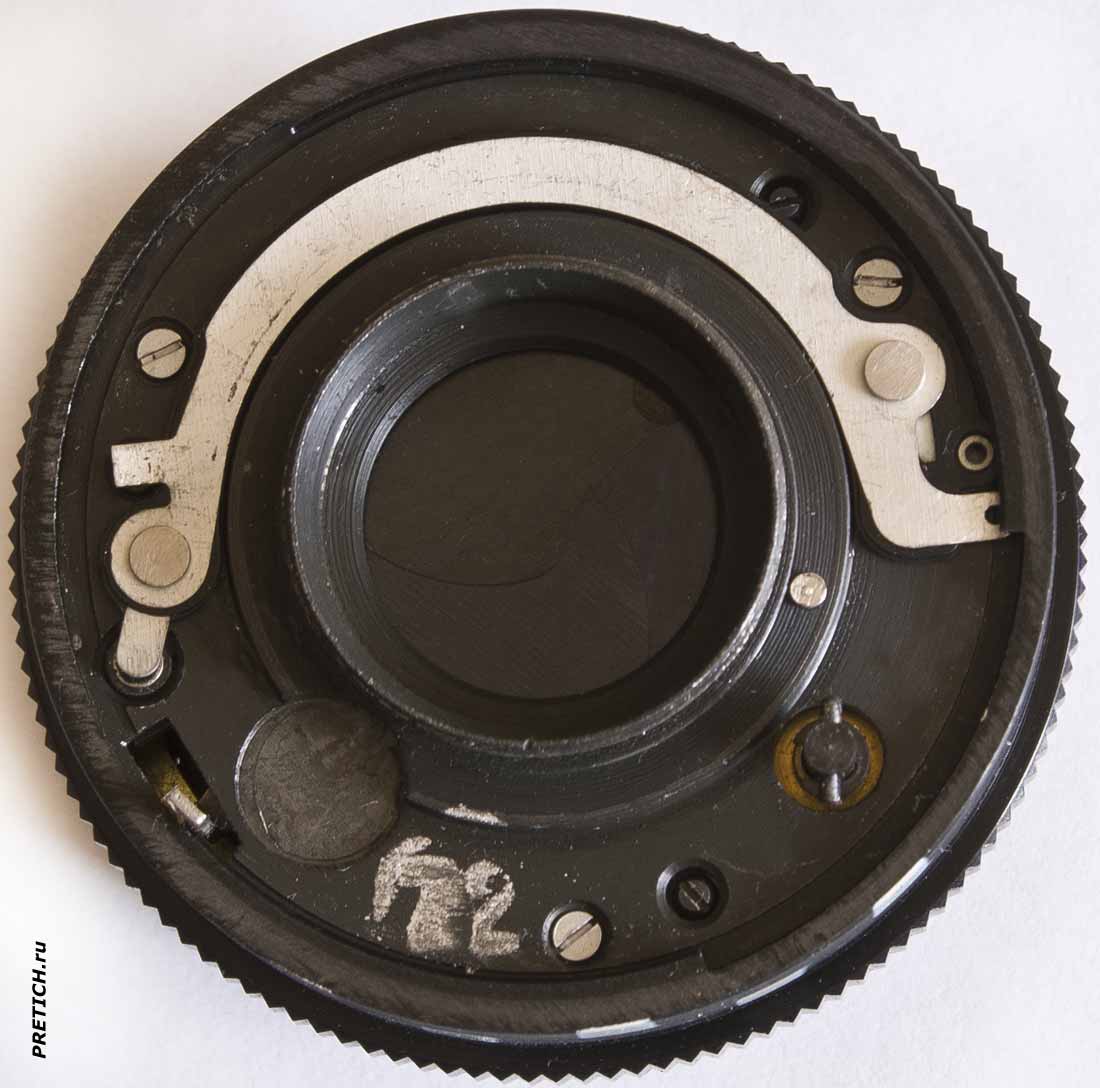

Это диск из алюминия же, на нем спусковой рычаг затвора с пружиной, с обратной стороны мы видим контакты для синхронизатора.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

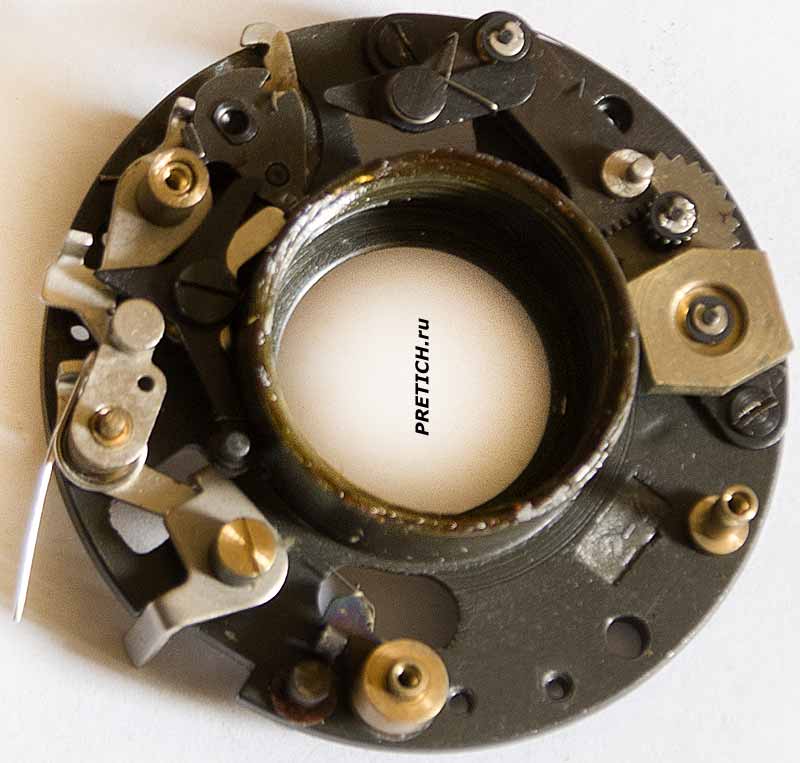

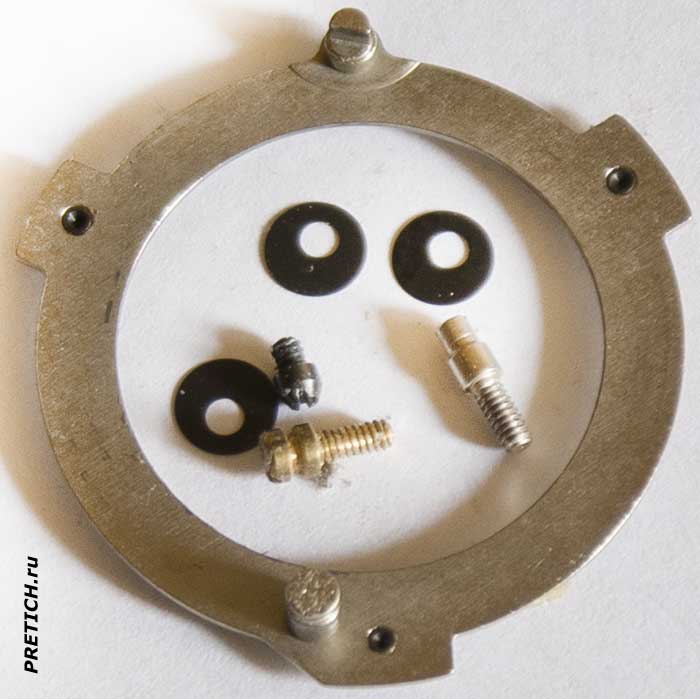

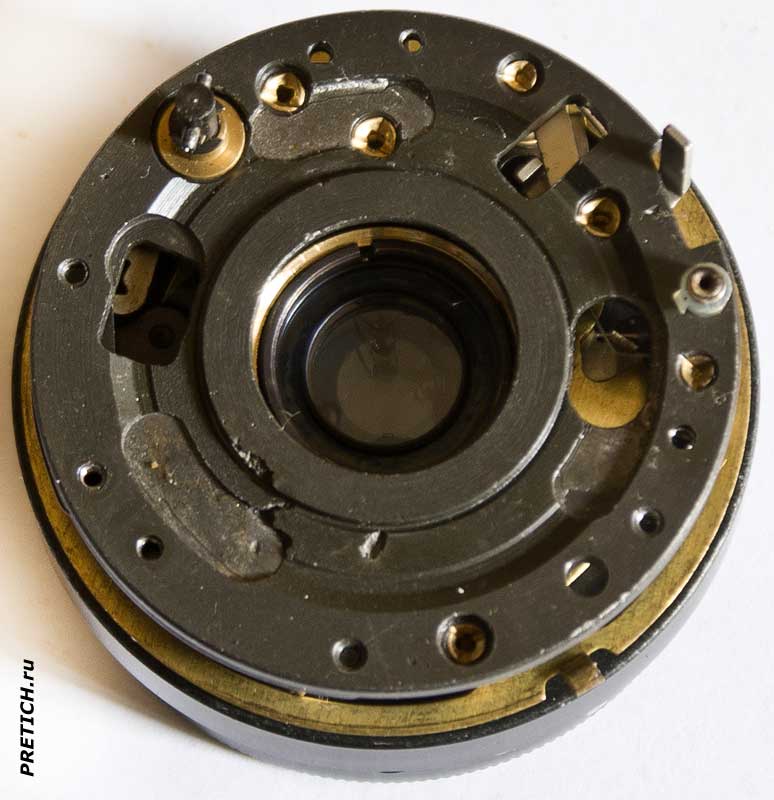

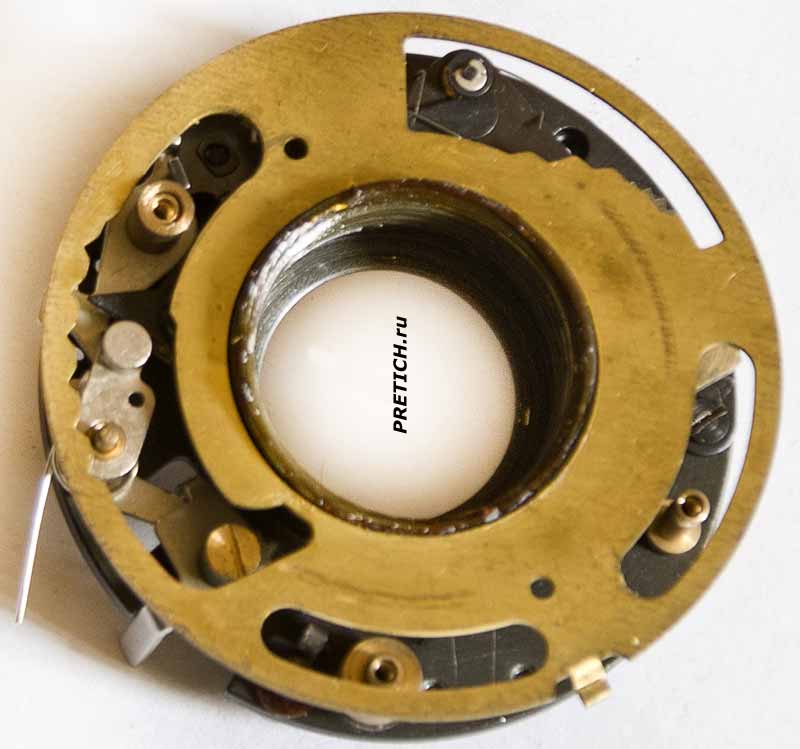

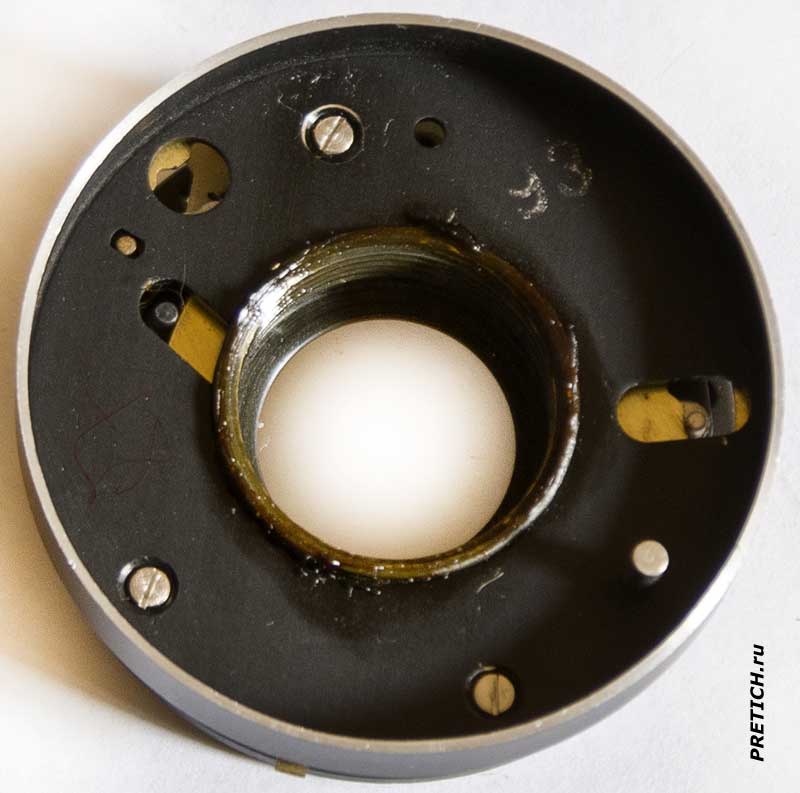

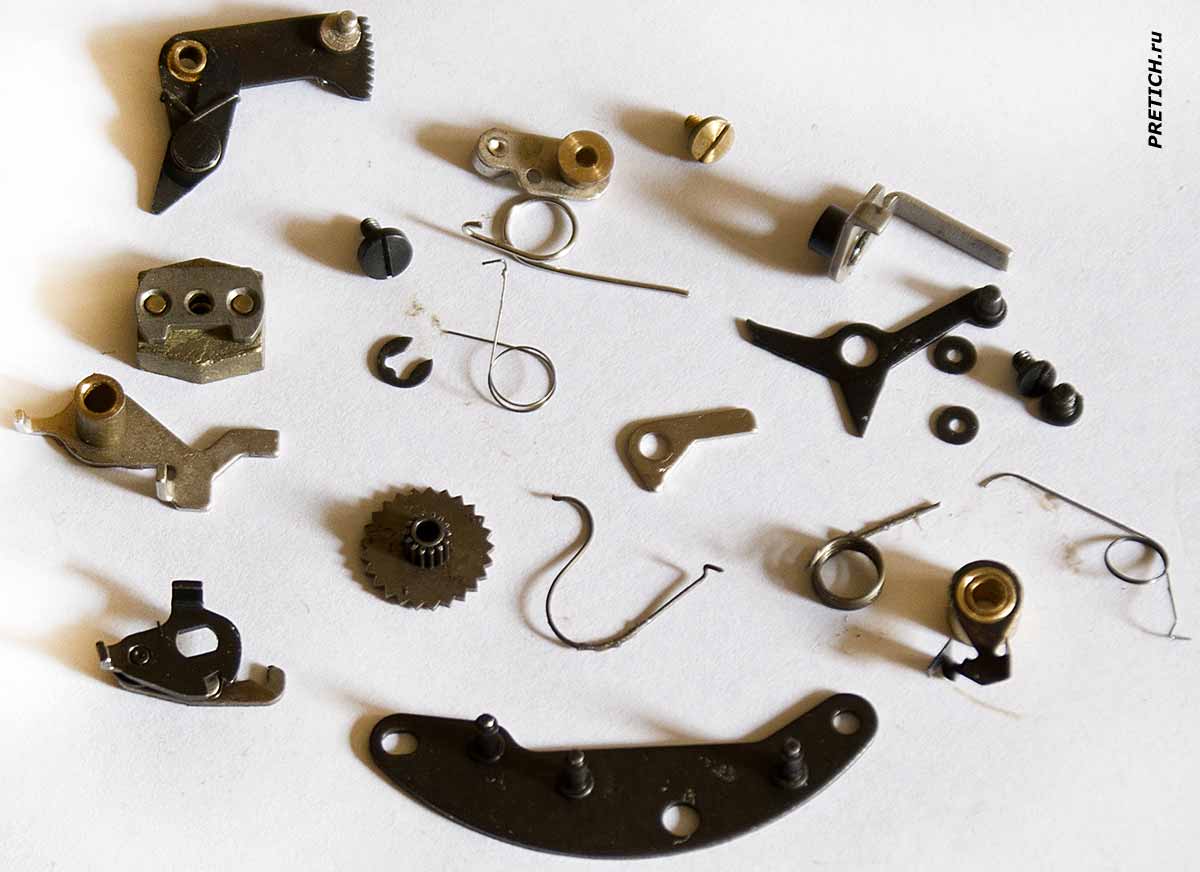

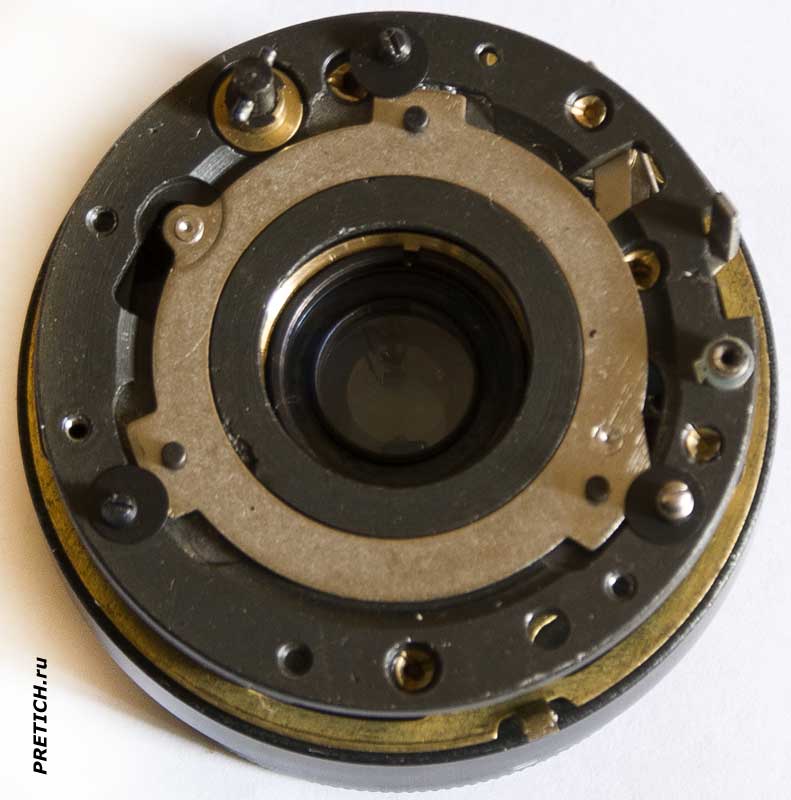

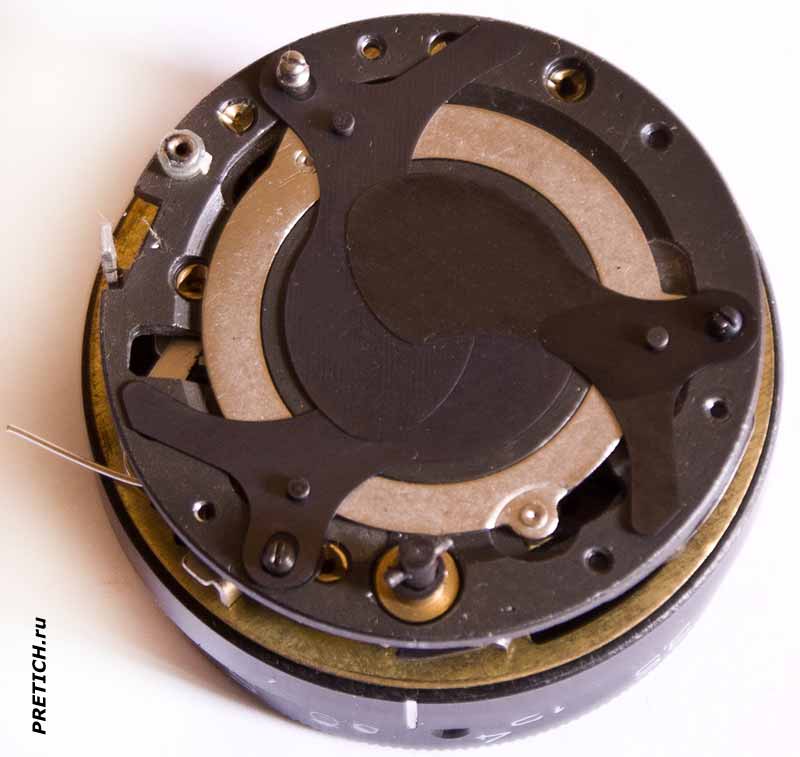

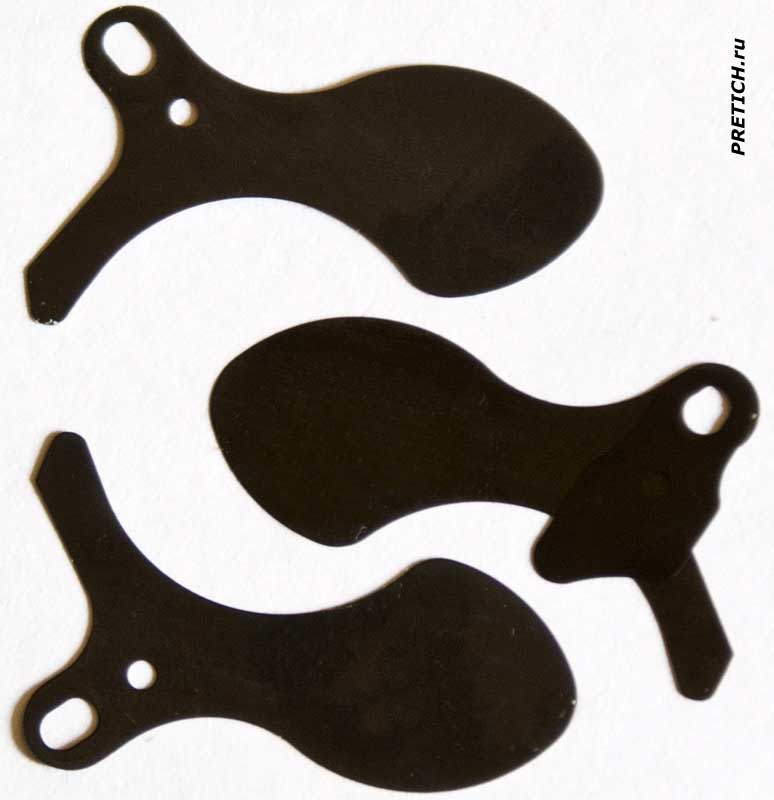

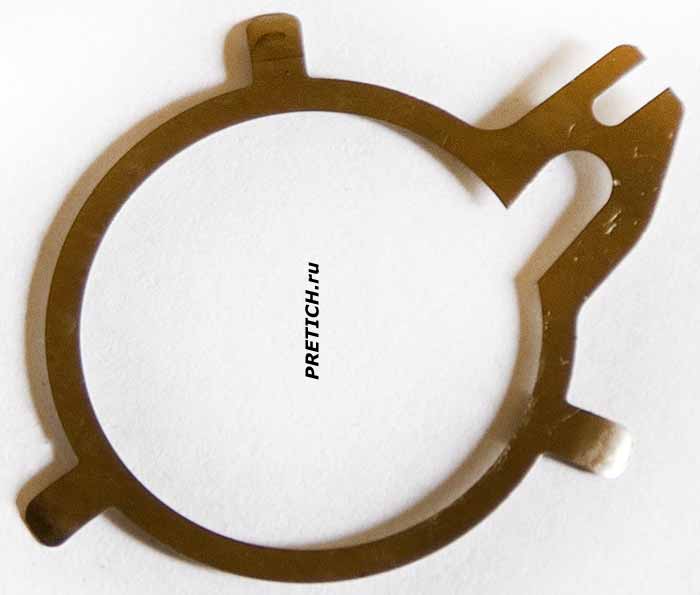

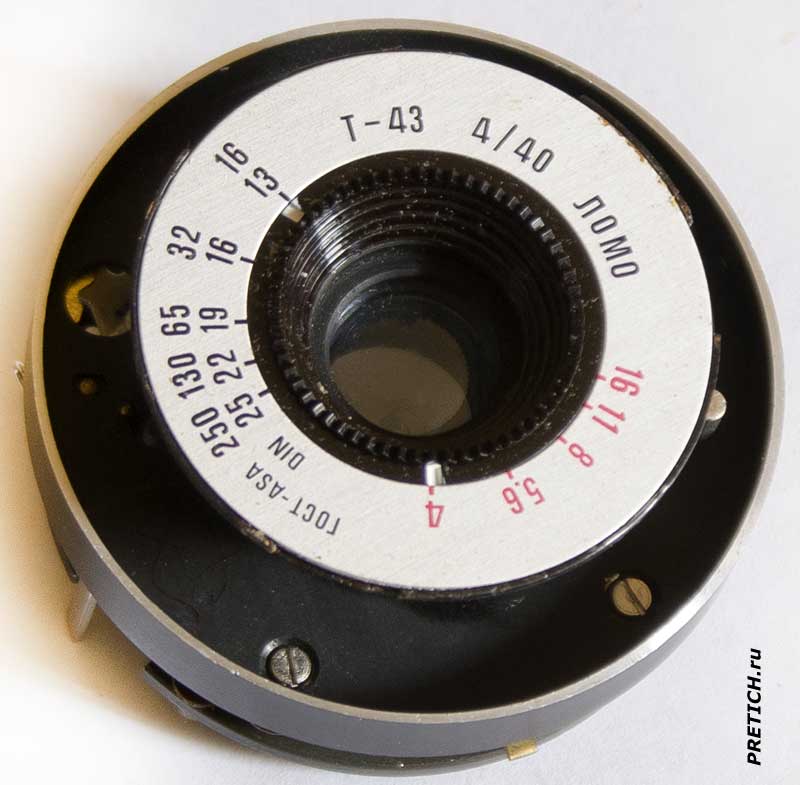

А здесь мы уже приступаем к разборке самого затвора - объектив тот же, что и на Смене-8М, но затворы разные... Внешнее кольцо объектива - выкручиваем четыре винта и снимаем. Алюминиевый диск со шкалами диафрагм - просто приклеен.
|
|
|
|
|
|

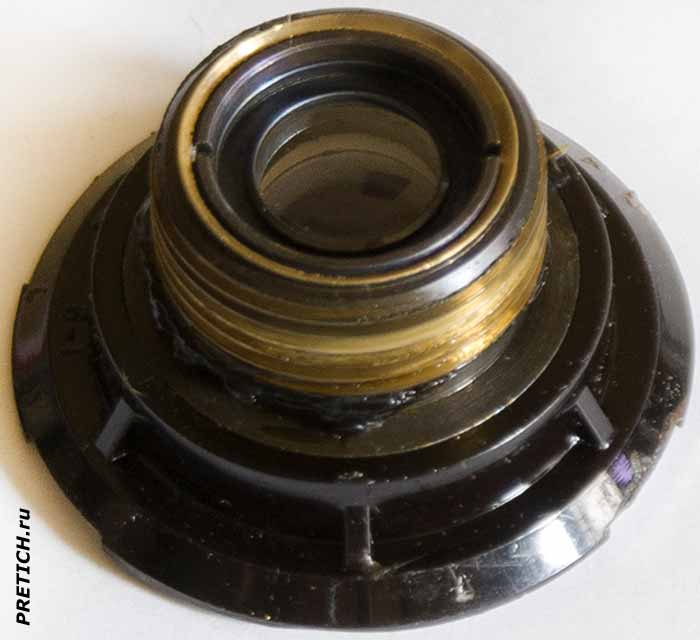

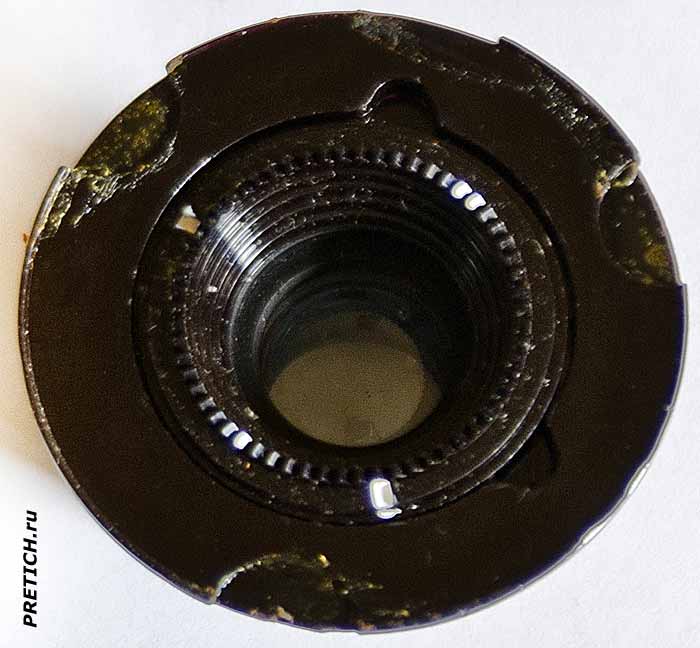

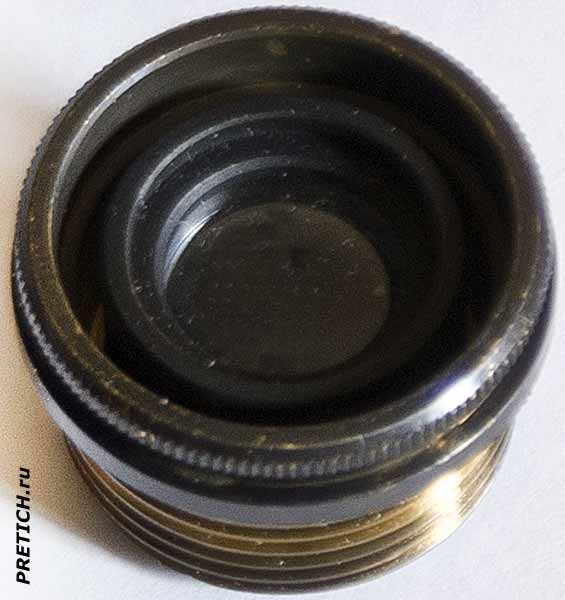

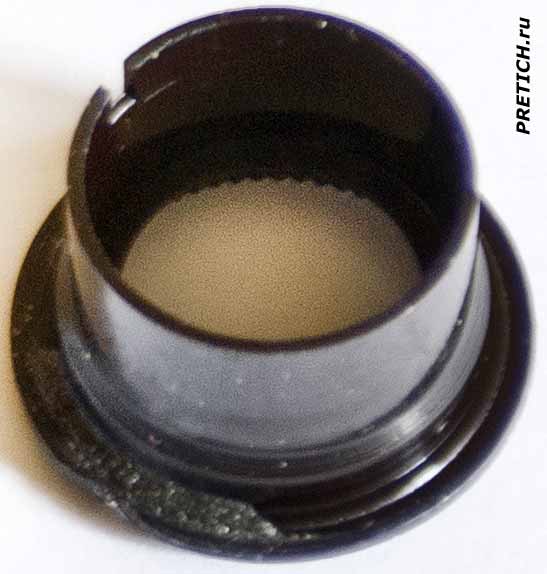

Вот сам объектив - на внешней стороне пластмассовая несъемная насадка (я ее просто сломал). Пластмассовая втулка - ею выставляем размер диафрагмы... Сам объектив Т-43 4/40 ЛОМО, как уже говорил, совершенно идентичен тому, который я разбирал в прошлой статье о Смене-8М, потому повторяться не буду.
В заключение обзора фотоаппарата Смена-Символ, скажем несколько слов. Этот фотоаппарат многие ошибочно принимают как дальнейшую модернизацию Смены-8М, на самом деле они производились одновременно. Смена-Символ должна была сочетать в себе все достоинства Смены-8М, плюс дополнительные удобства - взвод затвора с одновременной протяжкой ленты на один кадр. Это конечно, было несомненное удобство. Видоискатель также стал более симпатичным и главное более удобное его расположение. Однако пропала такая ценная возможность - съемка с помощью спускового тросика, что очень огорчило тогдашних любителей селфи... Я не знаю чем руководствовались конструктора ЛОМО, когда часть корпуса решили делать не из карболита, а из полистирола, может быть снижением веса и снижением себестоимости? Но этот шаг, на мой взгляд, стал минусом.
В общем и целом этот фотоаппарат был хорошо принят фотографами-любителями, как у нас в стране, так и за рубежом. Но все же этих фотоаппаратов было выпущено намного меньше, чем Смена-8М. До наших дней их дожило и того меньше, хотя, разумеется, Смена-Символ никак не может считаться редкостью.
На Белорусском оптико-механическом заводе - БелОМО - с 1974 по 1985 годы выпускался аналогичный фотоаппарат "Вилия" - он был практически копией Смены-Символ, лишь с незначительными внешними, дизайнерскими отличиями... самое большое - смещенное на край гнездо для фотовспышки.
Насчет стоимости... здесь я точных данных не имею. Но есть так сказать "устные свидетельства", что Смена-Символ в начале 70-х годов стоила 15 рублей, затем ее стоимость поднялась до 23, а вначале 90-х она стоила уже 25 рублей...
Я также не нашел ни одного отсканированного "Руководства по эксплуатации"... Если мне оно попадется, я его обязательно отсканирую и выложу...
На этом все.
