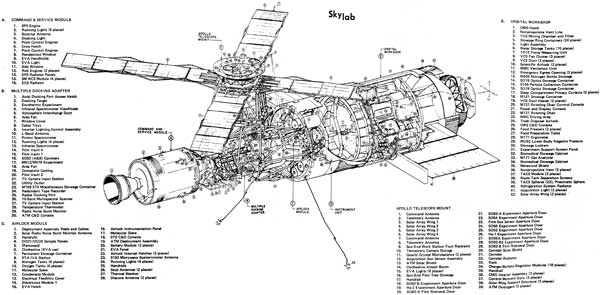

Орбитальная станция «Скайлэб»: 1 — главный блок; 2 — панели с солнечными элементами; 3 — приборный отсек; 4 — шлюзовый отсек; 5 — стыковочный отсек; 6 — причалы; 7 — астрономический блок; — система его крепления; 9 — командный отсек основного блока корабля «Аполлон»; 10 — его служебный отсек
14 мая 1973 г. была выведена на орбиту высотой 435 км и наклоном 50° американская орбитальная станция «Скайлэб», массой 77 т (включая 26 т расходуемых запасов). Ракетой-носителем служила «Инт-21», т. е. «укороченная» лунная ракета «Сатурн-5» (ее две первые ступени). Станция состояла из следующих четырех основных частей (рис):
1) главный блок длиной 15 м и диаметром 6,5 м, представляющий собой переоборудованную третью ступень S-IVB ракеты «Сатурн-5», водородный бак которой разделен решетчатой перегородкой на лабораторный (передний) и бытовой (задний) отсеки; решетка служит полом для обоих отсеков (космонавты ходят по нему, цепляясь за ячейки каблуками ботинок); универсальный стыковочный переходник с двумя причалами — продольным и запасным поперечным, содержащий пульт управления различными бортовыми системами; шлюзовая камера с люком для выхода в открытый космос, содержащая также некоторые вспомогательные системы; блок ATM («Apollo Telescope Mount») с астрономической аппаратурой (главным образом телескопы для наблюдения Солнца), собственной энергетической установкой и силовыми гироскопами системы стабилизации (точность системы 2,5"); блок управляется дистанционно из стыковочного переходника; он спроектирован на базе взлетной ступени лунного посадочного отсека корабля «Аполлон».
В процессе выведения станции из-за вибраций преждевременно отошел от корпуса метеорный и теплозащитный экран, обломки которого затем уничтожили одну из двух панелей солнечных батарей главного блока и не позволили раскрыться второй панели.
25 мая 1973 г. корабль «Аполлон», запущенный ракетой-носителем «Сатурн-IB», доставил на станцию «Скайлэб» первый экипаж из трех человек. Вместе с пристыкованным кораблем «Аполлон» масса станции теперь составляла 90 т, длина — 35 м, объем помещений с искусственной атмосферой — более 300 м3. Экипаж произвел ремонт станции: был установлен наружный экран, приостановивший нагрев станции, и при выходе в космос удалось раскрыть уцелевшую панель солнечных элементов, что разрешило энергетический кризис на борту. После 28 суш 49 мин пребывания в космосе экипаж 22 июня вернулся на Землю в том же корабле «Аполлон», который доставил его на станцию.
Второй экипаж прибыл на станцию «Скайлэб» 28 июля 1973 г. и провел на ней 59 сут, вернувшись на Землю 26 сентября. Маневрирование при спуске производилось с помощью маршевого и двух из четырех блоков вспомогательных двигателей основного блока корабля «Аполлон», так как из двух других блоков один вышел из строя еще при стыковке 28 июля, а другой — 2 августа.
16 ноября 1973 г. на станцию «Скайлэб» прибыл третий экипаж (как и предыдущие, из трех человек), возвратившийся на Землю 8 февраля 1974 г., после 84-суточного полета.
Три экипажа успешно выполнили обширные программы, включавшие медико-биологические, эксплуатационные, технические эксперименты и, самое главное, ценные исследования природных ресурсов Земли и астрофизические наблюдения, включая уникальные наблюдения Солнца, а также кометы Когоутека в момент прохождения ее через перигелий в конце декабря 1973 г. — начале января 1974 г. (Обработка полученных данных может потребовать десятков лет.) Немало времени было затрачено на ремонтные работы внутри и вне станции.
Первоначальные американские планы предусматривали «мокрый» вариант запуска станции «Скайлэб», при котором ее отдельные блоки должны были выводиться на орбиту с помощью ракет «Сатурн-IB». Вторая ступень S-IVB одной из них должна была на орбите освободиться от остатков топлива и сжатых газов и в результате переоборудования (частично на Земле, частично в космосе) превратиться в главный блок станции. Но наличие мощной ракеты «Сатурн-5», «сухая» третья ступень S-IVB которой могла бы выйти на орбиту в качестве полезной нагрузки, заставило предпочесть иной, более простой вариант.
Один из отсеков станции Скайлэб - "Третий этаж"...
Почтовая марка с изображением орбитальной станции
В. И. Левантовский
"Механика космического полёта в элементарном изложении"
"Наука" ©1974
OCR и редакторская обработка 2005
***
Соединенные Штаты Америки очень сильно отставали от СССР по части создания орбитальных космических станций. По сути у них была всего лишь одна такая станция - Скайлэб. Причина была в том, что американские конструктора не сумели достаточно решить некоторые компоненты, например эффективные модули системы жизнеобеспечения. По сей день МКС и китайские научные станции используют советские конструктивные решения...
Другая причина, почему США не сумели достичь здесь каких-то успехов - стоимость. Стоимость создания и содержания (поддерживание в работоспособном состоянии), эксплуатация таких космических объектов чрезвычайно высока. НАСА не смогли получить такого финансирования. В то время Америка нагнетала гонку вооружений и бросала все средства на это. Во времена правления президента Рейгана, когда была инициирована программа СОИ и один за другим рождались проекты "Звездных войн" (не киношных), была попытка возродить американские орбитальные космические станции. Но было уже поздно - США безнадежно отстали от СССР.
+ Щелкните по рисунку, чтобы увеличить!

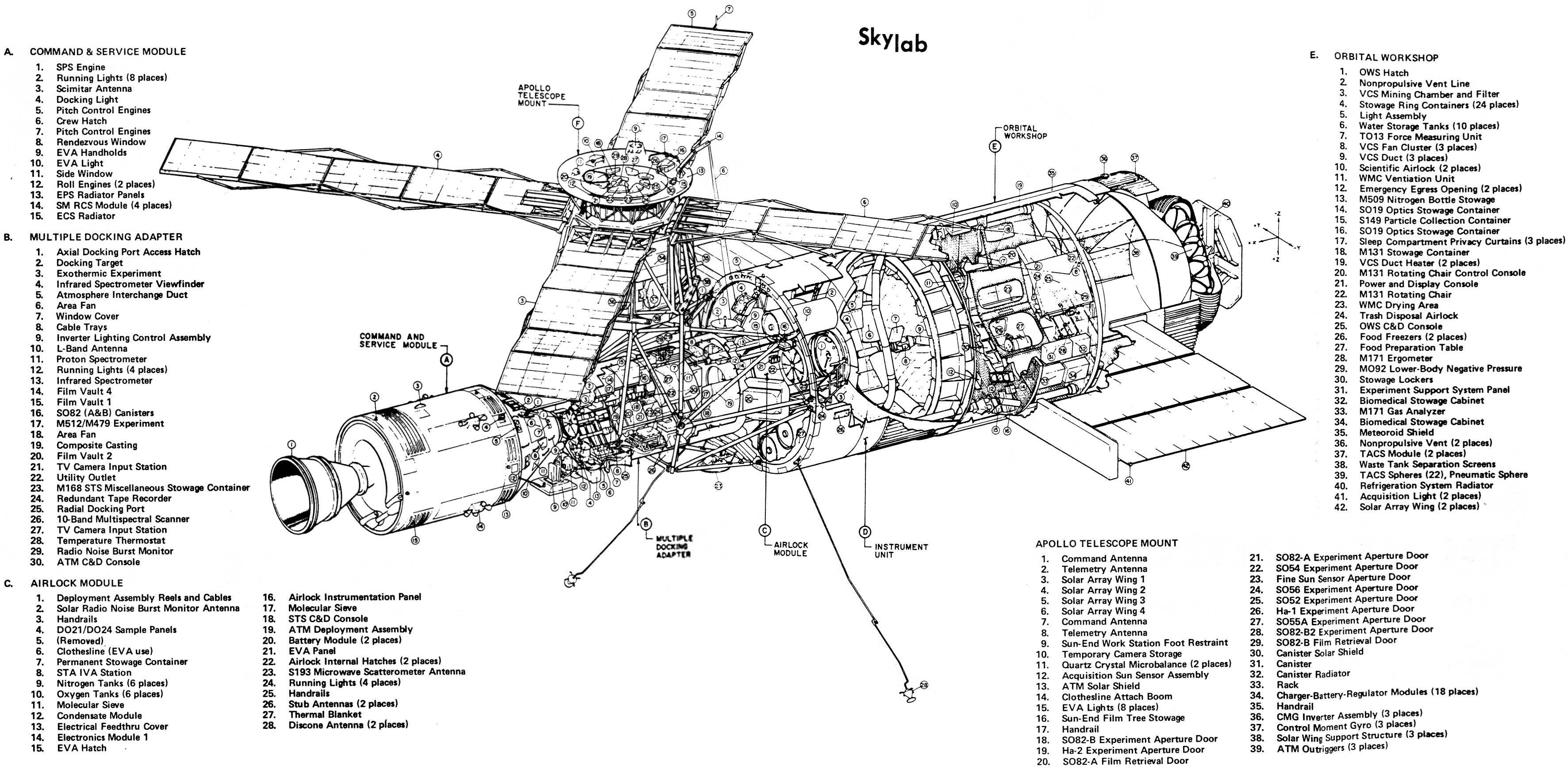

1. Сопло двигателя SPS, 2. Габаритные огни (8 штук), 3. Scimitar антенна, 4. Причальные (стыковочные) огни, 5. 7. Двигатели управления и коррекции, 6. Переходной люк, 8. Носовые иллюминаторы корабля «Аполлон», 9. Опроры EVA, 10. Освещение EVA, 11. Боковой иллюминатор, 12 Roll Engines (2 places), 13. EPS Radiator Panels, 14. SM RCS Module (4 places), 15. ECS Radiator
1. Axial Docking Port Access Hatch, 2. Docking Target, 3. Exothermic Experiment, 4. Infrared Spectrometer Viewfinder, 5. Atmosphere Interchange Duct, 6. Area Fan, 7. Window Cover, 8. Cable Trays, 9. Inverter Lighting Control Assembly, 10. L-Band Antenna 11. Proton Spectrometer, 12. Running Lights (4 places), 13. Infrared Spectrometer, 14. Film Vault 4, 15. Film Vault 1, 16. SO82 (A&B) Canisters, 17. M512/M479 Experiment, 18 Area Fan, 19. Composite Casting, 20. Film Vault 2, 21. TV Camera Input Station, 22. Utility Outlet, 23. M168 STS Miscellaneous Stowage Container, 24. Redundant Tape Recorder, 25. Radial Docking Port, 26. 10-Band Multispectral Scanner, 27. TV Camera Input Station, 28. Temperature Thermostat, 29. Radio Noise Burst Monitor, 30. ATM C&D Console
1. Deployment Assembly Reels and Cables, 2. Solar Radio Noise Burst Monitor Antenna, 3. Handrails, 4. DO21/DO24 Sample Panels, 5. (Removed) 6. Clothesline (EVA use), 7. Permanent Stowage Container, 8. STA IVA Station, 9. Nitrogen Tanks (6 places), 10. Oxygen Tanks (6 places), 11. Molecular Sieve, 12. Condensate Modulo, 13. Electrical Feedthru Cover, 14. Electronics Module 1, 15. EVA Hatch, 16. Airlock Instrumentation Panel, 17. Molecular Sieve, 18. STS C&D Console, 19. ATM Deployment Assembly, 20. Battery Module (2 places), 21. EVA Panel, 22. Airlock Internal Hatches (2 places), 23. S193 Microwave Scatterometer Antenna, 24. Running Lights (4 places), 25. Handrails, 26. Stub Antennas (2 places), 27. Thermal Blanket, 28. Discone Antenna (2 places)
1. Command Antenna, 2. Telemetry Antenna, 3. Solar Array Wing 1, 4. Solar Array Wing 2, 5. Solar Array Wing 3, 6. Solar Array Wing 4, 7. Command Antenna, 8. Telemetry Antenna, 9. Sun-End Work Station Foot Restraint, 10. Temporary Camera Storage, 11. Quartz Crystal Microbalance (2 places), 12. Acquisition Sun Sensor Assembly, 13. ATM Solar Shield, 14. Clothesline Attach Boom, 15. EVA Lights (8 places), 16. Sun-End Film Tree Stowage, 17. Handrail, 18. SO82-B Experiment Aperture Door, 19. Ha-2 Experiment Aperture Door, 20. SO82-A Film Retrieval Door
1. OWS Hatch, 2. Nonproputsive Vent Line, 3. VCS Mining Chamber and Filter, 4. Stowage Ring Containers (24 places), 5. Light Assembly, 6. Water Storage Tanks (10 places), 7. TO13 Force Measuring Unit, 8. VCS Fan Cluster (3 places), 9. VCS Duct (3 places), 10. Scientific Airlock (2 places), 11. WMC Ventiation Umt, 12. Emergency Egress Opening (2 places), 13. M509 Nitrogen Bottle Stowage, 14. SO19 Optics Stowage Container, 15. S149 Particle Collection Container, 16. SO19 Optics Stowage Container, 17. Steep Compartment Privacy Curtains (3 places), 18. M131 Stowage Container, 19. VCS Duct Heater (2 places), 20. M131 Rotating Chair Control Console, 21. Power and Display Console, 22. M131 Rotating Chair, 23. WMC Drying Area, 24. Trash Disposal Airlock, 25. OWS C&D Console, 26. Food Freezers (2 places), 27. Food Preparation Table, 28. M171 Ergometer, 29. MO92 Lower-Body Negative Pressure, 30. Stowage Lockers, 31. Experiment Support System Panel, 32. Biomedical Stowage Cabinet, 33. M171 Gas Analyzer, 34. Biomedical Stowage Cabinet, 35. Meteoroid Shield, 36. Nonpropulsive Vent 12 places), 37. TACS Module (2 places), 38. Waste Tank Separation Screens, 39. TACS Spheres (22), Pneumatic Sphere, 40. Refrigeration System Radiator, 41. Acquisition Light (2 places), 42. Solar Array Wing (2 places), 21. SO82-A Experiment Aperture Door, 22. SO54 Experiment Aperture Door, 23. Fine Sun Sensor Aperture Door, 24. SO56 Experiment Aperture Door, 25. SO52 Experiment Aperture Door, 26. Ha-1 Experiment Aperture Door, 27. SO55A Experiment Aperture Door, 28. SO82-B2 Experiment Aperture Door, 29. SO82-B Film Retrieval Door, 30. Canister Solar Shield, 31. Canister, 32. Canister Radiator, 34. Charger-Battery-Regulator Modules (18 places), 35. Handrail, 36. CMG Inverter Assembly (3 places), 37. Control Moment Gyro (3 places), 38. Solar Wing Support Structure (3 places), 39. ATM Outriggers (3 places).
***
