Радиоэлектронные разности
Pretich
Здесь всякое такое из электронного хлама, заодно...

===============

pretich.ru/images/articles/1_nkl-singapore_capacitor.jpg

Электролитический конденсатор NKL Singapore Electrolytic 1000µF 16V - 1974 года изготовления. Взят из магнитофона Philips N2221. Конденсатор обтянут пленкой, кроме означенной надписи и указания полярности - "минус", больше ничего нет. Внизу резиновая пробка и выводы.

pretich.ru/images/articles/2_nkl-singapore_capacitor.jpg

Снимаем пленку - она весьма крепкая. Под ней алюминиевый корпус...

pretich.ru/images/articles/3_nkl-singapore_capacitor.jpg

На верхней стороне нет насечек, цветными фломастерами нарисованы полоски - знак проверки на качество (сборщиками аппарата).

pretich.ru/images/articles/4_nkl-singapore_capacitor.jpg

Берем бокорезы и вскрываем корпус - алюминий очень тонкий... изнутри на верхней крышке насечек также нет...

pretich.ru/images/articles/5_nkl-singapore_capacitor.jpg

Это сам конденсатор, без корпуса. Запах не самый приятный... однако, несмотря на возраст, внутри все еще влажно... электролит не высох.

pretich.ru/images/articles/6_nkl-singapore_capacitor.jpg

Разматываем ленты и изоляционные прокладки - все как обычно...

pretich.ru/images/articles/7_nkl-singapore_capacitor.jpg

А это пробка из резины и выводы, к которым приклепаны ленты - анода и катода...

У этого конденсатора достаточно приличный возраст, потому измеряем мультиметром его емкость, она составляет 923 мкФ, что вполне нормально, на мой взгляд.



***
Изменил(а) Watson, 31-01-2023 12:08

zoll
Из книги 60-х годов "Практикум по электротехнике" - условные обозначения радиодеталей на схемах, старые и новые:

pretich.ru/forum/attachments/ddddd_ussr_kkjjkj-0001.jpg

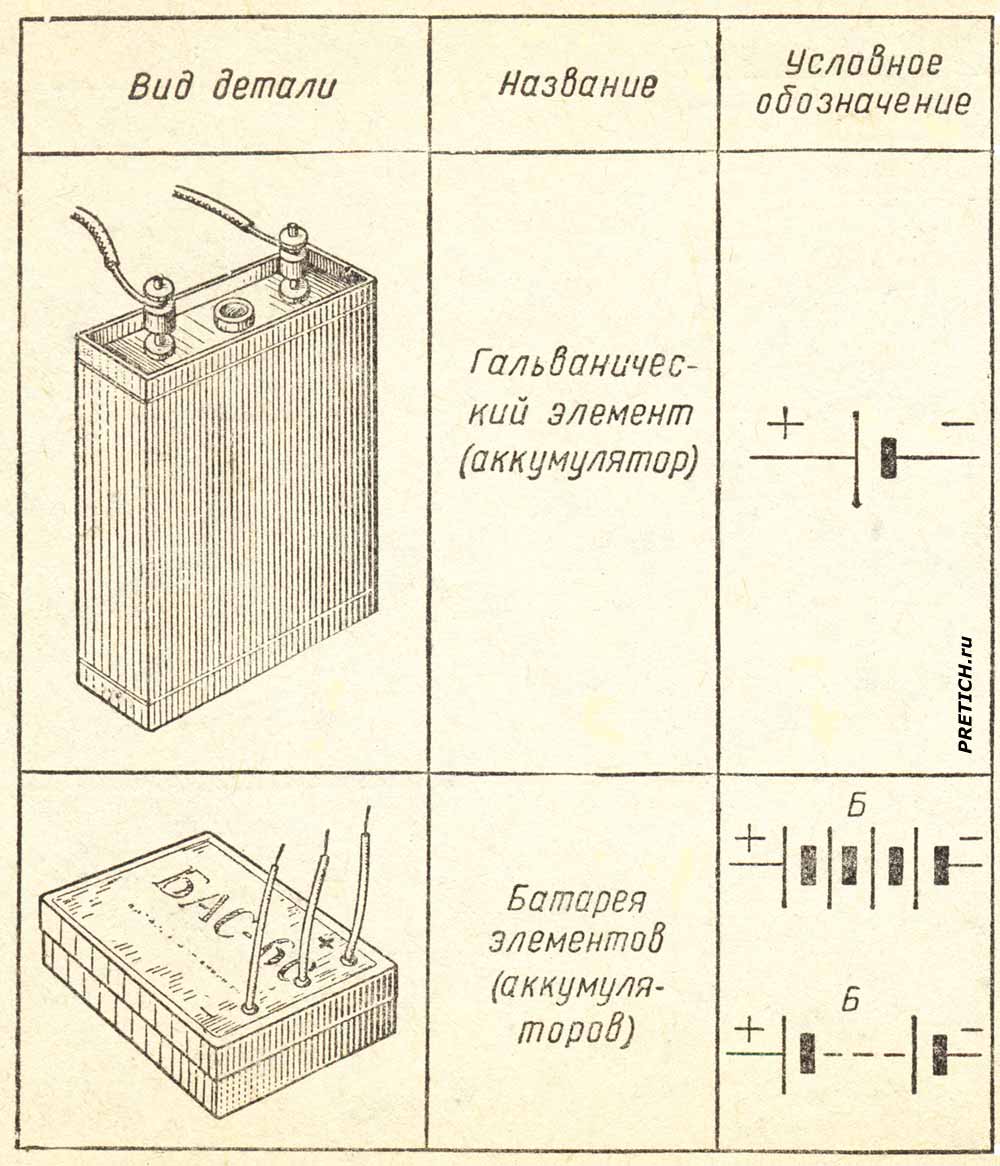

Гальванический элемент (аккумулятор) и батарея элементов (аккумуляторов) - БАС-60

pretich.ru/forum/attachments/ddddd_ussr_kkjjkj-0002.jpg

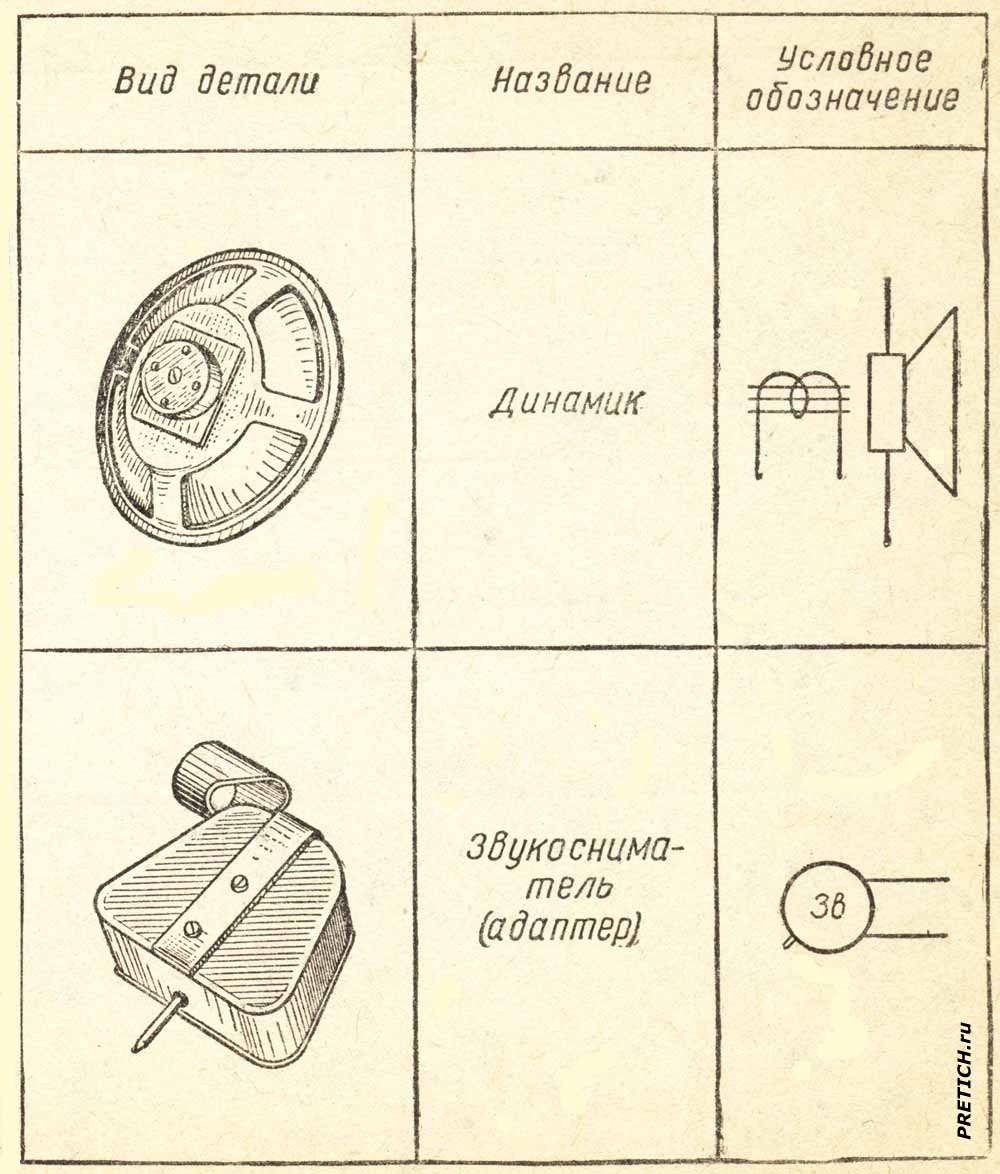

Динамик и звукосниматель (адаптер) - игла патефона...
zoll присоединено следующее:изображения:
ddddd_ussr_kkjjkj-0002.jpg ddddd_ussr_kkjjkj-0001.jpg

zoll

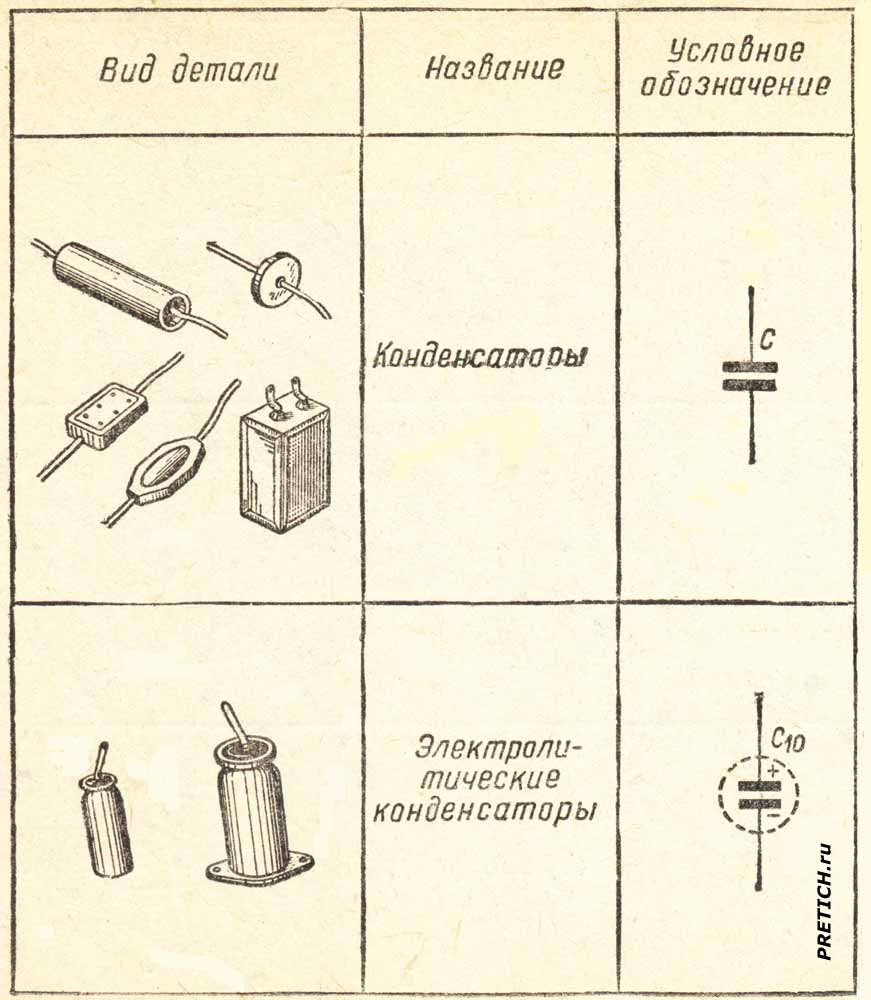

pretich.ru/forum/attachments/ussr_radio_ghfjghfjhg_jjhbvgf_2.jpg
Обозначение на схемах конденсаторов, их внешний вид... И старое обозначение электролитических конденсаторов (60-е годы).

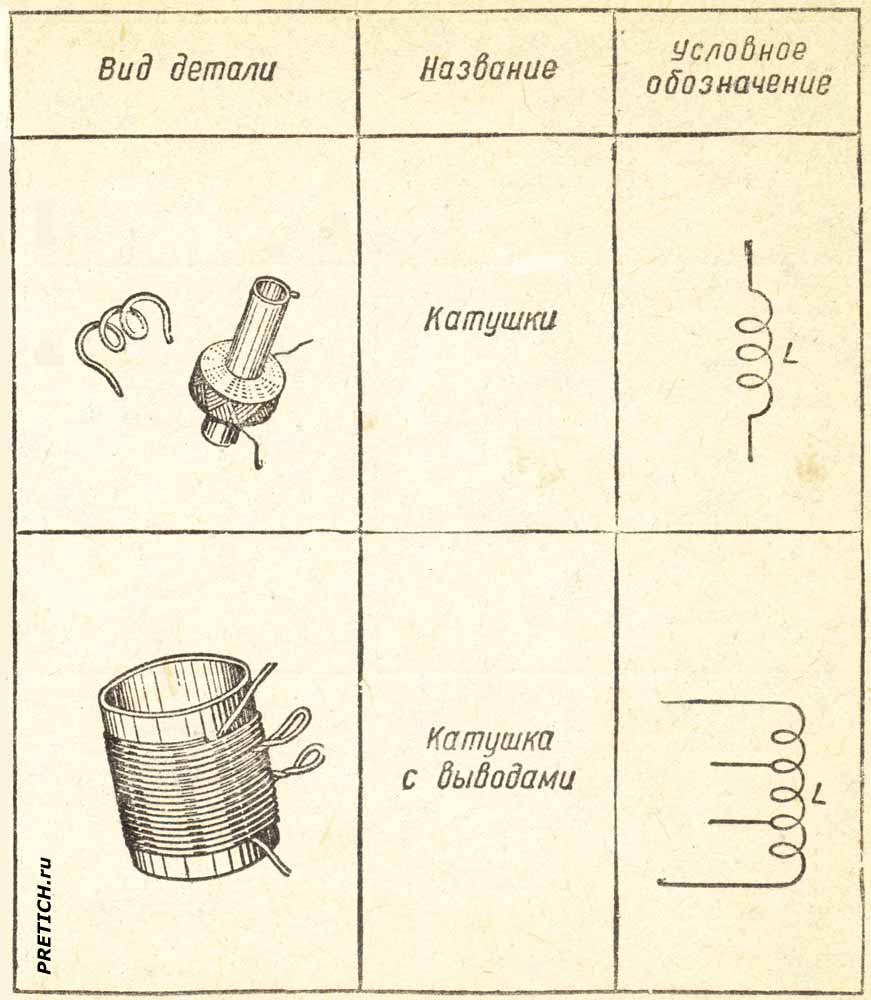

pretich.ru/forum/attachments/ussr_radio_ghfjghfjhg_jjhbvgf_4.jpg
Внешний вид и обозначение на схемах катушек, и катушек с выводами...
zoll присоединено следующее:изображения:
ussr_radio_ghfjghfjhg_jjhbvgf_4.jpg ussr_radio_ghfjghfjhg_jjhbvgf_2.jpg

zoll
Патроны. По своей конструкции патроны делятся на подвесные - для подвешивания на шнуре, потолочные (прямые) для неподвижной установки на потолках и стенные (косые) для прикрепления к стенам. Корпуса патронов изготавливают из карболита - один из видов пластмассы.

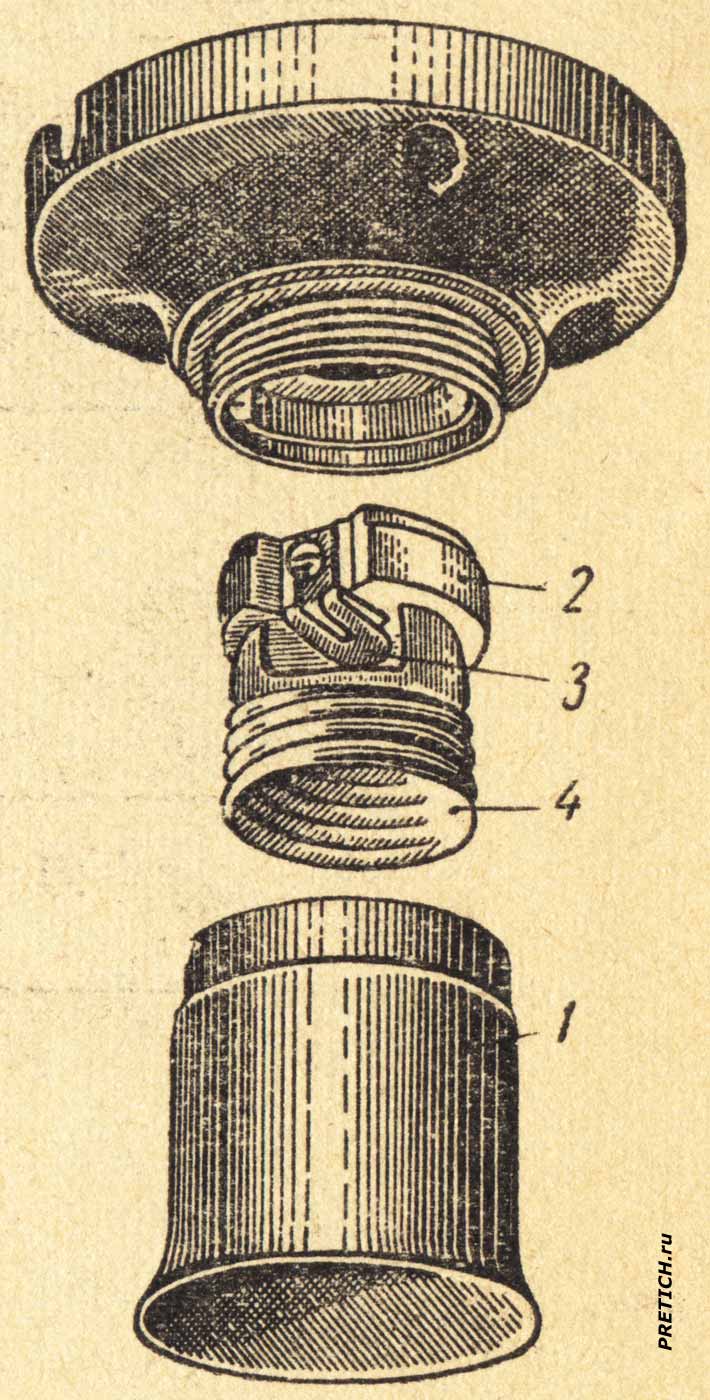

pretich.ru/forum/attachments/ussr_electrotechika_jhjhhj_hhj_12.jpg
Потолочный патрон в разобранном виде.

Патрон состоит из боковой крышки - 1, в которую с одного конца вставляют карболитовый или фарфоровый сердечник - 2, с центральным токоведущим контактом - 3, и металлическим цоколем - 4, с резьбой. Сверху сердечник закрывается у подвесного патрона полукруглой крышкой с отверстием для провода, а у потолочного - основанием. Их соединяют с боковой крышкой патрона при помощи резьбы.
В резьбу цоколя вкручивается лампа, в которую через цоколь и центральный контакт подводится электрический ток.

pretich.ru/forum/attachments/ussr_electrotechika_jhjhhj_hhj_0004.jpg

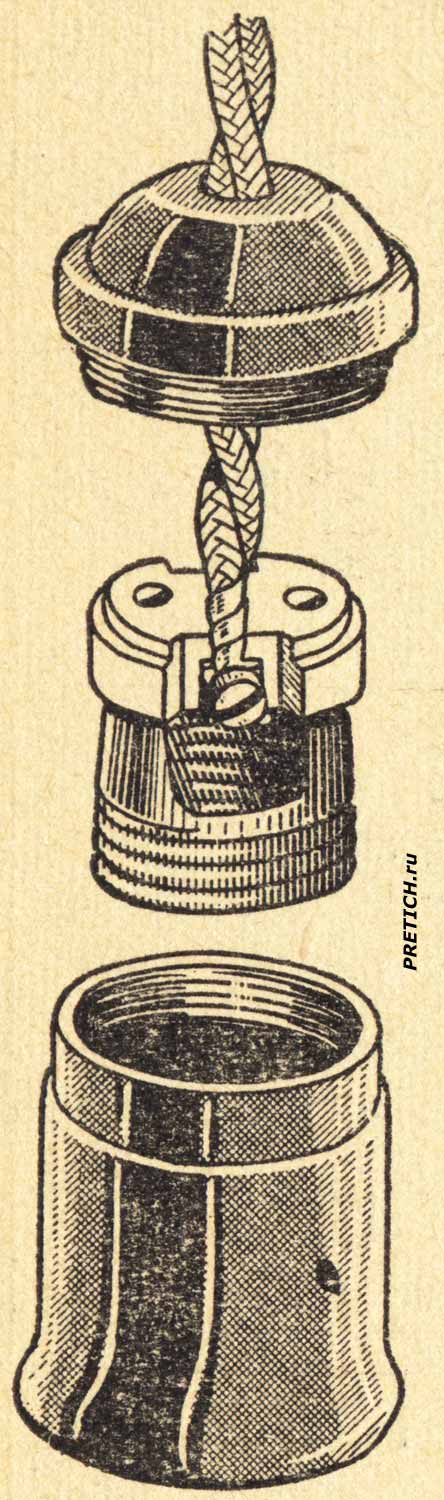

Подвесной патрон в разобранном виде.

pretich.ru/forum/attachments/ussr_electrotechika_jhjhhj_hhj_0040.jpg

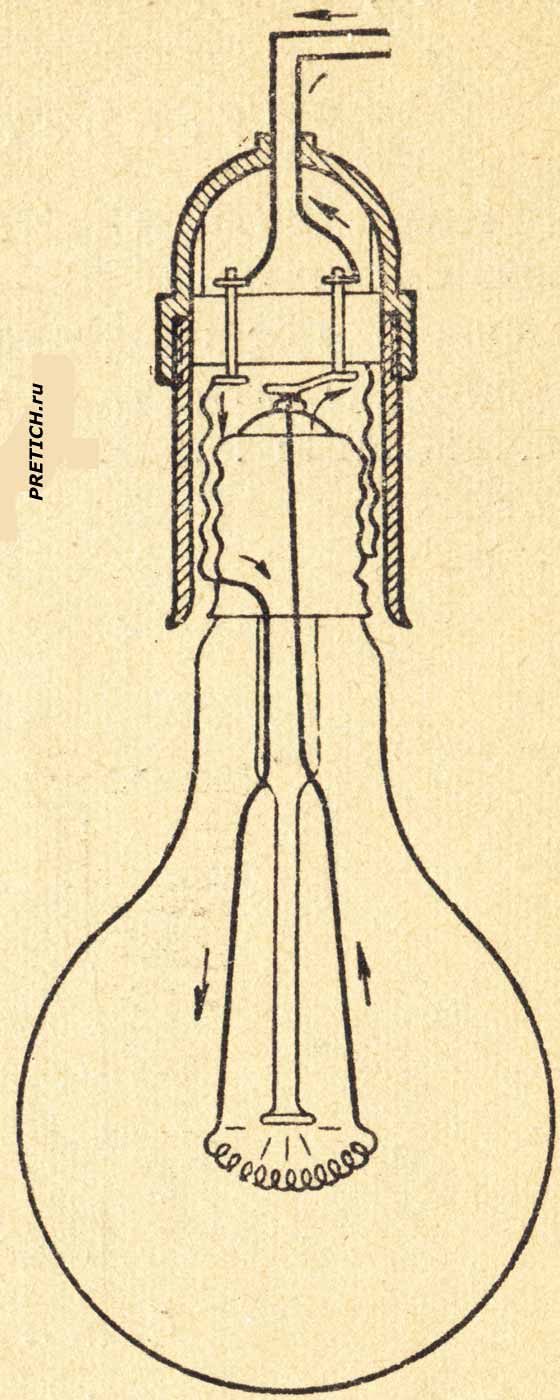

Разрез патрона с лампой.
zoll присоединено следующее:изображения:
ussr_electrotechika_jhjhhj_hhj_0040.jpg ussr_electrotechika_jhjhhj_hhj_12.jpg ussr_electrotechika_jhjhhj_hhj_0004.jpg

zoll

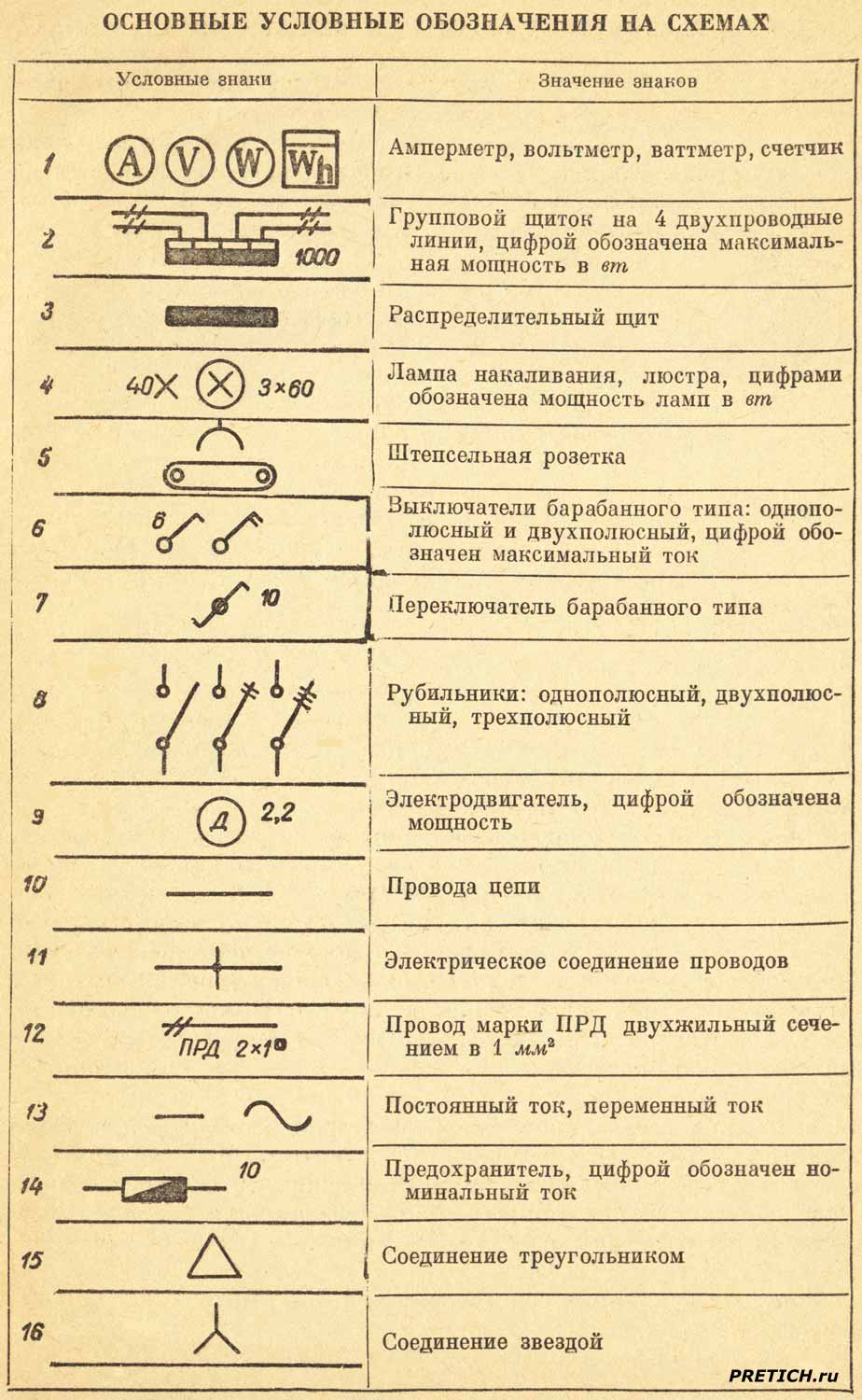

Основные условные обозначения на схемах (СССР, 1960-е годы).

pretich.ru/forum/attachments/dfhdfhdfh-5445_ghfgh_jhgjh.jpg

Значения знаков: амперметр, вольтметр, ваттметр, счетчик, групповой щиток на 4 двухпроводные линии, цифрой обозначена максимальная мощность в Вт. Распределительный щит. Лампа накаливания, люстра, цифрами обозначена мощность ламп в Вт. Штепсельная розетка. Выключатели барабанного типа: однополюсный и двухполюсный, цифрой обозначен максимальный ток. Переключатель барабанного типа. Рубильники: однополюсный, двухполюсный, трехполюсный. Электродвигатель, цифрой обозначена мощность. Провода цепи. Электрическое соединение проводов. Провод марки ПРД двухжильный сечением в 1 мм2. Постоянный ток, переменный ток. Предохранитель, цифрой обозначен номинальный ток. Соединение треугольником. Соединение звездой.
zoll присоединено следующее:изображение:

zoll

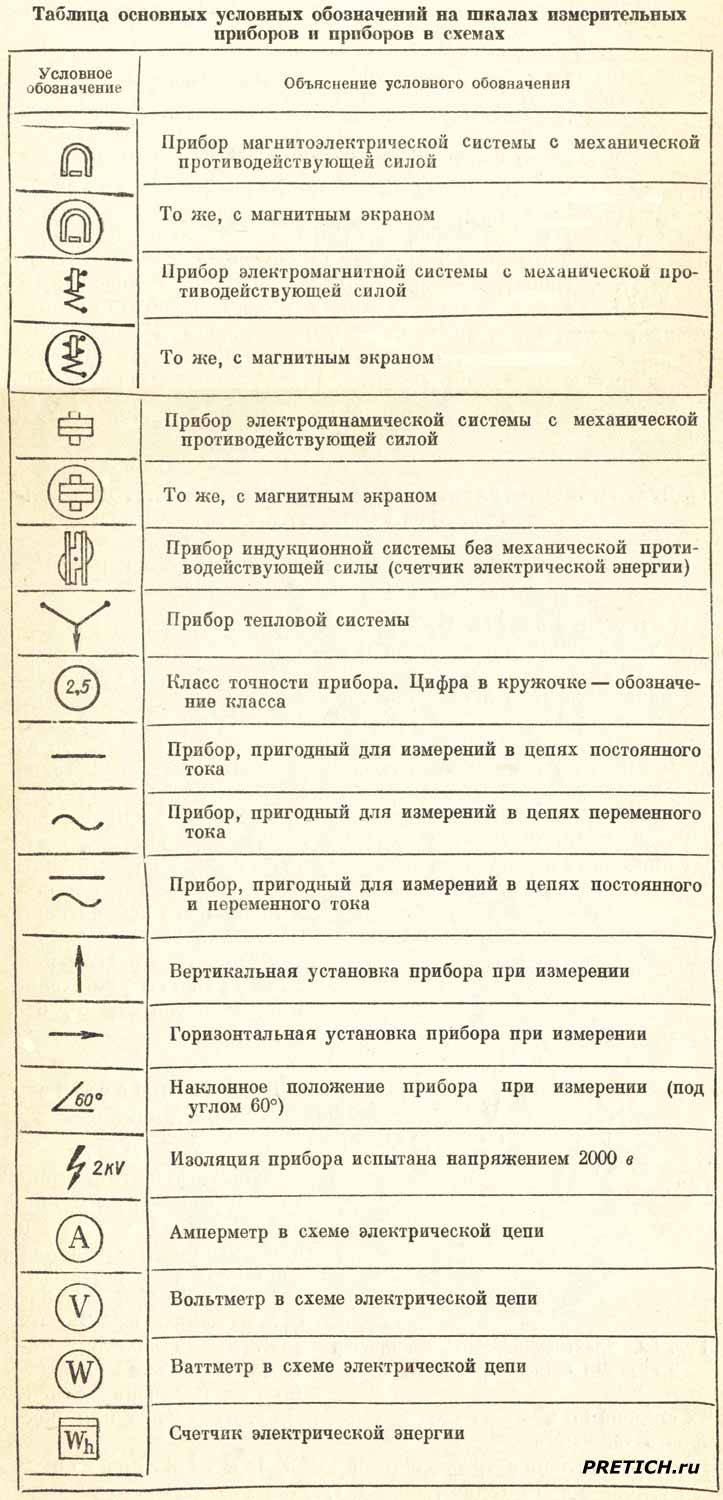

Условные обозначения на шкалах приборов и приборов в схемах (СССР, 1960-е годы).

pretich.ru/forum/attachments/tttt_5541414_hhgbv-hggv_66541.jpg

В таблице указаны рисунки условного обозначения и объяснение этих знаков: Прибор магнитоэлектрической системы с механической противодействующей силой. то же, с магнитным экраном. Прибор электромагнитной системы с механической противодействующей силой. то же, с магнитным экраном. Прибор электродинамической системы с механической противодействующей системой. Прибор индукционной системы без механической противодействующей силы (счетчик электрической энергии). Прибор тепловой системы. Класс точности прибора. Цифра в кружочке - обозначение класса. Прибор, пригодный для измерений в цепях постоянного тока. И переменного тока. Вертикальная или горизонтальная установка прибора при измерении. Наклонное положение прибора при измерении (под углом 60 градусов). Изоляция прибора испытана напряжением 2000 В. Амперметр, вольтметр и ваттметр в схеме электрической цепи. Счетчик электрической энергии.
zoll присоединено следующее:изображение:

Mangust
zoll - какую-то книжку древнюю распотрошил Улыбчивый

zoll
Внешний вид и обозначения на схемах (в СССР, 60-е годы)

pretich.ru/forum/attachments/1_ghhgh_ussr_radio_ghfjgh-554-4.jpg

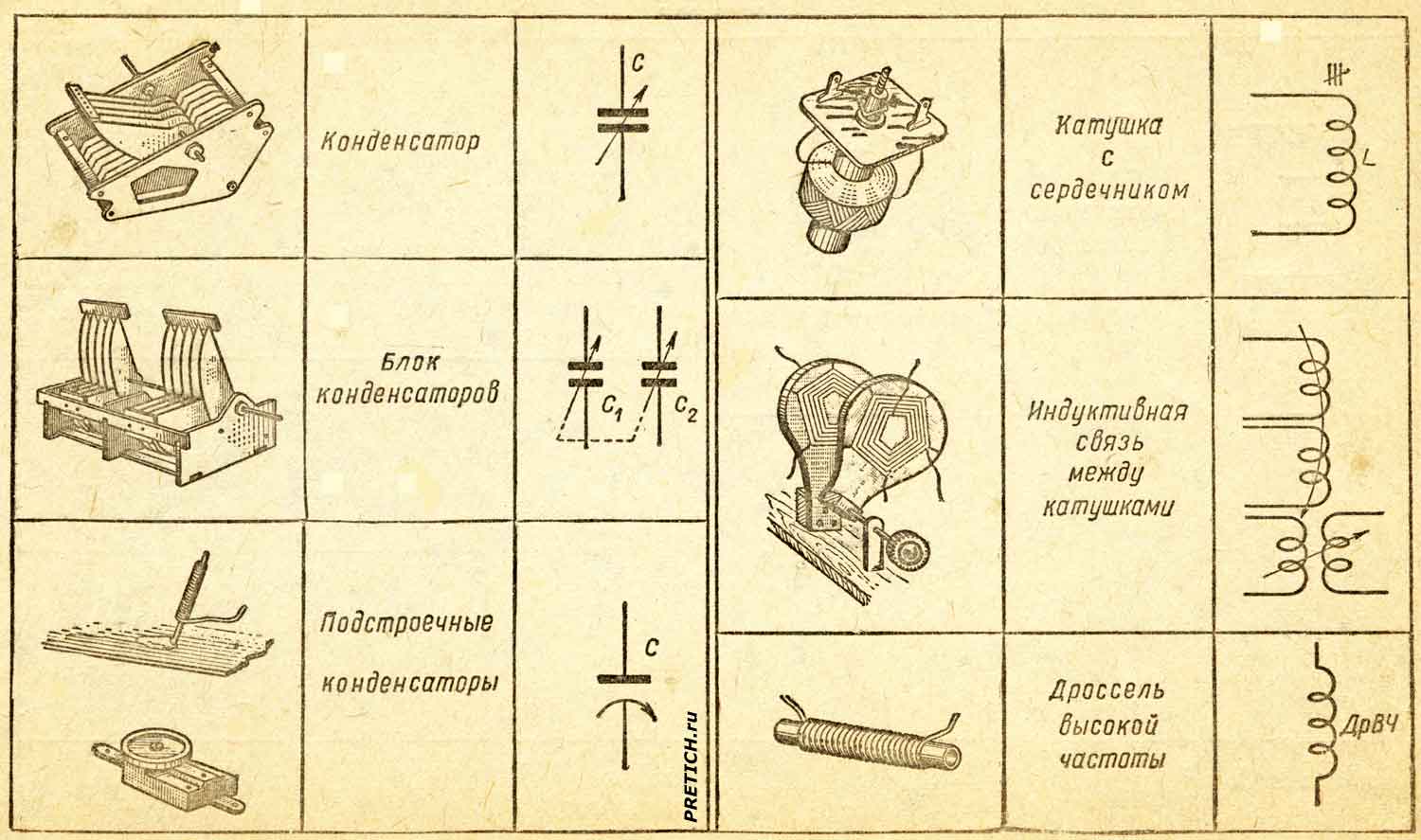

Конденсатор переменной емкости - КПЕ, блок конденсаторов переменной емкости, подстроечные конденсаторы, катушка с сердечником, индуктивная связь между катушками, дроссель высокой частоты.

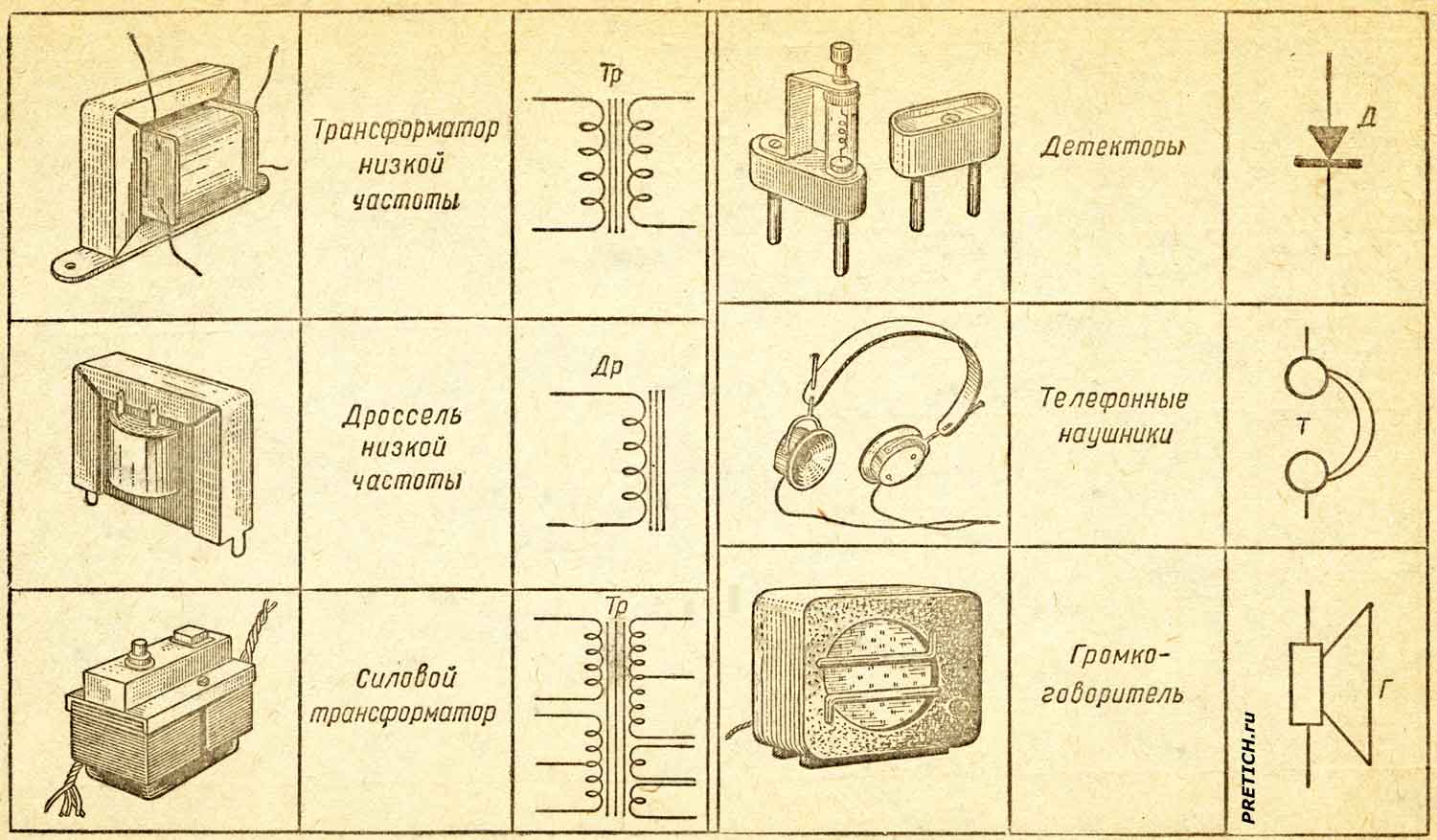

pretich.ru/forum/attachments/2_ghhgh_ussr_radio_ghfjgh-554-4.jpg

Трансформатор низкой частоты, дроссель низкой частоты, силовой трансформатор, детекторы (диоды), телефонные наушники, громкоговоритель (динамик).
zoll присоединено следующее:изображения:
2_ghhgh_ussr_radio_ghfjgh-554-4.jpg 1_ghhgh_ussr_radio_ghfjgh-554-4.jpg

zoll

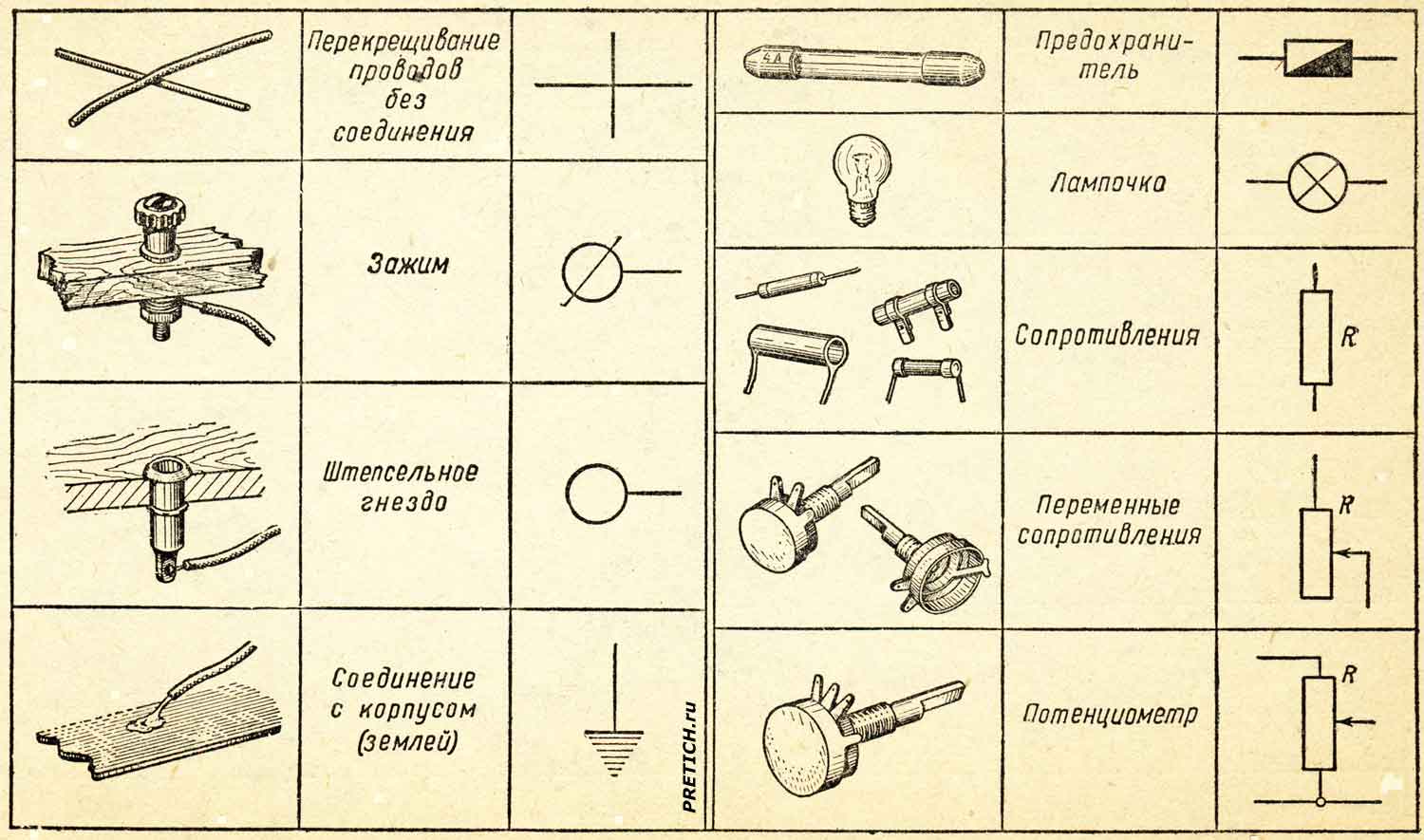

pretich.ru/forum/attachments/3_ghhgh_ussr_radio_ghfjgh-554-4.jpg

Перекрещивание проводов без соединения, зажим, штепсельное гнездо, соединение с корпусом (землей), предохранитель, лампочка, сопротивление (резистор), переменные сопротивления (резисторы), потенциометр.

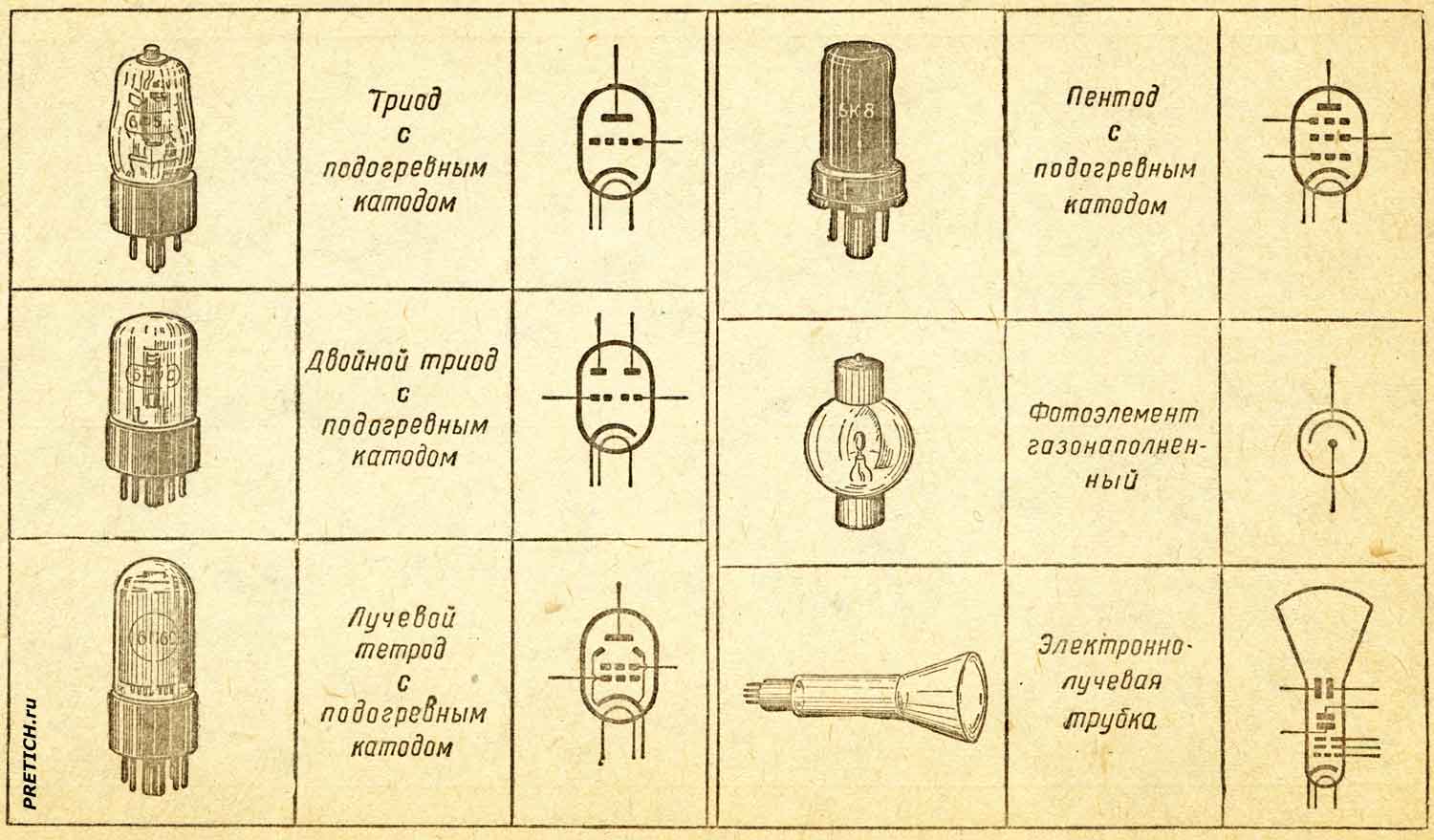

Внешний вид радиоламп и обозначения на схемах:

pretich.ru/forum/attachments/4_ghhgh_ussr_radio_ghfjgh-554-4.jpg

Триод с подогревным катодом, двойной триод с подогревным катодом, лучевой тетрод с подогревным катодом (6116С), пентод с подогревным катодом (6К8), фотоэлемент газонаполненный, электронно-лучевая трубка.
zoll присоединено следующее:изображения:
4_ghhgh_ussr_radio_ghfjgh-554-4.jpg 3_ghhgh_ussr_radio_ghfjgh-554-4.jpg

Lexa-SU
Какие-то допотопные хреновины...

PPPPP-i
Ну - музейные реликвии.

vahdu
Таких в живую уже не найти...

eroXa
А как же ламповые усилители?

zoll

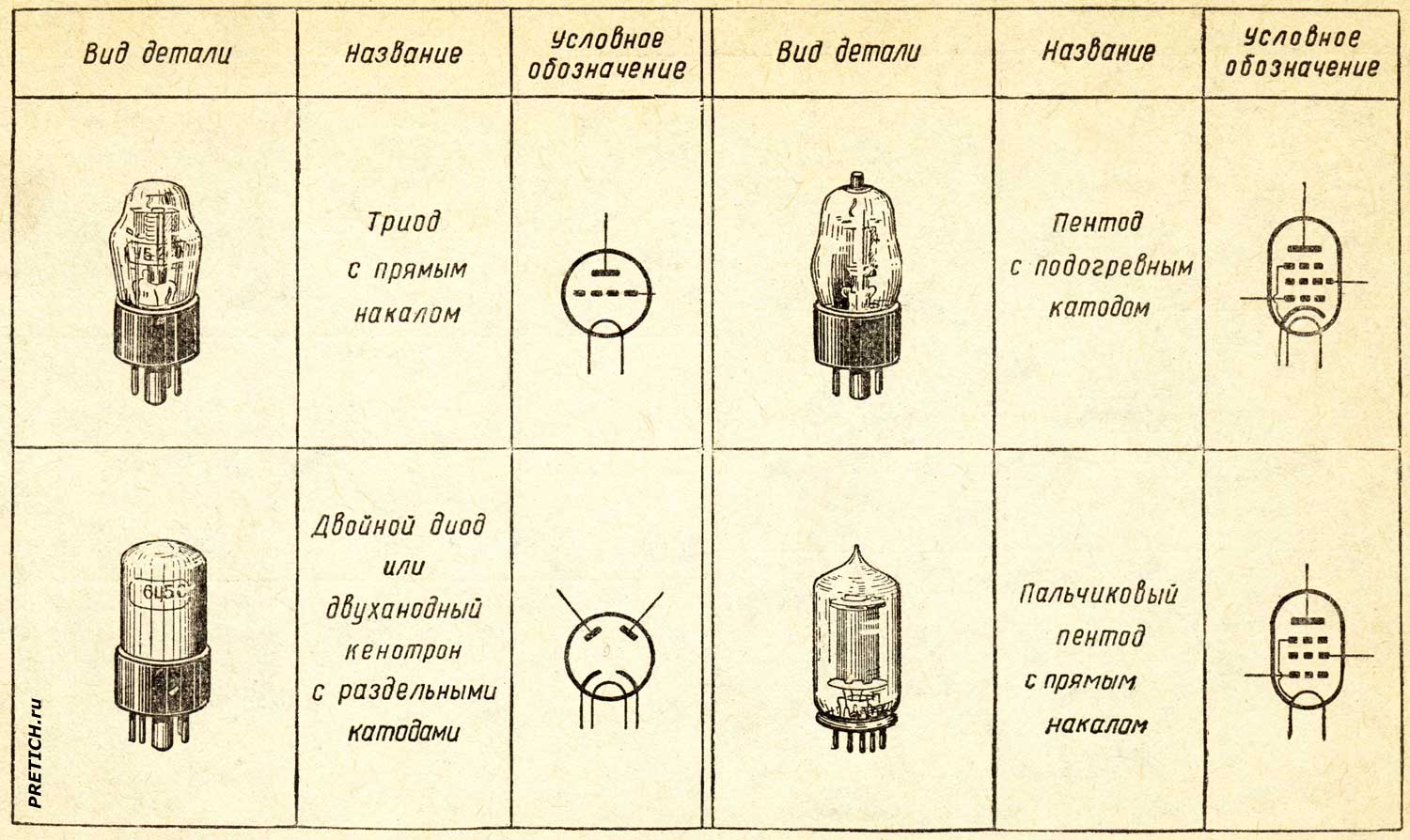

Радиолампы:

pretich.ru/forum/attachments/345dfgdg54dfg.jpg

Триод с прямым накалом
Двойной диод или двуханодный кенотрон с раздельными катодами
Пентод с подогревным катодом
Пальчиковый пентод с прямым накалом
zoll присоединено следующее:изображение:

zoll

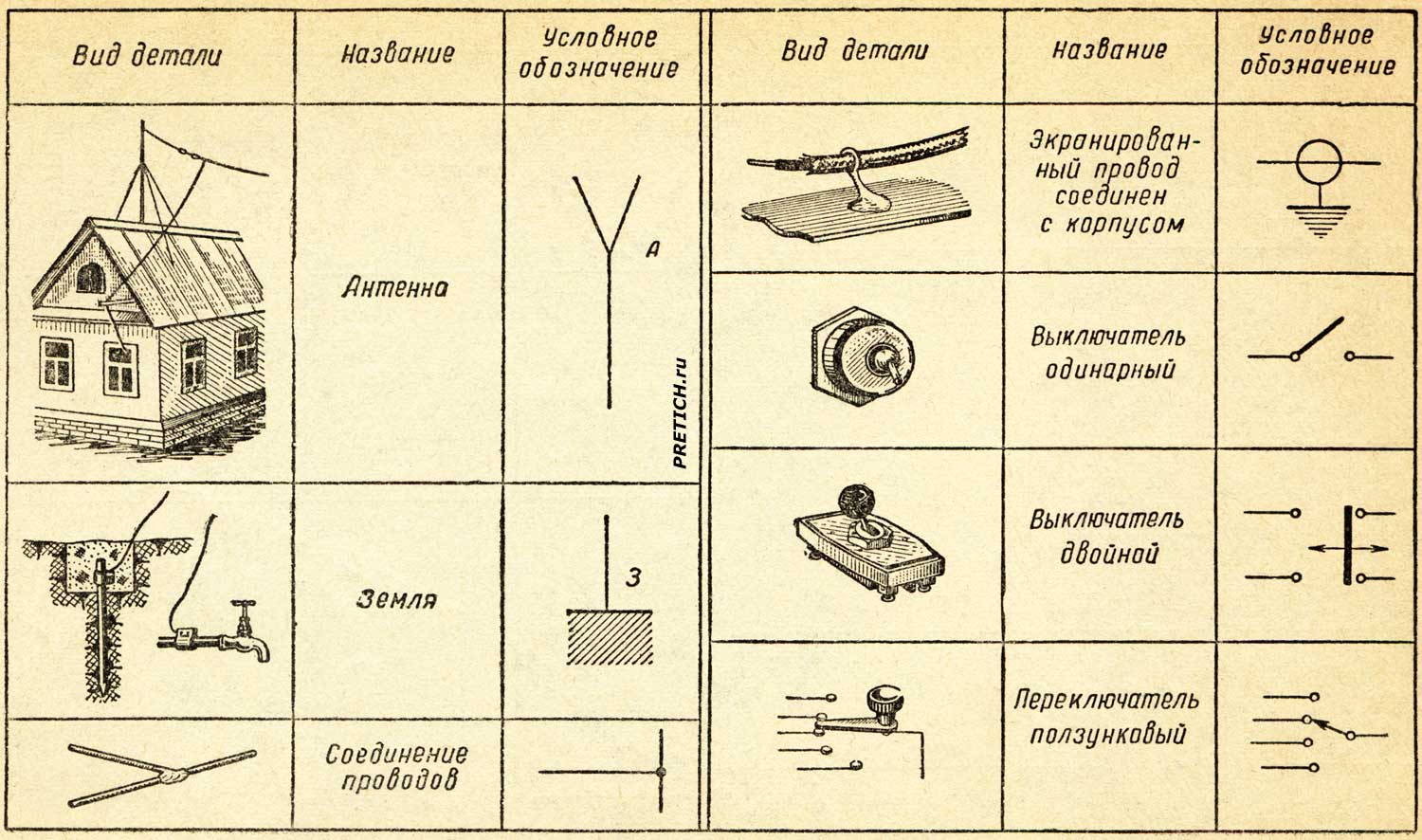

Радиоэлементы и их обозначение на схемах - старая маркировка:

pretich.ru/forum/attachments/jhyfuy907656hfgf.jpg

- Антенна
- Земля
- Соединение проводов
- Экранированный провод соединен с корпусом
- Выключатель одинарный
- Выключатель двойной
- Переключатель ползунковый
zoll присоединено следующее:изображение:

Barka

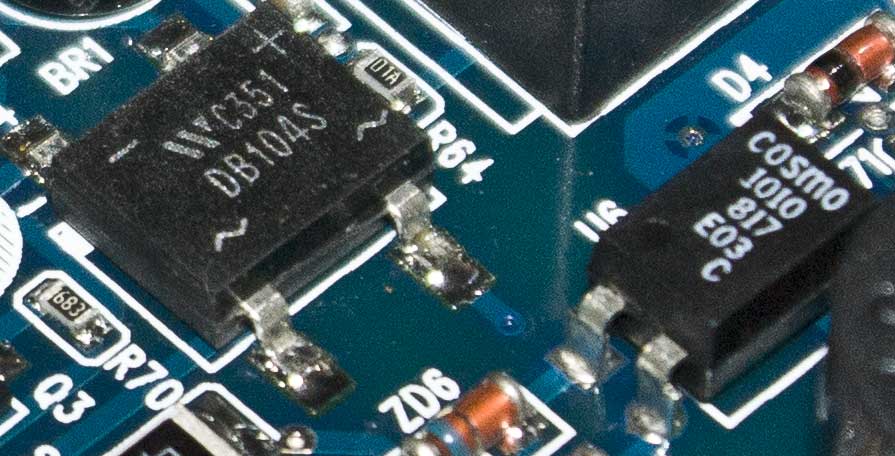

Вот два элемента:

pretich.ru/forum/attachments/ghfgf_546456456.jpg

cosmo 1010 817 E03 C - оптопара

W C351 DB104S - диодный мост
Barka присоединено следующее:изображение:

CEBA-CTO
Электрические провода - какие бывают и как их соединять между собой?
