Panasonic KX-TG7105RU обзор и разборка радиотелефона

Panasonic KX-TG7105RU обзор и разборка радиотелефона



Панасоник заполонил мир своими радиотелефонами... это тотальный монополист, не иначе! Сегодня мы рассмотрим и разберем один сравнительно старенький аппарат - Panasonic KX-TG7105RU, трубку и базу.



Вообще, радиотелефоны Panasonic как правило имеют весьма положительные отзывы, заслужено... но иногда бывают и негативные впечатления, и это - еще люди не заглядывали вовнутрь... Иногда телефоны по диаметрально противоположным ценам, внутренне - как близнецы-братья! Значит стоимость - просто выдумка маркетологов, а не естественное следствие принципа "качественное дороже". Данный аппарат среднего ценового диапазона, даже ближе к бюджетным. Посмотрим, что он из себя представляет.



+ Щелкайте по фото, чтобы увеличить!



Panasonic KX-TG7105RU обзор радиотелефона

Panasonic KX-TG7105RU радиотелефон описание

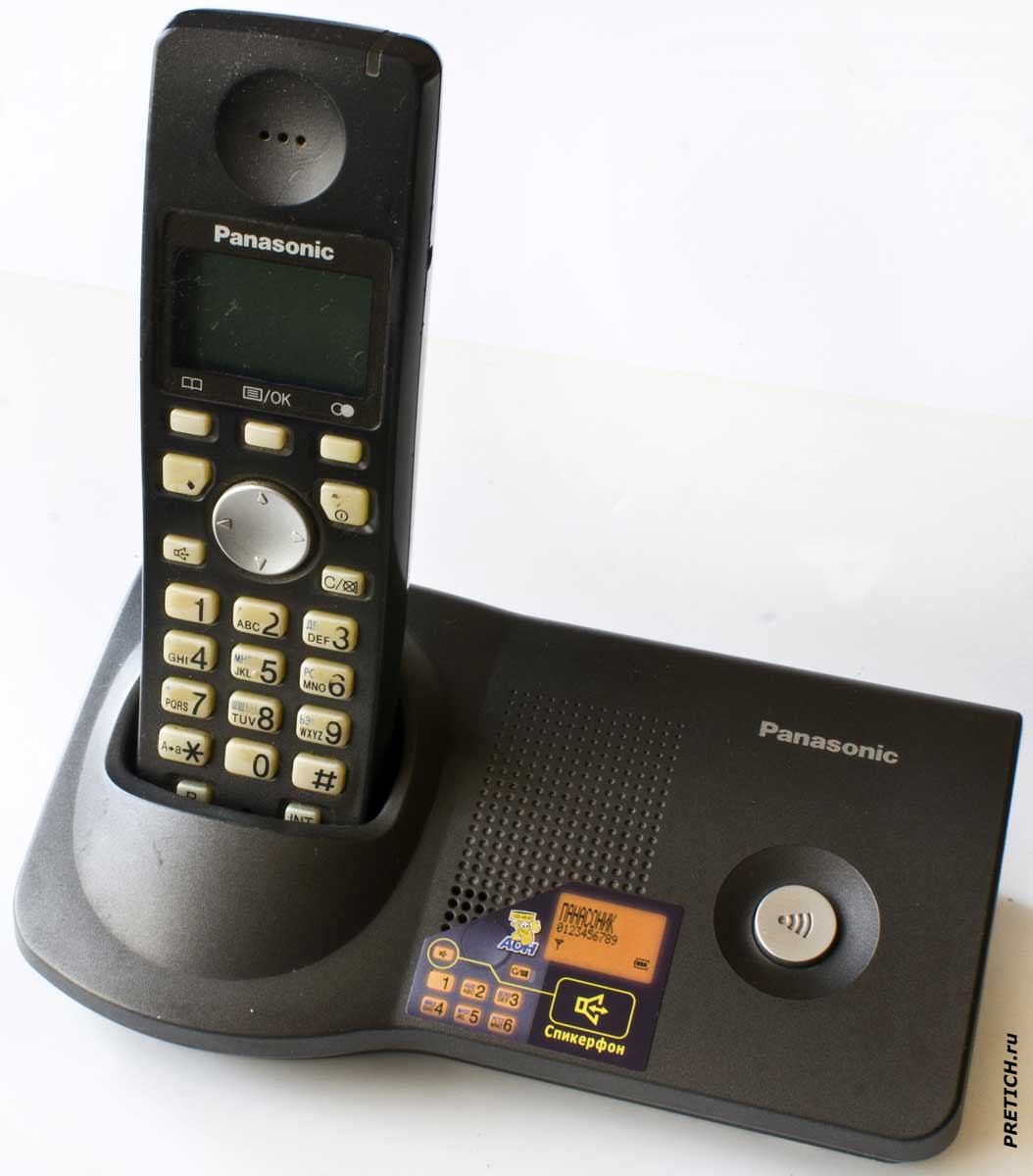

Трубка с базой радиотелефона выглядят вот так. Как видим - все стандартно: трубка с дисплеем, база с кнопкой - для поиска трубки... На базе наклейка, извещающая, что аппарат поддерживает функции АОН и громкой связи.

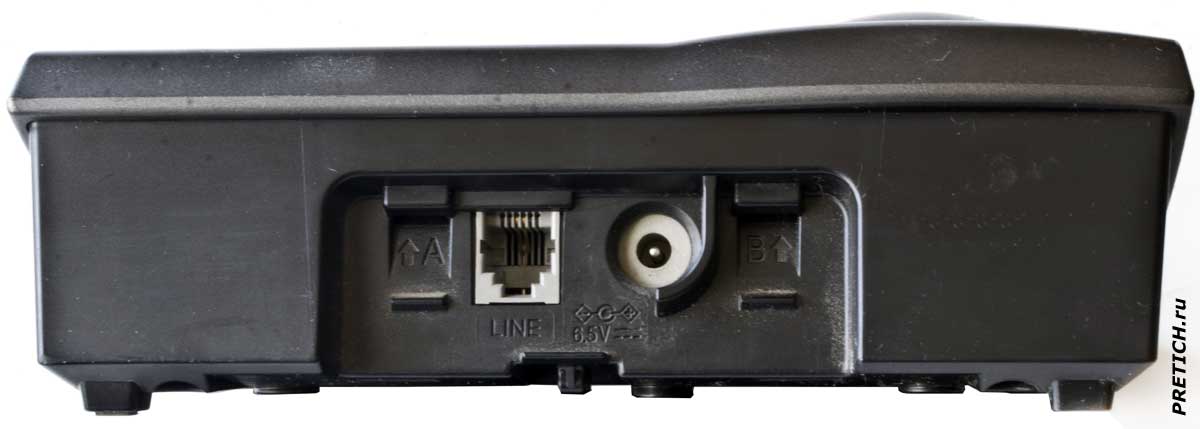

Panasonic KX-TG7105RU разъемы радиотелефона

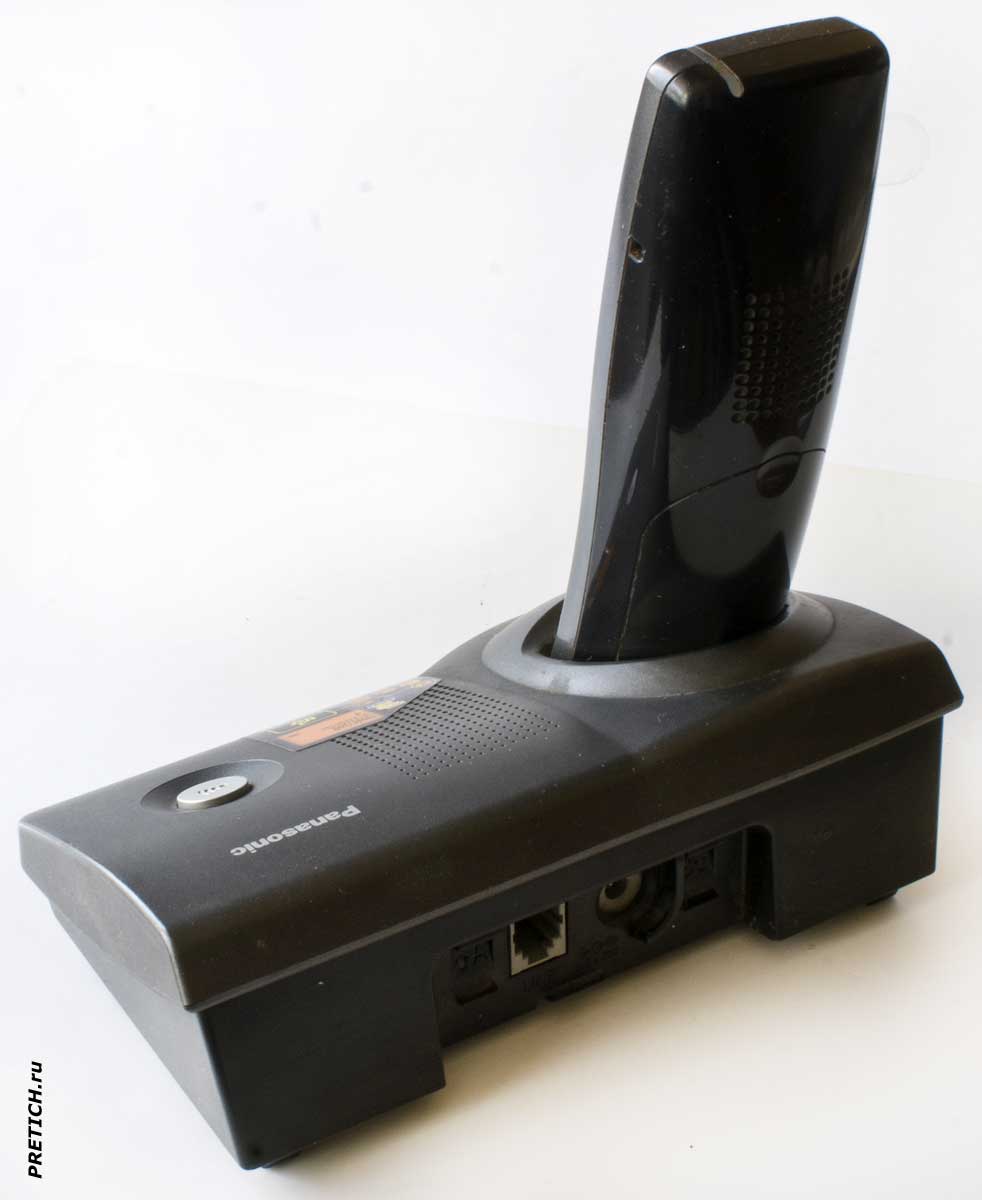

На задней стороне телефонный разъем RJ11 и разъем для блока питания на постоянный ток 6,5 вольта, полярность разъема тут же указана.



Panasonic KX-TG7105RU нижняя сторона телефона

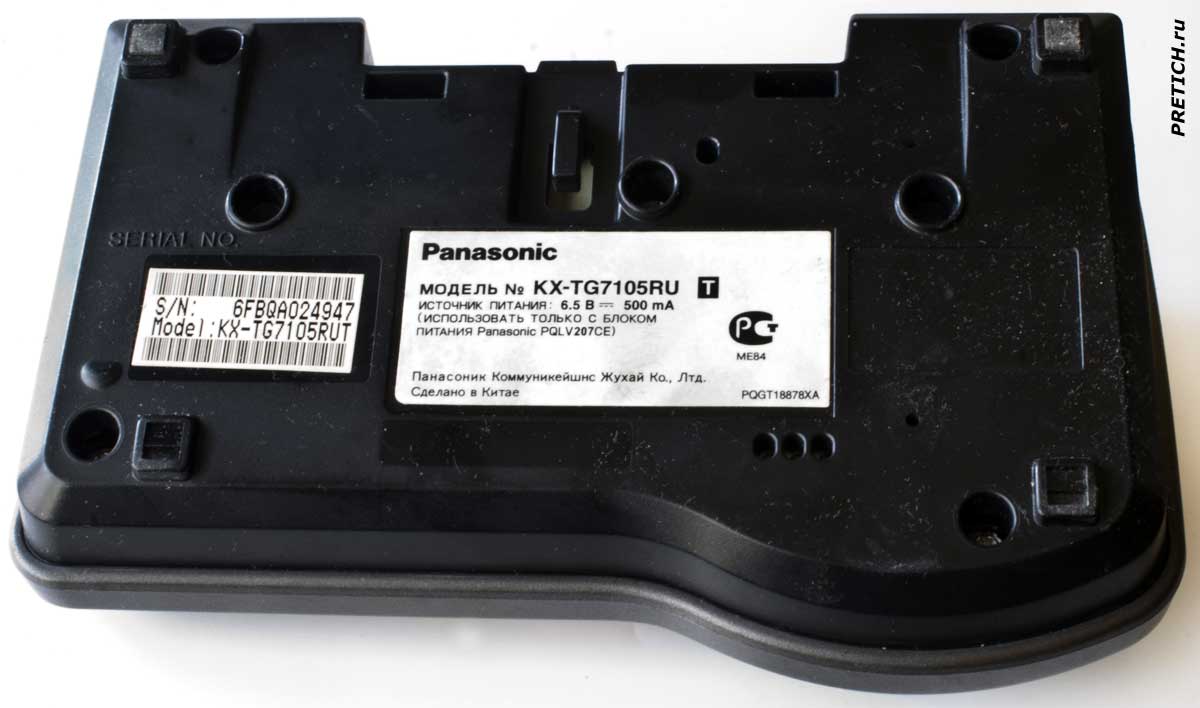

На нижней стороне базы две наклейки - одна со штрих-кодами и серийным номером, вторая этикетка, на ней: Panasonic модель KX-TG7105RUТ, требования по питанию - постоянный ток 6,5 вольт 500 mA. Как обычно попытки навязать свой товар - использовать только с блоком питания Panasonic PQLV207CE - словно нельзя использовать другой БП с такими же характеристиками! Сделано в Китае - естественно! Код еще - PQGT18878XA.

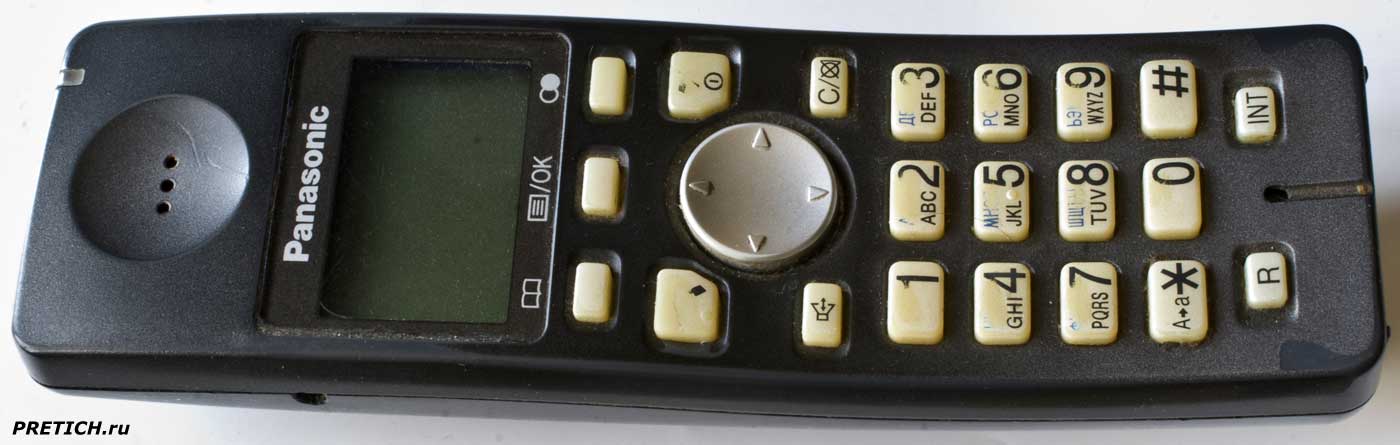

Panasonic KX-TG7105RU трубка радиотелефона



Трубка обычная: сверху вставка со светодиодом, индикатор зарядки. Затем отверстия динамика, затем экран ЖК-дисплея, затем 21 кнопка номеронабирателя и управления, плюс типа джойстик на четыре позиции - вверх/вниз, влево/вправо. В самом низу - отверстие микрофона. По бокам трубки углубления - их назначение мне неизвестно. В интернете есть подробное руководство эксплуатации этого аппарата на русском языке, но об этих углублениях ничего не сказано.



Panasonic KX-TG7105RU все об радиотелефоне

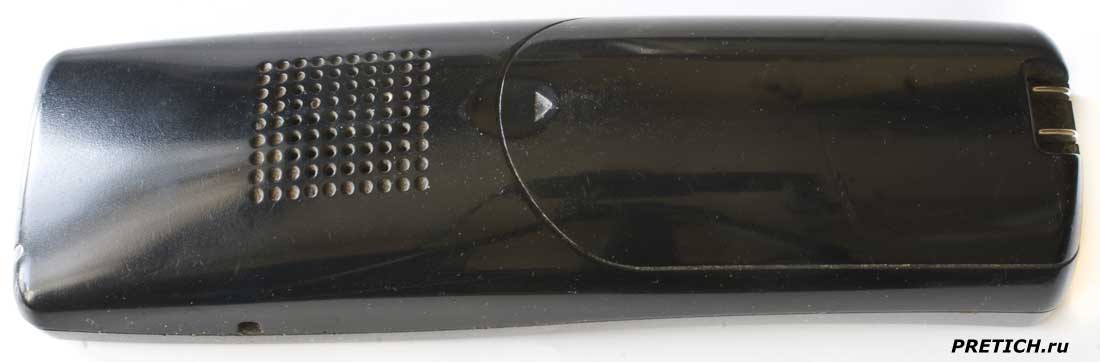

Задняя сторона - глянцевая пластмасса... отверстия динамика громкой связи и крышка отсека для батареек.



Panasonic KX-TG7105RU отсек батареек

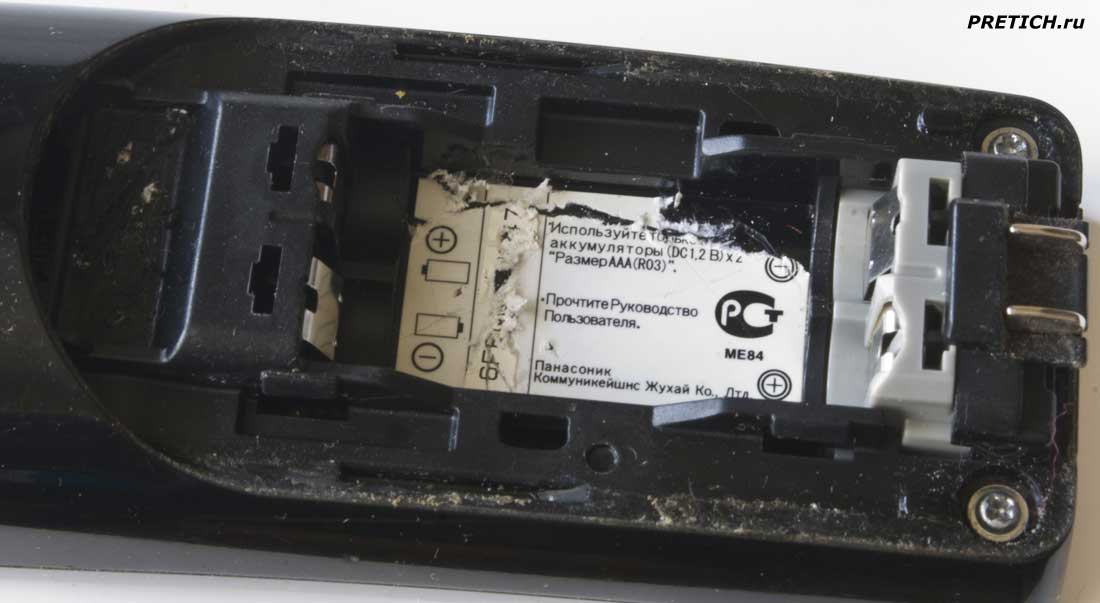

Под крышкой вот так вот... требуется два аккумулятора формата ААА - ну как обычно, Паносоник настырно рекомендует АКБ Panasonic...

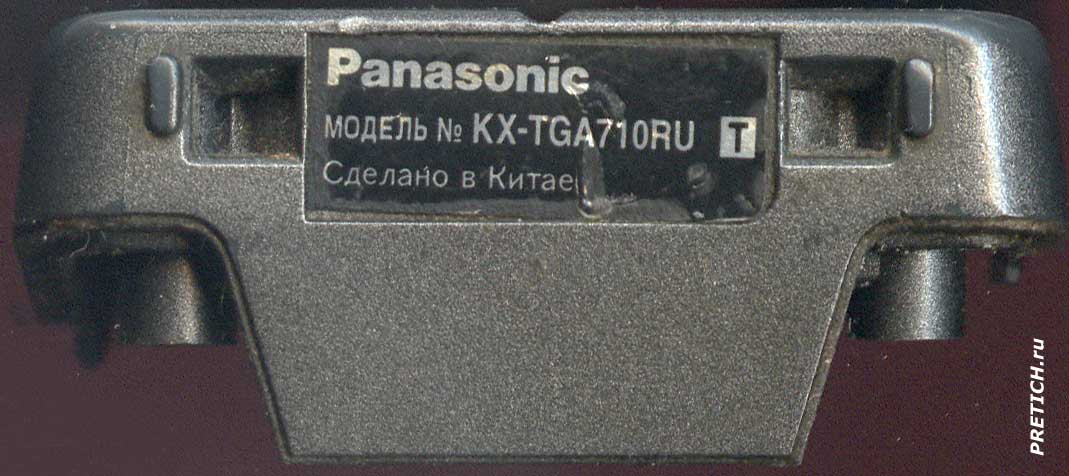

Panasonic KX-TGA710RUT трубка радиотелефона



На нижней стороне трубки есть маленькая этикетка, на ней Panasonic KX-TGA710RUT.


Разборка базы Panasonic KX-TG7105RU



Приступаем к разборке радиотелефона Panasonic KX-TG7105RU, начнем с базы. Она разбирается просто. Откручиваем пару-тройку шурупов и нижняя часть корпуса снимается.

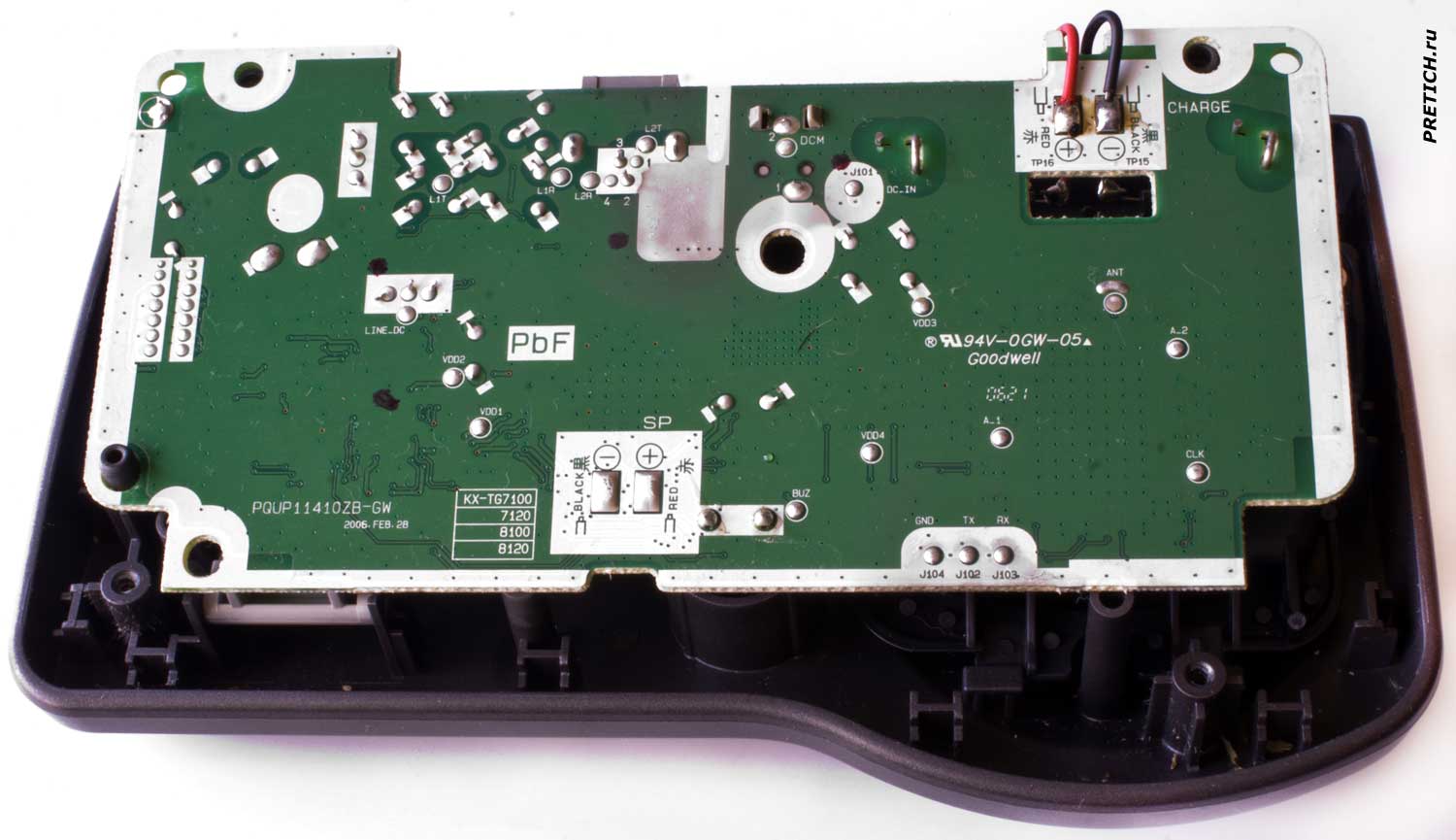

PQUP11410ZB-GW плата Panasonic KX-TG7105RU



Смотрим вовнутрь - все смонтировано на верхней части корпуса базы. Это по сути одна плата электроники и еще пружинящие контакты, для соединения с базой. Вот на фото вы можете видеть эту плату. С одной стороны никаких элементов нет, маркировки: Goodwell, PQUP11410ZB-GW 2006.FEB.28 KX-TG7100.

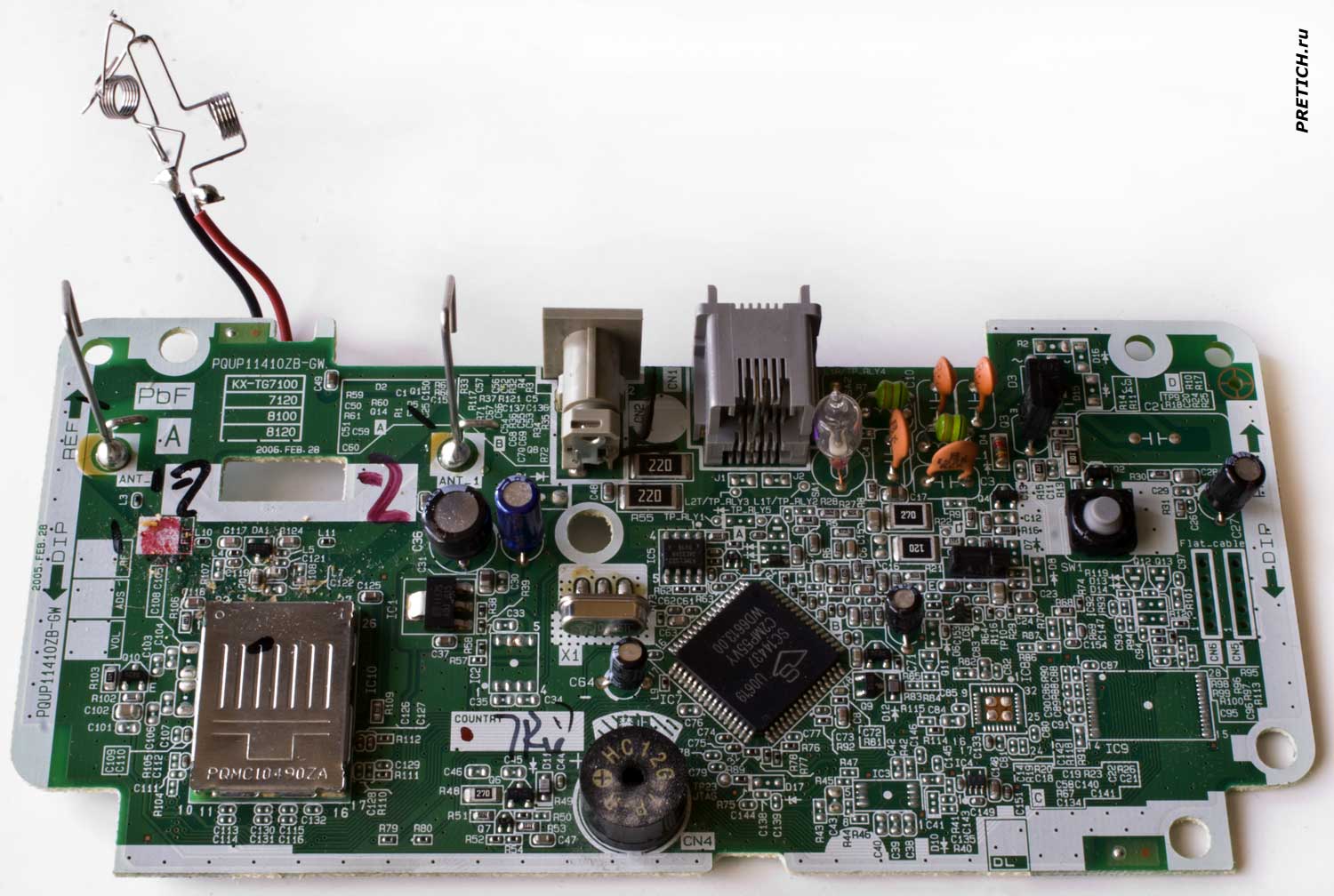

Panasonic KX-TG7105RU схема радиотелефона

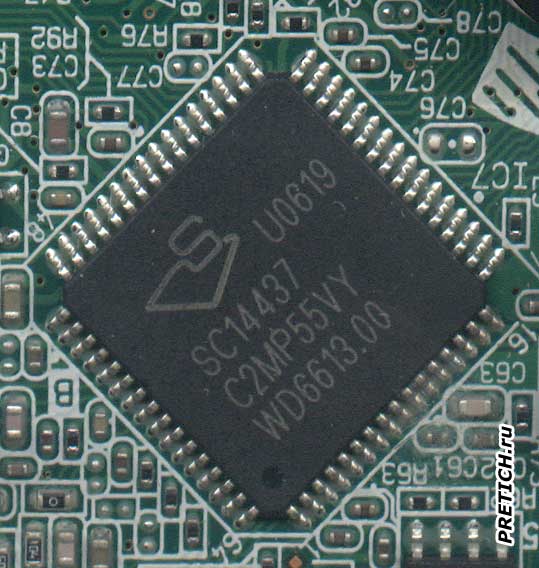

Обратная сторона основной платы базы - здесь распаяны все элементы: SC14437 C2MP55VY WD6613.00 - вероятно микропроцессор, даташит не найден. Рядом восминогая флэш-память 24C32AN... Радиоблок закрыт стальным экраном, на нем выбито PQMC10490ZA.



SC14437 C2MP55VY WD6613.00 процессор

SC14437

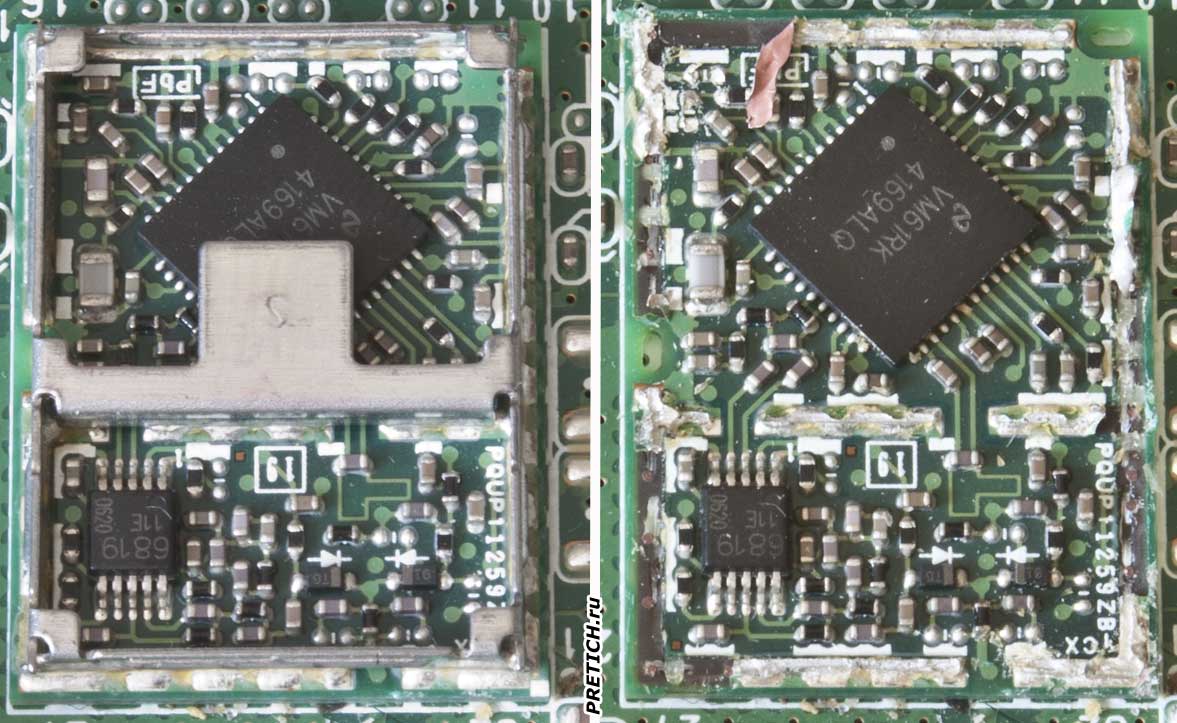

VM61RK 4169ALQ радиоблок Panasonic KX-TG7105RU

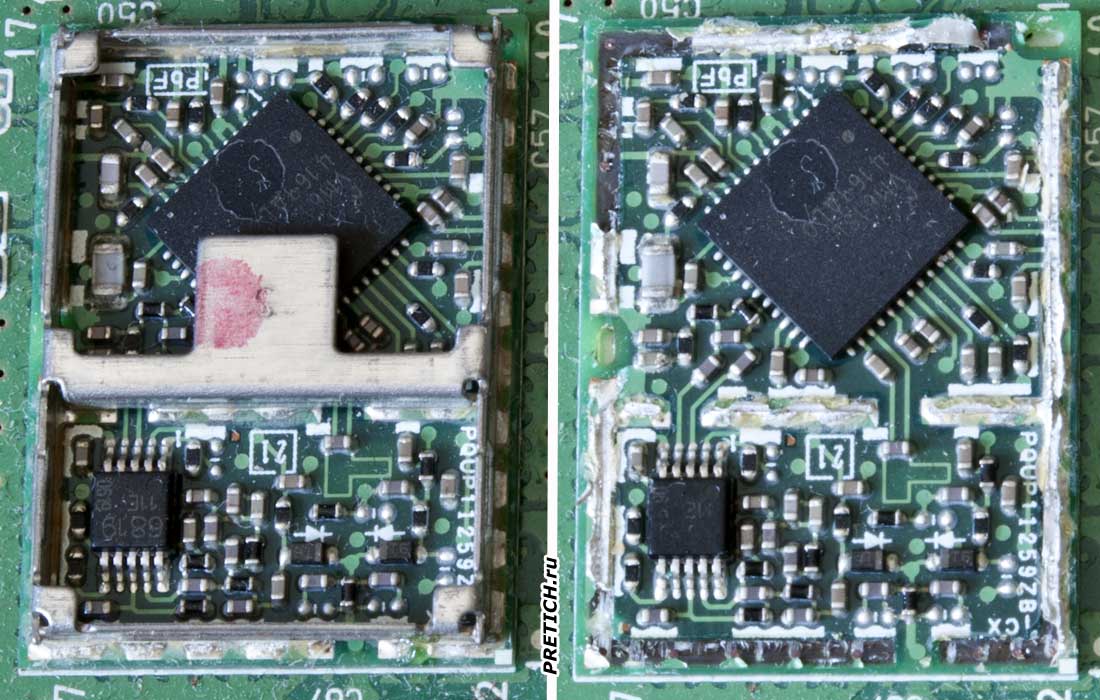

Снимаем экран, снимаем все... Здесь две микрухи: VM61RK 4169ALQ и вторая десятиногая 6819 11E... В общем, на этом с базой все.



Разбираем трубку радиотелефона Panasonic KX-TG7105RU



Panasonic KX-TG7105RU разборка трубки

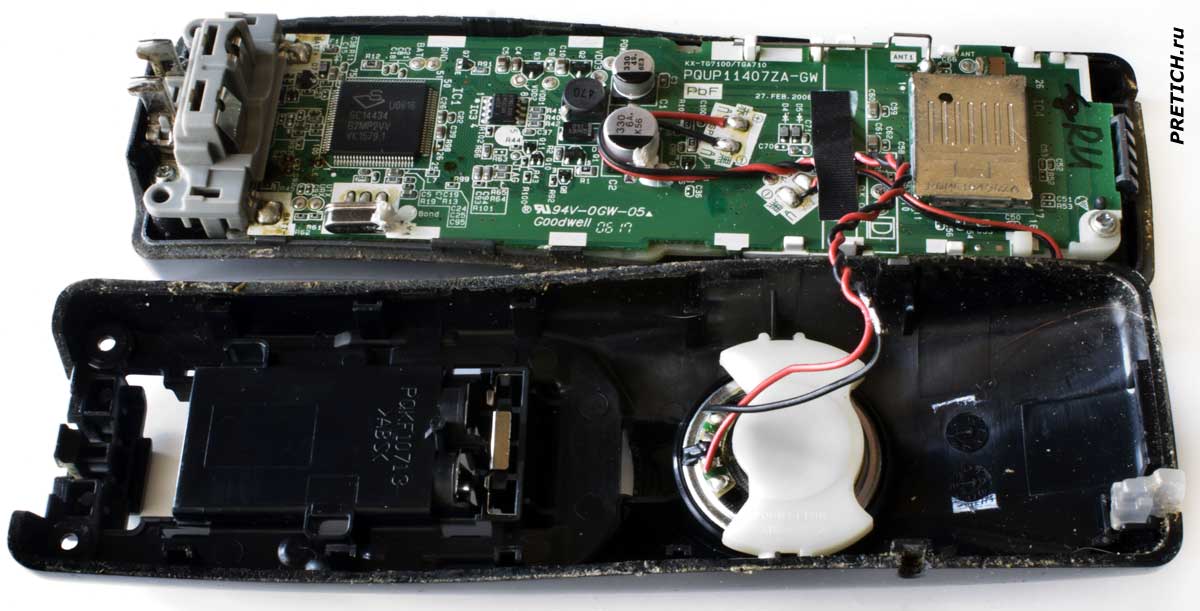

Выкручиваем два шурупа, потом защелки... бац и задняя крышка снимается. Внутри видим вот такую картину. Радиотелефоны Панасоник идут по преемственности - старое модернизируется и улучшается, потому разные вроде бы модели телефонов внутри могут быть очень похожими, или даже совершенно одинаковыми.



Panasonic KX-TG7105RU разборка трубки радиотелефона

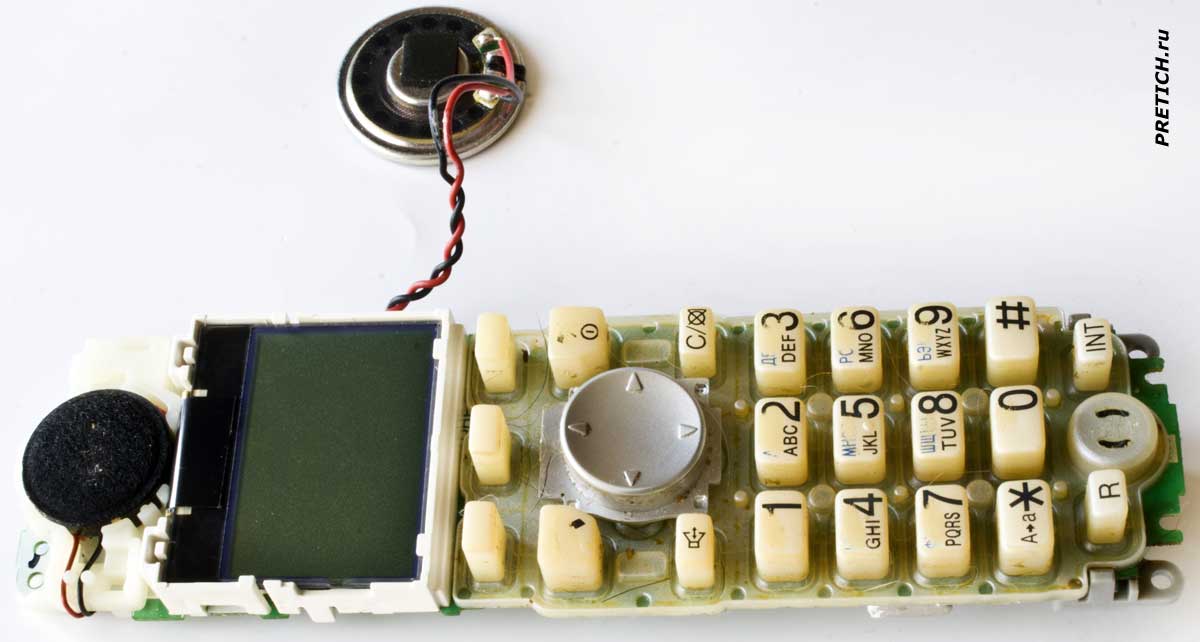

Вытаскиваем плату с кнопками, с динамиками, с ЖК-дисплеем... Все сделано неплохо, традиционно для Панасоник.

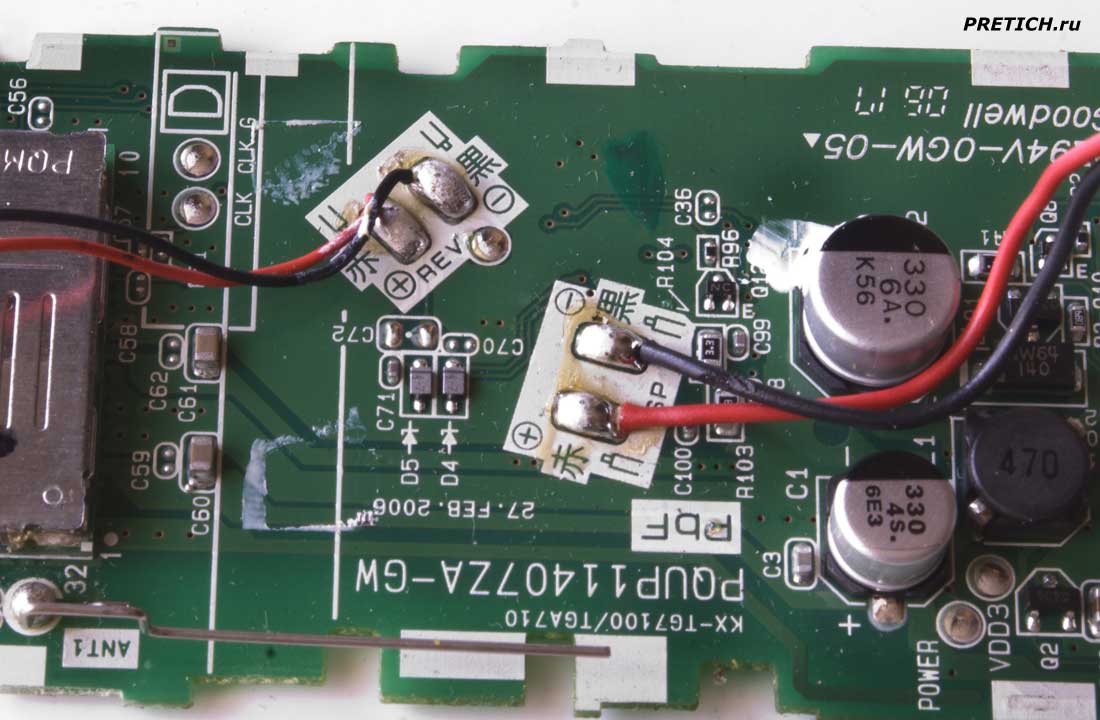

Panasonic KX-TG7105RU ремонт радиотелефона



Для начала освобождаем плату от "дополнений" - вот так припаяны динамики, их две штуки...



Panasonic KX-TG7105RU поменять дисплей



ЖК-дисплей, приклеен шлейфом к контактным площадкам... ремонтпригодность низкая.



PQUP11407AZ-GW плата трубки радиотелефона

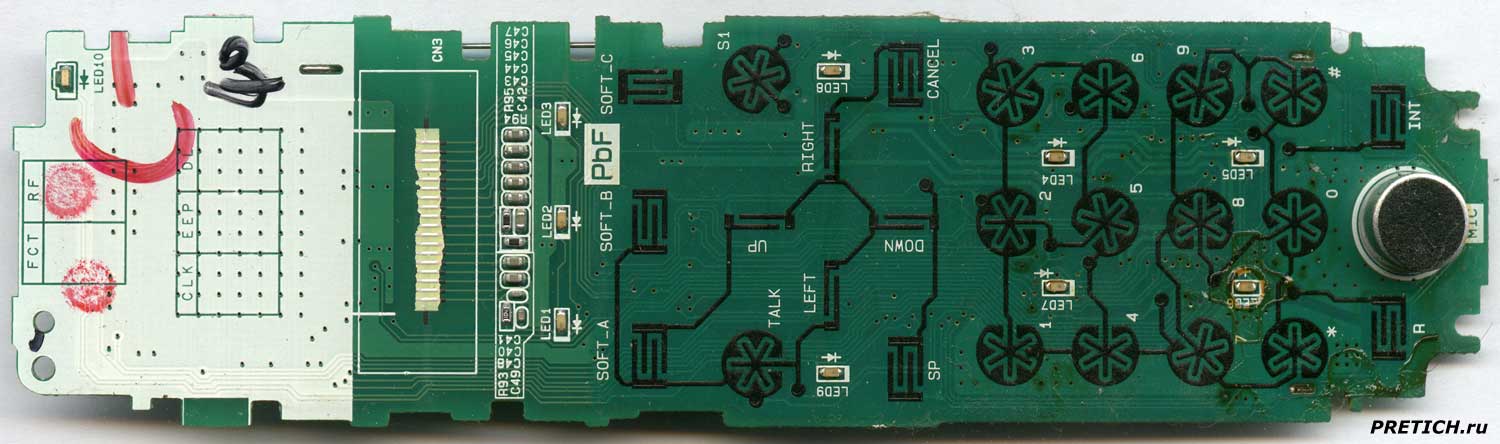

Вот голая плата трубки. С этой стороны располагался дисплей и матрица кнопок. Теперь видим светодиоды подсветки дисплея и клавиш. Контактные площадки номеронабирателя. Микрофон - обычный...



Panasonic KX-TGA710RUT схема телефона

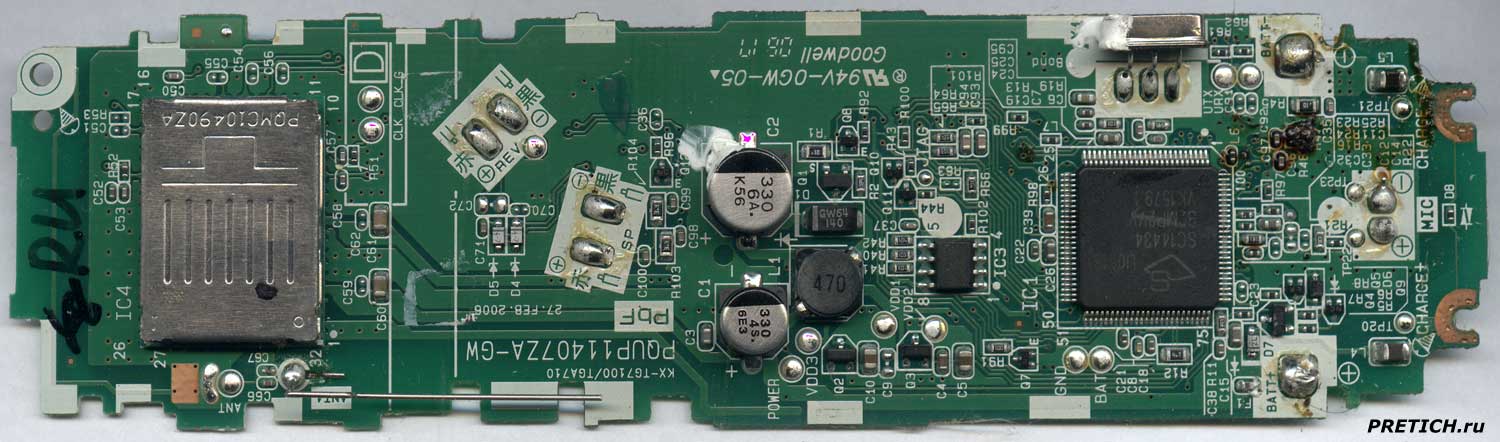

На обратной стороне платы маркировка: PQUP11407AZ-GW. Здесь микропроцессор почти такой же, как и на базе, но не совсем - SC14434 B2MP2VK... та же флэш-память 24C32AN, и тоже радиоблок в стальном экране.



VM61SL 4169ALQ радиоблок телефона



Здесь также две микросхемы: VM61SL 4169ALQ и вторая - такая же как и на базу - 6819...

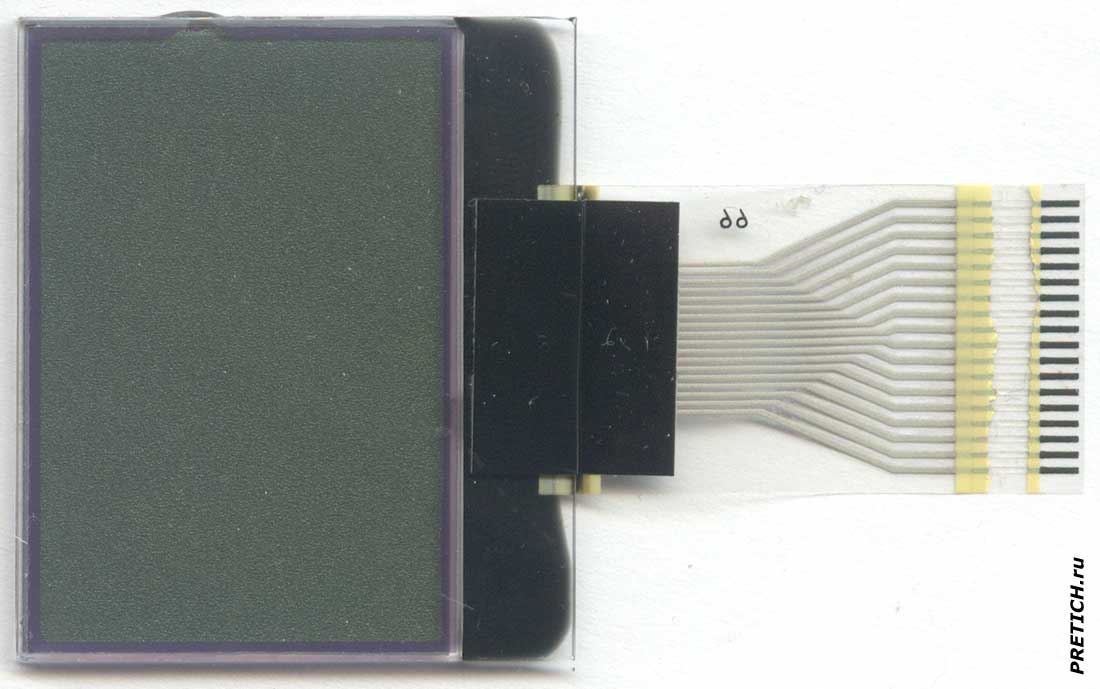

MCG1603BW-SGT 6051011 дисплей радиотелефона

MCG1603BW-SGT монохромный ЖК дисплей

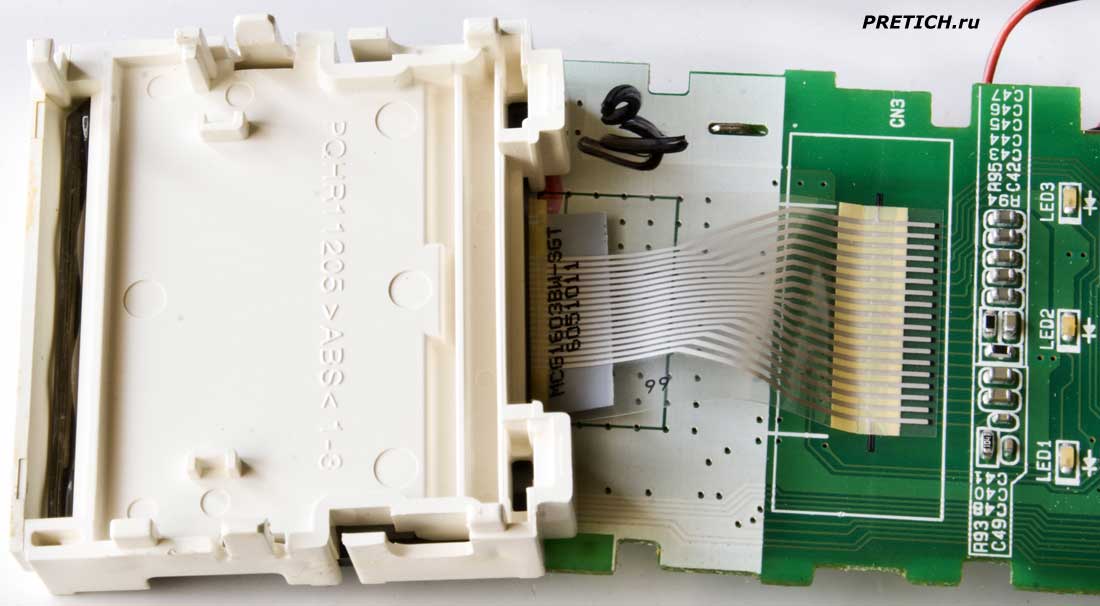

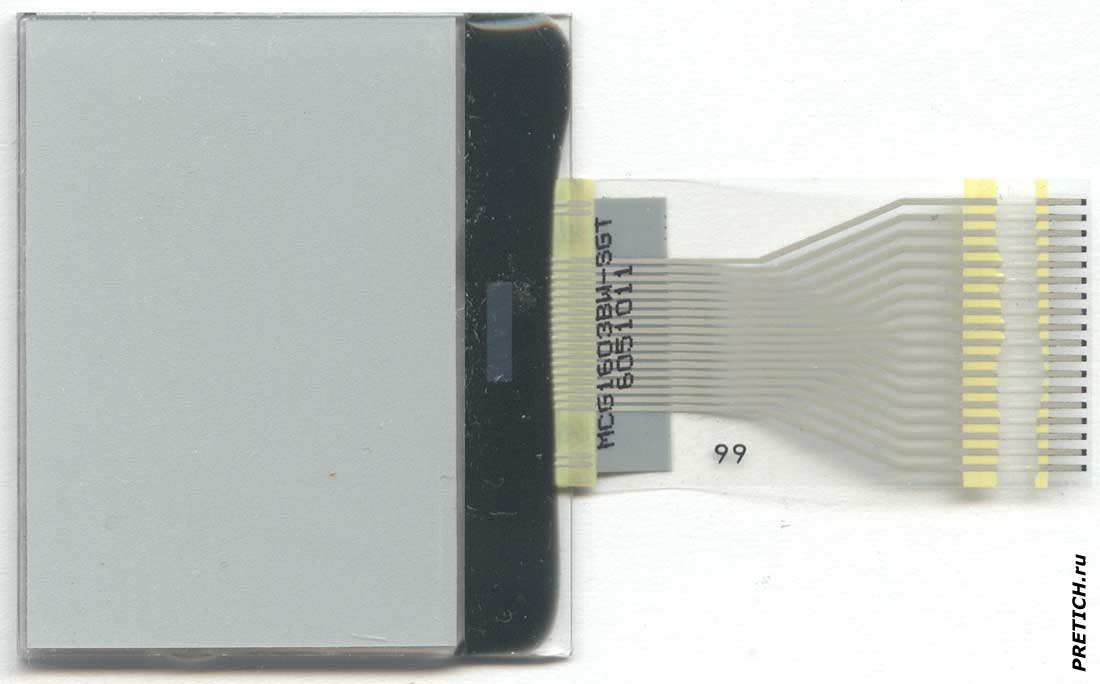

ЖК-дисплей - это стеклянная пластина 32х32 мм, но сам дисплей по диагонали 41 мм. На шлейфе маркировка: MCG1603BW-SGT 6051011 99. В аппарате он расположен в пластмассовом корпусе, на нижней части пластина из оргстекла - световод, с подсветкой...



SD157B-85 06 18 динамик телефона

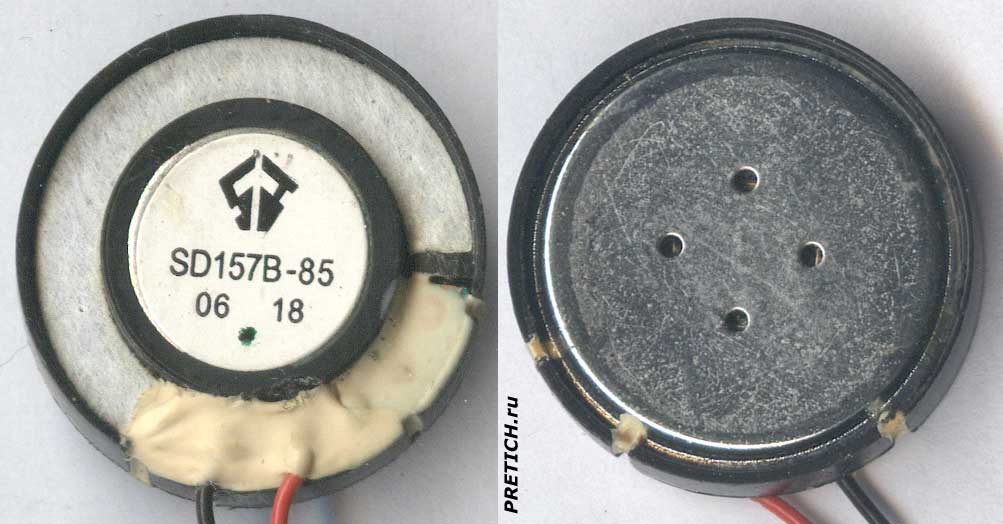

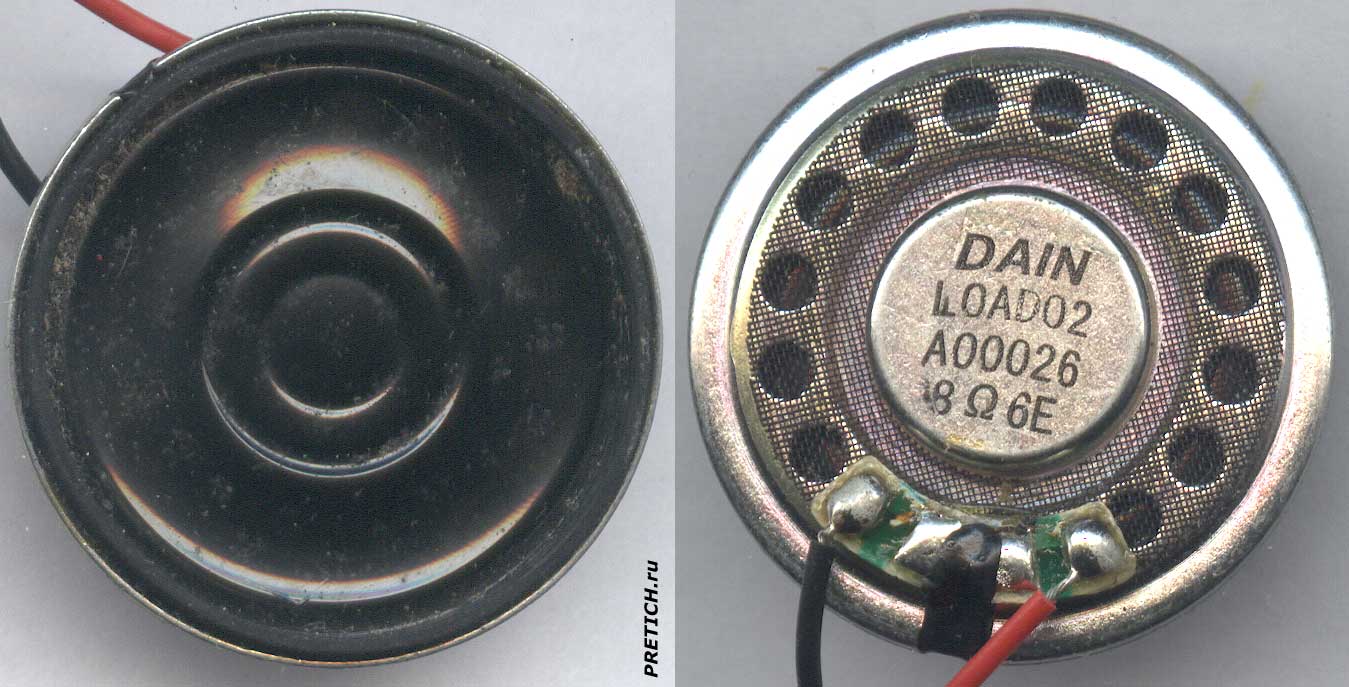

В трубке два динамика. Один маленький - обычный, пластмассовый корпус, на торце бумажная наклейка, на ней: SD157B-85 06 18 и неизвестный логотип. Диаметр этого динамика 20 мм.



DAIN L0AD02 A00026 8Ω 6E динамик малогабаритный



Второй динамик больше - это динамик громкой связи, его диаметр 28 мм. Сделан он гораздо более серьезнее. На торце, на экране магнитной системы маркировка: DAIN L0AD02 A00026 8Ω 6E.



Ну вот, на этом обзор и разборка радиотелефона Panasonic KX-TG7105RU закончены. Аппарат был хорошим и надежным, но... как и обычно - ему пришел срок, из-за какой-то мелочи, и он отправился - сперва ко мне, потом в утиль...





Михаил Дмитриенко, специально для PRETICH.ru

2020 г.
