Panasonic KX-TC1484B радиотелефон - база и трубка

Panasonic KX-TC1484B радиотелефон - база и трубка



Радиотелефон Panasonic KX-TC1484B, уже старенький ветеран - это сегодняшний наш пациент, мы его рассмотрим со всех сторон, разберем базовый блок, разберем трубку - до винтиков! Вы сами сможете посмотреть, как он сделан и из чего он состоит.



+ Щелкайте по фото, чтобы увеличить!



Panasonic KX-TC1484B обзор радиотелефона



Начнем с внешнего вида. Аппарат изготовлен из черной, прочной пластмассы. Так как модель старая (2002 года), то размеры его соответствующие... Базовый блок - этакий лапоть, сбоку поворотная антенна. Сверху логотип Панасоника, ниже ID Caller. Светодиодный индикатор и над ним надпись In Use/Charge. Углубление и кнопка - Handset Locator (поиск трубки). Еще ниже - 900MHz Cordless. Место для трубки - внизу два плоских подпружиненных контакта - для зарядки аккумуляторов трубки. Саму трубку можно класть на базу кнопками вверх и кнопками вниз. Есть убирающийся крюк, при установке аппарата вертикально на стену, он удерживает трубку.

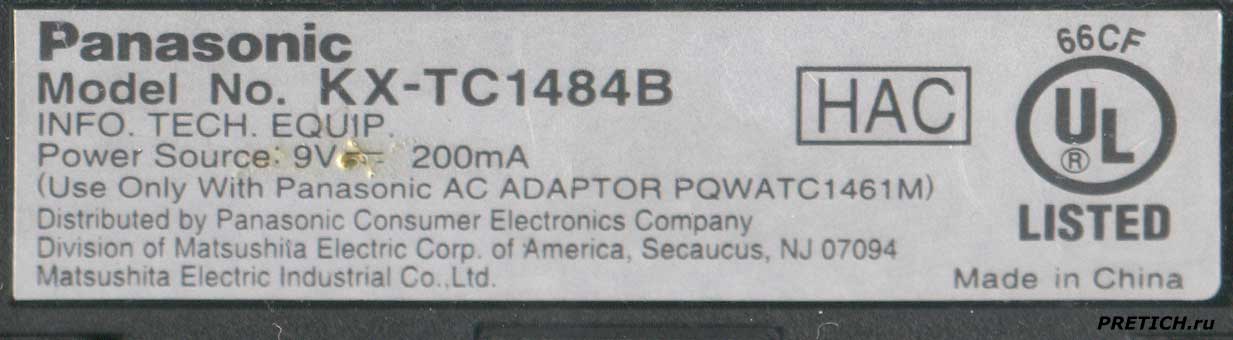

Panasonic KX-TC1484B этикетка на корпусе аппарата



В верхнем торце базового блока два разъема - для подключения блока питания и для подключения к телефонной линии. На нижней части аппарата: элементы для укладки кабеля, для навески на стену, ножки с резиновыми вставками, места для установки кронштейна. Наклеены этикетки: одна с штрих-кодами, указанием модели и серийным номером. Вторая наклейка информационная: логотип Panasonic, название модели KX-TC1484B, указание по внешнему блоку питания - постоянный ток 9V 200mA. Значки сертификации и страна изготовления - Китай.



Трубка имеет 19 кнопок и один двухпозиционный переключатель. Монохромный дисплей. Антенна в пластмассовом корпусе. На задней стороне крышка, куда вставляется аккумулятор - специальный аккумулятор PQWBTC1461M, состоящий из трех пальчиковых - 3,6 вольта 700mAh. С одного бока трубки переключатель - включение и выключение звонка, с другой стороны, закрытый заглушкой, разъем для подключения гарнитуры - наушников с микрофоном.



Panasonic KX-TC1484B этикетка на трубке телефона



На трубке тоже есть наклейка - на ней указанна та же модель аппарата...

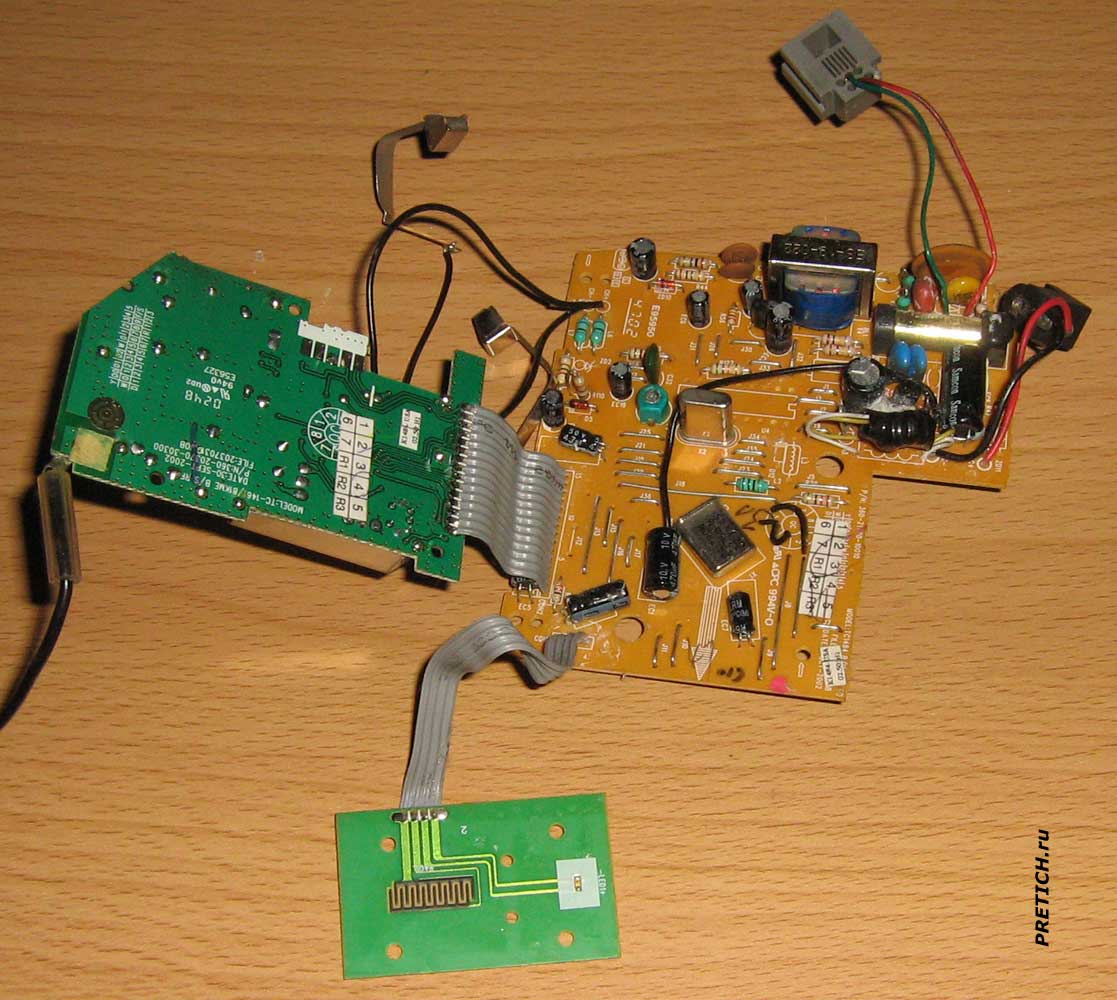

Выкручиваем четыре шурупа и разъединяем корпус базового блока на две части. Внутри три печатные платы, которые соединены между собой гибкими шлейфами.

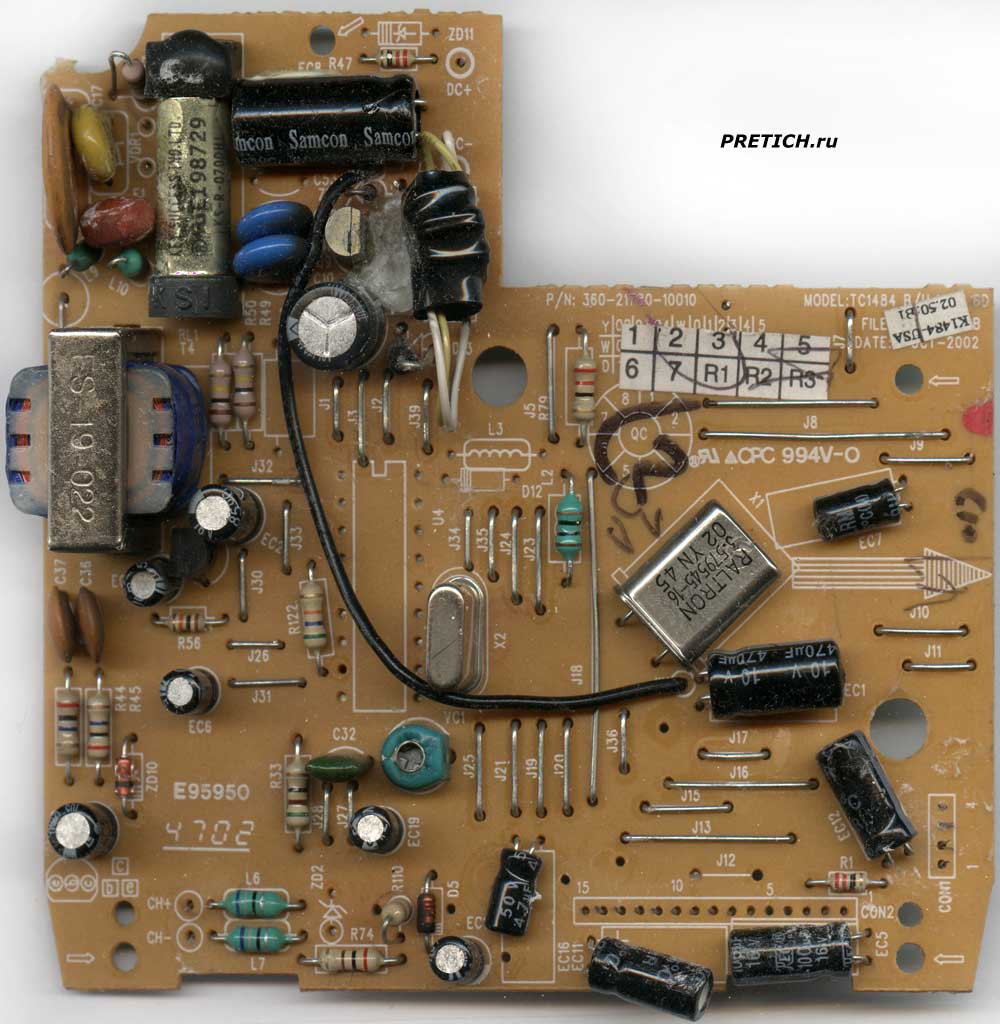

Panasonic KX-TC1484B основная плата радиотелефона



Системная, основная плата - светлый односторонний текстолит. На ней маркировка: P/N: 360-21780-10010, model: TC1484 (поверх наклейка - K1484-USA). Есть код E95950 и это обозначение компании, которая изготовила саму печатную плату - CENTURY PRINTED CIRCUITS LTD. На плате имеется трансформатор с маркировкой ES-19-022, реле, два кварцевых генератора, электролитические и керамические конденсаторы, резисторы...



Panasonic KX-TC1484B схема радиотелефона

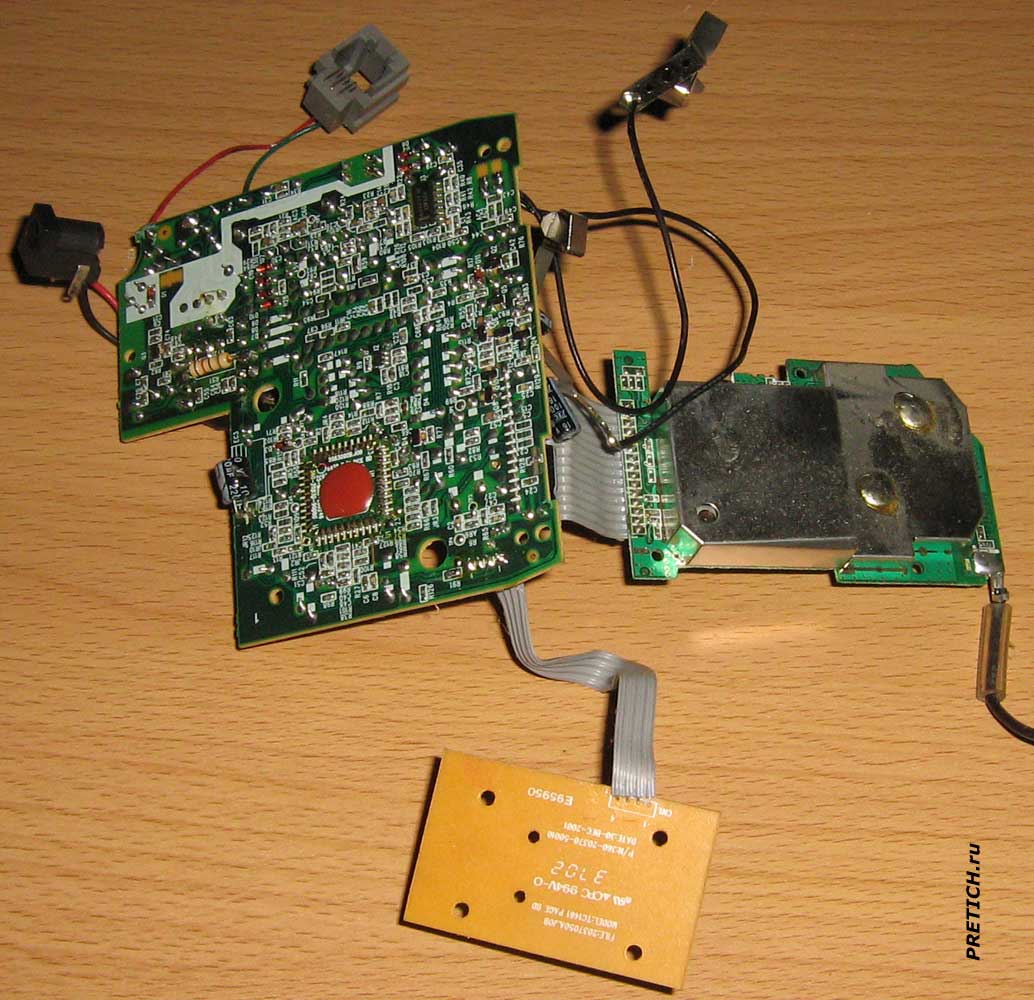

С обратной стороны платы множество деталей SMD монтажа и две микросхемы. Одна залита компаундом, другая с маркировкой LM324 - четырехканальный операционный усилитель.

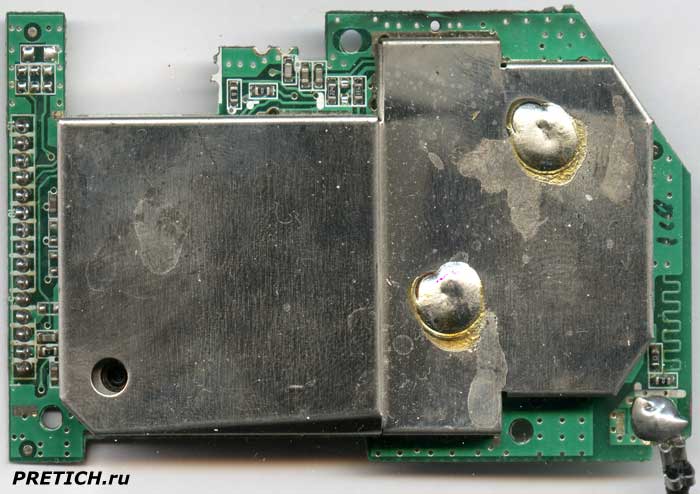

Блок радиоканала - двусторонний текстолит зеленого цвета. С одной стороны большой металлический экран... Снимаем его - под ним еще три... убираем и их, чтобы лучше рассмотреть.

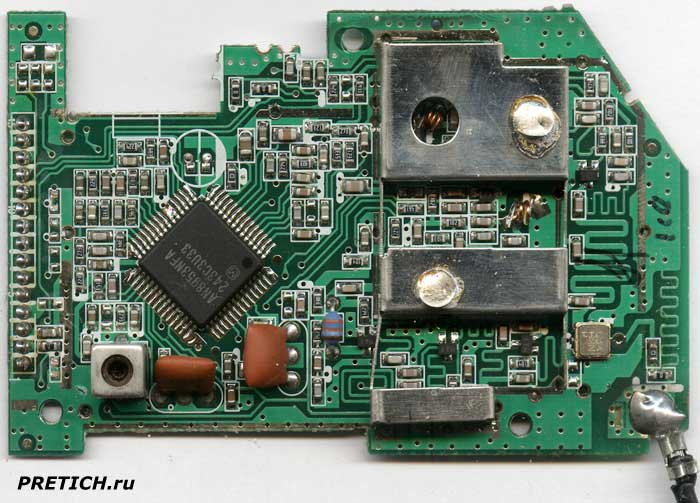

AN8953NFA чип в базе радиотелефона Panasonic KX-TC1484B



С этой стороны платы много SMD элементов, два кварцевых резонатора и одна микросхема: AN8953NFA 243C3U33 с логотипом Matsushita... к плате припаян провод, идущий на антенну.

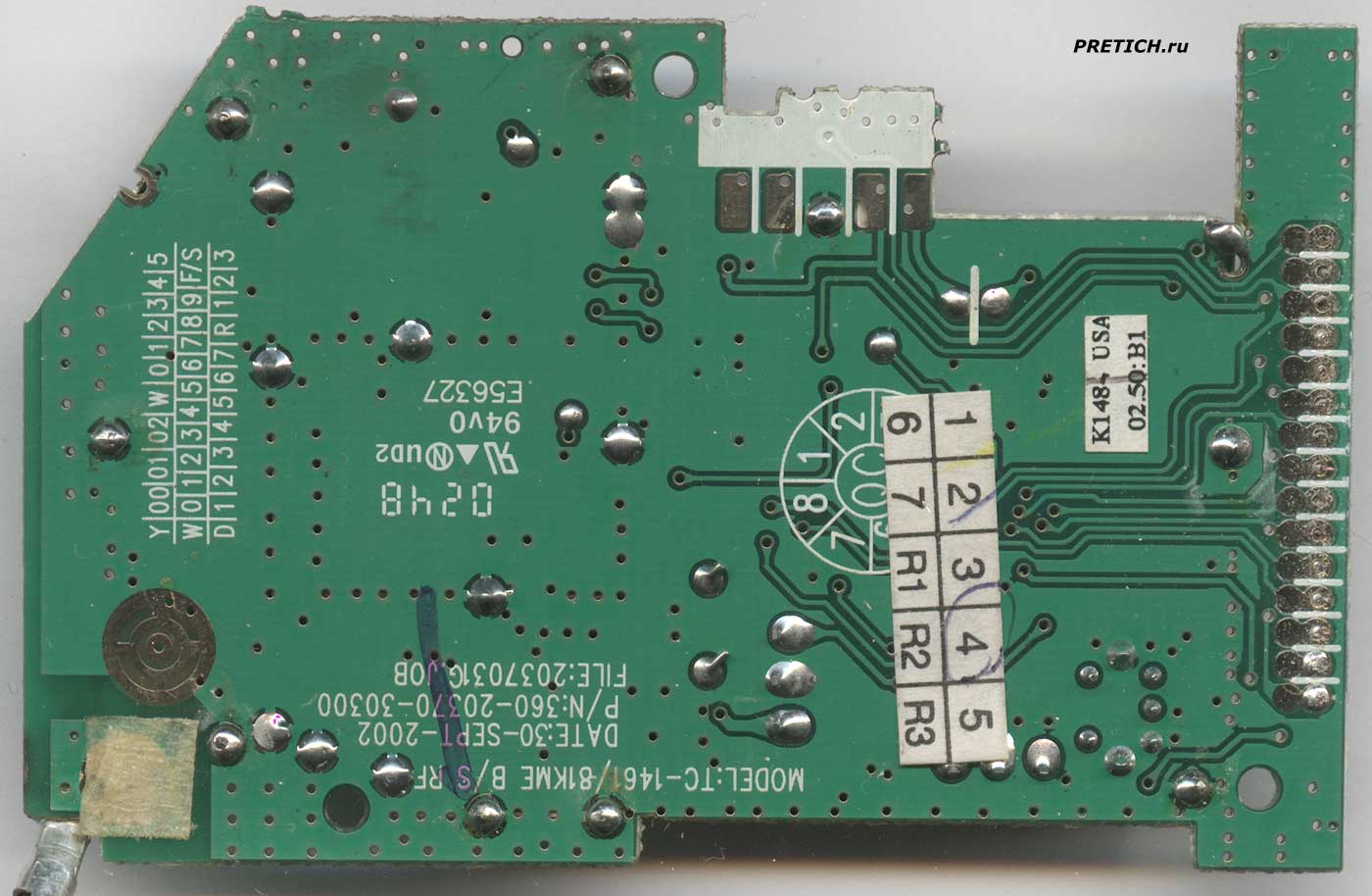

TC-1461/81KME B/S RF плата телефона Panasonic KX-TC1484B



На обратной стороне платы элементов нет, но много маркировок: TC-1461/81KME B/S RF 30-sept-2002 P/N:360-20370-30300 FILE: 2037031G.JOB...

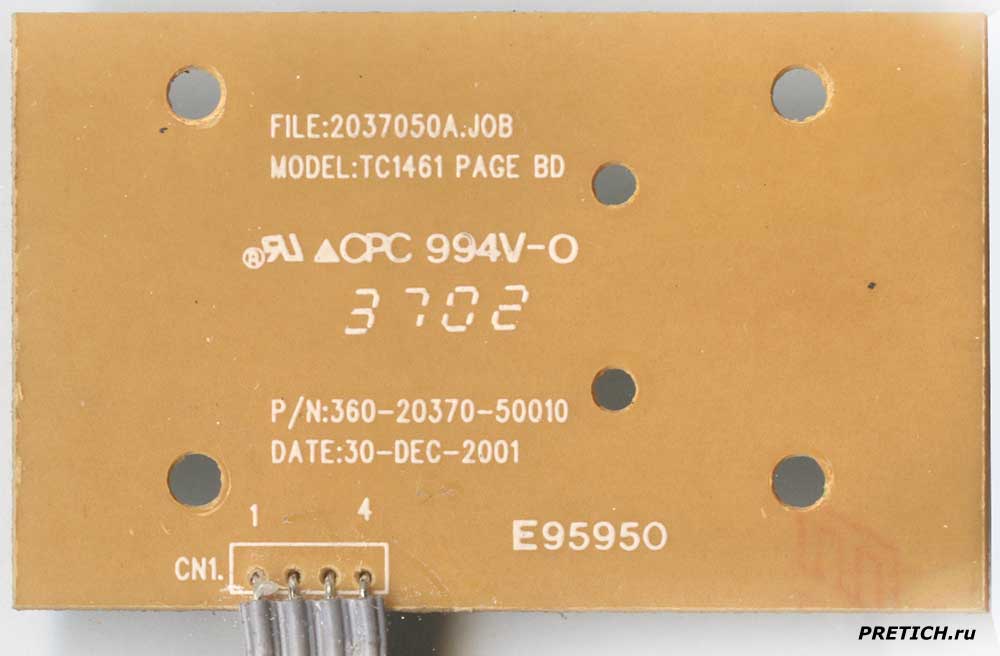

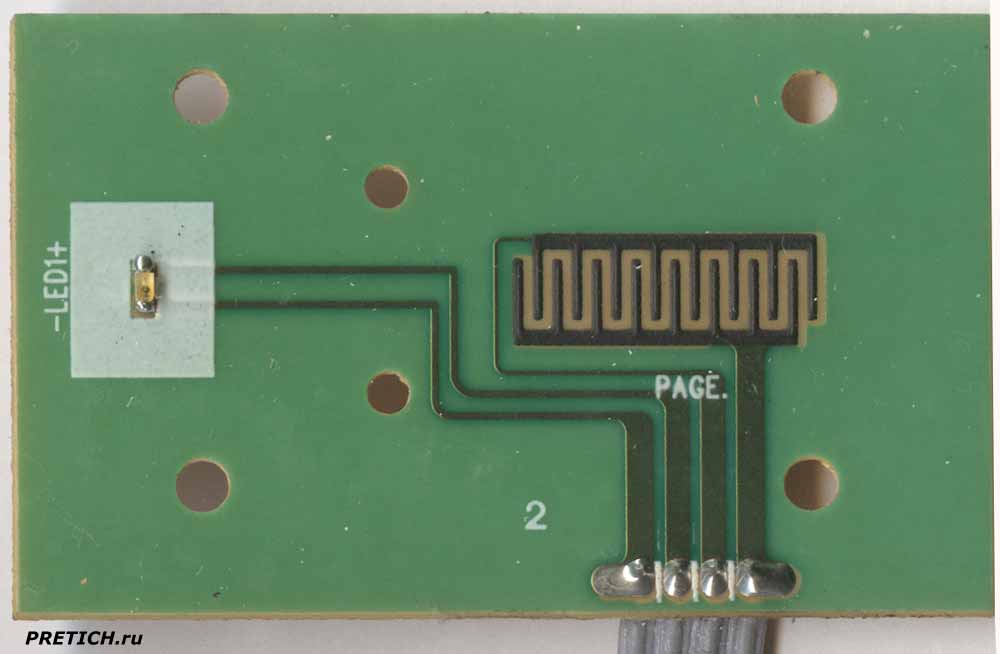

Еще одна плата, маркировка на ней: FILE:2037050A.JOB TC1461 PAGE BD OPC P/N:360-20370-50010 E95950... С обратной стороны платы только один светодиод и контактная площадка - кнопка поиска трубки... Плата соединена с основной через шлейф с четырьмя жилами.



Трубка

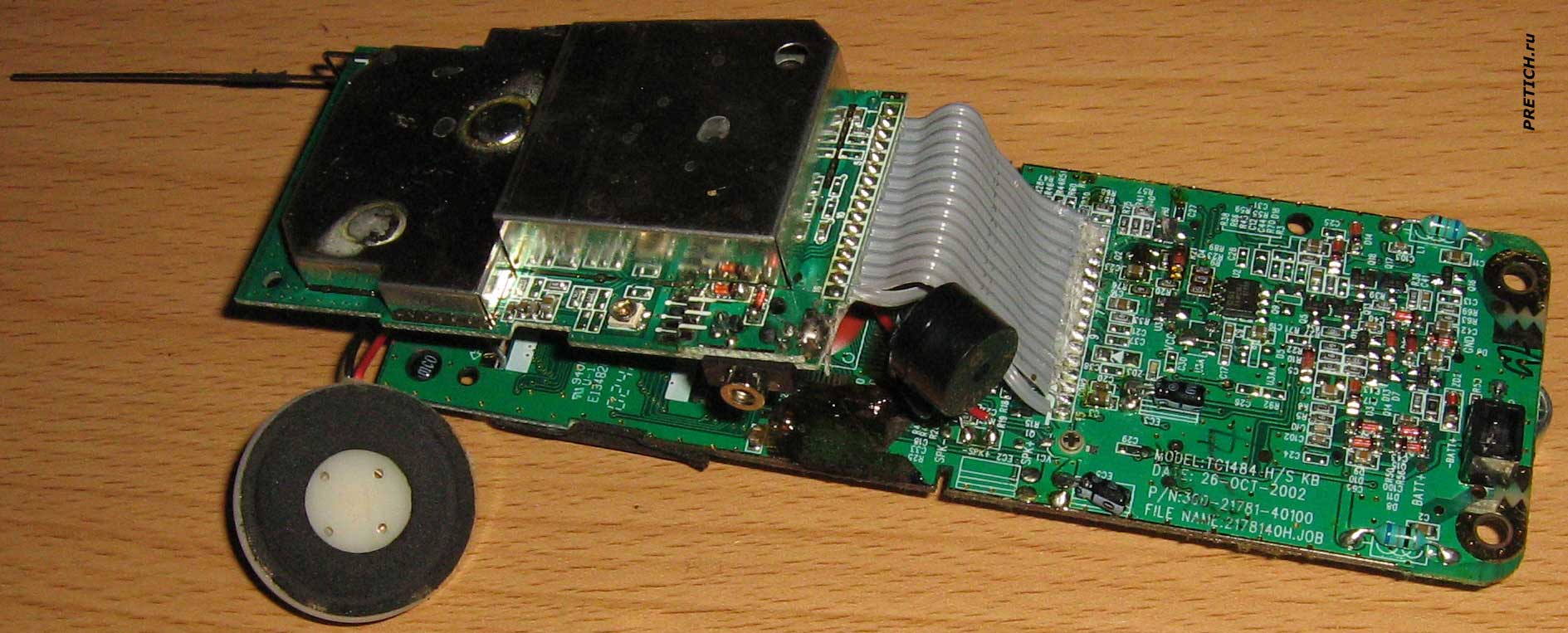

Теперь трубка - разбираем ее. Вытаскиваем все внутренности. Это одна главная плата, затем радиоблок, динамик, микрофон, впаянный в плату... пищалка, типа звонок на трубке - на двух проводах... Монохромный ЖК-дисплей... и маркировки практически такие же. Здесь я привожу уменьшенные и пережатые фото, если вам нужны оригиналы - пишите в комментариях к статье, и я их выложу.



Panasonic KX-TC1484B основная плата трубки телефона



Основная плата телефонной трубки. В общем-то, она во многом повторяет основную плату базы, блок приема-передачи... Кварцевый резонатор PALTRON 4.000 18PF(1010), большая бескорпусная микросхема, залитая компаундом...



Panasonic KX-TC1484B дисплей на трубке телефона

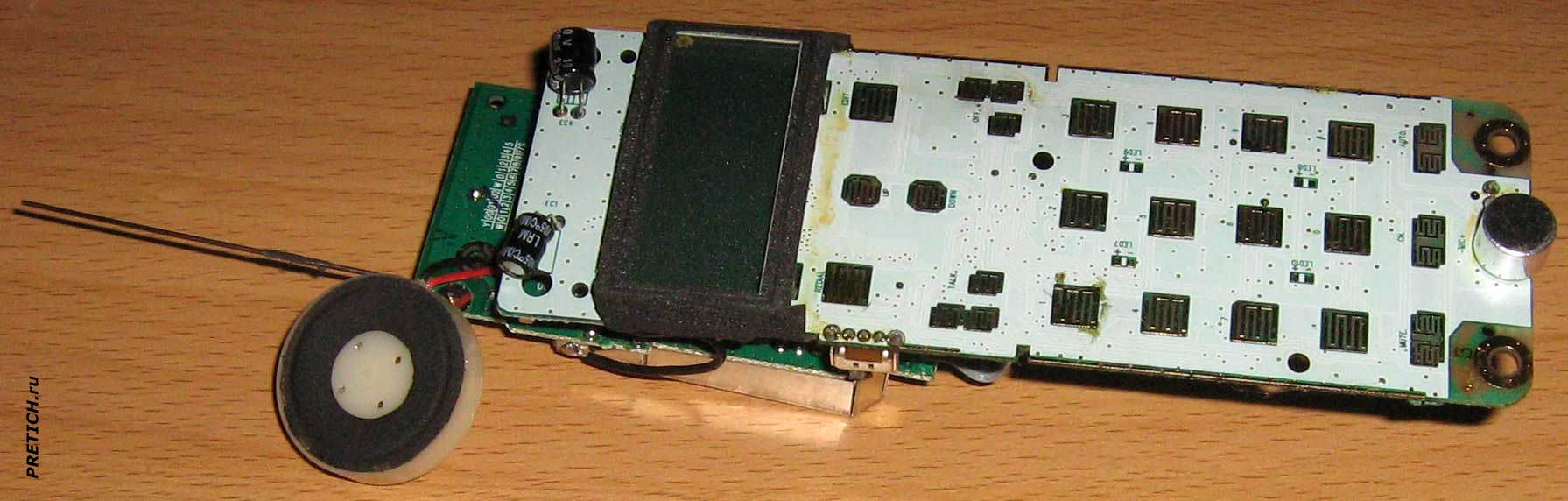

С другой стороны платы ЖК-дисплей, контактные площадки кнопок трубки, обычный электретный микрофон...

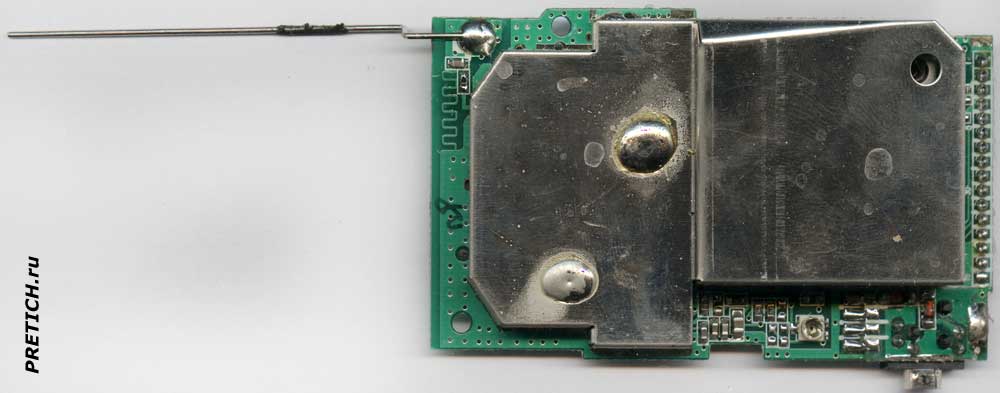

Радиоблок - он соединен с основной платой гибким шлейфом - припаянным. С одной стороны все закрыто металлическими экранами, снимаем их.



Panasonic KX-TC1484B радиоблок трубки телефона

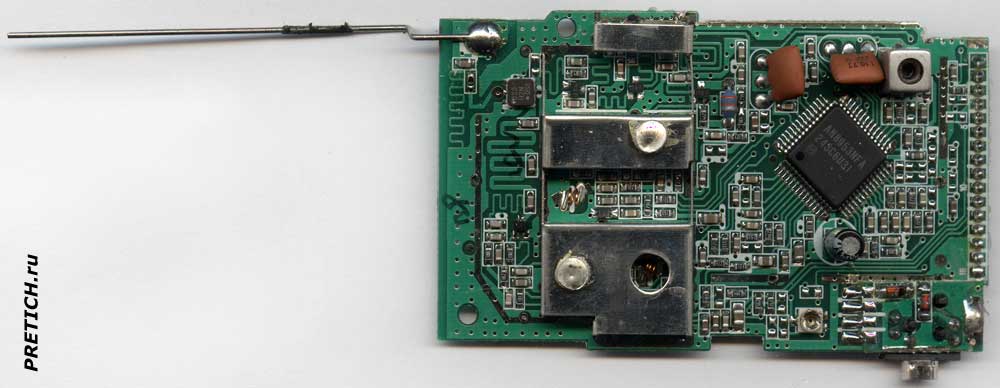

На плате снова та же самая микросхема - AN8953NFA 243C6U31, контурные катушки индуктивности... два керамических резонатора... Металлическая (стальная) антенна...



Panasonic KX-TC1484B как подключить гарнитуру к телефону



Обратная сторона платы - элементов нет, кроме одного SMD-резистора и 3,5" разъема типа мини-джек, для подключения гарнитуры...



динамик SD153BH и спикерфон X330N в телефонном аппарате



В трубке использован динамик - или динамический капсюль SD153BH, а также спикерфон - или проще говоря, пищалка - X330N, звонок в трубке...



На этом, в общем-то, все, заканчиваю. Аппарат сделан, в общем и целом неплохо, как и прочие аппараты от Панасоника.



- Panasonic KX-TC1484B - схема радиотелефона (если будет нужно руководство пользователя - пишите в комментариях, выложу)





Михаил Дмитриенко, специально для PRETICH.ru

2020 г.
