ATI Radeon 9250 AGP 128 Мб - старая видеокарта

ATI Radeon 9250 AGP 128 Мб - старая видеокарта



Обзор старой видеокарты ATI Radeon 9250, с интерфейсом AGP 8х, с 128 Мб видеопамяти на борту, и со 128-битной шиной. Эти видеокарты в свое время продавались по цене 60-70$, и были приняты пользователями весьма неоднозначно... Кто производитель - неизвестно, так как он нигде не указан. Но тщательный поиск в интернете дал ответ - это продукция компании Palit, относится она к серии Daytona. Чем примечательна эта серия? Ничем. Низкой ценой - это да.



+ Щелкайте по фото, чтобы увеличить!

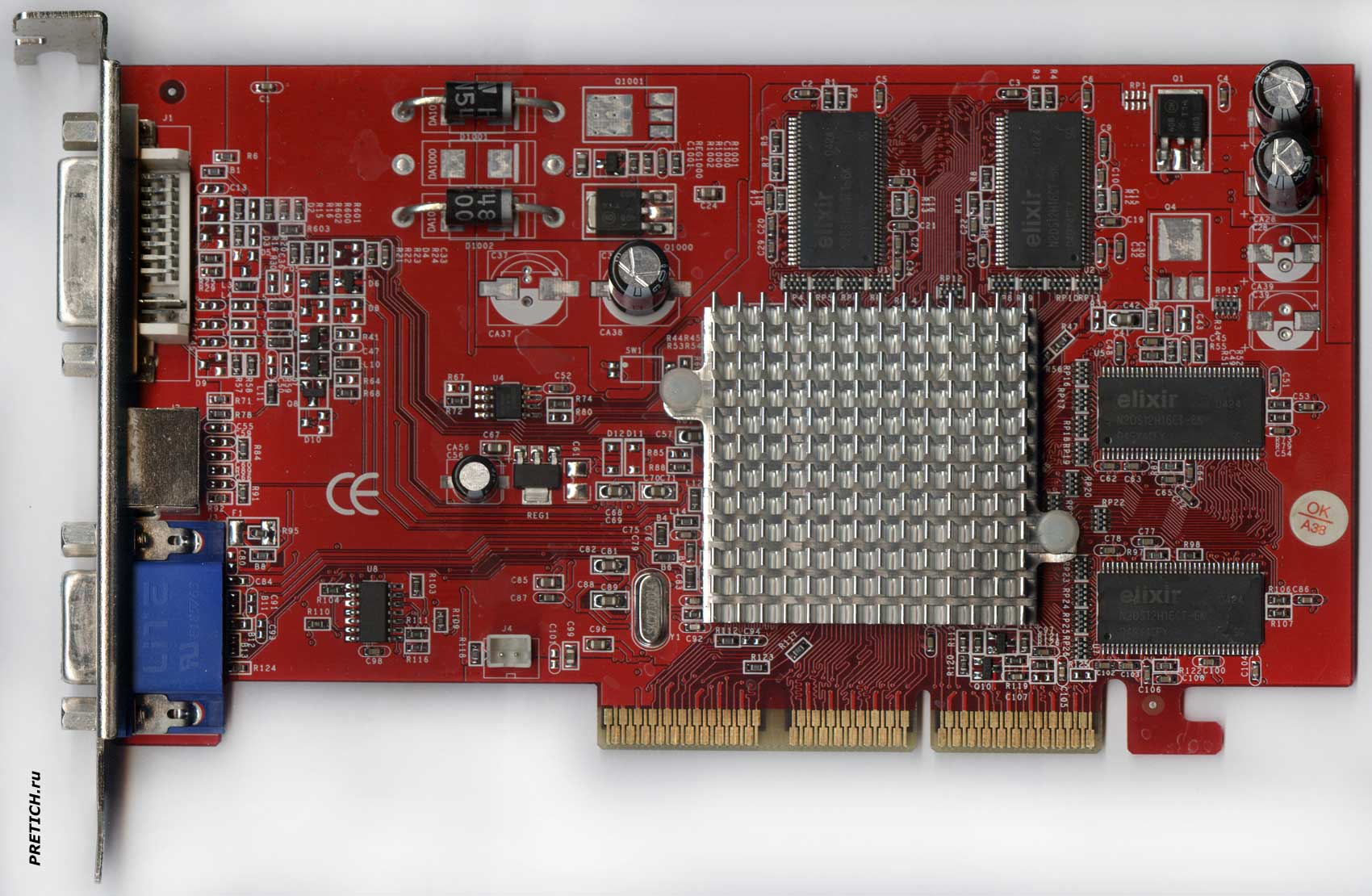

ATI Radeon 9250 AGP 128 Мб обзор старой видеокарты



Итак, эта видеокарта высокопрофильная, текстолит имеет фирменный красный цвет - цвет ATi. Видеопроцессор закрыт небольшим алюминиевым радиатором, который не имеет специального охлаждения, хотя рядом распаян 2-контактный разъем для подключения вентилятора. Если кому надо, видимо так рассудили Палитовцы, сам прикупить и привинтит вентилятор. Так ведь дешевле. На плате повсюду видны следы этого удешевления - масса разведенных, но не распаянных мест...

Из внешних разъемов мы имеем: аналоговый D-Sub, он же VGA. Затем цифровой DVI. Между ними ютится выход S-Video, в те времена было принято впаивать на видеокарты этот разъем, но я не видел ни одного человека, который им бы пользовался... большинство вообще не знают что это такое.

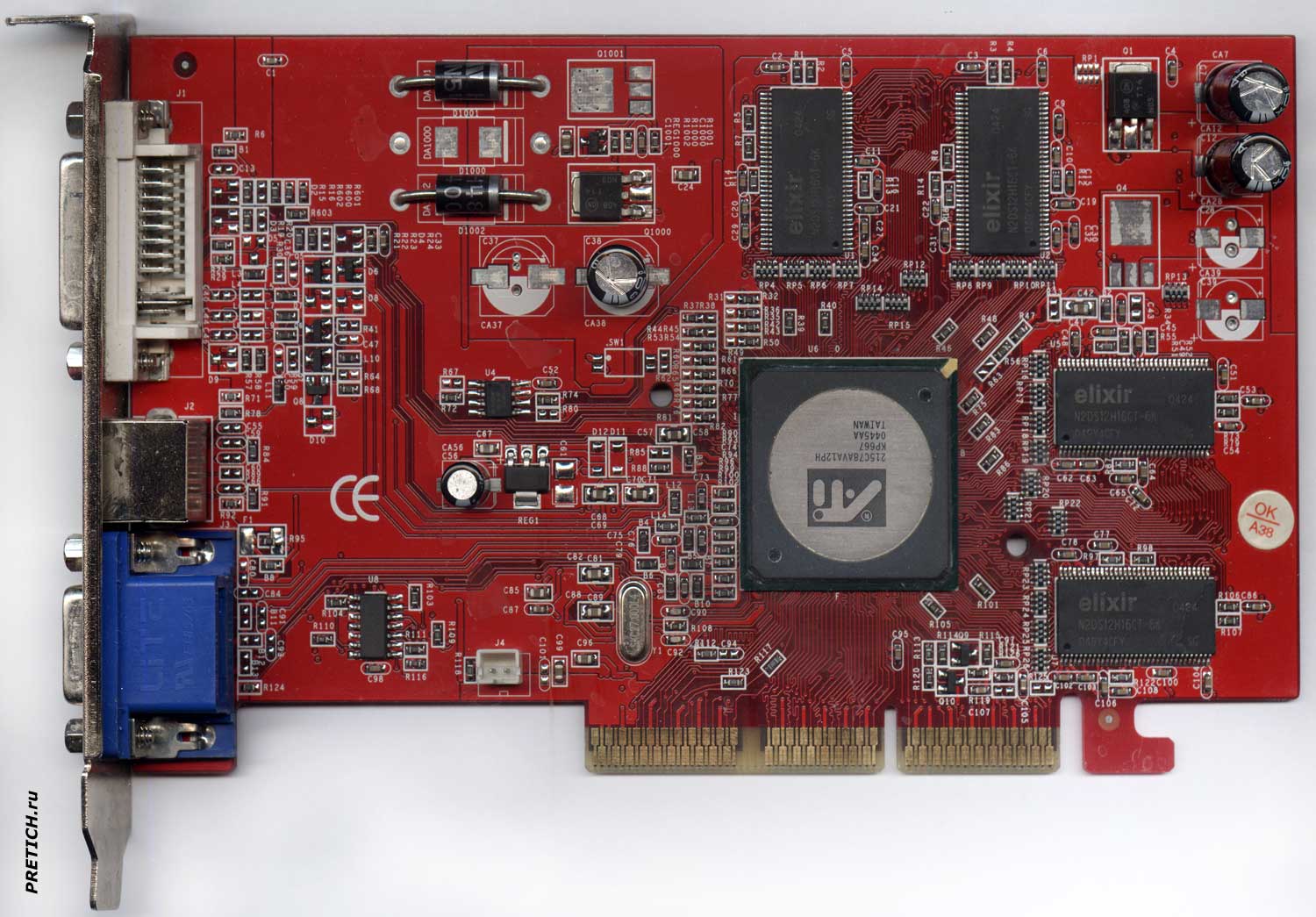

Palit Daytona ATI Radeon 9250 AGP 128 Мб описание



Снимаем радиатор. Термопасты намазано много и густо... Теперь лицевая часть видеокарты как на ладони. Сразу бросается в глаза, что видеочип перевернут на 180 градусов, непривычно. На плате два больших диода 1N5400. Два МОСФЕТ-транзистора 408 T14 N03 - это NTD14N03R производства ON Semiconductor. Чип SST 25VF512 20-4C-SA. И это чип флэш-памяти, serial flash memory - БИОС видеокарты. SMD транзистор L1117L. Компаратор 74HCT86D. Кварцевый резонатор SKC27.000L4.

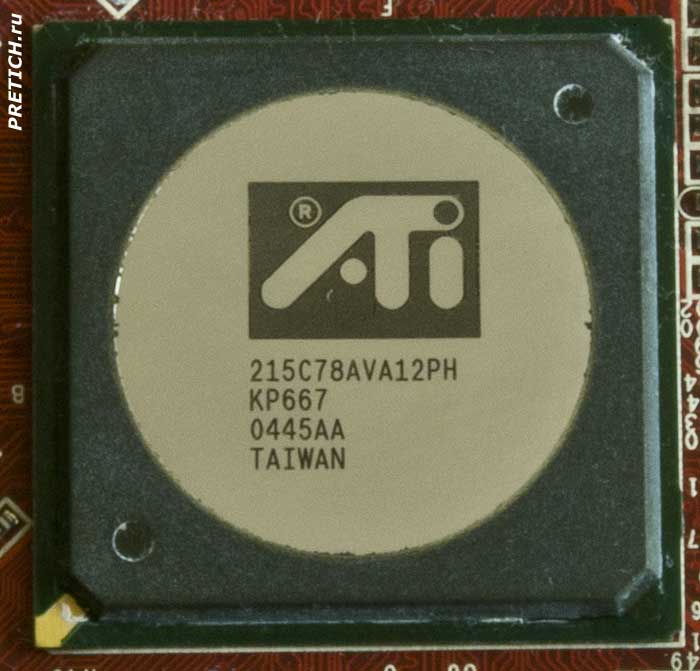

Видеочип ATi 215C78AVA12PH старые карты



Видеочип, или GPU. На нем логотип ATi и маркировка 215C78AVA12PH KP667 0445AA, страна изготовления - TAIWAN.

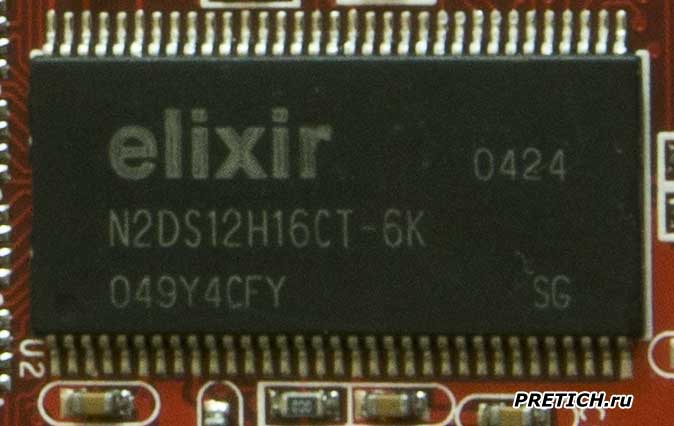

Elixir N2DS12H16CT-6K старая медленная память



Вокруг GPU буквой "Г" распаяно четыре чипа видеопамяти, и еще четыре на обратной стороне - итого восемь. Это память DDR, с маркировкой: Elixir N2DS12H16CT-6K. Дешевая и плохая память... Память работает на частоте 166 МГц, вместо положенных 200 МГц.

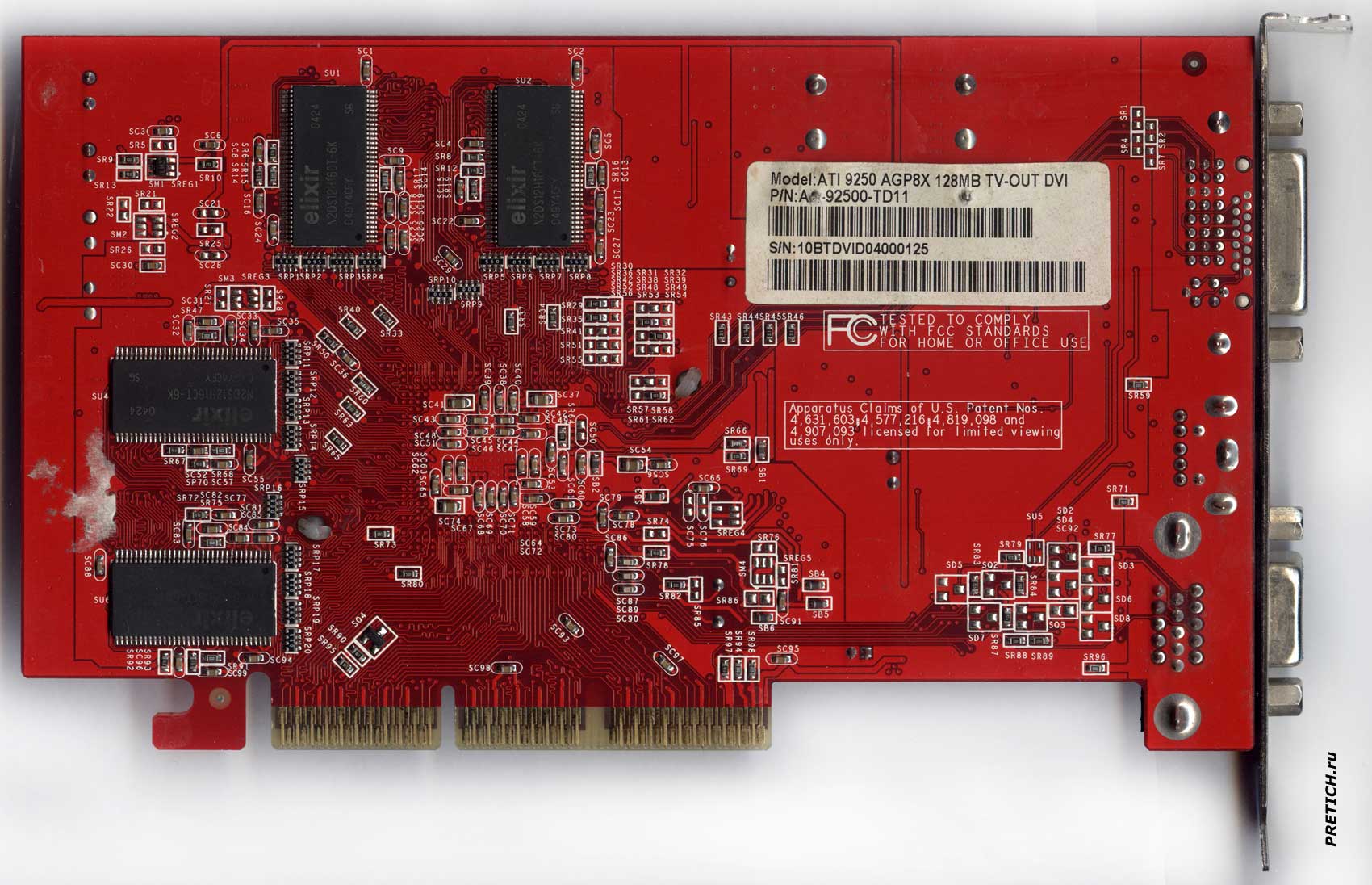

ATI Radeon 9250 AGP8х видеокарта 128 Мб разбор



Обратная сторона платы. Здесь SMD элементы и четыре чипа памяти. Наклейка, или этикетка видеокарты: модель ATI 9250 AGP8X 128MB TV-OUT DVI. Затем P/N: ATi-92500-TD11. Серийный номер и штрих коды.



Вот и все. Провести какие-нибудь тесты или привести скриншоты из той же GPU-Z я не смог, из-за отсутствия работоспособной материнской платы с разъемом AGP.



Эта видеокарта была анонсирована 1 марта 2004 года, основными конкурентами из лагеря "зеленых" у нее были Nvidia GeForce FX 5200 и GeForce 4 MX 460. И если со второй 9250 расправлялся легко, то с FX 5200 было сложнее, хотя бы из-за поддержки "зеленой" DirectX 9. Лет 11-12 назад у меня некоторое время была такая же видеокарта, и я не вникая в тонкости, был ею весьма доволен. Ну, тогда я еще не играл в компьютерные игры, а когда меня засосал S.T.A.L.K.E.R: Тени Чернобыля, я уже имел Colorful GeForce 8600GT 512 Мб...



P.S. при описании этой видеокарты, меня постоянно не покидало ощущение, что я это уже описывал. Но никак не мог вспомнить - где и когда? И вот вспомнил, эта видеокарта от Palit полная копия видеокарты XpertVision ATI Radeon 9250 (читайте по ссылке ее описание). Они полностью идентичны. Только цвет текстолита там темный, чуть ли не черный, и некоторые элементы с другой маркировкой от других производителей (просто аналоги).





Михаил Дмитриенко, специально для PRETICH.ru

2019 г.

Комментарии
676 #1 D354M3D
September 15 2019 17:28:43
S-Video можно было использовать для записи изображения с компьютера через ТВ-тюнер при отсутствии карты видеозахвата.
1 #2 Pretich
September 16 2019 19:38:27
Это на видеомагнитофон только. Обычно карта ТВ-тюнера сама имела возможность записи на жесткий диск, и в ней S-Video был не выходом, а входом. Я оцифровывал несколько видеокассет таким образом, конечно видеомагнитофон тоже должен был иметь такой интерфейс.
744 #3 Erty
June 26 2021 10:26:59
S-Video на видеокартах многофункциональный. Там больше контактов чем, скажем в телевизоре. Помимо сигала цвета (C) и яркости (Y) там есть композитный и компонентный сигналы. Я его использовал, и очень активно. У меня был большой (на то время) стогерцовый телевизор, и я смотрел фильмы с компьютера, да и вообще. Это было гораздо комфортней, лёжа на диване, чем сидя у небольшого монитора. Да я и сейчас так делаю) Диагональ только изменилась, и тип разъёма.
