Статьи » Аудио, видео, фото, радио » NINA W-13EQ обзор и разборка аудиоплеера
NINA W-13EQ обзор и разборка аудиоплеера

NINA W-13EQ обзор и разборка аудиоплеера





Плеер для аудиокассет NINA W-13EQ, предположительно начала 1990-х годов... Подобной продукции в те времена было великое множество, от высококачественных до дешевки родом из китайских подвалов.

Что это за компания NINA CORPORATION JAPAN? Честно говоря, в интернете информации крайне мало... Я логотип NINA помню еще с начала 90-х, по аудиокассетам. Потом видел магнитолы с этим же лого... далее выяснил, что под этим так сказать брендом были еще и телевизоры, и даже блендеры, соковыжималки и прочее... Одним словом NINA CORPORATION JAPAN - это что-то мутное, не желающее себя афишировать.

Как мне тут подсказали, эта компания может быть связана с Sangean Electronics, Inc. тайваньской компанией с заводом в КНР - город Дунгуань... Так как многие изделия под логотипом NINA идентичны изделиям под логотипом SANGEAN. Может быть это вообще - просто торговая марка тайванцев... или еще чего подобного. Ясности это не добавляет.



+ Щелкайте по фото, чтобы увеличить!

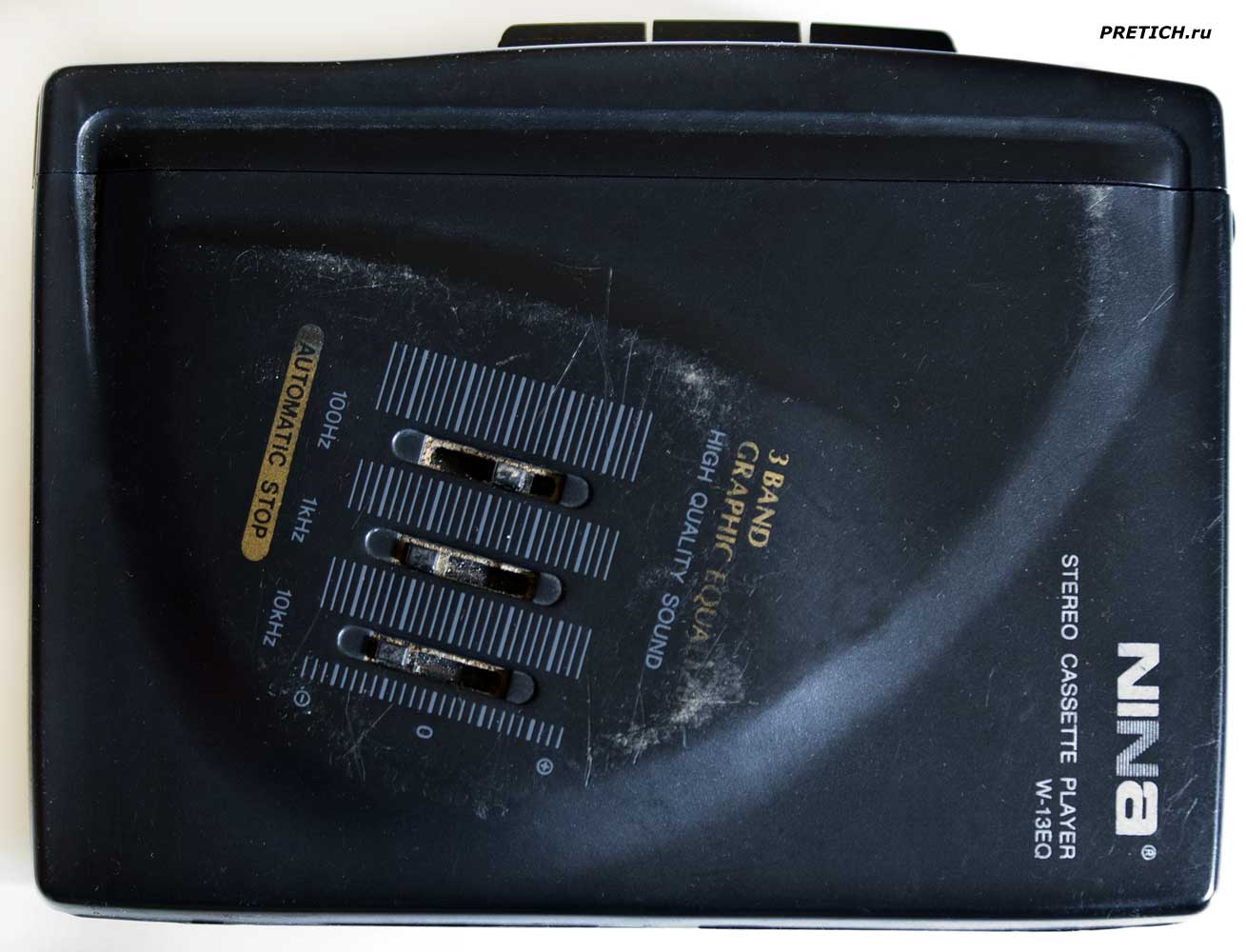

NINA W-13EQ обзор плеера для аудио кассет



Итак, плеер NINA W-13EQ, мне достался в не самом презентабельном виде, но в рабочем состоянии. Внешне он ничем не выделяется из "серой массы" своих дешевых собратьев (хотя я не знаю, сколько он стоил в те времена). На лицевой стороне, на крышке подкассетника мы видим: логотип NINA, название устройства Stereo Cassette Player, и название модели W-13EQ. Затем идет трехполосный эквалайзер (буквы EQ в названии модели об этом и говорят). Регулировка частот на 100 Гц, 1 кГц и 10 кГц. Надписи: 3 BAND GRAPHIC EQUALIZER, HIGH QUALITY SOUND, AUTOMATIC STOP. Подкассетник открывается обычным ручным способом...



NINA W-13EQ старый аудио плеера, описание

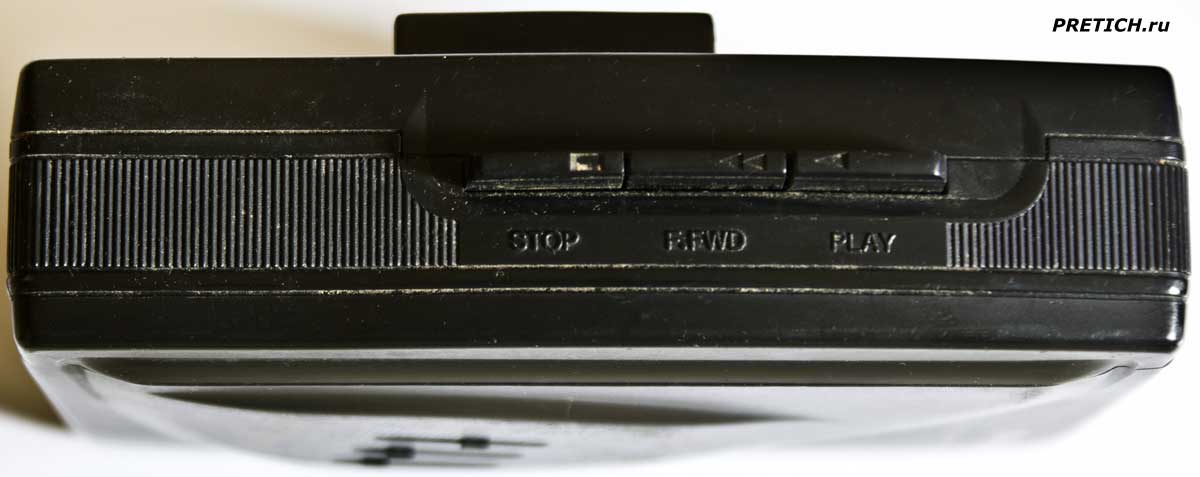

Сверху всего три кнопки управления: PLAY - включение проигрывания, средняя - перемотка, и кнопка STOP - остановка.

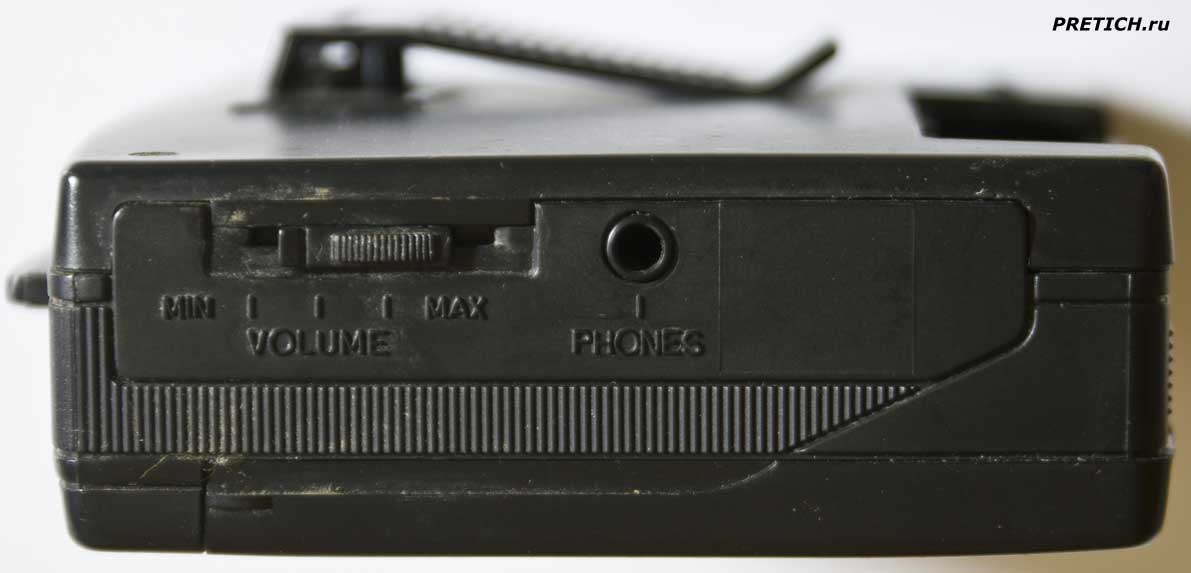

NINA W-13EQ плеер для компакт-кассет



Сбоку гнездо для подключения наушников - это стандартный 3,5 мм мини-джек. И ползунковый регулятор уровня громкости.



NINA W-13EQ старинный аудио плеер, компакт-кассеты

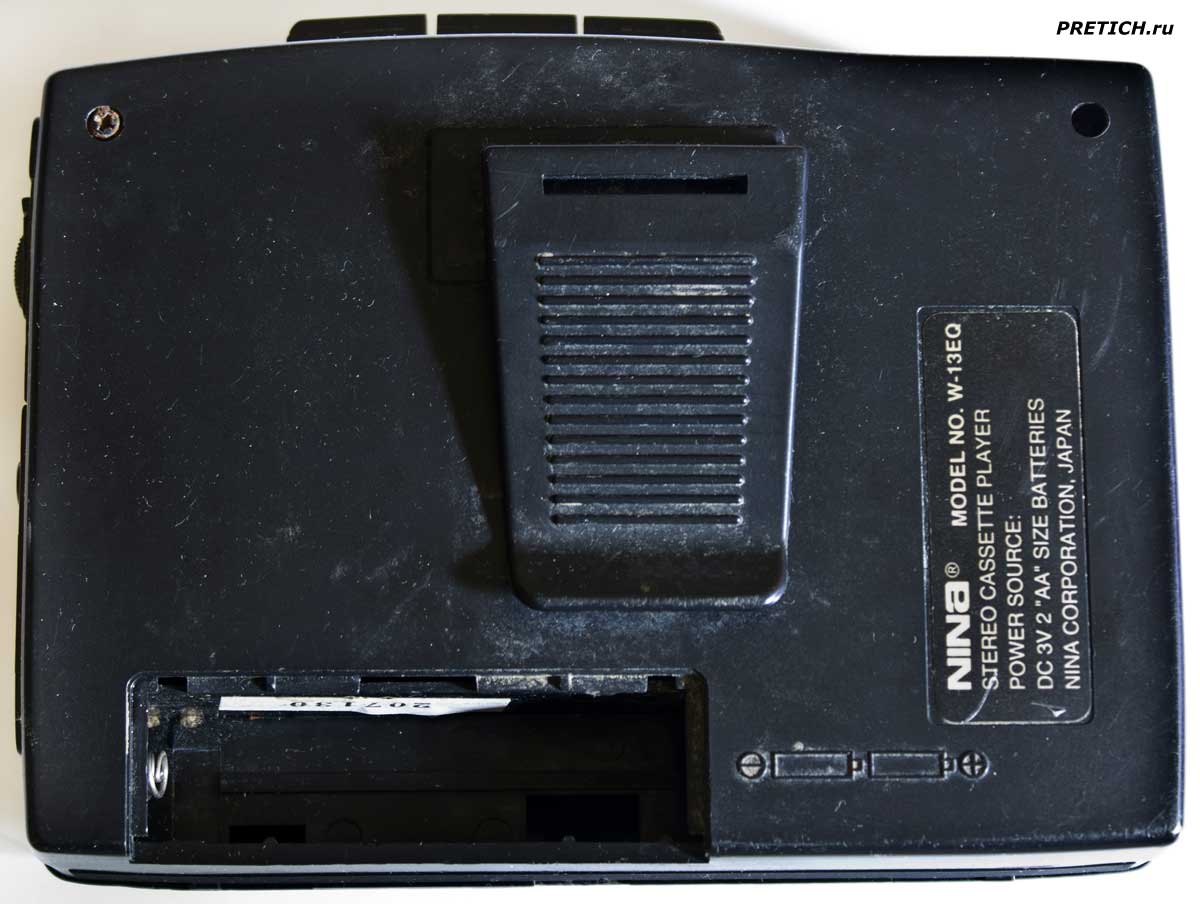

Задняя сторона, здесь пластмассовая прищепка или клипса, для крепления плеера на одежду (например, на пояс). Отсек для батареек - крышка от него у меня отсутствует. Внутри есть бумажная наклейка с цифрами: 207130 - вероятно серийный номер, для гарантийного листа. Рядом изображена схема установки батареек... Этикетка устройства.

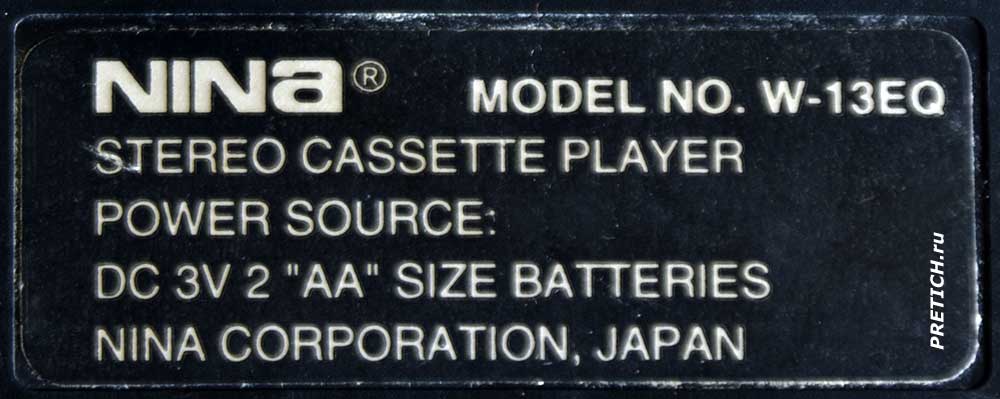

NINA W-13EQ этикетка винтажного плеера



На этикетке логотип NINA и название модели W-13EQ, снова название устройства - Stereo Cassette Player. Требования по питанию DC3V 2 "AA", и название производителя - NINA CORPORATION, JAPAN.



Винтаж - NINA W-13EQ плеер начала 90-х годов

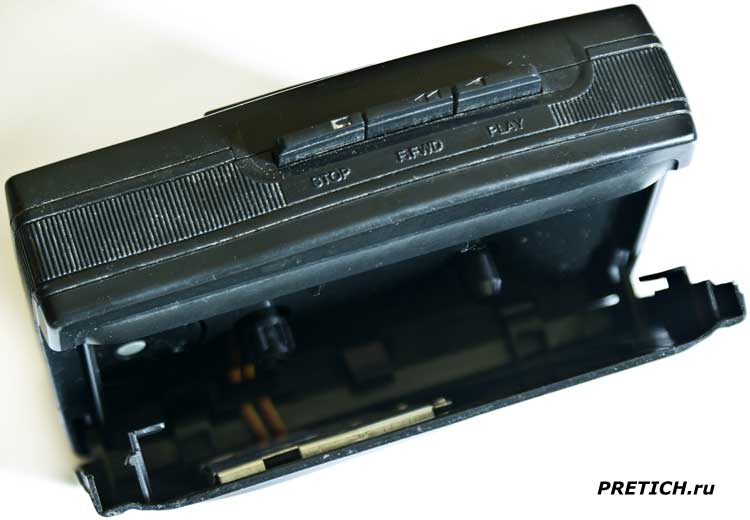

Открываем подкассетник - внутри все просто. Один активный узел подмотки и перемотки, виден блок эквалайзера на крышке...

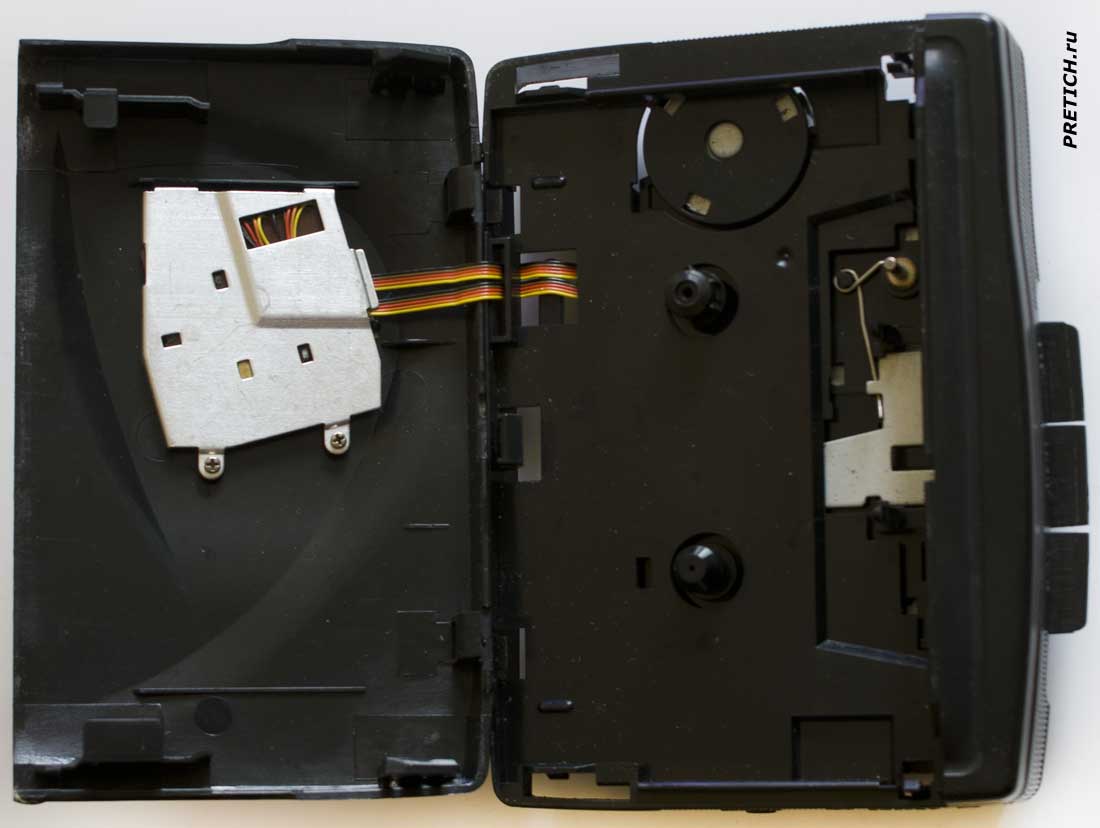

NINA W-13EQ плеер с эквалайзером, Япония, обзор



Отжимаем пару пластмассовых лепестков и "освобождаем" крышку - вот так примерно, как на фотографии... На внутренней стороне крышки подкассетника блок эквалайзера закрыт алюминиевым экраном. От этого блока внутрь плеера уходят два шлейфа проводов...



NINA W-13EQ разборка аудио плеера, винтаж

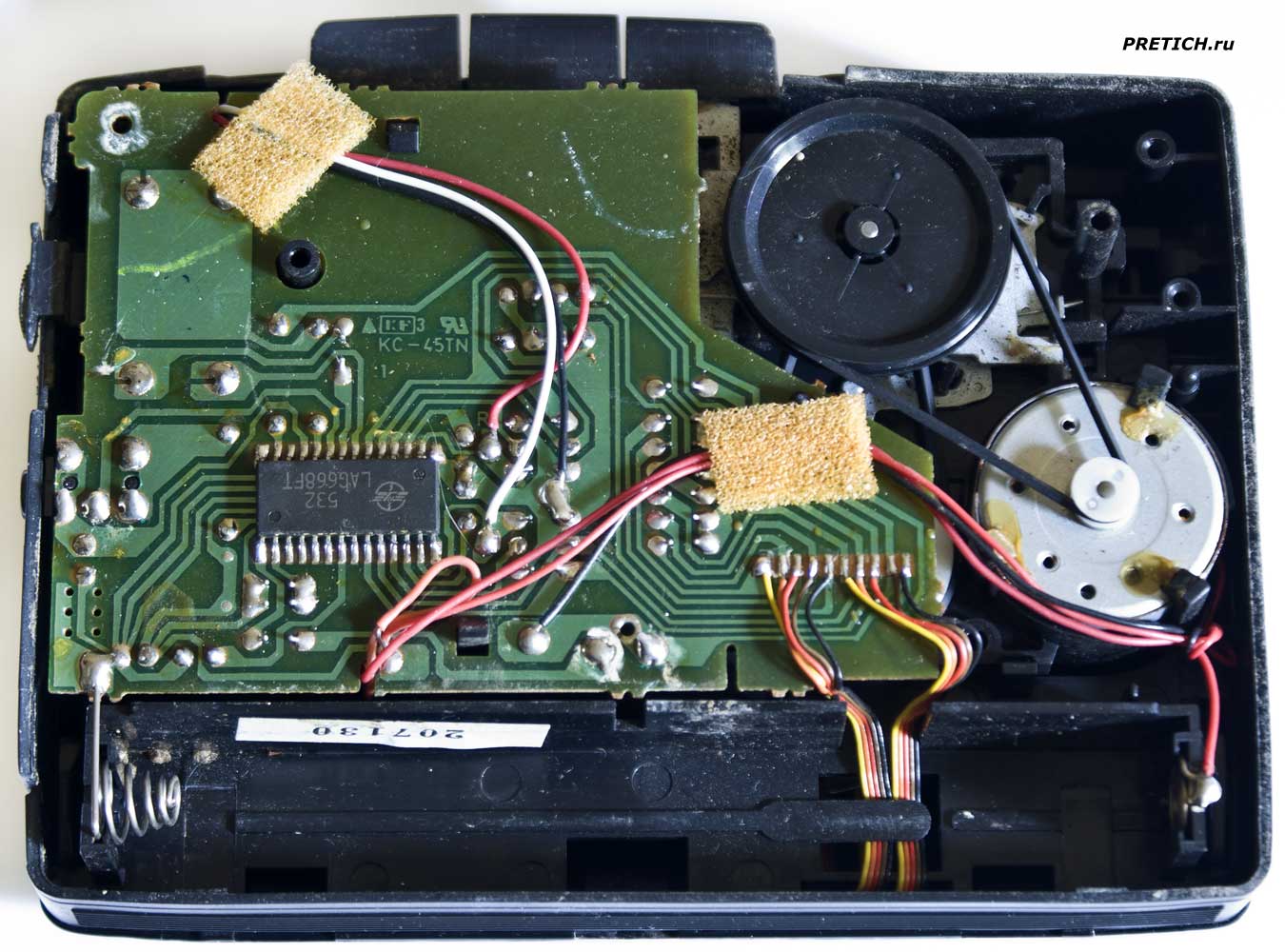

Приступаем к разборке плеера NINA W-13EQ. Выкручиваем на задней крышке пару шурупов и снимаем ее. Смотрим внутрь - опять же - бюджетная картина...





Вытаскиваем все внутренности плеера и рассматриваем со всех сторон. Две платы электроники, лентопротяжный механизм на пластмассовом шасси... Продолжаем разборку.



KC-45TN плата аудиоплеера NINA W-13EQ

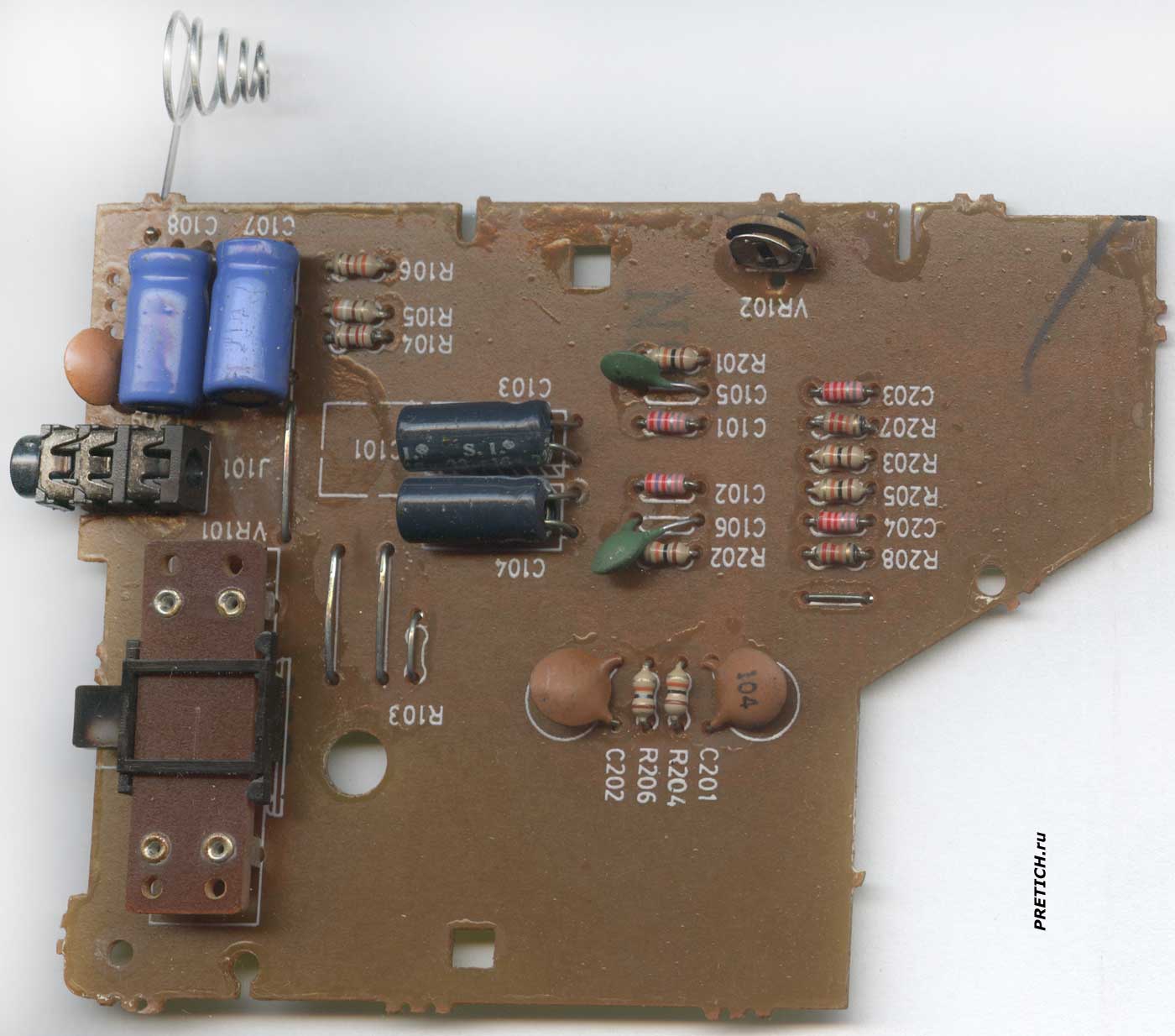

Основная плата плеера - это односторонний текстолит. С одной стороны распаяны такие элементы: ползунковый переменный резистор - регулятор уровня громкости, разъем типа мини-джек, керамические и электролитические конденсаторы, резисторы. Один подстроечный резистор, вероятно регулировка скорости двигателя.

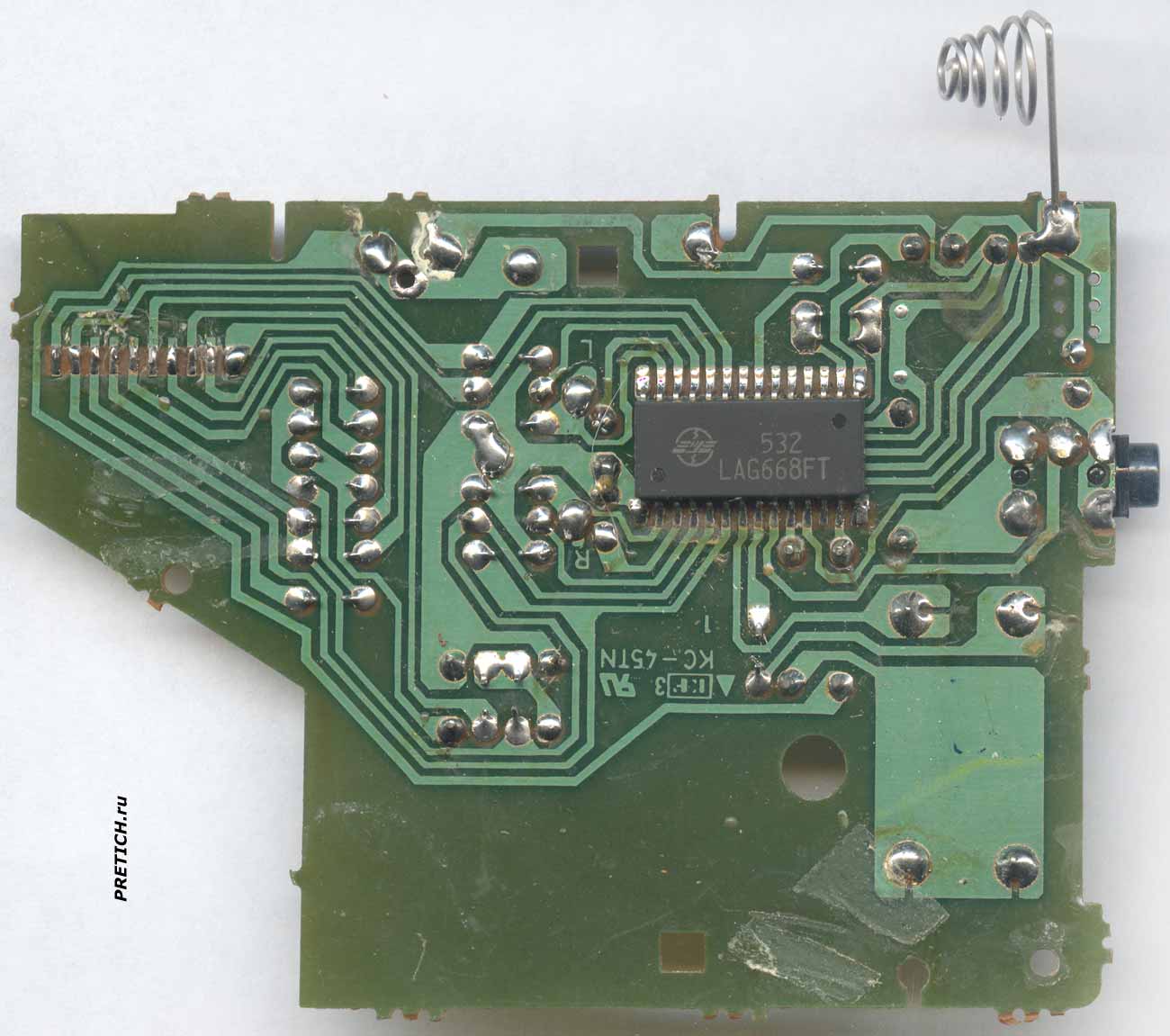

LAG668FT микросхема в плеере NINA W-13EQ



На обратной стороне платы дорожки, маркировка KC-45TN. Одна микросхема 532 LAG668FT - это аудиоусилитель и одновременно драйвер двигателя.

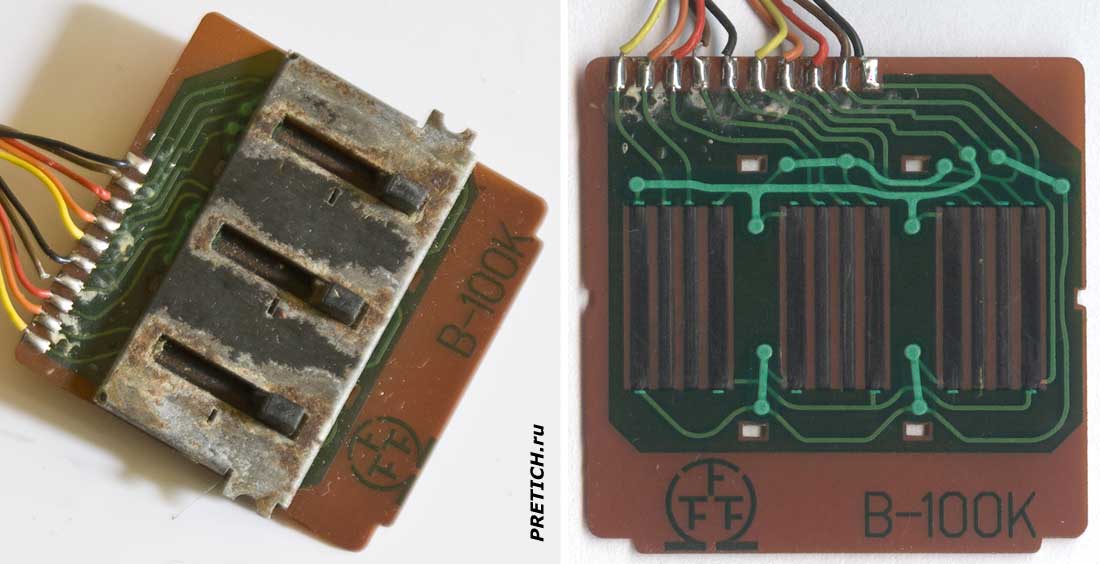

NINA W-13EQ эквалайзер плеера, разборка



Плата эквалайзера, здесь всего три ползунковый переменных резистора, закрытые металлическим корпусом. Снимаем его. Плата имеет маркировку B-100K, дорожки переменных резисторов нанесены прямо на текстолит.





Лентопротяжный механизм - очень простой, смонтирован на пластмассовом основании, часть элементов металлические - стальные.

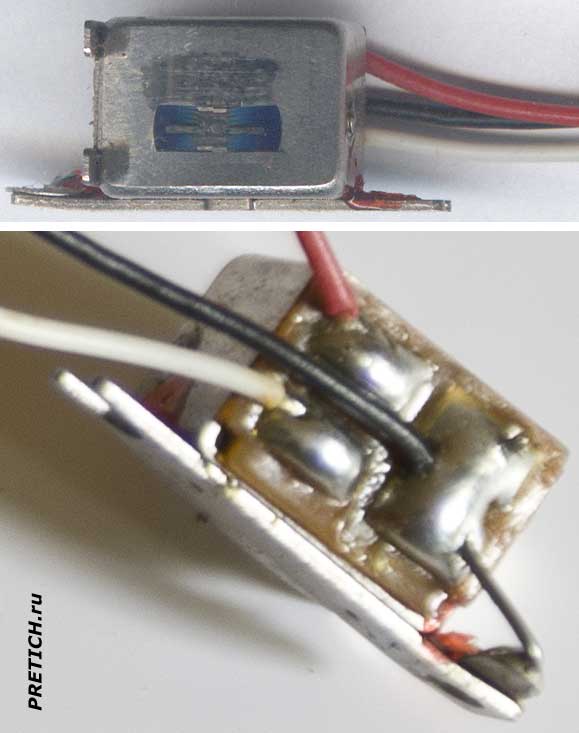

MS 25PBK8 K5630 магнитная головка в NINA W-13EQ



В плеере применена стереофоническая магнитная головка с маркировкой MS 25PBK8 K5630.

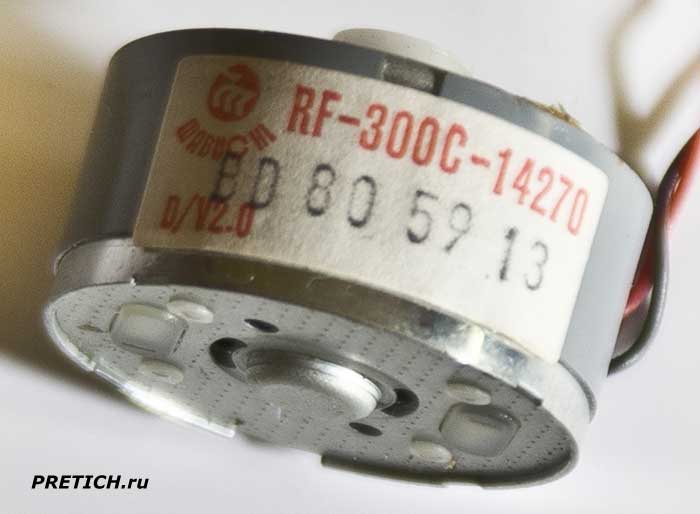

MABUCHI RF-300C-14270 двигатель в плеере



Электродвигатель, на нем этикетка и на ней RF-300C-14270 BD 80 59 13 D/V2.0 - изготовленный компанией MABUCHI.



На этом разборка плеера закончена. Осталось подвести итоги и всё. Этот плеер не представляет собой ничего особого - дешевая модель. Всего по минимуму. Сделан из не самой хорошей пластмассы... Внутренне также - сплошной бюджет. Тем не менее, все работает. По качеству работы сказать сложно, все-таки аппарату много лет. Судя по состоянию магнитной головки им пользовались не очень много, но хранился он явно как попало. Также не могу говорить о качестве воспроизведения компакт-кассет, на мой взгляд - скверно, но вспоминая те времена - звук нормальный. Одно могу сказать наверняка: даже вспоминая те далекие времена, я бы и тогда не прельстился на такой аппарат.





Михаил Дмитриенко, специально для PRETICH.ru

2019 г.





NINA W-13EQ review and disassembly audio player



The player for audio cassettes NINA W-13EQ, presumably the beginning of the 1990s ... There were a lot of similar products in those times, from high-quality to cheap stuff come from Chinese basements.

What is this company NINA CORPORATION JAPAN? Honestly, there is very little information on the Internet ... I remember the NINA logo from the beginning of 90x, on audio cassettes. Then I saw a radio with the same logo ... I found out later that under this brand, as it were, were also televisions, andeven blenders, juicers and more ... In a word, NINA CORPORATION JAPAN is something dull that doesn’t want to advertise itself.

As suggested to me, this company may be associated with Sangean Electronics, Inc. Taiwanese company with a factory in China - the city Dongguan ... Since many products under the NINA logo are identical to products under the SANGEAN logo. Maybe it's just - just trading. Mark Taiwanese ... or something like that. This does not add clarity.

+ Click on the photo to enlarge!

So, the player NINA W-13EQ, I got in not the most presentable form, but in working condition. Externally, he does not stand out from the "gray the masses "of their cheap counterparts (although I don’t know how much it cost in those days). On the front side, on the cover of the cassette holder, we see: NINA logo, device name Stereo Cassette Player, and model name W-13EQ. Then comes the three-band equalizer (the letters EQ in model name about it and say). Frequency adjustment on 100 Hz, 1 kHz and 10 kHz. Inscriptions: 3 BAND GRAPHIC EQUALIZER, HIGH QUALITY SOUND, AUTOMATIC STOP. The cassette holder opens in the usual manual way ...

There are only three control buttons on top: PLAY - turn on playback, medium - rewind, and STOP button - stop.

On the side, the headphone jack is a standard 3.5 mm mini jack. And slider volume control.

The back side, here is a plastic clothespin or clip, for attaching the player to clothes (for example, a belt). Battery compartment - I have no cover from it. Inside there is a paper sticker with numbers: 207130 - probably the serial number for the warranty sheet. Next is a diagram of the installation of batteries ... Label device.

On the label is the NINA logo and model name W-13EQ, again the name of the device is Stereo Cassette Player. DC3V 2 power requirements "AA", and the manufacturer's name is NINA CORPORATION, JAPAN.

We open the cassette holder - everything is simple inside. One active node winding and rewinding, visible equalizer block on the lid ...

We squeeze a pair of plastic petals and "release" the lid - that's about as much as in the photo ...

We start disassembling the player NINA W-13EQ. We unscrew a pair of screws on the back cover and remove it. We look inside - again - budget picture...

On the inside of the cover of the cassette holder, the equalizer unit is covered with an aluminum screen. From this block into the player go two loops wires ...

We take out all the insides of the player and view from all sides. Two electronics boards, a tape mechanism on a plastic chassis ... Continuing disassembly.

The main board of the player is one-sided PCB. On the one hand such elements are soldered: slider variable resistor - volume control, mini-jack type connector, ceramic and electrolytic capacitors, resistors. One trimmer resistor, probably motor speed adjustment.

On the back of the board is the track, marked KC-45TN. One 532 LAG668FT microcircuit is an audio amplifier and at the same time a driver engine

Equalizer board, there are only three slide variable resistors, covered with a metal case. Remove it. The board has marking B-100K, variable resistor tracks are applied directly to the PCB.

The tape drive mechanism is very simple, mounted on a plastic base, some of the elements are metal - steel.

The player uses a stereo magnetic head labeled MS 25PBK8 K5630.

Electric motor with label on it and RF-300C-14270 BD 80 59 13 D / V2.0 on it - manufactured by MABUCHI.

At this disassembly of the player is over. It remains to take stock and everything. This player is nothing special - a cheap model. Just a minimum. Made of not very good plastic ... Internally, too - a solid budget. However, everything works. By quality It’s hard to say work, after all, the apparatus has been for many years. Judging by the state of the magnetic head, it was not used very much, but it was stored clearly as horrible. Also, I can’t talk about the quality of playback of compact cassettes, in my opinion - it’s bad, but remembering those times - sound is normal. One thing I can say for sure: even remembering those distant times, I would not even be seduced by such a device.





Mikhail Dmitrienko, especially for PRETICH.ru

2019





NINA W-13EQ審查和反彙編音頻播放器





錄音帶NINA W-13EQ的播放器,大概是20世紀90年代初......在那個時代,有很多類似的產品,從中國地下室的高品質到廉價的東西。

這是什麼NINA CORPORATION JAPAN?老實說,互聯網上的信息很少......我記得90年代初的NINA標誌,通過錄音帶。然後我看到一個帶有相同標識的錄音機......我後來發現,在這個品牌下還有電視,甚至是攪拌機,榨汁機等......總之,NINA CORPORATION JAPAN是泥濘的,不想做廣告。

正如我所建議的那樣,該公司可能與Sangean Electronics,Inc。有關。在中國設有工廠的台灣公司 - 東莞市...由於NINA標識下的許多產品與SANGEAN標誌下的產品相同。也許它通常只是一個台灣商標...或類似的東西。這並沒有增加清晰度。

+點擊圖片放大!

所以,玩家NINA W-13EQ,我得到的不是最明顯的形式,而是處於工作狀態。從表面上看,他並沒有從他的廉價同行的“灰色大眾”中脫穎而出(雖然我不知道那些日子花了多少錢)。在正面,在磁帶盒的蓋子上,我們看到:NINA徽標,設備Stereo Cassette Player的名稱,以及型號W-13EQ的名稱。然後是三波段均衡器(模型名稱中的字母EQ談論這個)。頻率調整為100 Hz,1 kHz和10 kHz。銘文:3 BAND GRAPHIC EQUALIZER,高品質的聲音,自動停止。磁帶盒以通常的手動方式打開......

頂部只有三個控制按鈕:PLAY - 打開播放,中等倒帶和STOP按鈕 - 停止。

側面,耳機插孔是標準的3.5毫米迷你插孔。和滑塊音量控制。

背面,這裡是塑料衣夾或夾子,用於將玩家連接到衣服(例如,腰帶)。電池倉 - 我沒有蓋子。裡面有一個帶有數字的紙質標籤:207130 - 可能是保修單的序列號。接下來是電池安裝圖...標籤設備。

標籤上是NINA徽標和型號名稱W-13EQ,設備名稱也是Stereo Cassette Player。 DC3V的功率要求為2“AA”,製造商的名稱為NINA CORPORATION,JAPAN。

我們打開錄音帶 - 內部一切都很簡單。一個活動節點的捲繞和倒帶,一個均衡器塊在蓋子上可見...我們按下一對塑料花瓣並“釋放”蓋子 - 就像在照片中...

我們開始拆卸玩家NINA W-13EQ。我們擰下後蓋上的一對螺絲並將其取下。我們再看內部 - 預算圖...

在盒式磁帶支架的蓋子內側,均衡器單元覆蓋有鋁製屏幕。從這個塊到播放器去兩根電線......

我們從各方面取出玩家的所有內部和視圖。兩個電子板,塑料底盤上的膠帶機構......繼續拆卸。

播放器的主板是單面PCB。一方面,焊接以下元件:滑塊可變電阻器 - 音量控制,迷你插孔型連接器,陶瓷和電解電容器,電阻器。一個微調,可能是電機速度調整。

在電路板的背面是軌道,標記為KC-45TN。一個532 LAG668FT微電路是一個音頻放大器,同時也是一個引擎驅動器。

均衡板,只有三個滑動可變電阻,覆蓋著金屬外殼。刪除它。該板標記為B-100K,可變電阻的軌道直接應用於PCB。

磁帶驅動機構非常簡單,安裝在塑料底座上,一些元件是金屬 - 鋼。

播放器使用標有MS 25PBK8 K5630的立體聲磁頭。

帶有標籤的電動機和RF-300C-14270 BD 80 59 13 D / V2.0 - 由MABUCHI製造。

在這個玩家的反彙編結束了。它仍然需要評估和一切。這個玩家沒什麼特別的 - 一個便宜的模型。只是最低限度。由不太好的塑料製成......內部也是 - 堅實的預算。但是,一切正常。畢竟工作質量很難說,儀器多年。從磁頭的狀態來看,它並沒有被大量使用,但它顯然保持不變。另外,在我看來,我不能談論小型磁帶的播放質量 - 這很糟糕,但記住那些時候 - 聲音是正常的。有一點我可以肯定地說:即使記得那些遙遠的時代,我也不會被這樣的裝置所誘惑。





Mikhail Dmitrienko,尤其是PRETICH.ru

2019
