VST-719 обзор и разборка электронных часов-будильника
У меня эти часы валяются давно, пора описать и полностью разобрать их... Это светодиодные настольные часы будильник VST-719, довольно таки распространенная модель. Мне они достались в несколько покалеченном состоянии. Но рабочие.
Обычно после названия модели часов через дефис ставится еще одна цифра, она обозначает цвет дисплея. У меня это VST-719-4, или ярко-зеленый цвет, а может быть и VST-719-2, значит просто зеленый... а есть еще и с красным и синим, и белым дисплеями... В зависимости от пожелания покупателя, а стоят они (или стоили) примерно что-то в районе 1 тысячи рублей. На Алиэкспрессе за 19$...
+ Щелкайте по фото, чтобы увеличить!
Итак, внешне они имеют прямоугольную форму. На передней стороне большой дисплей - защитное стекло и под ним виден сам дисплей зеленого цвета, на котором просматриваются сегменты цифр или букв. В нижней части логотип VST, а в левой части дисплея краской буквы AL. По бокам корпуса вставки - мелкоячеистая сетка, обычно такие используют как защитно-декоративные решетки на акустических системах. И здесь видимо тоже самое.
На верхней стороне, как видим, отсутствует вытянутая кнопка - отключение будильника... там видна маленькая плата с микро кнопкой.
Задняя сторона будильника. В верхней части два переключателя и четыре кнопки - это органы управления и настройки часов. Затем крышка отсека для батареек. И внизу внутрь уходит электрический провод.

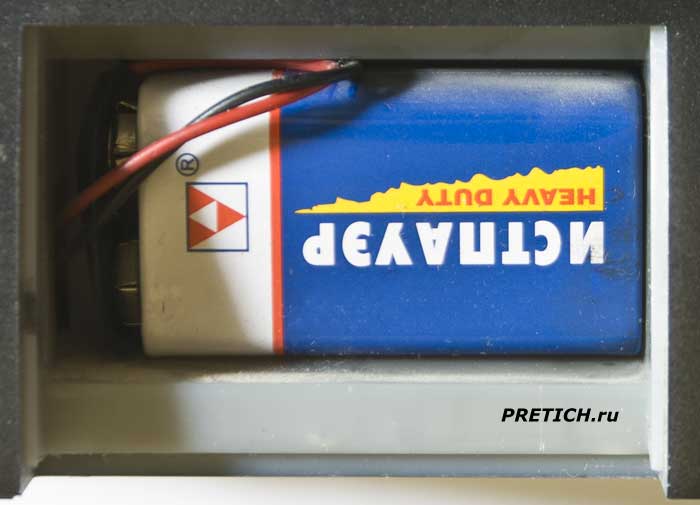

Под крышкой одна батарейка типа "крона"... по информации из интернета, вместо Кроны используют две батарейки формата АА - наверное, через адаптер.
Размеры часов-будильника VST-719, измерено мною: ширина 210 мм, высота 85 мм, глубина 65 мм. Вес - очень легкие...

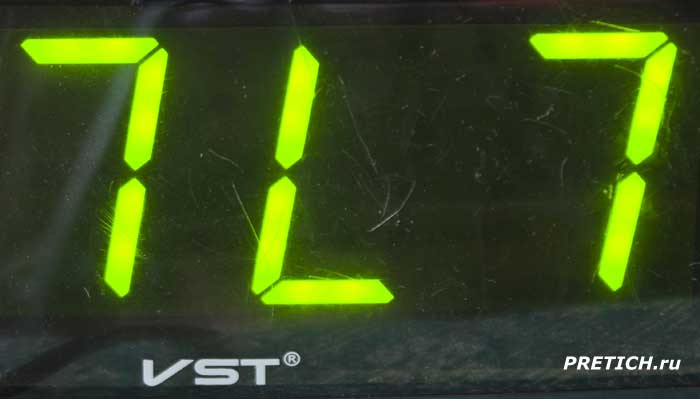

Так примерно светится дисплей в этих часах...
Приступаем к разборке. Для этого выкручиваем четыре шурупа на задней стороне, затем снимаем переднюю панель с защитным стеклом, вернее оргстеклом.
Смотрим вовнутрь. Здесь большой дисплей, сверху заклеен зеленой пленкой - цвет этой пленки и определяет свечение часов... Он притянут к корпусу четырьмя шурупами - откручиваем.
Отгибаем дисплей в сторону. Внутри четыре платы электроники, соединены между собой гибкими шлейфами... А также небольшой трансформатор и пьезокерамический излучатель. Вытаскиваем все.

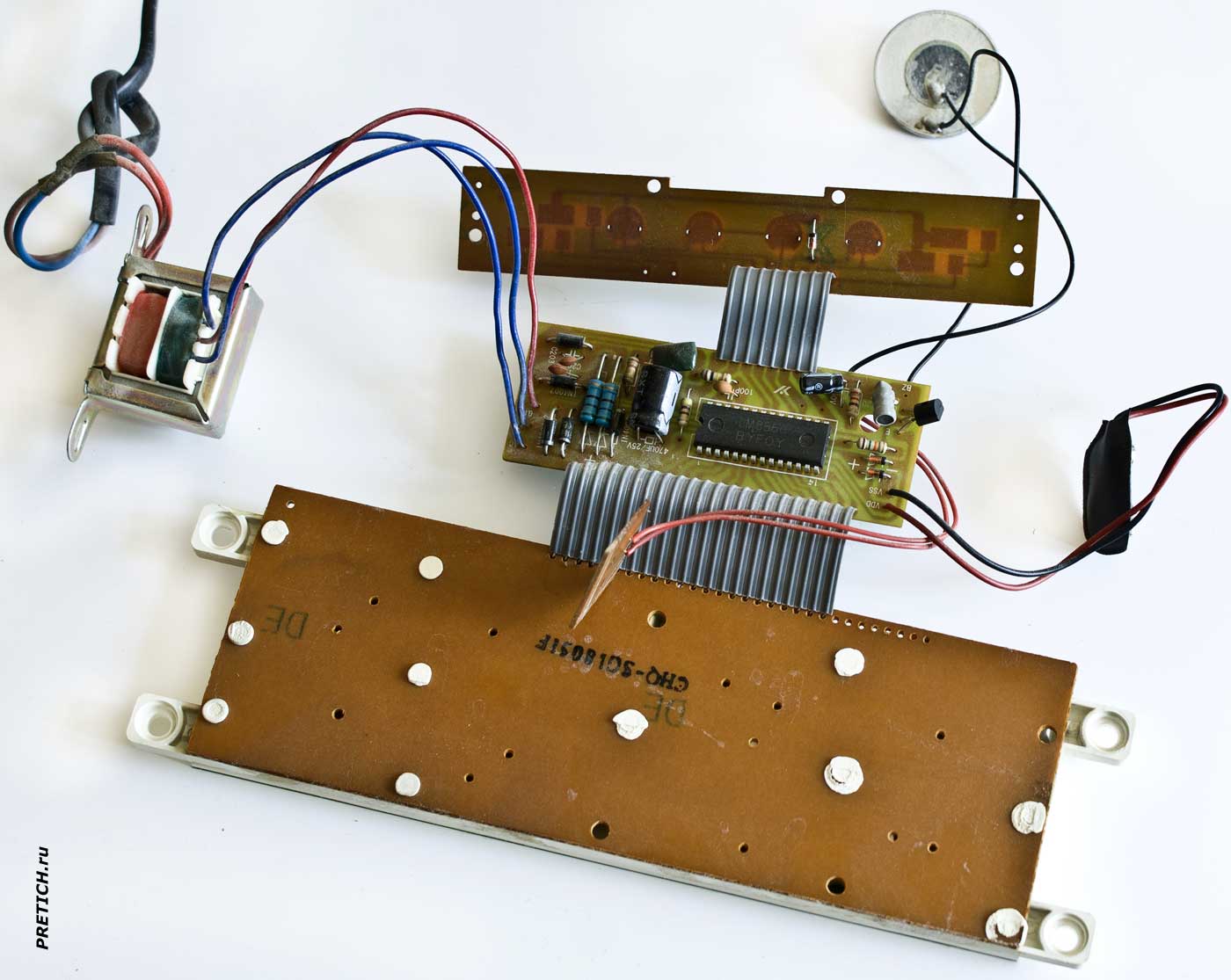

Вот вся начинка часов VST-719. Трансформатор небольших размеров, на выходе он дает двухполярное питание... Опишем все по отдельности.

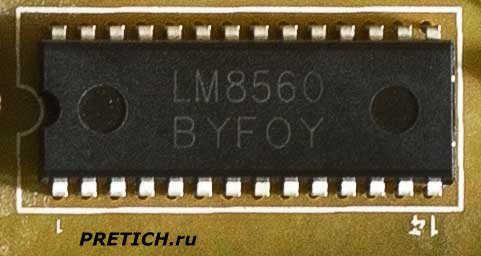

Основная или системная плата. На плате неизвестный мне логотип, в основе микросхема LM8560 - даташит есть в интернете. На плате также распаян элементы питания - диодный мост, резисторы, конденсаторы... Один транзистор C8050D...
Обратная сторона платы - одни дорожки, маркировка на плате: CHQ738B 080908...
Следующая плата - светодиодный дисплей. На текстолите маркировка CHQ-SG18051F. Текстолит односторонний...

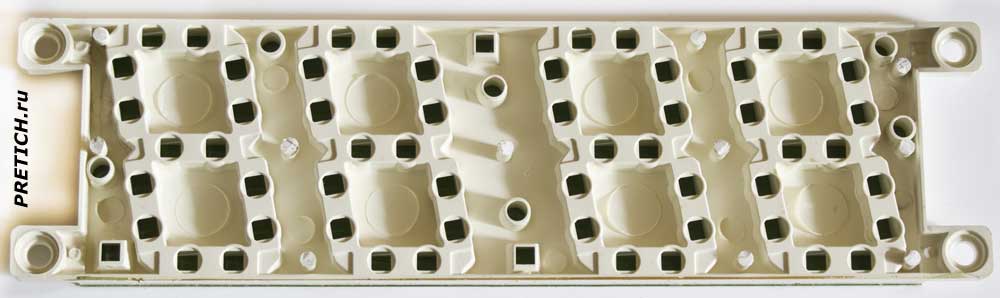

На обратной стороне пластмассовая пластина с квадратными вырезами под светодиоды...

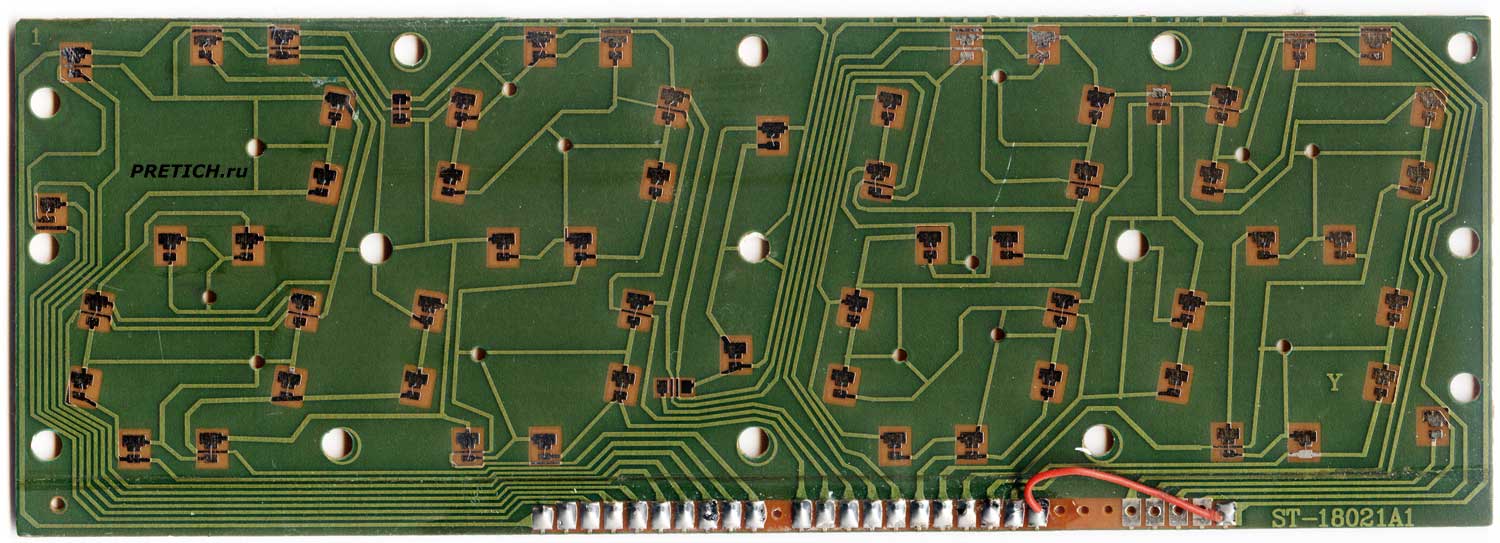

Вот плата, на ней бескорпусные светодиоды... Маркировка платы: ST-18021A1.

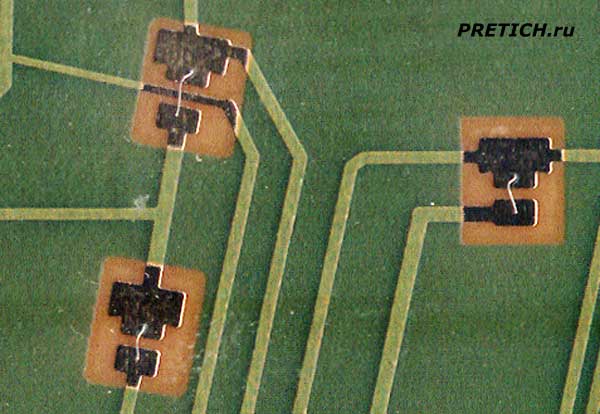

Сами светодиоды крупным планом...

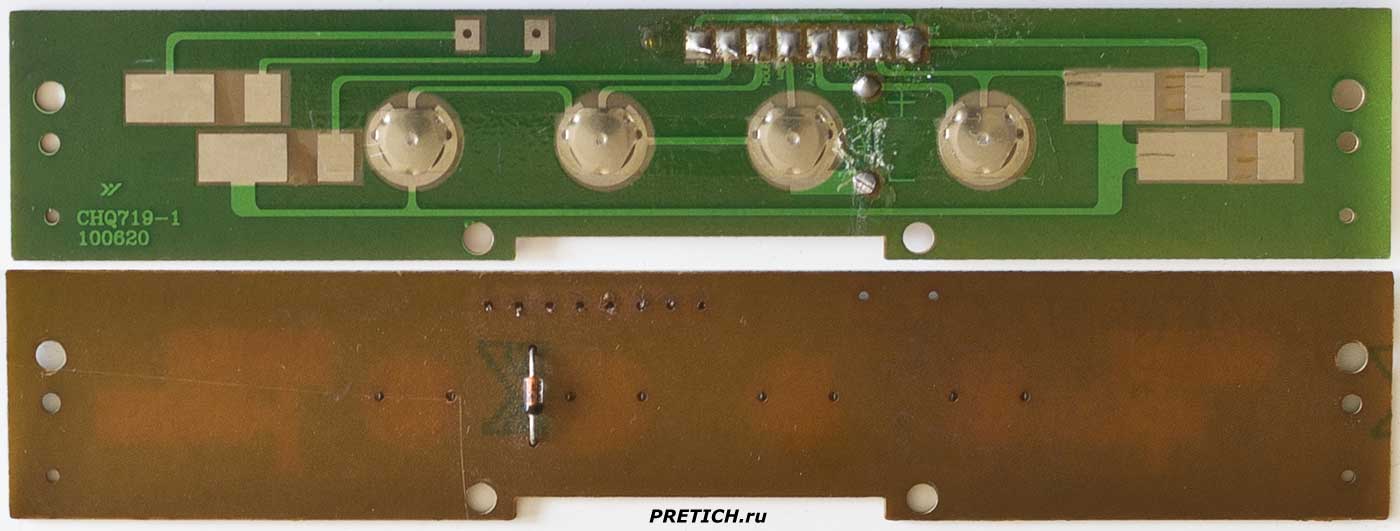

Плата управления или плата кнопок, на ней маркировка CHQ719-1 100620. На плате четыре купольные кнопки и четыре площадки для двух ползунковых переключателей. С обратной стороны платы только один диод.

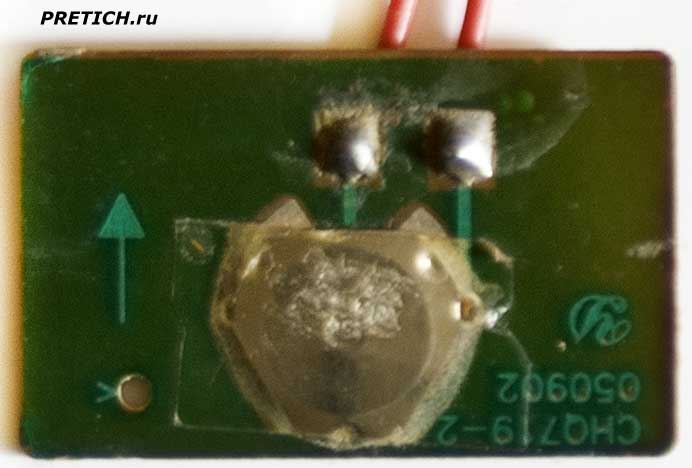

Еще одна маленькая плата с такой же кнопкой - выключатель сигнала будильника, на ней маркировка: CHQ719-2 050902, и еще один неведомый логотип...

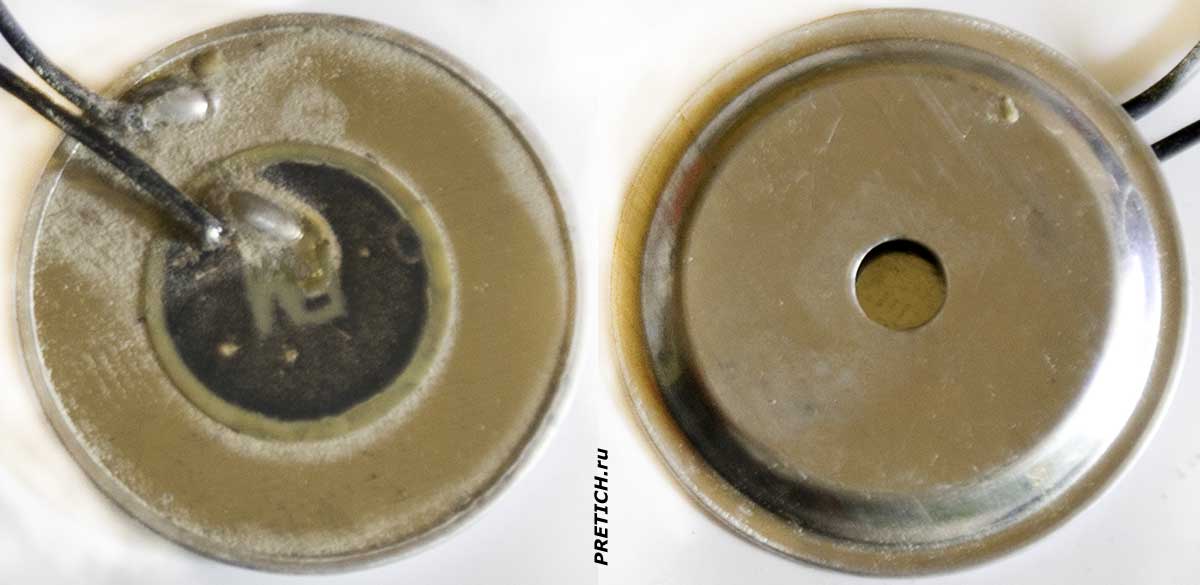

Пьезокерамический излучатель с алюминиевым горном, для усиления громкости.

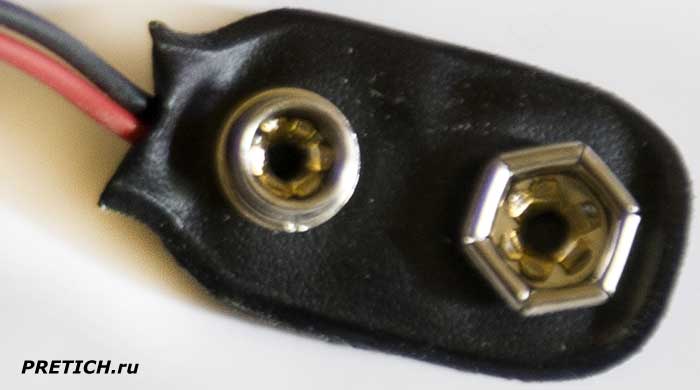

Ну и обычный стандартный разъем для подключения батарейки Крона.
Фото взято в интернете...
На этом все - разборка окончена. В заключение несколько обобщающих выводов о VST-719: в общем и целом часы работают точно, надежно и вполне долговечные. Дисплей с огромными цифрами удобен, но в ночное время он слишком яркий, что иногда мешает. Звонок будильника очень громкий, и звонит без остановки целый час, если его не выключить кнопкой сверху. Следующий момент, для меня неудобный - это их вес, часы очень легкие и их легко смахнуть с полки (ну или где они там стоят) неловким движением руки... а падать им противопоказано (как и всяким прочим подобным китайским изделиям).
Мой вердикт - часы годные.
Михаил Дмитриенко, специально для PRETICH.ru
