Samsung FF-222 обзор и разборка фотоаппарата

Samsung FF-222 обзор и разборка фотоаппарата





Сегодня мы рассмотрим и полностью разберем пленочный фотоаппарат Samsung FF-222, которому уже более 20 лет... это массовый простой аппарат, так называемая "мыльница".



+ Щелкайте по фото, чтобы увеличить!



фотоаппарат Samsung FF-222 обзорная статья

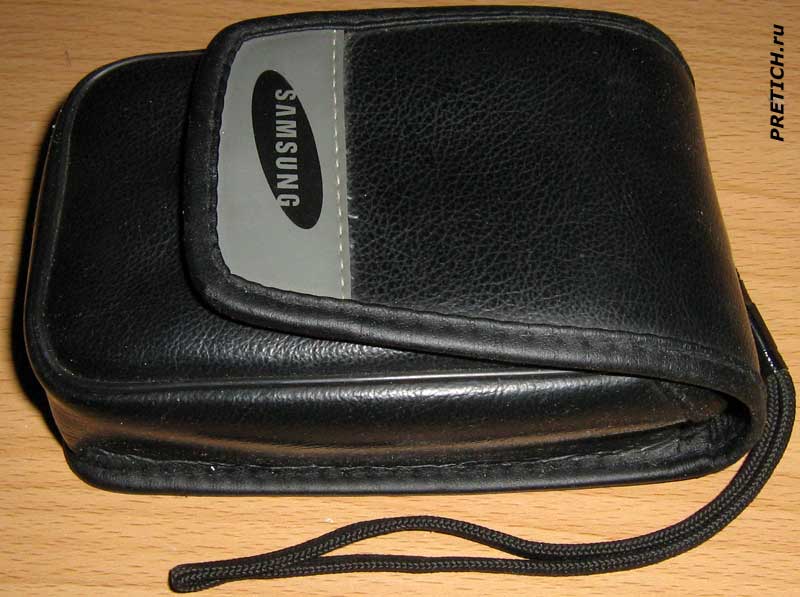

В комплекте с аппаратом идет чехол - простенький такой, дешевый...

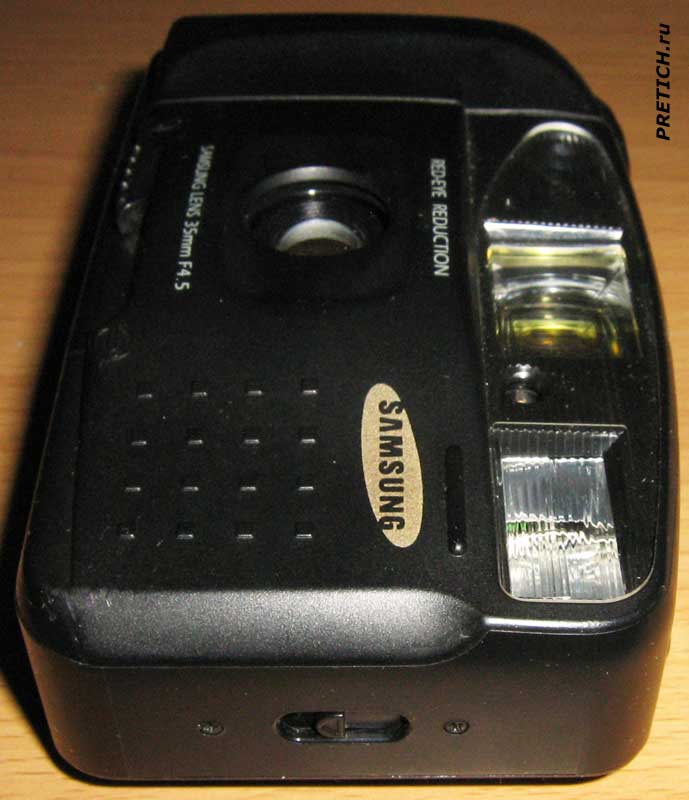

Итак, фотоаппарат сделан из черной матовой пластмассы. На передней стороне: по центру маленький объектив, он закрывается защитной шторкой, которая открывается и закрывается вручную ползунком в нижней части аппарата. Под объективом надпись: SAMSUNG LENS 35mm F4.5, а над объективом RED-EYE REDUCTION. Выше окно видоискателя, с одной стороны от него небольшое отверстие - там фоторезистор, он определяет уровень освещенности, с другого - светодиод, он обеспечивает функцию "антикрасных глаз"... Ну и фотовспышка.



Samsung FF-222 полное описание старого фотоаппарата



На верхней части: кнопка спуска, вставка из оргстекла и на ней - FF-222 SAMSUNG Focus Free Auto Flash, и оконце, в котором виден счетчик кадров.



Samsung FF-222 обзор пленочного аппарата

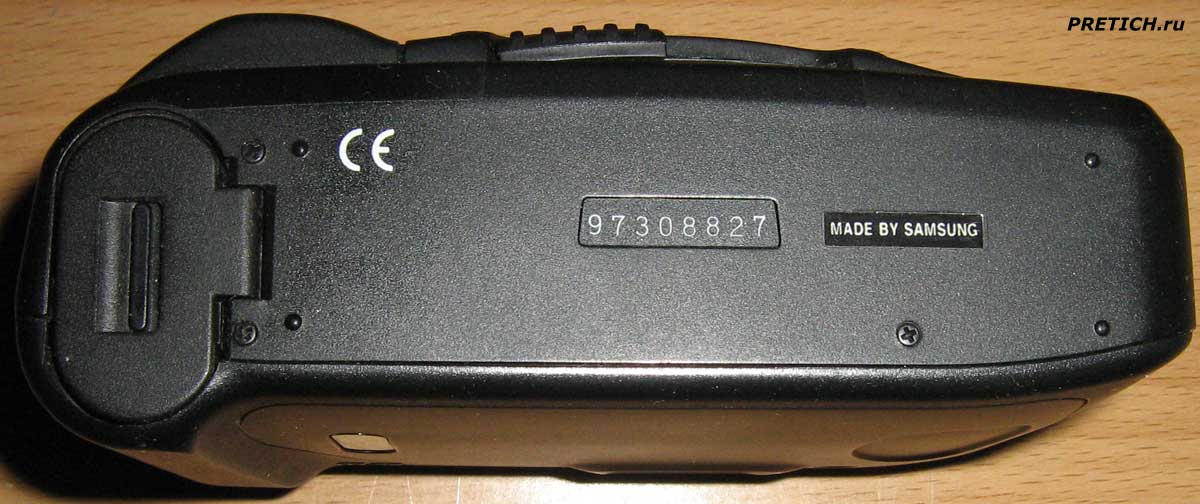

На нижней части: крышка отсека для батареек, затем идет серийный номер изделия и надпись - Made by Samsung.



Samsung FF-222 отсек для батареек АА



Для работы фотоаппарата требуется две батарейки формата АА, ну - или аккумулятора... На крышке изнутри выбиты знаки полярности - "плюс" и "минус", так что перепутать сложно.



Samsung FF-222 задняя сторона фотоаппарата



Samsung FF-222 оконце на пленочном фотоаппарате



Задняя сторона: это все крышка. На ней есть окно видоискателя, оконце, через которое видна кассета пленки, переключатель перемотки пленки, светодиод - Picture ready Lamp, индикатор - когда горит постоянно можно снимать.





С одного бока петли крышки, туда же пристегивается и ремешок для переноски... С другого боку замок или фиксатор крышки...

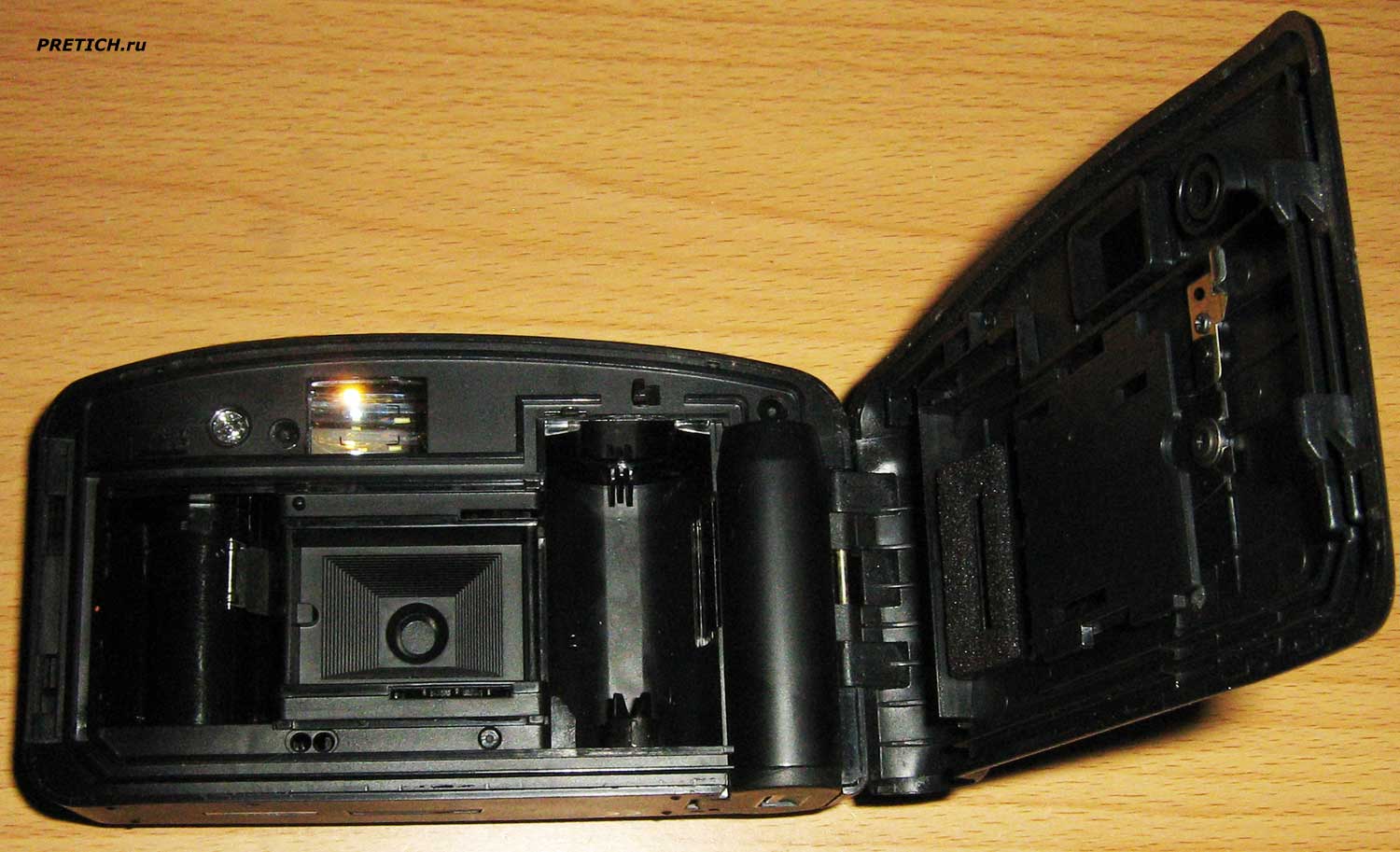

Открываем крышку, смотрим внутрь - все просто, даже примитивно... слева барабан, на него наматывается фотопленка из кассеты. Кассета вставляется справа...



Прежде чем приступить к разборке, краткие технические характеристики Samsung FF-222:



компактная 35-мм камера со свободным фокусом

чувствительная вспышка, DX и AE затвор

объектив - фокус 35-мм, диафрагма F/4.5

центральный затвор

выдержка: 1/150 с

свободный фокус (фиксированный фокус)

1.5 мм ~ бесконечность

пленка тип 135

DX плёнка: ISO 100/200, 400

не-DX плёнка: ISO 100

формат кадра 24х36

видоискатель Albada яркий фрейм, 0,7х увеличение, 77% поле зрения

моторизированная загрузка, протяжка и перемотка фотопленки

батареи 2 AA размера 1.5V щелочные (alkaline) или марганцевые (manganese)

размеры 129 x 74 x 50 мм

вес - приблизительно 200 грамм без батарей





Приступаем к разборке фотоаппарата Samsung FF-222. Сперва выкручиваем два винта на петле и снимаем заднюю крышку. Затем выкручиваем остальные винты - снизу и по бокам. Разборка, в общем-то, несложная... Задняя сторона или крышка фотоаппарата...

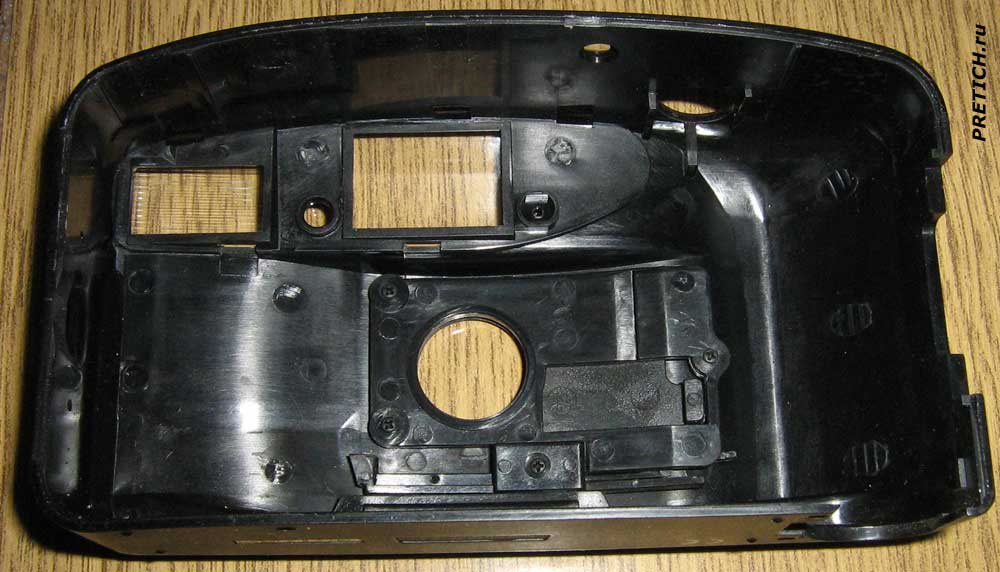

Samsung FF-222 корпус фотоаппарата



Снимаем переднюю часть корпуса...



Samsung FF-222 полная разборка фотоаппарата

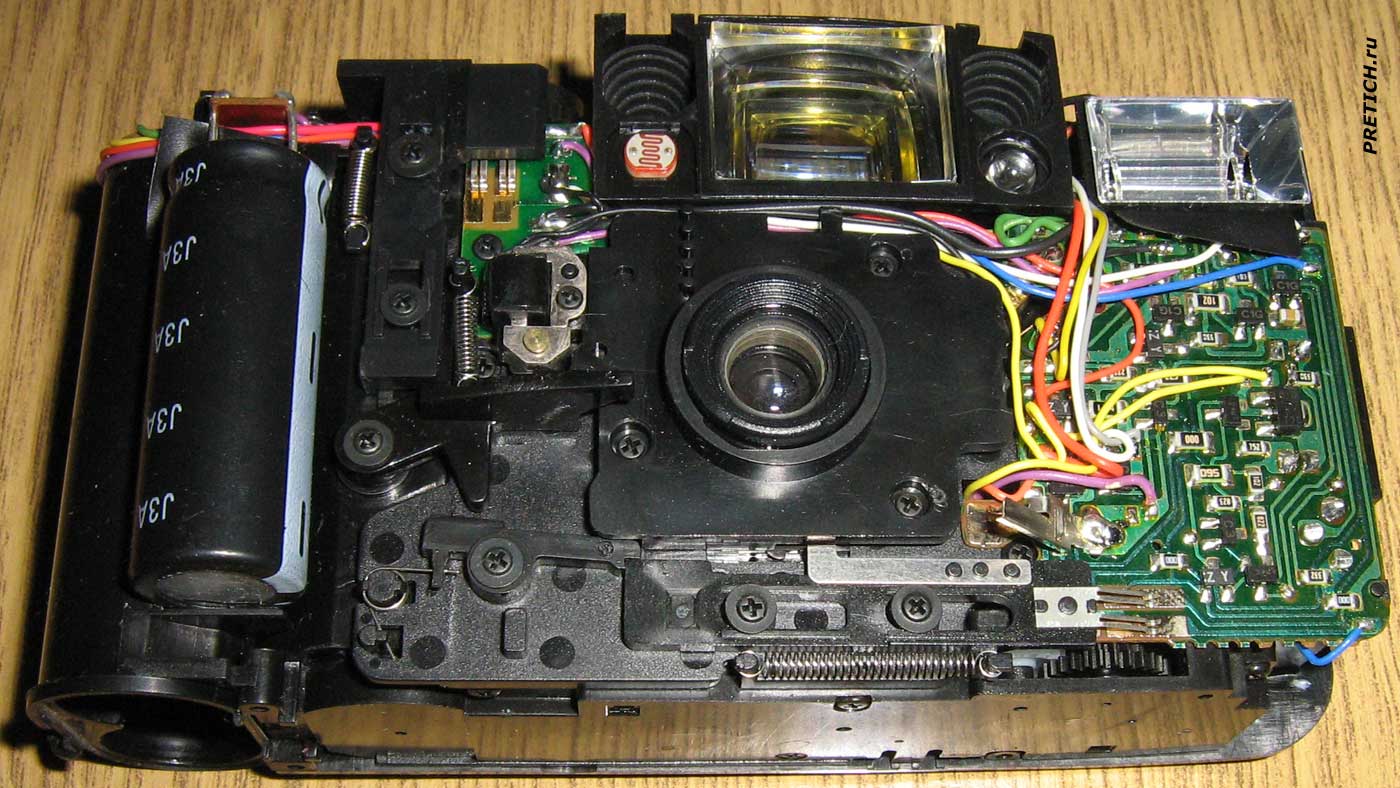

Вот что мы видим внутри Samsung FF-222...



Далее - элементы фотоаппарата и его поэтапной разборки.



Samsung FF-222 разборка пленочного фотоаппарата



Samsung FF-222 разборка и ремонт фотоаппарата



Samsung FF-222 разбираем старый фотик



Samsung FF-222 как устроен аналоговый фотоаппарата



Samsung FF-222 блок механики фотика



Samsung FF-222 блок шестеренок фотоаппарата



Samsung FF-222 разборка, устройство и ремонт



Samsung FF-222 корпус, на котором все смонтировано



Samsung FF-222 фиксатор задней крышки



Samsung FF-222 контакты и боек затвора



Samsung FF-222 шестерни в фотоаппарате



Samsung FF-222 контакты и запчасти



Samsung FF-222 элементы фотоаппарата, разборка

Samsung FF-222 все из чего сделан фотик



Вот как устроен и из чего состоит фотоаппарат Samsung FF-222.



Samsung FF-222 основная плата электроники

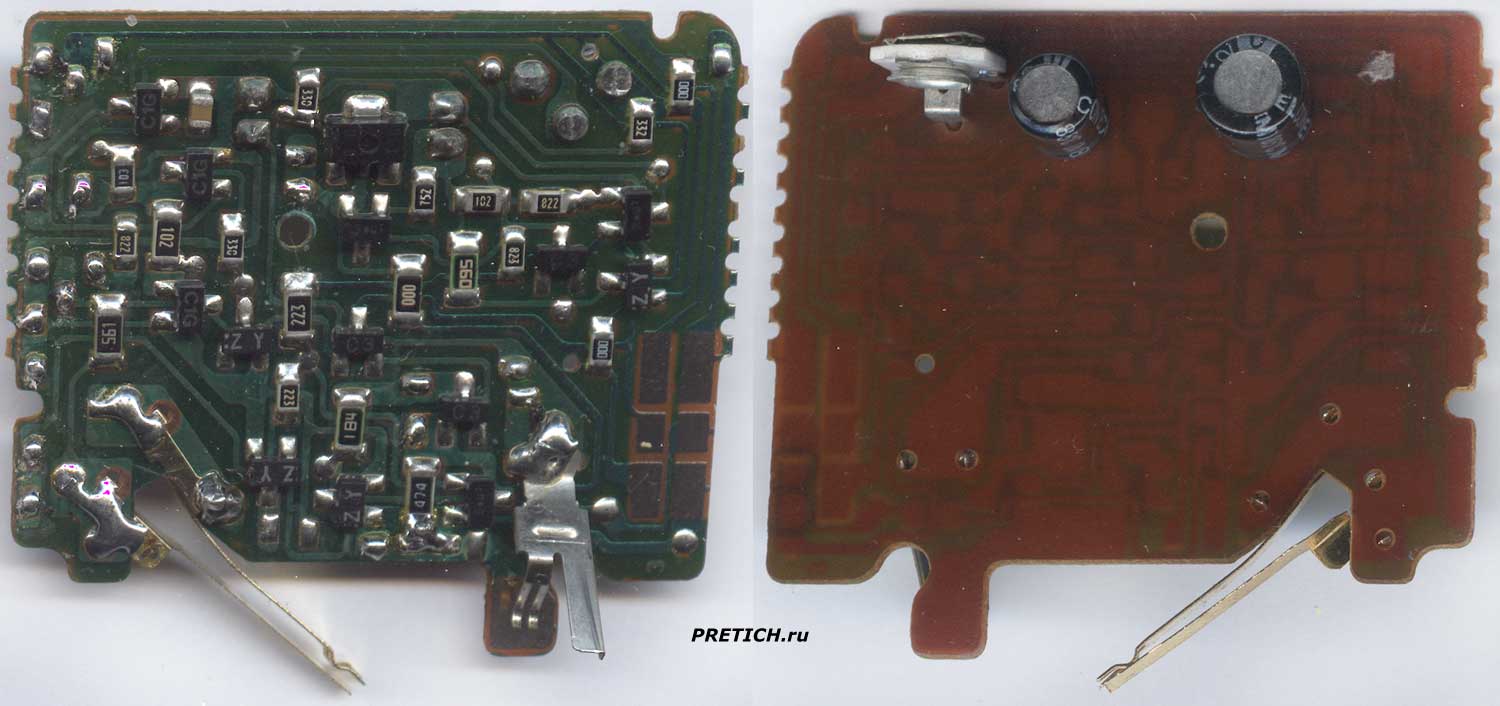

Платы электроники. По размерам - это как бы основная плата. Она же с обратной стороны.



Samsung FF-222 плата фотовспышки, схема

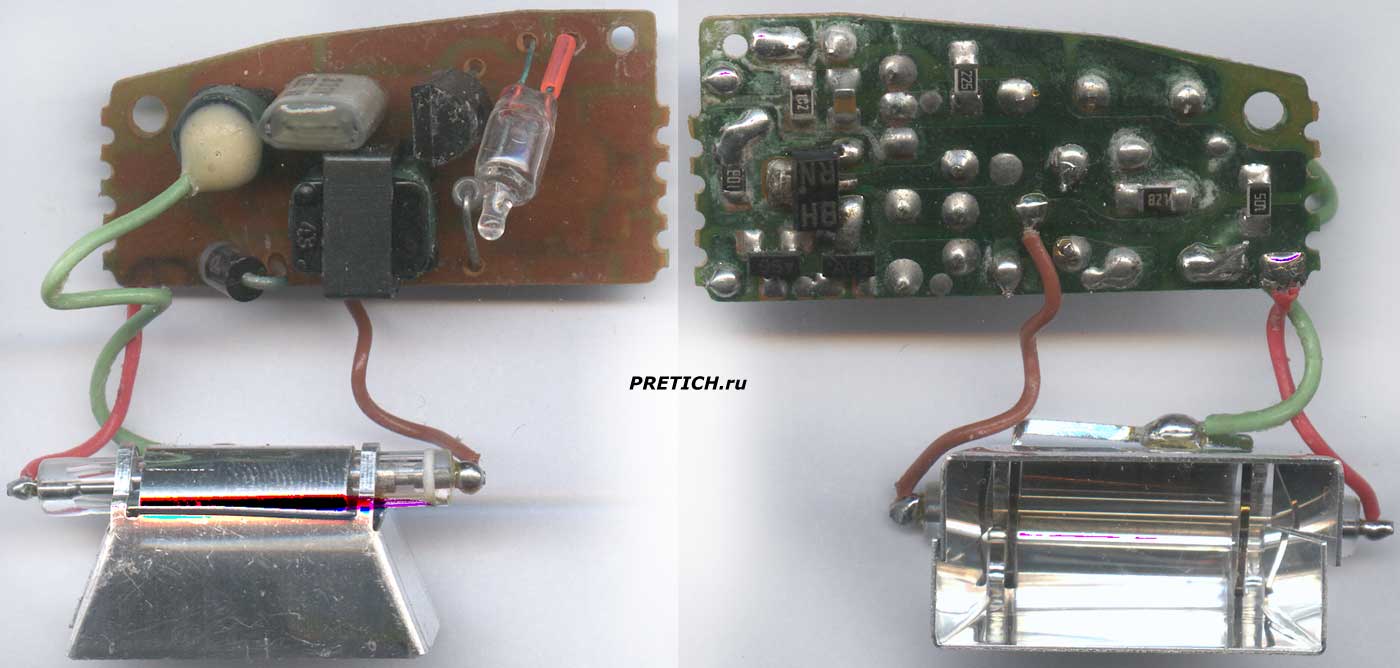

Плата с фотовспышкой...



Samsung FF-222 конденсатор для вспышки



Большой конденсатор, он накапливает заряд для фотовспышки: Samwha 350SV 160µF PHOTO 55°C J3A...



Samsung FF-222 электромагнит, спуск затвора



Электромагнит, который "щелкает" затвором на объективе...



3LDW двигатель в фотоаппарате Samsung FF-222



Электродвигатель 3LDV - он все протягивает и перематывает...



Samsung FF-222 объектив фотоаппарата мыльницы

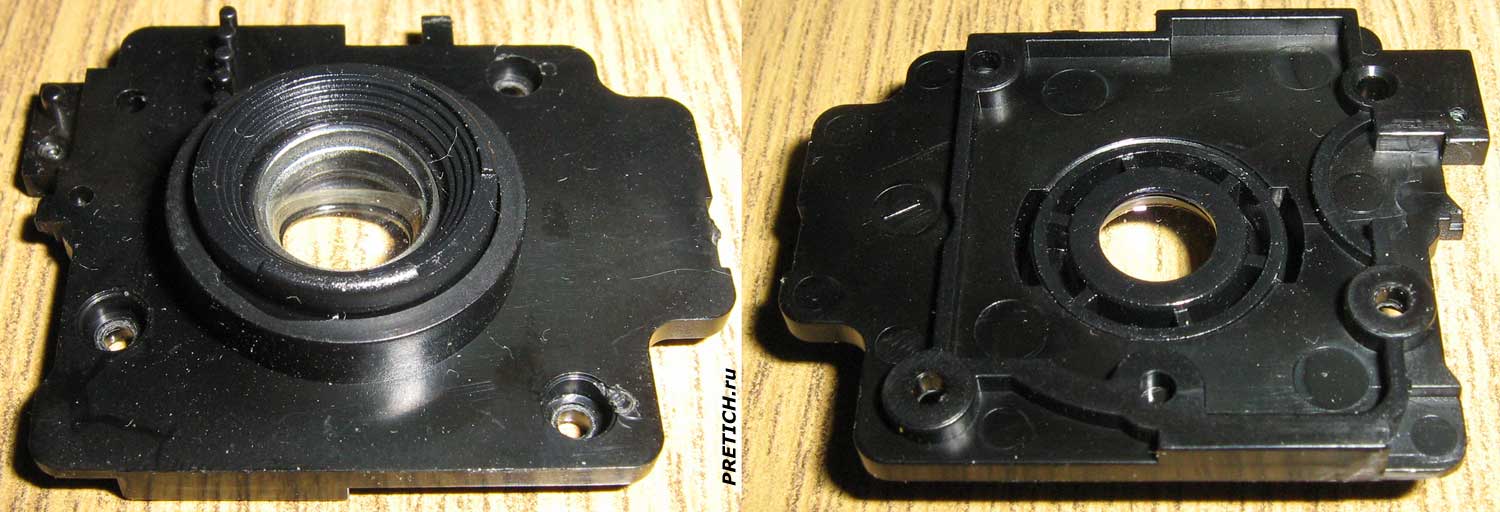

Объектив смонтирован на такой вот пластмассовой пластине...



Samsung FF-222 затвор фотоаппарата



На другой также пластмассовой пластине смонтирован затвор, тут же концевой выключатель...





Видоискатель и его оптическая схема...



Ну, в общем-то, примерно так. Больше фото, чем описания. Описание фотоаппарата, со схемами и его ремонт есть в интернете, в виде одного PDF документа (на русском языке), так же как и руководство по эксплуатации (к сожалению русского языка нет) - если у вас возникнут трудности с поиском этих документов, напишите в комментариях к статье и я это выложу.



Насчет работы фотоаппарата Samsung FF-222 я ничего сказать не могу - сам не пробовал. Но нашел в интернете пару десятков фото, сделанных этим фотоаппаратом - все они не вызывают восхищения... да и по устным отзывам - ругают его больше, чем хвалят...

На этом заканчиваю. Этот аппарат - уже прошлое, то, о котором вряд ли у кого-нибудь проснется ностальгия... хлам.





Михаил Дмитриенко, специально для PRETICH.ru
