Наири - часы с музыкальной шкатулкой, СССР

Наири - часы с музыкальной шкатулкой, СССР





Сегодня мы рассмотрим и полностью разберем советские настольные часы с музыкальной шкатулкой Наири. Год изготовления мне неизвестен, но примерно 1981-1982 гг. Цена их на то время мне также неизвестна, даже приблизительно, увы...

"Наири" - это торговая марка Ереванского завода художественных часов. В советские времена завод изготавливал лишь корпуса, браслеты, а механизмы получал от других часовых заводов СССР, им взамен армяне поставляли корпуса из драгметаллов... После распада СССР завод остановился. А потом, как обычно, его прибрали к рукам частные деятели и сейчас завод что-то понемногу выпускает...



+ Щелкните по фото, чтобы увеличить!



НАИРИ советские часы с музыкальной шкатулкой обзор

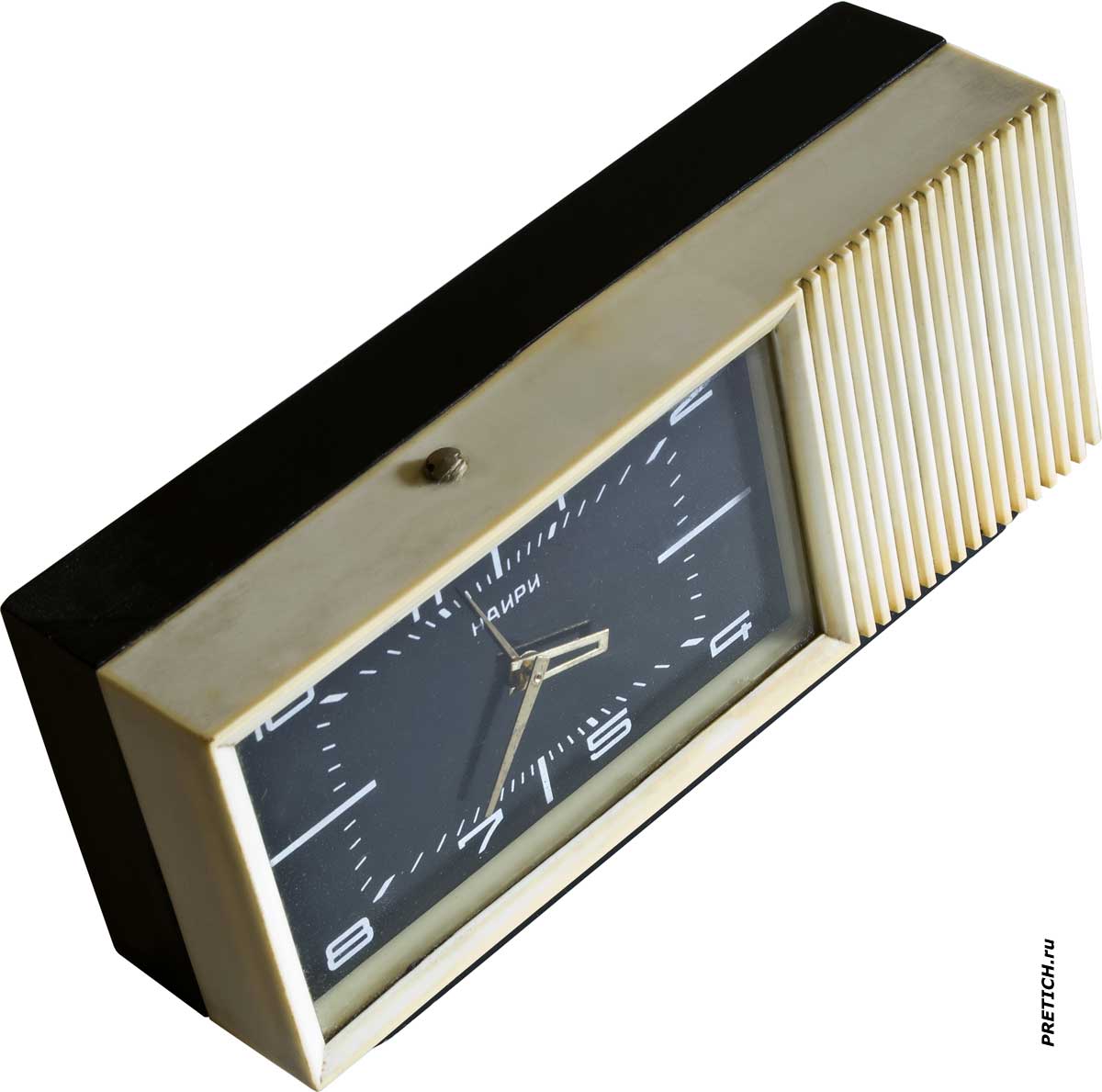

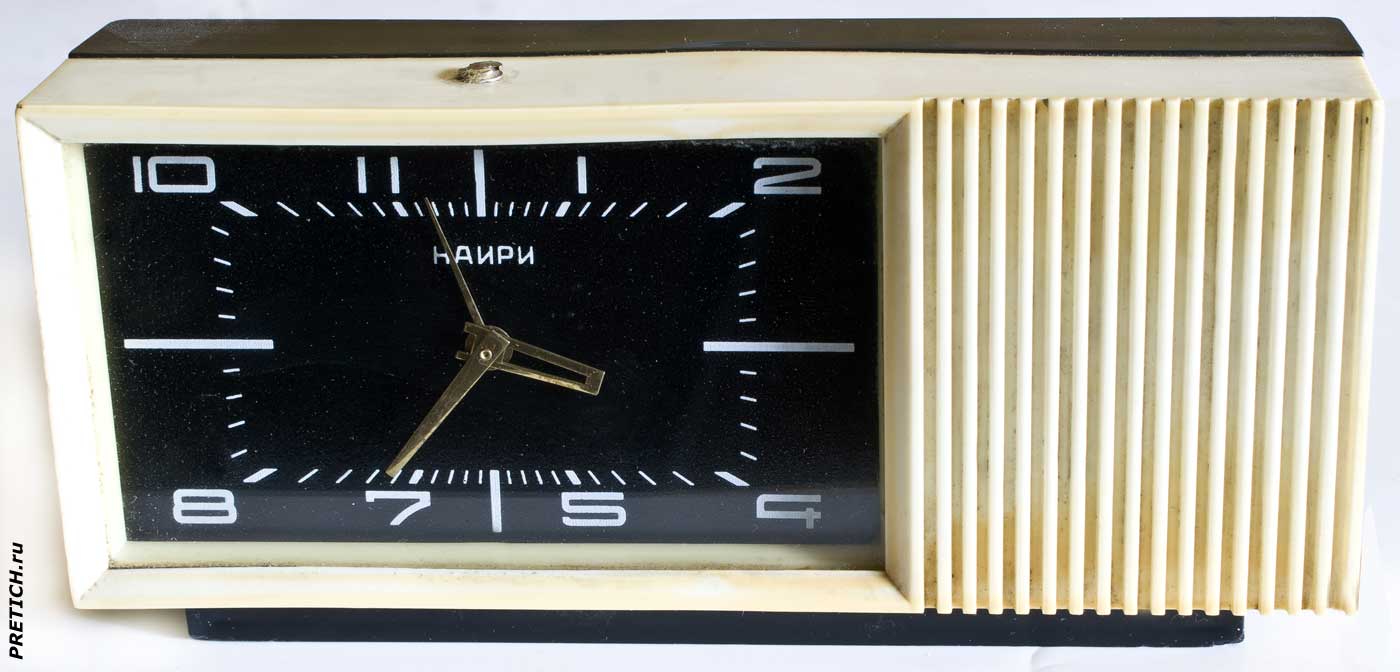

Итак, часы Наири - это пластмассовый прямоугольник, размерами: ширина 180 мм, высота 80 мм, глубина 50 мм. Передняя панель из белой пластмассы (от времени чуть пожелтевшей). Большая часть слева - это циферблат часов, вправо - вертикальные декоративные выступы...



Наири описание часов с музыкальной шкатулкой

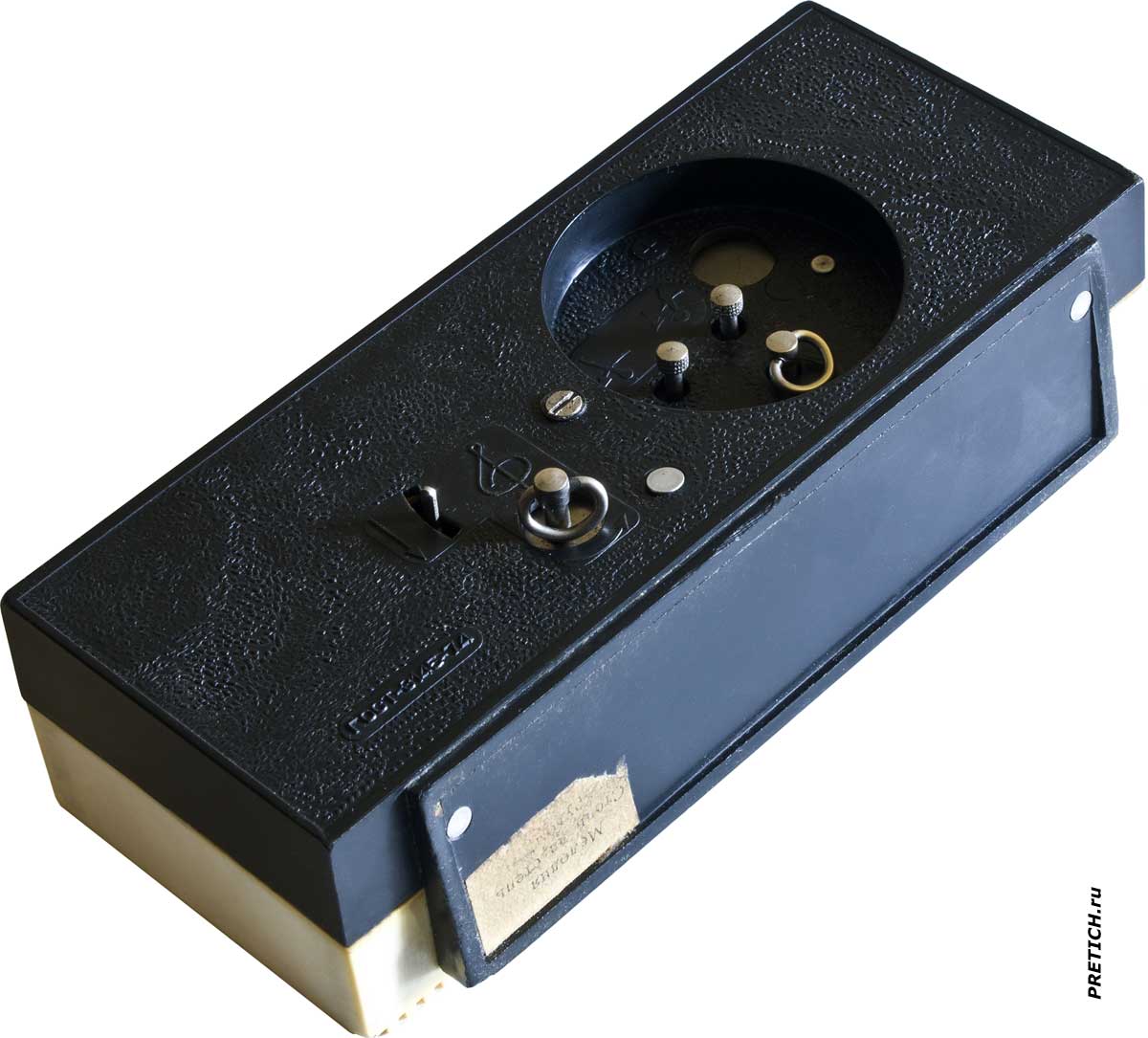

Задняя сторона - черная пластмасса с рельефным узором. В части будильника круглое углубление, в нем ручка заводки часовой пружины, ручка перевода стрелок и ручка, с помощью которой выставляется стрелка (время) будильника. Круглый вырез, под ним стальная пластина с отверстием - ручная корректировка точности хода механизма. Влево: ручка заводки пружины будильника - музыкальной шкатулки и рычаг, отключающий работу этой шкатулки-будильника. Тут же указан ГОСТ-3145-74.

Верхняя часть - здесь только один винт, он нам пригодится во время разборки, для пользователя он не важен.

Нижняя сторона - отдельное черной пластмассы основание, приклепанное двумя алюминиевыми заклепками к корпусу. Небольшая истертая наклейка из бумаги, на ней: Мелодия "Степь да степь кругом" - эту мелодию играет музыкальная шкатулка. Эти часы выпускались с несколькими разными мелодиями шкатулок...

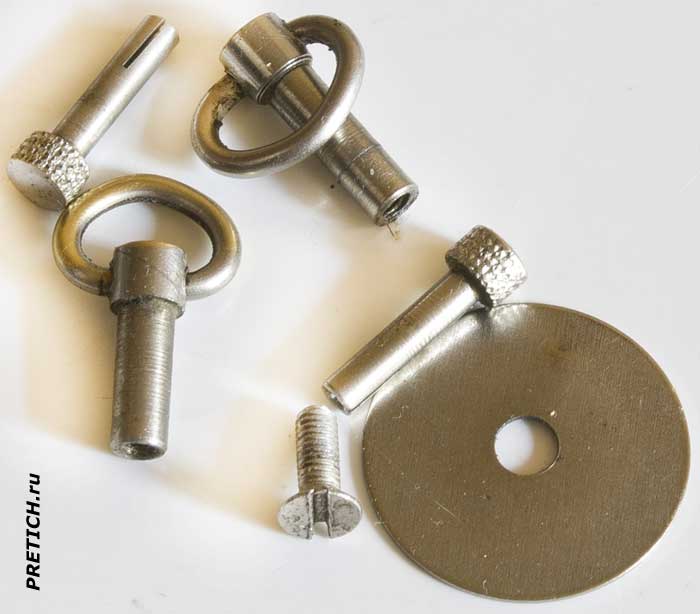

Приступаем к разборке будильника Наири. Выкручиваем на задней стороне ручки заводки и снимаем ручки перевода стрелок, выкручиваем один винт.



корпус часов Наири, описание



ручки советского будильника Наири

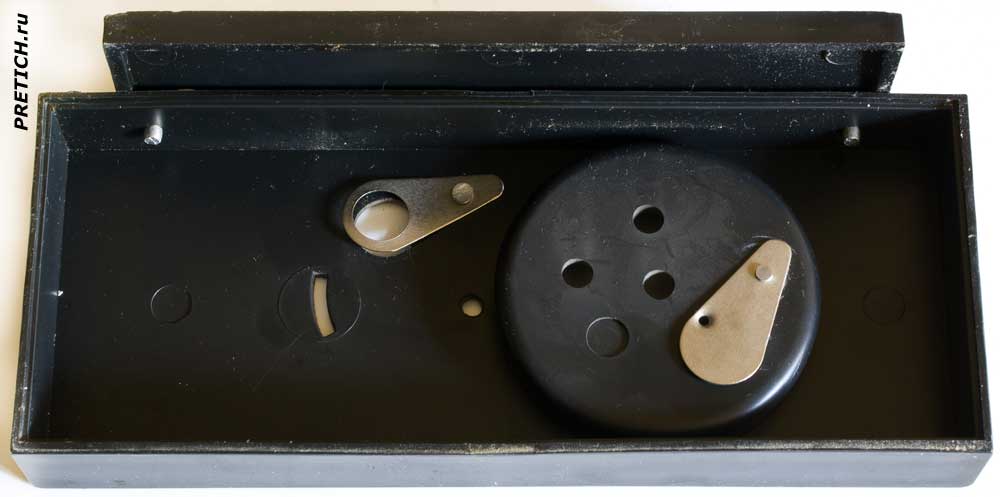

Снимаем заднюю часть корпуса - от она изнутри...



Наири разборка будильника с музыкальной шкатулкой

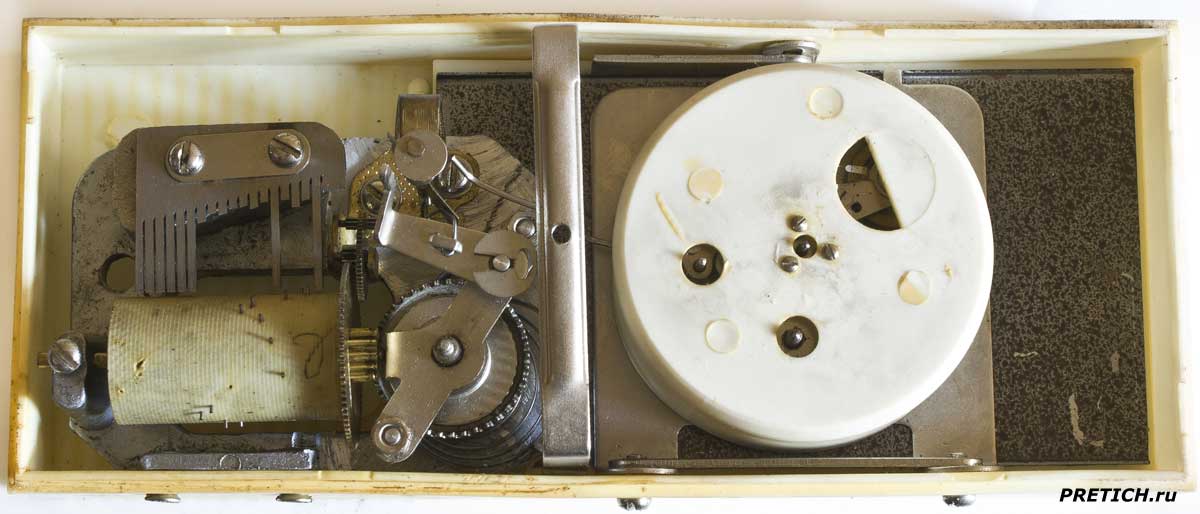

А это передняя часть корпуса - в ней все и смонтировано. На фото видим: вправо часовой механизм, закрытый пластмассовым защитным колпаком. А вправо - механизм музыкальной шкатулки. Как видим - на гребенке уже сломано большинство выступов...



Теперь выкручиваем снизу винты - два на шкатулке, два на механизм, и один винт сверху. Вытаскиваем все. Остается голый корпус, защитное стекло часов и пластмассовая рамка.



Наири циферблат будильника с музыкой

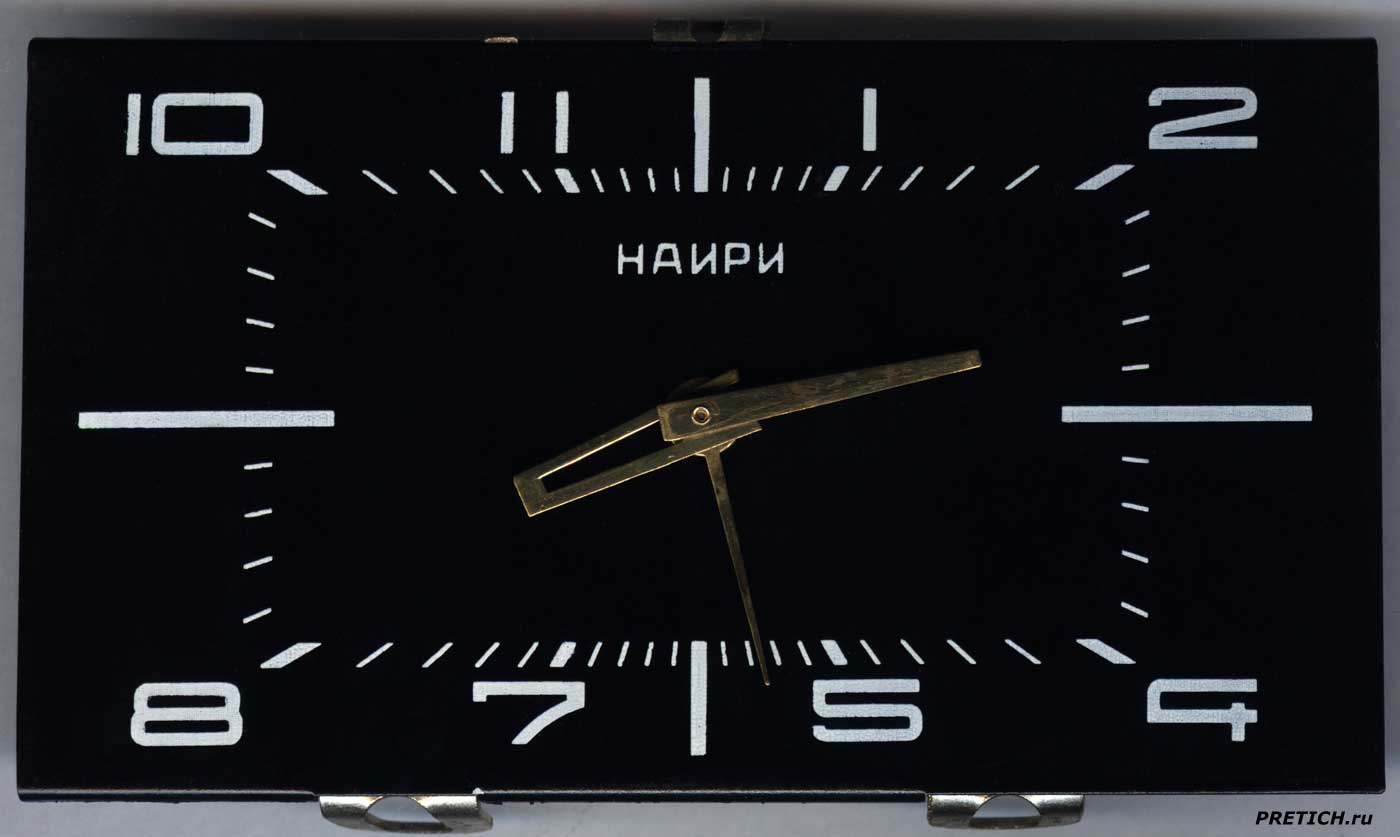

Часовой механизм и механизм музыкальной шкатулки - это два отдельных блока, начнем с часов. Циферблат: стальная прямоугольная пластина толщиной 1 мм (сталь магнитная). Циферблат черного цвета, разметка на нем нанесена белой краской. Разметка неполная - присутствуют цифры 1, 2, 4, 5, 7, 8, 10 и 11. Остальное полосы и штрихи. Название "НАИРИ" нанесено такой же белой краской. Стрелки короткие, латунные, с покрытием - под золото, но от времени уже потемнели...





С обратной стороны... Снимаем защитный пластмассовый колпак, или кожух...





Снимаем стрелки и убираем пластину циферблата. Механизм крепится к этой вот стальной (магнитной) пластине опять в 1 мм толщиной. К этой пластине он притянут тремя винтами - выкручиваем, убираем. Остается одна шестерня из латуни - спуск будильника.





Вот сам механизм часов, на нем мы видим маркировку 5671 и логотип 2 Московского часового завода...



Механизм 5671 Второго Московского часового завода "Слава", ныне также уничтоженное предприятие. Этот механизм - это будильник на 11 рубиновых камнях, с центральной сигнальной стрелкой (стрелка будильника). Продолжительность хода от одной полной заводки пружины не менее 36 часов. Средний суточный ход ±120 с/сут. Средний срок службы - 7 лет. Механизм 5671 начали производить в 1954 году и производили вплоть до распада СССР, им оснащалась громадная серия будильников разного дизайна под собственной маркой - "Слава", а до 1964 года они назывались еще "Мир", "Дружба" и "Пионер"... Механизм был удачным, часы с ним ходят десятки лет без всякого техобслуживания... потом, его немного модернизировали... и испортили... это уже 5671 Н.1



полное описание механизма часов 5671



разборка часового механизма 5671 будильник Наири



5671 разборка и ремонт часового механизма



платина механизма 5671 от 2 МЧЗ



мосты часового механизма 5671

все элементы часов с механизмом 5671



заводная пружина часов, механизм 5671

5671 разборка часовая пружина, ремонт



Разбираем поэтапно. Механизм сделан из латуни, в основном 1 мм толщиной, платина 1,2 мм... Один мост пустует - там должна быть пружина будильника и его механизм... но так как эти часы с музыкальной шкатулкой - этот элемент не понадобился. Могли бы этот мост вовсе не ставить - сэкономили бы деталь и три винта... Интересно, я нашел всего шесть рубиновых камней... кто остальные пять?



музыкальная шкатулка в будильнике Наири



ремонт будильника Наири, СССР, разборка



музыкальная шкатулка, Наири, обзор

описание музыкальной шкатулки Наири будильник



Музыкальная шкатулка - она смонтирована на алюминиевой базе. Барабан с выступами, металлический гребень с зубцами (часть как уже говорил, сломана), заводная пружина и механизм - шестеренки и зубчатые передачи... Все стандартно.



гребенка в музыкальной шкатулке часов Наири



разборка музыкальной шкатулки, будильник



заводная пружина будильника Наири



заводное колесо будильника Наири, шкатулка



устройство музыкальной шкатулки в будильнике



полная разборка и описание будильника Наири



станина музыкальной шкатулки в часах

барабан музыкальной шкатулки, будильник Наири



Смотрим поэтапную разборку музыкальной шкатулки.



На этом все, разборка будильника с музыкальной шкатулкой Наири закончена. Шкатулка сломана, а вот часы шли до конца - пока я их не разобрал... качество у них высокое.



Наири, обзор будильника 70-80 годов, СССР



Данный будильник Наири выпускался в разных вариациях: разные цвета корпуса, разное оформление циферблата и стрелок, оформление декоративной панели музыкальной шкатулки... были модели и с деревянными корпусами (фанерными), с отделкой под благородные породы древесины...





Михаил Дмитриенко, специально для PRETICH.ru

2019 г.
