NVIDIA GeForce FX5500 VER:1(AGP) Forsa - обзор видеокарты
Сегодня очередной антиквариат - AGP видеокарта Forsa, модель Nvidia GF FX5500... Видеокарта изготовлена примерно в 2008 году... т.е. на момент производства она была совершенно устаревшая видеокарта. Видимо производитель набрал GPU на каких-то распродажах неликвидов, и пустил в дело...
+ Щелкайте по фото, чтобы увеличить!
![Forsa GeForce FX5500 обзор видеокарты Forsa GeForce FX5500 обзор видеокарты](/st/33/1_forsa_gf-fx5500.jpg)

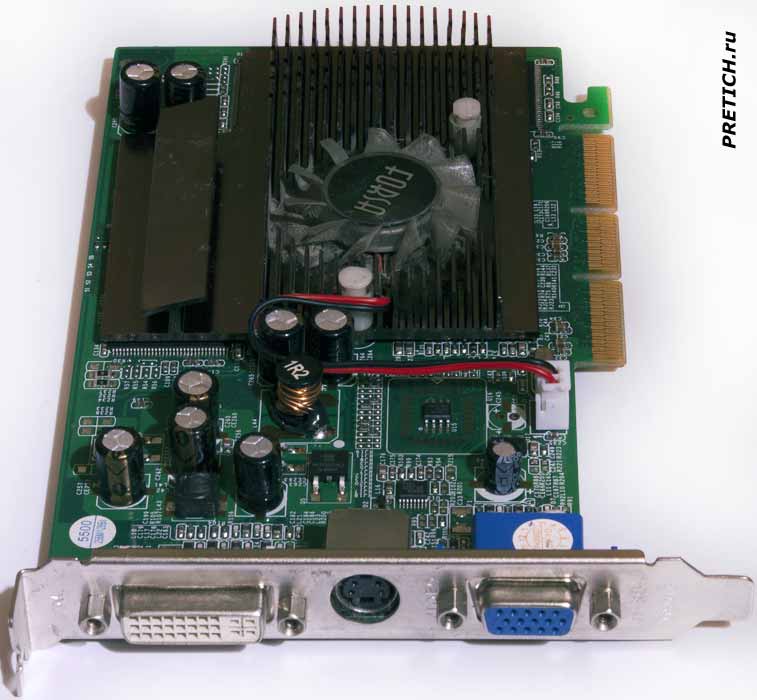

Итак, перед нами самая стандартная видеокарта, из разряда "No Name" и наклейка на вентиляторе системы охлаждения с логотипом Forsa (кстати, криво наклеенная), ни о чем не говорит... Внешне эта видеокарта напоминает ранее мною описанную карточку A-Trend GeForce FX 5500... Но отличия есть, и достаточно очевидные.
![Forsa GeForce FX5500 видеокарта AGP описание Forsa GeForce FX5500 видеокарта AGP описание](/st/33/8_forsa_gf-fx5500.jpg)
Внешние разъемы: VGA, DVI и между ними S-Video...

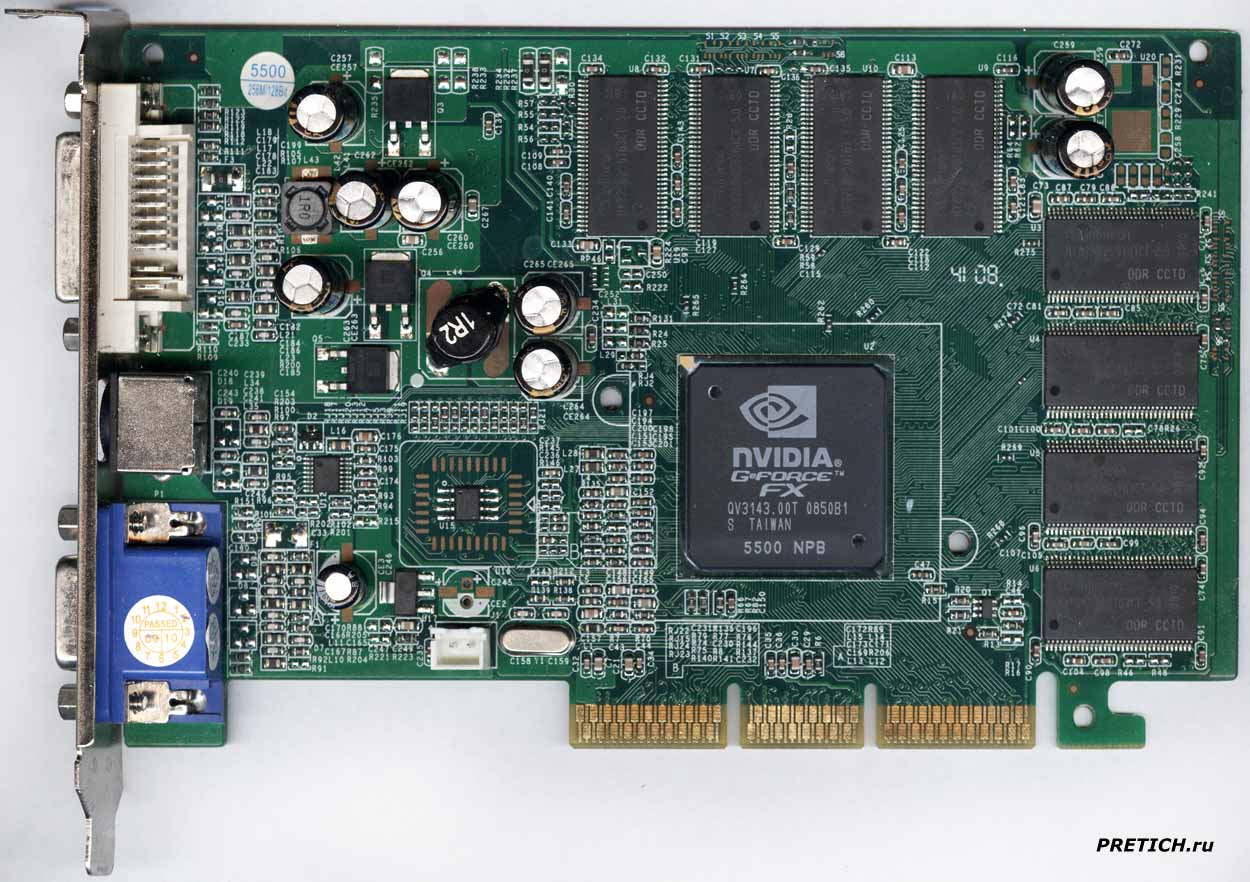

![Forsa GeForce FX5500 полное описание видеокарты Forsa GeForce FX5500 полное описание видеокарты](/st/33/4_forsa_gf-fx5500.jpg)
Снимаем систему охлаждения, чтобы лучше все рассмотреть. Кстати, СО - это просто кусок алюминия, который крепиться с помощью двух подпружиненных клипс. Вентилятор маленький, 36 мм диаметром, запитывается двумя проводами.
Вот так выглядит видеокарта Forsa Nvidia GeForce FX5500 без системы охлаждения - все обычно. Достаточно много разведенных и не распаянных мест...

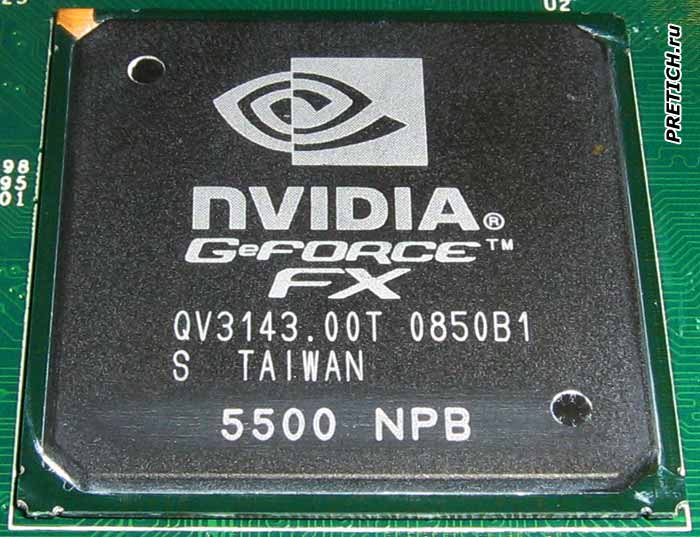

![Nvidia GeForce FX QV3143.00T 0850B1 5500 NPB видеочип Nvidia GeForce FX QV3143.00T 0850B1 5500 NPB видеочип](/st/33/9_forsa_gf-fx5500.jpg)
GPU - это обычный чип с маркировкой: Nvidia GeForce FX QV3143.00T 0850B1 5500 NPB... кодовое название этого графического процессора - NV34B.
![Infineon HYB25D256163CE-5.0 память DDR Infineon HYB25D256163CE-5.0 память DDR](/st/33/10_forsa_gf-fx5500.jpg)
Буквой Г вокруг видеочипа распаяно восемь чипов видеопамяти - общим объемом 256 Мб, с шириной шины 128 бит. Память имеет маркировку Infineon HYB25D256163CE-5.0 DDR CCTD и дата изготовления - 0810...

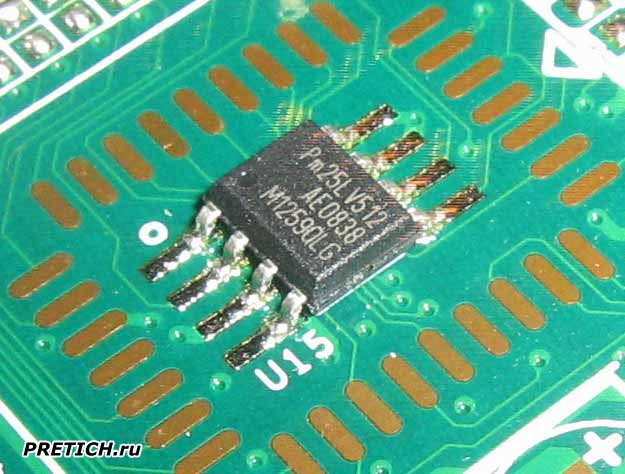

![Pm25LV512 флэш-память, БИОС видеокарты Pm25LV512 флэш-память, БИОС видеокарты](/st/33/12_forsa_gf-fx5500.jpg)
Микросхема с маркировкой Pm25LV512 - это прошиваемая флэш-память, так сказать БИОС видеокарты.

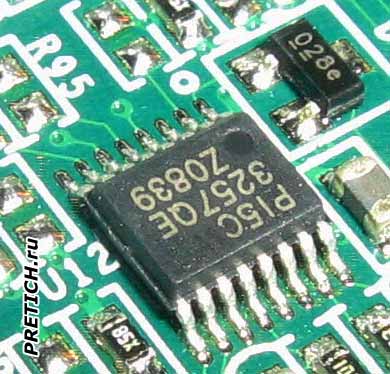

![PI5C3257QE мультиплексор на видеокарте PI5C3257QE мультиплексор на видеокарте](/st/33/13_forsa_gf-fx5500.jpg)
Еще микросхема PI5C 3257QE - это мультиплексор и демультиплексор, коммутатор одним словом.

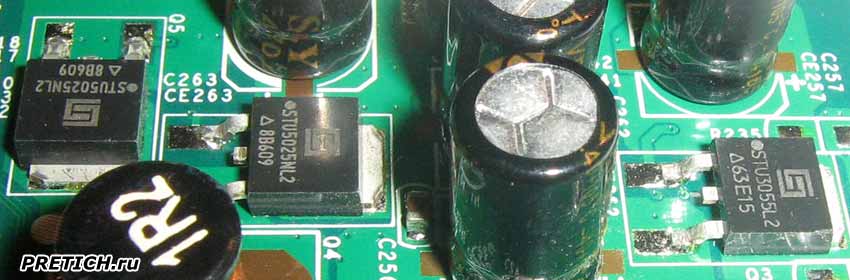

![STU5025NL2 и STU3055L2 МОСФЕТы на видеокарте STU5025NL2 и STU3055L2 МОСФЕТы на видеокарте](/st/33/11_forsa_gf-fx5500.jpg)
В цепях питания три MOSFET транзистора: два STU5025NL2 и один STU3055L2.
![Forsa NVIDIA GeForce FX5500 обзор видеокарты Forsa NVIDIA GeForce FX5500 обзор видеокарты](/st/33/2_forsa_gf-fx5500.jpg)
Обратная сторона видеокарты - здесь некоторое количество SMD элементов... разведены места под еще восемь чипов памяти, но они пустуют... Была этикетка, но отвалилась...
![GF FX5500 VER:1(AGP) этикетка старой видеокарты GF FX5500 VER:1(AGP) этикетка старой видеокарты](/st/33/3_forsa_gf-fx5500.jpg)
На этикетке: GF FX5500 VER:1(AGP), 256M 128BIT DDR TV/DVI, затем штрих коды... вероятно серийный номер... Сделано в Китае.

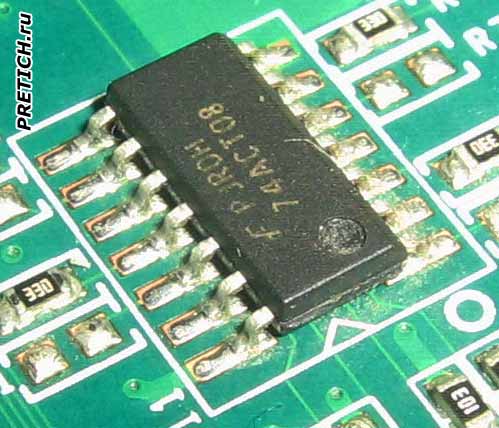

![74ACT08 микросхема на видеокартах, матплатах 74ACT08 микросхема на видеокартах, матплатах](/st/33/15_forsa_gf-fx5500.jpg)
Микросхемы видеокарты...
С обратной стороны видеокарты две микросхемы. Одна - сдвоенный контроллер APW7060, в которой совмещен ШИМ-контроллер и линейный понижающий регулятор напряжения. И вторая микросхема 74ACT08 - QUADRUPLE 2-INPUT POSITIVE-AND GATES...

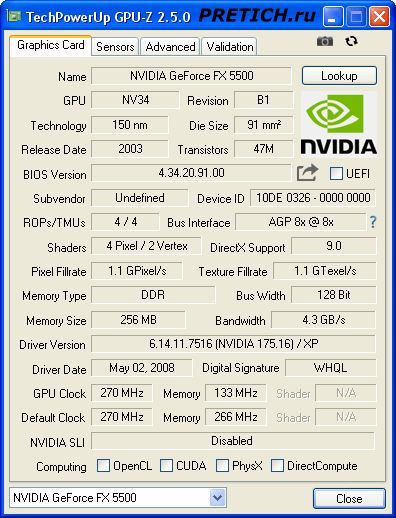

![GeForce FX5500 программа GPU-Z GeForce FX5500 программа GPU-Z](/st/33/16_forsa_gf-fx5500.png)
Карта вполне рабочая, поставил в старенькую матплату, на которой есть слот AGP, запускаем утилиту GPU-Z и смотрим информацию на видеокарту...
![Forsa GeForce FX5500 старая видеокарта AIDA64 Forsa GeForce FX5500 старая видеокарта AIDA64](/st/33/17_forsa_gf-fx5500.png)

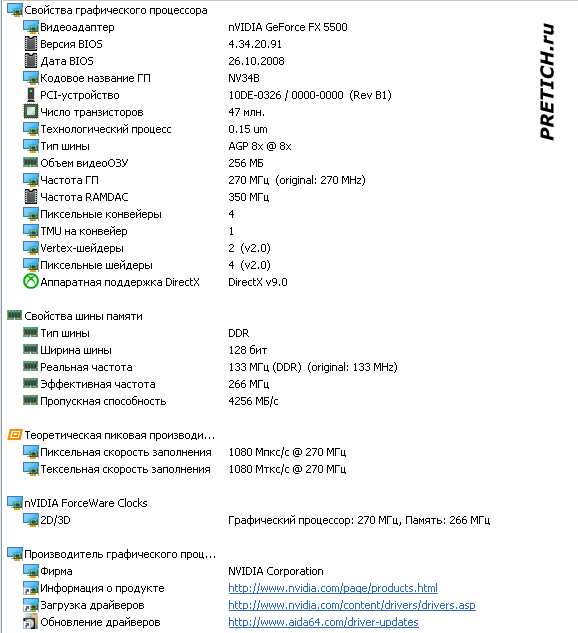

А программа AIDA64 дает нам такие данные...
![GeForce FX5500 тест видеокарты FurMark GeForce FX5500 тест видеокарты FurMark](/st/33/5_forsa_gf-fx5500.jpg)

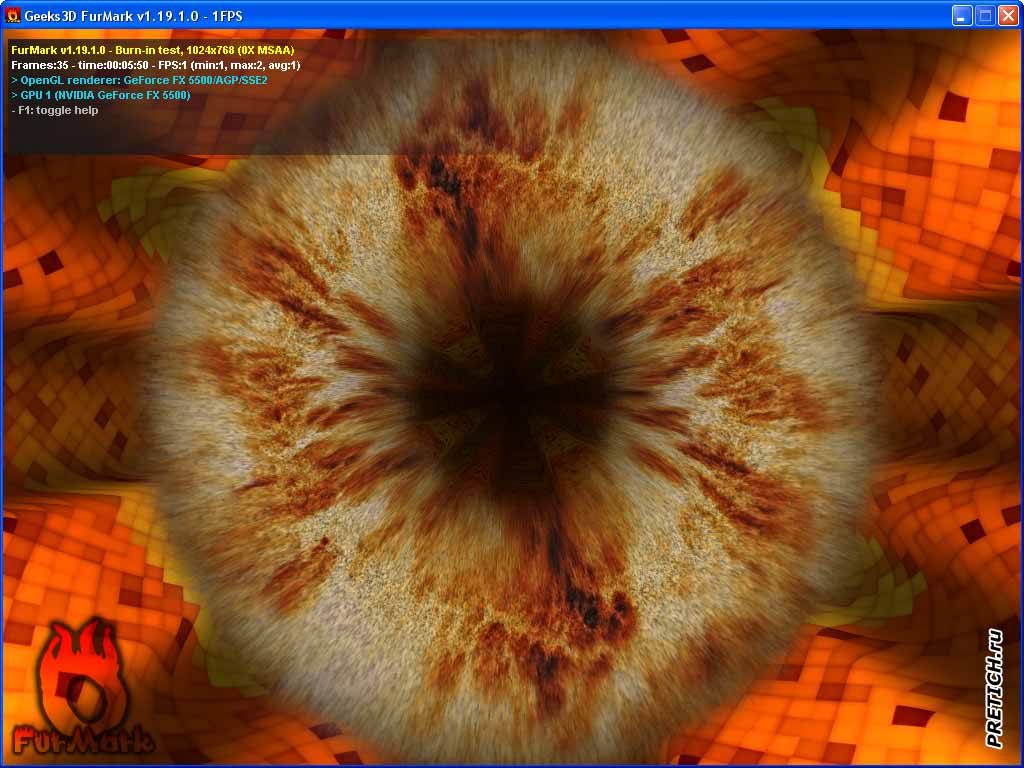

Запускаем тестирующую программу FurMark V1.19.1.0 - волосатый бублик. Работает... 1FPS, при разрешении 1024х768...

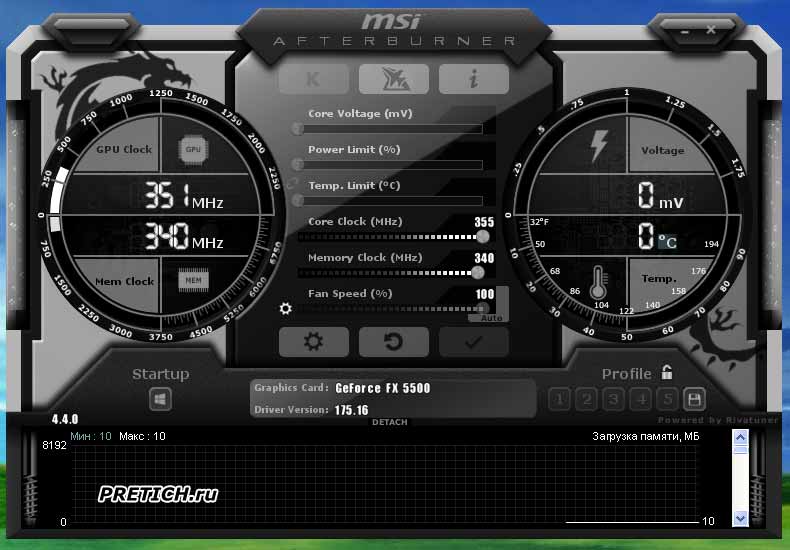

![GeForce FX5500 максимальный разгон Afterburner GeForce FX5500 максимальный разгон Afterburner](/st/33/6_forsa_gf-fx5500.jpg)
Ставим и запускаем программу MSI Afterburner и тянем ползунки частоты GPU и памяти на максимум, пока не упрутся. GPU с 270 стало 351 МГц, память с 266 до 340 МГц.
![GeForce FX5500 артефакты в тесте FurMark GeForce FX5500 артефакты в тесте FurMark](/st/33/7_forsa_gf-fx5500.jpg)

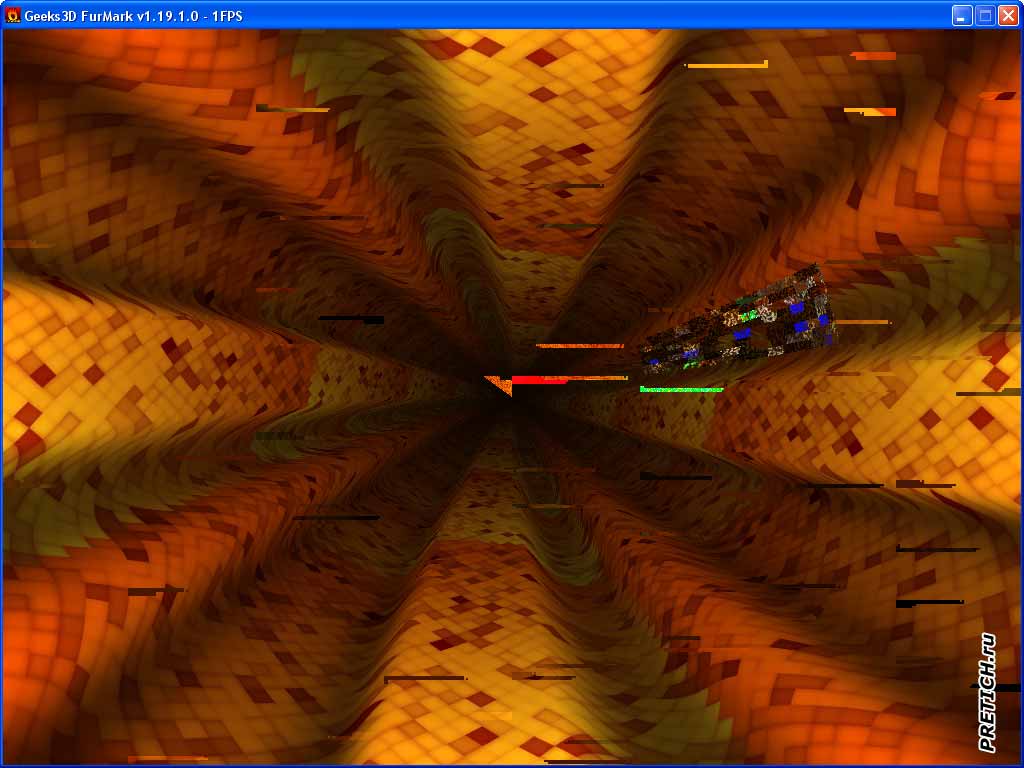

Компьютер работает, снова запускаем "бублик" и... слайд-шоу с артефактами.
Конечно, это не разгон, а просто издевательство - просто посмотреть, что будет... А описание видеокарты Forsa Nvidia GeForce FX5500 закончено. Увы, этой карте место лишь в мусорном ведре... А может того - для майнинга сгодится? )))
P.S. Эта видеокарта - имеется в виду не просто модель и видеочип, но и разводка - продавалась под разными брендами Forsa, Axle, и Galaxy, и даже MSI... но чаще просто "No Name"... иногда это абсолютно одинаковые видеокарты, иногда были отличия по используемым элементам, где-то использовалась другая память и распаивалась с двух сторон платы, где-то была большая экономия на деталях, где-то нет... Так же иногда использовались разные системы охлаждения, в т.ч. и пассивные.
