WSI 4 Ома, 5 Вт - неведомый динамик, китаец...

WSI 4 Ома, 5 Вт - неведомый динамик, китаец...





Из одной нонеймовской китайской колонки был извлечен этот динамик... Колонка была маленькая (предположительно Genius) - из тех, что называют активными компьютерными колонками. Корпус пластмассовый, сделано все как попало - дешевка. Динамик я решил описать, на всякий случай.

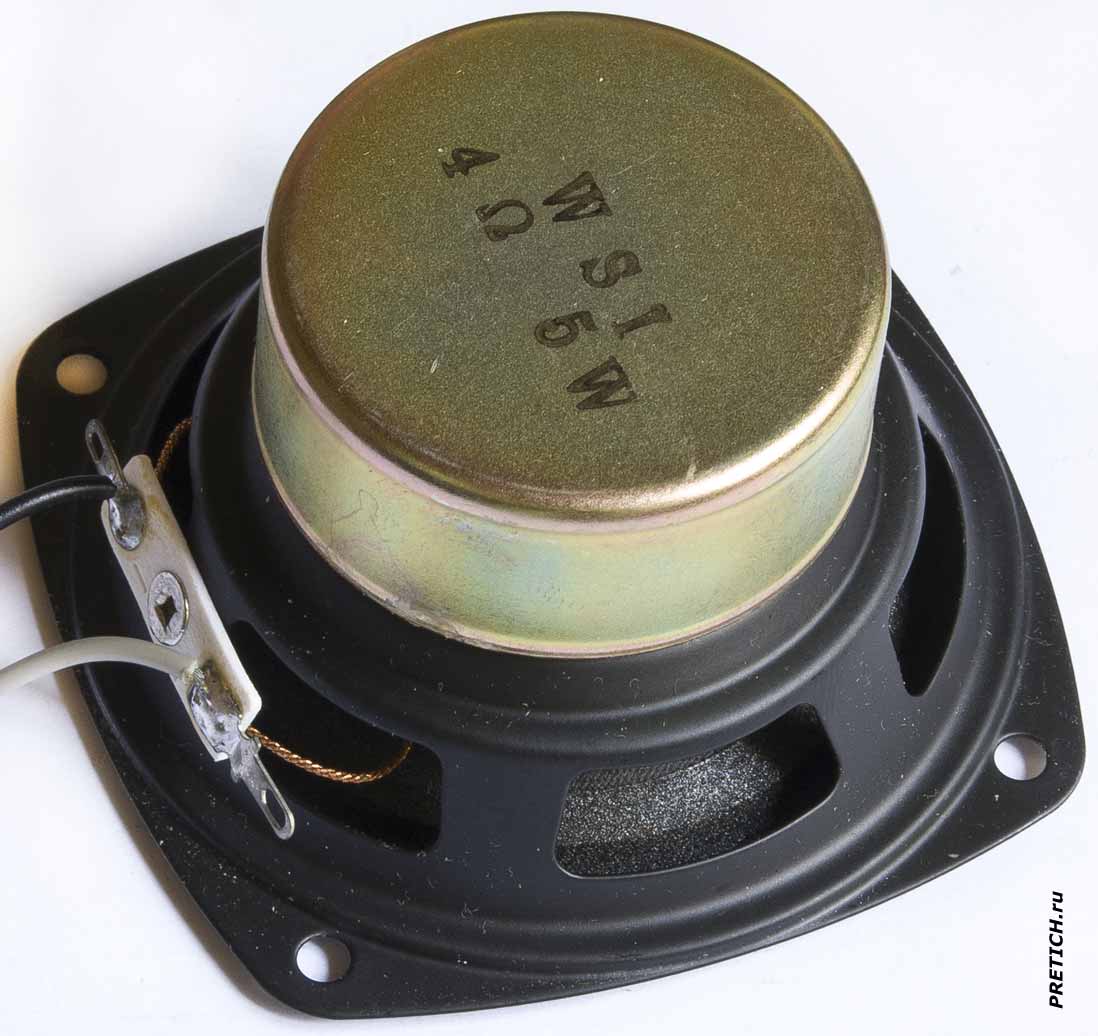

WSI 4Ω 5W обзор китайского широкополосного динамика

+ Щелкните по фото, чтобы увеличить!



Итак, это широкополосная динамическая головка - круглая, электродинамического типа, с экранированной магнитной системой. Размеры головки: 79 мм по внешнему краю корзины, высота, или глубина - 46 мм. Корзина изготовлена из стали 0,7 мм черного цвета, методом штамповки. Диффузор стандартный - конический из прессованной бумажной массы с пропиткой, снаружи гладкий, с внутренней стороны "рельефный"... Подвес мягкий, выпуклый, из какого-то материала, напоминающего тонкую пористую резину или полиуретан... По краю подвеса наклеено кольцо, из прессованного картона. Диаметр диффузора с подвижной частью подвеса 75 мм.

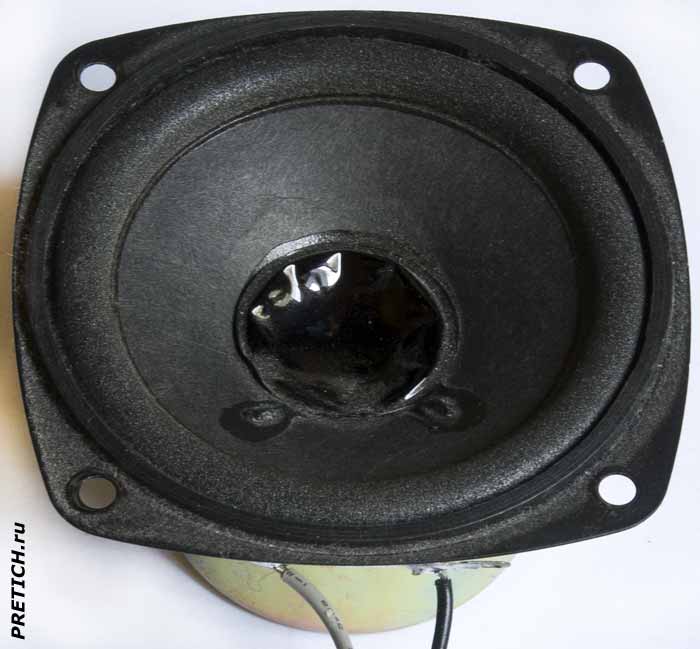

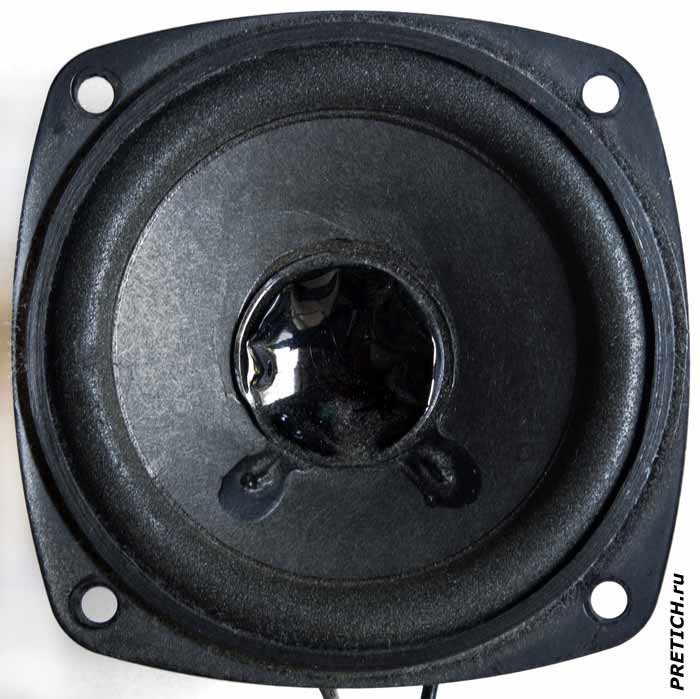

WSI 4 Ома 5 Вт динамическая головка, Китай, описание



По центру диффузора наклеен пылезащитный колпачок из какого-то синтетического материала, тонкий... как видим на фото, какие-то варвары его уже вмяли вовнутрь... Кстати, и подвес уже частично разорван...

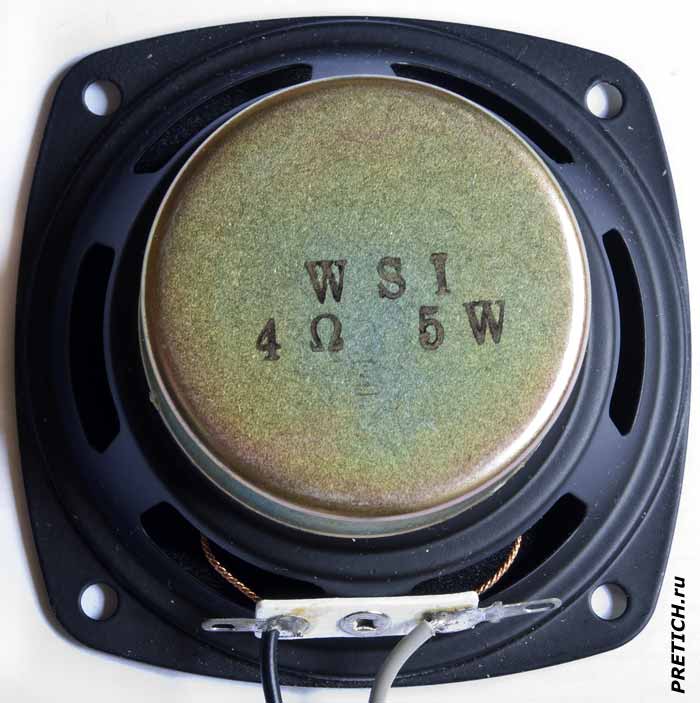

маркировка на китайском динамике WSI 4Ω 5W



Магнит, как и было уже сказано, закрыт стальным экраном, на его торце нанесена маркировка: WSI 4Ω 5W.

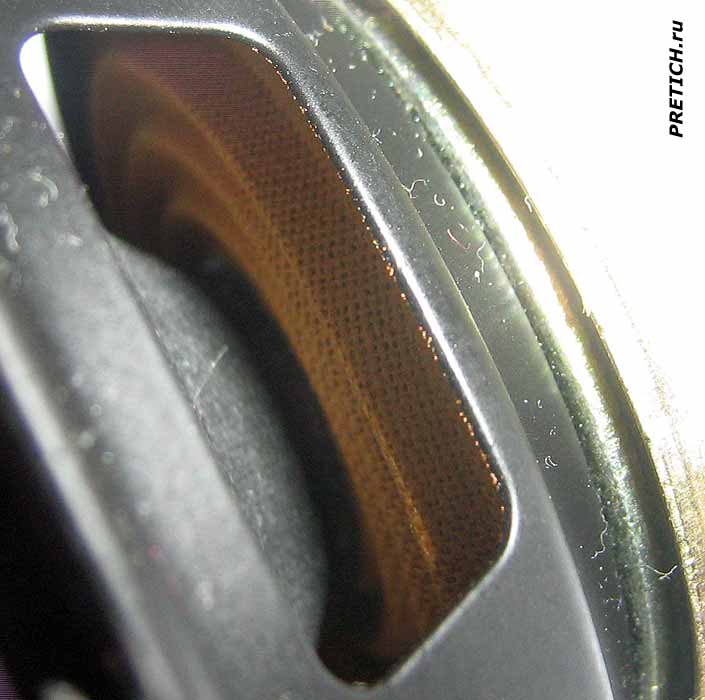

WSI 4 Ом 5 Вт обзор китайского динамика из колонок



Центрирующая шайба обычная - гофра из ткани с пропиткой.

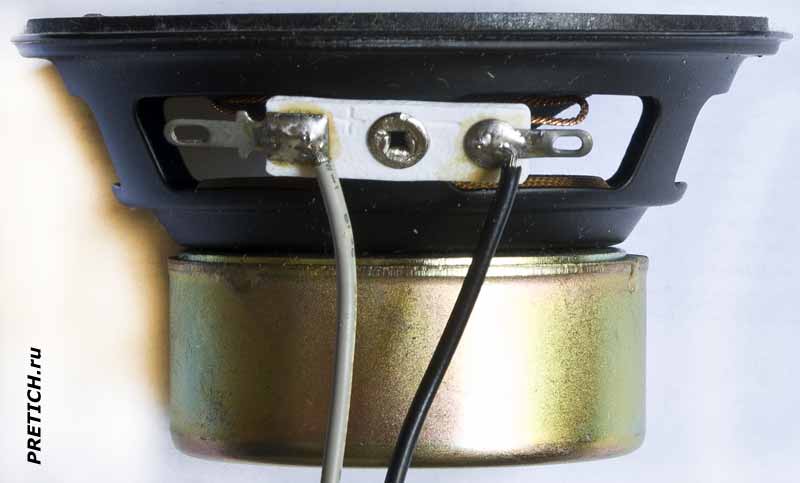

WSI 4Ω 5W диамик из компьютерных колонок, Китай



Контактная площадка из белой пластмассы, что-то похожее на фибру. Контактные выводы под разъемы или пайку, "плюсовый" вывод отличается выступами... На фибре возле него выбит "плюс", а возле другого - "минус", так что с полярностью не запутаться.

Подводящие провода нормальные для такого динамика - медные, витые, нормальной длины... В общем, все как обычно.

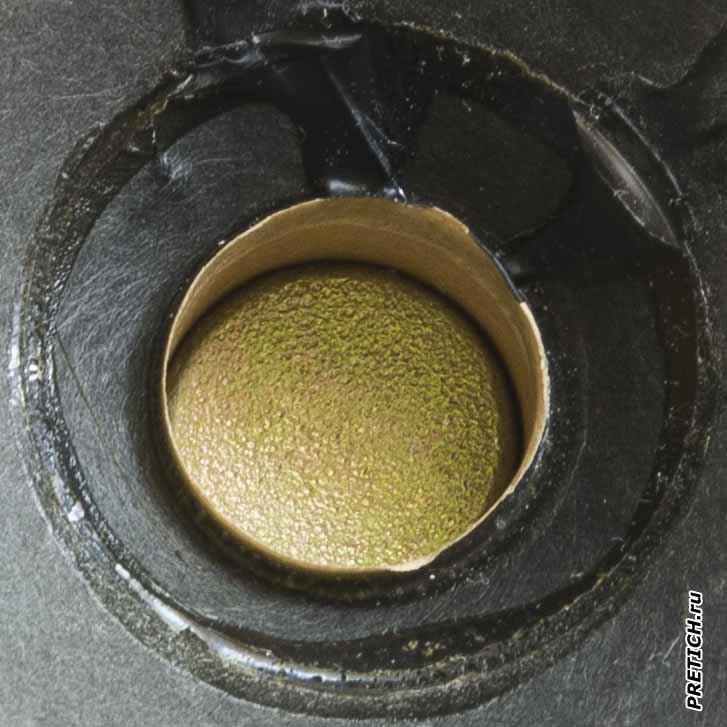

Снимаем пылезащитный колпачок с динамика WSI 4Ω 5W



Теперь разберем эту динамическую головку. Пылезащитный колпачок отваливается без проблем, даже не надо клей растворителем замачивать... И вот под этим колпачком мы видим...

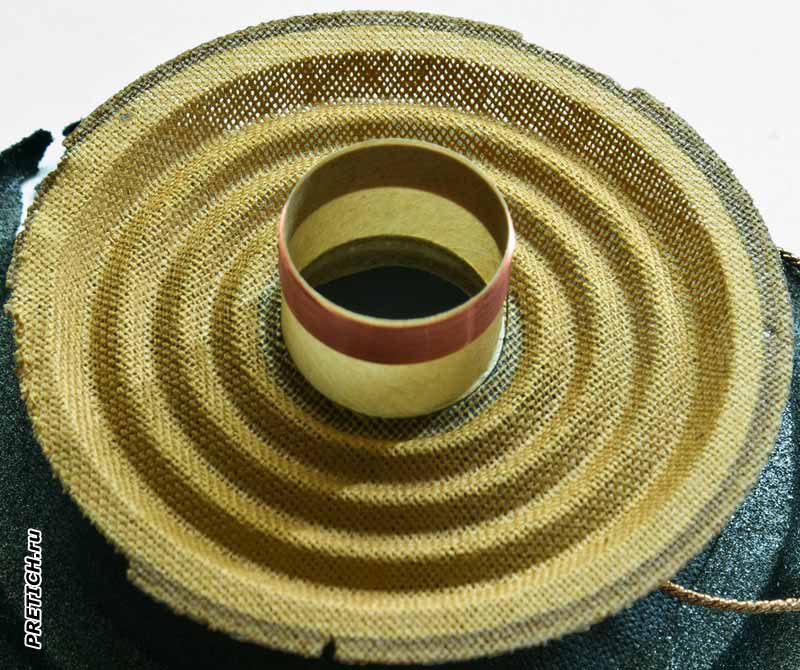

Разборка китайского WSI динамика из колонок



Затем бокорезами ломаем контактную площадку и режем подвес - вот он по краю корзины приклеен намертво. Отклеивать не стал, он просто рассыпался в руках... Центрирующая шайба также отклеилась без всякого усилия, попросту - отвалилась... Смотрим на катушку, на центрирующую шайбу... а вот диффузор и центрирующая шайба приклеены к звуковой катушке также - намертво.

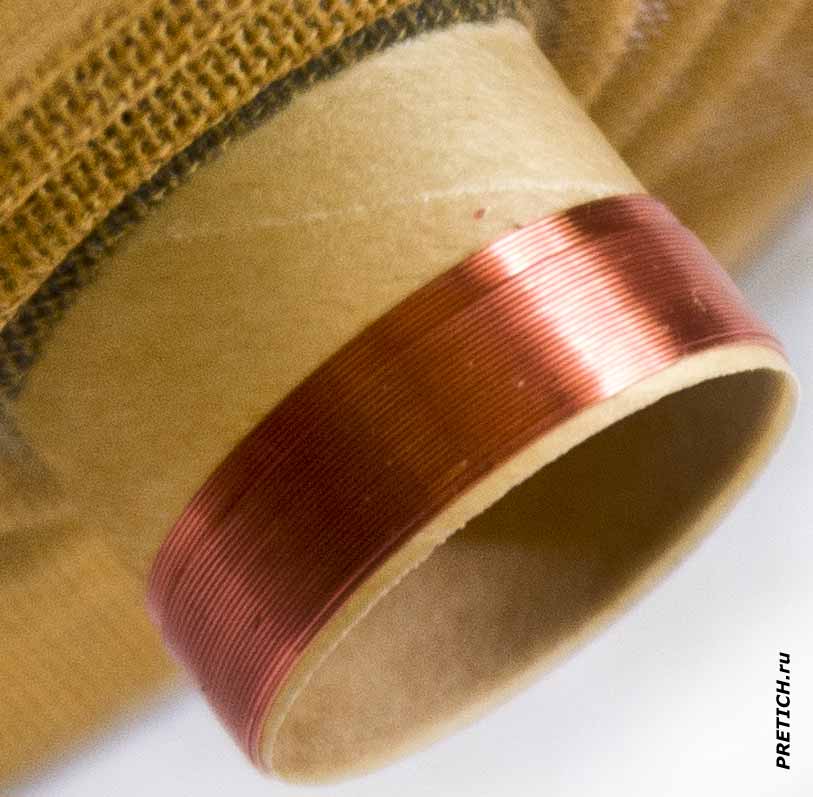

Звуковая катушка динамика WSI 4 Ом 5W



Вот звуковая катушка крупным планом. Внешний ее диаметр, с намотанным проводом - 15 мм, внутренний 14. Провод медный, а я уже встречал китайские динамики с алюминиевым проводом на звуковой катушке...

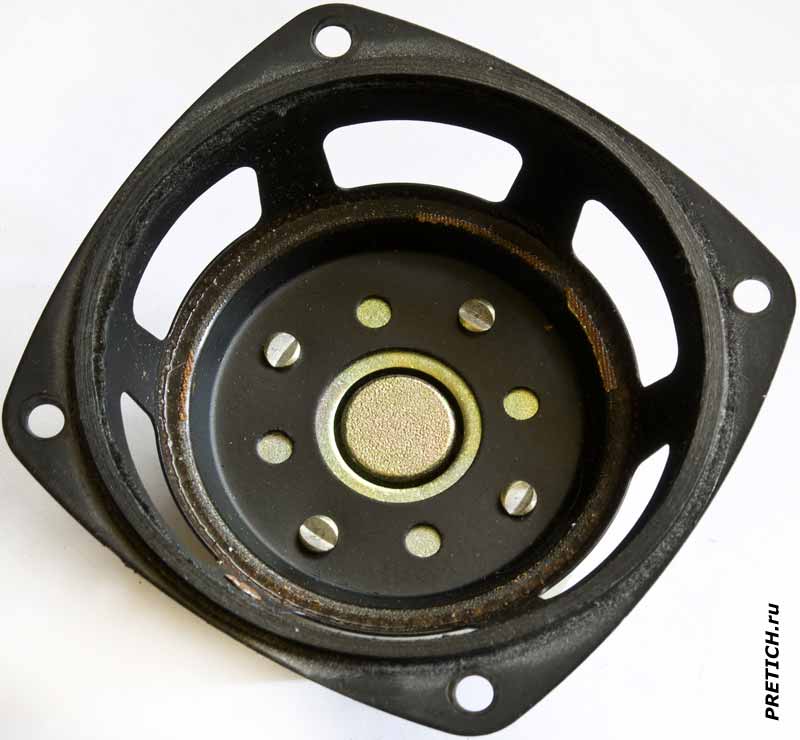

Модернизация китайского динамика WSI 4Ω 5W



Внутренний вид корзины без диффузора и центрирующей шайбы. Стальной фланец приклепан к корзине 4 заклепками... внутренний диаметр отверстия под звуковую катушку - 15,6 мм. Диаметр керна 13,9 мм. Так что воздушный зазор достаточно большой...

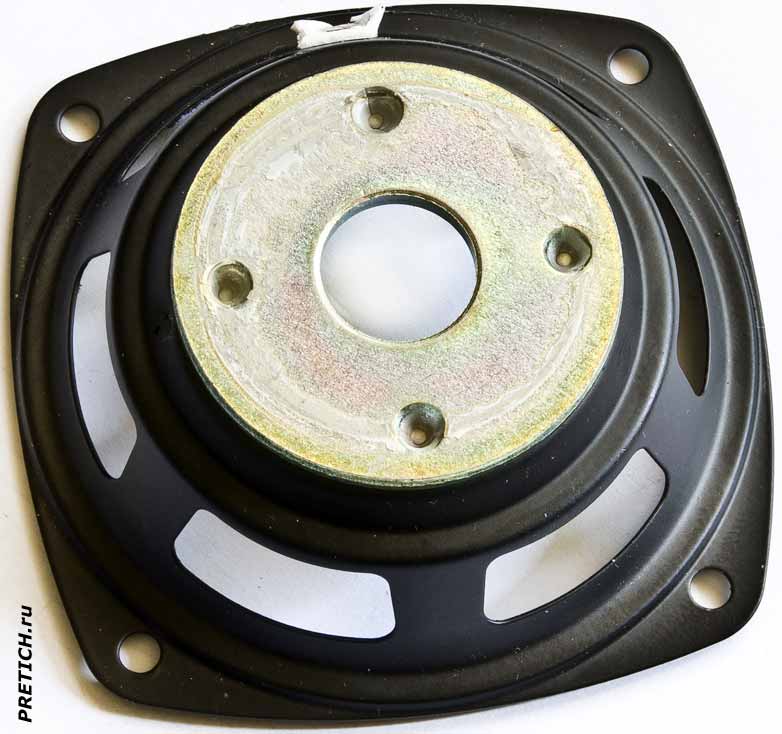

WSI 4Ω 5W динамик из колонок Genius, разборка



Отрываем магнитную систему от корзины (поддев отверткой) - она приклеена к фланцу чем-то похожим на эпоксидную смолу, только более слабенькую.

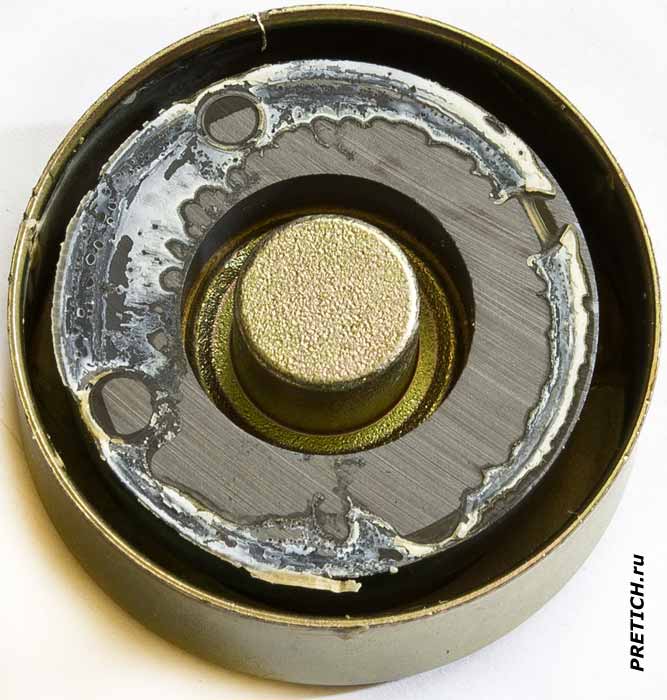

маггнитная система китайского динамика WSI 4Ω 5W



Вот так выглядит магнитная система этого динамика... Магнит обычный, зазор между магнитом и стальным экраном сравнительно большой...

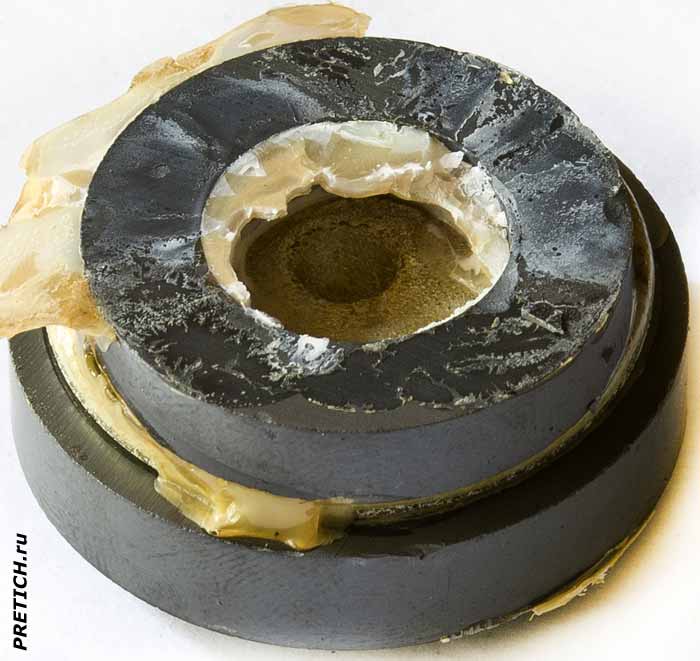

сдвоенный магнит на динаимике WSI зачем?



Бьем молотком по тыльной стороне экрана, и магнитная система выпадает, она также вклеена непонятным клеем в экран... Видим сдвоенный магнит - поверх внешнего фланца наклеен второй, чуть более меньший магнит, чтобы увеличить чувствительность головки... Но наклеен криво... В общем, халтура!



WSI 4Ω 5W полное описание китайских динамиков



Конечно, можно было бы подключить этот динамик, послушать, а потом чего-то "умного" сказать - но нафиг? Понятно, что динамик обычный китайский валовый продукт, без акустического оформления никакой ценности в его прослушивании нет, к тому же он поврежден...



Да, я уже как-то описывал полную копию этого динамика, на другом своем сайте - MH 4 Ом, 5 W, так что можете ознакомиться и с тем... вообще, подобных головок китайцы штампуют великое множество, при одинаковом качестве и одной внешности, они могут именоваться как угодно, и мощность на них могут указывать от 3 до 10 Вт... кому как вздумается.



На этом все. Динамик в мусорное ведро, займемся чем-нибудь более полезным.



- помимо этого сайта, большое количество моих описаний динамических головок расположено на другом моем сайте - здесь, так что читайте!





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.

Комментарии
245 #1 Pavlov
September 11 2018 06:17:58
У меня есть точно такие же, но написано только 5 ватт 4 ома. И экран меньше, там наверное одинарный магнит. Вот думаю - можно ли такие динамики поставить в корпус от советских наушников ТДС-6 или нельзя?
