Sony MC-60 Microcassette - обзор и разборка микрокассеты

Sony MC-60 Microcassette - обзор и разборка микрокассеты





Краткий обзор еще одной древности, которая нынче ушла в небытие - микрокассета для диктофонов Sony MC-60 Microcassette... Микрокассеты - это разновидность обычной аудиокассеты, или компакт-кассеты, только маленького размера. Но и микрокассеты появлялись разные... из них выжил и приобрел статус де-факто стандарта именно этот тип микрокассет, что мы сегодня рассмотрим. Эти микрокассеты были разработаны еще в 1969 году японской компанией Olympus Corporation, известной своими фотоаппаратами (в первую очередь). Кассету разработали для диктофонов и телефонных автоответчиков. Хотя позже ее пытались использовать и как обычную аудиокассету, например, для записи и воспроизведения музыки - но дело не пошло. В первую очередь из-за того, что эти кассеты рассчитаны на "медленные" скорости - 2,38 см/с и 1,19 см/с, в то время как в стандартной компакт-кассете скорость ленты 4,76 см/с. А это значит, качество записи на микрокассете хуже, к тому же они и стоят дороже...



Sony MC-60 Microcassette обзор микрокассеты

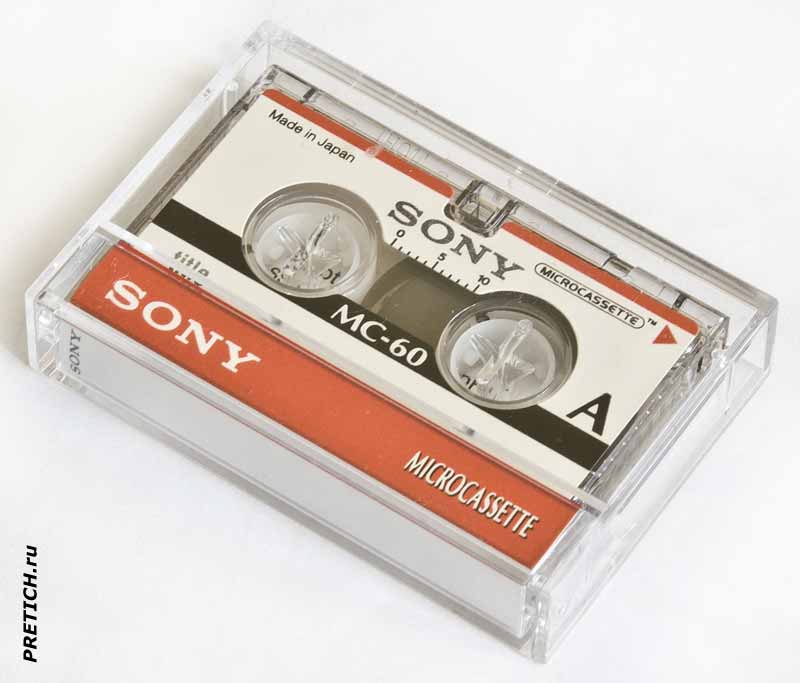

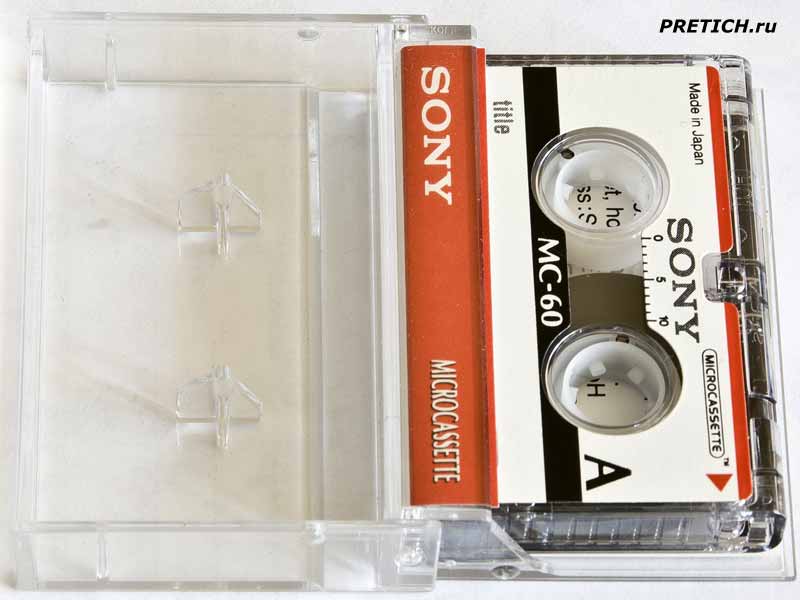

Итак, микрокассета Sony MC-60, она упакована в прозрачный подкассетник из оргстекла...



микрокассета Sony MC-60 для диктофонов

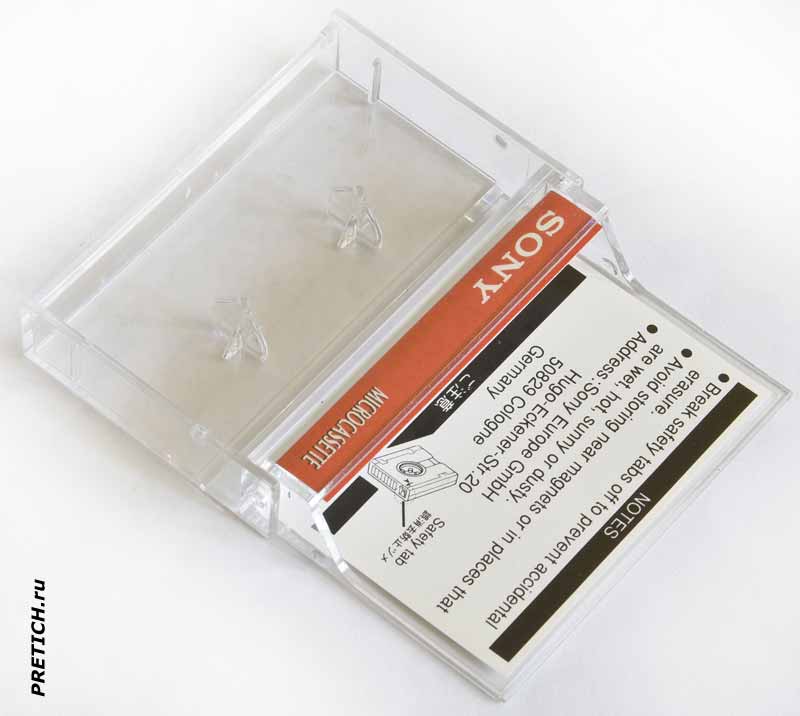

подкассетник микрокассеты Sony MC-60



Внутри есть бумажный вкладыш…









Вернее не бумажный, а из тонкого мелованного картона. С одной стороны поля для заметок и оглавления, а с другой – краткая аннотация по изделию на английском и японскими каракулями…



Sony MC-60 Microcassette полное описание микрокассеты

+ Щелкните по фото, чтобы увеличить!

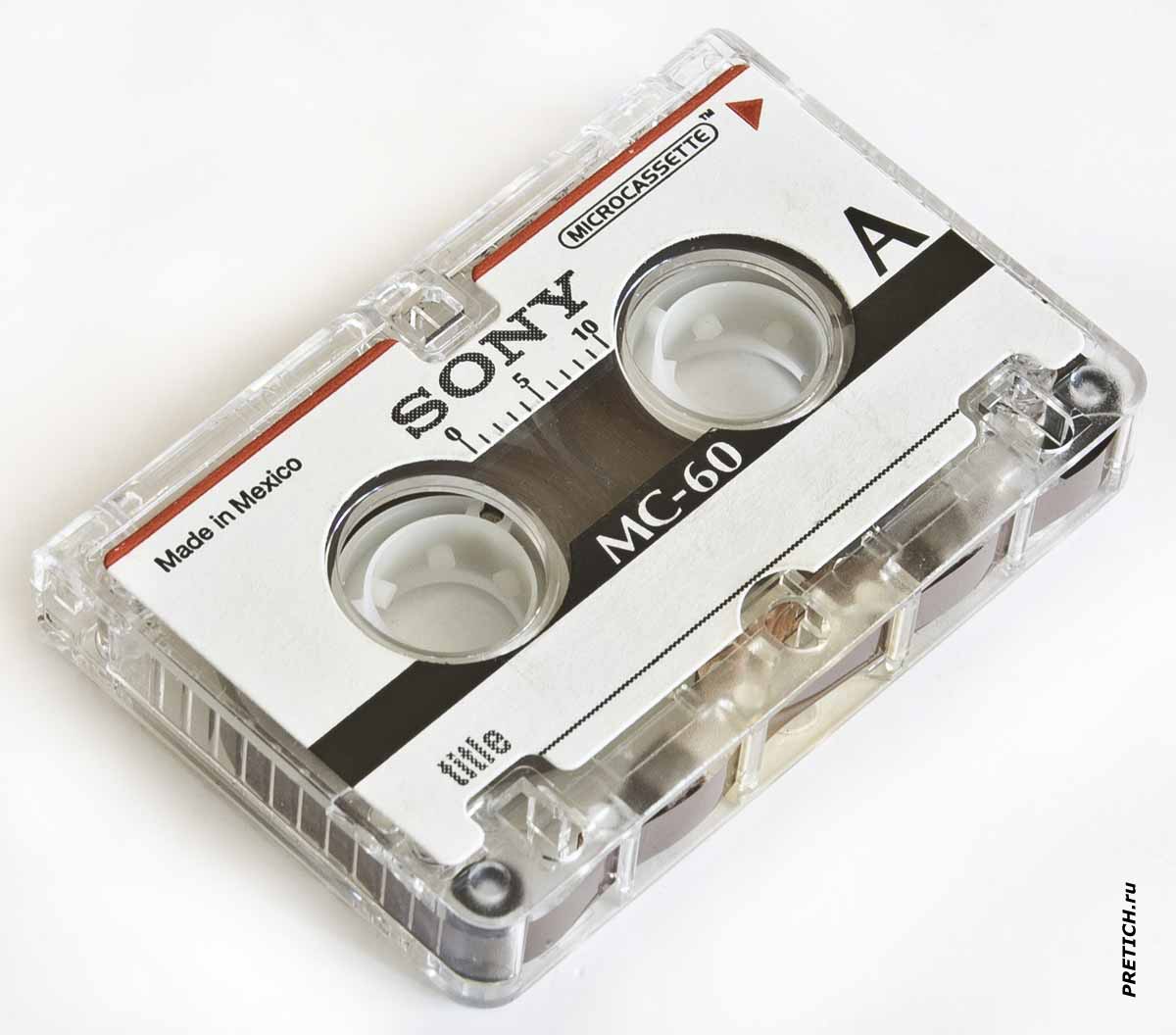

Сама кассета изготовлена из прозрачного оргстекла, размеры ее 50 х 33 х 7 мм. Внешне очень похожа на обычную компакт-кассету, также два отверстия для катушек, но три отверстия под фиксацию кассеты в аппарате - два по краям снизу и одно в верхней части. Также отверстие под тонвал - по центру снизу.

На кассете с двух сторон бумажные наклейки, на них логотип Sony, название кассеты MC-60, буквенное обозначение сторон A и B, тип - Microcassette, стрелка, показывающее, куда движется лента, и где сделано - сделано в Мексике.



Sony MC-60 Microcassette обзор микрокассеты

+ Щелкните по фото, чтобы увеличить!

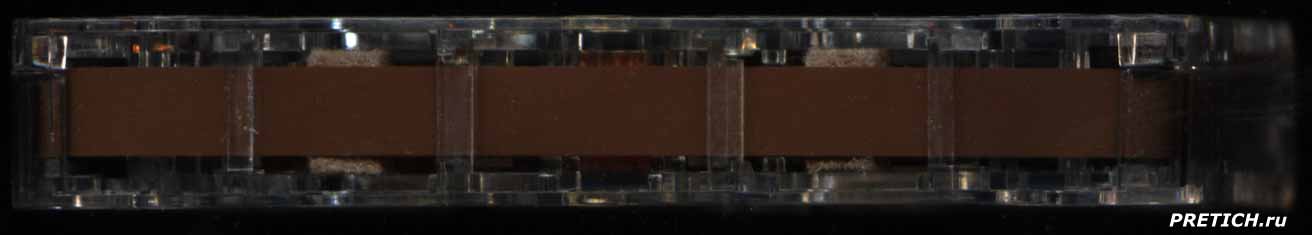

В нижней части целых пять окошек: центральное под тонвал с прижимным роликом, а два крайних с обеих сторон под запись - под магнитные головки записи/чтения и стирающую головку. Были аппараты с реверсом, где ставились по две головки магнитные и две стирающие головки. Но обычно кассету просто переворачивали. На фото видно, где входят головки записи/чтения фетровые подушечки, наклеенные на плоскую пружину из алюминиевой бронзы...



кассета для диктофона Sony MC-60 Microcassette

+ Щелкните по фото, чтобы увеличить!

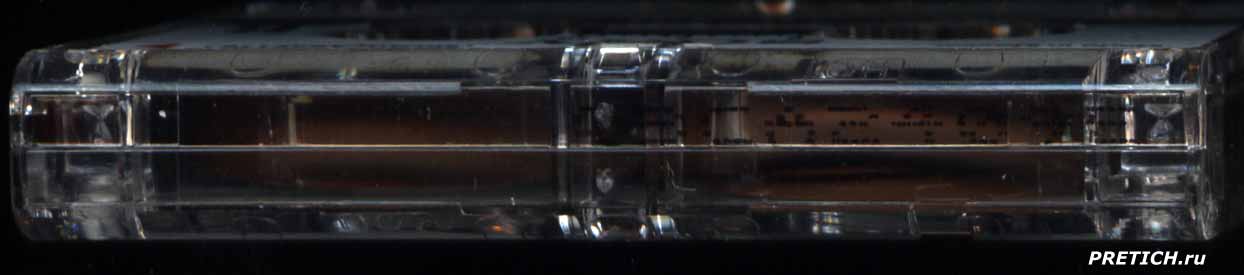

Верхняя сторона кассеты, здесь ничего интересного - краской что-то написано, но непонятно что...

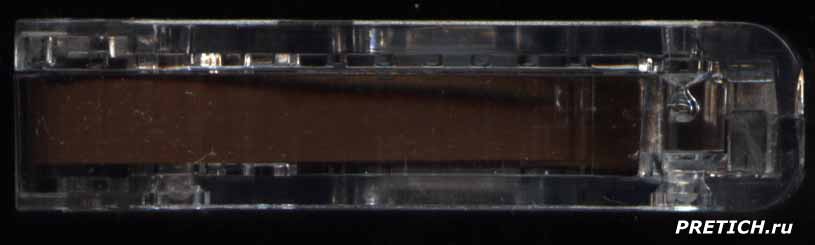

Sony MC-60 защитные лепестки в микрокассете



В отличие от обычной компакт-кассеты, защитные лепестки от записи, расположены не сверху, а по бокам кассеты...

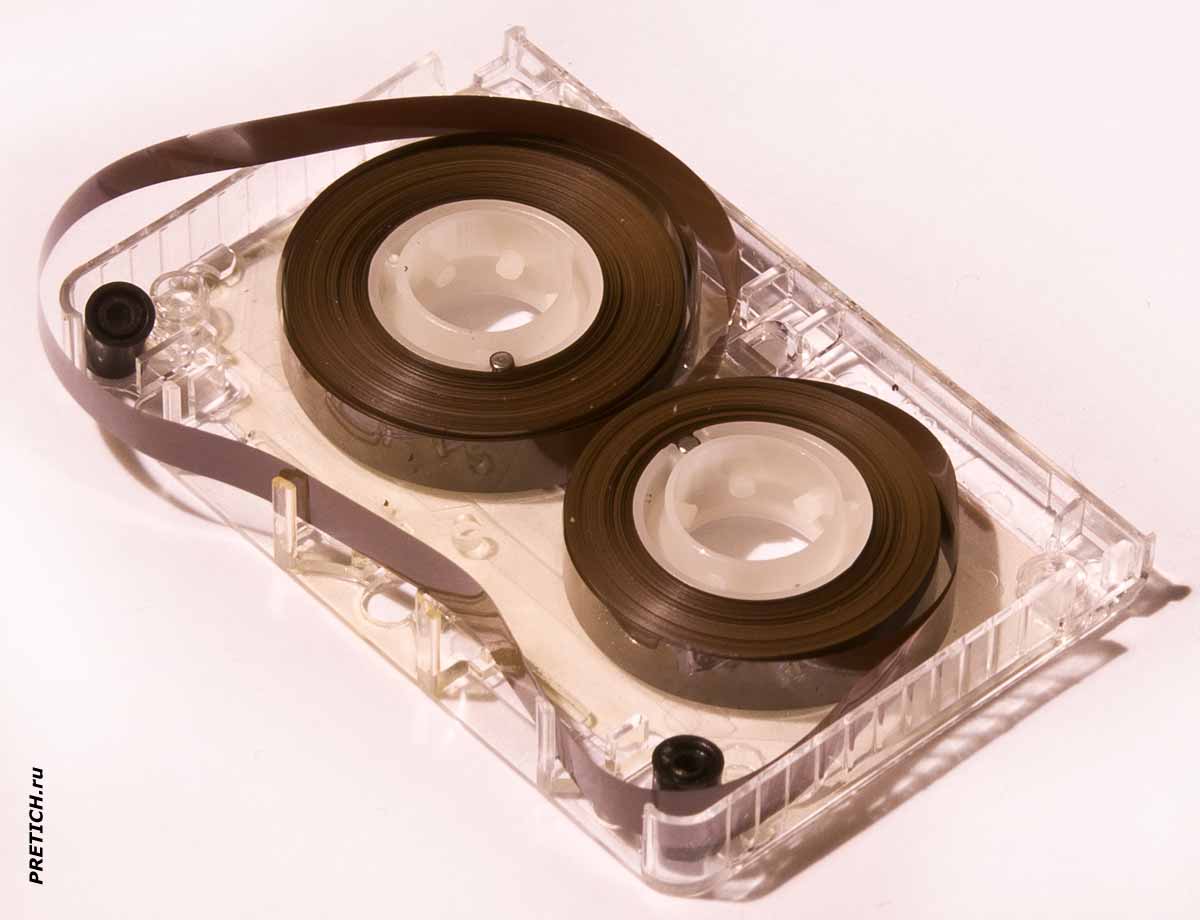

Приступаем к разборке микрокассеты Sony MC-60. Никаких винтов нет, корпус соединен штыревыми защелками, и немного клея, разбирается легко и просто. Главное аккуратность, потому что внутренности могут легко разлететься во все стороны...



Sony MC-60 Microcassette разборка микрокассеты

+ Щелкните по фото, чтобы увеличить!



Внутри мы видим такую картину: обычные катушки с намотанной лентой, направляющие стержни и направляющие ролики...

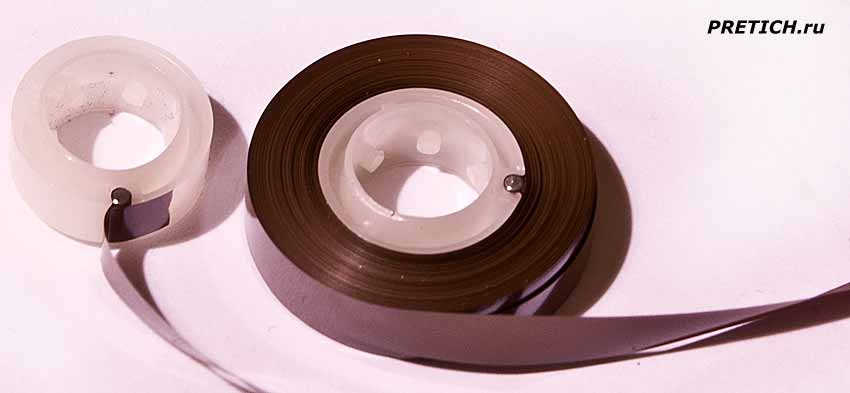

Sony MC-60 лента в микрокассете, разборка и устройство



Лента первого типа - Normal, Type I, покрытие Гамма-оксид железа-(III), NORMAL BIAS 200µs, разработанная в 1964 году компанией Philips. Все микрокассеты, независимо от производителя имеют только такой тип пленки. В 1982 году компания Olympus сделала попытку ввести четвертый тип ленты - Metal, Type IV - с расчетом на "меломанов", но неудачно... через два года они свернули производство таких кассет. Во-первых, они стоили совсем уж дорого, во-вторых, резко повышался расход заряда батареек (IV тип требует высоких токов подмагничивания) - значит резко сокращалось время автономной работы, ну и, в-третьих - качество записи все равно оставалось низким, и могло удовлетворять лишь любителей так называемой Lo-fi музыки (т.е. музыки с низким качеством звука - группа "Гражданская оборона", например). Так же микрокассеты с 4 типом ленты выпускали и другие производители, например известная серия Panasonic ANGROM, но все это продолжалось весьма недолго и в малых количествах.

Во время записи/воспроизведения лента движется в противоположном направлении, если сравнивать с стандартной компакт-кассетой, с право налево. Ракорда нет.

Кассеты выпускались разной емкости, самые ходовые были MC60 MC30 (они же MC-60 и MC-30), кроме того выпускались MC-10, MC-15 и MC-90. Независимо от производителя они всегда именовались буквами MC - сокращение от Microcassette.

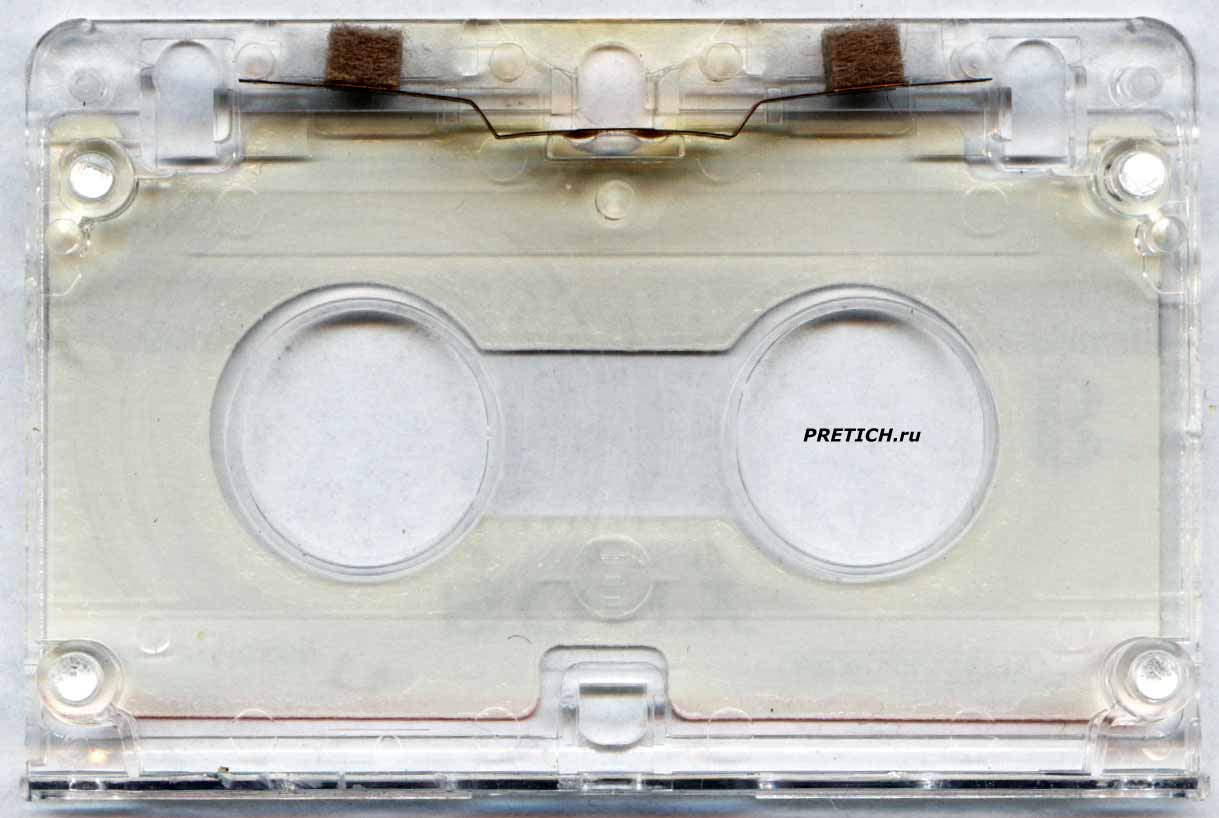

Sony MC-60 Microcassette устройство микрокассеты

+ Щелкните по фото, чтобы увеличить!



Вторая сторона корпуса, здесь оси для направляющих роликов и двойная пружина с фетровыми подушечками...



прижим ленты к тонвалу Sony MC-60 Microcassette

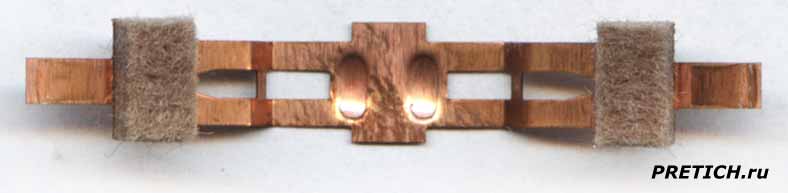

Вот эта пружина или прижим ленты к магнитной головке крупным планом...



Sony MC-60 направляющие ролики в микрокассете

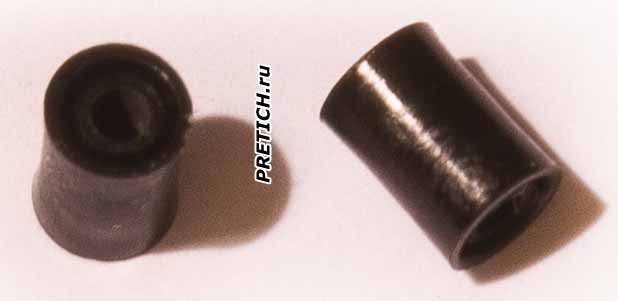

Это направляющие ролики...

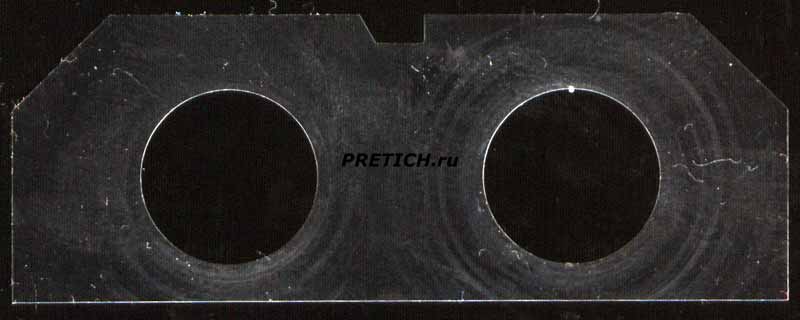

Sony MC-60 прокладки от трения в микрокассете



В кассете есть тонкие прокладки по бокам от ленты, из полимерной пленки, они уменьшают трение и детонацию при работе...



На сегодняшний день микрокассеты, как и обычные компакт-кассеты практически полностью вытеснены оптическими носителями - CD и DVD, а также флэш-накопителями. Хотя производство небольшого количества и тех и других кассет еще сохраняется. В последнее время наблюдается даже некоторый всплеск популярности, но в основном обычных компакт-кассет... Но и это - просто краткосрочная модная фишка.



Вот примеры диктофонов под эту микрокассету (обзоры с полной разборкой):


- Panasonic RN-202

- Sony M-425





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
