HASP LPT электронный ключ, разборка

Сегодня я разберу электронный ключ HASP с LPT интерфейсом, это устаревшая технология - HASP4, сейчас используют в основном USB-брелки... Но раньше подобные ключи стояли на всяком бухгалтерском ПК с лицензионной версией 1C... Это LPT-ключ с возможностью "прозрачного" подключения других ключей и устройств - т.е. можно было городить целую колонну из таких ключей и подключать к крайнему еще и принтер...

Современным пользователям такое неведомо, как и сам разъем LPT...

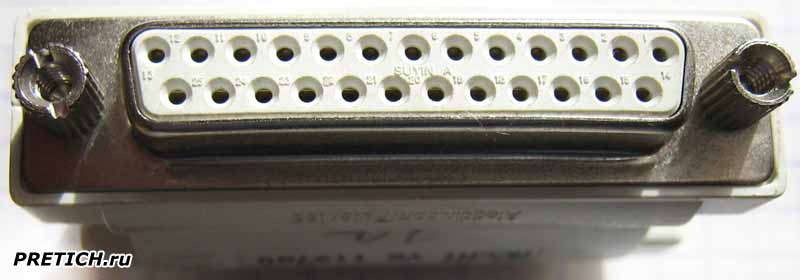

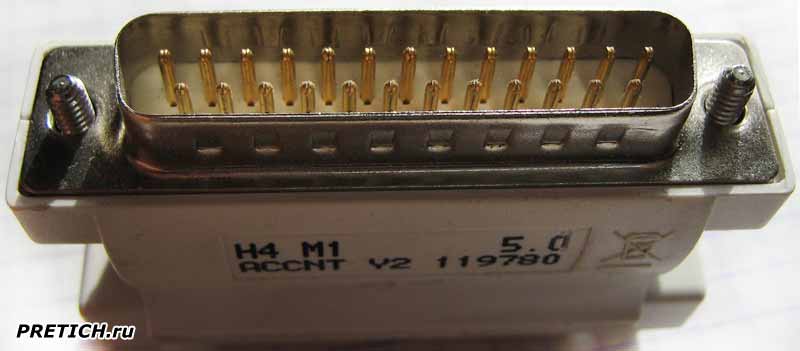

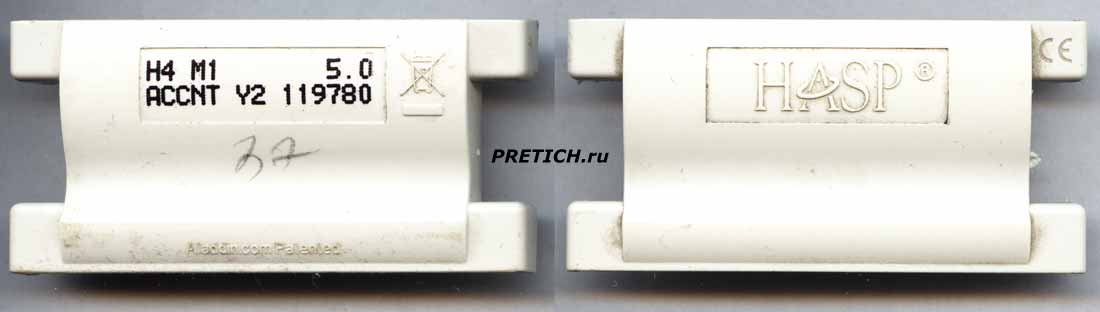

Итак, этот ключ имеет с двух сторон разъемы LPT - так называемые "мама" и "папа", с позолоченными контактами. Посередине пластмассовый корпус. На одной стороне корпуса логотип HASP. На другой стороне краской нанесено: H4 M1 5.0 ACCNT Y2 119780.

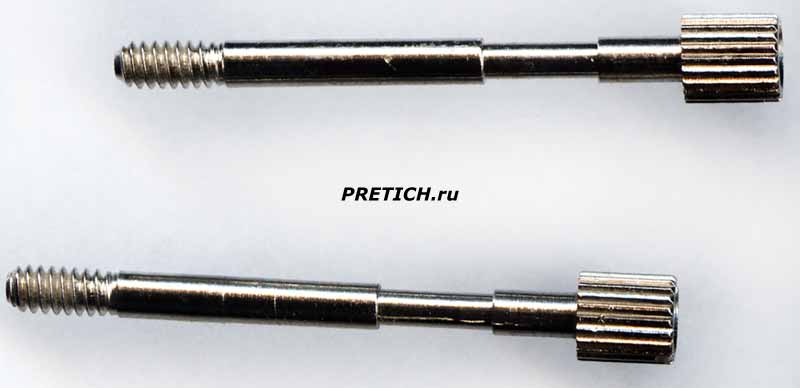

Чтобы разобрать этот ключ, нам надо выкрутить два винта - те, которыми он притягивается к разъему на системном блоке компьютера. Эти винты имеют со стороны "ручек" внутреннюю резьбу - туда можно вкручивать следующее устройство.

+ Щелкните по фото, чтобы увеличить!

Когда винты выкручены, можно полностью разобрать ключ. Две пластмассовые половинки корпуса легко разъединяются...

+ Щелкните по фото, чтобы увеличить!

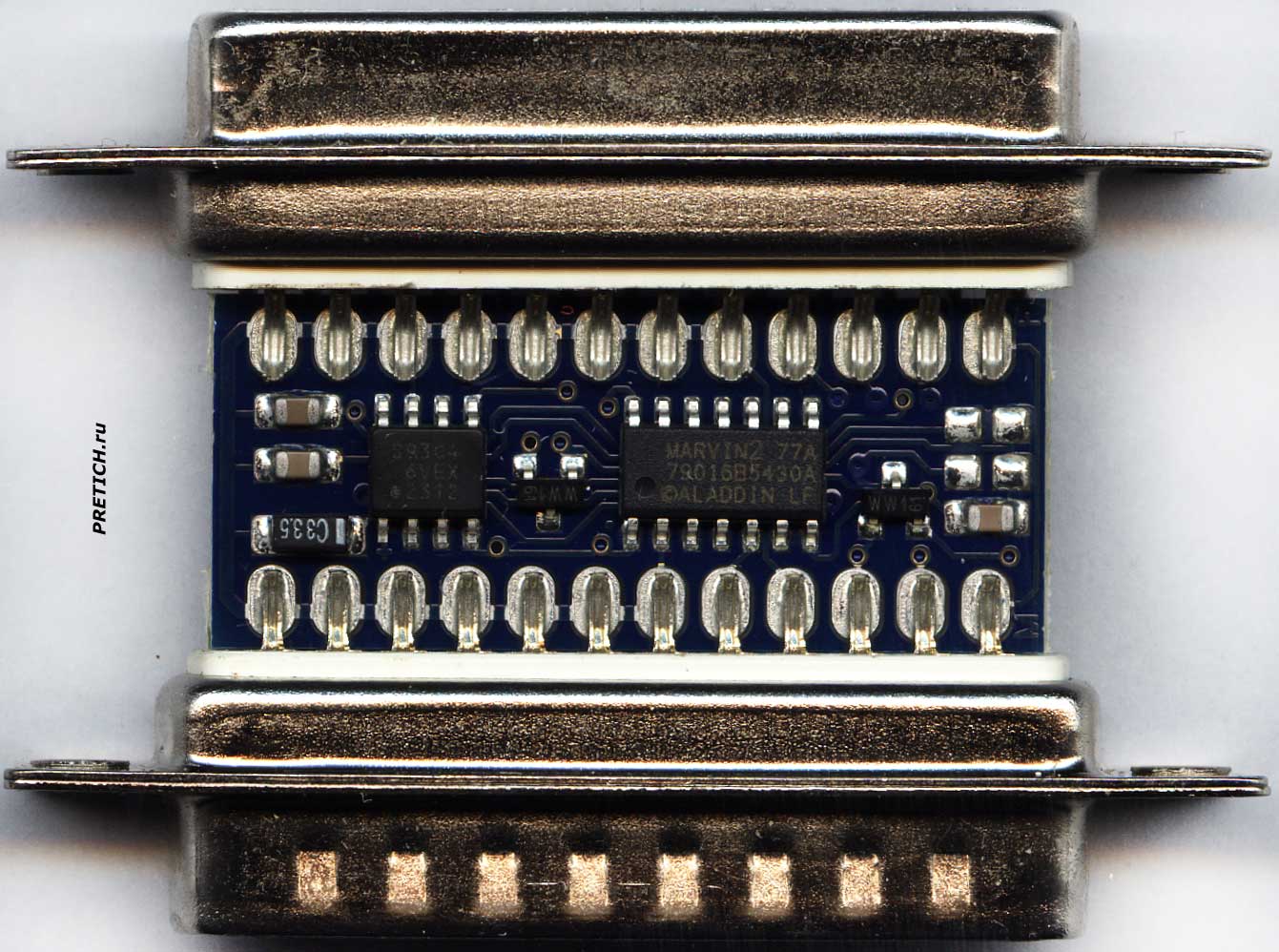

Сам ключ: это небольшая плата, к которой с двух сторон припаяны разъемы LPT. Плата - двусторонний текстолит темно-синего цвета, на нем минимум деталей: одна микросхема MARVIN 2 77A 79016B5430A ALADDIN LF - даташит не найден... Еще одна восьминогая микросхема 383C4 6VEX 2312... Затем два SMD транзистора WW1 61, еще таких же три резистора и один конденсатор с маркировкой C33.5

+ Щелкните по фото, чтобы увеличить!

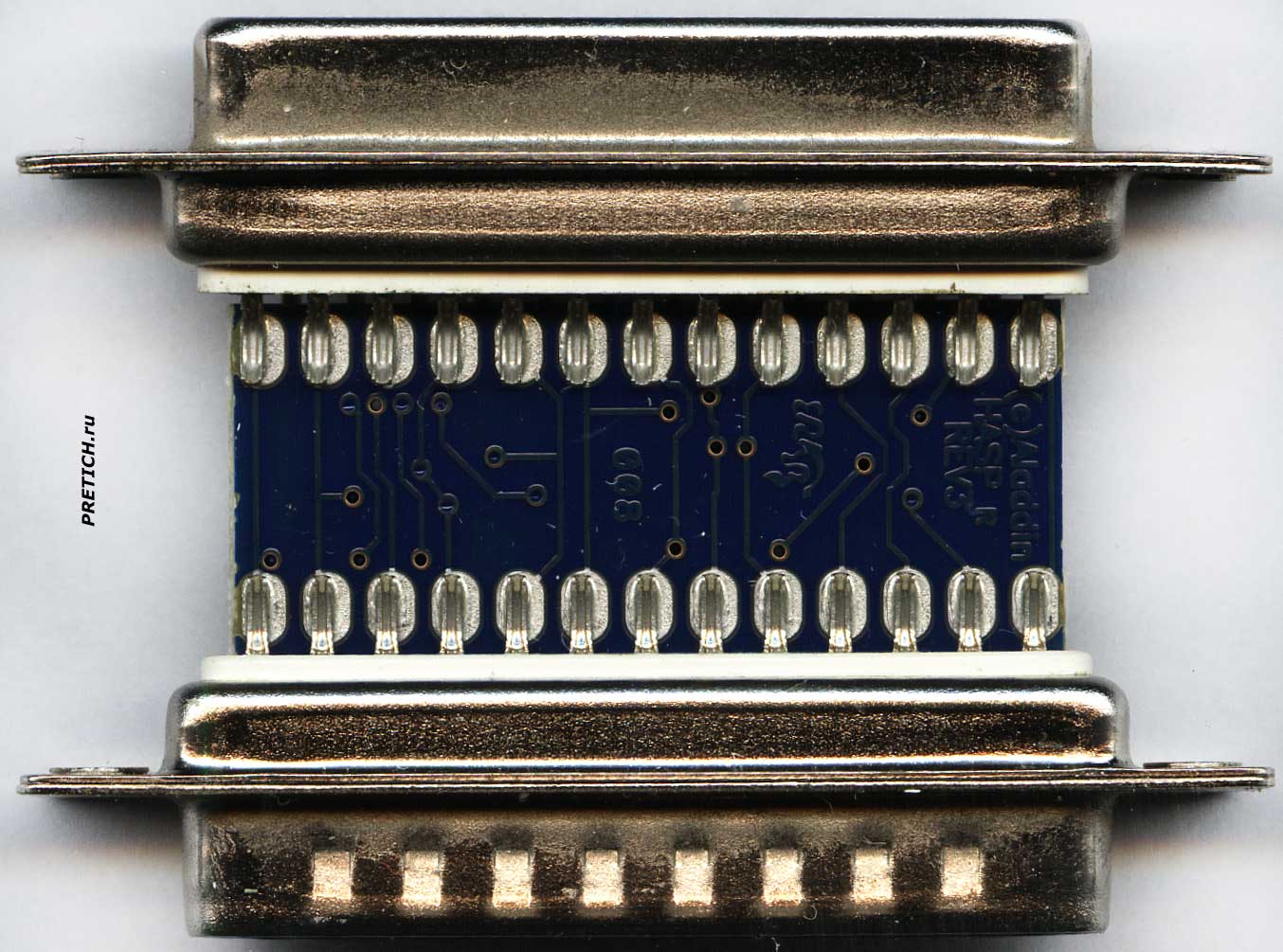

На обратной стороне платы элементов нет. Маркировка: Aladdin HASP REV3...

На этом все, электронный ключ разобран. Какое там к нему шло программное обеспечение - я не знаю.

Михаил Дмитриенко, специально для PRETICH.ru

2018 г.

HASP LPT electronic key, disassembly

Today I will analyze the HASP electronic key with the LPT interface, this is an outdated technology - HASP4, now mainly use USB keychains ... But earlier such keys were on every accounting PC with a licensed version of 1C ... This LPT-key with the possibility of "transparent "connecting other keys and devices - i.e. it was possible to fence a whole column of such keys and connect the printer to the end ...

Modern users do not know such things as the LPT connector itself ...

So, this key has on both sides LPT connectors - the so-called "mom" and "dad", with gold-plated contacts. In the middle is a plastic case. On one side of the case is the HASP logo.

On the other side of the paint there is: H4 M1 5.0 ACCNT Y2 119780.

To disassemble this key, we need to unscrew the two screws - those that draw it to the connector on the computer's system unit. These screws have an internal thread on the "handles" side - there you can screw in the next device.

When the screws are unscrewed, you can completely disassemble the key. Two plastic body halves are easily detachable ...

The key itself is a small board, to which the LPT connectors are soldered on both sides. The board is a two-sided textolite of dark blue color with a minimum of details on it: one chip MARVIN 2 77A 79016B5430A ALADDIN LF - the datasheet is not found ... Another eight-legged chip 383C4 6VEX 2312 ... Then two SMD transistors WW1 61, resistor and one capacitor labeled C33.5

There are no elements on the back of the board. Marking: Aladdin HASP REV3 ...

That's all, the electronic key is disassembled. What kind of software did it go to - I do not know.

Mikhail Dmitrienko, specially for PRETICH.ru

2018
