Статьи » Радиомастерская - все по электронике » Адаптеры питания, зарядные устройства
Адаптеры питания, зарядные устройства

Afka-Tech ETAU11KWK зарядка для Samsung





Сегодня мы рассмотрим и полностью разберем зарядное устройство для смартфонов и планшетов Samsung - она по идее должна быть аналогичной зарядке Samsung ETAU11KWK... К сожалению, мне как-то еще не попадала в руки оригинальная зарядка, и сравнить эту мне не с чем...

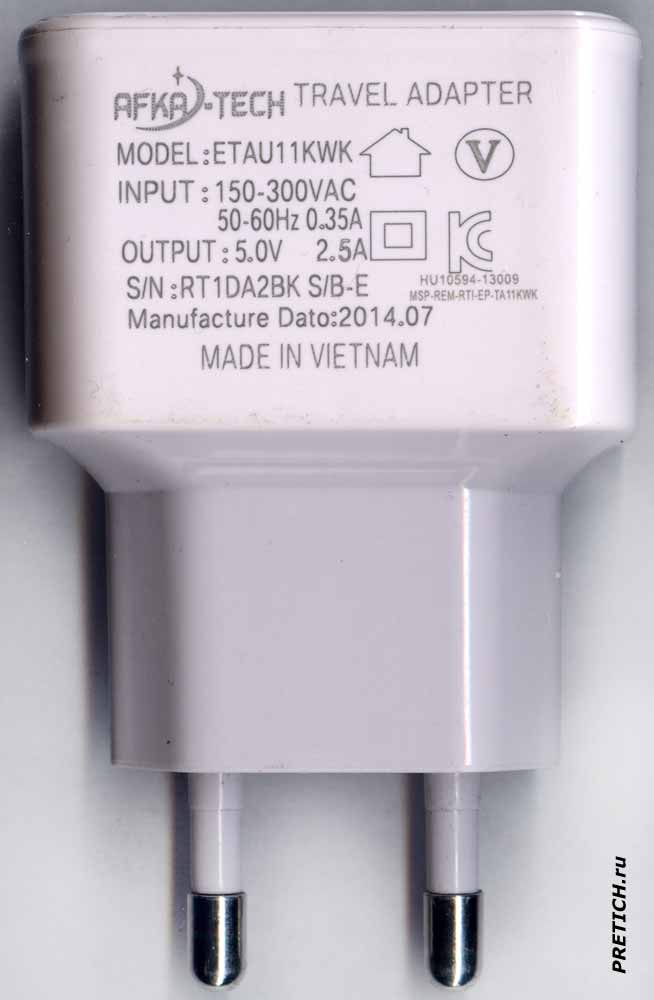

Afka-Tech ETAU11KWK зарядное устройство, обзор

+ Щелкните по фото, чтобы увеличить!



Внешне зарядное устройство как бы ничем не отличается от оригинального, сделано качественно, хорошая пластмасса, приличный вес... С одного бока нанесена "этикетка" - данные на устройство: логотип Afka-Tech, затем Travel Adapter, название модели ETAU11KWK. Входные напряжения 150-300 вольт сети переменного тока. Выходные напряжения 5,0 вольт 2,5 ампера. Серийный номер, знаки сертификаций, дата изготовления - июль 2014 года. Сделано во Вьетнаме.



Afka-Tech ETAU11KWK зарядка для Samsung, описание



На противоположной стороне значок молнии и надпись: Adaptive Fast Charing.



Samsung зарядка от Afka-Tech ETAU11KWK



С одной стороны корпуса стандартный USB разъем.



Samsung ETAU11KWK обзор зарядного устройства



На верхней части логотип Samsung.



Увы, зарядное устройство в нерабочем состоянии, поэтому сразу приступаем к его разборке. И как обычно это некоторая проблема - подобные зарядки имеют неразборный корпус, все склеено так, что без повреждений внешнего вида не обойтись. Здесь все оказалось проще. Верхняя крышка не вклеена, а просто вставлена и держится двумя защелками...

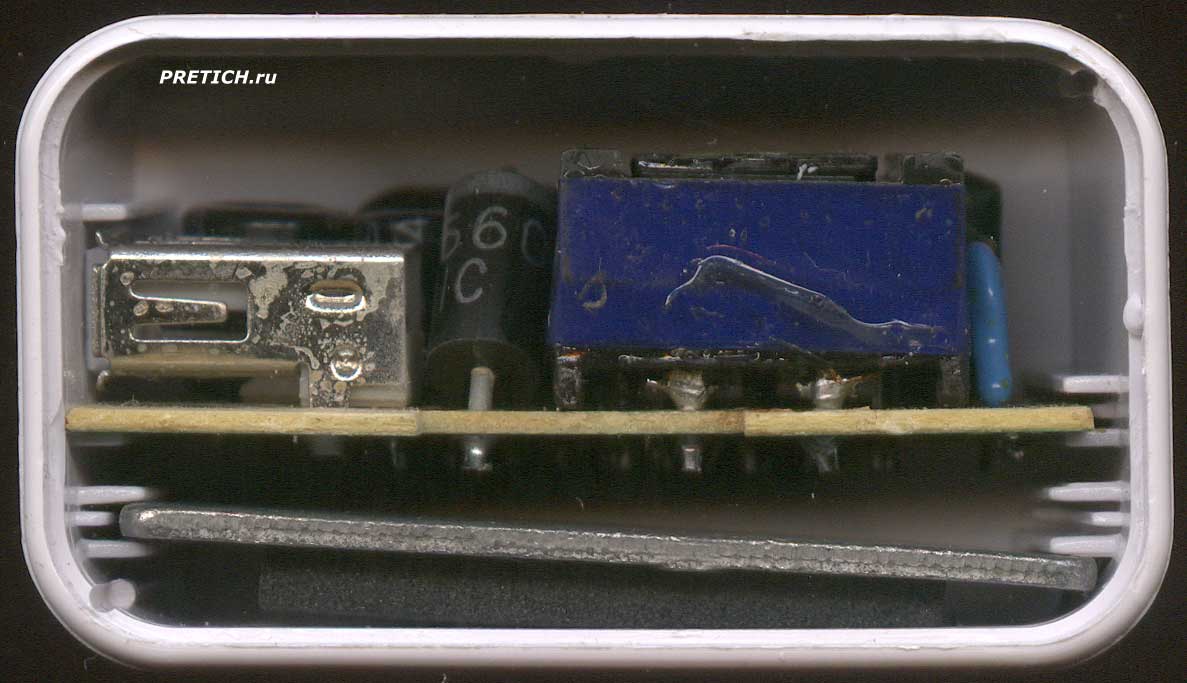

Afka-Tech ETAU11KWK разборка зарядки Samsung

+ Щелкните по фото, чтобы увеличить!



Смотрим внутрь. Видим плату электроники, под ней... ага - первое мошенничество - вставлена стальная пластина для веса... более тяжелые по весу устройства на уровне подсознания вызывают больше доверия...



Afka-Tech ETAU11KWK балласт, для обмана покупателей



Сбоку на эту пластину наклеена пористая резина, неизвестно зачем... этот балласт и придает солидный вес зарядному устройству.

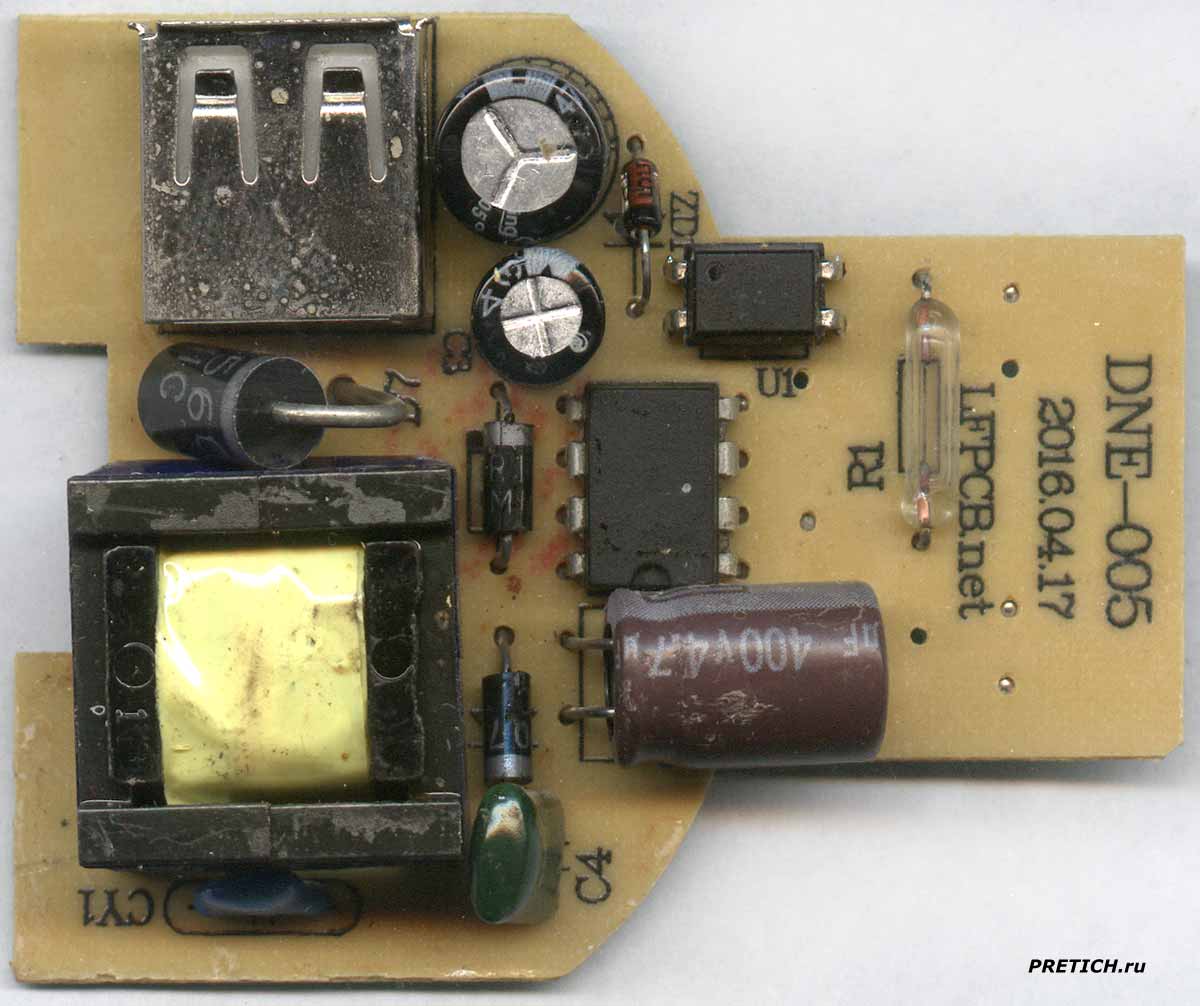

DNE-005 плата в зарядке Afka-Tech ETAU11KWK

+ Щелкните по фото, чтобы увеличить!



Вытаскиваем плату электроники, она к электрической вилке подсоединяется контактными площадками... Плата односторонний текстолит, на ней маркировка: DNE-005 2016.04.17 LFPCB.net. На входе стеклянный элемент, весьма похожий на предохранитель в стеклянном корпусе, на плате подписан как R1. Затем идет оптопара, на плате помеченная как U1. Затем микросхема... и оптпопара и микросхема маркировок не имеют... Три электролитических конденсатора, один пленочный конденсатор и один варистор, два диода и один стабилитрон. Небольшой трансформатор и USB разъем.

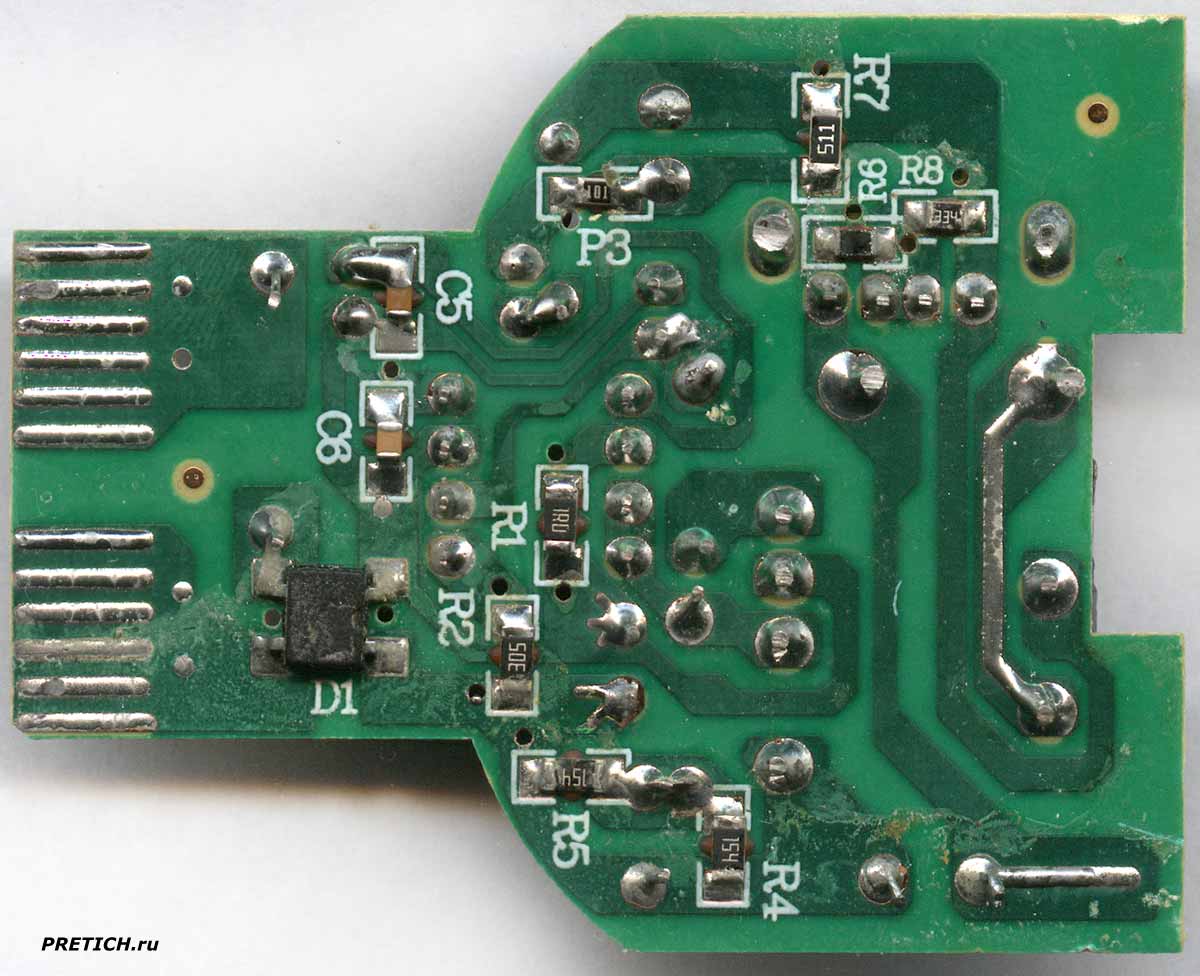

Samsung ETAU11KWK схема и плата электроники

+ Щелкните по фото, чтобы увеличить!



На обратной стороне платы мы видим SMD компоненты: диодный мост - также без маркировки, затем резисторы и конденсаторы...



На этом, собственно говоря, и все - больше разбирать и описывать нечего в Afka-Tech ETAU11KWK. Причину поломки я не нашел, правда не особенно и искал...

Сделана зарядка внешне неплохо, но внутри уровень обычного китайского нонейма, этот нонейм, правда, из Вьетнама... В мусорное ведро, и на помойку. Подобных зарядок для устройств Samsung выпускается масса, начиная от вполне солидных, и заканчивая полуподвальным производителем...

Ничего общего с ранее мною рассмотренными зарядками Samsung TAD137UBE/TAD137EBE эта поделка не имеет.





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.

Комментарии
654 #1 Bopox
August 09 2018 07:42:07
Эта зарядка на второй странице - для Самсунга, у вас Afka-Tech ETAU11KWK. У меня уже четвертая подобная подыхает. И все неизвестно кто производил. И почему горят - понять не могу. Ломаю корпус, ничего сгоревшего внутри нет.
245 #2 Pavlov
September 11 2018 06:27:41
Вот же хитрые жулики - кусок железки внутрь зарядки засунуть, чтобы солидный вес был - это же додуматься надо!
676 #3 D354M3D
September 12 2018 14:32:45
Так ещё делают в дешёвых компьютерных БП.
