APSTX V1.03 - плата от автосигнализации

APSTX V1.03 - плата от автосигнализации



Попалась мне в руки плата, без ничего, вот такая как есть... На текстолите маркировка - APSTX V1.03, по ней только и определил, что это плата автомобильной сигнализации - правильнее брелок сигнализации, вероятно APS 2300, или A.P.S. 1300... а может и еще от какой другой? Опишу то, что есть.

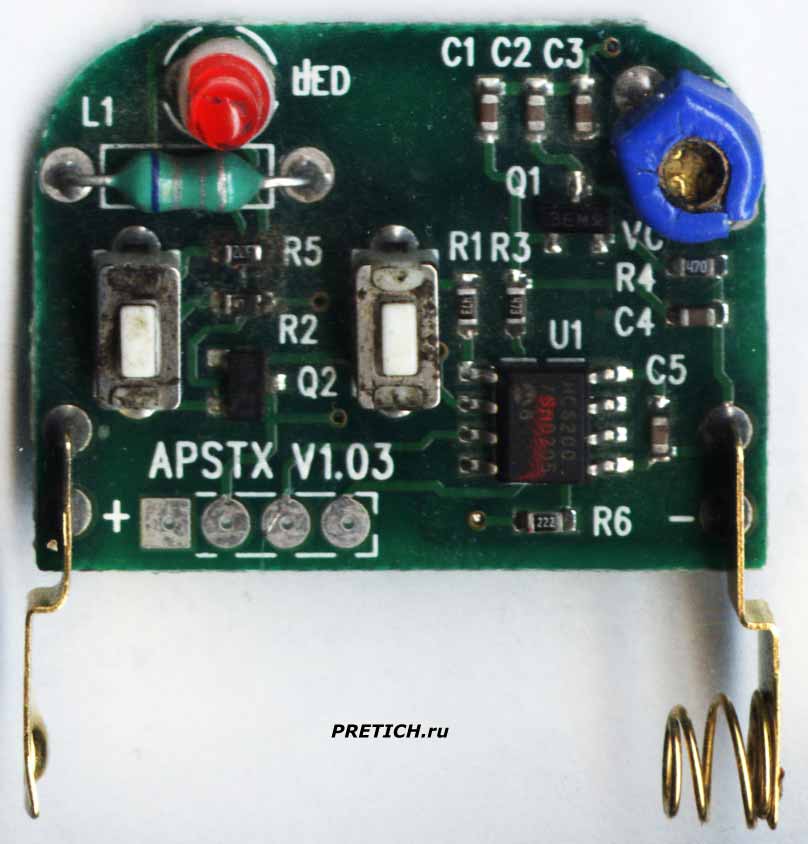

APSTX V1.03 плата сигнализации, для автомобиля

+ Щелкните по фото, чтобы увеличить!



Итак, плата - двусторонний текстолит зеленого цвета, размерами: 31 х 23 мм (если с контактами на батарейку, то не 23, а 32,5 мм). Высота, или толщина по самые "высокие" детали" - 11 мм. А одной стороне, как я уже и сказал, белой краской нанесена маркировка: APSTX V1.03.

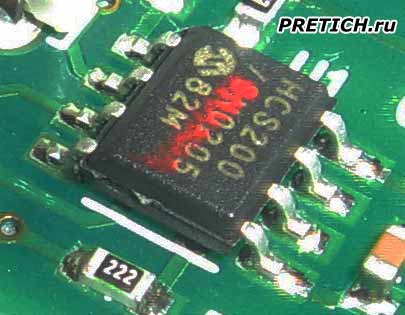

HCS200 /SN0205 82M микросхема сигнализации

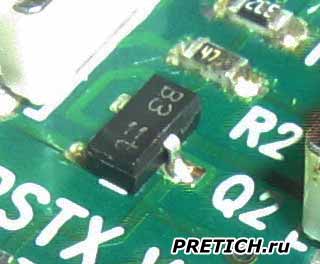

33 11 t, или 33=t транзистор SMD монтажа 3EM K транзистор SMD монтажа

Элементы брелка сигнализации...



На плате мы видим микросхему - HCS200 /SN0205 82M, и логотип Microchip Technology. Два SMD транзистора: 3EM K и второй с маркировкой 33 11 t, или 33=t. Две микрокнопки... один красный светодиод... одна контурная катушка индуктивности. Два контакта под батарейку, типа позолоченные... А батарейка вероятно типоразмера A23...

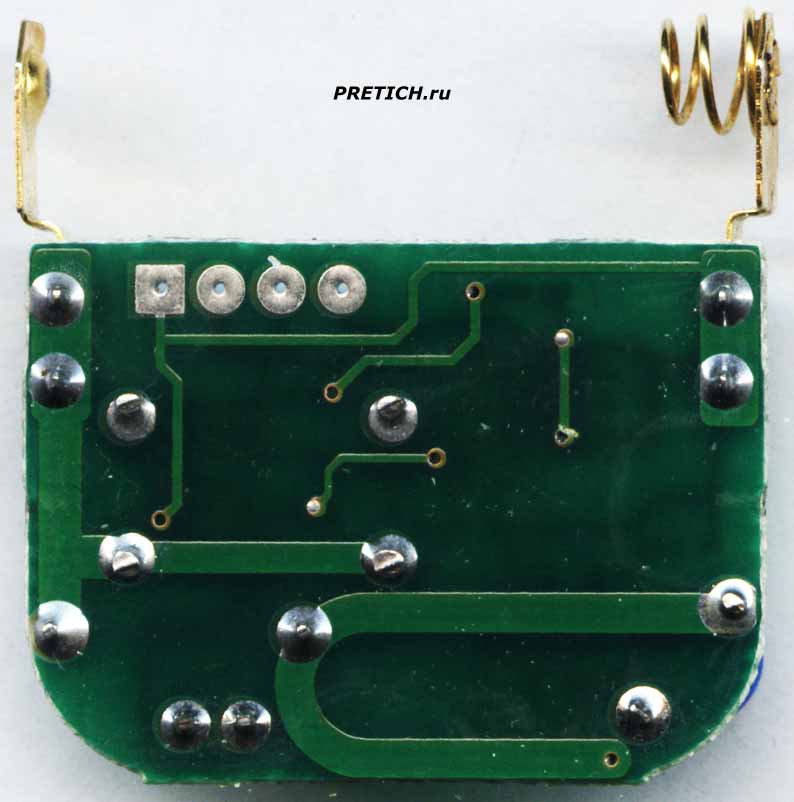

APSTX V1.03 схема автомобильной сигнализации

+ Щелкните по фото, чтобы увеличить!



Обратная сторона платы - здесь нет ничего...



На этом описание платы APSTX V1.03 закончено.



- Смотрите заодно статью Автомобильная сигнализация A.P.S. 2500 433.92MHz, полная разборка.





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
